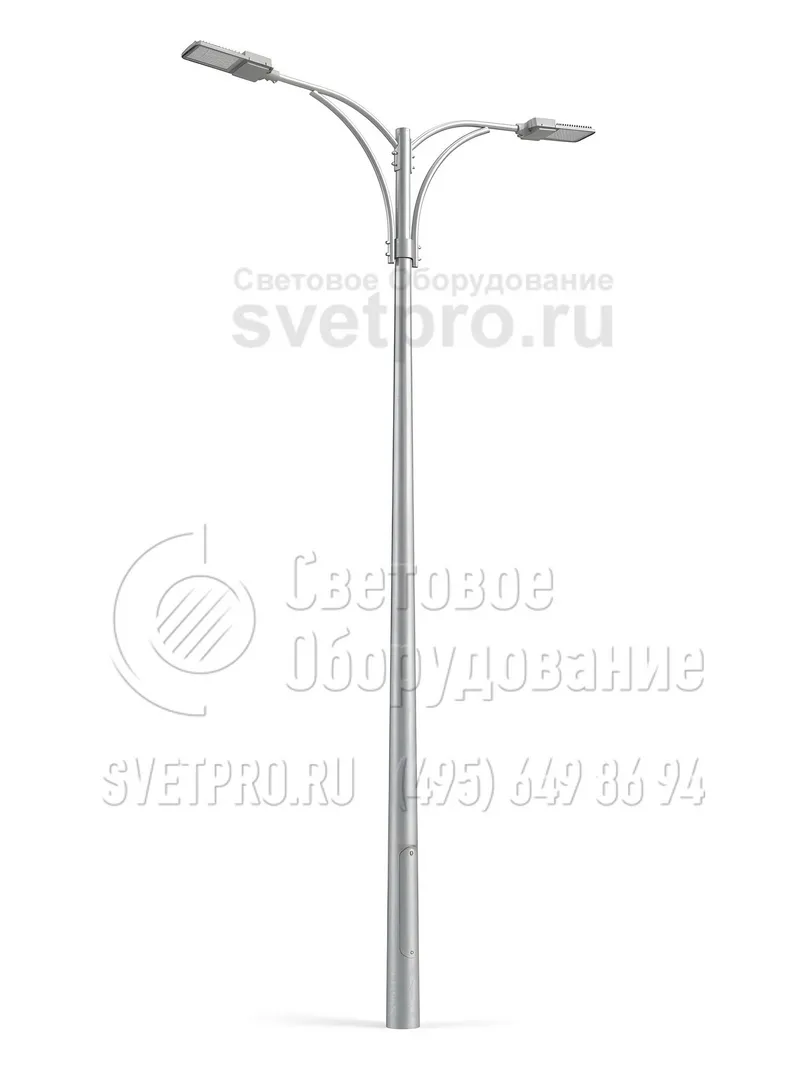

НПК-6 Опора несиловая прямостоечная круглоконическая высота 6 метров

Область применения: |
|
Назначение: |
|
Артикул производителя: | НПК-6 |
Установка: | В подготовленный котлован. |
Материал: | Листовой металлопрокат |
Покрытие: | Горячее цинкование |
Нижний диаметр: | 162 мм |
Верхний диаметр: | 75 мм |
Вес: | 88,2 кг |
Высота: | 6 м |

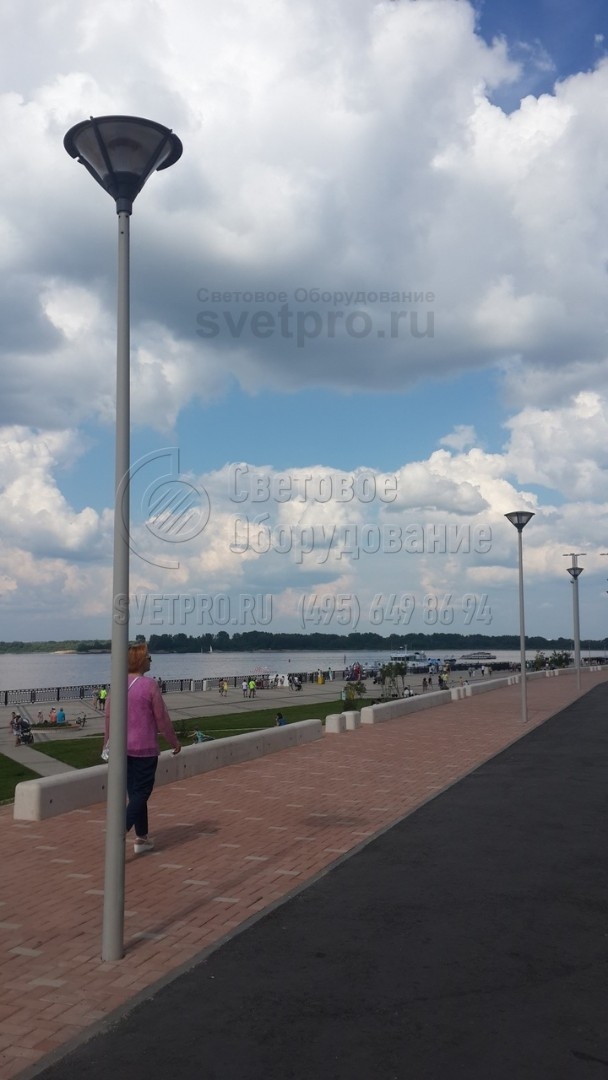

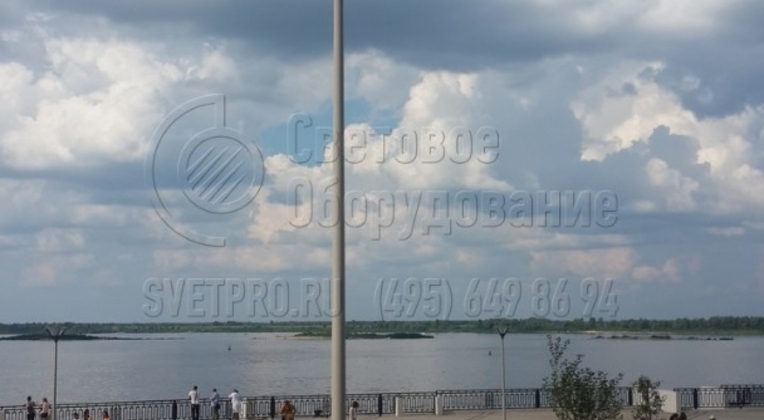

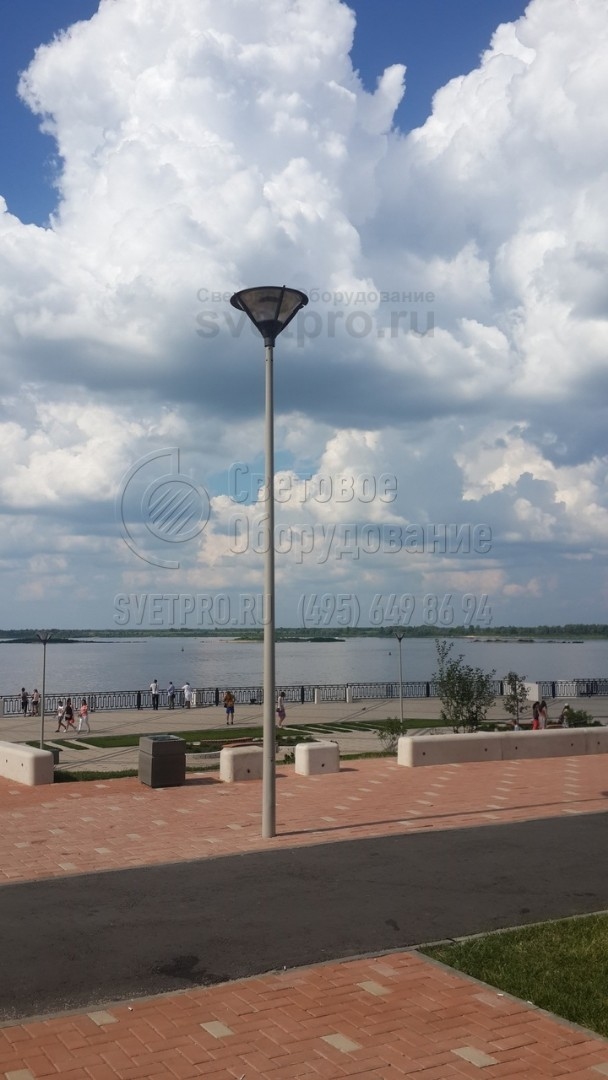

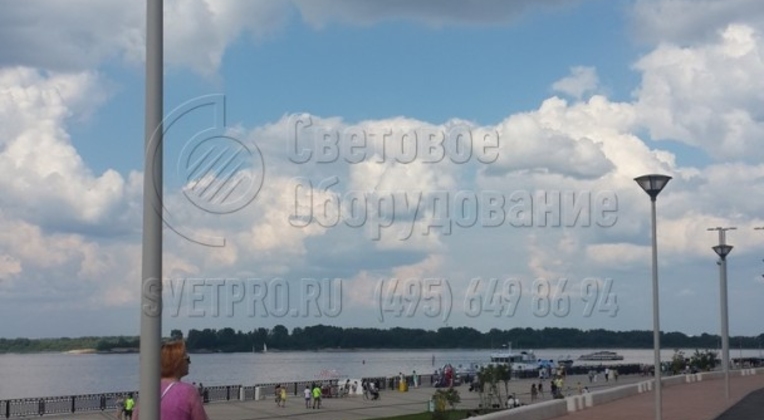

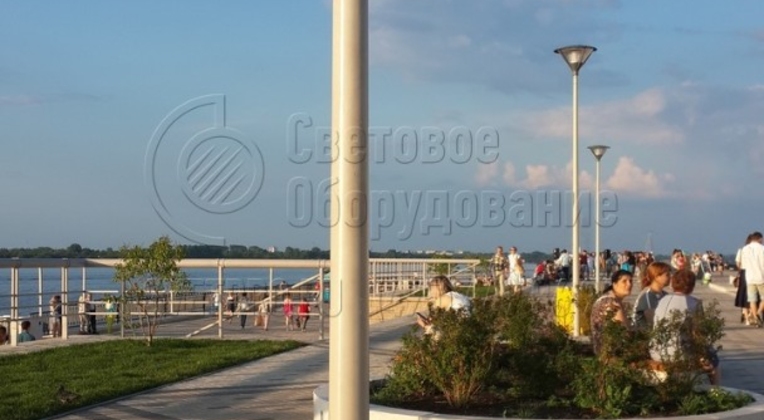

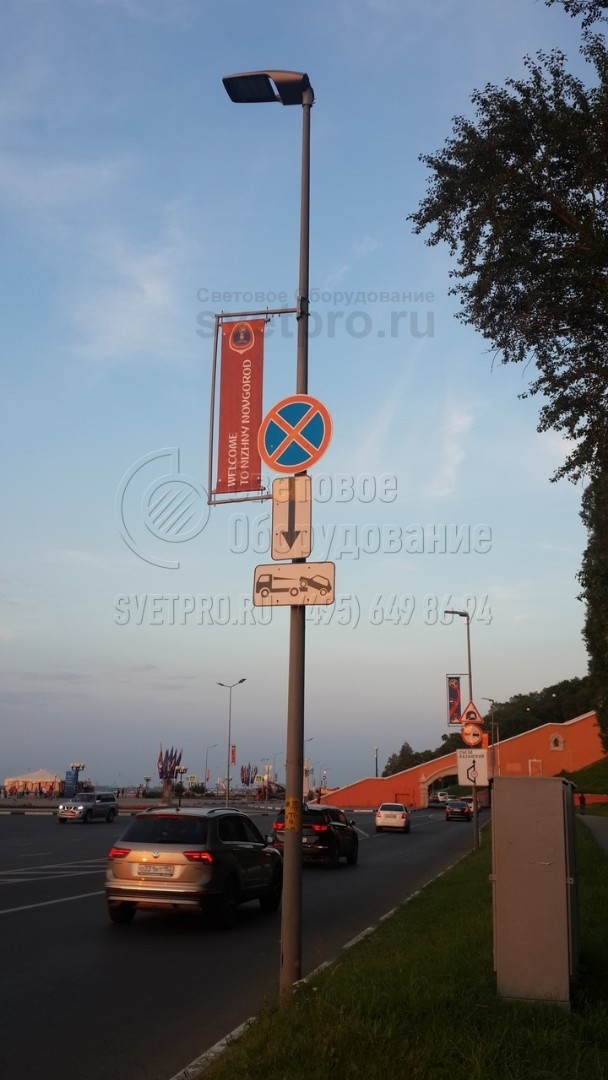

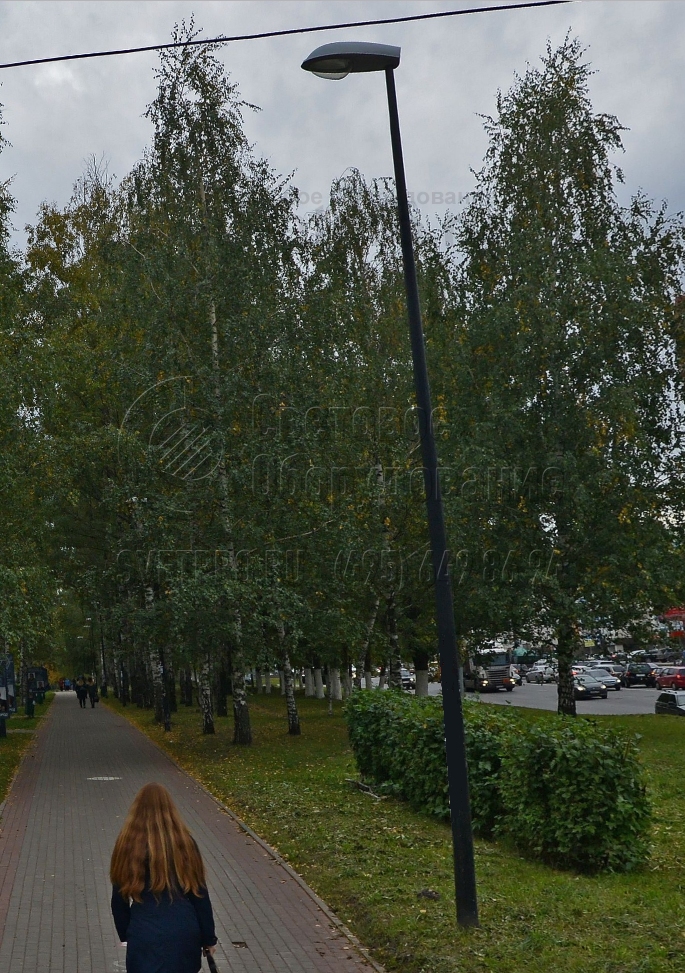

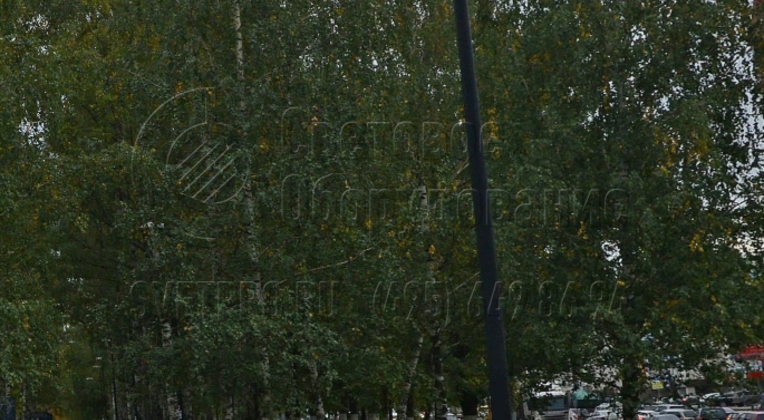

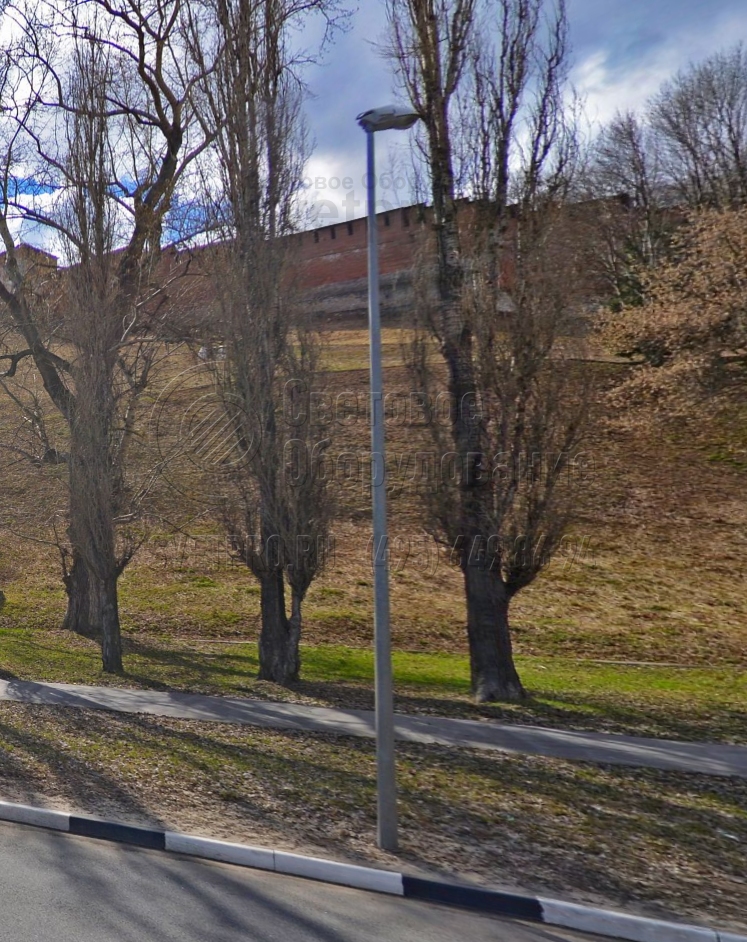

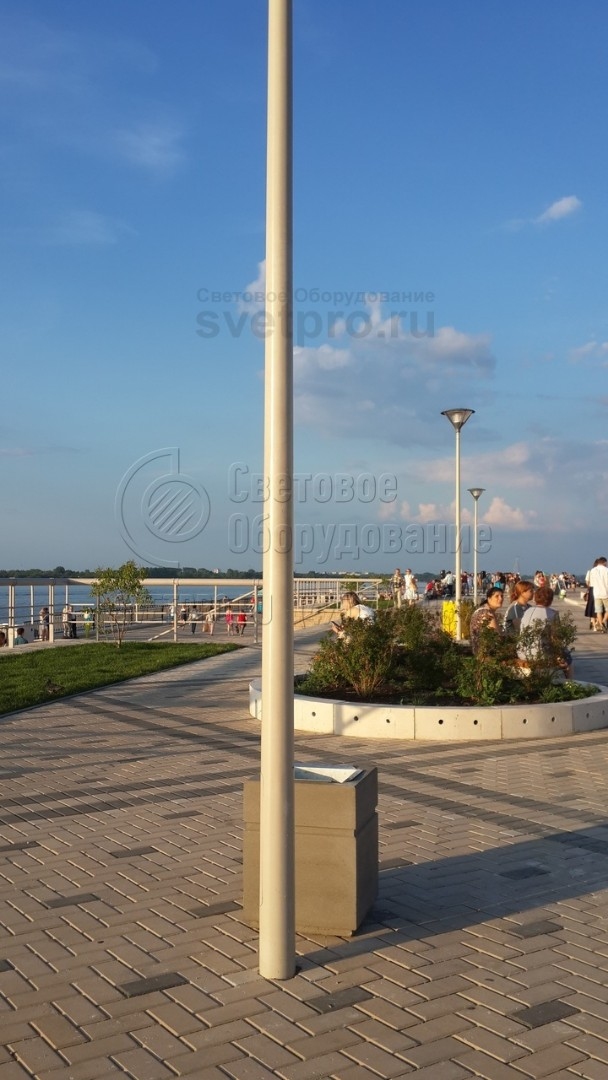

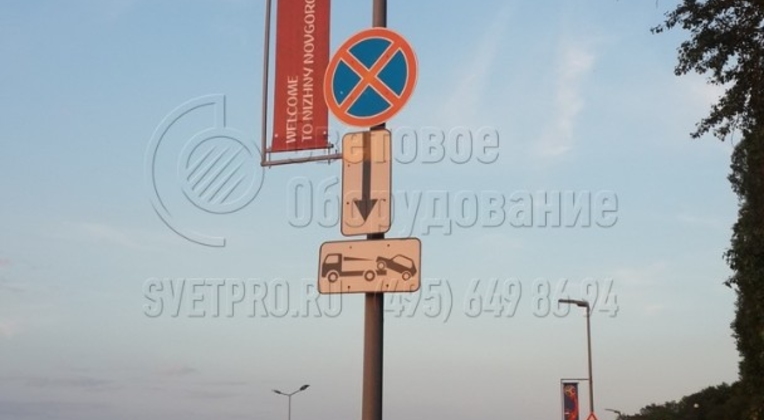

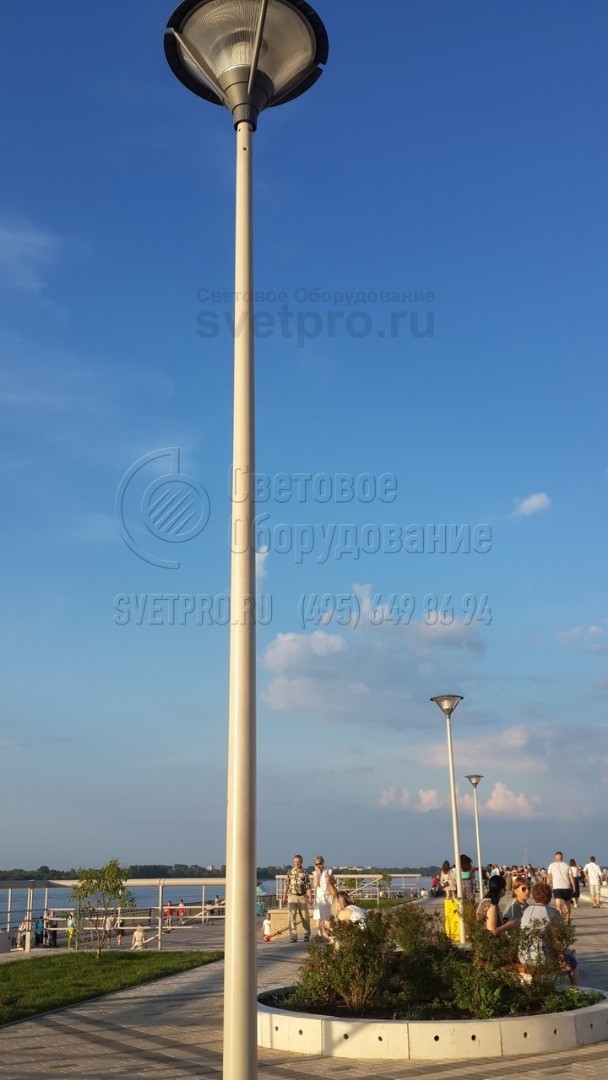

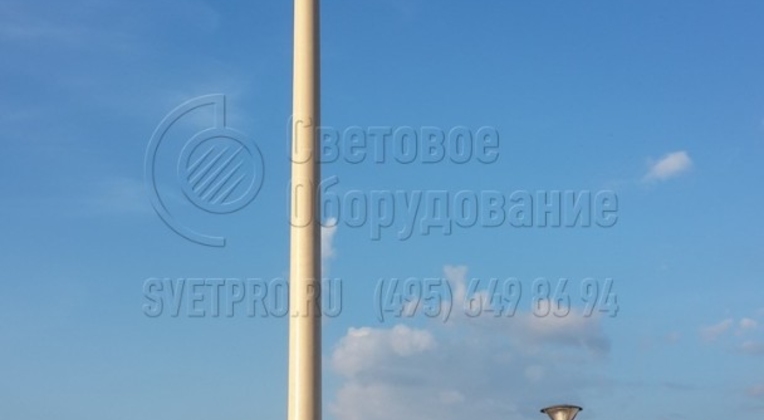

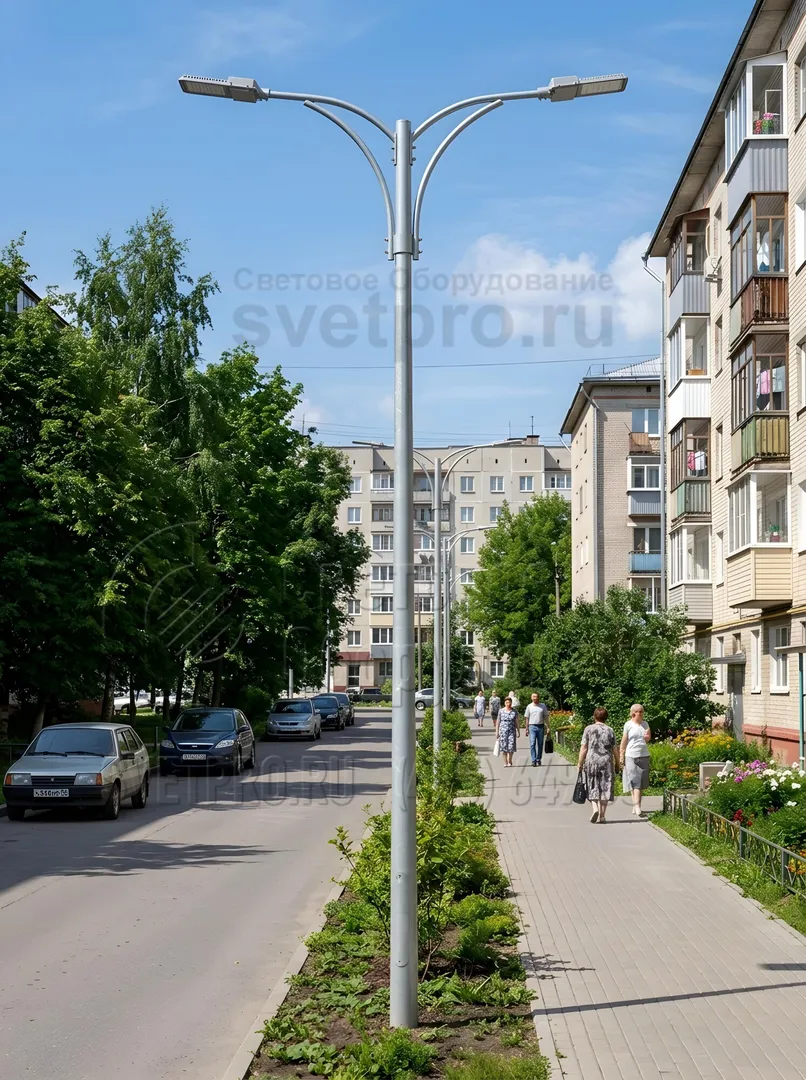

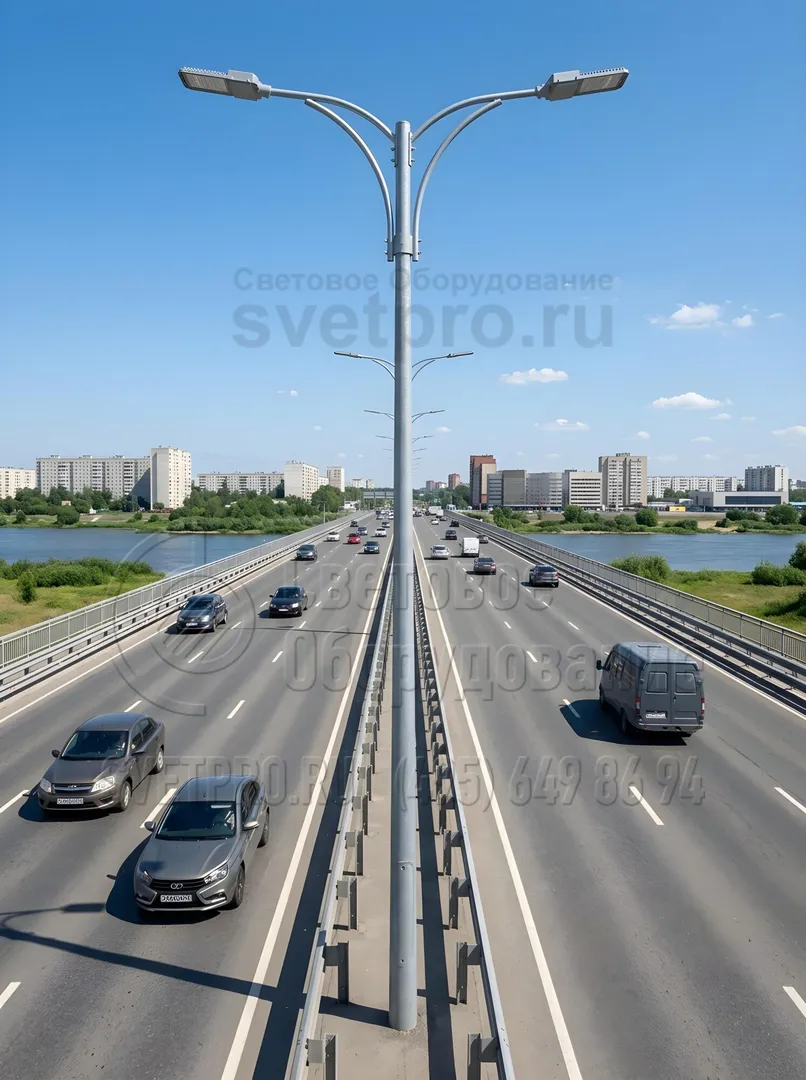

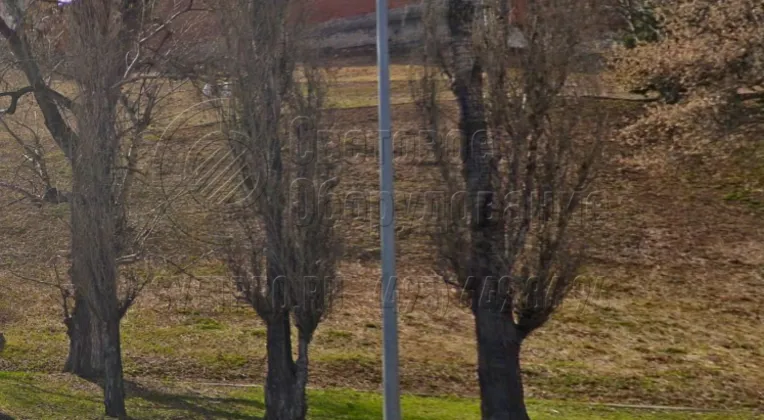

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм |
---|---|---|---|---|---|---|
НПК-6,0/7,25-02-ц | 88,2 | Ф2, Ф3 | 6000 | 1250 | 162 | 75 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
ОПИСАНИЕ
Опора прямостоечная НПК-6 – универсальная несиловая конструкция, используемая для подсветки объектов различного назначения: жилых кварталов, автозаправок, шоссейных дорог, территорий возле общественных и коммерческих зданий. Ствол столба имеет единую конструкцию, надземная и подземная часть объединены, что обеспечивает устойчивость изделия к нагрузкам.
Круглоконические опоры производятся из стальных листов методом гибки. Изделие имеет один сварной продольный шов. Поверхность металла защищается от коррозии горячим цинкованием. Наносимый слой цинка придает опоре привлекательный вид, что позволяет использовать столбы для размещения светотехники различного дизайна.
Используемые для организации подсветки светильники располагаются в верхней части столба и устанавливаются либо прямо на опору, либо на кронштейны. Для расположения НПК-6 на местности готовится котлован, в который опора помещается подземной частью, после чего бетонируется.
