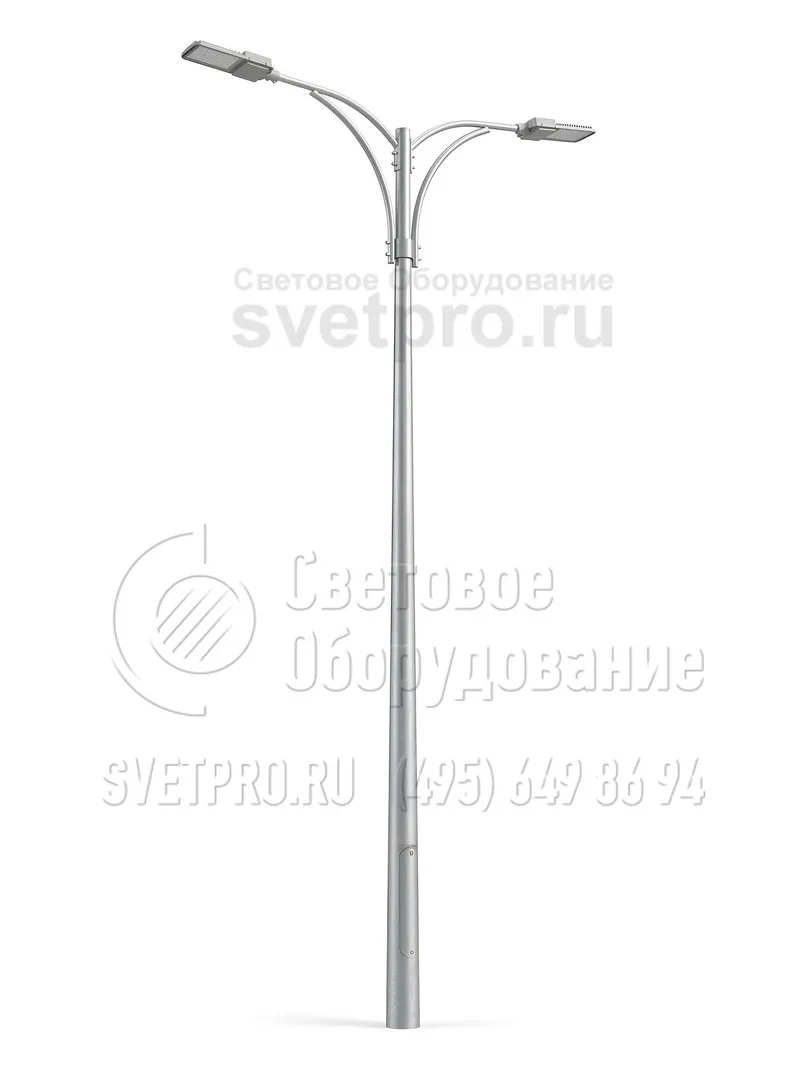

НПК-9 Опора несиловая прямостоечная круглоконическая высота 9 метров
Цена*:
45 593
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опоры НПК-9 – несиловые металлоконструкции, используемые для расположения светотехники с целью организации наружной подсветки в районах жилых застроек, парковых зонах, на автозаправках, шоссе и транспортных магистралях. НПК-9 не может применяться для подведения силовых кабелей.
Прямостоечная опора представляет собой столб с круглым сечением. Крепление светотехники различного типа выполняется в верхней части столба, оборудование подвешивается на кронштейне либо устанавливается прямо на столбе. Для изготовления ствола опоры используется стальной металлопрокат, сворачиваемый конусом и соединяемый одним сварным швом.
Образующаяся внутренняя полость служит для подвода питающего электропровода. Поверхность металла подвергается горячему цинкованию для надежной защиты изделия от коррозии и других внешних воздействий. По желанию заказчика она может дополнительно окрашиваться в любой цвет.
Установка опор НПК-9 высотой 9 м выполняется в предварительно подготовленный котлован посредством заглубления подземной части и последующего бетонирования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | НПК-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Листовой металлопрокат |
| Нижний диаметр: | 204 мм |
| Верхний диаметр: | 72 мм |
| Вес: | 155,0 кг |
| Высота: | 9 м |
| Форма опоры: | Круглоконическая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм |
|---|---|---|---|---|---|---|---|
| НПК-9,0/11,0-02-ц | 45 593 ₽ | 155,0 | Ф2, Ф3 | 9000 | 2000 | 204 | 72 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

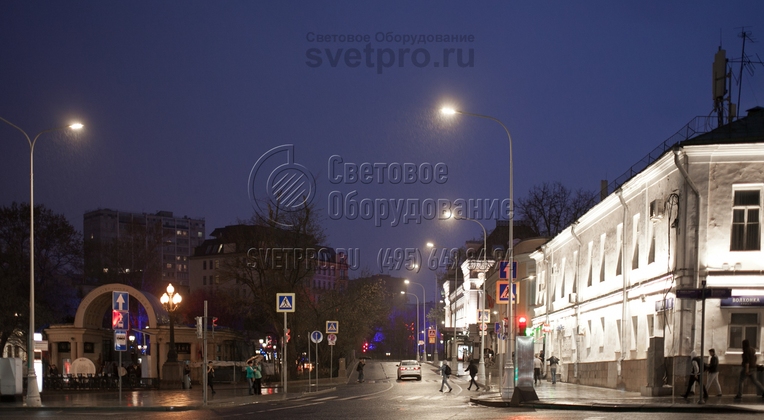

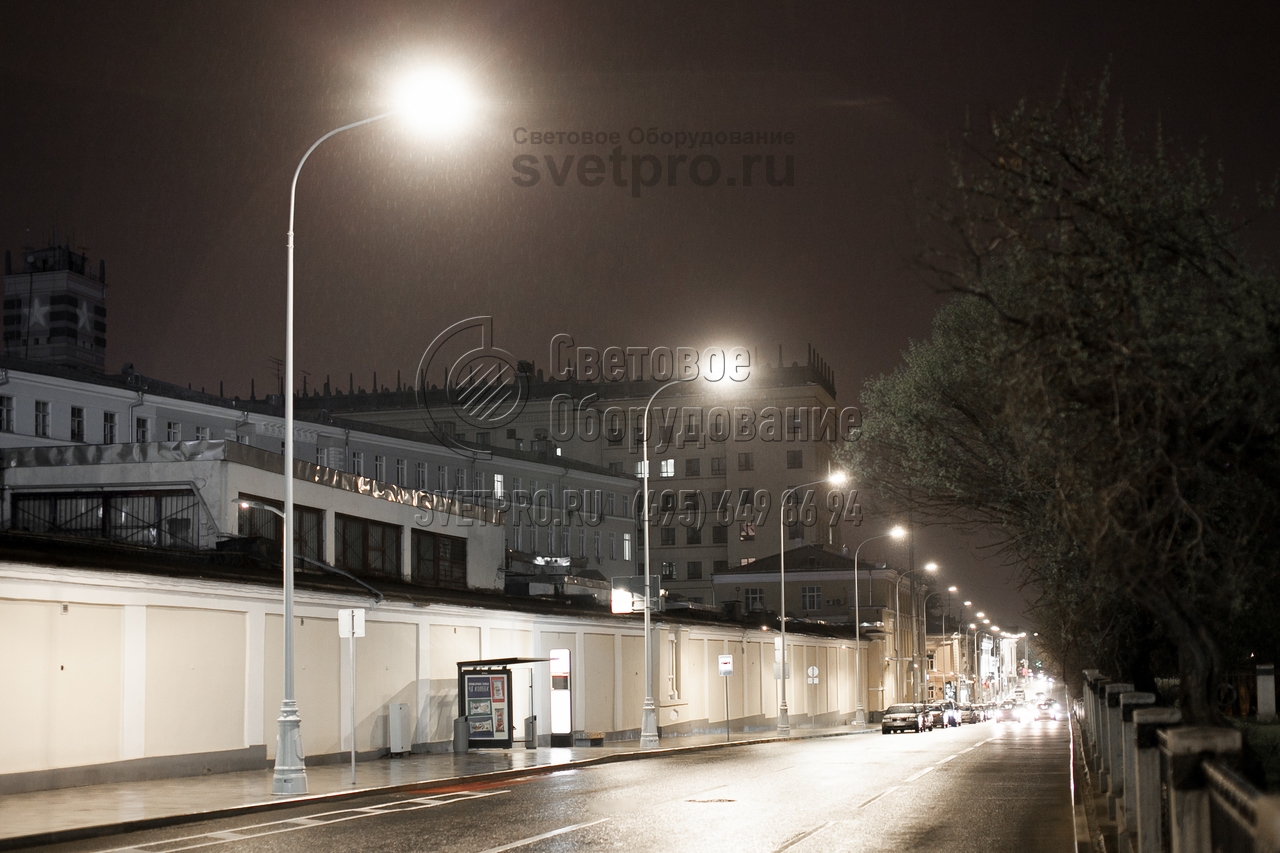

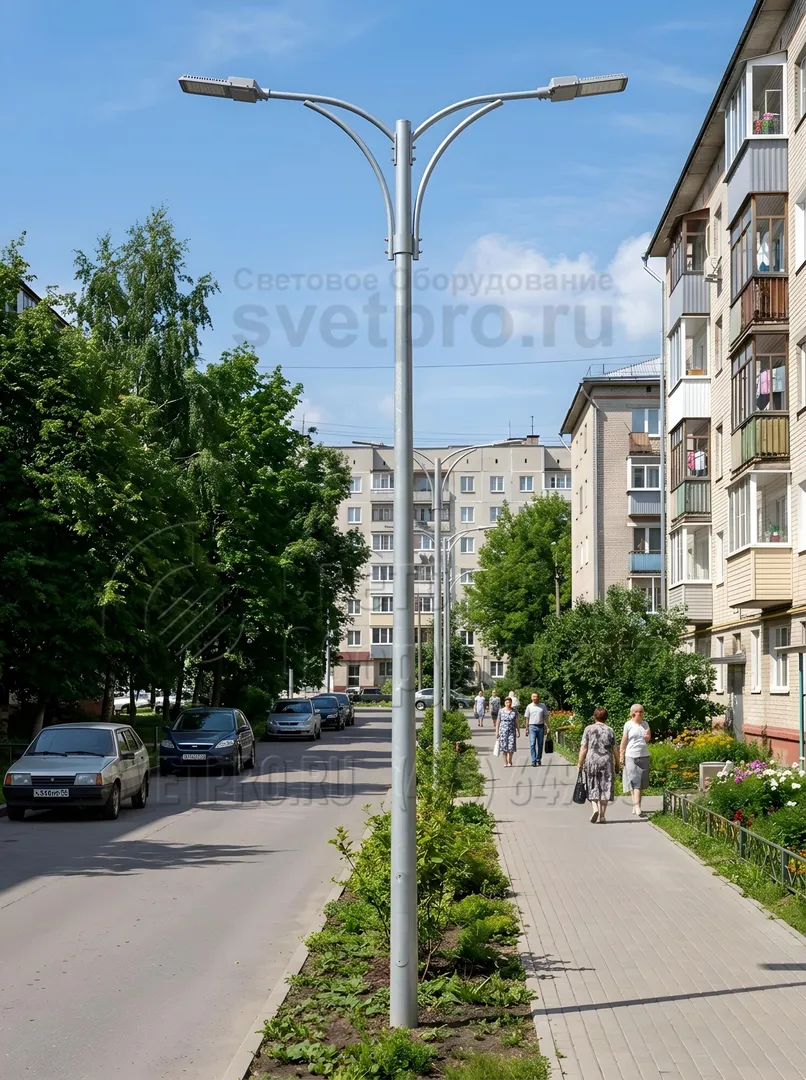

1. г. Москва, освещение проезжей части и пешеходных переходов опорами НПК-9,0/11,0-02-ц. Все детали обрабатываются методом горячего цинкования, что обеспечивает сохранность в течение 30 лет эксплуатации.
-

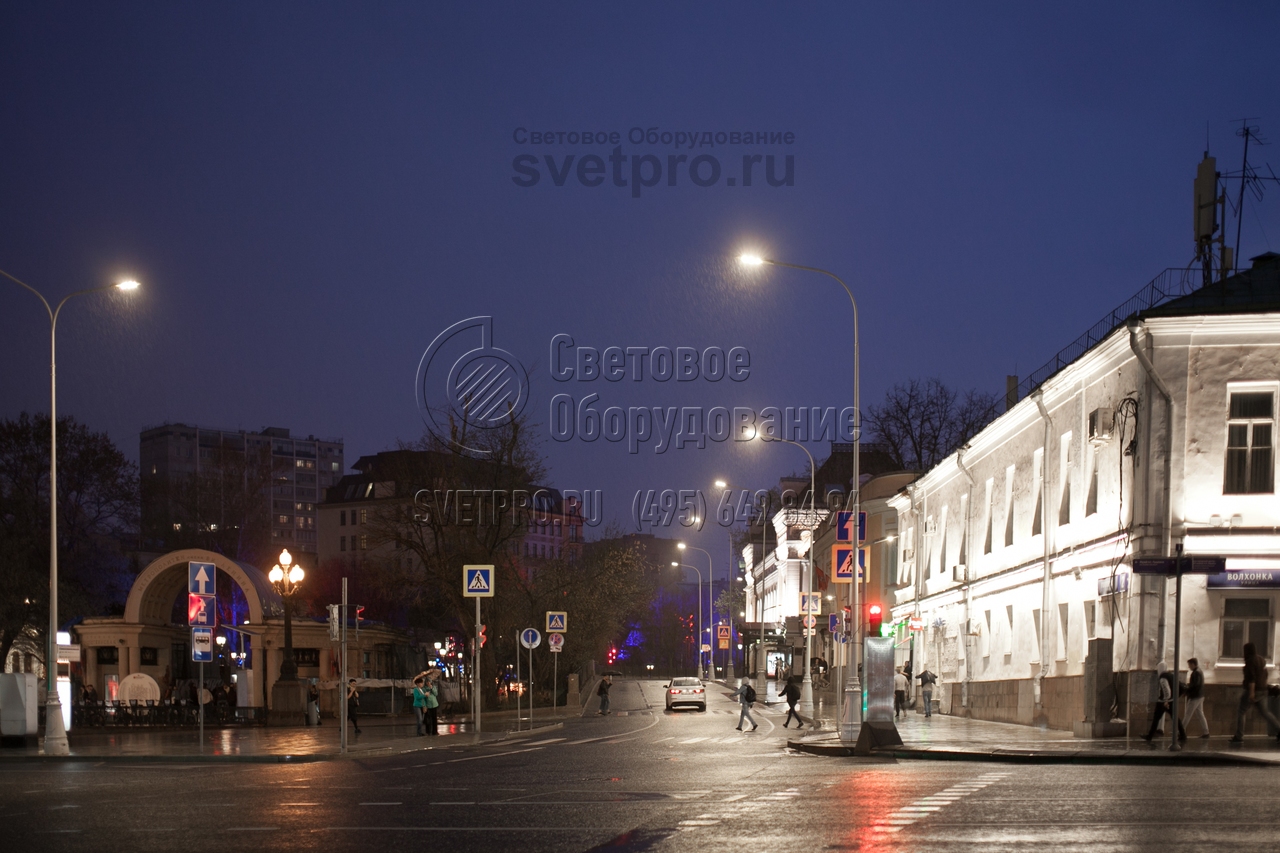

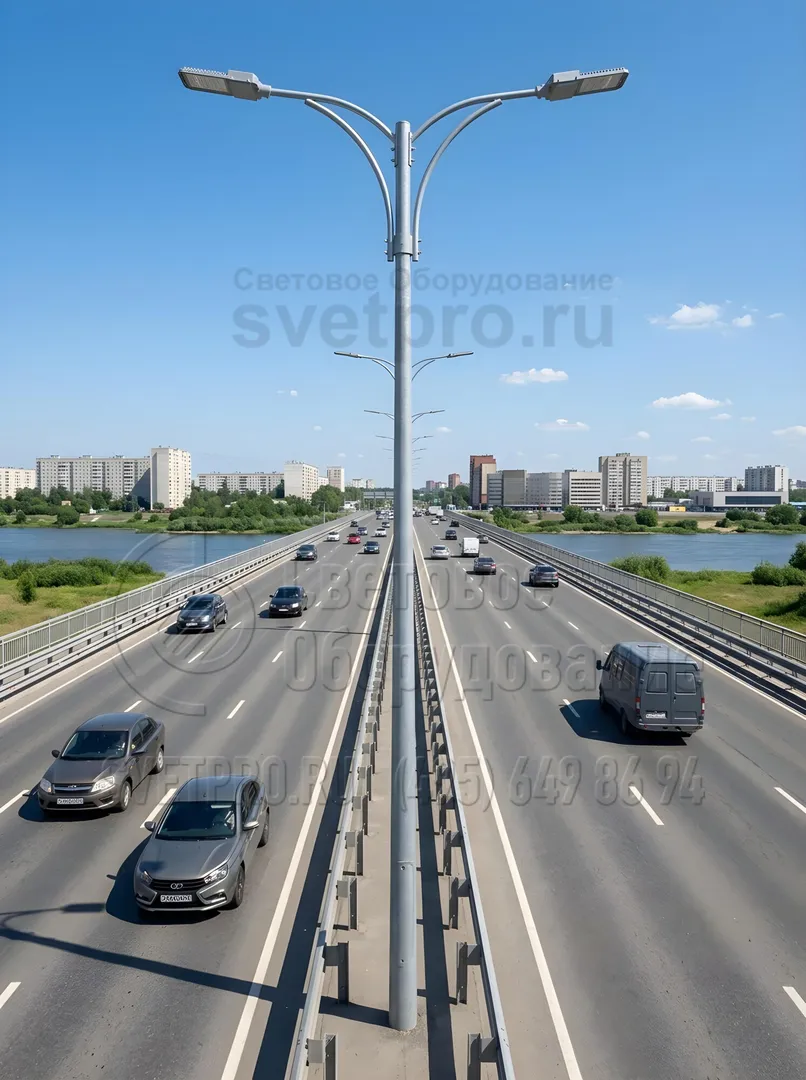

2. Подсветка проезжей части г. Москва опорами НПК-9,0/11,0-02-ц. -

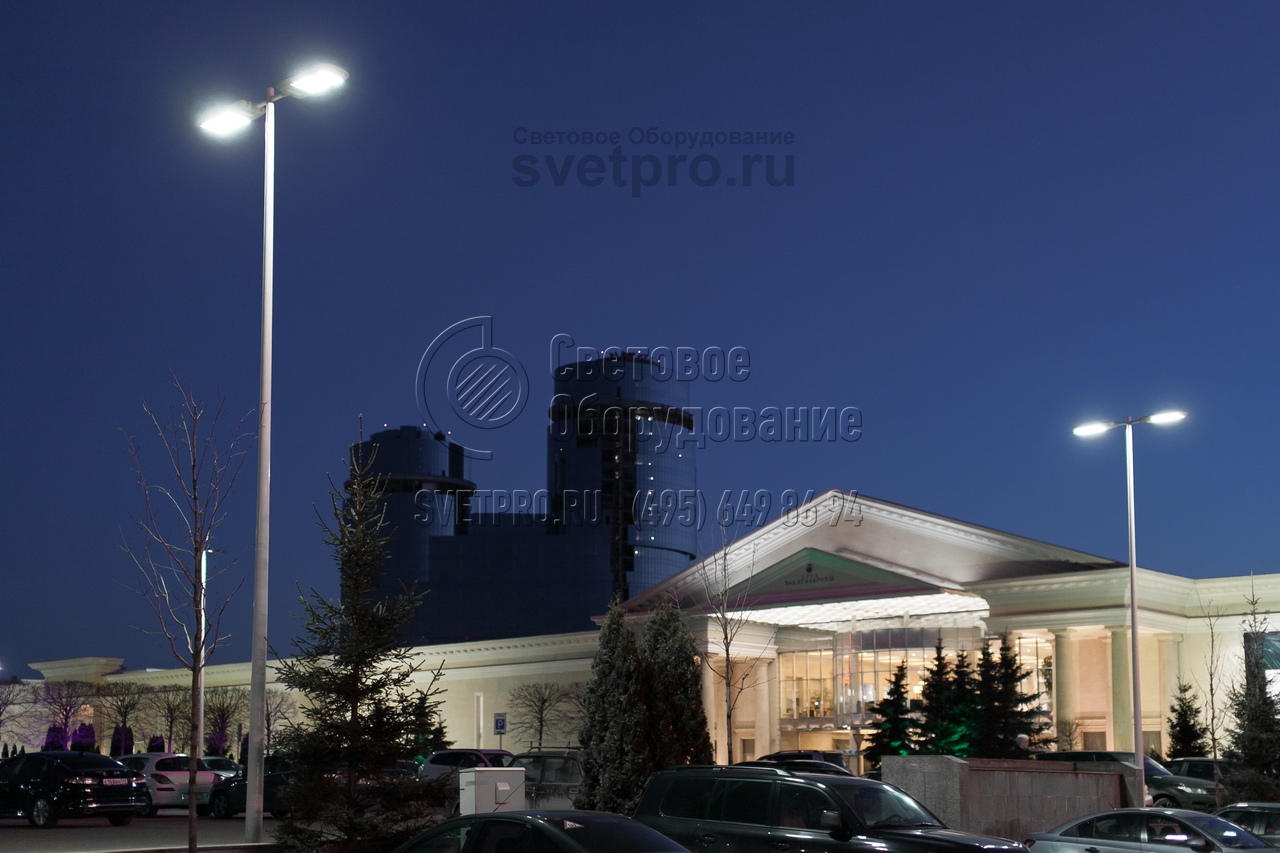

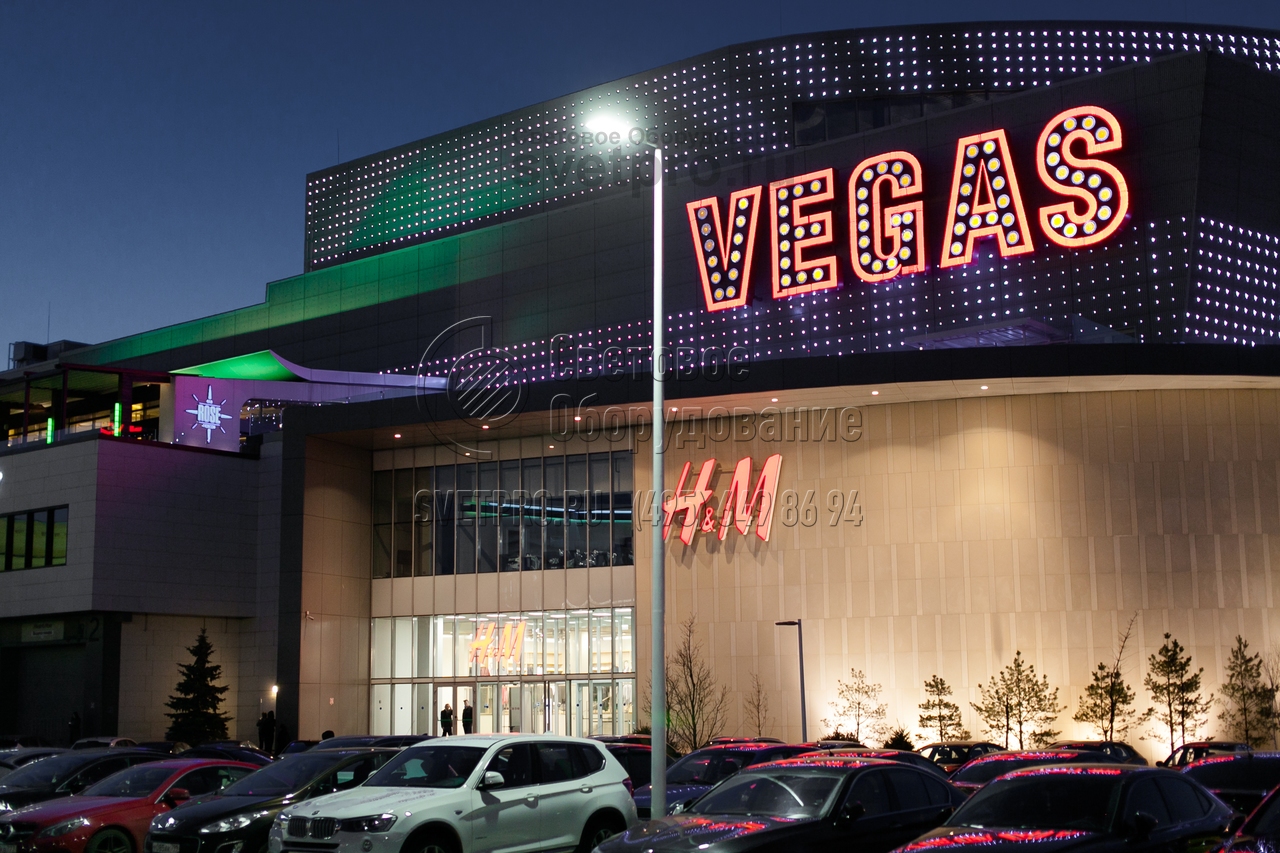

3. Иллюминация парковки ТРЦ Vegas г. Москва опорами НПК-9,0/11,0-02-ц. -

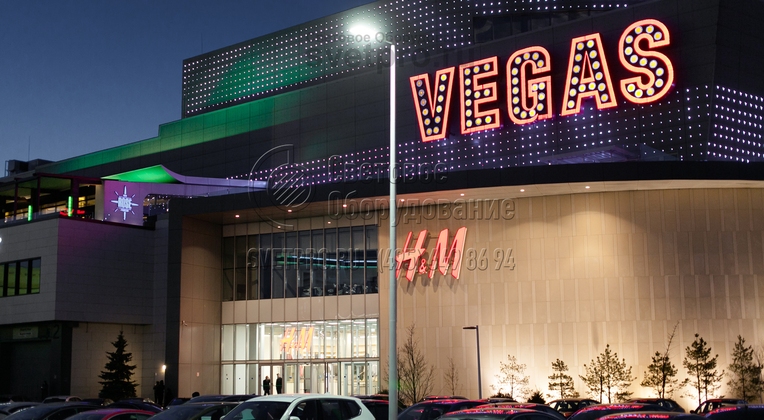

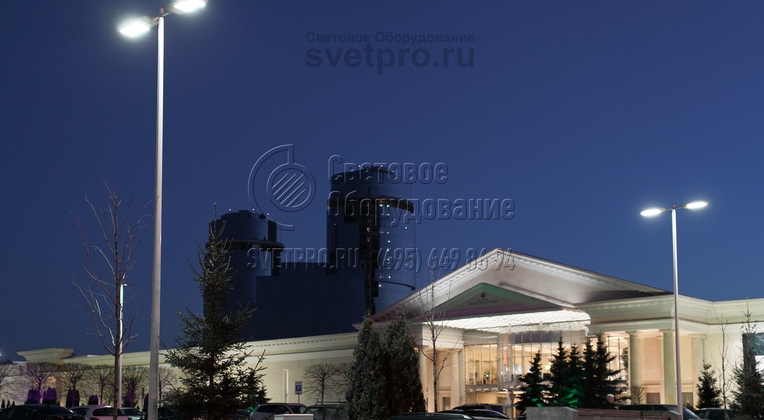

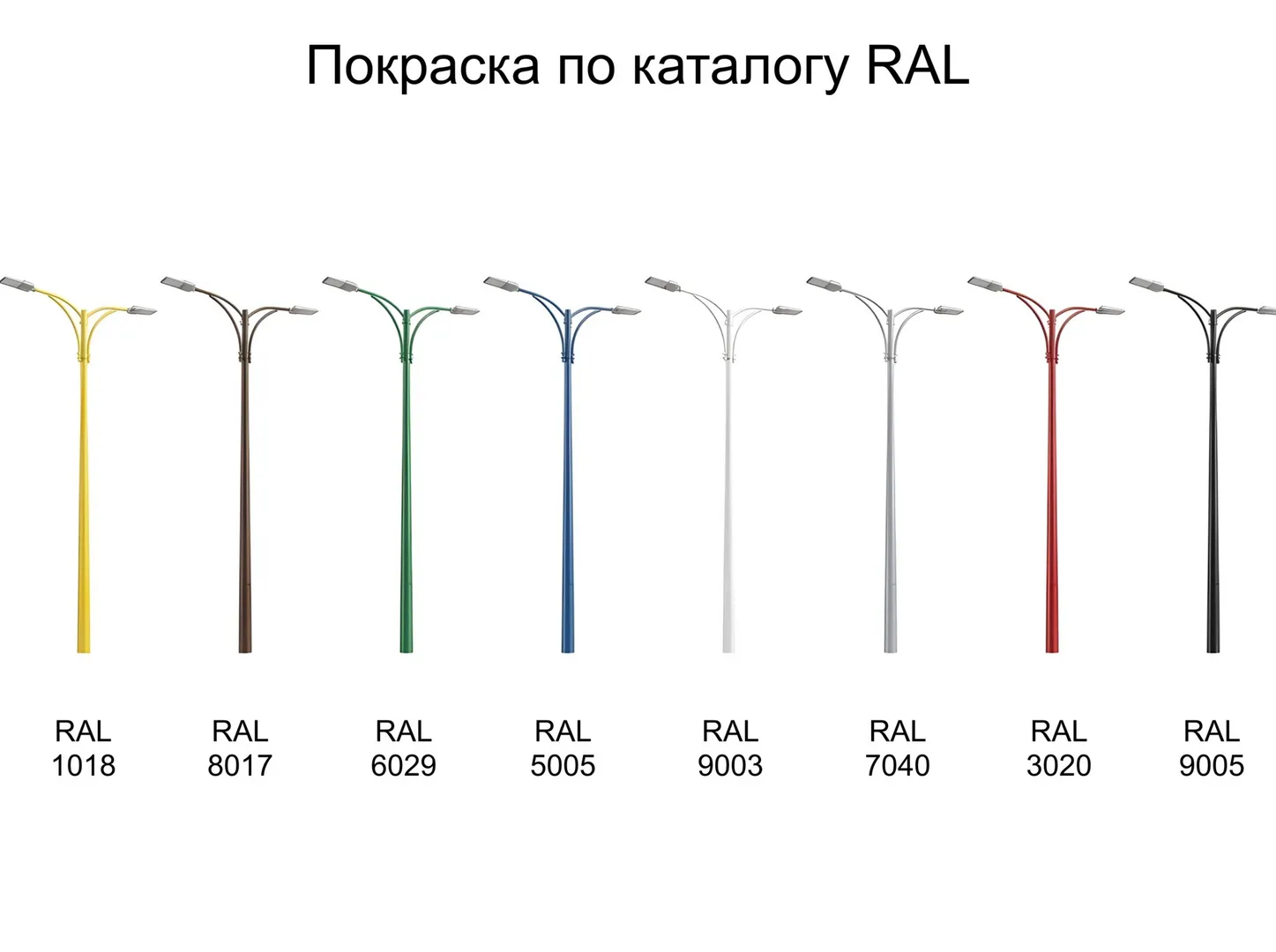

4. Освещение парковки ТРЦ Vegas г. Москва опорами НПК-9,0/11,0-02-ц., также обрабатываются декоративным покрытием порошковая окраска (RAL оговаривается при заказе). -

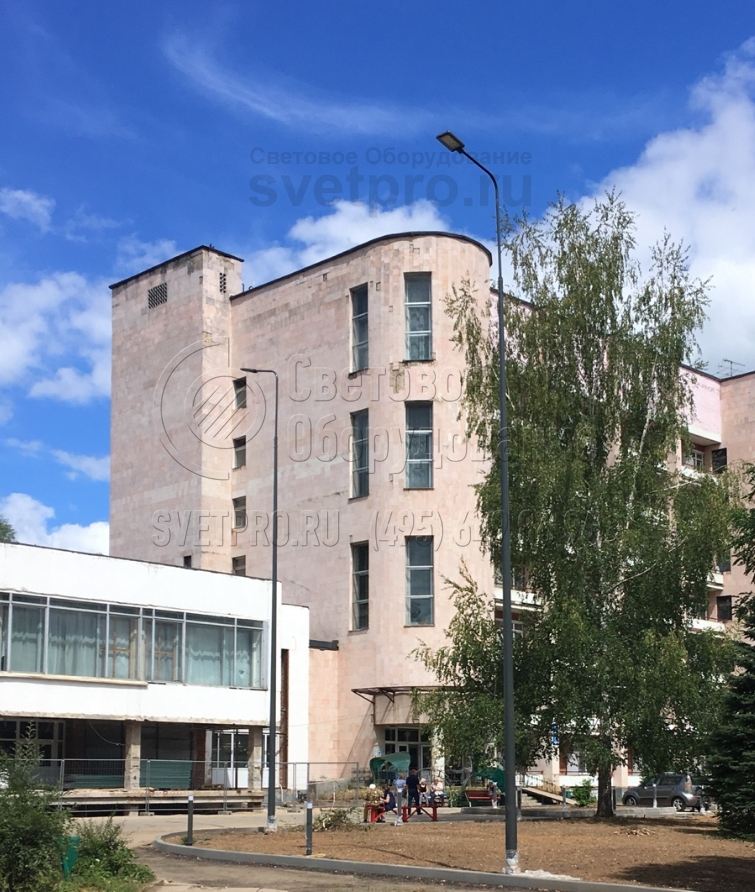

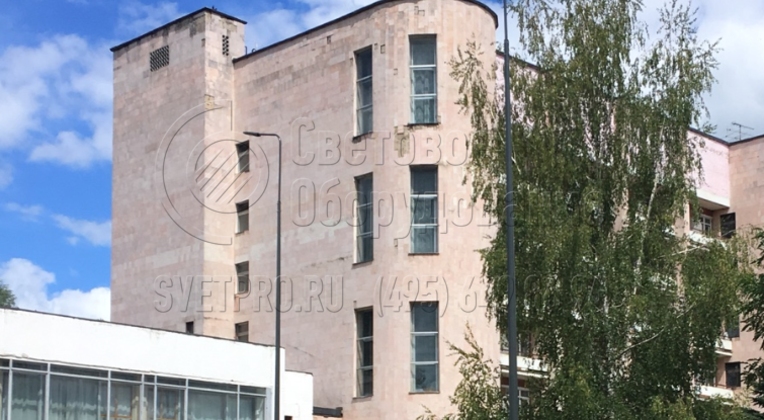

5. г. Кострома, освещение частной территории опорами НПК-9,0/11,0-02-ц.л. Опоры окрашены декоративным лакокрасочным покрытием (RAL уточняется при заказе). -

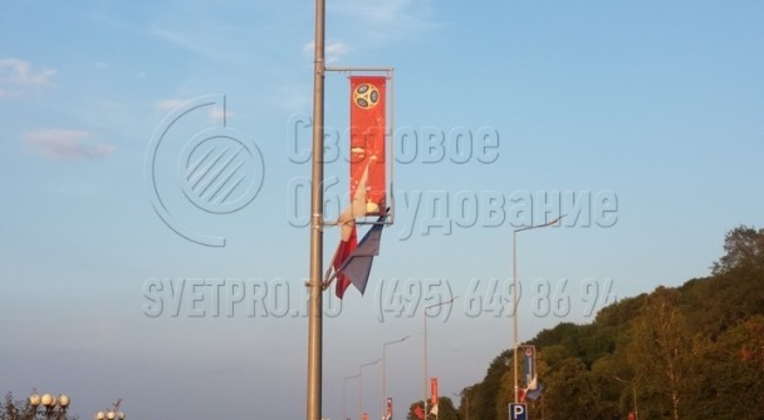

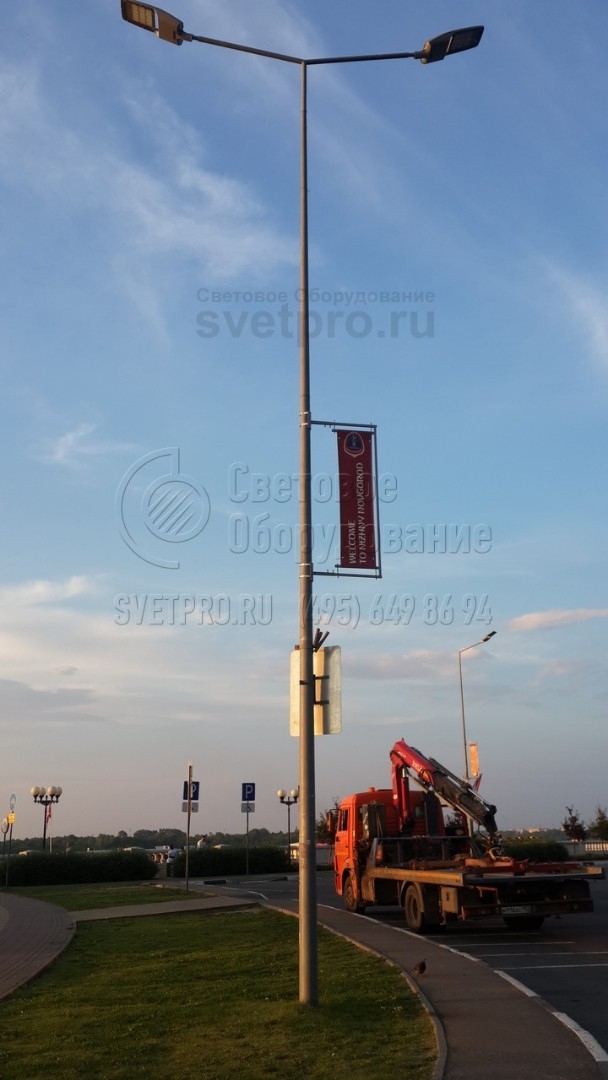

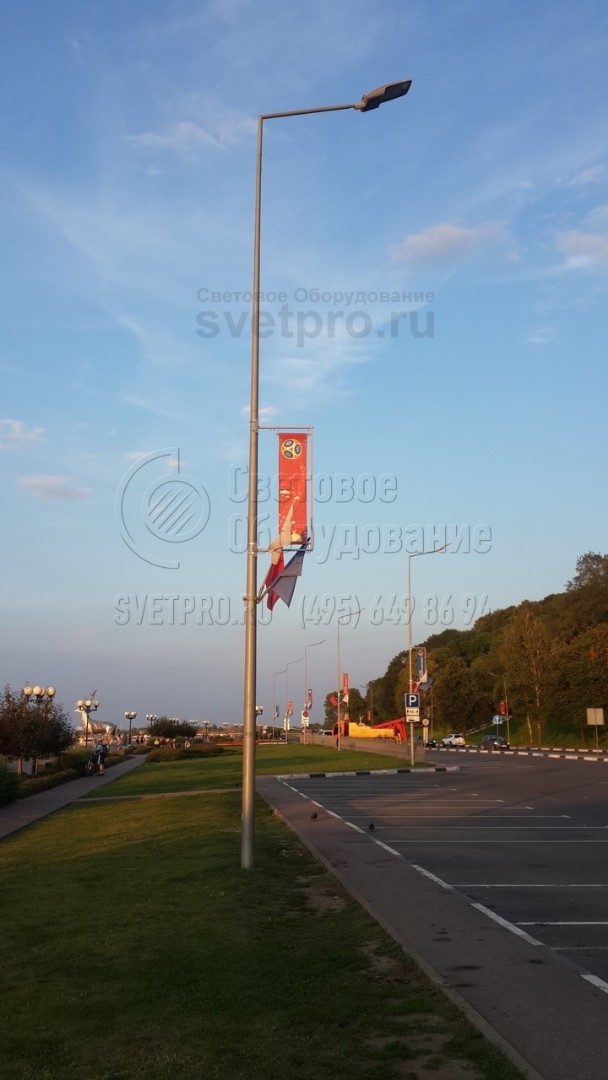

6. Освещение проезжей части и тротуара опорами НПК-9,0/11,0-02-ц., г. Нижний Новгород, Нижневолжская набережная. С возможностью установки консольного кронштейна на 2 светильника. -

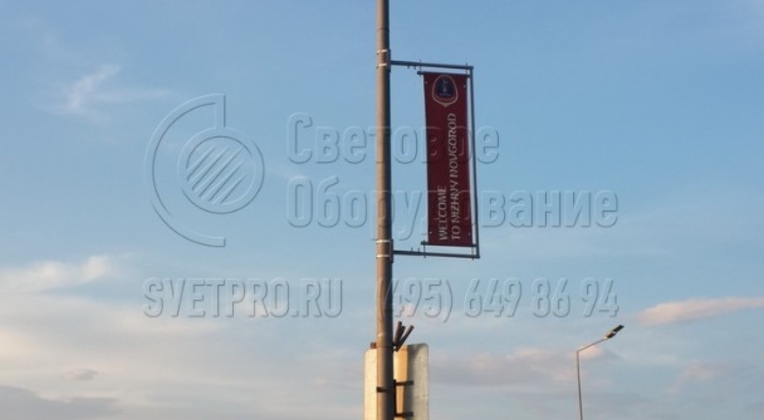

7. Освещение проезжей части и парковочного места с использованием опор НПК-8,0/9,5-02-ц., г. Нижний Новгород, Нижневолжская набережная. -
8. Декоративный вид опорам НПК-8,0/9,5-02-ц.л. придаёт дополнительное покрытие порошковой окраской (цвет оговаривается при заказе).
