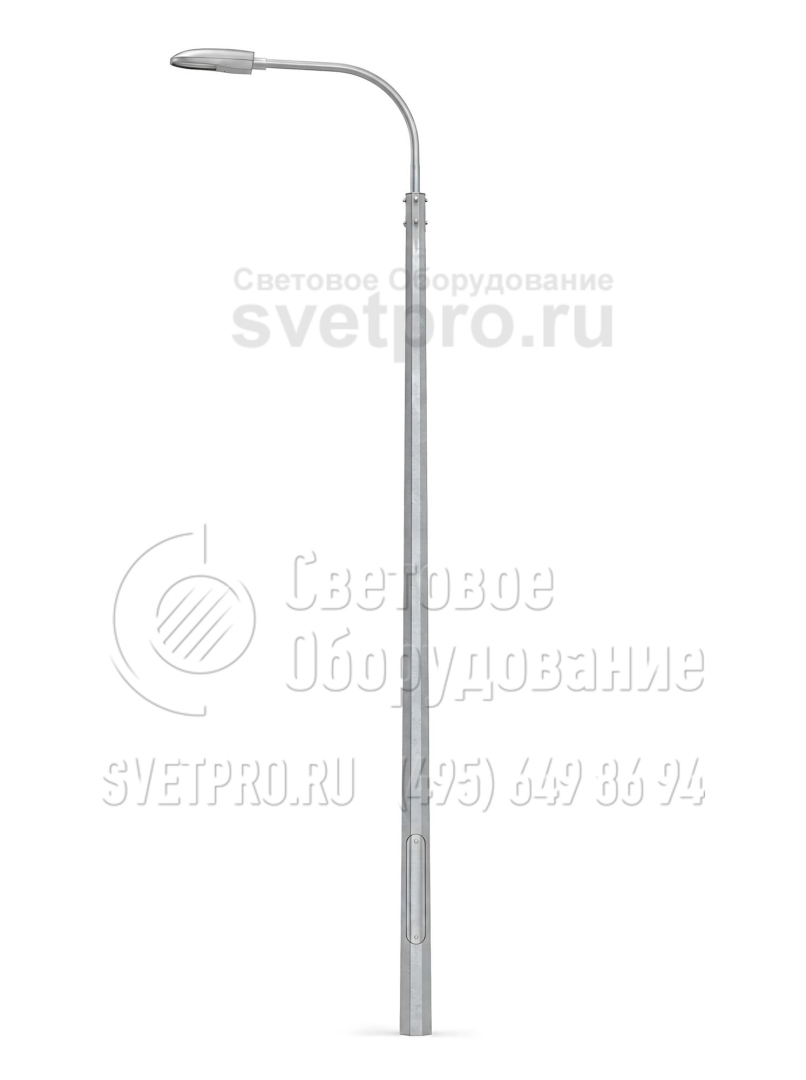

СПГ-1300-9 Опора силовая прямостоечная граненая высота 9 метров
Покрытие
Горячее цинкование
Высота опоры, м
8
9
Цена*:
148 252
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Граненая опора силового типа СПГ-1300-9 – конструкция высотой 9 м, на которую устанавливается светотехника, используемая в организации наружного освещения объектов и территорий различного назначения. Опора обладает универсальной конструкцией, что позволяет применять ее для подземной и воздушной прокладки кабеля, подвеса СИП. При необходимости на столбе могут размещаться рекламные конструкции, указатели и информационные вывески.
Опора СПГ-1300-9 изготавливается из качественной стали. При производстве листы металла сгибаются прессом до получения граненой конструкции, после чего изделие сваривается продольным швом. Металл обрабатывается горячим цинкованием, что защищает опору от негативного воздействия среды и развития коррозии. С таким покрытием оборудование может использоваться в течении 30 лет без необходимости выполнять его замену или обновление.
Опора прямостоечная устанавливается в котлован, который затем заливается бетоном.

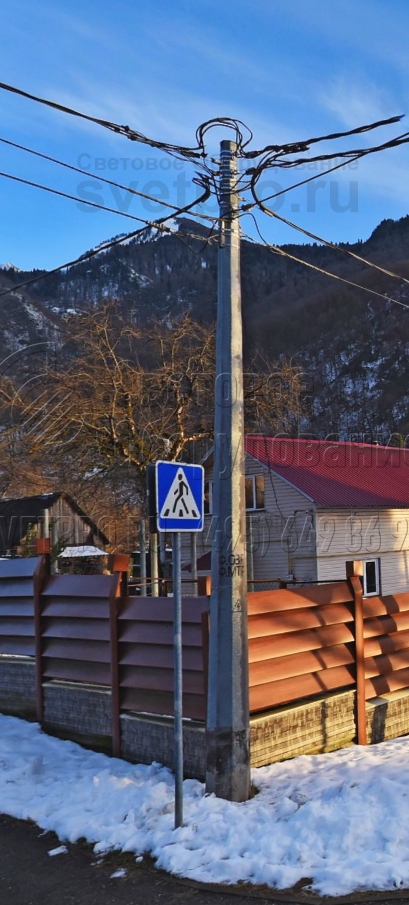

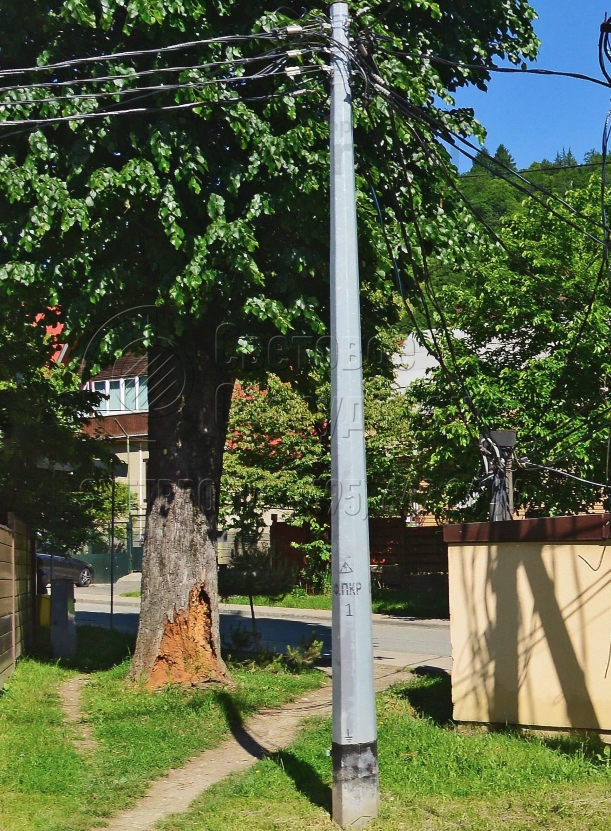

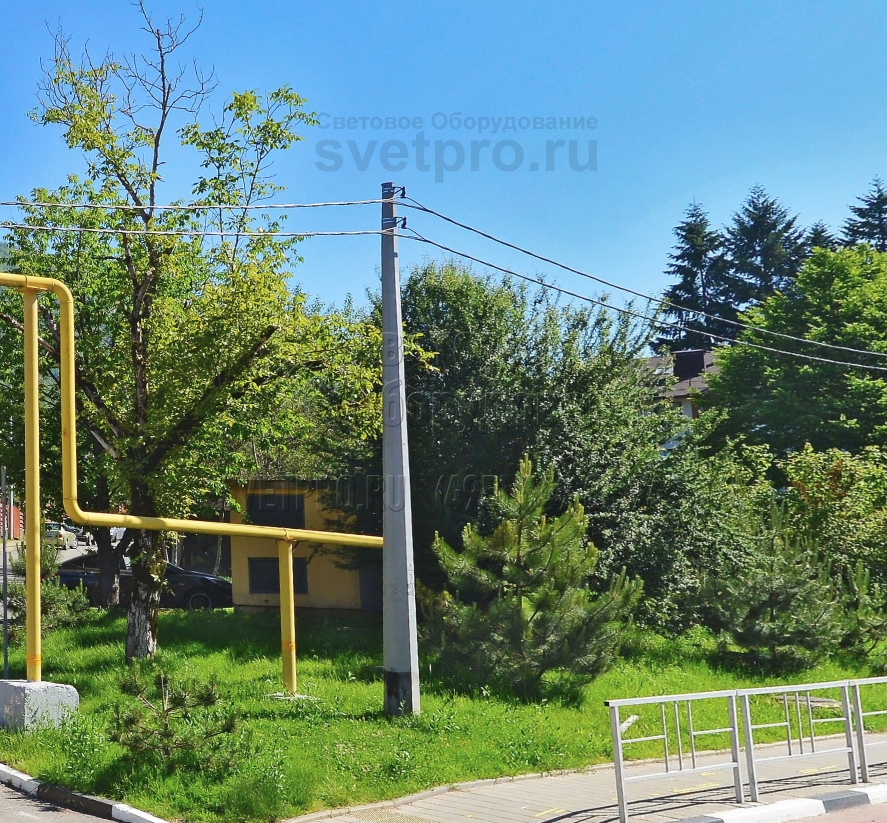

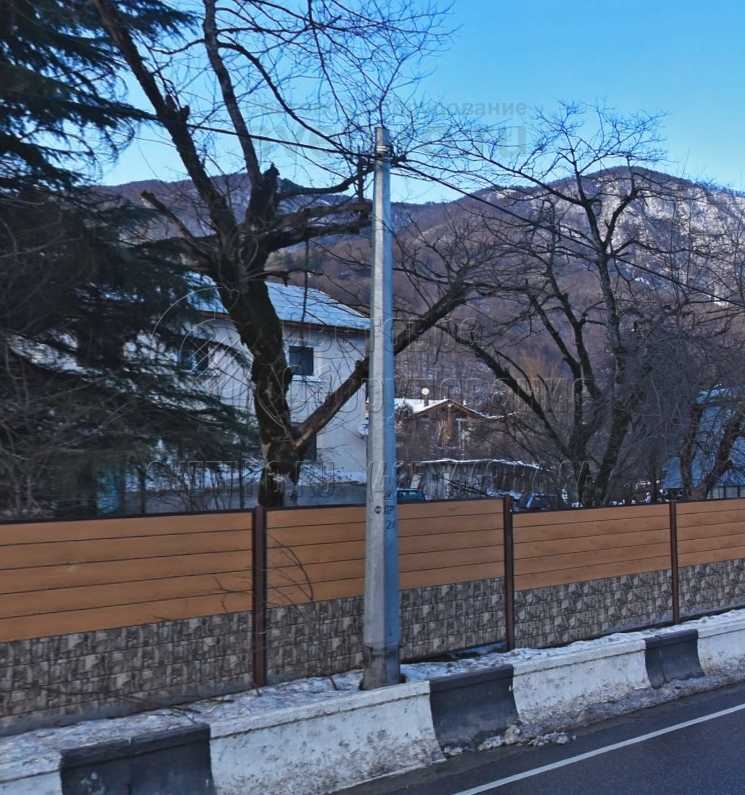

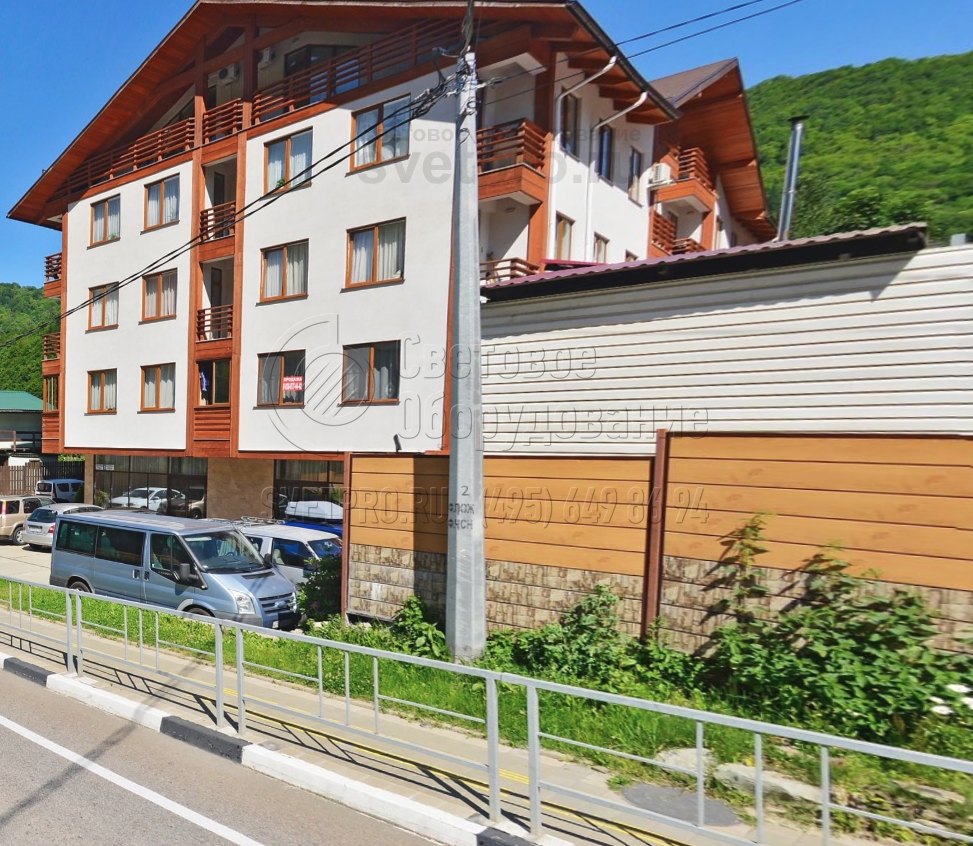

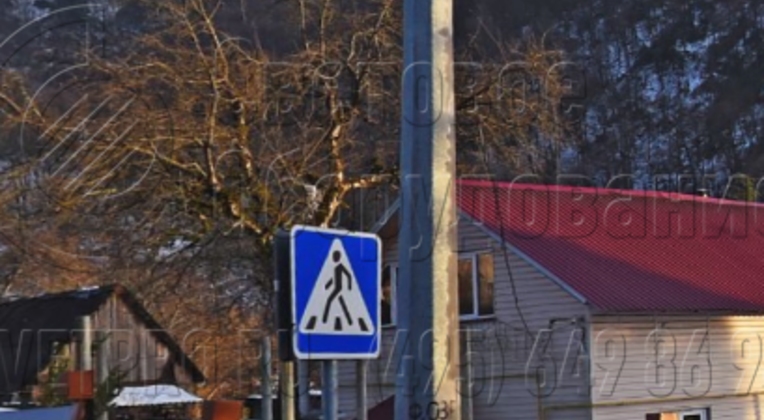

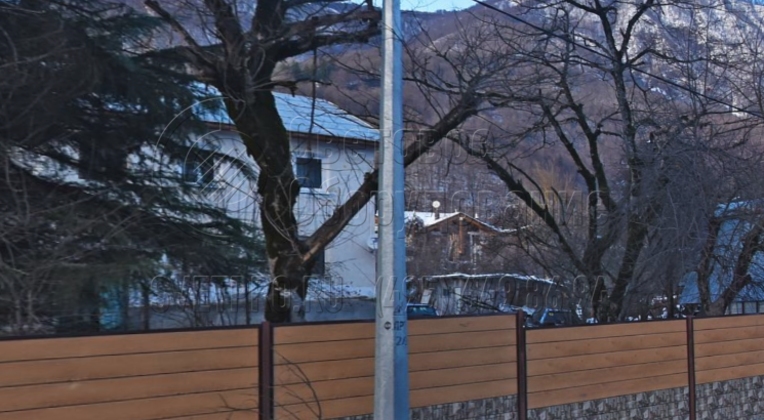

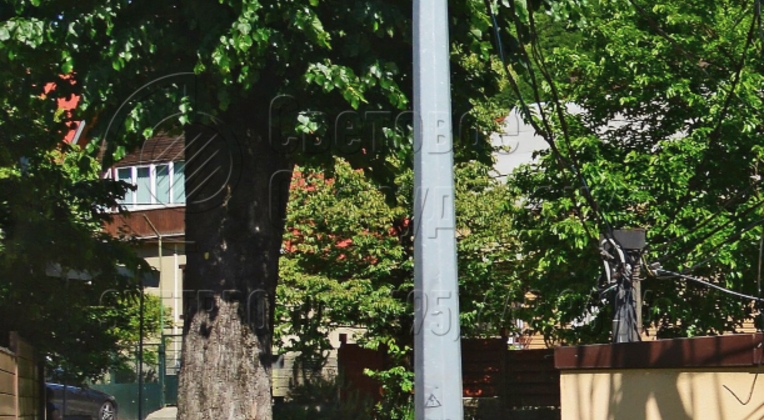

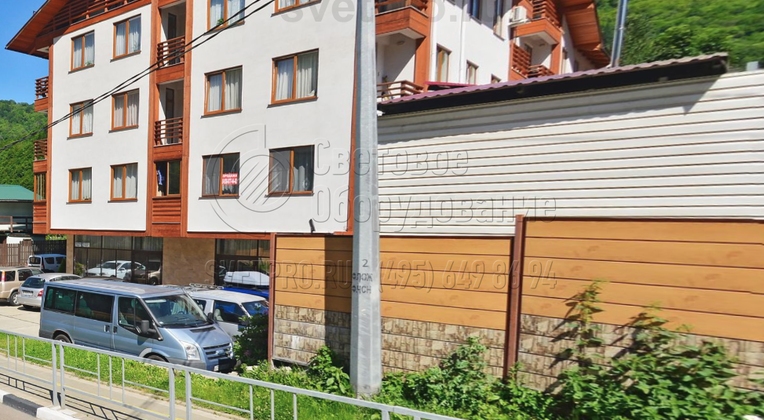

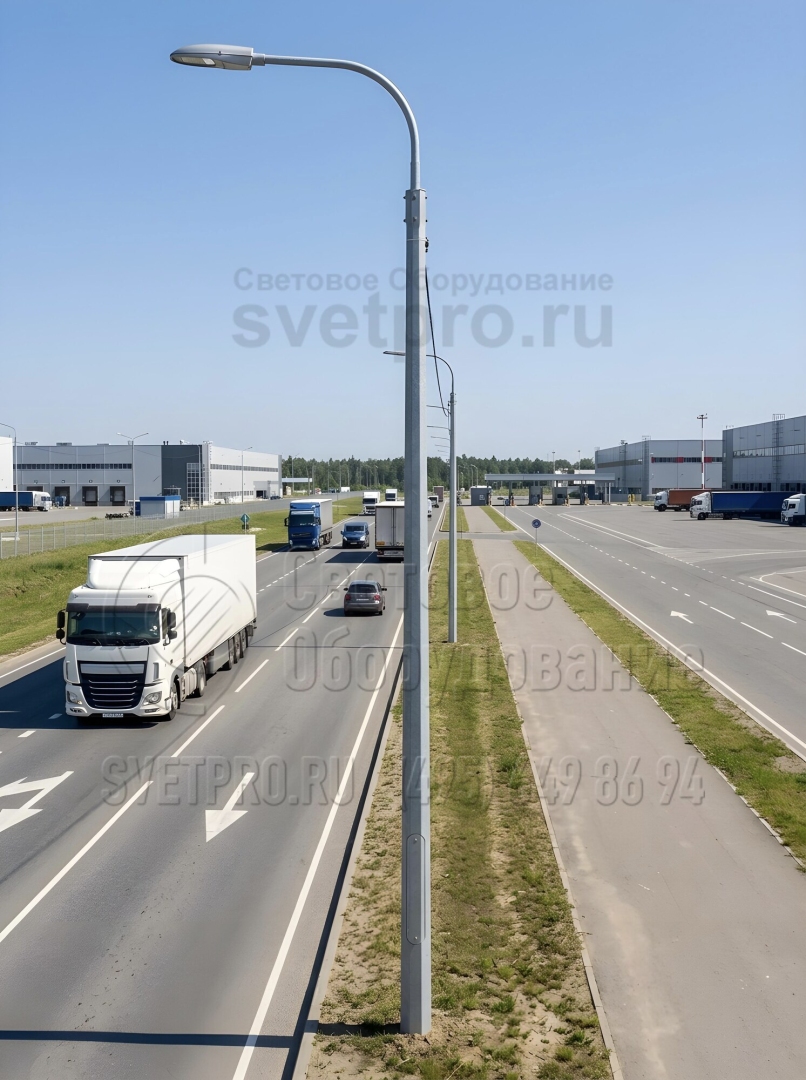

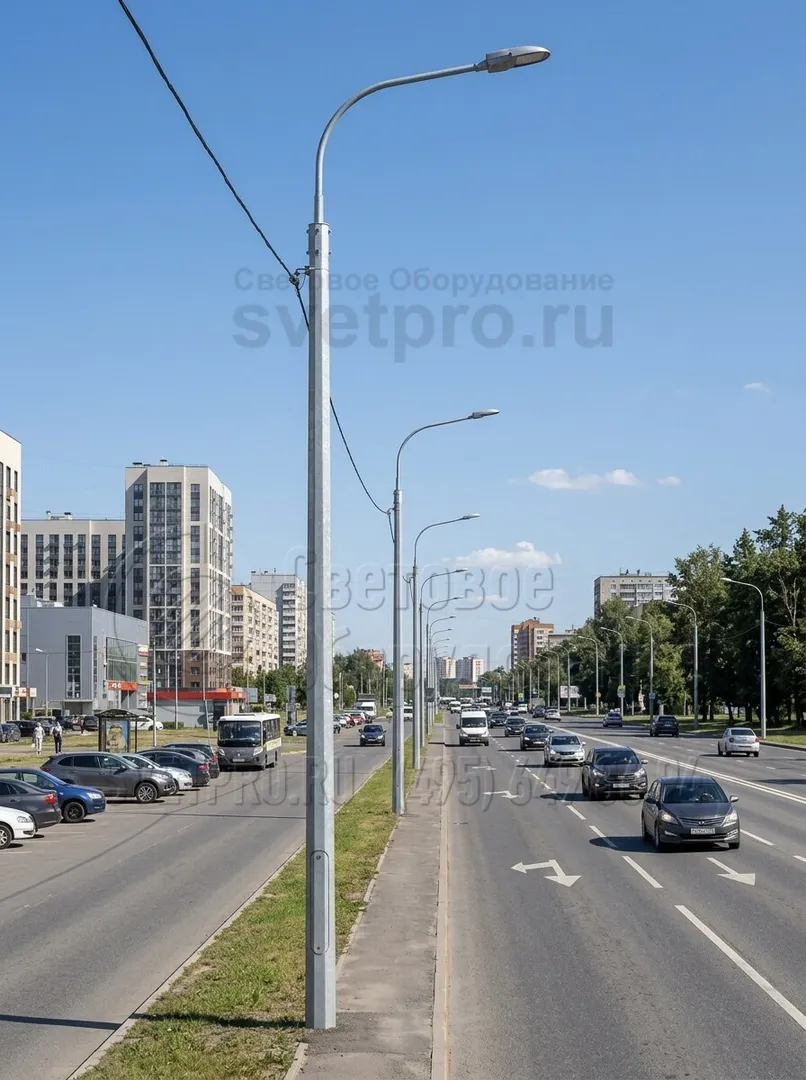

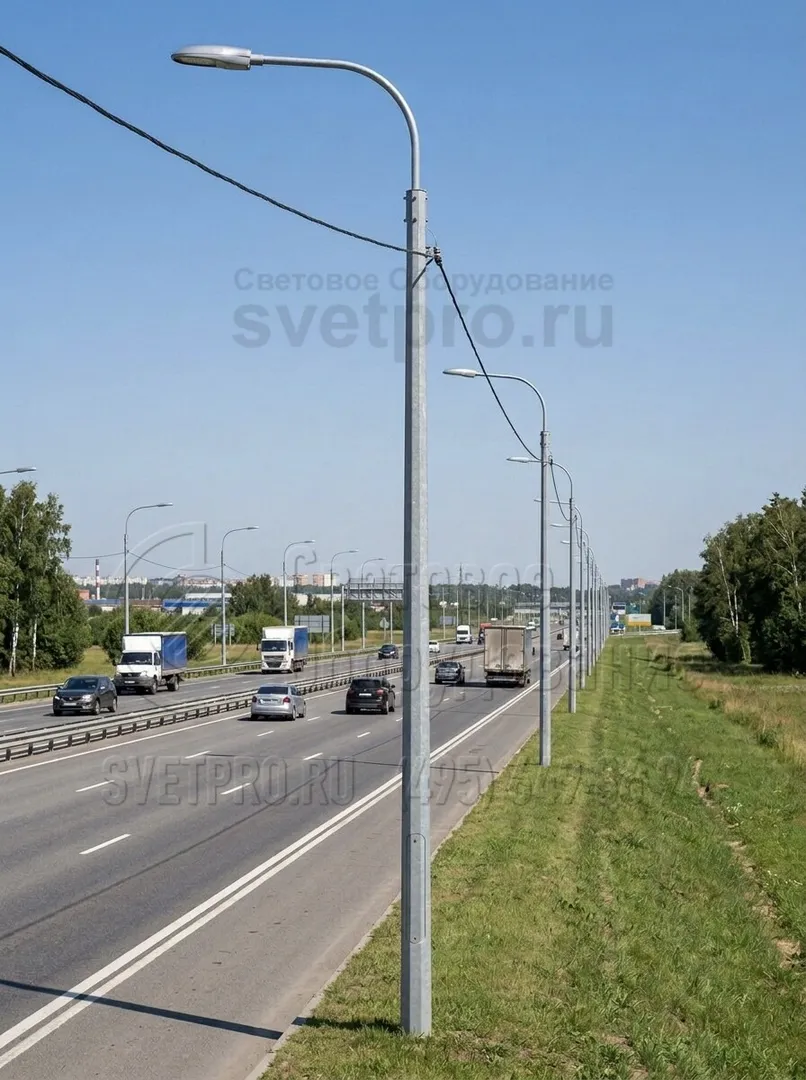

фото с объектов

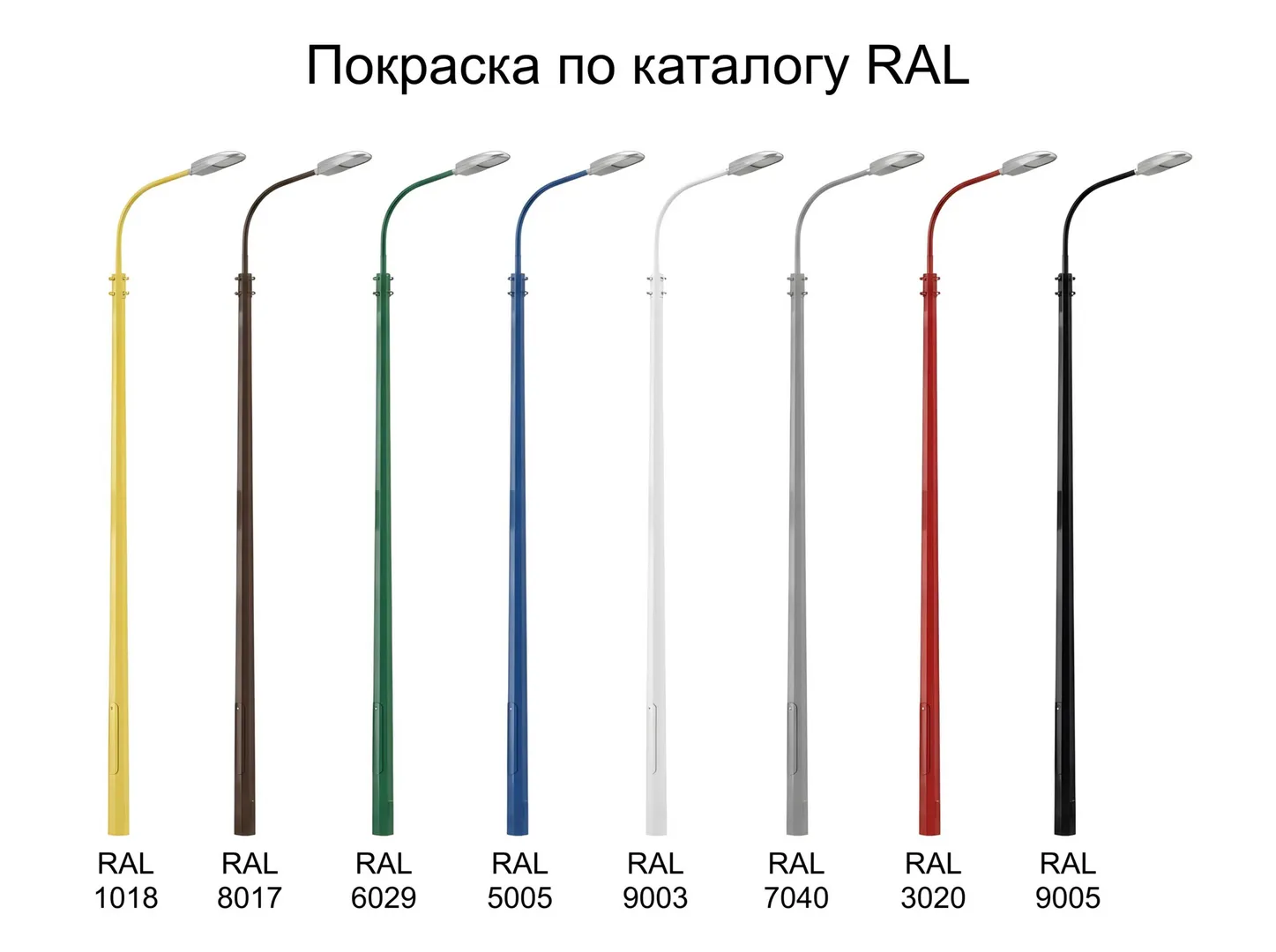

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | СПГ-1300-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Листовая сталь |
| Нижний диаметр: | 396 мм |
| Верхний диаметр: | 150 мм |
| Вес: | 504 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СПГ-1300-9,0/11,5-01**-ц | 148 252 ₽ | 504 | Ф9, Ф10, Ф15 | 1300 | 9000 | 9000 | 2500 | 396,0 | 150 | 6 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов

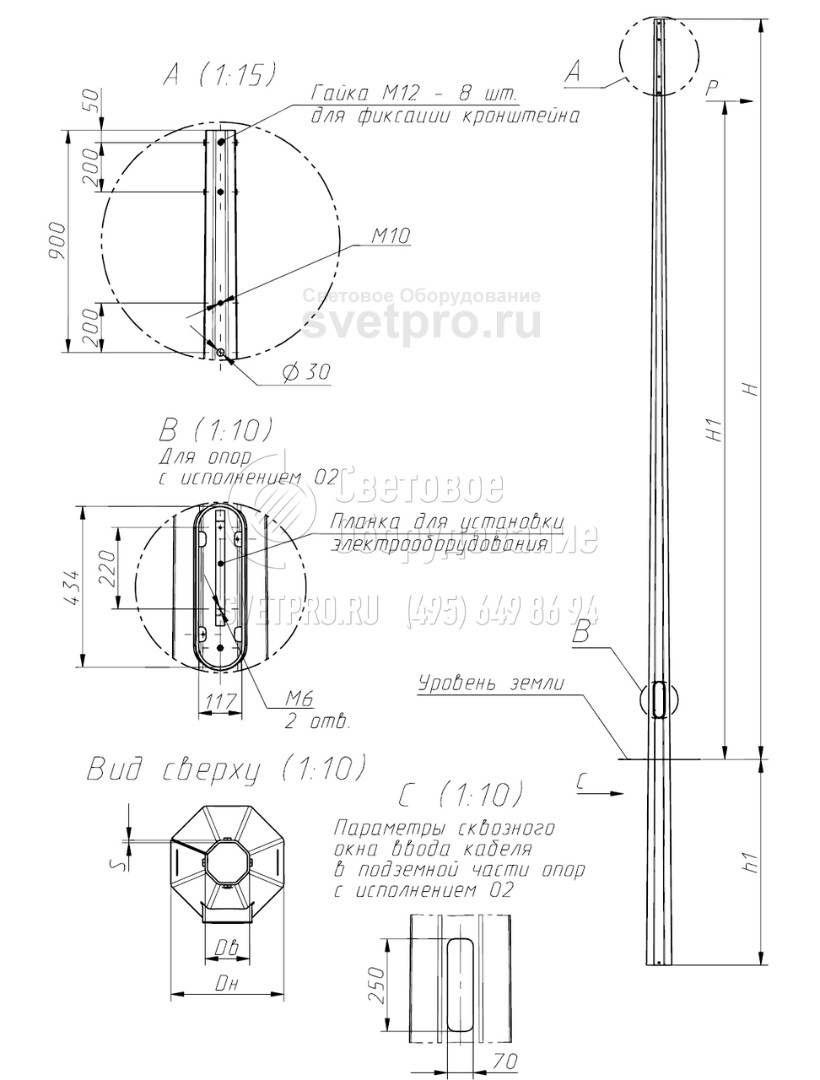

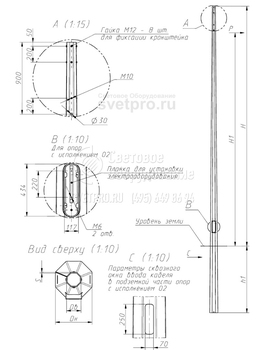

ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. Осветительные конструкции типа СПГ часто устанавливаются в коттеджных поселках и спальных районах города. Цинк, которым покрыта углеродистая сталь, не разрушается до 15 лет. Поэтому управляющей компании не нужно нести дополнительные затраты на возобновление лакокрасочного слоя. -

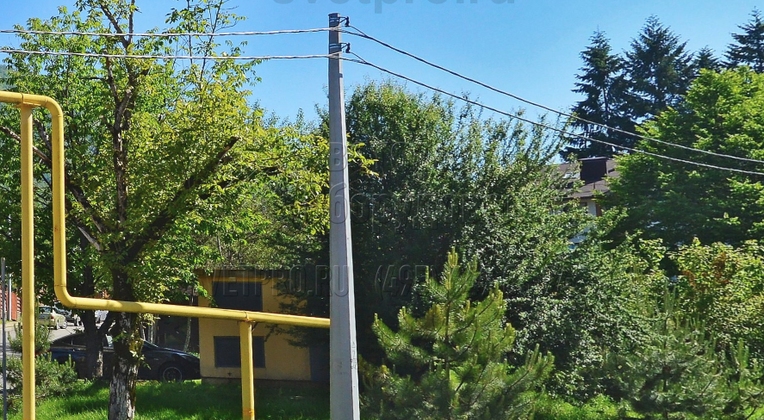

7. Представленная на фото осветительная опора не используется для освещения улиц. С ее помощью прокладываются линии электропередач по улицам города. Для подвески используется накладная арматура. Стальные стволы имеют лучшие эксплуатационные свойства в сравнении с бетонными и деревянными. -
8. Преимуществом изображенной на фото опоры является долгий срок службы. Изделие не теряет своих свойств как минимум 25 лет с момента установки. Защита от коррозии при повреждении барьерного слоя обеспечивается особыми свойствами цинка. В реакции окисления он становится жертвенным катодом. -
9. В отличие от лакокрасочного слоя, которым покрываются парковые опоры, конструкции типа СПГ цинкуются для предотвращения появления ржавчины. Слой цинка, нанесенный в ванне с расплавом металла, имеет свойство самовосстанавливаться. Мелкие царапины и сколы могут затягиваться. -
10. Цинковый защитный слой на поверхности опоры предотвращает коррозию стали при эксплуатации на открытом воздухе. Барьер толщиной в 150 мкм имеет повышенную прочность. Он не разрушается при механическом воздействии на него во время неаккуратной перевозки или использования.
