СПГ-400(90)-9 Опора силовая прямостоечная граненая высота 9 метров
Цена*:
от
63 536
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Металлоконструкция СПГ-400(90)-9 – высотная конструкция, используемая для размещения светового оборудования. Технические параметры опоры позволяют применять ее для подвеса СИП. Такие конструкции востребованы для установки в районах, где невозможна подземная прокладка кабеля. Помимо размещения светотехники на столбы могут устанавливаться рекламные конструкции, информационные вывески и указатели.
СПГ-400(90)-9 выполняется из листов стали, сгибаемых прессом и свариваемых продольным швом. Граненая поверхность обеспечивает изделию высокую устойчивость и способность выдерживать значительные нагрузки. Небольшой вес и хорошая пластичность позволяют устанавливать фонарные столбы такого типа в любых регионах. При изготовлении опоры поверхность металла обрабатывается горячим цинкованием, что увеличивает срок эксплуатации столба до 30 лет.
Монтаж изделия выполняется непосредственно в грунт в заранее подготовленный котлован с последующим бетонированием.
фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СПГ-400(90)-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Листовая сталь |
| Нижний диаметр: | 262-396 мм |
| Верхний диаметр: | 90-150 мм |
| Вес: | 216-504 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СПГ-400(90)-9,0/11,5-01**-ц | 63 536 ₽ | 216 | Ф4, Ф5 | 400 | 9000 | 8000 | 2500 | 262,5 | 90 | 4 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

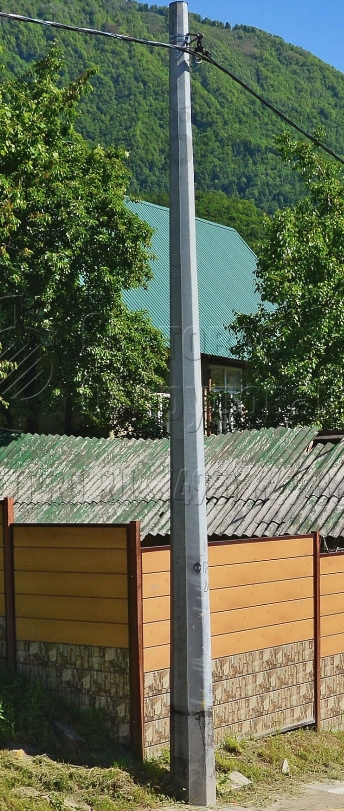

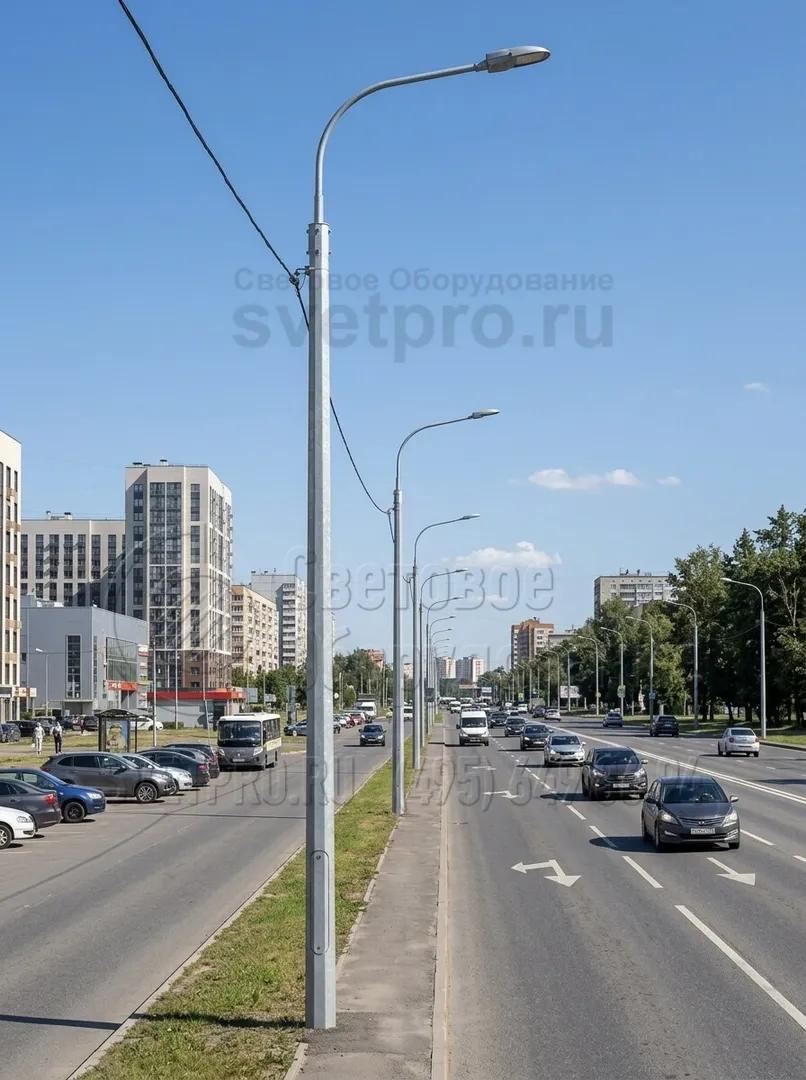

1. На изображении представлена осветительная конструкция, которая применяется только для прокладки самонесущего кабеля для питания ламп. Внизу корпуса фланец для монтажа отсутствует. Поэтому тротуар вымощен более аккуратно. Отсутствие массивной детали упрощает передвижение пешеходов.
-

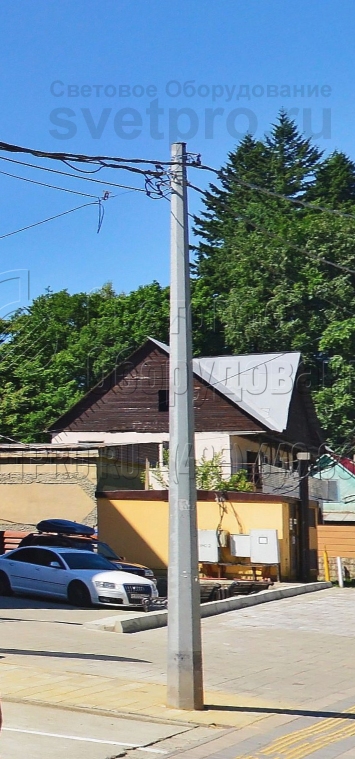

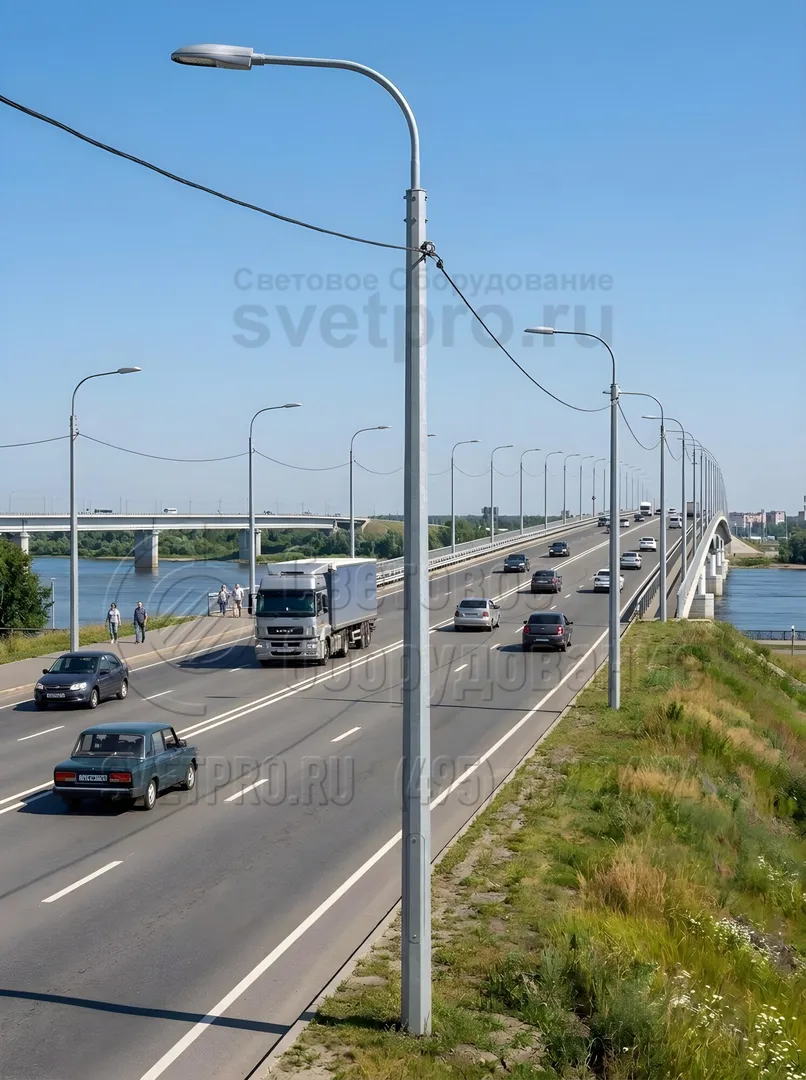

2. Хвостовик корпуса позволяет установить конструкцию вплотную к ограждениям в условиях недостаточного пространства. Поставить таким образом фланцевую опору невозможно, так как будет мешать круглый опорный элемент с болтами. Но демонтировать корпус можно только после разрушения фундамента. -

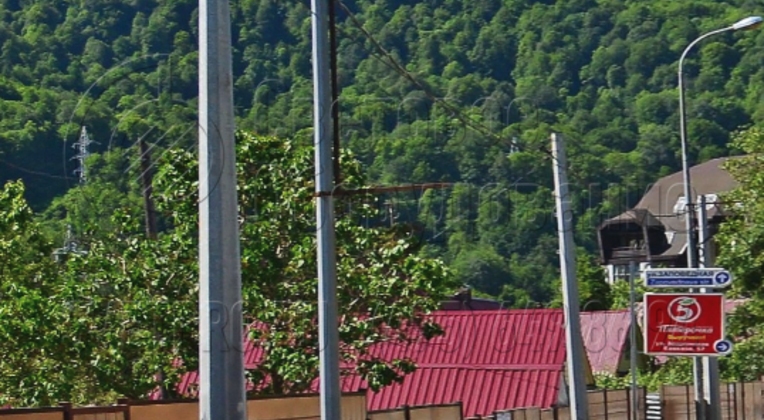

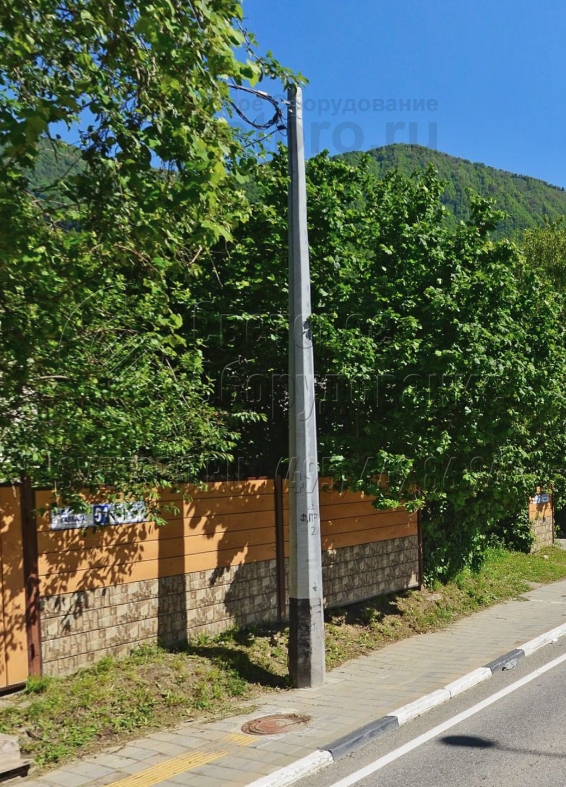

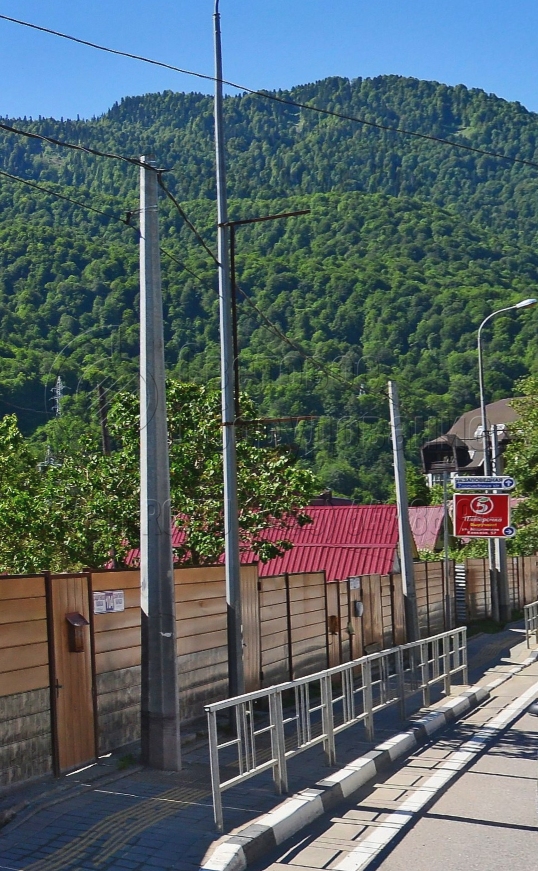

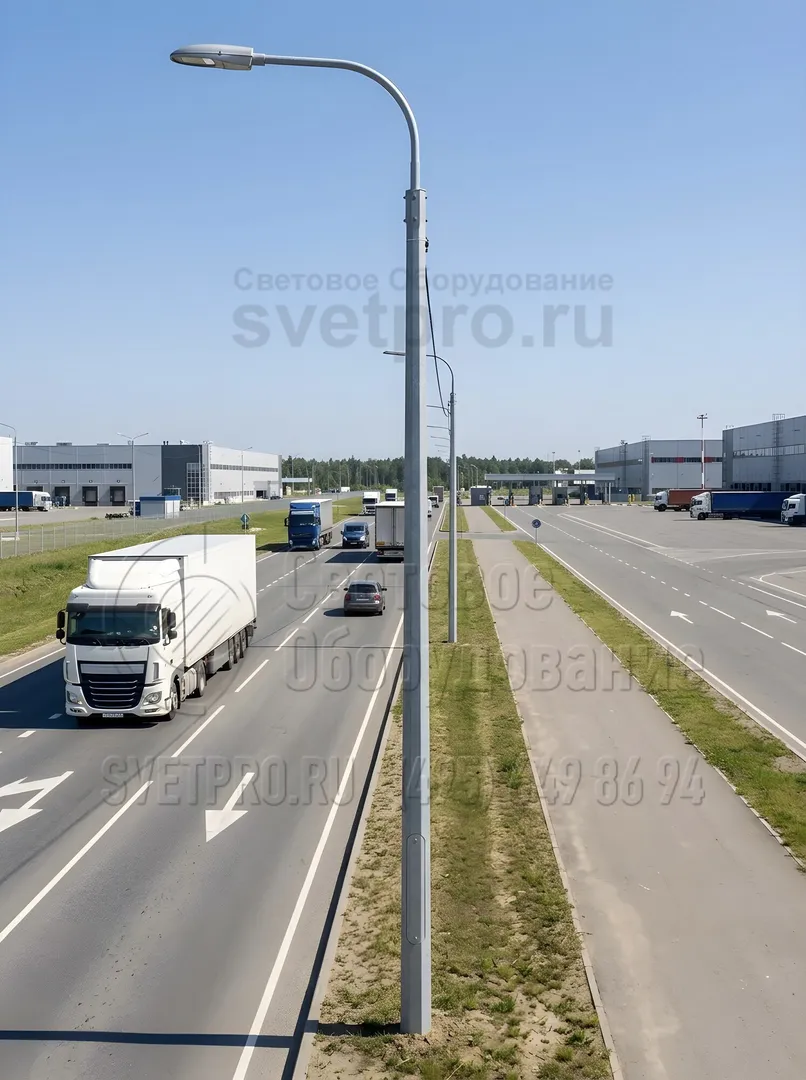

3. На изображении представлен еще один пример применения конструкции для систем освещения, которая установлена на пешеходной дорожке. Такие варианты используются, если необходимо обеспечить удобное перемещение людей. Однако минус в том, что выравнивать придется всю наземную часть конструкции и демонтировать ее нельзя. -

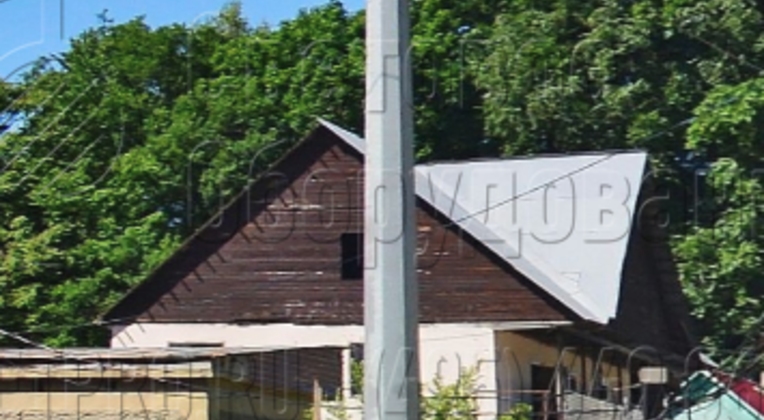

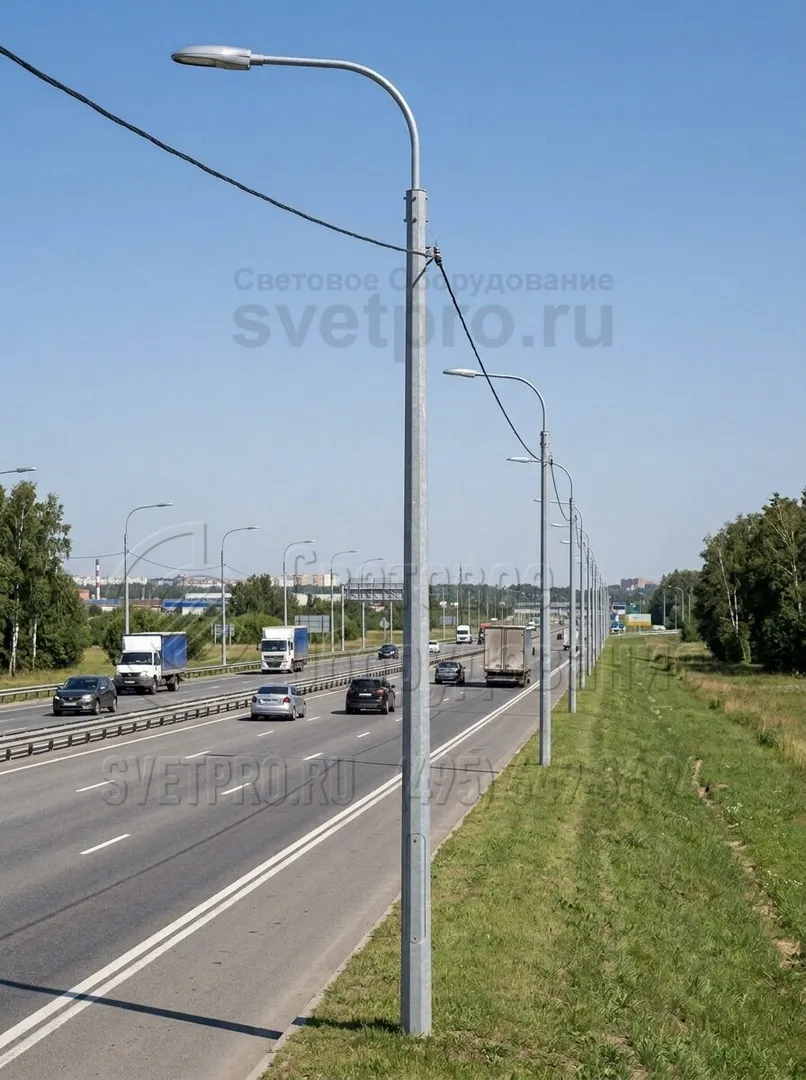

4. Одна из основных особенностей опоры на фото — высокая прочность. Достигается она не за счет большой толщины стенок корпуса, а за счет особой формы поперечного сечения. Так как она похожа на многогранник, углы фигуры формируют ребра жесткости, которые повышают несущую способность.
