СПГ-1000-9 Опора силовая прямостоечная граненая высота 9 метров
Цена*:
129 132
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опорная конструкция силового типа СПГ-1000-9 используется для организации наружной иллюминации на улицах города, в жилых микрорайонах, на промышленных территориях и автодорогах. Изделие применяется для подвеса СИП и может устанавливаться в районах, где исключена подземная прокладка кабеля. Способность выдерживать значительные нагрузки делает конструкцию востребованной для размещения дополнительного оборудования в виде рекламных щитов и вывесок.
Долговечная опора СПГ-1000-9 изготавливается из листового проката, сгибаемого прессом в конструкцию с граненой поверхностью. Высокая устойчивость позволяет устанавливать столбы такого типа в регионах с высокими внешними нагрузками.
Поверхность опоры надежно защищена от ржавчины и негативного воздействия внешних факторов обработкой горячим цинкованием. Создаваемый на металле слой цинка не нуждается в обновлении или замене, а также продлевает срок службы опоры до 30 лет.
Монтаж изделия выполняется в открытый грунт с установкой в котлован и последующим бетонированием поверхности.

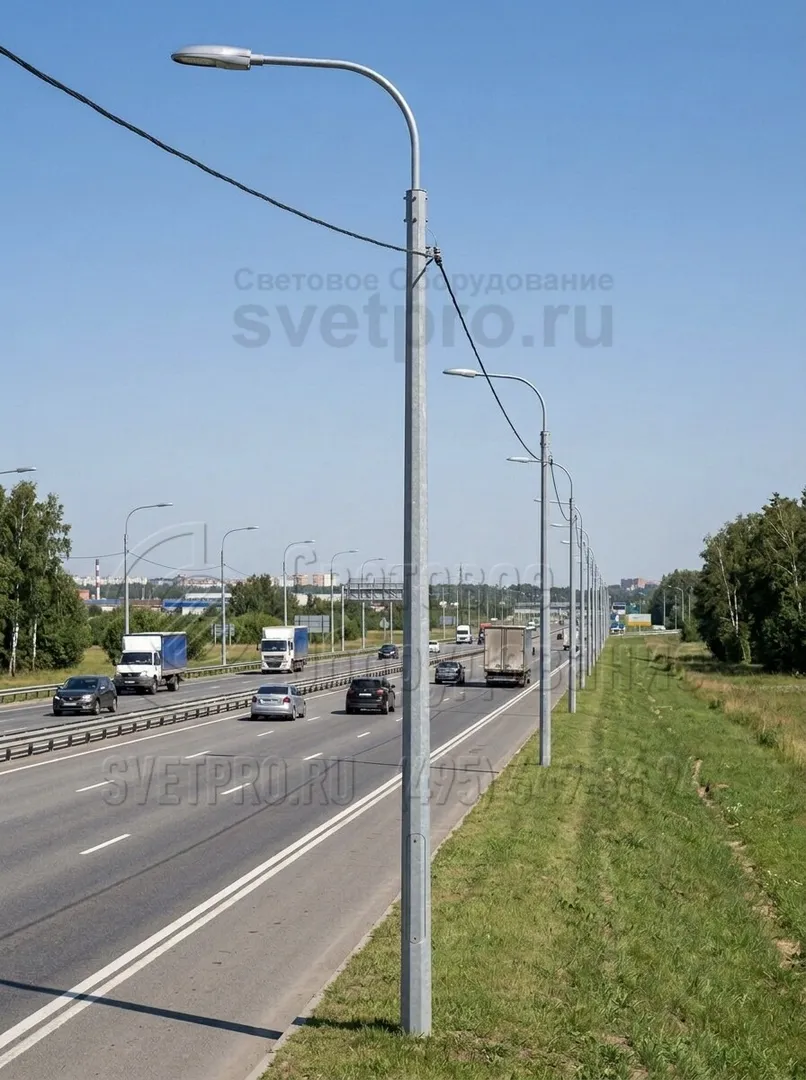

фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СПГ-1000-9 |
| Установка: | В подготовленный котлован. |
| Материал: | Листовая сталь |
| Нижний диаметр: | 350 мм |
| Верхний диаметр: | 130 мм |
| Вес: | 439 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СПГ-1000-9,0/11,5-01**-ц | 129 132 ₽ | 439 | Ф6, Ф7, Ф8, Ф16 | 1000 | 9000 | 9000 | 2500 | 350,0 | 130 | 6 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

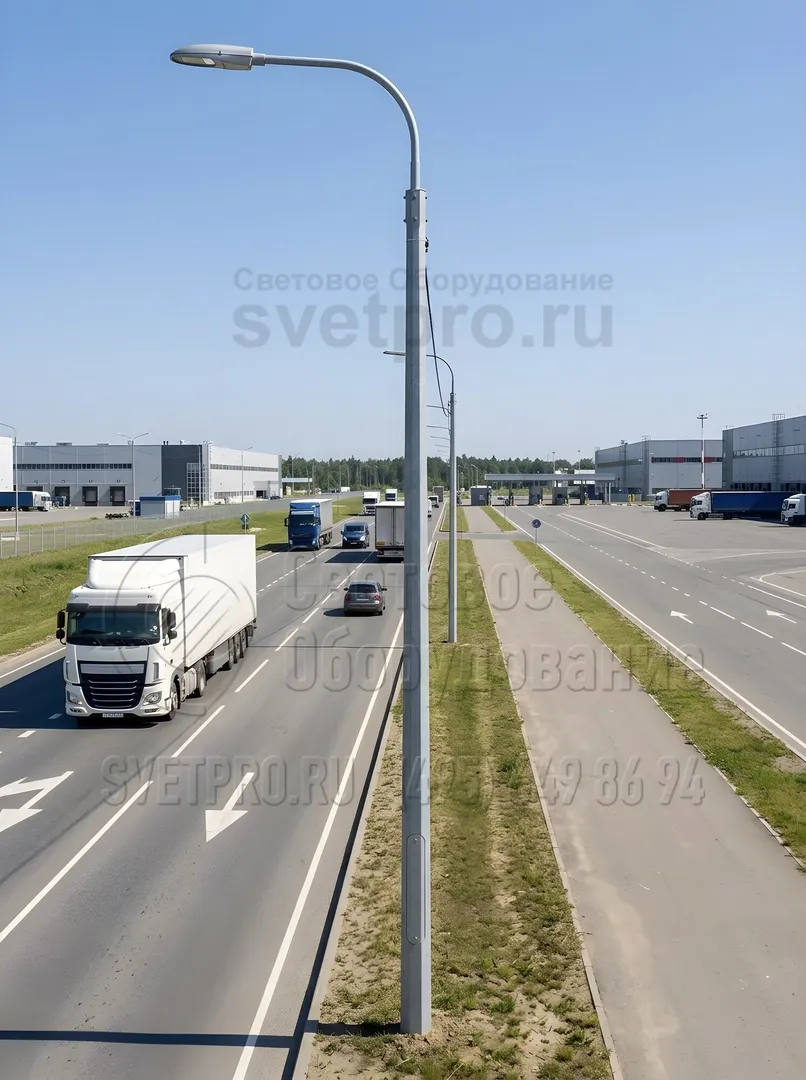

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

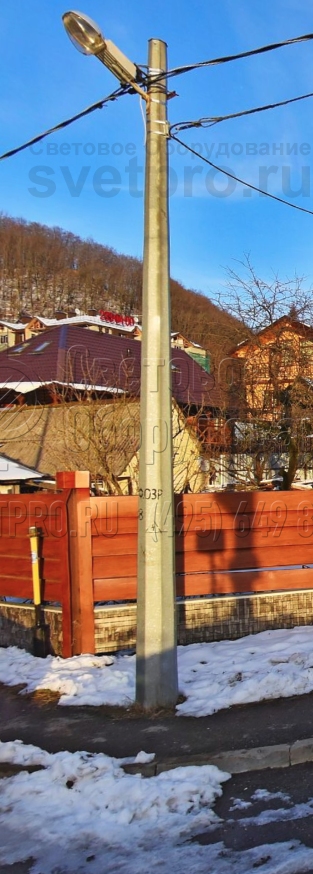

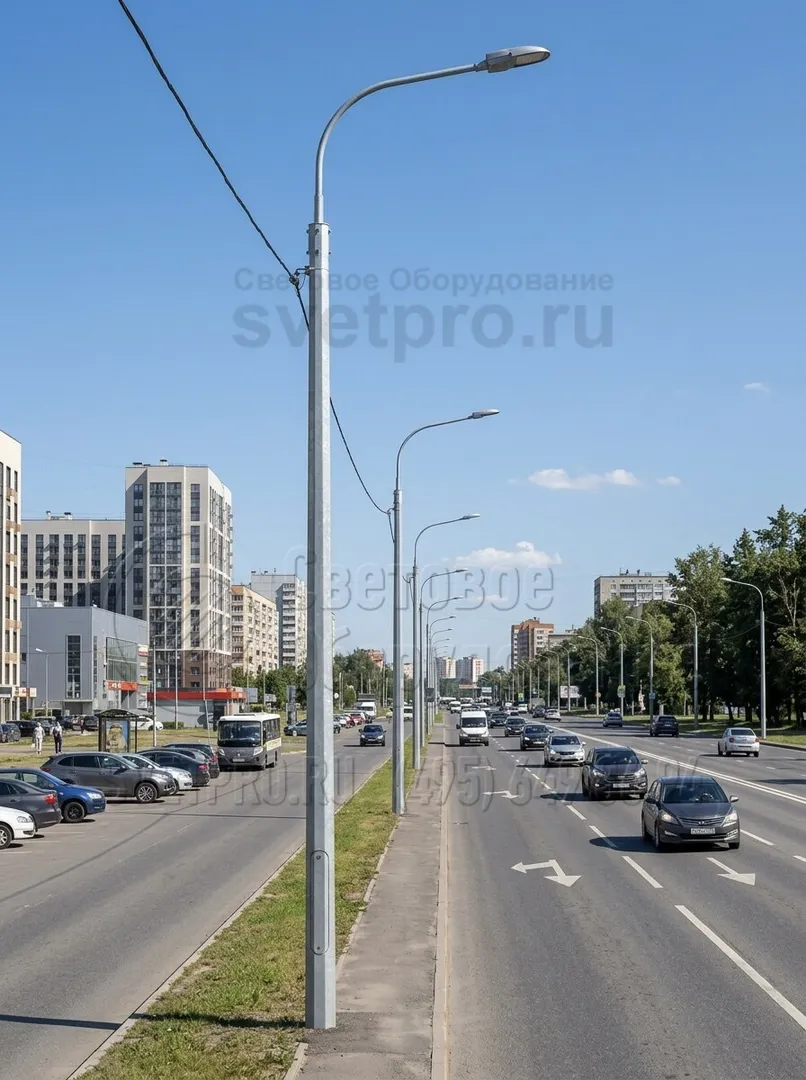

1. На фото представлена опора, которая может выдержать нагрузку в пределах 1 тонны, приложенную к оголовку. Использование массивной инженерной конструкции позволяет подвесить на нее большое количество проводов. Ствол не будет поврежден даже при сильном ветре и из-за нагрузки от проводов.
-

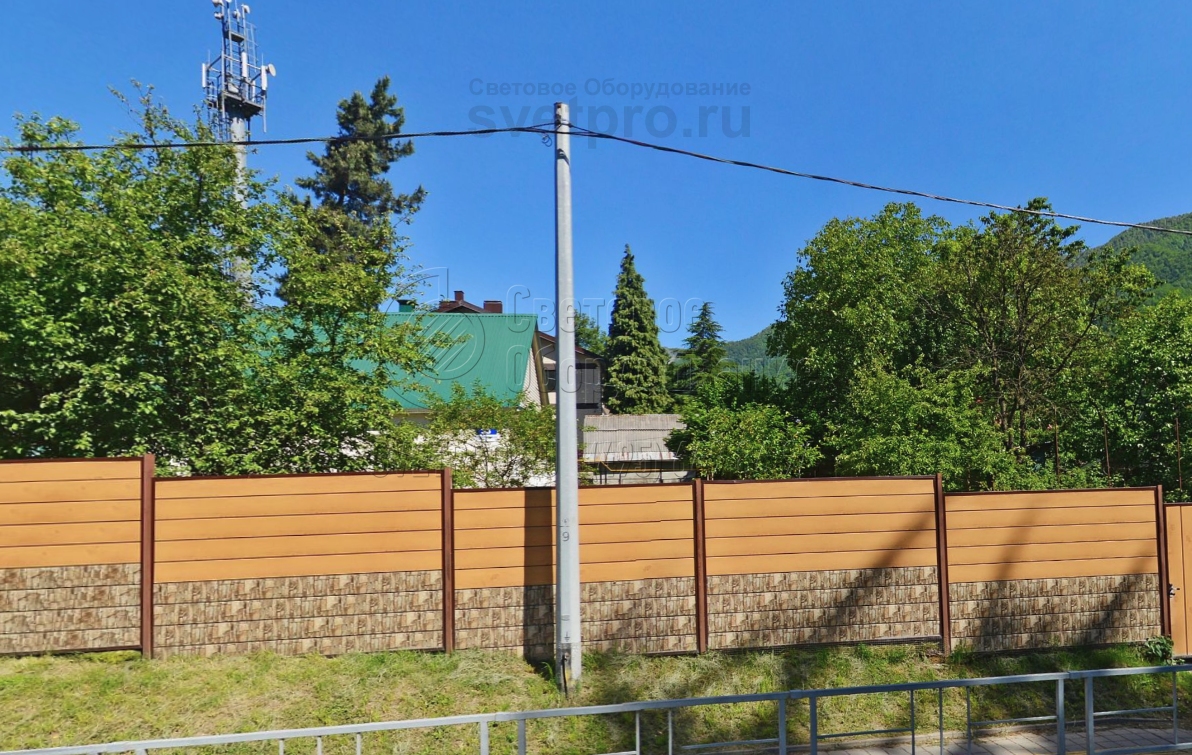

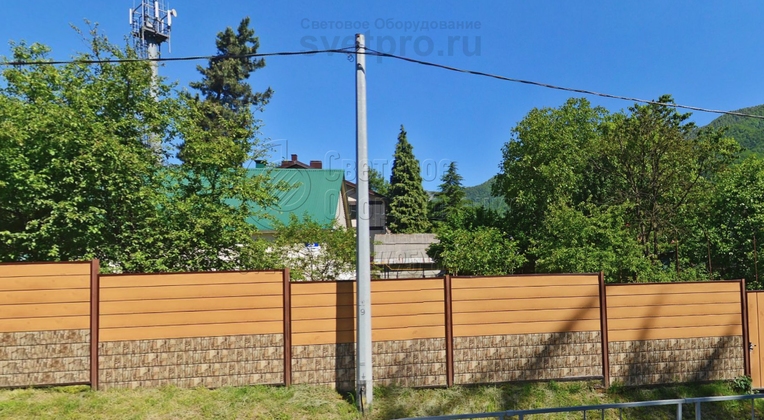

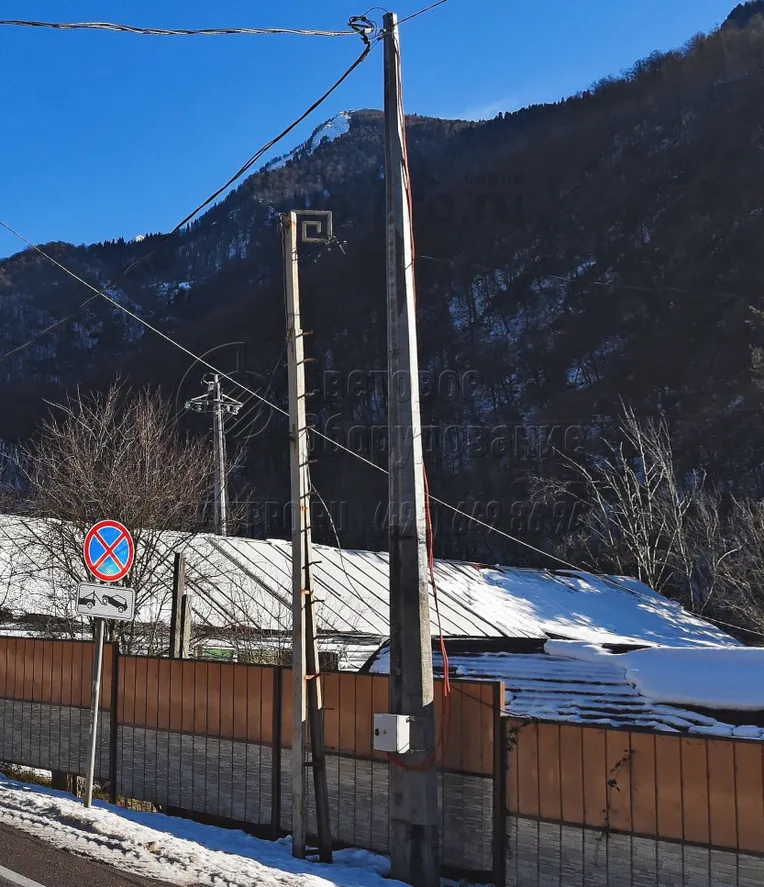

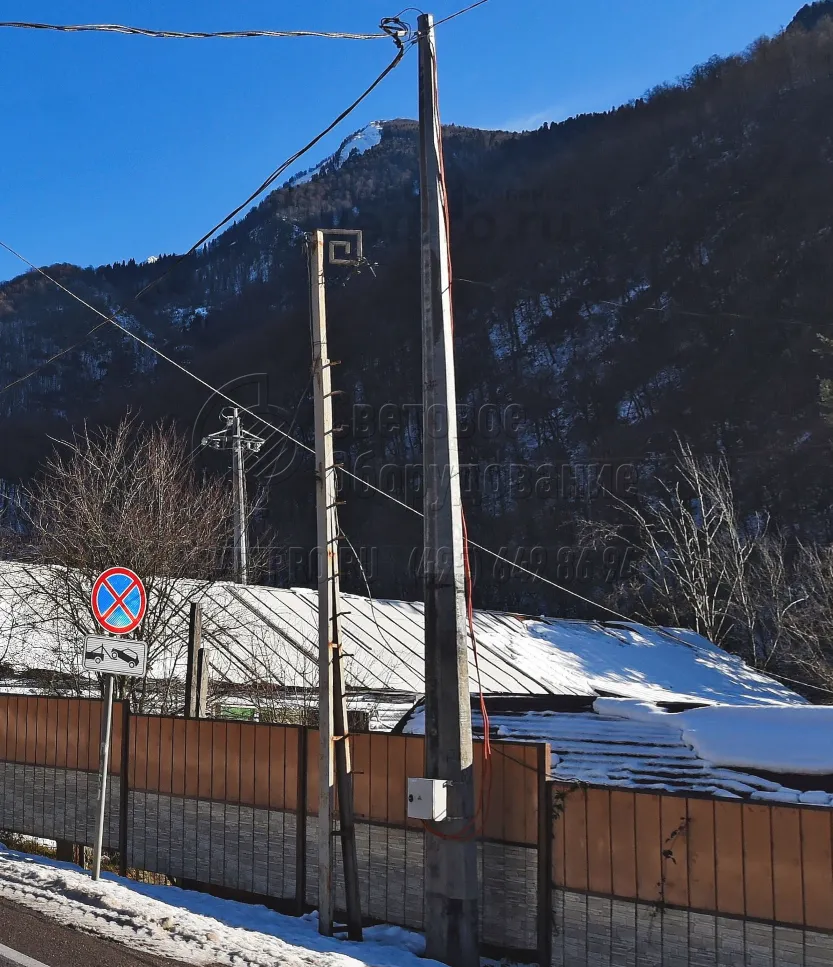

2. При установке граненых опор рекомендуется прокладывать кабели для подводки питания и коммутационные линии внутри полого ствола. Если установить их снаружи, как изображено на фото, возникает опасность поражения электрическим током прохожих и обрыва из-за вандальных действий. -

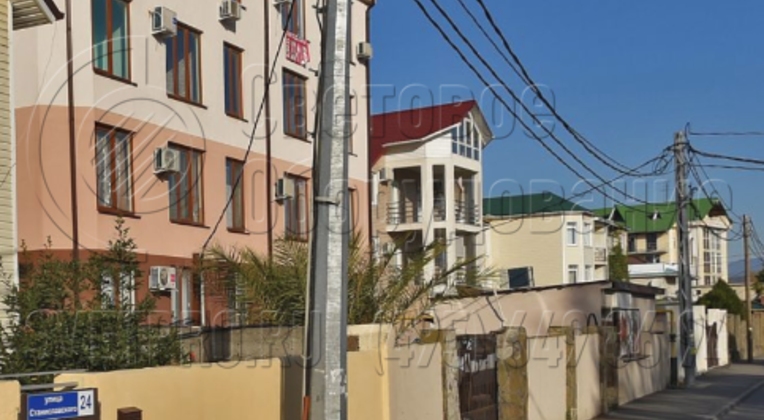

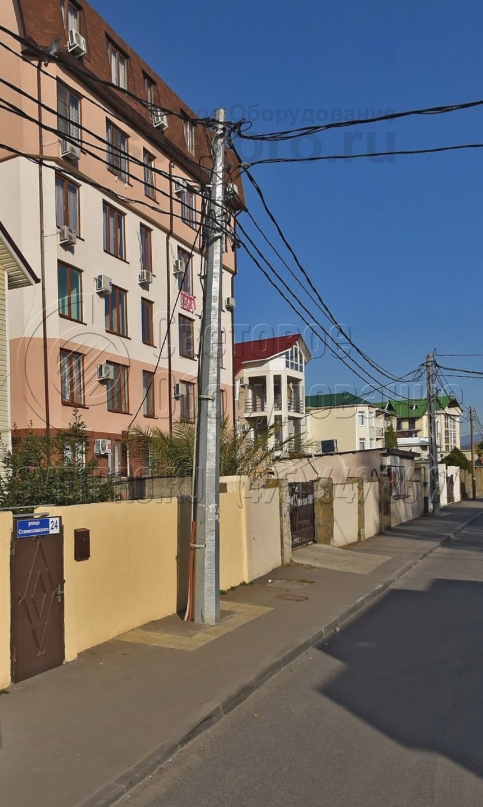

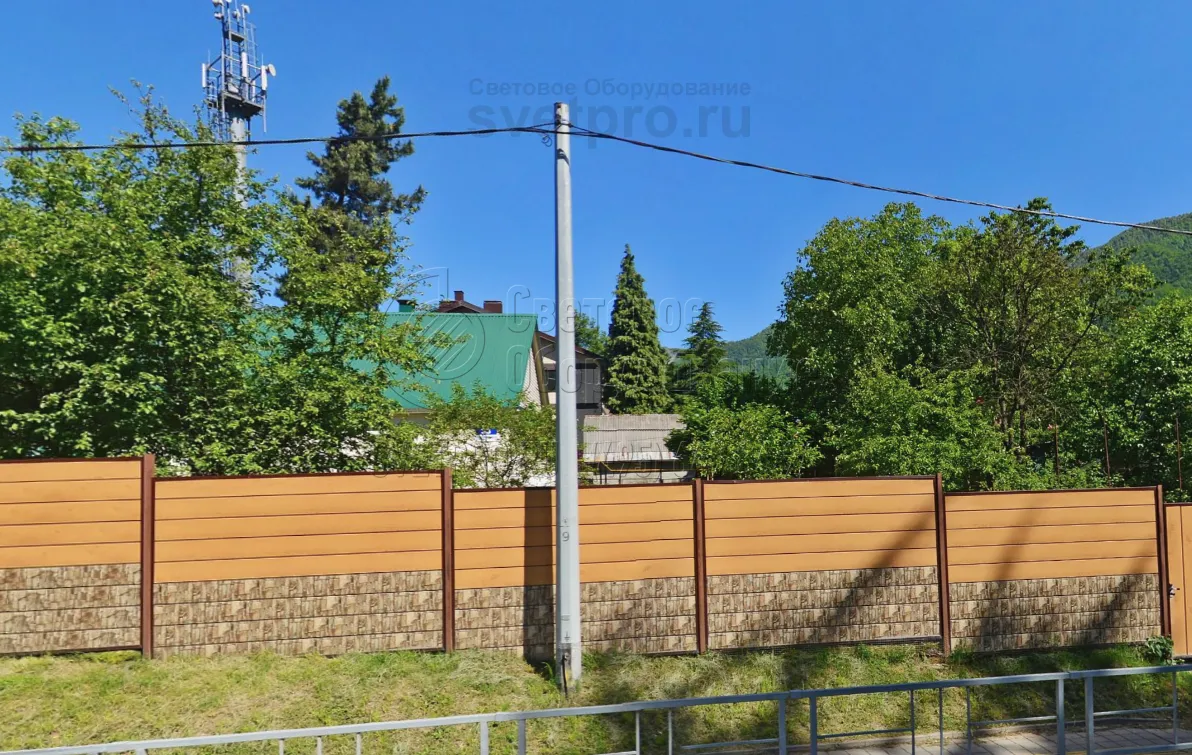

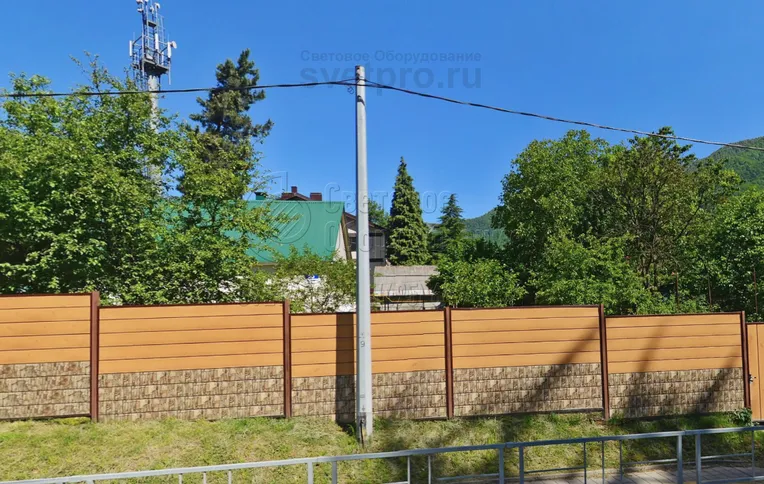

3. Для предотвращения коррозии при изготовлении опор сталь обрабатывается методом горячего цинкования. Особенность заключается в том, что металл образует полностью непроницаемый барьерный слой внутри и снаружи конструкции. Так как к стали не проникает вода и кислород, коррозии не будет. -

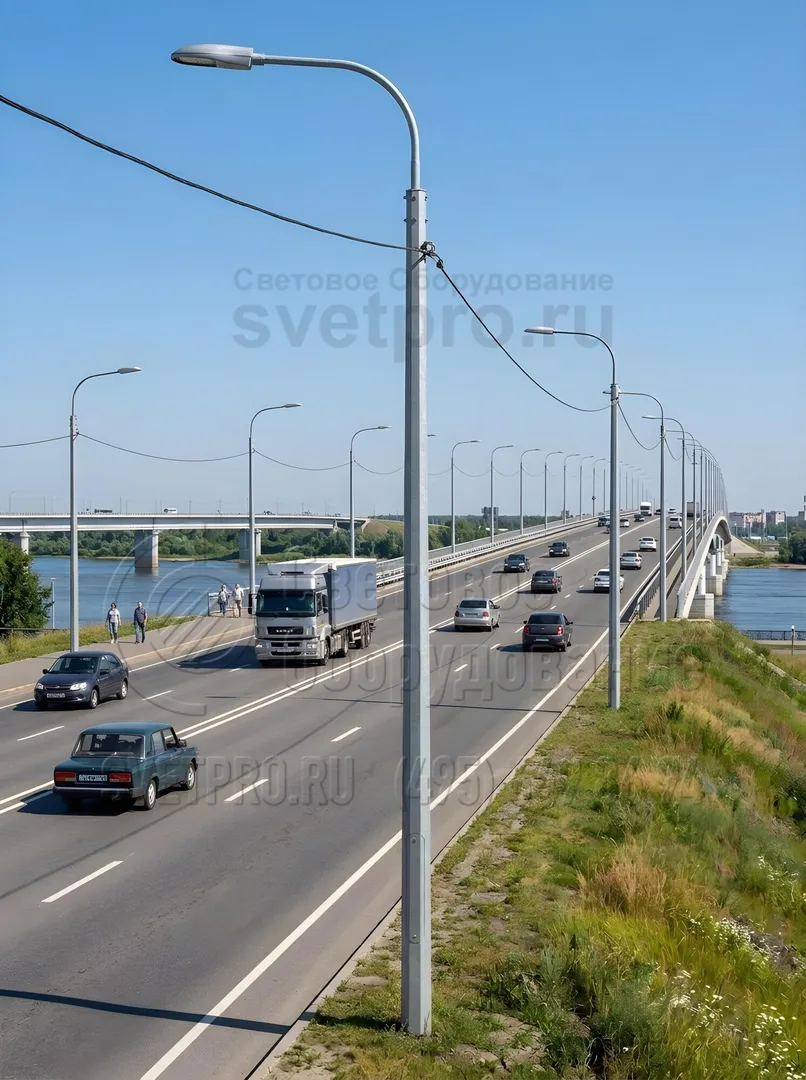

4. На фото изображена опора с прямостоечной установкой. Для крепления в грунте используется хвостовик, который бетонируется в котловане. Опора выдерживает вес подвешенных к ней проводов, однако устанавливать большое количество линий не рекомендуется из-за ухудшения внешнего вида улиц.
