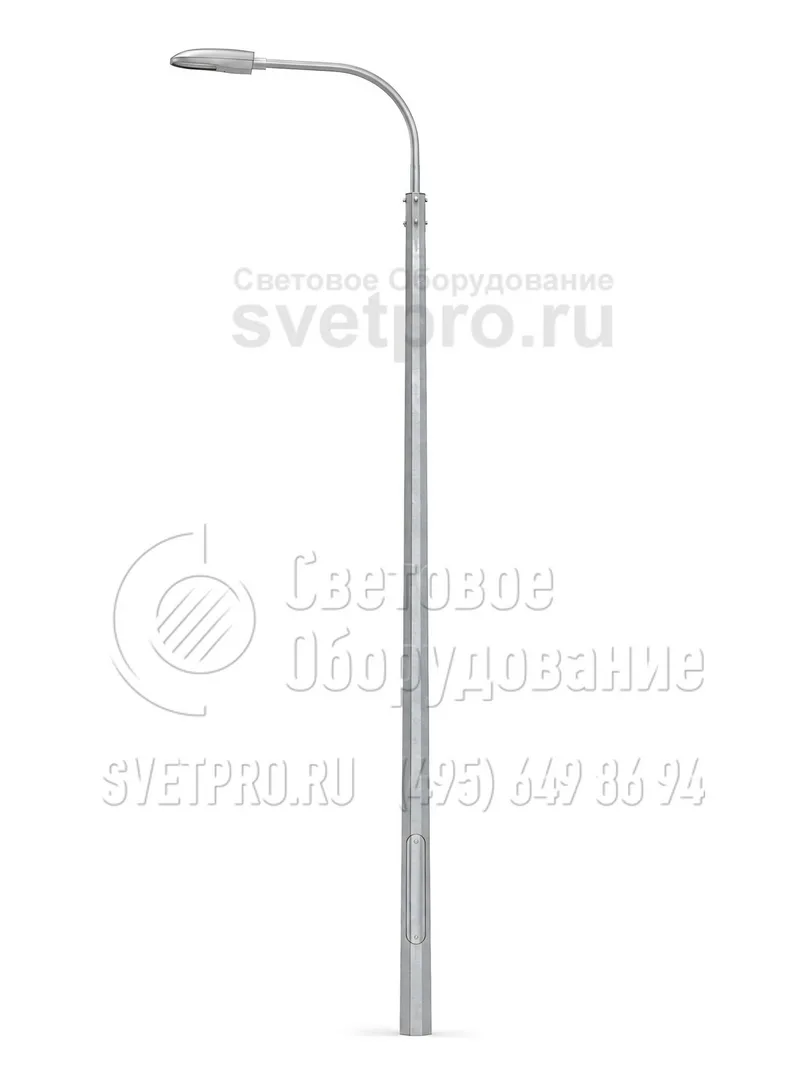

СПГ-700-8 Опора силовая прямостоечная граненая высота 8 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СПГ-700-8 |
| Установка: | В подготовленный котлован. |
| Материал: | Листовая сталь |
| Нижний диаметр: | 280 мм |
| Верхний диаметр: | 120 мм |
| Вес: | 322 кг |
| Высота: | 8 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Цена*:
98 130
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СПГ-700-8,0/10,0-02**-ц | 98 130 ₽ | 322 | Ф6, Ф7, Ф16 | 700 | 8000 | 8000 | 2000 | 280,0 | 120 | 6 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Граненая силовая опора СПГ-700-8 применяется для установки светотехники и обеспечения требуемого уровня освещения в темное время на различных объектах и территориях. С помощью таких опор организуется подсветка автодорог, дворовых территорий, промышленных участков, автозаправок и складов. Особенности конструкции позволяют использовать опору для подвеса СИП, что делает ее востребованной для установки в районах, где кабель может прокладываться только воздушным путем.
Конструкция выполняется из стальных листов, граненая поверхность изделия получается в результате сгибания проката специальным прессом. СПГ-700-8 отличается хорошей устойчивостью и способностью выдерживать значительные нагрузки различного вида. Фонарный столб защищен от развития коррозии обработкой горячим цинкованием. Наличие защитного слоя на поверхности обеспечивает эксплуатацию опоры в течение 30 лет без необходимости обновления покрытия.
Прямостоечная опора устанавливается в грунт, параметры подготавливаемого котлована зависят от условий будущей эксплуатации.
фото с объектов
Фотогалерея
-

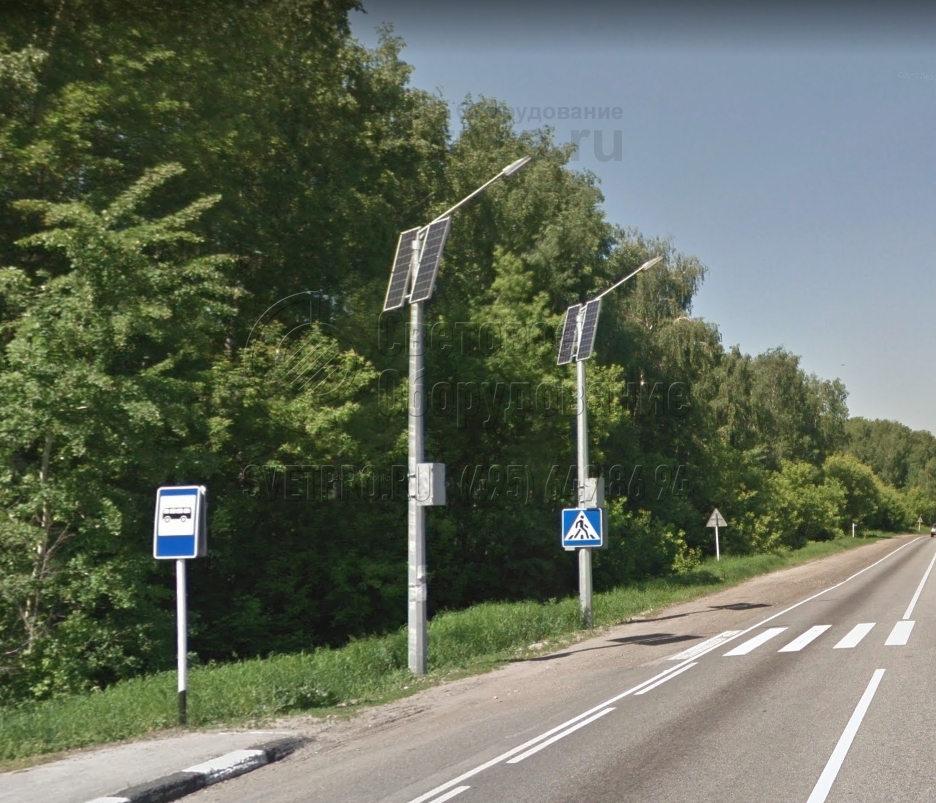

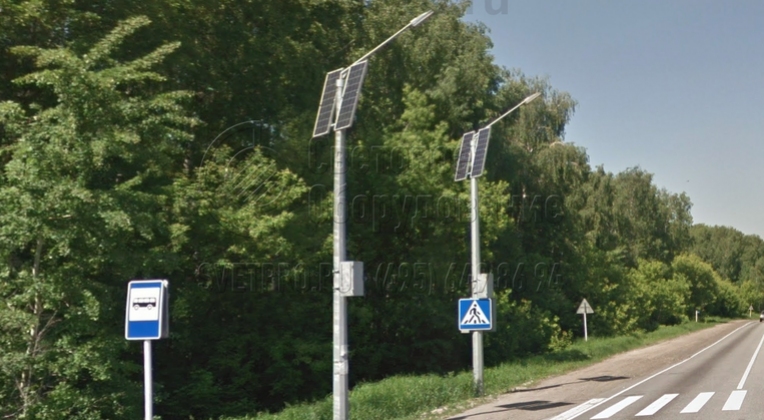

1. Силовая опора отличается от несиловых аналогов тем, что способна выдержать вес тяжелого оборудования. На оголовок конструкции, представленной на фото, можно установить устройства общим весом до 0,7 тонны. Поэтому на их основе делают автономные осветительные комплексы вдоль дорог.
-

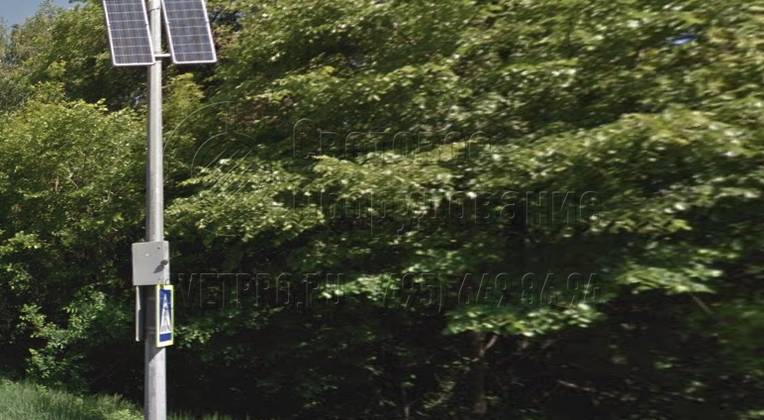

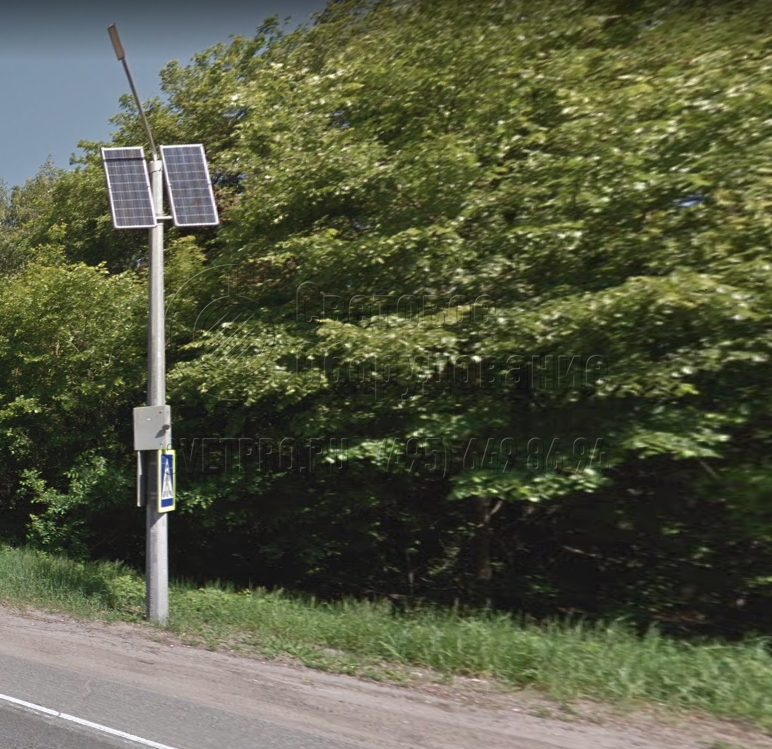

2. На фото приведен пример универсального использования силовой опоры с хвостовиком. Благодаря высокой прочности на ствол устанавливается осветительный прибор, солнечные панели, аккумуляторы и управляющее оборудование. Кроме того, имеется также дорожный знак. -

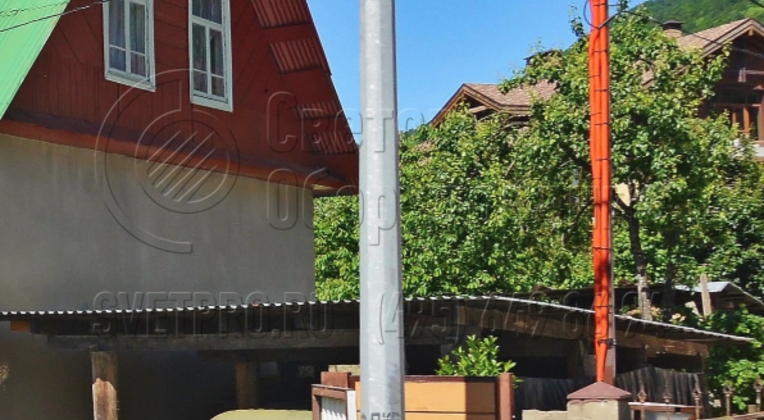

3. При использовании опор с хвостовиком их проще установить вплотную к ограждению, так как массивный фланец не будет мешать монтажным работам. Изделие, изображенное на фото, относится к классу силовых. Поэтому способно выдержать вес от нескольких кабелей для подачи энергии. -

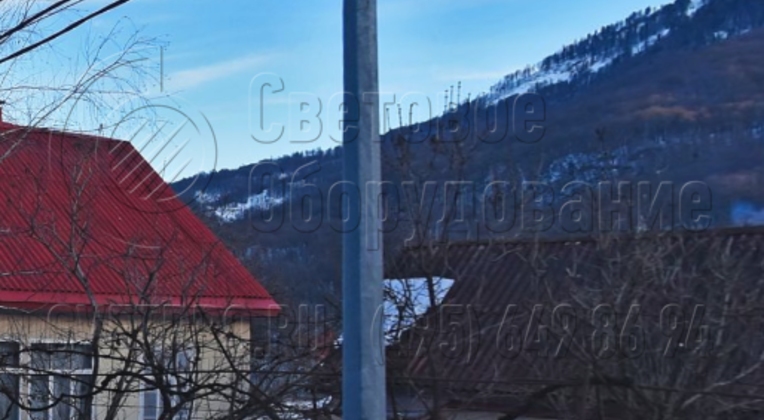

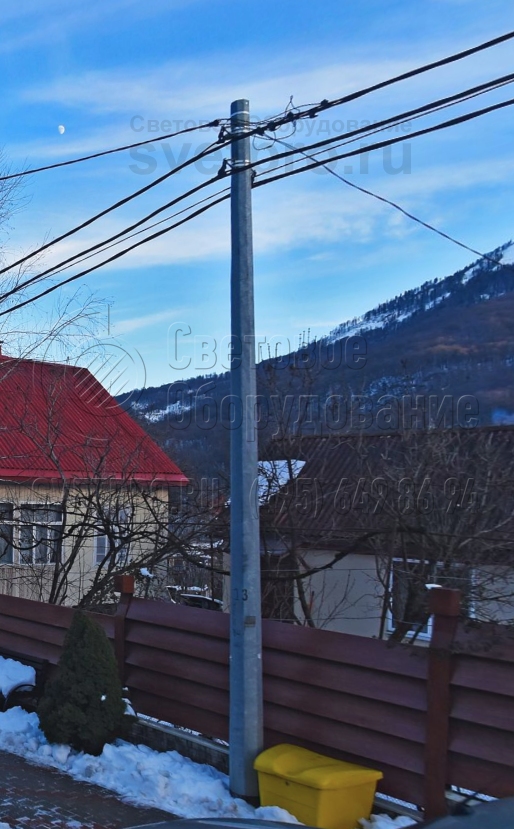

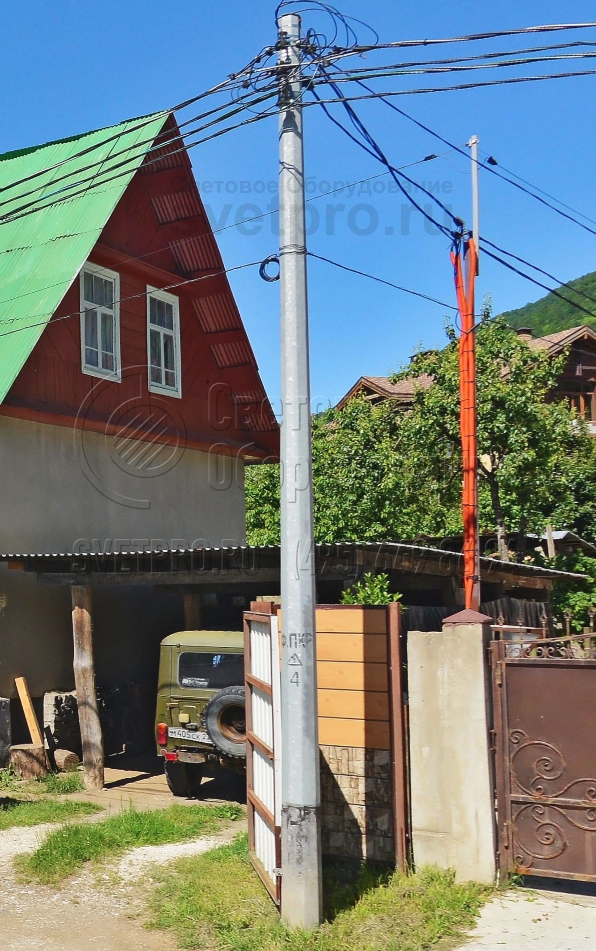

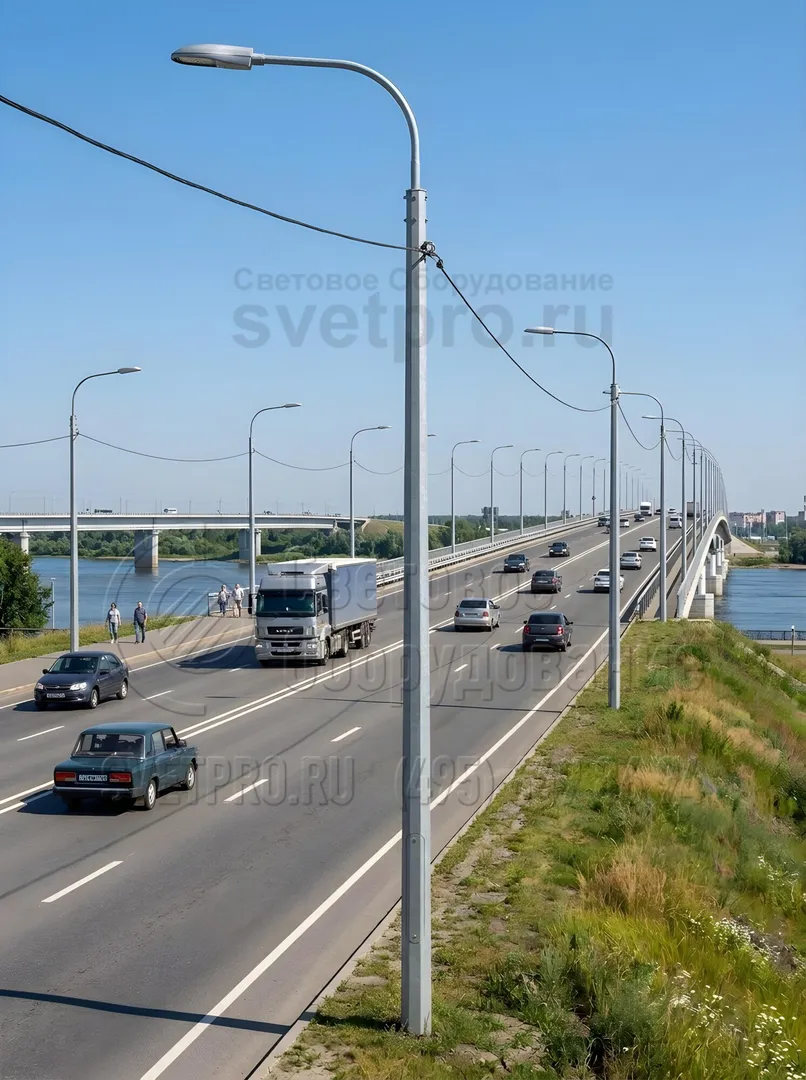

4. Подвеска силовых линий к прямостоечной опоре производится с помощью накладной арматуры. Поэтому нет необходимости во внесении изменений в типовую конструкцию в зависимости от числа проводов. В примере на фото на оголовке закреплено сразу три силовых линии. -

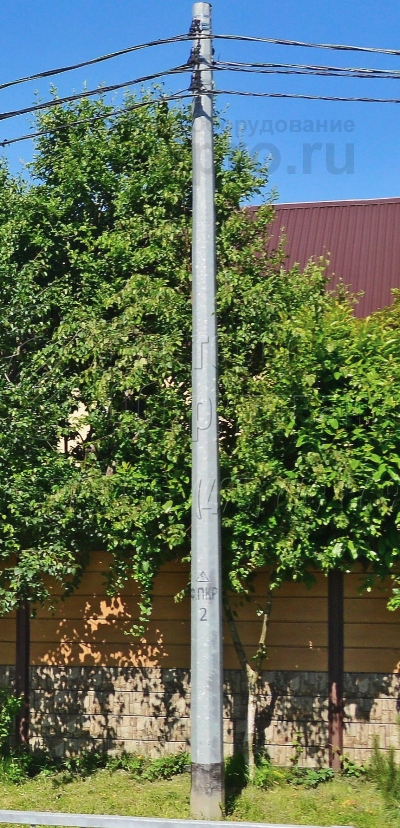

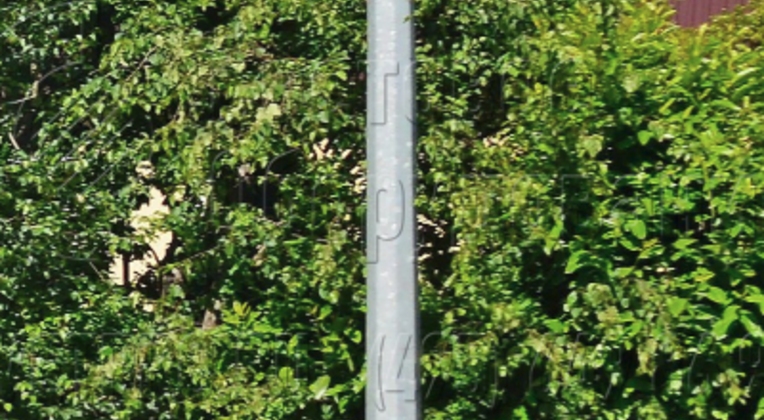

5. Прямостоечные осветительные опоры часто используются только как конструкции для удержания силовых проводов. В примере на фото на оголовке нет кронштейна со световым прибором. В нижней части отсутствует фланец. Поэтому вплотную к стволу можно ставить забор, высаживать траву на газоне.
