СПГ-400-8 Опора силовая прямостоечная граненая высота 8 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СПГ-400-8 |
| Установка: | В подготовленный котлован. |
| Материал: | Листовая сталь |
| Нижний диаметр: | 210/280 мм |
| Верхний диаметр: | 120 мм |
| Вес: | 260/322 кг |
| Высота: | 8 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Цена*:
79 235
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | H1, мм | h1, мм | Dн, мм | Dв, мм | S, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| СПГ-400-8,0/10,0-01**-ц | 79 235 ₽ | 260 | Ф6, Ф7, Ф16 | 400 | 8000 | 8000 | 2000 | 210,0 | 120 | 6 |
P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Граненая опора силового типа СПГ-400-8 относится к металлоконструкциям, используемым в системе наружного освещения. Помимо размещения светотехники такие столбы используются для подвода питающих проводов, установки указателей и небольших информационных щитов. С целью организации подсветки опоры могут устанавливаться на объектах любого типа, независимо от их назначения. Столбы используются в жилых и промышленных районах, на спортплощадках, вдоль автодорог. Высокие допустимые нагрузки позволяют использовать СПГ-400-8 для прокладки СИП.
Изготовление опоры выполняется из стального металлопроката, сгибаемого для получения граненой поверхности специальным прессом. Края опоры свариваются продольным швом, в результате получается устойчивая конструкция, способная выдерживать высокие нагрузки. Поверхность металла защищена от коррозии горячим цинкованием, что увеличивает срок ее эксплуатации до 30 лет без необходимости выполнять обновление покрытия.
СПГ-400-8 устанавливается непосредственно в грунт, глубина котлована рассчитывается по условиям эксплуатации.
фото с объектов
Фотогалерея
-

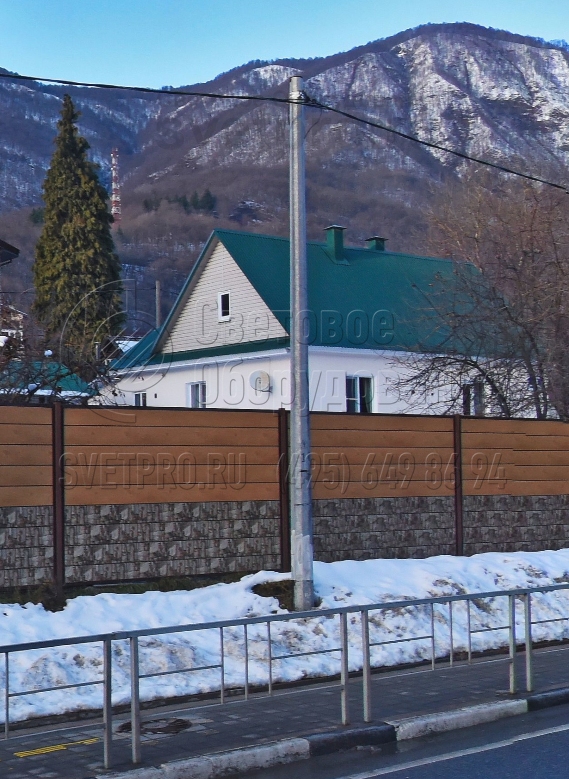

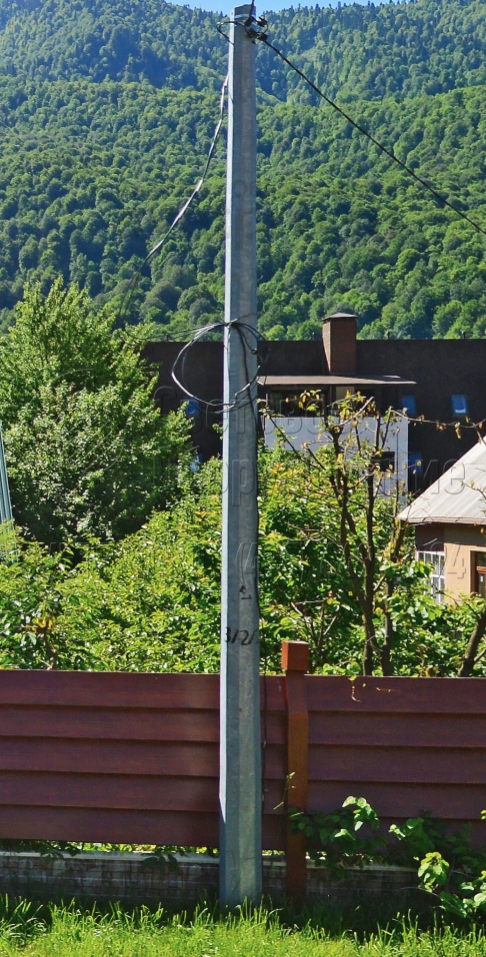

1. У изображенной на фото силовой опоры ствол имеет форму конуса. Согласно технической документации, диаметр верхней части меньше, чем размер нижней, за счет чего достигается и разница в весе. Изделие этого типа может выдержать высокую нагрузку на оголовок и сильный ветер.
-

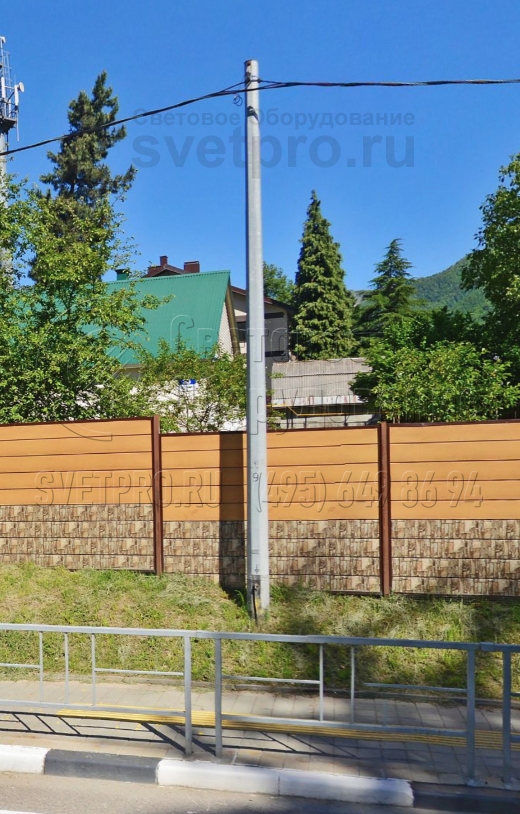

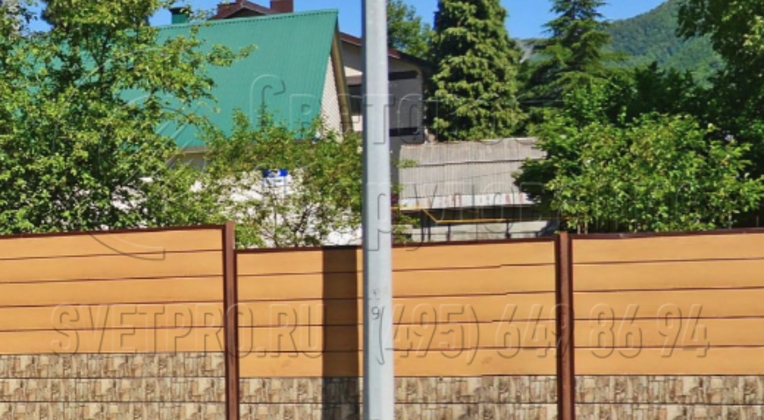

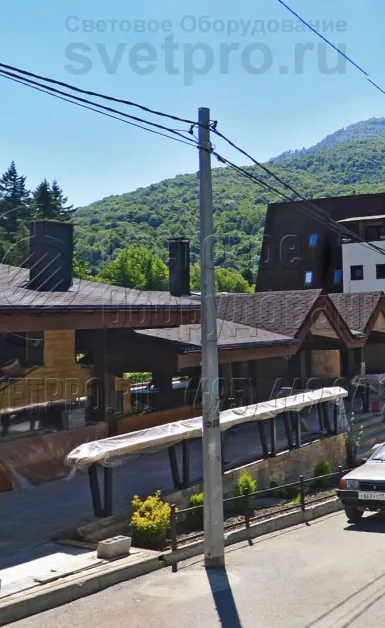

2. При использовании опор СПГ для строительства осветительной инфраструктуры управляющая компания может рассчитывать на срок службы конструкций более 25 лет. При этом не нужно нести дополнительные затраты на обслуживание корпусов. Защита от коррозии обеспечивается слоем цинка на поверхности. -

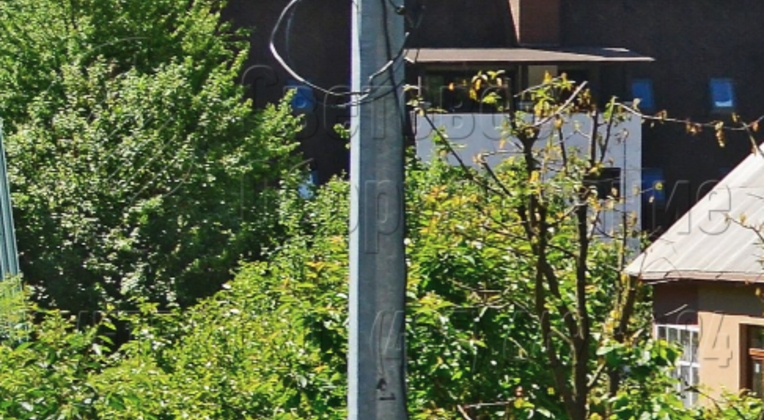

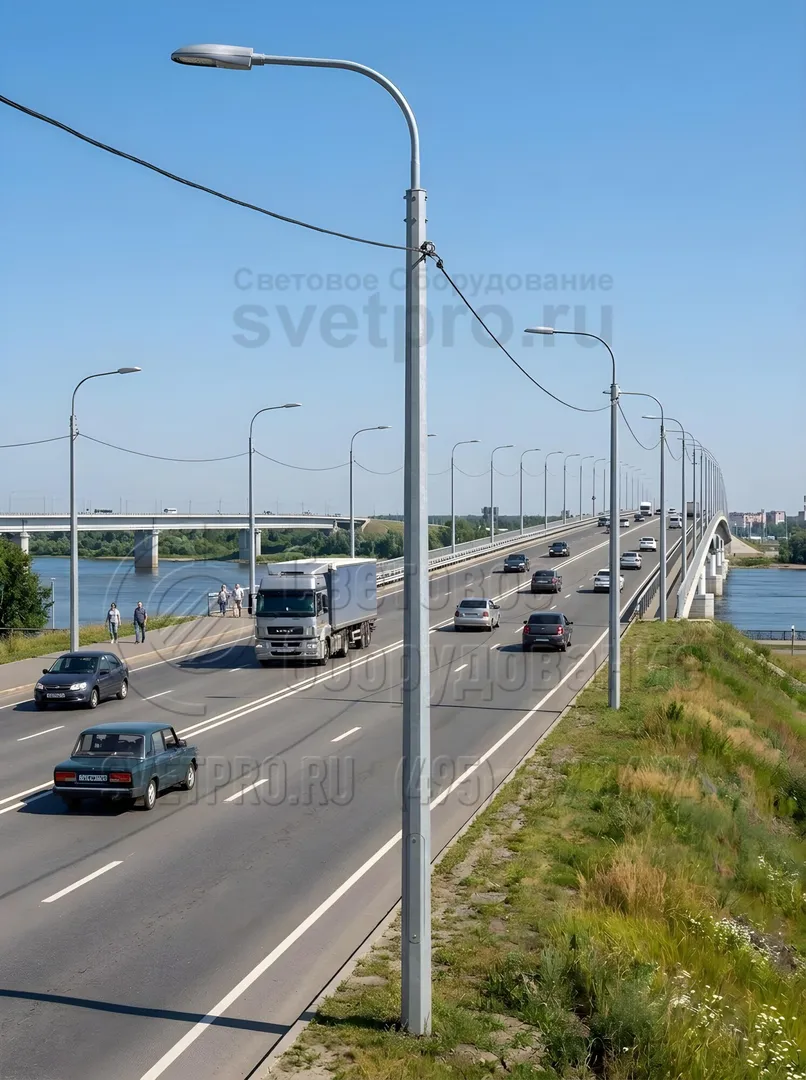

3. Для изготовления опор, изображенных на фото, используется углеродистая сталь. Марка материала подбирается исходя из условий эксплуатации. Производитель может внести изменения в базовую техническую документацию и адаптировать конструкцию для использования в условиях низких температур. -

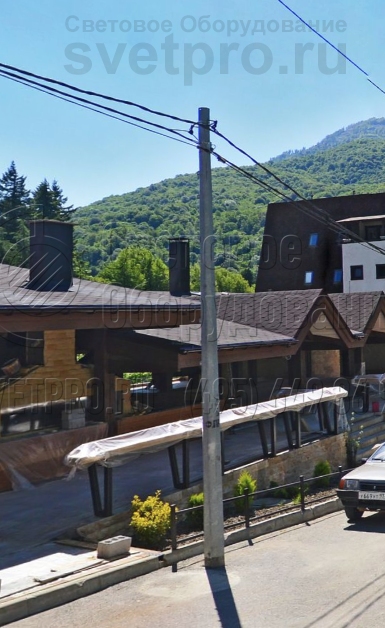

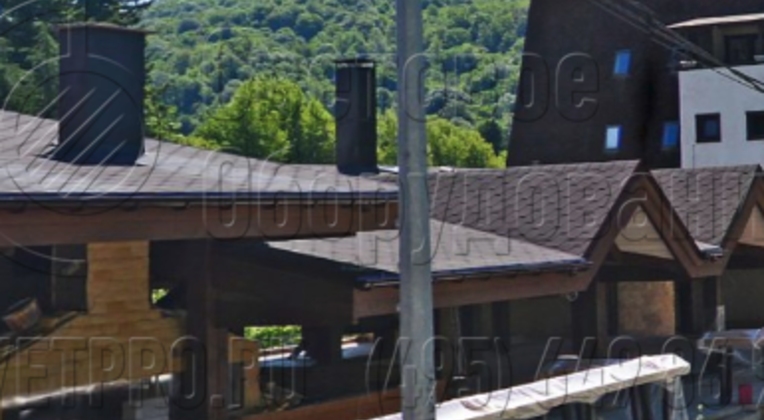

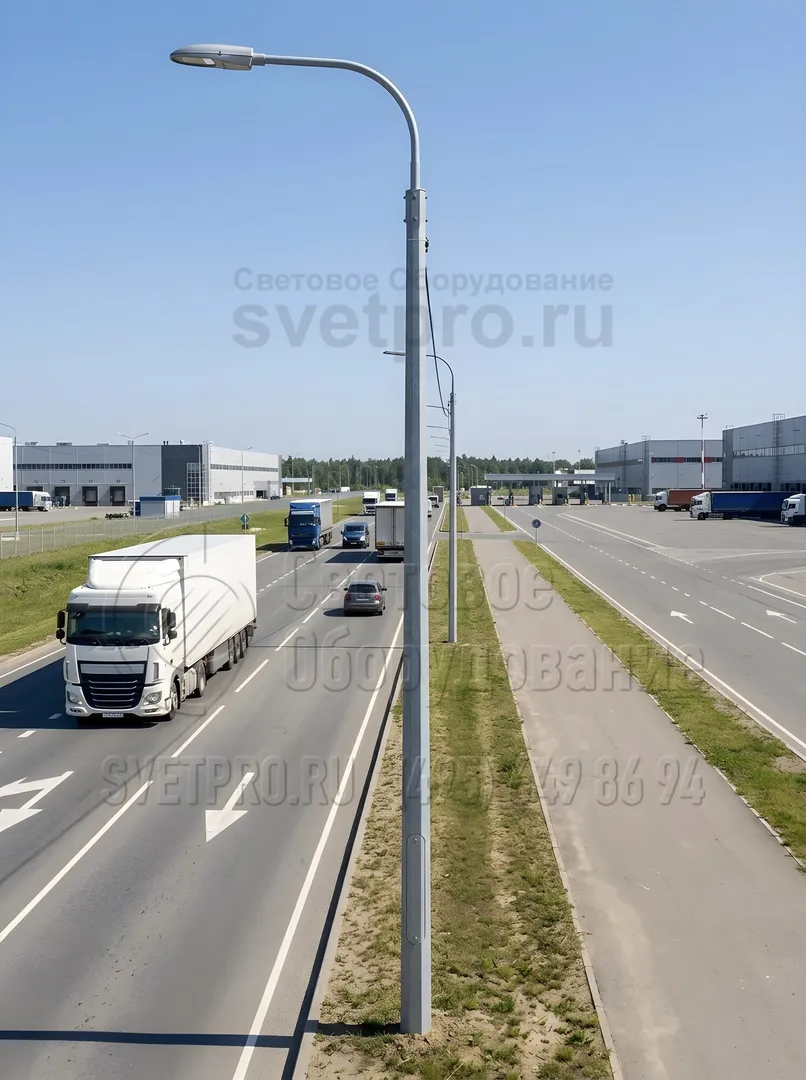

4. Силовые опоры со стволом в форме многогранника и цинковым покрытием хорошо сочетается с оформлением улицы и в индустриальных, и в жилых районах. В примере на фото изделие гармонирует с ограждением, которое отделяет тротуар для пешеходов от автомобильной дороги.
