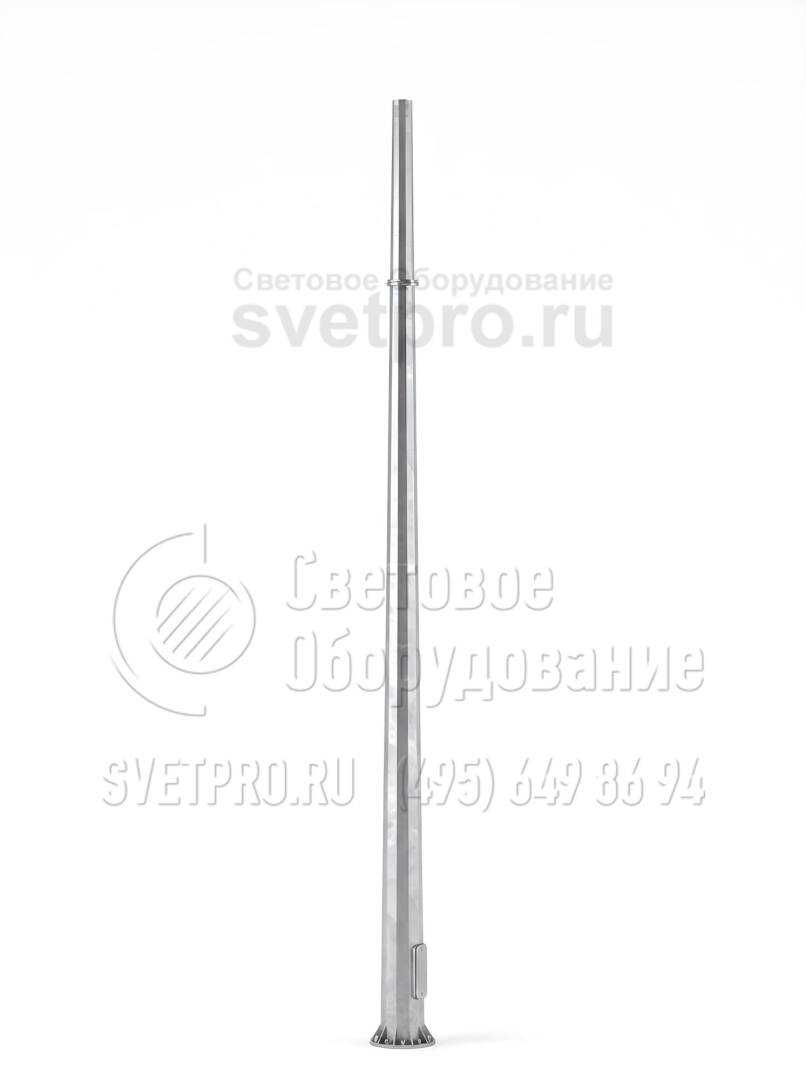

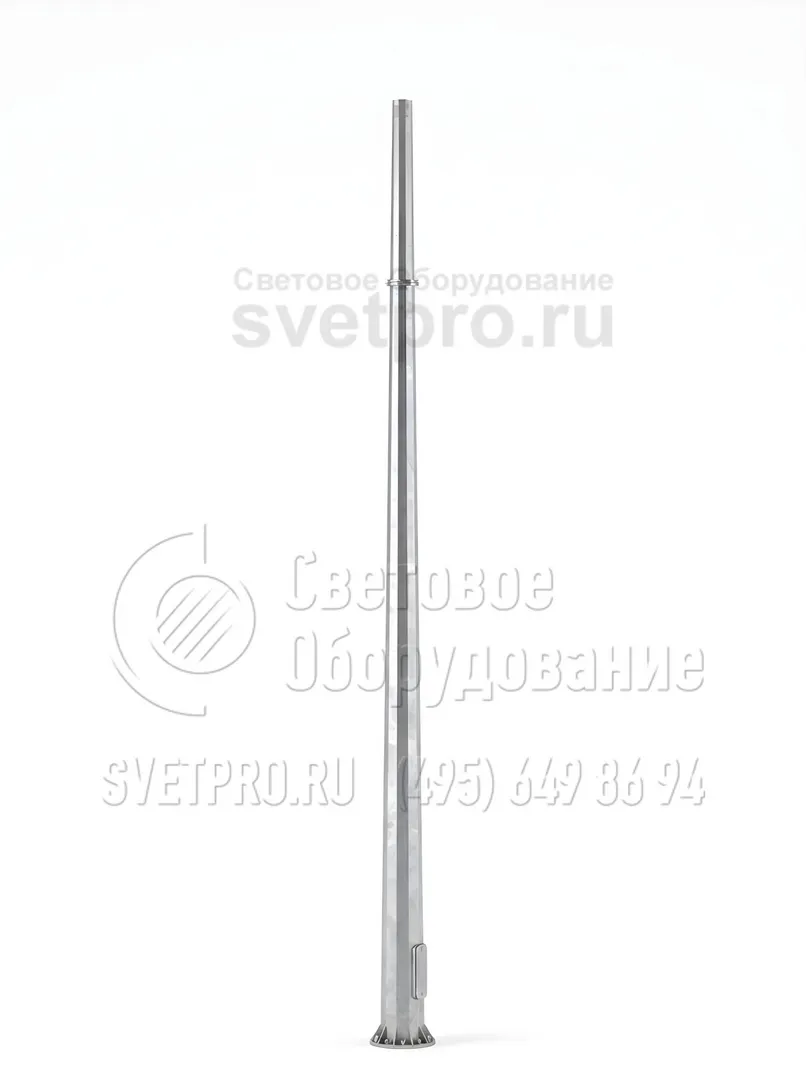

ТФГ-700-10 Опора контактной сети фланцевая граненая высота 10 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФГ-700-10 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Листовая сталь |
| Размер фланца: | 640 мм |
| Нижний диаметр: | 490 мм |
| Верхний диаметр: | 150 мм |
| Вес: | 528,5 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Цена*:
155 458
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФГ-700-10,0-01**-ц | 155 458 ₽ | ЗФ-24/12/Д560-2,5-б | 528,5 | Ф9, Ф10, Ф15 | 700 | 10000 | 2500 | 490 | 150 | М24 | 640 | 560 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Фланцевая опора ТФГ-700-10 – многофункциональная конструкция, используемая для обслуживания контактных линий электротранспорта, организации наружной иллюминации на объектах городской инфраструктуры, улицах и автодорогах, кварталах жилой застройки. Высокая устойчивость к нагрузкам позволяет размещать на столбах рекламные щиты, вывески и указатели, выполнять подвод силовых кабелей.
Опоры ТФГ-700-10 изготавливаются из стального металлопроката. Для получения граненой поверхности изделия, повышающей устойчивость всей конструкции, листы стали сгибаются под прессом и свариваются автоматической сваркой с получением продольного шва. Поверхность металла подвергается горячему цинкованию, что обеспечивает надежную защиту от влаги, развития коррозии и повреждения под действием негативных факторов, а также увеличивает срок эксплуатации изделия до 30 лет.
Наружное освещение с помощью десятиметровых опор организуется посредством размещения на вершине столба прожекторов и светотехники на кронштейнах. Опора монтируется на бетонный фундамент, соединяется с закладным элементом через фланец.
фото с объектов
Фотогалерея
-

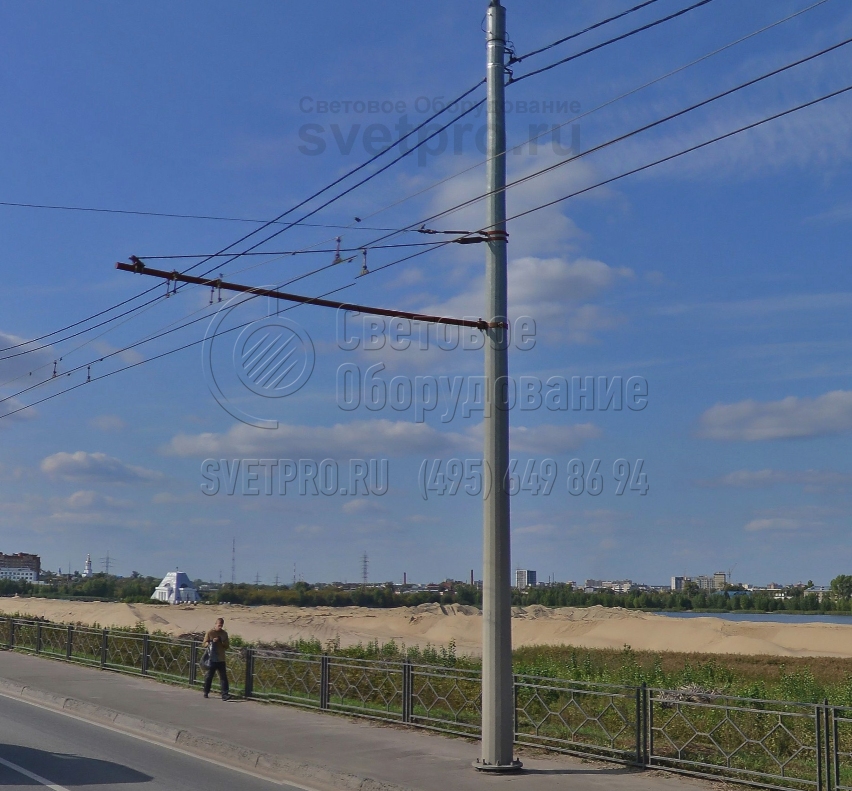

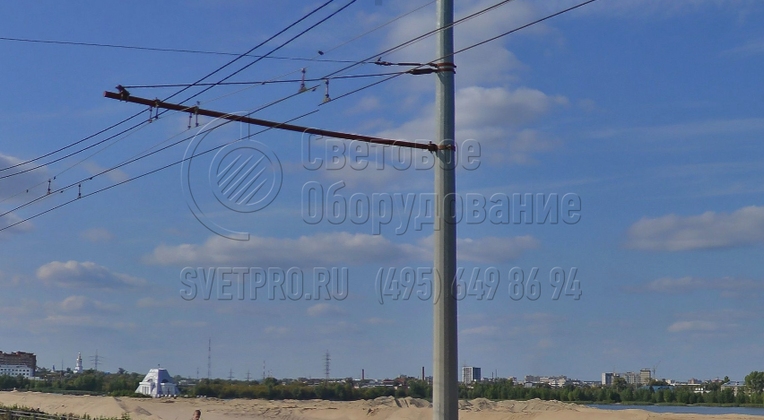

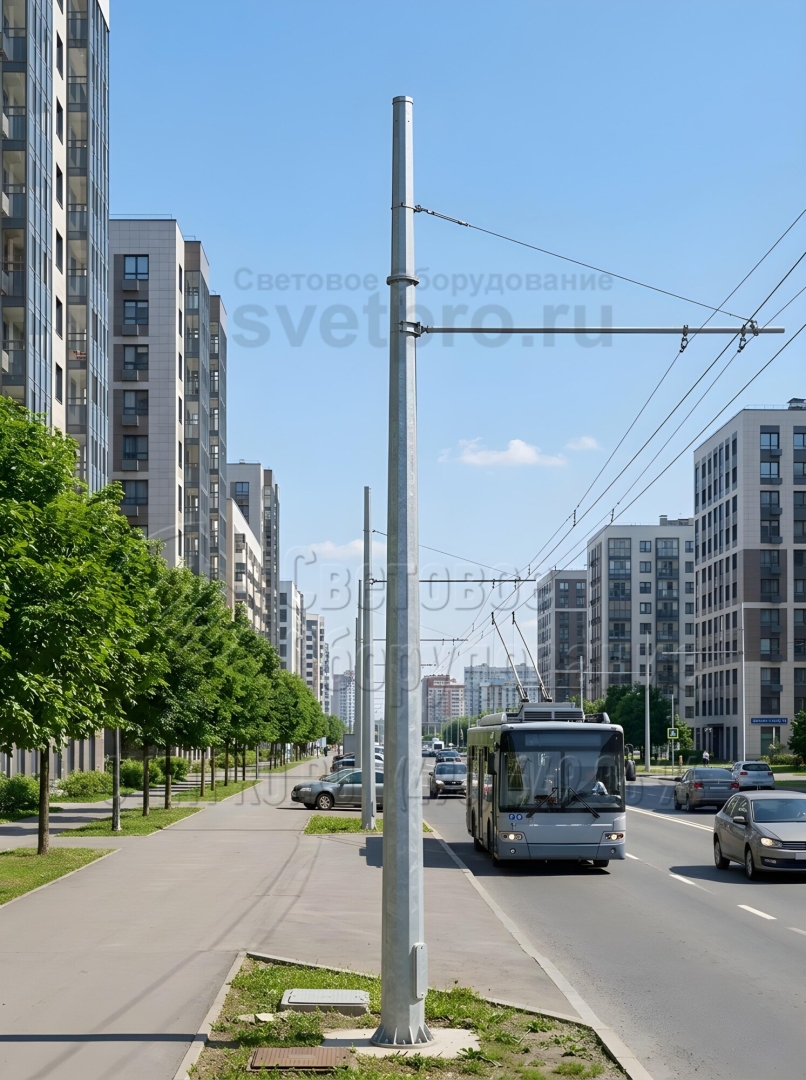

1. Опора ТФГ на фото при высоте наземной части 10 метров может выдержать вес оборудования до 700 кг. В нижней части у нее имеется фланец, который используется для крепления на закладную деталь фундамента. Если ствол опоры будет поврежден, его можно открутить и заменить на новый без замены ЗДФ.
-

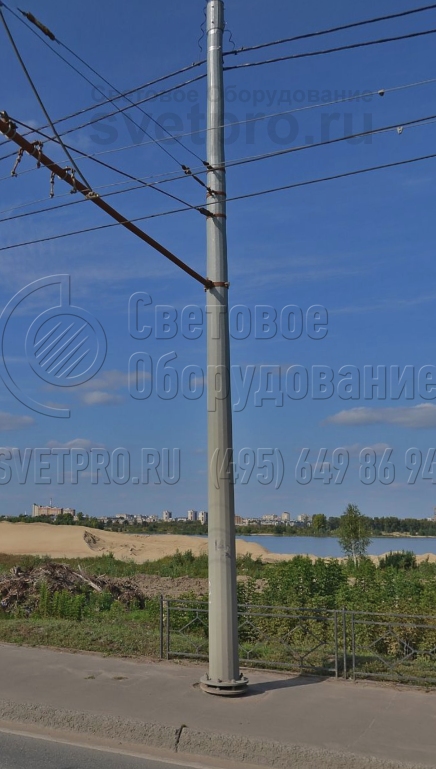

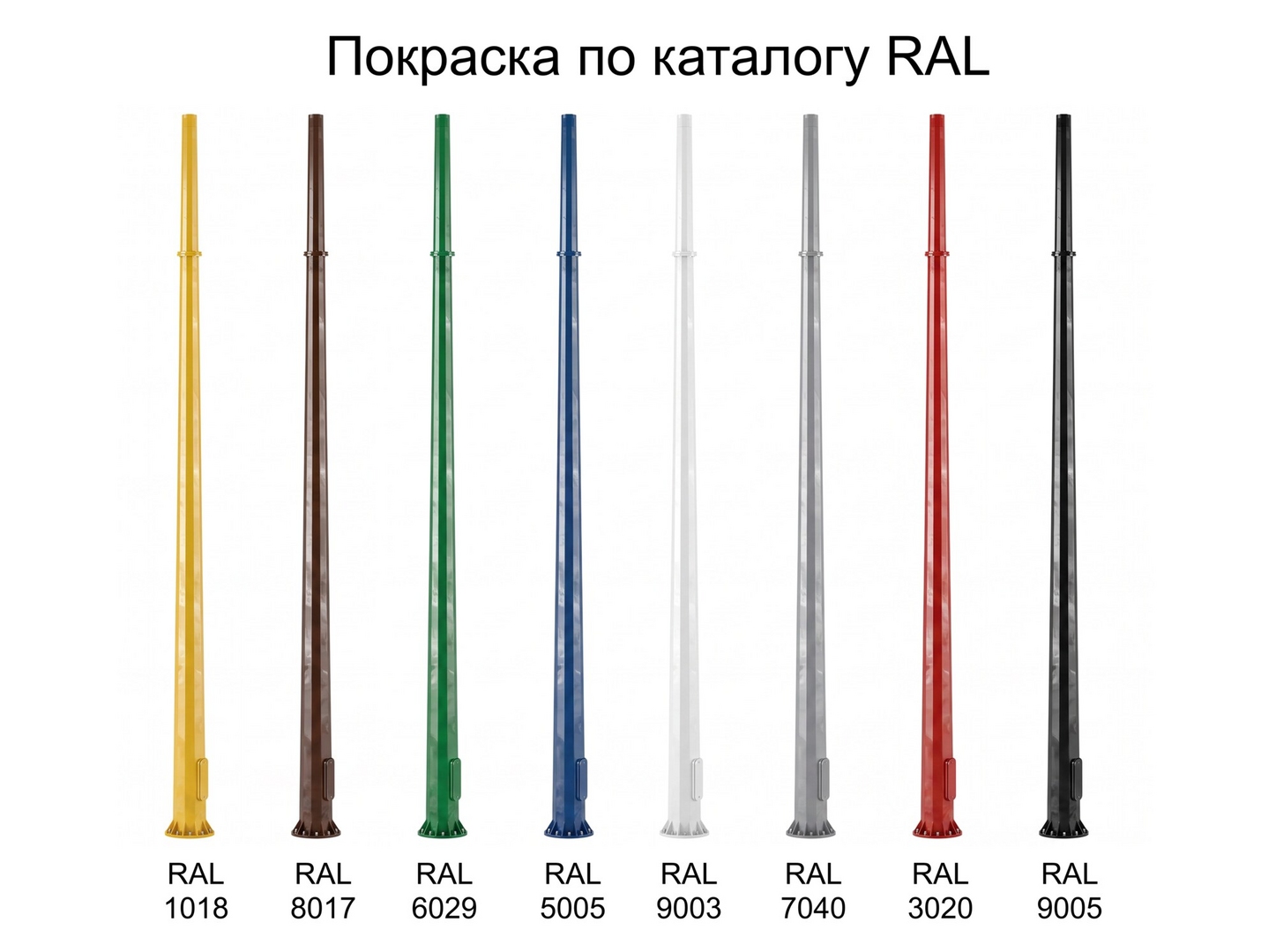

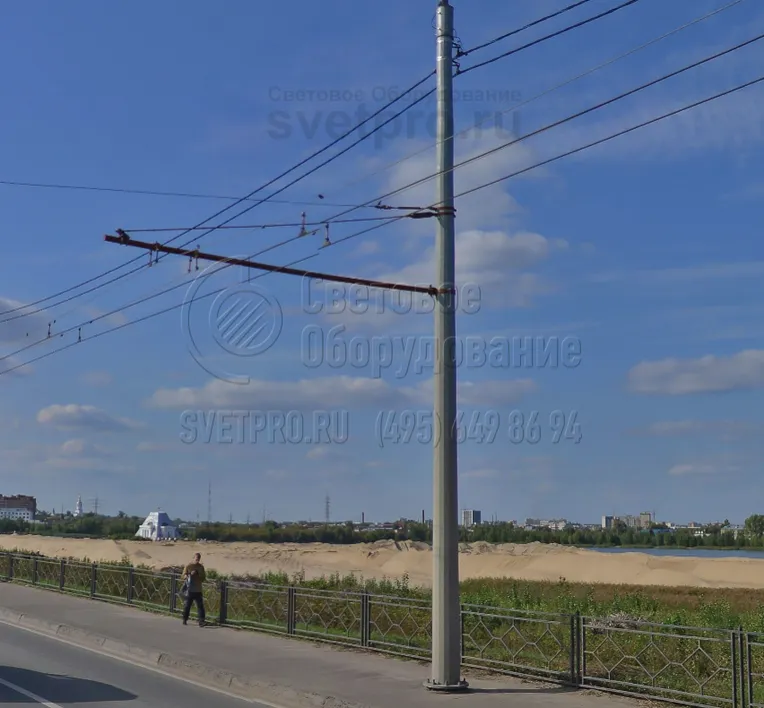

2. Граненые опоры модели ТФГ имеют индустриальный дизайн. Однако они хорошо смотрятся на улицах города. Серебристый цвет поверхности придает защитный слой цинка, который наносится в ваннах с расплавленным металлом. При необходимости опора может окрашиваться в любой оттенок. -

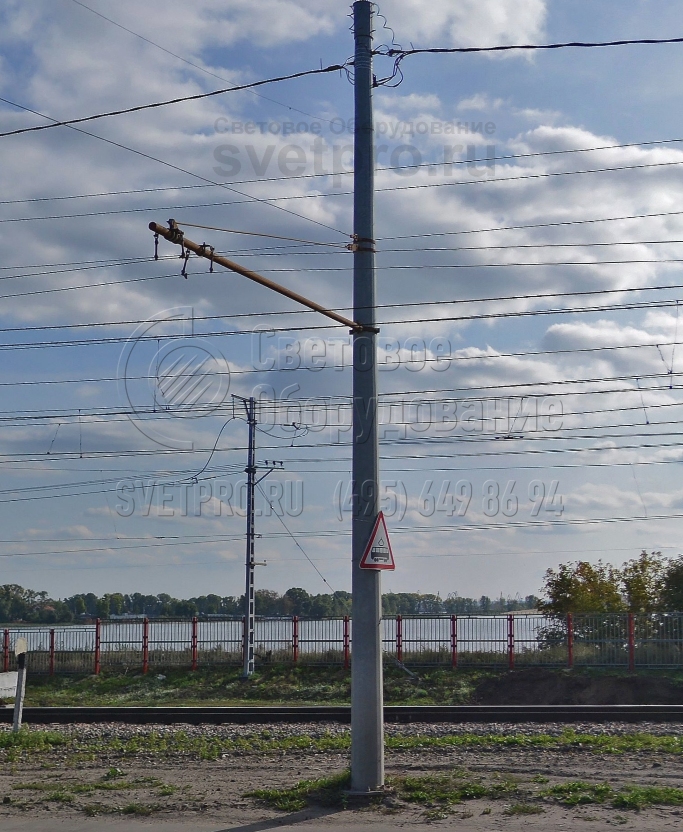

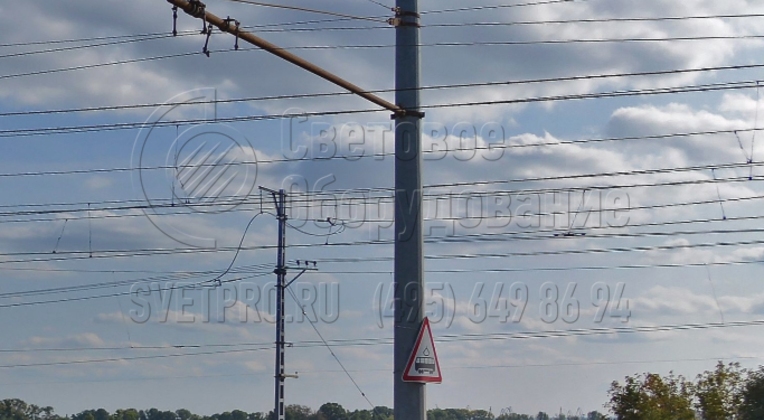

3. Опора ТФГ используется в том случае, когда кроме контактной сети к корпусу необходимо подвесить большое количество силовых линий, дорожные знаки, другое оборудование. Несущая способность увеличивается за счет ребер жесткости. Их роль играют грани стального ствола осветительной опоры. -

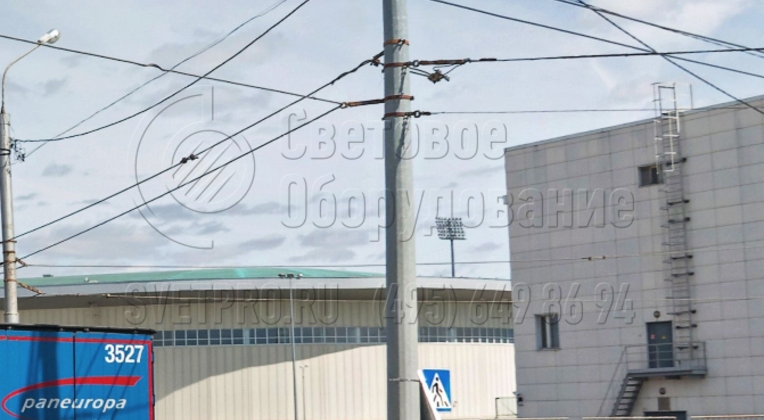

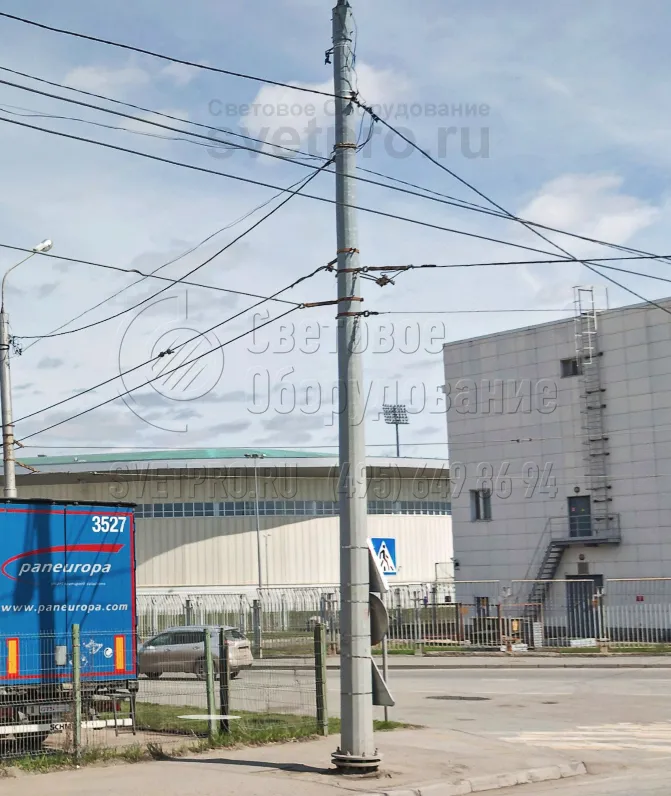

4. На фото представлена опора контактной сети с большим количеством силовых линий, подвешенных на нее. Обратите внимание, что контактная сеть располагается на тросовых растяжках. А самонесущие изолированные кабели крепятся на накладных скобах. -

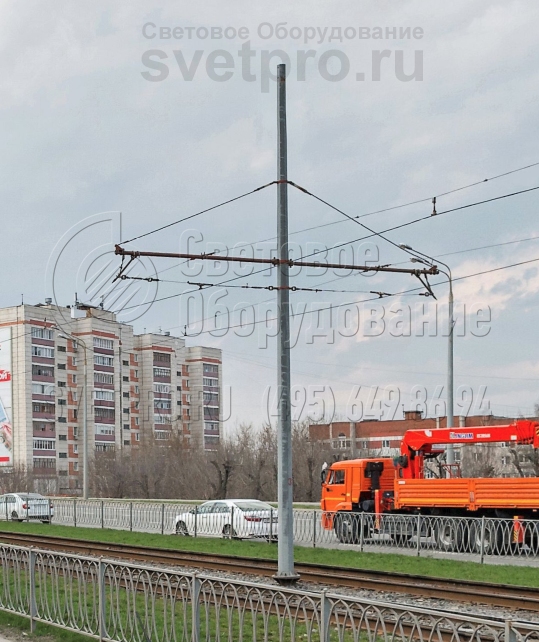

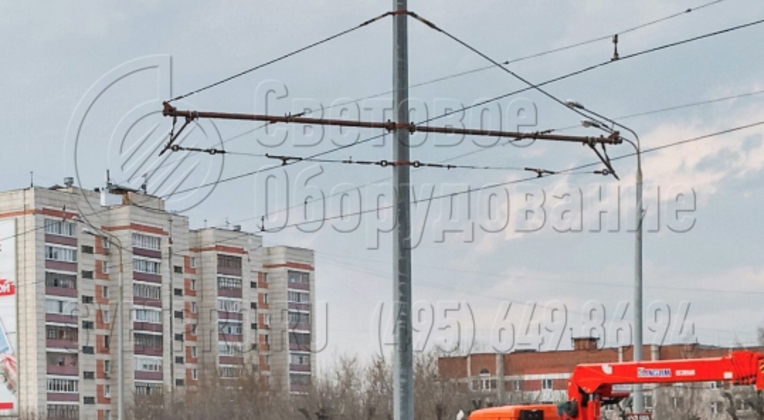

5. На фото приведен пример использования граненой опоры, к которой подвешивается две линии контактной сети для работы трамвая. Так как корпус имеет большую несущую способность, к нему прикреплены сразу две стальные консоли с растяжками. Это позволяет сэкономить на строительстве.
