ТФГ Опора контактной сети фланцевая граненая

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > ТФГ Опора контактной сети фланцевая граненая
Область применения:
  • Опоры данной серии предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей (совместно с кронштейнами).
Назначение:
  • Опоры освещения
Покрытие (фильтр): Горячее цинкование
Покрытие: Горячее цинкование
Артикул производителя: ТФГ
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Материал: Листовая сталь
Размер фланца: 560-860 мм
Нижний диаметр: 380-600 мм
Верхний диаметр: 150-250 мм
Вес: 405-978 кг
Высота: 9-10 м
Форма опоры: Граненая
Подвод кабеля: Верх
Хорошая цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

как выбрать опору?

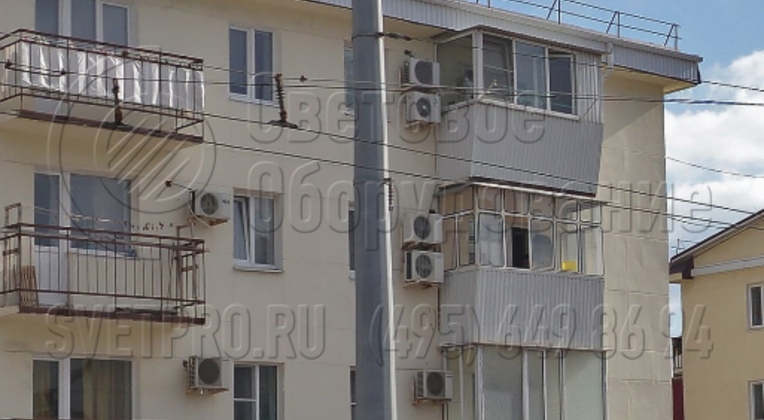

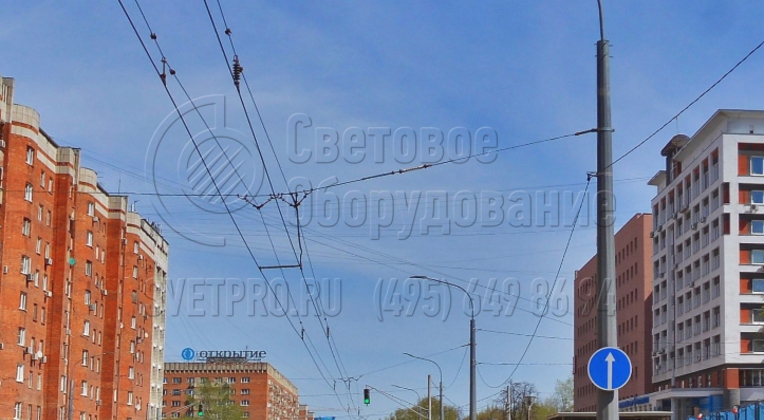

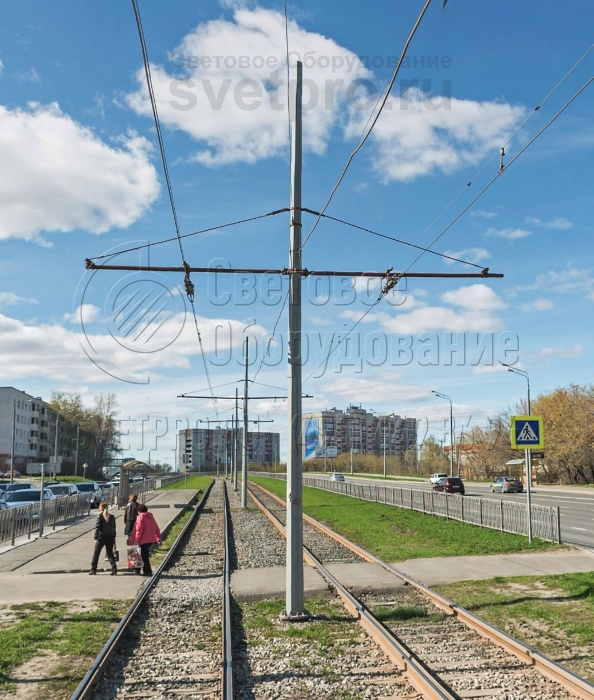

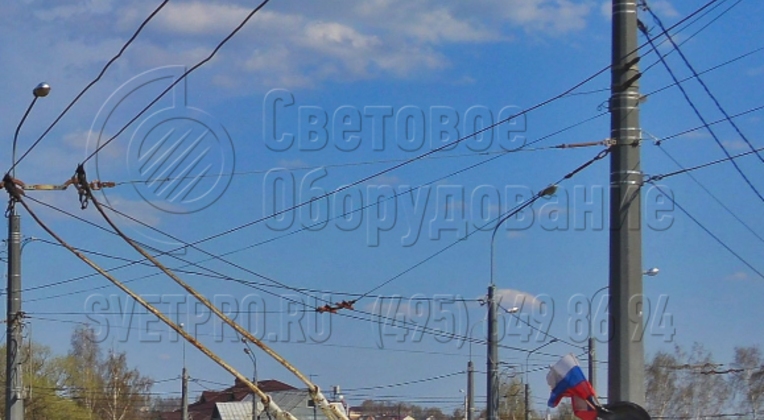

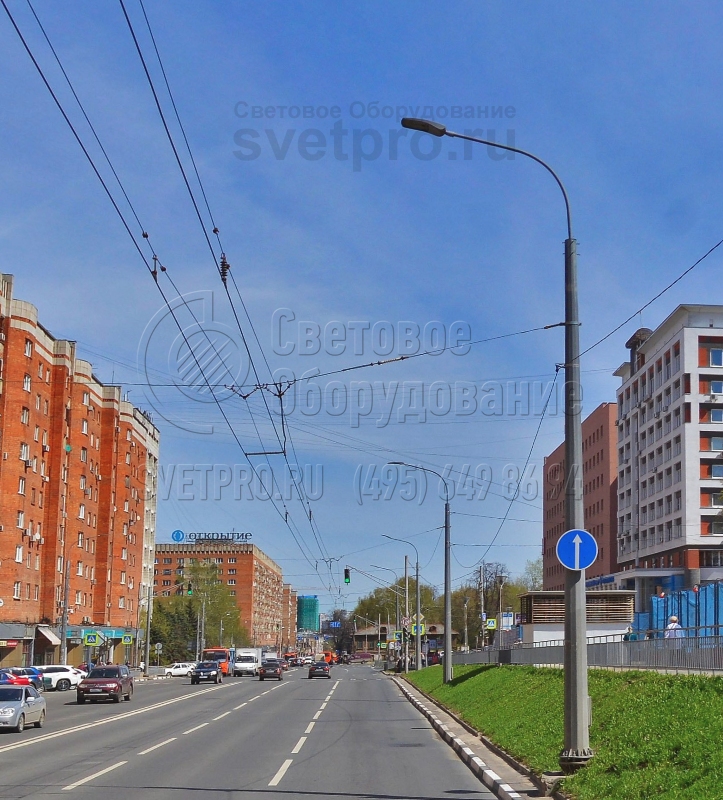

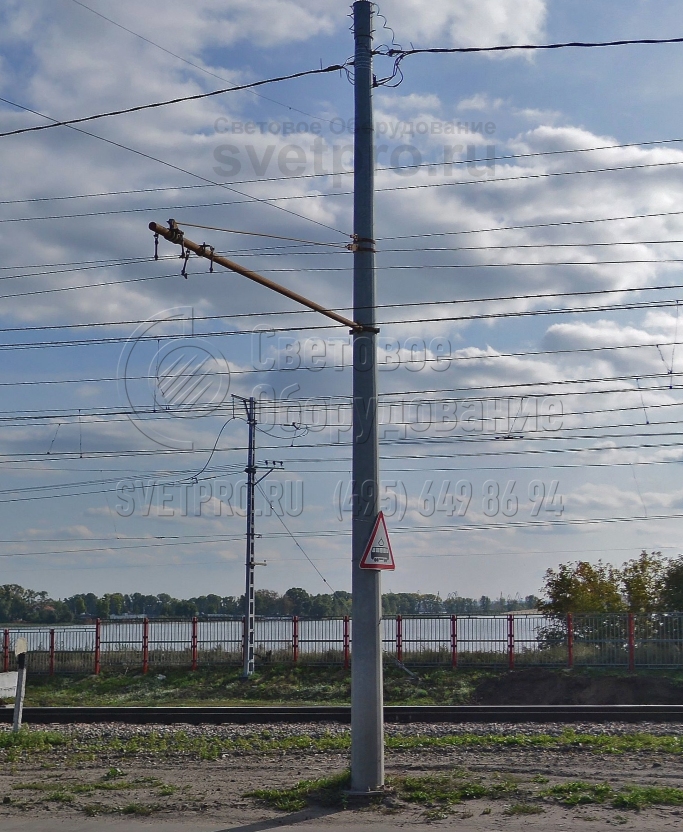

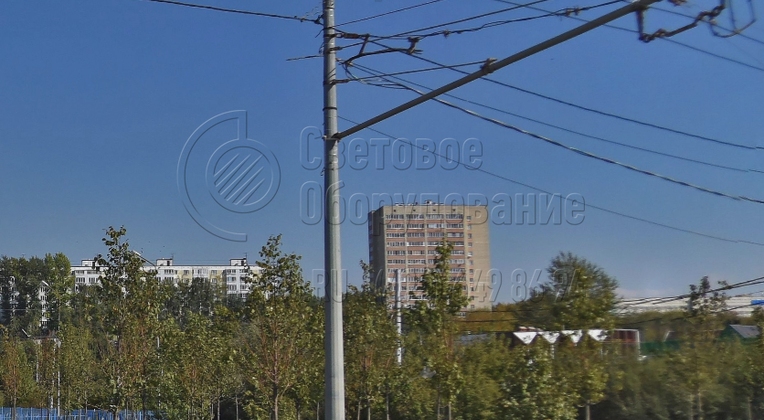

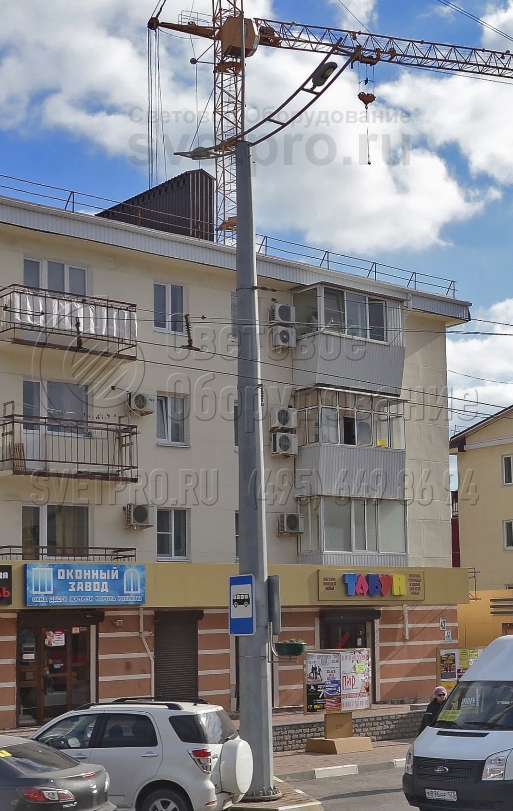

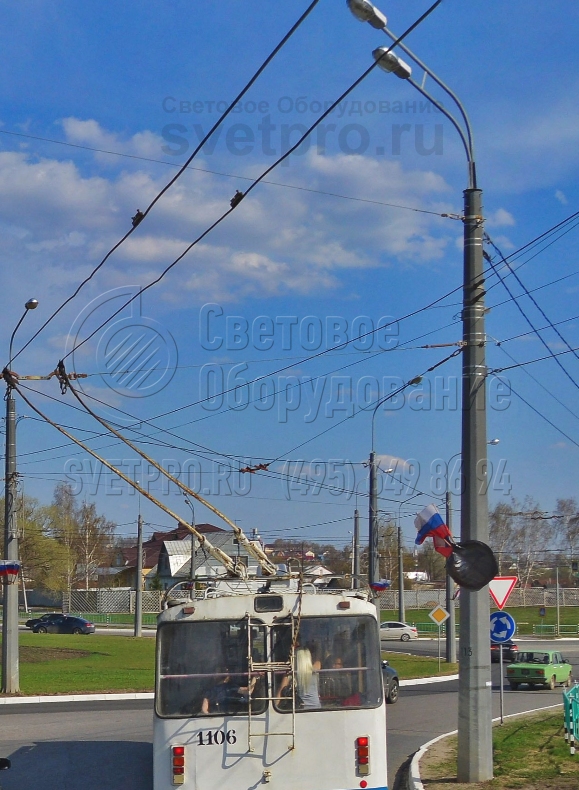

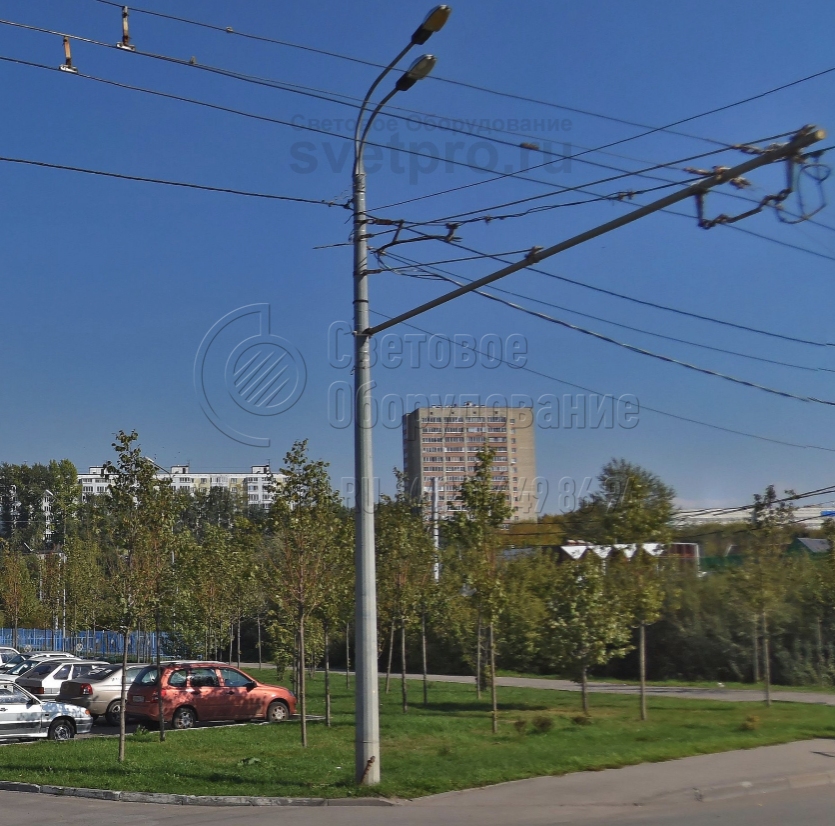

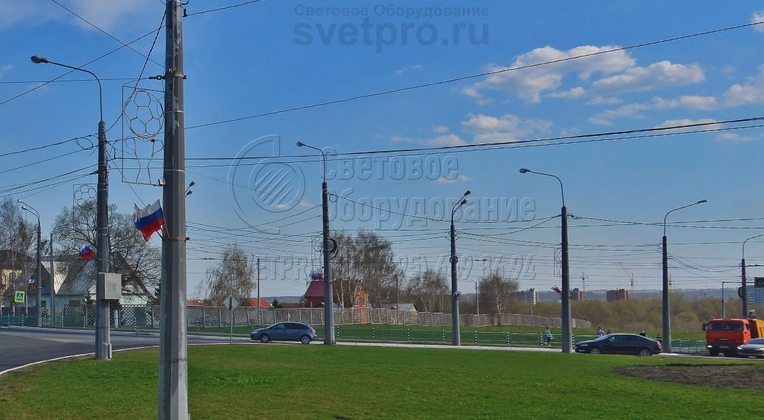

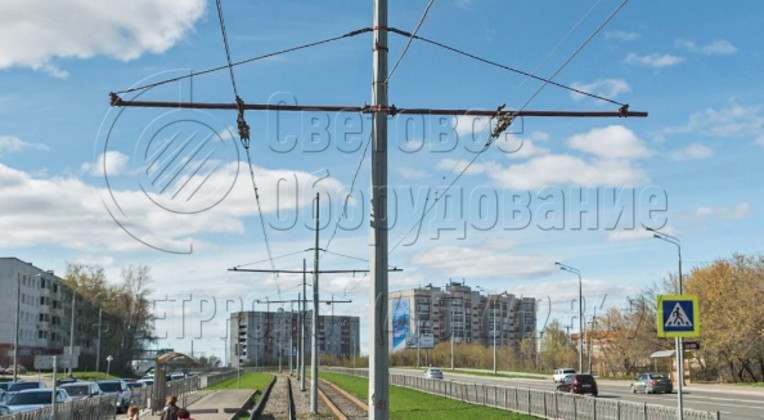

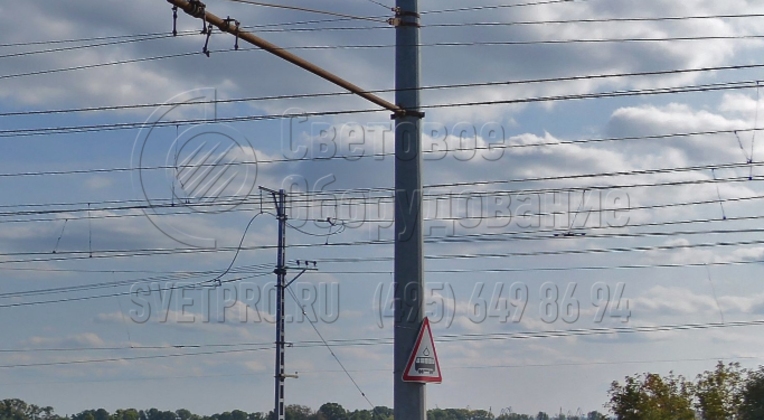

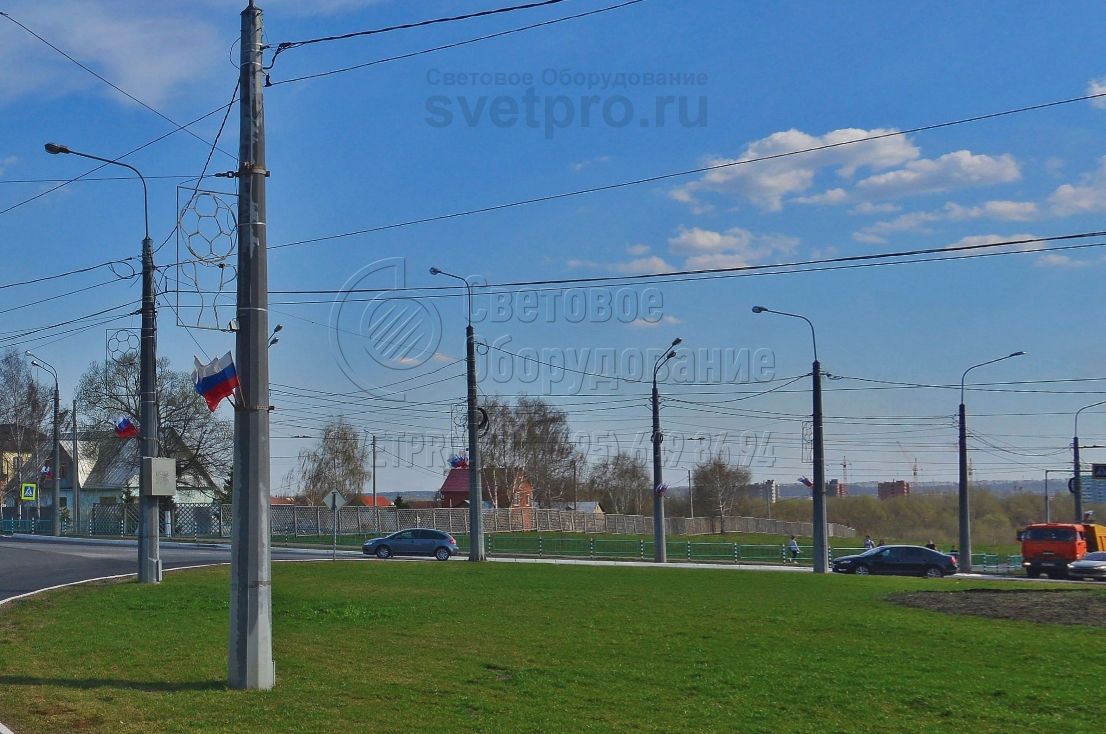

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НазваниеНаименование опорыНаименование закладного элемента фундаментаМасса*, кгОбозначение установочного места кронштейнаP, кгH, ммh1, ммDн, ммDв, ммd, ммА, ммБ, мм
ТФГ-700-9 ТФГ-700-9,0-01**-ц ЗФ-24/12/Д460-2,5-б 400,5 Ф9, Ф10, Ф15 700 9000 2500 395 150 М24 540 460
ТФГ-700-10 ТФГ-700-10,0-01**-ц ЗФ-24/12/Д560-2,5-б 528,5 Ф9, Ф10, Ф15 700 10000 2500 490 150 М24 640 560
ТФГ-1000-9 ТФГ-1000-9,0-01**-ц ЗФ-30/12/Д510-3,0-б 476 Ф14, Ф19 1000 9000 3000 430 200 М30 620 510
ТФГ-1000-10 ТФГ-1000-10,0-01**-ц ЗФ-30/12/Д550-3,0-б 559 Ф14, Ф19 1000 10000 3000 470 200 М30 660 550
ТФГ-1500-9 ТФГ-1500-9,0-01**-ц ЗФ-36/12/Д520-3,0-б 638,5 Ф11, Ф18 1500 9000 3000 425 220 М36 640 520
ТФГ-1500-10 ТФГ-1500-10,0-01**-ц ЗФ-36/12/Д560-3,0-б 747,5 Ф12, Ф17 1500 10000 3000 465 220 М36 680 560
ТФГ-1800-9 ТФГ-1800-9,0-01**-ц ЗФ-36/12/Д560-3,0-б 706,5 Ф12, Ф17 1800 9000 3000 460 250 М36 690 560
ТФГ-1800-10 ТФГ-1800-10,0-01**-ц ЗФ-36/12/Д600-3,0-б 822,5 Ф12, Ф17 1800 10000 3000 500 250 М36 730 600
ТФГ-2000-9 ТФГ-2000-9,0-01**-ц ЗФ-36/12/Д600-3,0-б 749,5 Ф12, Ф17 2000 9000 3000 490 250 M36 730 600
ТФГ-2000-10 ТФГ-2000-10,0-01**-ц ЗФ-36/12/Д620-3,5-б 857 Ф12, Ф17 2000 10000 3500 520 250 M36 750 620
ТФГ-2500-9 ТФГ-2500-9,0-01**-ц ЗФ-36/12/Д620-3,5-б 776,5 Ф12, Ф17 2500 9000 3500 520 250 М36 750 620
ТФГ-2500-10 ТФГ-2500-10,0-01**-ц ЗФ-36/12/Д670-3,5-б 918 Ф12, Ф17 2500 10000 3500 575 250 М36 800 670
ТФГ-3000-9 ТФГ-3000-9,0-01**-ц ЗФ-36/12/Д670-3,5-б 840 Ф12, Ф17 3000 9000 3500 570 250 М36 800 670
ТФГ-3000-10 ТФГ-3000-10,0-01**-ц ЗФ-36/12/Д730-3,5-б 991 Ф12, Ф17 3000 10000 3500 630 250 М36 850 730

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

ОПИСАНИЕ

Опоры ТФГ – это трубчатые фланцевые конструкции граненого типа, предназначенные для обслуживания контактных сетей городского электротранспорта, освещения площадей, дорог, транспортных развязок, микрорайонов, для установки информационных и рекламных щитов и подводки силовых кабелей.

Конструкция опор ТФГ

Конструкция опор этого типа состоит из листового металлопроката, характеристики которого зависят от климатических условий региона эксплуатации опор. Их поверхность имеет защитный слой, изготовленный по методу горячего цинкования, который обеспечивает антикоррозийные свойства опор и противостоит негативному воздействию внешних факторов. При необходимости конструкцию можно дополнительно обработать лакокрасочным покрытием.

Для размещения осветительного оборудования на опорах могут применяться консольные кронштейны. Для подводки силовых кабелей они оснащены специальными окнами и кожухами.

Установка опор ТФГ требует предварительного строительства фундамента из железобетона. Его размеры и параметры рассчитываются в зависимости от веса конструкции, ее высоты, особенностей грунта и климата местности.

НАЗНАЧЕНИЕ

Опоры данной серии ТФГ предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей. Опоры данной серии удовлетворяют требованиям прочности и жесткости при воздействии нормированной боковой статической нагрузки. На опору можно устанавливать специальную арматуру для подвеса контактных линий электротранспорта (арматура заказывается отдельно).

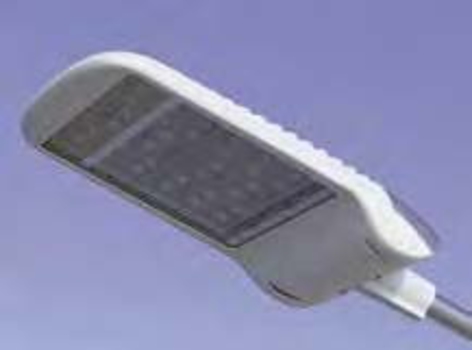

Светильник GALAD Волна LED
  • Мощность – 100–200 Вт. Источник света: светодиоды.
  • Корпус изготовлен из алюминия методом литья под давлением.
  • Степень защиты светильника – IP65.
  • Универсальный узел крепления позволяет установить светильник торшерным или консольным способом.
Кронштейн «Гранд» (серия 3)
  • Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с опорой).
  • За счет опорного фланца и внутренней трубы кронштейн прочно и надежно закрепляется на опоре.
  • Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

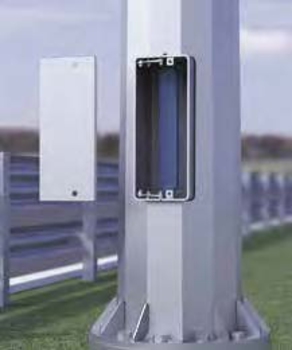

Ревизионный лючок
  • В опоре предусмотрен ревизионный лючок с планкой для установки электрокомплектующих.
  • Лючок имеет специальное усиление, которое обеспечивает жесткость и прочность конструкции.
  • Опора предусматривает как подземный, так и воздушный подвод питания.
  • Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе и выполняется по индивидуальному проекту).
  • На всех этапах изготовления осуществляется контроль качества продукции.
Фланцевое соединение
  • Опора имеет фланцевый узел крепления, что облегчает еe транспортировку и установку.
  • Закладной фланцевый элемент служит для передачи нагрузок от устанавливаемой опоры на фундаментный блок, выполняемый из бетона.

Установка опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе стальной фланцевый закладной элемент. Закладные элементы для данного типа опор выполняются трубными (ЗФ) или анкерными (ЗА, под запрос) и поставляются отдельно. Основные параметры фундамента (количество и марка бетона) определяются исходя из климатических условий района эксплуатации и параметров грунта.

Установка оборудования

Благодаря высокой прочности и жёсткости опоры ТФГ допускается установка кронштейнов с большим количеством светильников. На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

Преимущества

  • В качестве материала используется высококачественный листовой металл (сталь С345 по ГОСТ 27772–88) толщиной от 6 до 8 мм ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
  • Сварные швы выполняются на линии автоматической сварки, что делает их прочными и долговечными. Полное соответствие ГОСТ 14771, ГОСТ 23518 и ГОСТ 14776.
  • Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации без восстановления защитного покрытия.
  • Сечение ствола имеет форму многоугольника (12 граней), благодаря чему опора имеет малый вес, что облегчает еe доставку и установку.
  • Ревизионное окно и фланец имеют специальное усиление, что обеспечивает повышенную прочность опоры.
  • Возможен как воздушный, так и подземный подвод кабеля.
