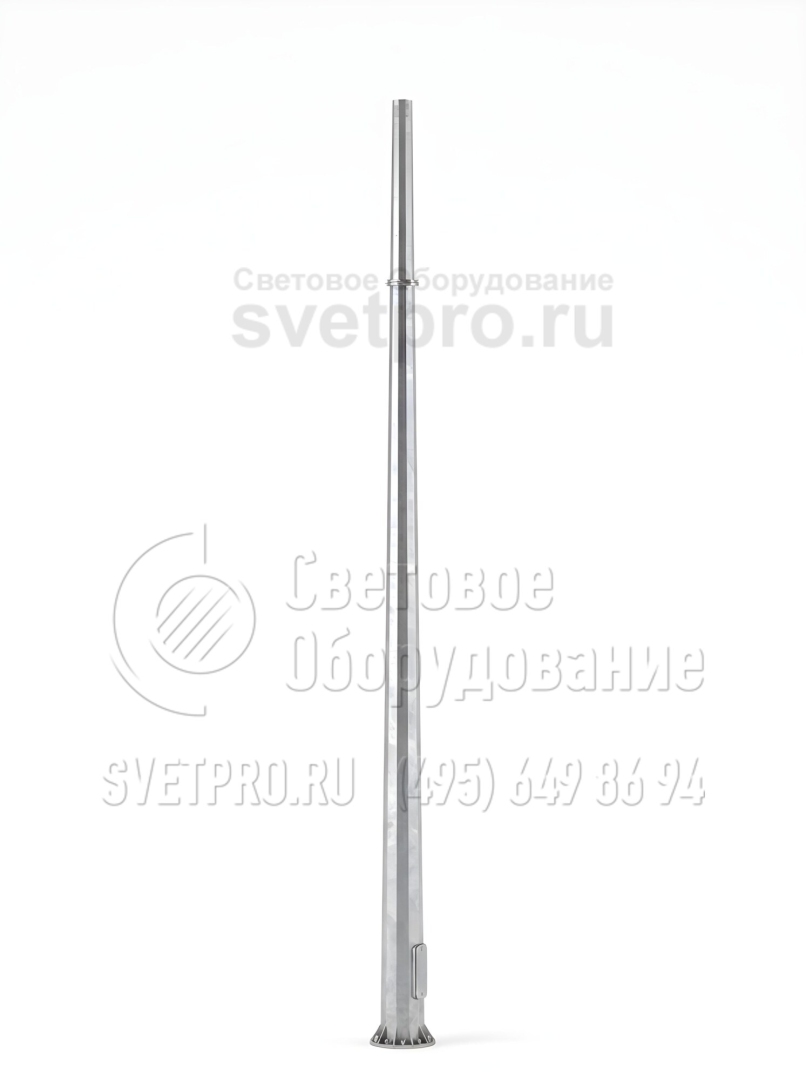

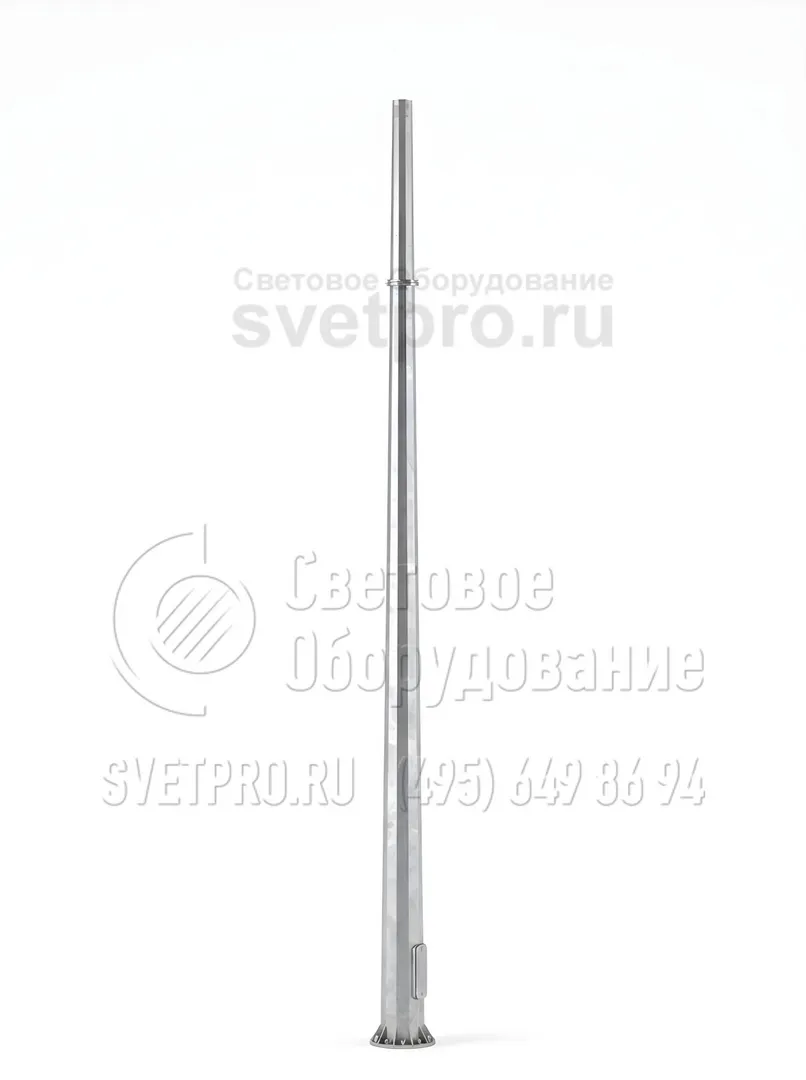

ТФГ-700-9 Опора контактной сети фланцевая граненая высота 9 метров
Покрытие
Горячее цинкование
Высота опоры, м
9
10
Цена*:
117 807
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опорная конструкция ТФГ-700-9 фланцевого типа применяется для обслуживания контактной электротранспортной сети. Столбы 9 м размещаются для организации наружной подсветки на городских площадях, в жилых микрорайонах, вдоль автодорог. Расчетная нагрузка до 700 кг позволяет устанавливать на столбах рекламные конструкции, выполнять подводку силовых проводов.
Опорные столбы изготавливаются из листовой стали, сгибаемой под прессом для получения граней. Качество и характеристики металла полностью соответствуют выбранному региону эксплуатации опор. Поверхность изделий защищается от коррозии и внешнего воздействия горячим цинкованием. При необходимости поверхность изделия может окрашиваться лакокраской любого оттенка. Граненая поверхность столба снижает вес изделия, что упрощает его доставку и монтаж.
Светотехника устанавливается на кронштейнах, силовые проводя подводятся с помощью специальных кожухов. Опора монтируется на бетонное основание посредством соединения с закладным элементом через фланец.

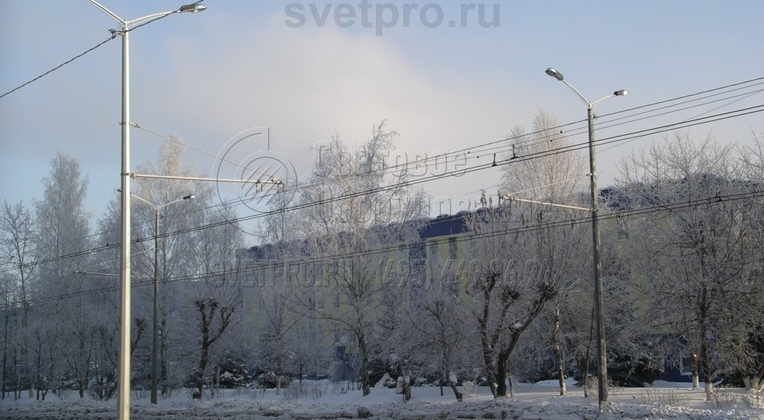

фото с объектов

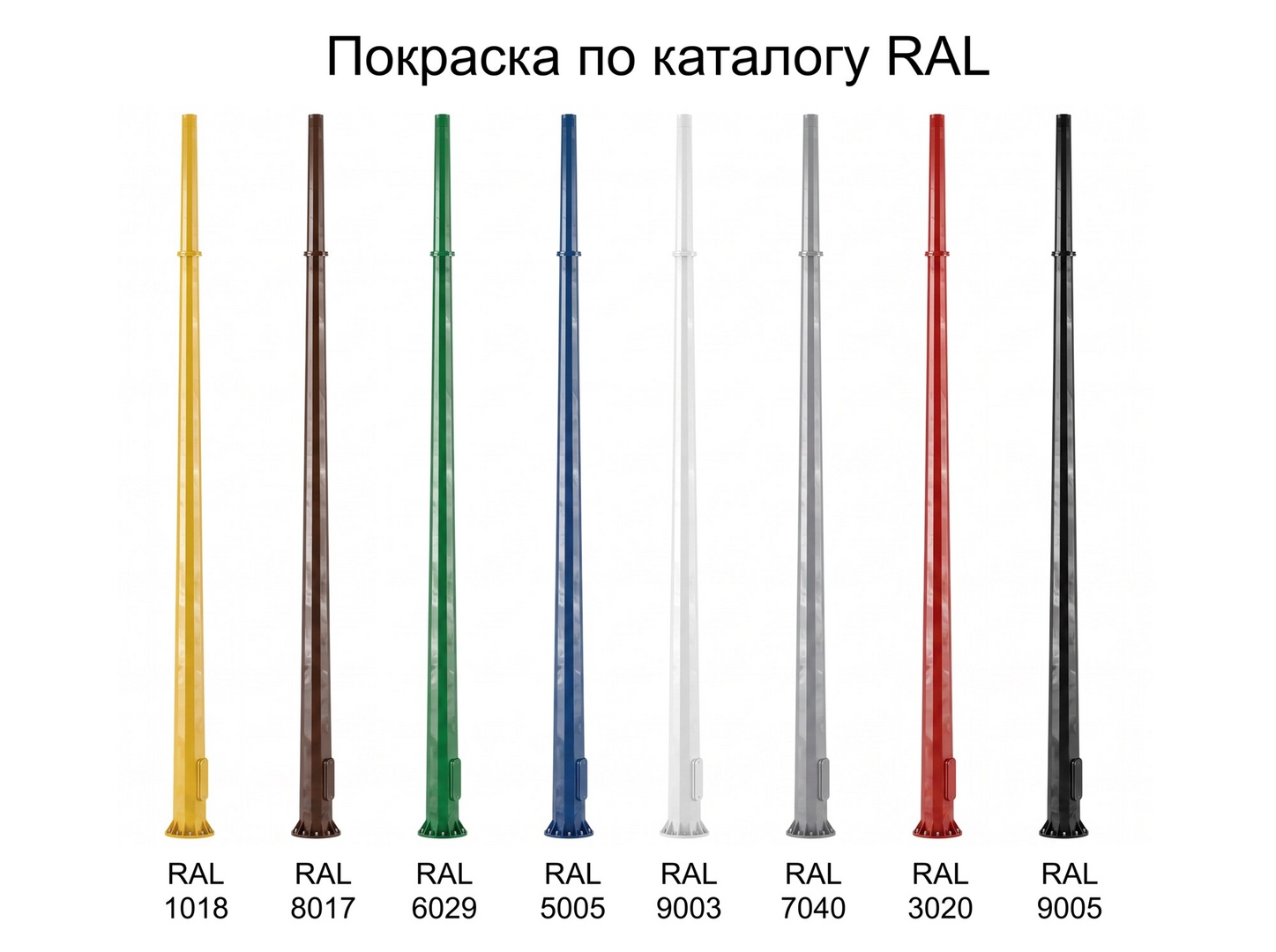

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | ТФГ-700-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Листовая сталь |
| Размер фланца: | 540 мм |
| Нижний диаметр: | 395 мм |
| Верхний диаметр: | 150 мм |
| Вес: | 400,5 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФГ-700-9,0-01**-ц | 117 807 ₽ | ЗФ-24/12/Д460-2,5-б | 400,5 | Ф9, Ф10, Ф15 | 700 | 9000 | 2500 | 395 | 150 | М24 | 540 | 460 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -

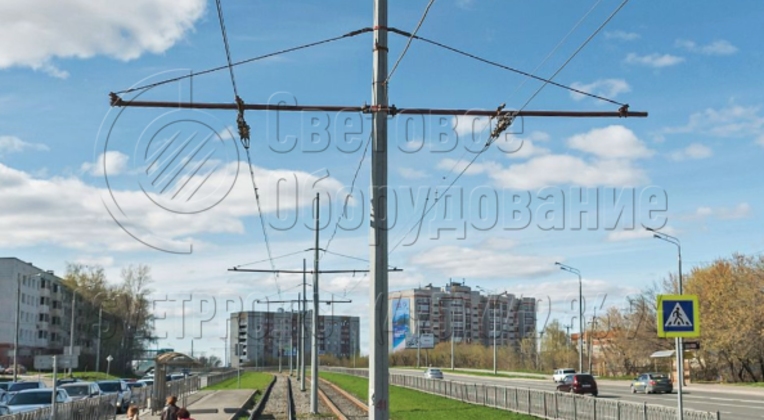

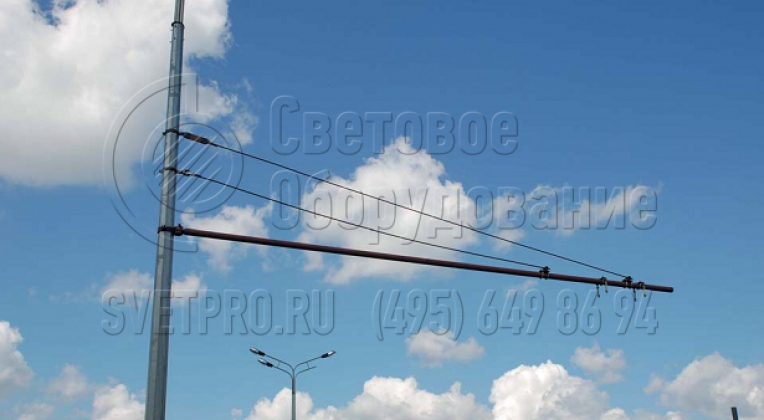

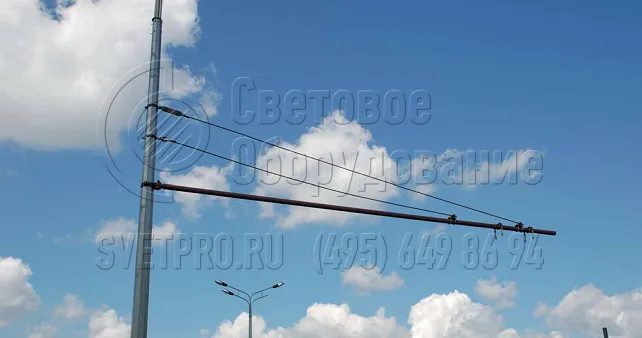

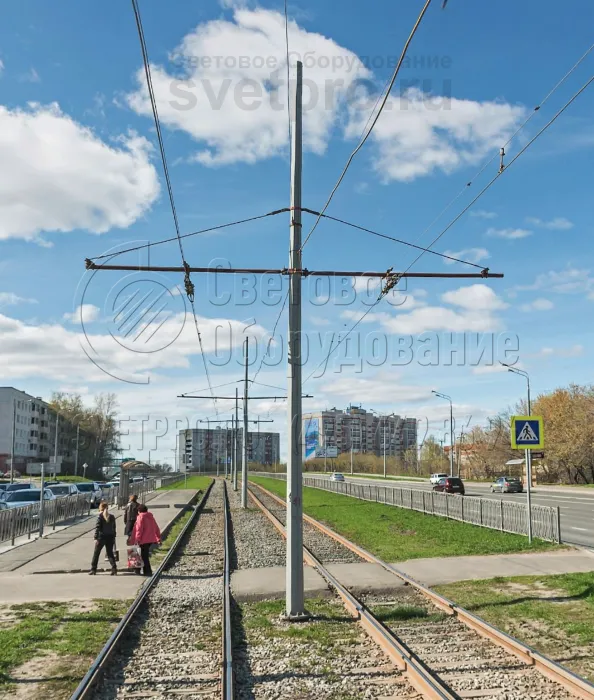

7. На фото изображена специализированная конструкция с граненым стволом для прокладки контактной сети троллейбусов. В этом варианте используется жесткая консоль, которая удерживается двумя тросовыми растяжками. Так можно закрепить провода к одной опоре, а не двум противоположным. -

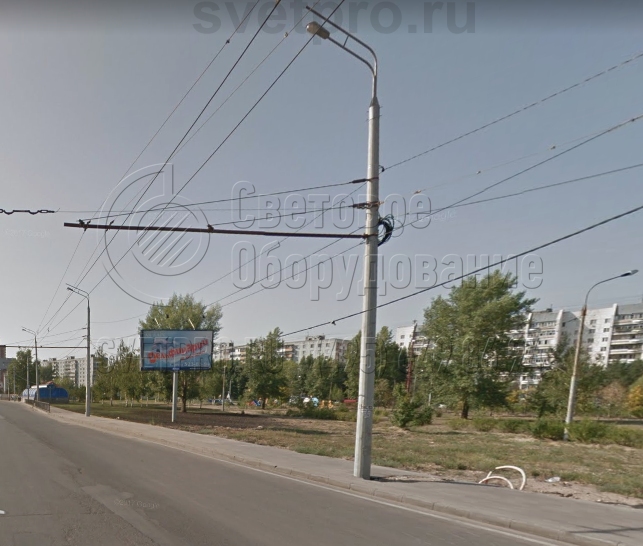

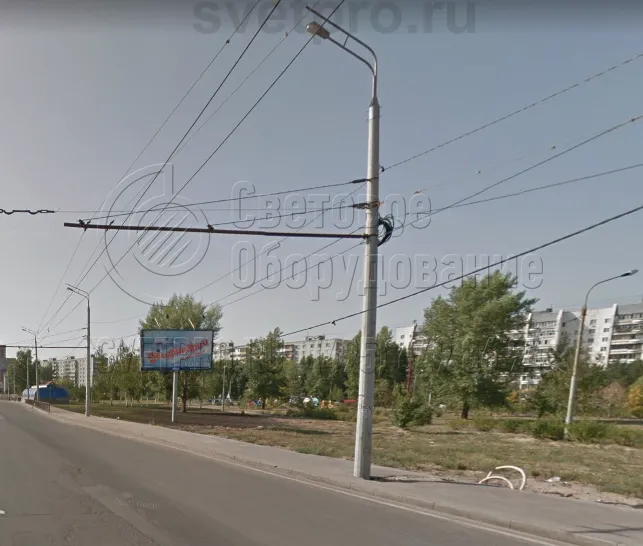

8. Силовая линия к специальной опоре на фото проложена по воздуху. В этом случае увеличивается количество проводов, которые захламляют воздушное пространство улицы. Но рыть котлованы для прокладки кабеля не нужно, поэтому затраты на строительство инженерной инфраструктуры значительно снижаются. -
9. Опоры из листовой стали со стволом с многогранным поперечным сечением имеют гарантированный производителем срок службы до 25 лет. В течение этого времени указанная в технической документации прочность и несущая способность не уменьшаются. Защита от коррозии обеспечивается цинкованием. -

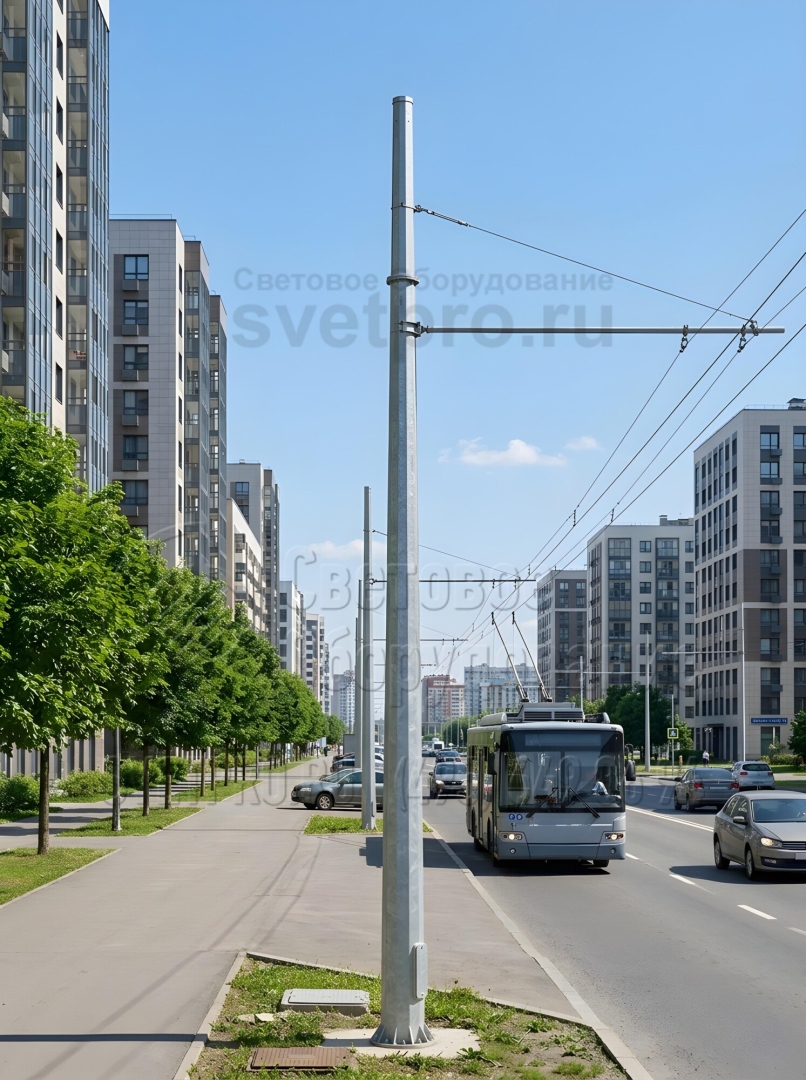

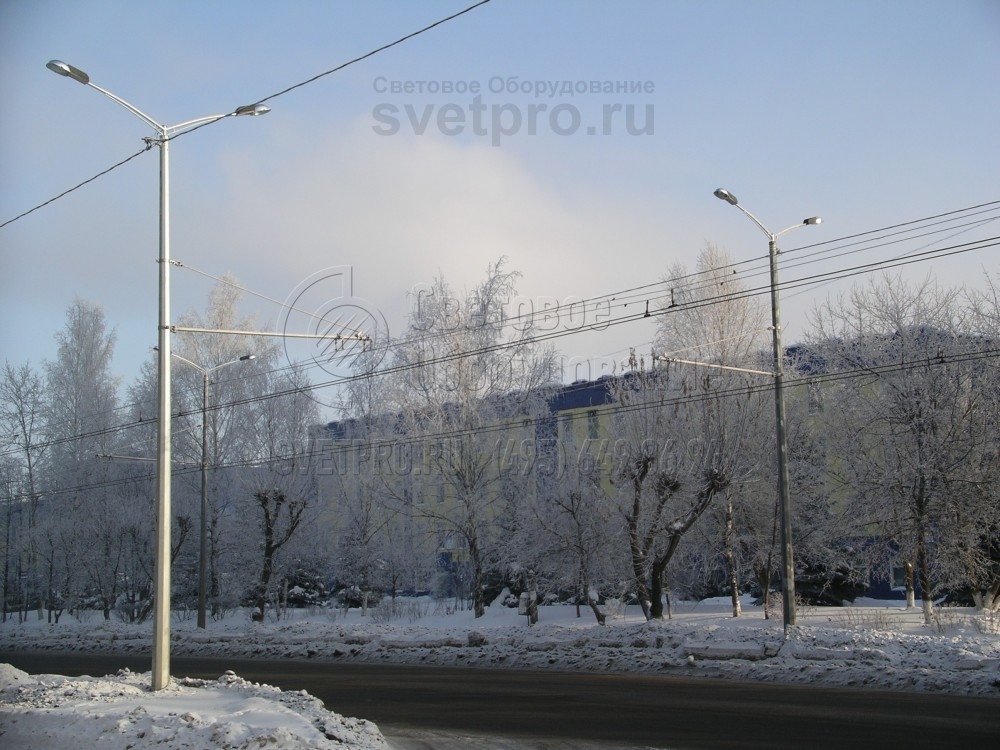

10. На фото представлен пример универсального использования опор контактной сети. Провода для подачи питания к троллейбусам закреплены на жестких консолях на высоте, предусмотренной государственным стандартом. Осветительные приборы закреплены на консольном кронштейне с обечайкой.
