ОГУ-0.7-11 Опоры граненые силовые высота 11 метров
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора силовая ОГУ 0.7-11 представляет собой металлоконструкцию с гранями, получаемыми в результате изготовления изделия на специальных станках из листового проката. Для длительной эксплуатации изделия в условиях внешней среды на поверхность металла наносится защитный цинковый слой методом горячей оцинковки. ОГУ 0.7-11 используется для организации наружной подсветки на открытых территориях, в промышленных зонах, на участках автодорог, в жилых районах и парковых комплексах.

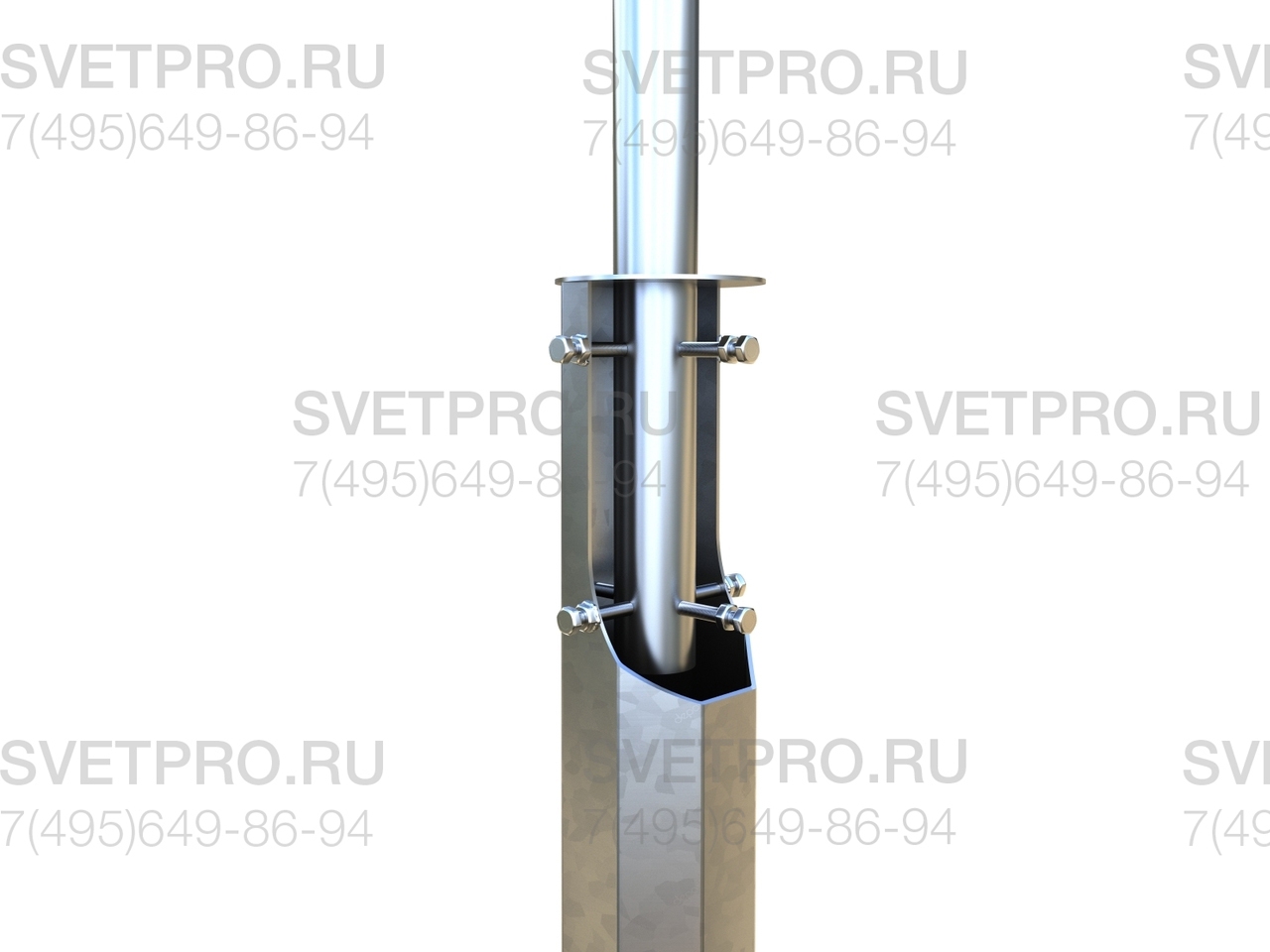

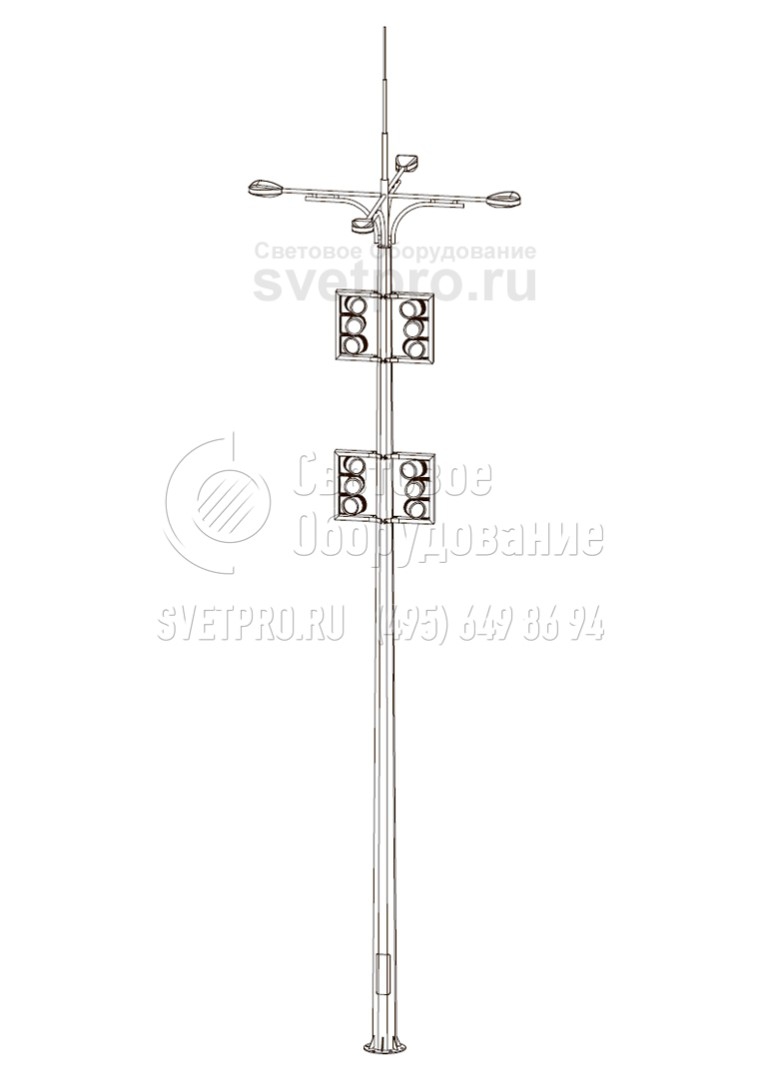

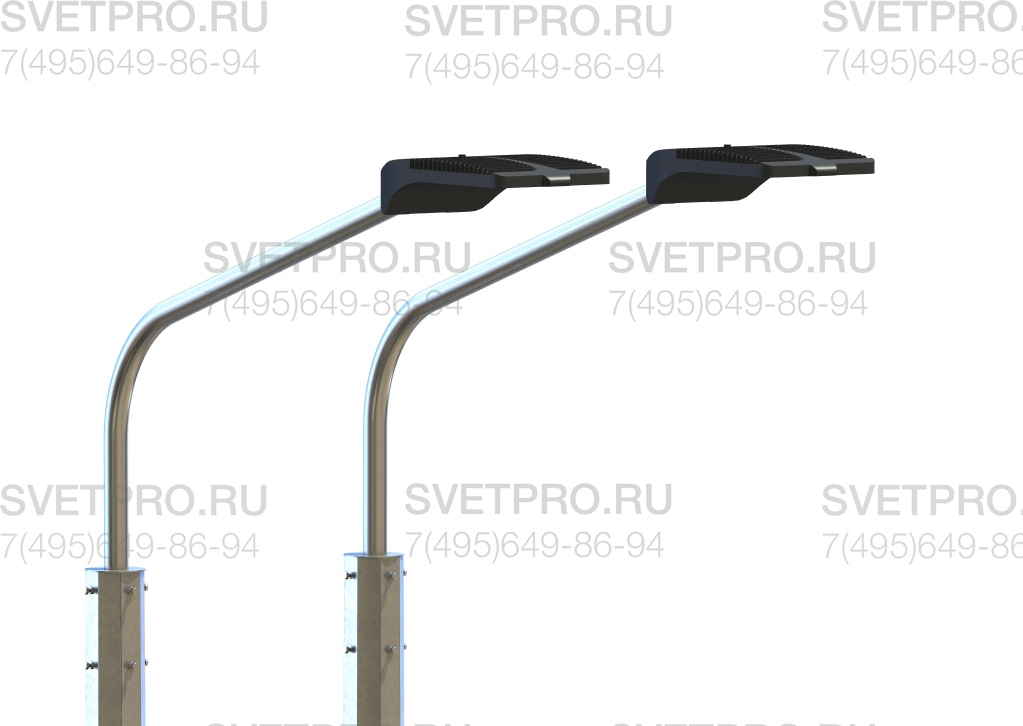

Помимо освещения столб применяется для подвеса СИП, обустройства низковольтных линий и монтажа рекламных конструкций. Организация иллюминации обеспечивается посредством установки в верхней части опор кронштейна на несколько рожков (1-4) со светильниками.

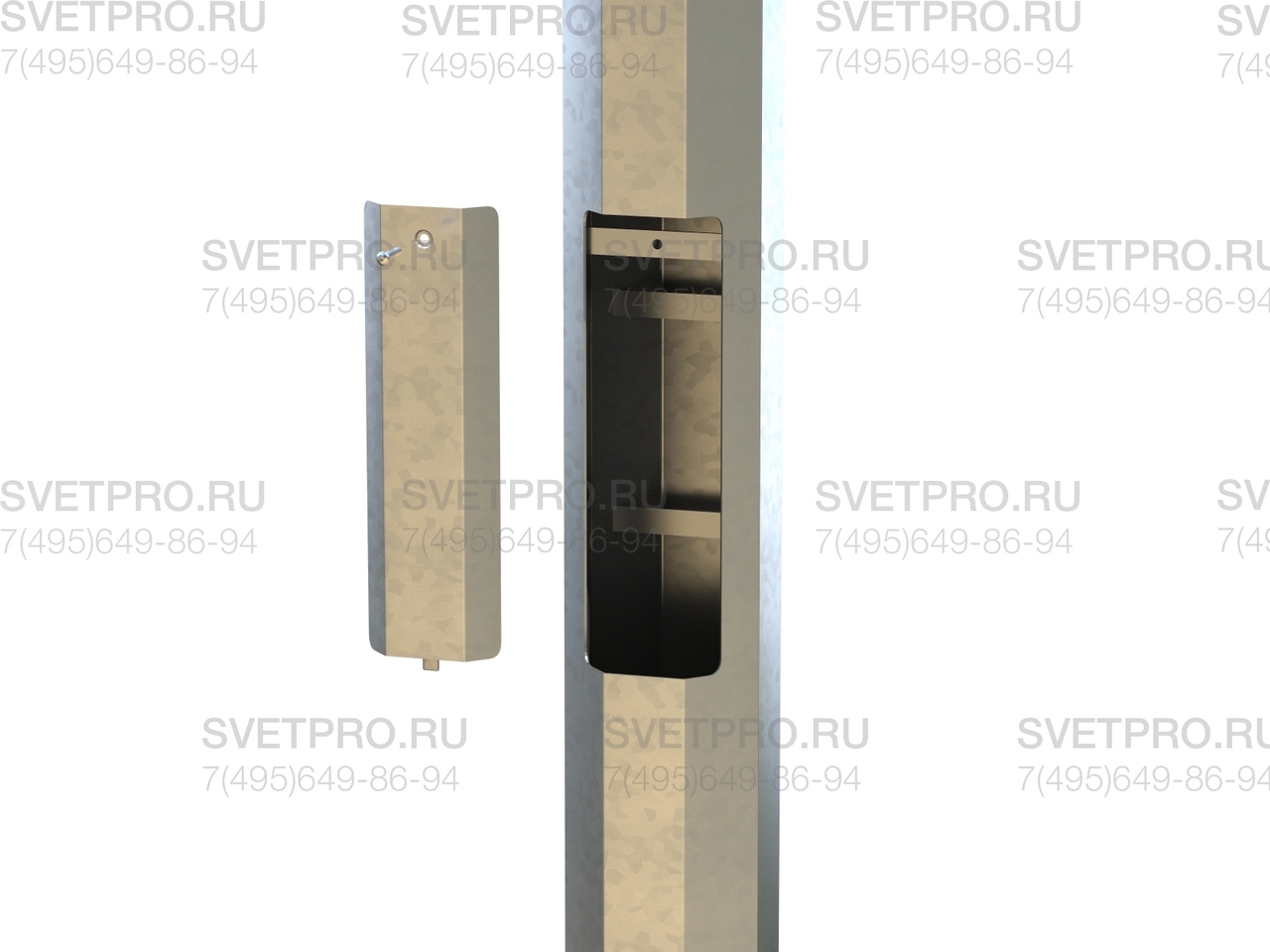

Конструкция опоры, получаемая посредством сварки заготовки одним продольным швом, имеет внутренние пустоты, облегчающие вес изделия и повышающие его устойчивость. При необходимости внутреннее пространство может применяться для прокладки кабелей.

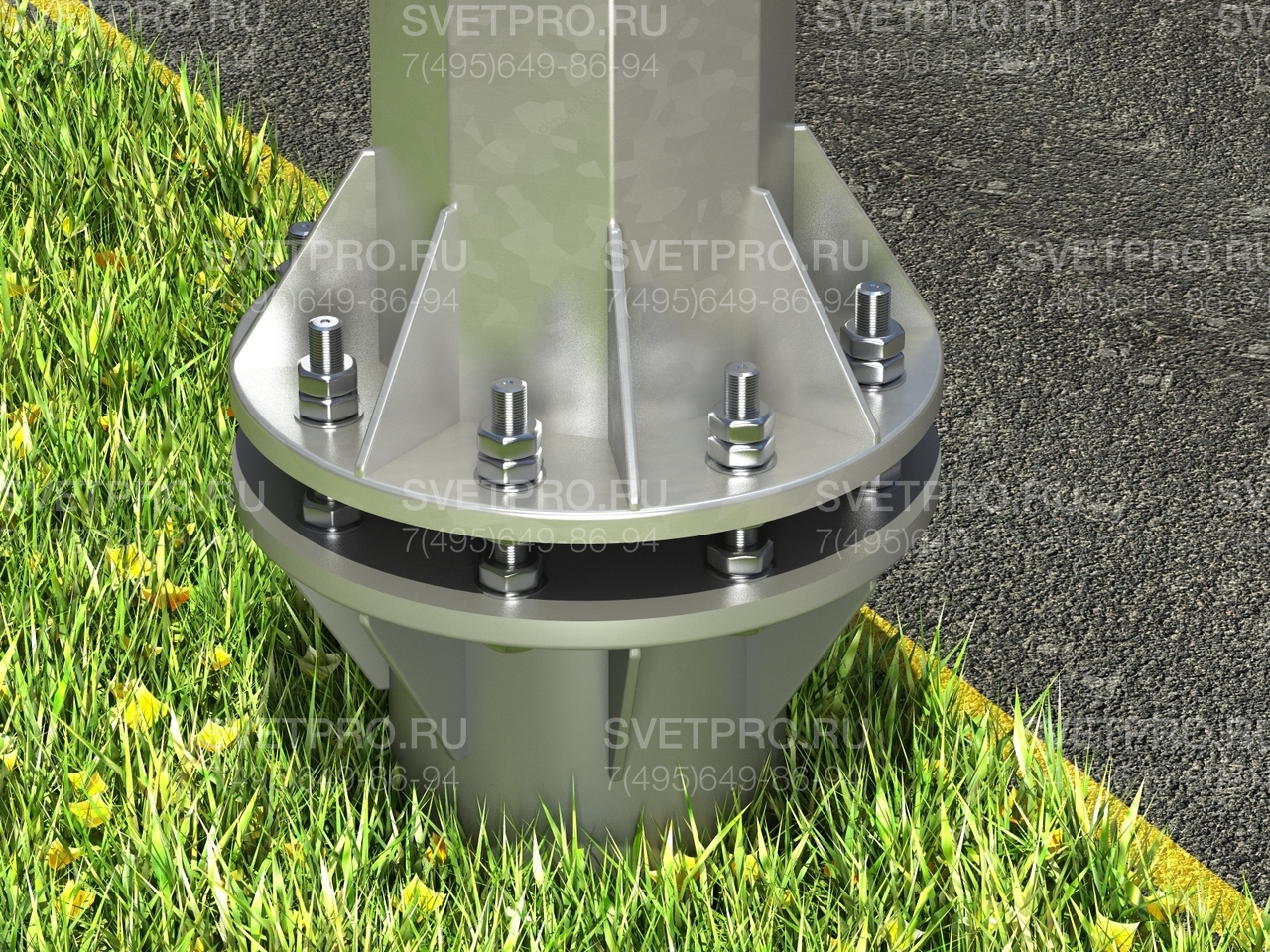

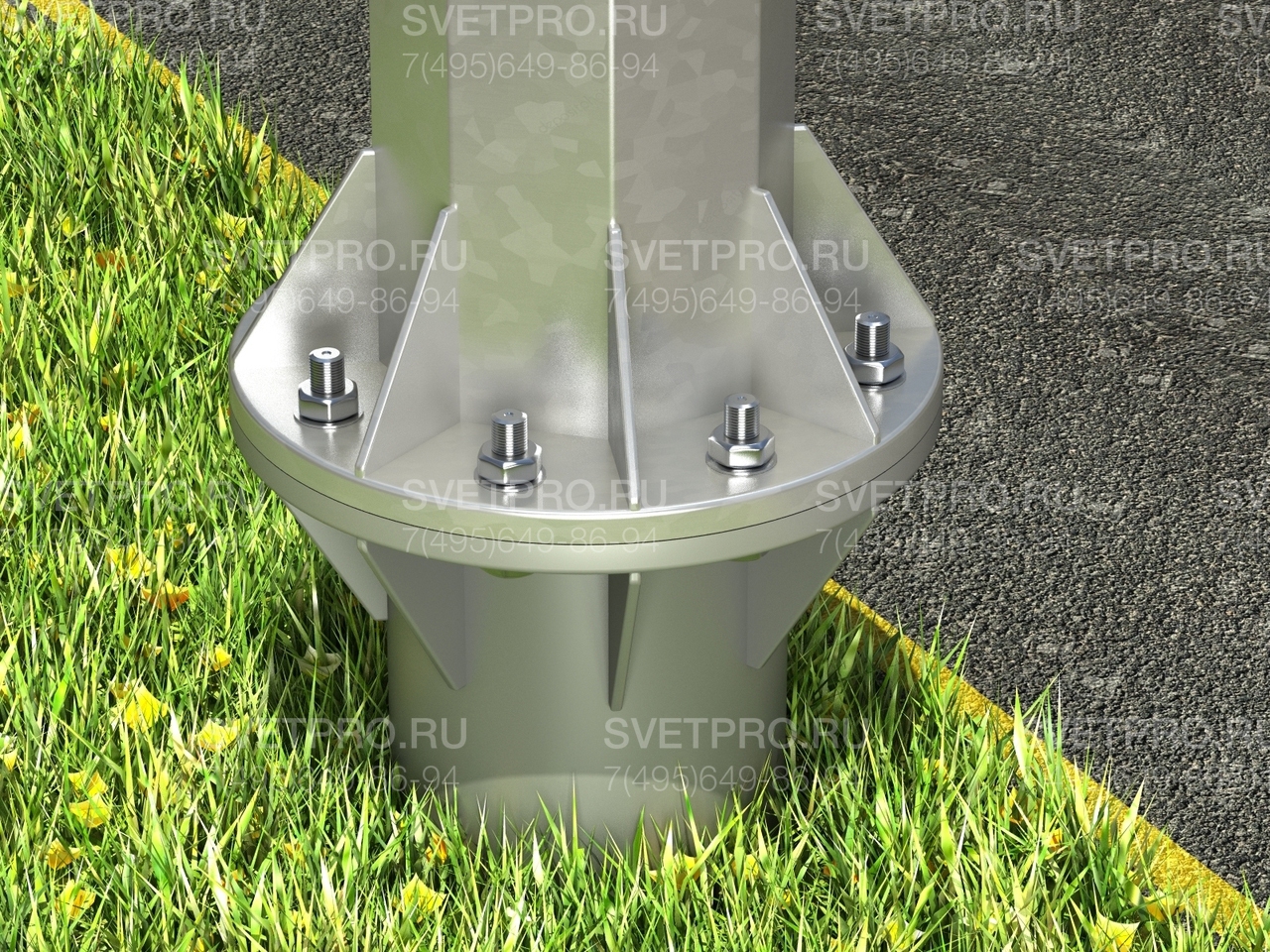

Монтаж ОГУ 0.7-11 выполняется на заранее обустроенное бетонное основание, в центре которого расположен закладной элемент из металла. Соединение с опорой осуществляется через фланец.

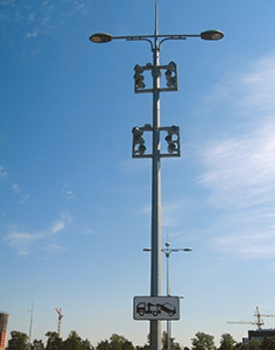

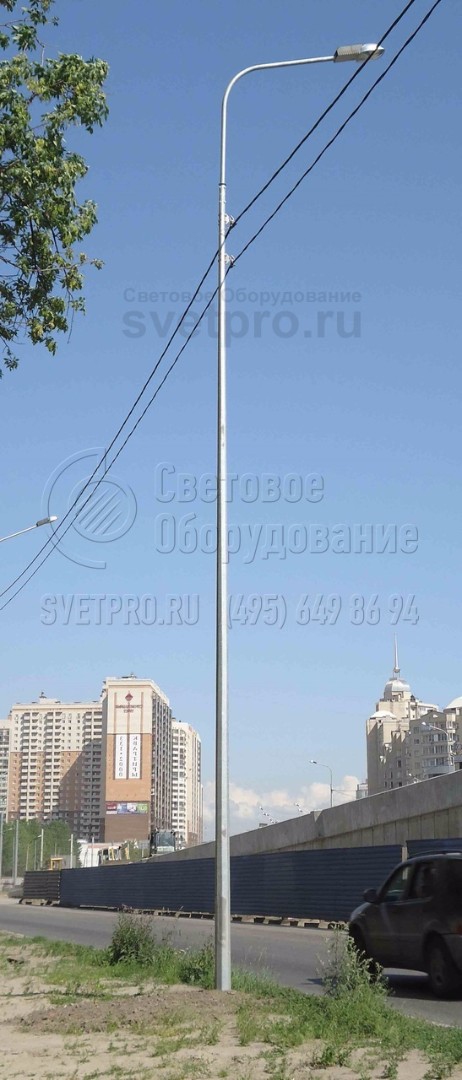

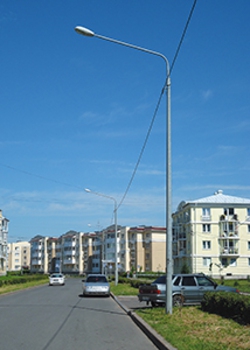

фото с объектов
|
|
Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГУ-0.7-11 |
| Количество световых приборов: | 2 |
| Количество крепежный отверстий: | 6 |
| Материал: | Листовая сталь |
| Размер фланца: | 500 мм |
| Нижний диаметр: | 315 мм |
| Верхний диаметр: | 150 мм |
| Вес: | 282 кг |
| Высота: | 11 м |
| Форма опоры: | Граненая |
| Тип короны: | Без короны |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование | Цена | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|---|
| ОГС/ОГУ | m,кг | H, м | d, мм | D, мм | A, мм | B, мм | |
| ОГУ-0.7-11 | 82 950 ₽ | 282 | 11 | 150 | 315 | 500 | 420 |
как выбрать опору?

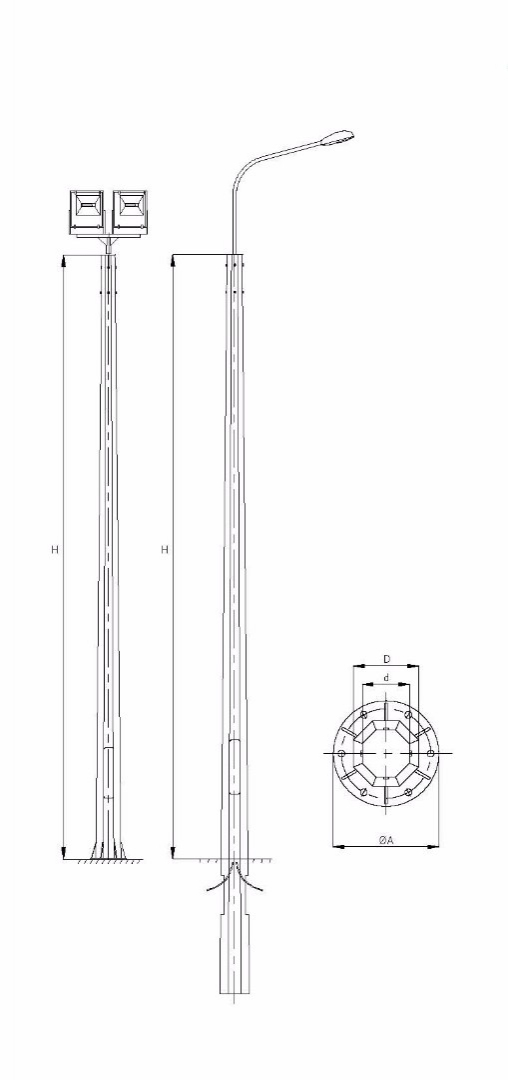

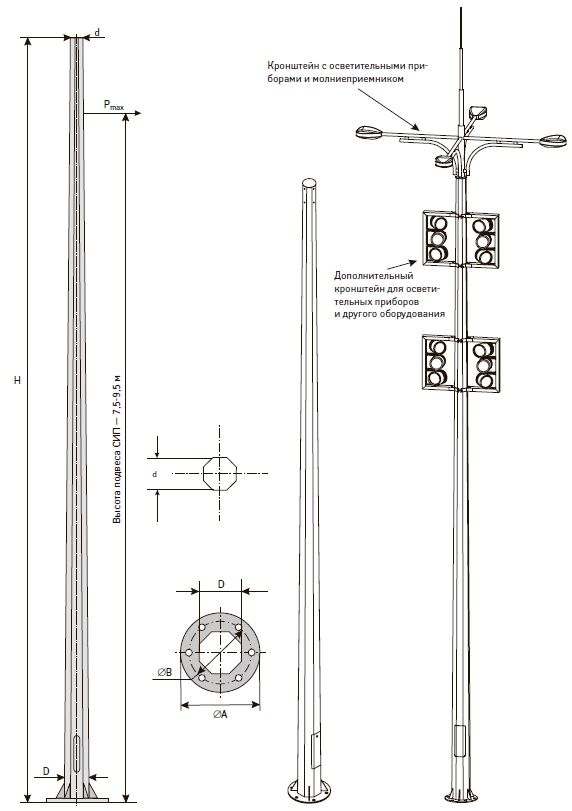

ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
Похожие товары
Вы недавно смотрели
Статьи по теме
Силовые граненые опоры способны воспринимать нагрузку до 3000 кг, создаваемую кронштейном с осветительными приборами, весом СИП. Этому способствует не только конусная форма ствола, толщина стального проката, но и наличие граней, являющихся ребрами жесткости. Монтаж опор осуществляется прямостоечным способом (вкапыванием) или фланцевым способом, когда подпятник опоры фиксируется к выступам закладной детали фундамента, параметры которого определены расчетом. Нанесение защитного слоя проводится методом горячего цинкования. Силовые граненые опоры применяются для освещения улиц и дорог, где необходима воздушная прокладка питающего кабеля или размещение дополнительного, кроме осветительного, оборудования.
Силовые опоры отличаются от несиловых намного большей несущей способностью. Поэтому на них можно устанавливать светильники, камеры наблюдения, коммутационное оборудование.
В качестве материалов для осветительных опор уличного освещения и силовых линий используют древесину, железобетон и металл, однако лучшими техническими характеристиками обладают именно последние, так как они отличаются оптимальным соотношением прочности, цены, веса, внешнего вида и удобства повседневной эксплуатации.
