Antares P 60 - 8 Стальная осветительная опора круглая высота 8 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
14 708
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Antares P 60 - 8 |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Вес: | 50 кг |
| Высота: | 8 м |
Производитель «Valmont», Польша
Таблица кодов заказа
Основные параметры опор Antares P 60
| Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Antares P 60 - 8 | 8 | 60 | 158 | 400 | 100 | 500 | 412/300 | M24 | 76 | 100/43 | 1200 |
* кронштейн заказывается отдельно
Несущая способность опор Antares P 60
| Высота опоры H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 8 | 50 | 0,65 | 0,42 | 0,28 | 0,17 | 0,10 | 736 | 149 |
как выбрать опору?

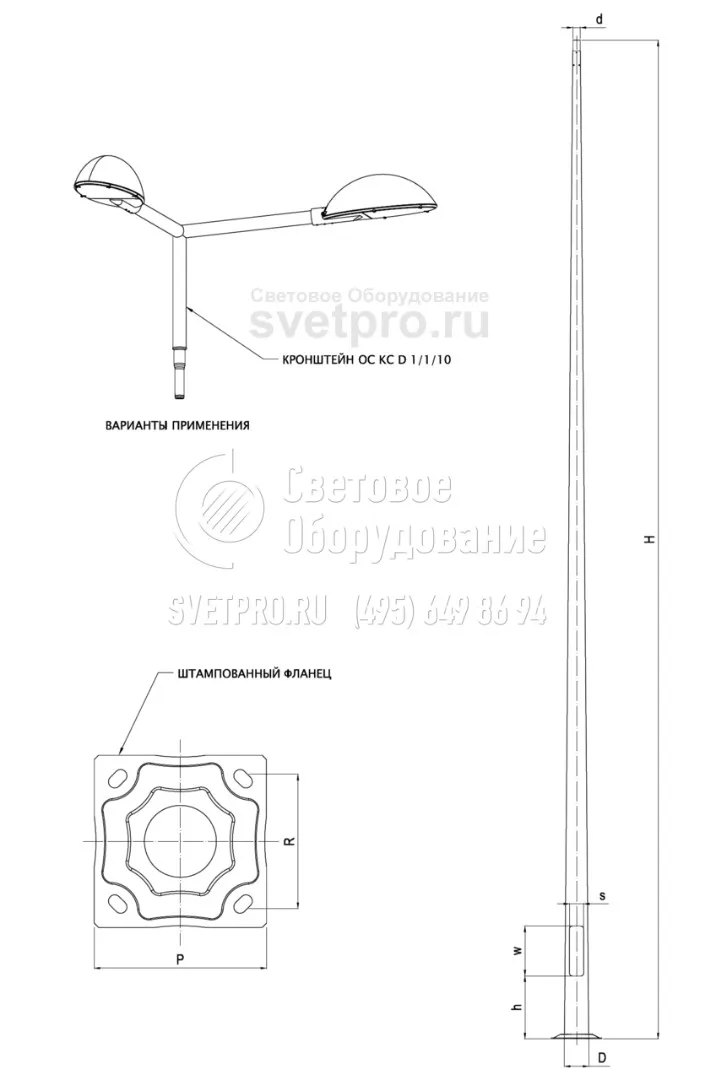

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Круглая осветительная опора Antares P 60, производимая компанией VALMONT (Польша), относится к типу стальных несиловых опор. Установка осветительных приборов или иного оборудования: видеокамеры, громкоговорители, ограничена нагрузкой на ствол опоры, которая не может превышать 50 кг. Для установки осветительных приборов применяются однорожковые двухрожковые кронштейны (оголовники). Посадочный диаметр опоры – 60 (62) мм.
