Saturn P-3,5 Стальная осветительная опора восьмигранная высота 3,5 метра
Цена*:
7 648
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора SATURN P, являющаяся продукцией компании VALMONT (Польша), относится к типу несиловых опор. Допустимая нагрузка на опору не превышает 40 кг. Светильник торшерного типа устанавливается на опору и фиксируется болтами, для чего в верхней части опоры имеются резьбовые отверстия. Ствол опоры изготовлен из оцинкованной стали, а конусная форма получена в результате изгиба металла, нарезанного в виде трапеций, 8 граней которой образовываются в результате прессования. Кромки соединены сварным швом. Декоративное окрашивание в цвет, соответствующий каталогу RAL или AKZO, выполняется дополнительно. Высота опор составляет 3 (3,5; 4,0; 4,5; 5,0; 6,0) метров, диаметры оснований: верхнего – 60 мм, нижнего – 140 мм.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

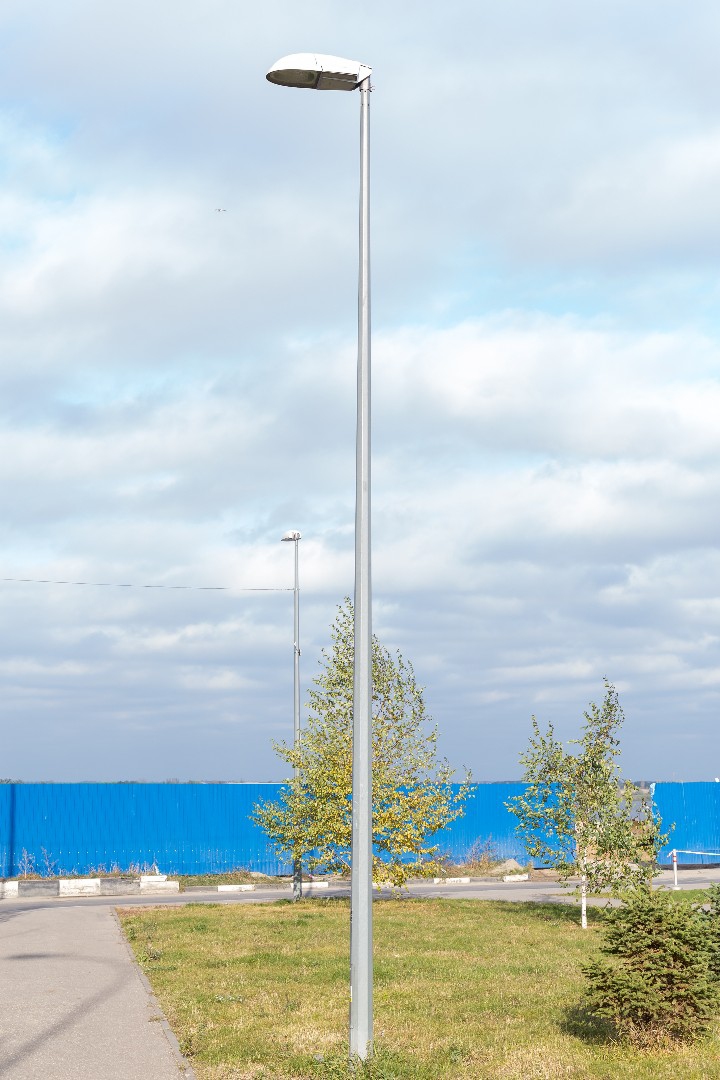

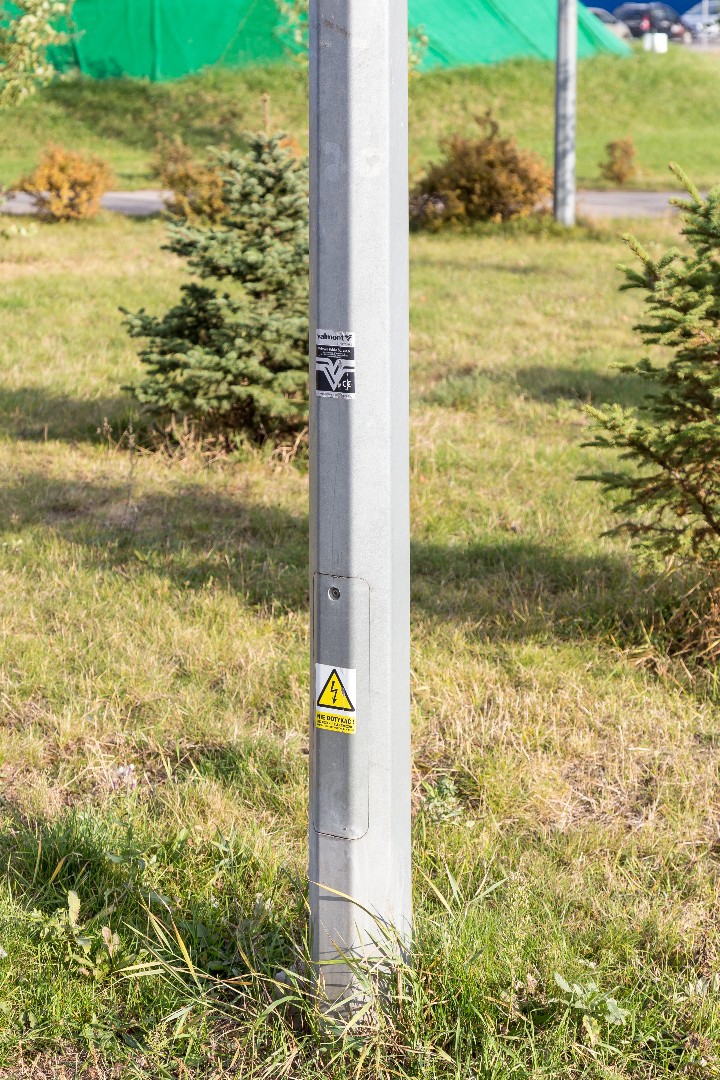

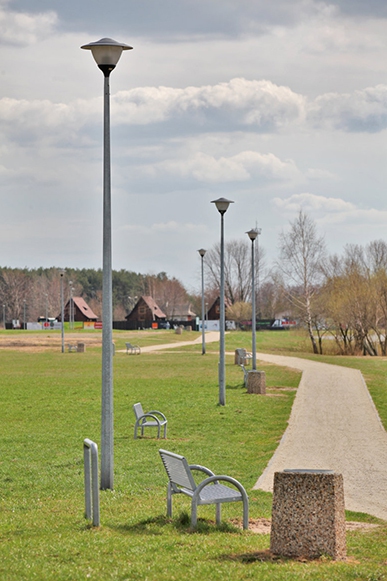

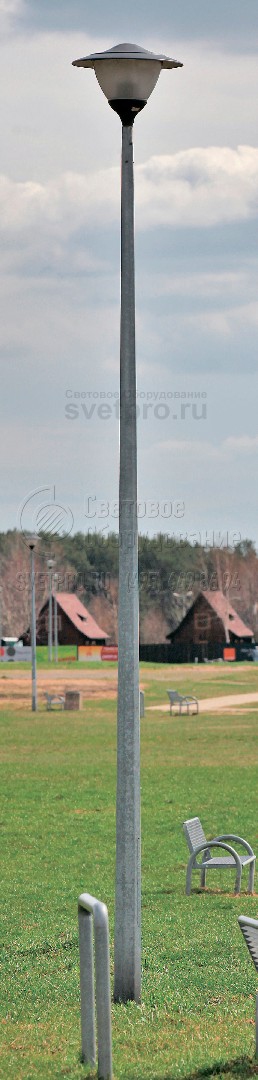

фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Saturn P-3,5 |
| Установка: | Производится вкапыванием или на фундамент с металлической закладной деталью. |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Нагрузка на опору: | 22-42 кг |
| Нижний диаметр: | 140 мм |
| Верхний диаметр: | 60 мм |
| Вес: | 26 кг |
| Высота: | 3,5 м |
Производитель «Valmont», Польша
Таблица кодов заказа
Основные параметры опор Saturn P
| Тип опоры | H, м | d, мм | D, мм | W, мм | s, мм | h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Saturn P-3,5 | 3,5 | 60 | 140 | 400 | 95 | 500 | 271/200 | М18 | 26 | 100/30 | 800 |
H - высота опоры
d - верхний диаметр опоры
D - нижний диаметр опоры
W - высота люка
s - ширина люка
h - расстояние люка от земли
Несущая способность опор Saturn P
| Высота опоры H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 3,5 | 40 | 2,69 | 2,03 | 1,57 | 1,21 | 0,93 | 607 | 212 |
как выбрать опору?

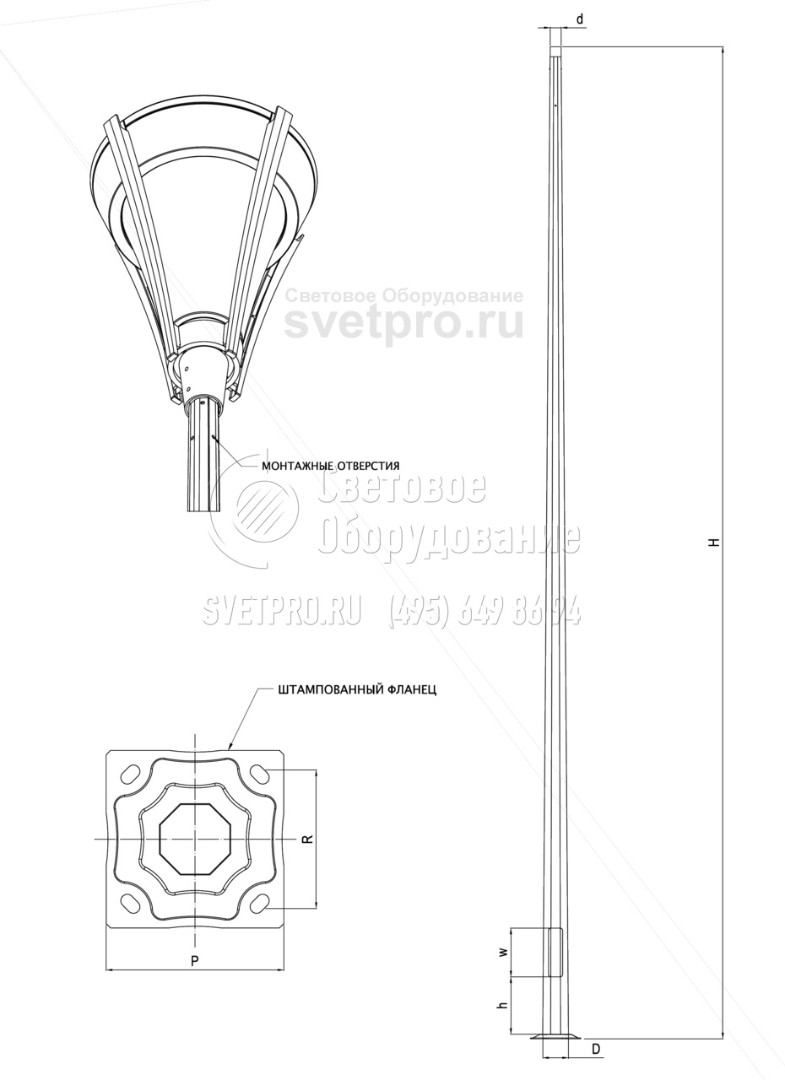

ГАБАРИТНЫЕ РАЗМЕРЫ
