Saturn P-4,5 Стальная осветительная опора восьмигранная высота 4,5 метра

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > Saturn P Стальная осветительная опора восьмигранная > Saturn P-4,5 Стальная осветительная опора восьмигранная высота 4,5 метра

Область применения:	Освещение центральных магистралей, транспортных развязок, мостов, а также освещение второстепенных дорог, дворов, парков, площадей, парковок и пр.
Назначение:	Опоры освещения

Покрытие:	Порошковая или гидродинамическая краска
Артикул производителя:	Saturn P-4,5
Установка:	Производится вкапыванием или на фундамент с металлической закладной деталью.
Количество крепежный отверстий:	4
Материал:	Оцинкованная сталь
Нагрузка на опору:	22-42 кг
Нижний диаметр:	140 мм
Верхний диаметр:	60 мм
Вес:	32 кг
Высота:	4,5 м

Производитель «Опоры: Valmont», Польша

Хорошая цена*: 6 707 руб

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

как выбрать опору?

На что обратить внимание при подборе архитектурного освещения

Какой срок службы у мачт и опор

Как выбрать расстояние между опорами освещения

Как рассчитать мощность осветителей

Как рассчитать стоимость опор

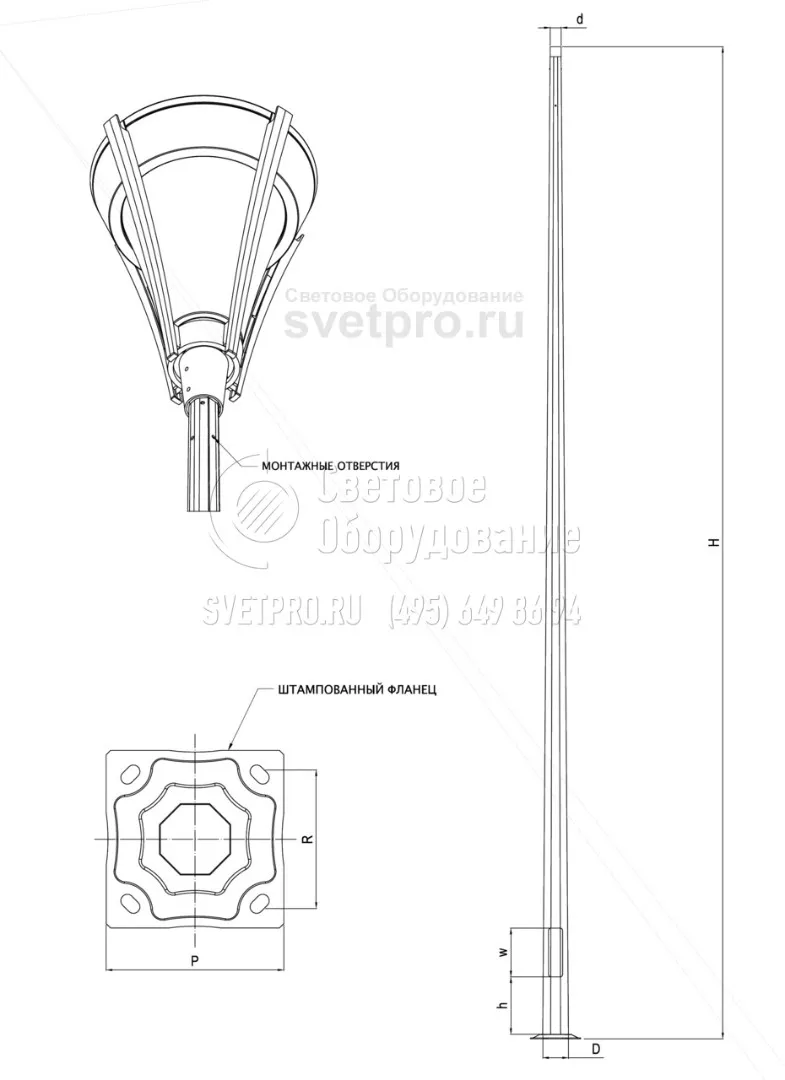

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Основные параметры опор Saturn P

Тип опоры	H, м	d, мм	D, мм	W, мм	s, мм	h, мм	Фланец и расстояние между анкерными болтами P/R, мм	Анкерный болт, мм	Нагрузка на опору, кг	Размеры фундамента, см	Длина вкапываемой части h, мм
Saturn P-4,5	4,5	60	140	400	95	500	271/200	М18	32	100/30	800

H - высота опоры
d - верхний диаметр опоры
D - нижний диаметр опоры

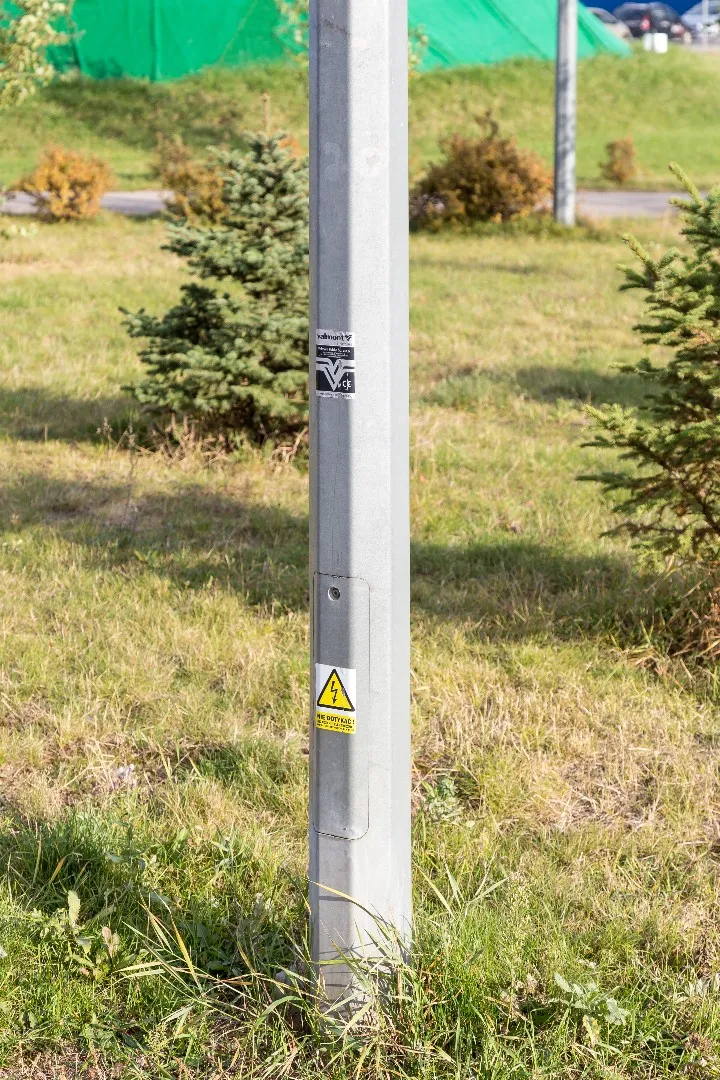

W - высота люка
s - ширина люка
h - расстояние люка от земли

Несущая способность опор Saturn P

Высота опоры H, м	Вес, кг	Площадь светильника в зависимости от ветровой зоны, кв.м					Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг
Высота опоры H, м	Вес, кг	Зона I	Зона II	Зона III	Зона IV	Зона V	Изгибающий момент на уровне фланца, кГм	Усилие на срез на уровне фланца, кг
4,5	40	1,69	1,25	0,94	0,71	0,52	584	181

ОПИСАНИЕ

Опора SATURN P, являющаяся продукцией компании VALMONT (Польша), относится к типу несиловых опор. Допустимая нагрузка на опору не превышает 40 кг. Светильник торшерного типа устанавливается на опору и фиксируется болтами, для чего в верхней части опоры имеются резьбовые отверстия. Ствол опоры изготовлен из оцинкованной стали, а конусная форма получена в результате изгиба металла, нарезанного в виде трапеций, 8 граней которой образовываются в результате прессования. Кромки соединены сварным швом. Декоративное окрашивание в цвет, соответствующий каталогу RAL или AKZO, выполняется дополнительно. Высота опор составляет 3 (3,5; 4,0; 4,5; 5,0; 6,0) метров, диаметры оснований: верхнего – 60 мм, нижнего – 140 мм.

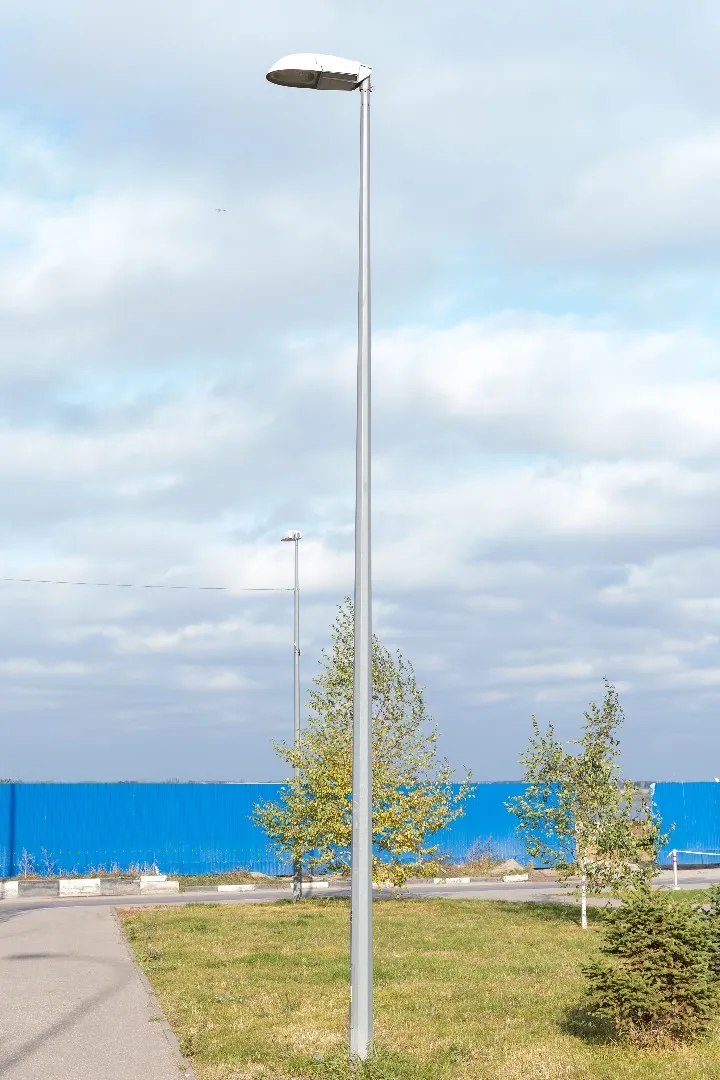

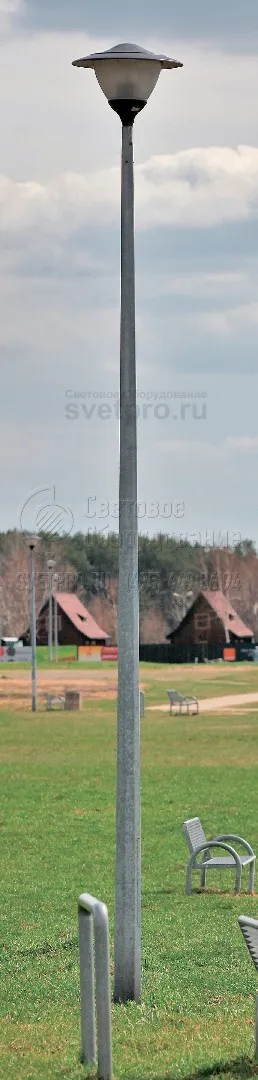

фото с объектов
