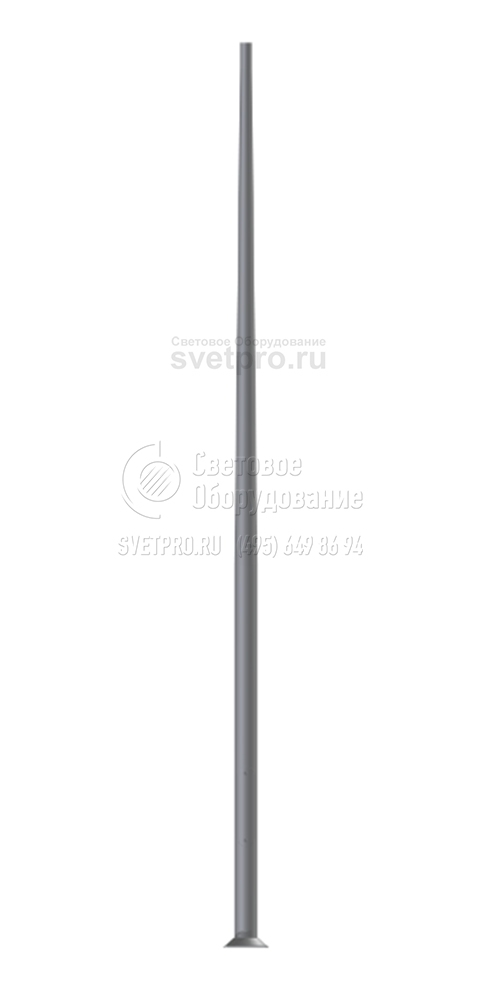

Тип SAL 70K-100K Прямые алюминиевые опоры диаметром 178 мм у основания (грунта)
| Область применения: |
|
| Назначение: |
|
| Высота: | 7-10 м |
| Вес: | 35,3-47,5 кг |
| Верхний диаметр: | 60 мм |
| Нижний диаметр: | 178 мм |
| Материал: | анодированный алюминий |
| Артикул производителя: | SAL 70K-100K |
| Габаритные размеры: | см. таблицу |
| Цвет свечения: |
Производитель «ROSA», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Диаметр окончания опоры: ø60 мм

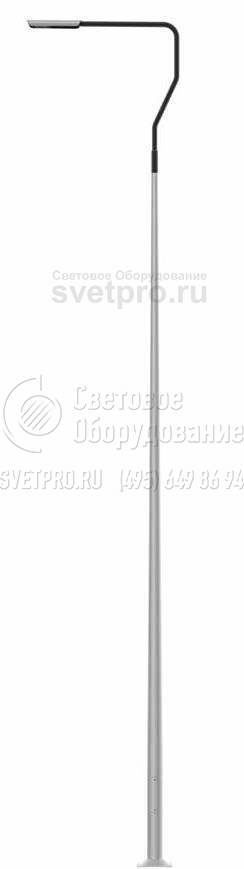

Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропыленовый материал
Технические данные
| Внешний вид | Тип опоры | SAL-70K | SAL-80K | SAL-90K | SAL-100K |
|---|---|---|---|---|---|
|
Высота опоры H (мм) | 7000 | 8000 | 9000 | 10000 |
| Код | 42628/C... | 42630/C... | 42632/C... | 42634/C... | |
| Вес нетто (кг) | 35,3 | 37,4 | 42,7 | 47,5 | |
| Ориентировочный единичный объем (м?)* | 0,458 | 0,525 | 0,589 | 0,654 | |
| Предлагаемые светильники для монтажа непосредственно на опоре | URSA LED ALFA, MAGNOLIA LED, LUNOIDA LED, COSMO LED ALFA, LUNOIDA, MAGNOLIA | ||||
| Предлагаемые типы оголовников и светильников | WR-2/1/0,95/5, WR-4/1/1,0/5 ZP, WR-4/2/1,0/5 ZP, WR-15/1/1,0/5 – светильник CUDDLE LED, URSA LED, COSMO LED, MAGNOLI LED, LUNOIDA LED, MAGNOLIA, LUNOIDA | ||||
| WR-2/2/0,95/5, WR-15/2/1,0/5 – светильник CUDDLE LED, URSA LED, COSMO LED, MAGNOLI LED, LUNOIDA LED, MAGNOLIA, LUNOIDA | – | ||||
| WR-8A/1/1,0/5, WR-14/1/1,0/5, WR-14/2/1,0/5 – светильник CUDDLE LED, URSA LED, COSMO LED, MAGNOLI LED, LUNOIDA LED, MAGNOLIA, LUNOIDA; WR-19/1/1,0/0 – светильник CUDDLE LED | – | ||||
| Тип фундамента / Тип анкерного устройства | B-71 / Z-71 | B-70, B-71 / Z-70, Z-71 | |||
| Болтовое соединение | 4 x M24 | 4 x M24 | |||
| Код фундамента / код анкерного устройства | 311171 / 311271 | 311170, 311171 / 311270, 311271 | |||
| Комплект соединительных элементов | 4012 | 4012 | |||
| Размер основания (сторона /расстояние болтов / толщина) (мм) | 400 / 300 / 10 | 400 / 300 /10 | |||
*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

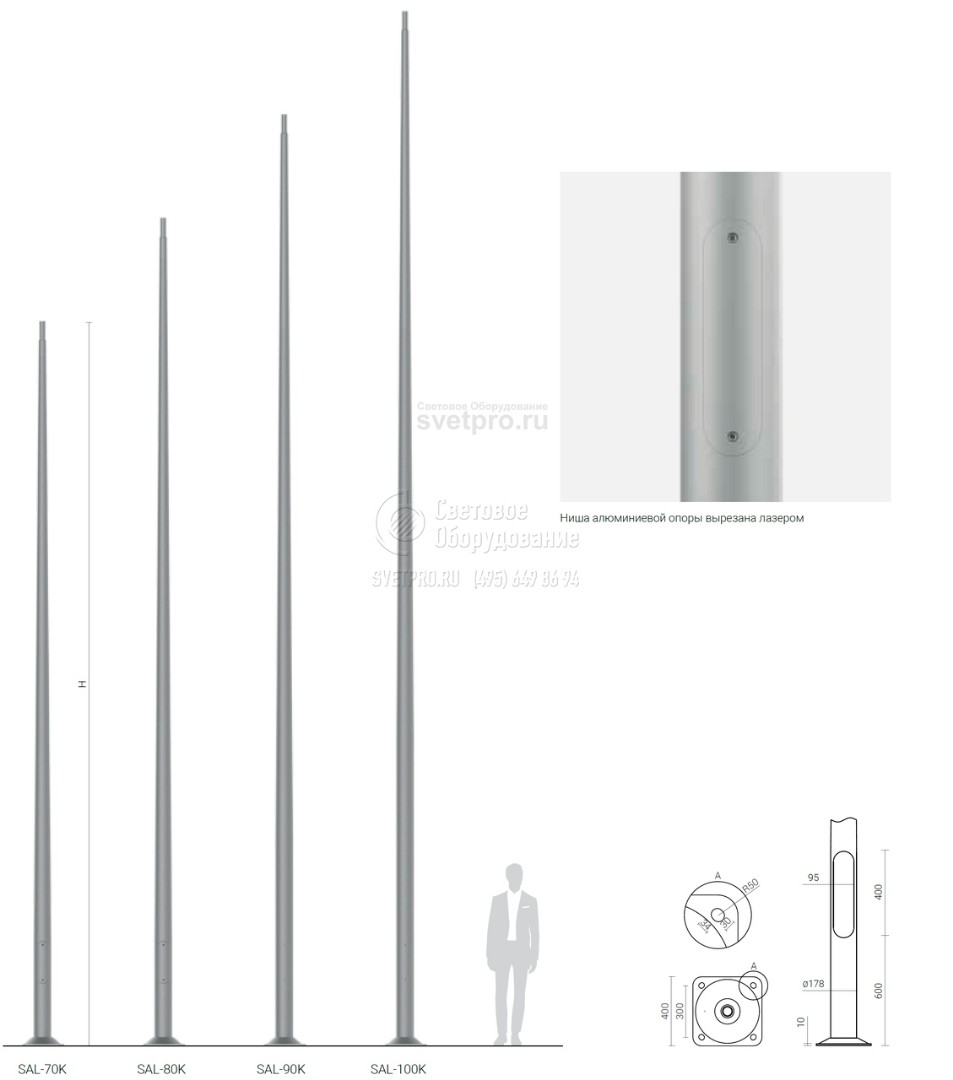

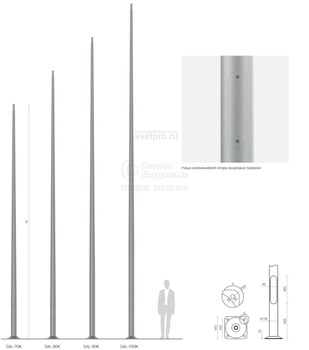

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
| SAL-70K код 42628 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
|
- |
30 |
0,93 |
0,80 |
0,65 |
0,56 |
|
WA-14/1 |
10 |
0,73 |
0,60 |
0,47 |
0,39 |
|
WA-14/2 |
10 |
0,35 |
0,28 |
0,21 |
0,16 |
|
WA-20/1 |
10 |
0,50 |
0,41 |
0,30 |
0,24 |
|
WA-20/2 |
10 |
0,20 |
0,14 |
0,07 |
x |
|
WR-2/1/0,95/5 |
15 |
0,56 |
0,47 |
0,37 |
0,31 |
|
WR-2/2/0,95/5 |
12 |
0,34 |
0,28 |
0,21 |
0,17 |
|
WR-2/3/0,95/5 |
10 |
0,26 |
0,21 |
0,16 |
0,13 |
|
WR-4/1/0,6/15 |
15 |
0,67 |
0,56 |
0,45 |
0,38 |
|
WR-4/2/0,6/15 |
12 |
0,39 |
0,33 |
0,26 |
0,22 |
|
WR-4/1/0,5/5 |
15 |
0,71 |
0,60 |
0,48 |
0,41 |
|
WR-4/2/0,5/5 |
12 |
0,41 |
0,35 |
0,27 |
0,23 |
|
WR-4/1/1,0/5 |
15 |
0,58 |
0,49 |
0,39 |
0,33 |
|
WR-4/2/1,0/5 |
12 |
0,37 |
0,30 |
0,23 |
0,19 |
|
WR-4/1/0,6/15 ZP |
15 |
0,67 |
0,56 |
0,45 |
0,38 |
|
WR-4/2/0,6/15 ZP |
12 |
0,39 |
0,33 |
0,26 |
0,22 |
|
WR-4/1/0,5/5 ZP |
15 |
0,71 |
0,60 |
0,48 |
0,41 |
|
WR-4/2/0,5/5 ZP |
12 |
0,41 |
0,35 |
0,27 |
0,23 |
|
WR-4/1/1,0/5 ZP |
15 |
0,58 |
0,49 |
0,39 |
0,33 |
|
WR-4/2/1,0/5 ZP |
12 |
0,37 |
0,30 |
0,23 |
0,19 |
|
WR-5A/1/0,6/15 |
15 |
0,53 |
0,44 |
0,34 |
0,28 |
|
WR-5A/2/0,6/15 |
12 |
0,29 |
0,24 |
0,18 |
0,14 |
|
WR-5A/1/0,6/5 |
15 |
0,52 |
0,43 |
0,34 |
0,28 |
|
WR-5A/2/0,6/5 |
12 |
0,29 |
0,24 |
0,18 |
0,14 |
|
WR-8A/1/0,6/10 |
15 |
0,53 |
0,44 |
0,35 |
0,29 |
|
WR-8A/1/0,6/5 |
15 |
0,53 |
0,44 |
0,34 |
0,28 |
|
WR-8A/1/1,0/5 |
15 |
0,46 |
0,38 |
0,29 |
0,24 |
|
WR-8B/1/0,35/0 |
15 |
0,66 |
0,56 |
0,45 |
0,38 |
|
WR-8B/1/0,35/5 |
15 |
0,66 |
0,56 |
0,45 |
0,38 |
|
WR-8B/1/0,35/10 |
15 |
0,66 |
0,56 |
0,45 |
0,38 |
|
WR-10/1/0,85/0 |
15 |
ISKRA LED |
|
||
|
WR-10/2/0,85/0 |
15 |
ISKRA LED |
|
||
|
WR-13/1/0,8/15 |
15 |
0,56 |
0,46 |
0,35 |
0,29 |
|
WR-13/2/0,8/15 |
12 |
0,31 |
0,24 |
0,17 |
0,13 |
|
WR-13/1/0,8/5 |
15 |
0,55 |
0,46 |
0,35 |
0,29 |
|
WR-13/2/0,8/5 |
12 |
0,31 |
0,24 |
0,17 |
0,13 |
|
WR-13/1/0,8/15 ZP |
15 |
0,56 |
0,46 |
0,35 |
0,29 |
|
WR-13/2/0,8/15 ZP |
12 |
0,31 |
0,24 |
0,17 |
0,13 |
|
WR-13/1/0,8/5 ZP |
15 |
0,55 |
0,46 |
0,35 |
0,29 |
|
WR-13/2/0,8/5 ZP |
12 |
0,31 |
0,24 |
0,17 |
0,13 |
|
WR-14/1/1,0/5 |
15 |
0,47 |
0,39 |
0,30 |
0,25 |
|
WR-14/2/1,0/5 |
12 |
0,26 |
0,21 |
0,15 |
0,11 |
|
WR-14/1/1,5/5 |
15 |
0,40 |
0,32 |
0,25 |
0,20 |
|
WR-14/2/1,5/5 |
12 |
0,22 |
0,17 |
0,11 |
0,08 |
|
WR-15/1/1,0/5 |
15 |
0,54 |
0,45 |
0,35 |
0,28 |
|
WR-15/2/1,0/5 |
12 |
0,33 |
0,27 |
0,20 |
0,15 |
|
WR-18/1/1,5/10 |
15 |
0,38 |
0,30 |
0,23 |
0,18 |
|
WR-18A/1/1,5/10 |
15 |
0,31 |
0,25 |
0,18 |
0,14 |
|
WR-18/1/1,5/5 |
15 |
0,37 |
0,30 |
0,22 |
0,18 |
|
WR-18A/1/1,5/5 |
15 |
0,31 |
0,24 |
0,17 |
0,13 |
|
WR-19/1/1,0/0 |
15 |
0,36 |
0,29 |
0,21 |
0,16 |
|
WR-19/1/1,0/5 |
15 |
0,37 |
0,29 |
0,22 |
0,17 |
|
WR-19/2/1,0/0 |
12 |
0,20 |
0,15 |
0,10 |
0,07 |
|
WR-21/1/1,5/0 |
15 |
0,40 |
0,32 |
0,24 |
0,19 |
|
WR-21/2/1,5/0 |
12 |
0,25 |
0,19 |
0,13 |
0,09 |
|
WR-61/1/2,0/5 |
15 |
0,36 |
0,29 |
0,22 |
0,17 |
|
WR-T1/1,5/5 |
15 |
0,42 |
0,34 |
0,26 |
0,21 |
|
WR-T2/1,5/5 |
12 |
0,25 |
0,19 |
0,13 |
0,09 |
|
WRP1/1,0/0,7/5 |
15 |
0,52 |
0,43 |
0,34 |
0,28 |
|
WRP1/1,0/1,2/5 |
15 |
0,44 |
0,36 |
0,27 |
0,22 |
|
WRP1/1,5/0,7/5 |
15 |
0,44 |
0,36 |
0,28 |
0,23 |
|
WRP1/1,5/1,2/5 |
15 |
0,37 |
0,30 |
0,22 |
0,17 |
|
WRP2/1,0/0,7/5 |
12 |
0,31 |
0,25 |
0,19 |
0,15 |
|
WRP2/1,0/1,2/5 |
12 |
0,25 |
0,20 |
0,14 |
0,10 |
|
WRP2/1,5/0,7/5 |
12 |
0,28 |
0,22 |
0,15 |
0,12 |
|
WRP2/1,5/1,2/5 |
12 |
0,21 |
0,16 |
0,10 |
0,07 |
|
WRP3/1,0/0,7/5 |
7 |
0,26 |
0,21 |
0,16 |
0,12 |
|
WRP3/1,0/1,2/5 |
7 |
0,20 |
0,16 |
0,12 |
0,09 |
|
WRP3/1,5/0,7/5 |
6 |
0,23 |
0,18 |
0,13 |
0,10 |
|
WRP3/1,5/1,2/5 |
6 |
0,18 |
0,14 |
0,09 |
0,06 |
|
WN-1 |
15 |
0,94 |
0,80 |
0,65 |
0,55 |
|
WN-2 |
12 |
0,44 |
0,38 |
0,30 |
0,26 |
|
WN-21 |
12 |
0,40 |
0,34 |
0,26 |
0,22 |
|
WN-3 |
10 |
0,34 |
0,29 |
0,23 |
0,20 |
|
WN-21 REG |
12 |
0,36 |
0,29 |
0,22 |
0,18 |
| SAL-80K код 42630 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
|
- |
30 |
0,64 |
0,53 |
0,42 |
0,36 |
|
WA-14/1 |
10 |
0,48 |
0,38 |
0,28 |
0,22 |
|
WA-14/2 |
10 |
0,20 |
0,15 |
0,09 |
0,06 |
|
WA-20/1 |
10 |
0,31 |
0,23 |
0,15 |
0,10 |
|
WA-20/2 |
10 |
0,07 |
x |
x |
x |
|
WR-2/1/0,95/5 |
15 |
0,38 |
0,31 |
0,23 |
0,19 |
|
WR-2/2/0,95/5 |
12 |
0,21 |
0,16 |
0,11 |
0,08 |
|
WR-2/3/0,95/5 |
10 |
0,16 |
0,12 |
0,08 |
0,06 |
|
WR-4/1/0,6/15 |
15 |
0,46 |
0,38 |
0,29 |
0,24 |
|
WR-4/2/0,6/15 |
12 |
0,25 |
0,20 |
0,15 |
0,12 |
|
WR-4/1/0,5/5 |
15 |
0,49 |
0,40 |
0,31 |
0,26 |
|
WR-4/2/0,5/5 |
12 |
0,27 |
0,22 |
0,16 |
0,13 |
|
WR-4/1/1,0/5 |
15 |
0,40 |
0,33 |
0,25 |
0,20 |
|
WR-4/2/1,0/5 |
12 |
0,23 |
0,18 |
0,12 |
0,09 |
|
WR-4/1/0,6/15 ZP |
15 |
0,46 |
0,38 |
0,29 |
0,24 |
|
WR-4/2/0,6/15 ZP |
12 |
0,25 |
0,20 |
0,15 |
0,12 |
|
WR-4/1/0,5/5 ZP |
15 |
0,49 |
0,40 |
0,31 |
0,26 |
|
WR-4/2/0,5/5 ZP |
12 |
0,27 |
0,22 |
0,16 |
0,13 |
|
WR-4/1/1,0/5 ZP |
15 |
0,40 |
0,33 |
0,25 |
0,20 |
|
WR-4/2/1,0/5 ZP |
12 |
0,23 |
0,18 |
0,12 |
0,09 |
|
WR-5A/1/0,6/15 |
15 |
0,35 |
0,28 |
0,21 |
0,16 |
|
WR-5A/2/0,6/15 |
12 |
0,18 |
0,14 |
0,09 |
0,06 |
|
WR-5A/1/0,6/5 |
15 |
0,35 |
0,28 |
0,20 |
0,16 |
|
WR-5A/2/0,6/5 |
12 |
0,18 |
0,14 |
0,09 |
0,06 |
|
WR-8A/1/0,6/10 |
15 |
0,36 |
0,28 |
0,21 |
0,16 |
|
WR-8A/1/0,6/5 |
15 |
0,36 |
0,28 |
0,21 |
0,16 |
|
WR-8A/1/1,0/5 |
15 |
0,31 |
0,24 |
0,17 |
0,13 |
|
WR-8B/1/0,35/0 |
15 |
0,46 |
0,37 |
0,29 |
0,23 |
|
WR-8B/1/0,35/5 |
15 |
0,46 |
0,37 |
0,29 |
0,23 |
|
WR-8B/1/0,35/10 |
15 |
0,46 |
0,37 |
0,29 |
0,23 |
|
WR-13/1/0,8/15 |
15 |
0,36 |
0,28 |
0,20 |
0,15 |
|
WR-13/2/0,8/15 |
12 |
0,17 |
0,12 |
0,06 |
0,03 |
|
WR-13/1/0,8/5 |
15 |
0,36 |
0,28 |
0,20 |
0,15 |
|
WR-13/2/0,8/5 |
12 |
0,17 |
0,12 |
0,06 |
0,03 |
|
WR-13/1/0,8/15 ZP |
15 |
0,36 |
0,28 |
0,20 |
0,15 |
|
WR-13/2/0,8/15 ZP |
12 |
0,17 |
0,12 |
0,06 |
0,03 |
|
WR-13/1/0,8/5 ZP |
15 |
0,36 |
0,28 |
0,20 |
0,15 |
|
WR-13/2/0,8/5 ZP |
12 |
0,17 |
0,12 |
0,06 |
0,03 |
|
WR-14/1/1,0/5 |
15 |
0,31 |
0,25 |
0,18 |
0,14 |
|
WR-14/2/1,0/5 |
12 |
0,15 |
0,10 |
0,06 |
0,03 |
|
WR-14/1/1,5/5 |
15 |
0,26 |
0,20 |
0,14 |
0,10 |
|
WR-14/2/1,5/5 |
12 |
0,11 |
0,07 |
0,03 |
x |
|
WR-15/1/1,0/5 |
15 |
0,36 |
0,28 |
0,20 |
0,15 |
|
WR-15/2/1,0/5 |
12 |
0,19 |
0,14 |
0,09 |
0,06 |
|
WR-18/1/1,5/10 |
15 |
0,24 |
0,18 |
0,12 |
0,08 |
|
WR-18/1/1,5/5 |
15 |
0,24 |
0,18 |
0,12 |
0,08 |
|
WR-21/1/1,5/0 |
15 |
0,25 |
0,19 |
0,12 |
0,08 |
|
WR-21/2/1,5/0 |
12 |
0,13 |
0,08 |
0,03 |
x |
|
WR-61/1/2,0/5 |
15 |
0,23 |
0,17 |
0,11 |
0,07 |
|
WR-T1/1,5/5 |
15 |
0,27 |
0,21 |
0,14 |
0,10 |
|
WR-T2/1,5/5 |
12 |
0,12 |
0,07 |
0,03 |
x |
|
WRP1/1,0/0,7/5 |
15 |
0,35 |
0,28 |
0,20 |
0,16 |
|
WRP1/1,0/1,2/5 |
15 |
0,28 |
0,22 |
0,15 |
0,11 |
|
WRP1/1,5/0,7/5 |
15 |
0,29 |
0,23 |
0,16 |
0,12 |
|
WRP1/1,5/1,2/5 |
15 |
0,23 |
0,17 |
0,11 |
0,07 |
|
WRP2/1,0/0,7/5 |
12 |
0,19 |
0,14 |
0,09 |
0,06 |
|
WRP2/1,0/1,2/5 |
12 |
0,14 |
0,10 |
0,05 |
x |
|
WRP2/1,5/0,7/5 |
12 |
0,15 |
0,10 |
0,06 |
0,03 |
|
WRP2/1,5/1,2/5 |
12 |
0,10 |
0,06 |
x |
x |
|
WRP3/1,0/0,7/5 |
7 |
0,15 |
0,12 |
0,08 |
0,05 |
|
WRP3/1,0/1,2/5 |
7 |
0,11 |
0,08 |
0,04 |
0,02 |
|
WRP3/1,5/0,7/5 |
6 |
0,13 |
0,09 |
0,05 |
0,03 |
|
WRP3/1,5/1,2/5 |
6 |
0,09 |
0,06 |
0,02 |
x |
|
WN-1 |
15 |
0,64 |
0,53 |
0,41 |
0,34 |
|
WN-2 |
12 |
0,30 |
0,24 |
0,19 |
0,16 |
|
WN-21 |
12 |
0,26 |
0,20 |
0,15 |
0,12 |
|
WN-3 |
10 |
0,22 |
0,18 |
0,14 |
0,12 |
|
WN-21 REG |
12 |
0,22 |
0,17 |
0,11 |
0,08 |
| SAL-90K код 42632 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
|
- |
30 |
0,41 |
0,33 |
0,25 |
0,20 |
|
WR-2/1/0,95/5 |
15 |
0,24 |
0,18 |
0,12 |
0,08 |
|
WR-2/2/0,95/5 |
12 |
0,10 |
0,07 |
0,03 |
x |
|
WR-2/3/0,95/5 |
10 |
0,07 |
0,05 |
x |
x |
|
WR-4/1/0,6/15 |
15 |
0,29 |
0,23 |
0,16 |
0,12 |
|
WR-4/2/0,6/15 |
12 |
0,14 |
0,10 |
0,07 |
0,04 |
|
WR-4/1/0,5/5 |
15 |
0,31 |
0,25 |
0,18 |
0,14 |
|
WR-4/2/0,5/5 |
12 |
0,16 |
0,12 |
0,08 |
0,05 |
|
WR-4/1/1,0/5 |
15 |
0,25 |
0,19 |
0,13 |
0,09 |
|
WR-4/2/1,0/5 |
12 |
0,12 |
0,08 |
0,04 |
x |
|
WR-4/1/0,6/15 ZP |
15 |
0,29 |
0,23 |
0,16 |
0,12 |
|
WR-4/2/0,6/15 ZP |
12 |
0,14 |
0,10 |
0,07 |
0,04 |
|
WR-4/1/0,5/5 ZP |
15 |
0,31 |
0,25 |
0,18 |
0,14 |
|
WR-4/2/0,5/5 ZP |
12 |
0,16 |
0,12 |
0,08 |
0,05 |
|
WR-4/1/1,0/5 ZP |
15 |
0,25 |
0,19 |
0,13 |
0,09 |
|
WR-4/2/1,0/5 ZP |
12 |
0,12 |
0,08 |
0,04 |
x |
|
WR-8B/1/0,35/0 |
15 |
0,29 |
0,22 |
0,15 |
0,11 |
|
WR-8B/1/0,35/5 |
15 |
0,29 |
0,22 |
0,15 |
0,11 |
|
WR-8B/1/0,35/10 |
15 |
0,29 |
0,22 |
0,16 |
0,12 |
|
WR-13/1/0,8/15 |
15 |
0,20 |
0,13 |
0,07 |
0,03 |
|
WR-13/2/0,8/15 |
12 |
0,06 |
x |
x |
x |
|
WR-13/1/0,8/5 |
15 |
0,20 |
0,13 |
0,07 |
0,03 |
|
WR-13/2/0,8/5 |
12 |
0,06 |
x |
x |
x |
|
WR-13/1/0,8/15 ZP |
15 |
0,20 |
0,13 |
0,07 |
0,03 |
|
WR-13/2/0,8/15 ZP |
12 |
0,06 |
x |
x |
x |
|
WR-13/1/0,8/5 ZP |
15 |
0,20 |
0,13 |
0,07 |
0,03 |
|
WR-13/2/0,8/5 ZP |
12 |
0,06 |
x |
x |
x |
|
WR-15/1/1,0/5 |
15 |
0,20 |
0,14 |
0,08 |
0,04 |
|
WR-15/2/1,0/5 |
12 |
0,08 |
0,04 |
x |
x |
|
WR-21/1/1,5/0 |
15 |
0,12 |
0,07 |
x |
x |
|
WR-61/1/2,0/5 |
15 |
0,11 |
0,06 |
x |
x |
|
WR-T1/1,5/5 |
15 |
0,14 |
0,09 |
0,04 |
x |
|
WRP1/1,0/0,7/5 |
15 |
0,21 |
0,15 |
0,09 |
0,06 |
|
WRP1/1,5/0,7/5 |
15 |
0,16 |
0,11 |
0,06 |
0,03 |
|
WRP2/1,0/0,7/5 |
12 |
0,09 |
0,05 |
x |
x |
|
WN-1 |
15 |
0,40 |
0,32 |
0,23 |
0,18 |
|
WN-2 |
12 |
0,18 |
0,14 |
0,10 |
0,08 |
|
WN-21 |
12 |
0,14 |
0,10 |
0,06 |
0,04 |
|
WN-3 |
10 |
0,14 |
0,10 |
0,07 |
0,05 |
| SAL-100K код 42634 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
|---|---|---|---|---|---|
| Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
| Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
|
- |
30 |
0,23 |
0,17 |
0,11 |
0,07 |
|
WR-2/1/0,95/5 |
15 |
0,11 |
0,06 |
x |
x |
|
WR-4/1/0,6/15 |
15 |
0,15 |
0,10 |
0,05 |
x |
|
WR-4/2/0,6/15 |
12 |
0,06 |
0,03 |
x |
x |
|
WR-4/1/0,5/5 |
15 |
0,17 |
0,11 |
0,06 |
0,03 |
|
WR-4/2/0,5/5 |
12 |
0,07 |
0,04 |
x |
x |
|
WR-4/1/1,0/5 |
15 |
0,12 |
0,07 |
0,03 |
x |
|
WR-4/2/1,0/5 |
12 |
0,03 |
x |
x |
x |
|
WR-4/1/0,6/15 ZP |
15 |
0,15 |
0,10 |
0,05 |
x |
|
WR-4/2/0,6/15 ZP |
12 |
0,06 |
0,03 |
x |
x |
|
WR-4/1/0,5/5 ZP |
15 |
0,17 |
0,11 |
0,06 |
0,03 |
|
WR-4/2/0,5/5 ZP |
12 |
0,07 |
0,04 |
x |
x |
|
WR-4/1/1,0/5 ZP |
15 |
0,12 |
0,07 |
0,03 |
x |
|
WR-4/2/1,0/5 ZP |
12 |
0,03 |
x |
x |
x |
|
WR-8B/1/0,35/0 |
15 |
0,14 |
0,09 |
0,04 |
x |
|
WR-8B/1/0,35/5 |
15 |
0,14 |
0,09 |
0,04 |
x |
|
WR-8B/1/0,35/10 |
15 |
0,15 |
0,09 |
0,04 |
x |
|
WR-13/1/0,8/15 |
15 |
0,06 |
x |
x |
x |
|
WR-13/1/0,8/5 |
15 |
0,06 |
x |
x |
x |
|
WR-13/1/0,8/15 ZP |
15 |
0,06 |
x |
x |
x |
|
WR-13/1/0,8/5 ZP |
15 |
0,06 |
x |
x |
x |
|
WR-15/1/1,0/5 |
15 |
0,07 |
x |
x |
x |
|
WRP1/1,0/0,7/5 |
15 |
0,08 |
0,04 |
x |
x |
|
WN-1 |
15 |
0,22 |
0,15 |
0,09 |
0,05 |
|
WN-2 |
12 |
0,09 |
0,06 |
0,03 |
x |
Похожие товары
Смотреть
ОГК Опоры граненые конические
ОГК Опоры граненые конические
Смотреть
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
Смотреть
ОГКС Опоры граненые конические складывающиеся
ОГКС Опоры граненые конические складывающиеся
Смотреть
ОГСКС Опоры граненые силовые контактной сети
ОГСКС Опоры граненые силовые контактной сети
Смотреть
ОКС Опоры круглые силовые
ОКС Опоры круглые силовые
Смотреть
ОГКК Опоры квартальные граненые стальные бесфланцевые
ОГКК Опоры квартальные граненые стальные бесфланцевые
Смотреть
ОТ Опоры трубчатые
ОТ Опоры трубчатые
Смотреть
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
Статьи по теме
Виды и характеристики осветительных опор для улиц
Виды и характеристики осветительных опор для улиц
Осветительные опоры изготавливают из древесины, железобетона и металла, но самой большой популярностью пользуются металлические, так как они способны выдерживать большую нагрузку, имеют длительный срок эксплуатации, отличаются прочностью и способны украсить улицы города или другой объект.
Сравнение осветительных опор модели НФГ с парковыми
Сравнение осветительных опор модели НФГ с парковыми
Несиловые опоры с граненым стволом выглядят не так эффектно и привлекательно, как парковые. Благодаря прочности и высоте до 16 метров они чаще используются в утилитарном освещении.
Разновидности уличных светильников для опор наружного освещения
Разновидности уличных светильников для опор наружного освещения
Уличные светильники для опор наружного освещения отличаются по размеру и степени защиты, способу установки и дизайну, материалу корпуса. Выбор необходимо делать на основе проектной документации.
|
|
|
|
|
