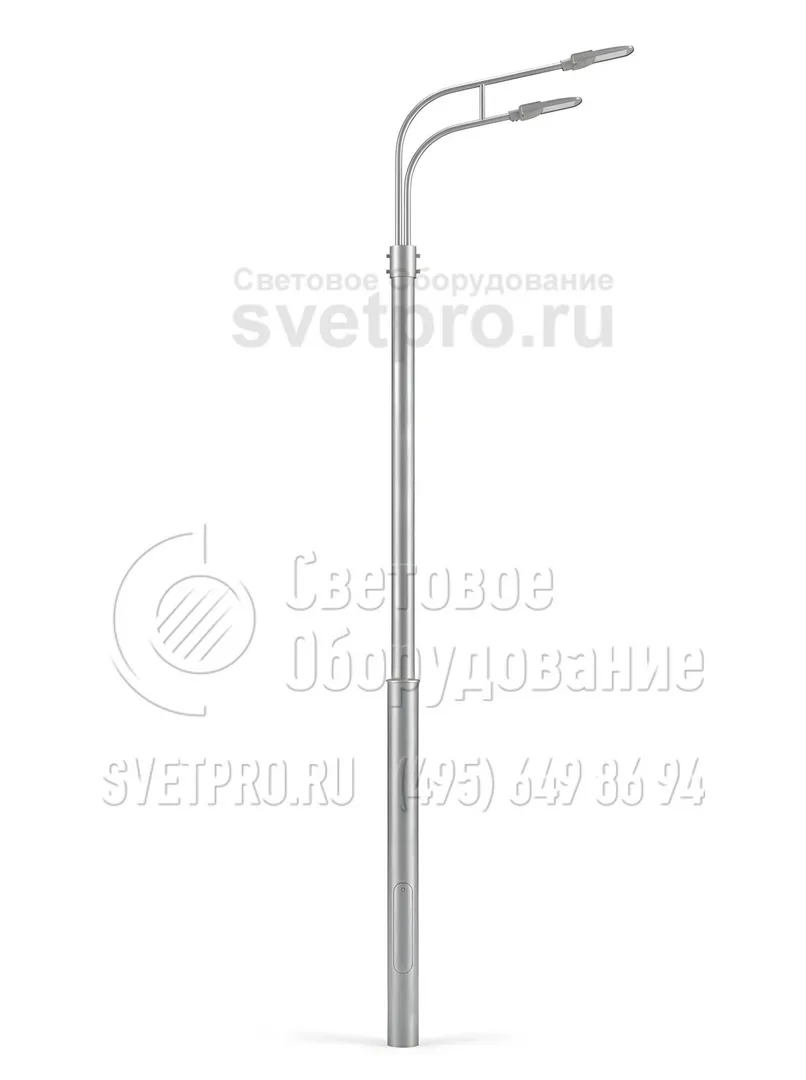

СП-800-9/11 Опора силовая прямостоечная трубчатая высота 9 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СП-800-9/11 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 325 мм |
| Верхний диаметр: | 219 мм |
| Вес: | 752 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Масса*, кг | Установочное место кронштейна | P**, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|
| СП-800-9,0/11,0-01**-ц | 752 | О3 | 800 | 9000 | 2000 | 3500 | 325 | 219 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Высотная опора СП-800-9/11 относится к силовым металлоконструкциям, способным выдержать нагрузку до 800 кг. Опора применяется для воздушного подвеса СИП, прокладки питающих проводов под землей. При организации освещения столбы высотой 9 м устанавливаются в районах жилой застройки, размещаются на участках автодорог различного типа, в промышленных зонах. Светотехника, требуемая для создания освещенности, располагается в верхней части столба на кронштейнах.

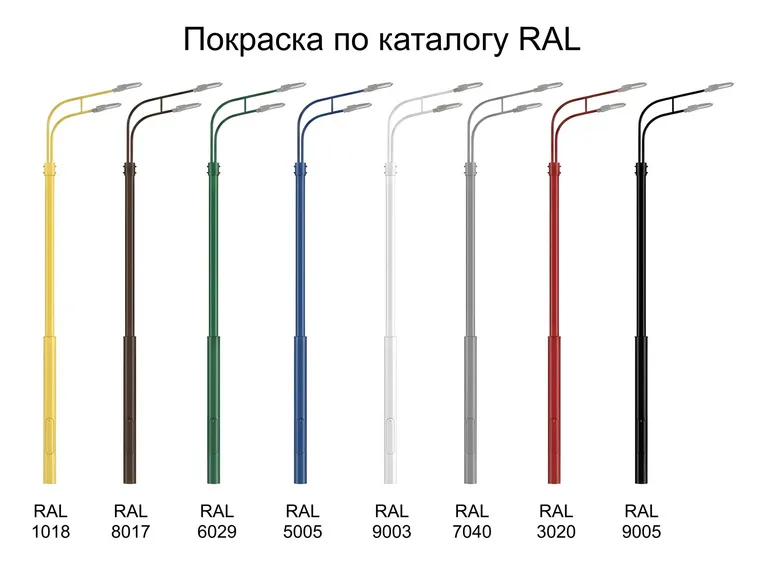

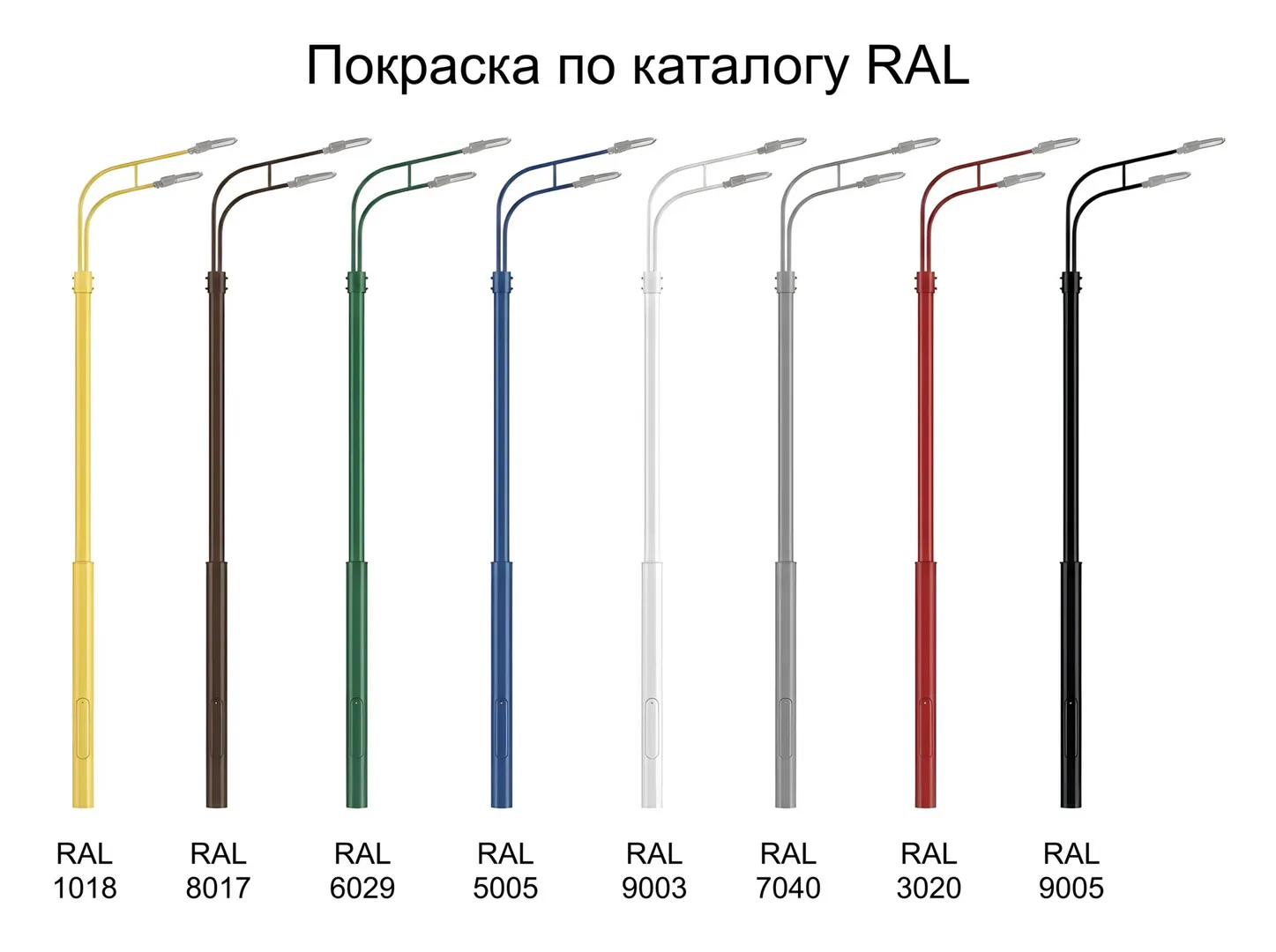

Конструкция опоры состоит из сварных труб, изготовленных из качественного стального проката. При производстве столбов металл обрабатывается методом горячего цинкования, что надежно защищает конструкцию от влияния внешних факторов среды и не позволяет развиваться коррозии. Оцинковка обеспечивает период эксплуатации до 30 лет. По желанию заказчика поверхность опор окрашивается лакокраской любого оттенка.
Опоры монтируются в подготовленный котлован, заливаемый бетоном после выравнивания столба.
фото с объектов
Фотогалерея
-

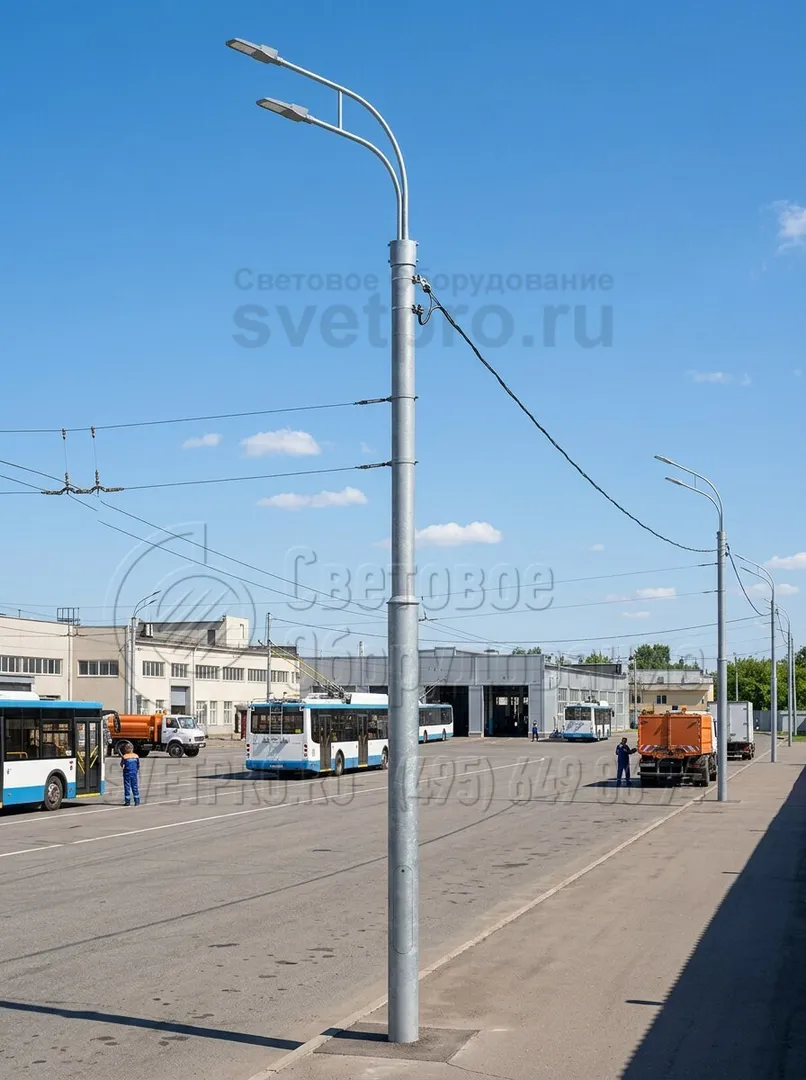

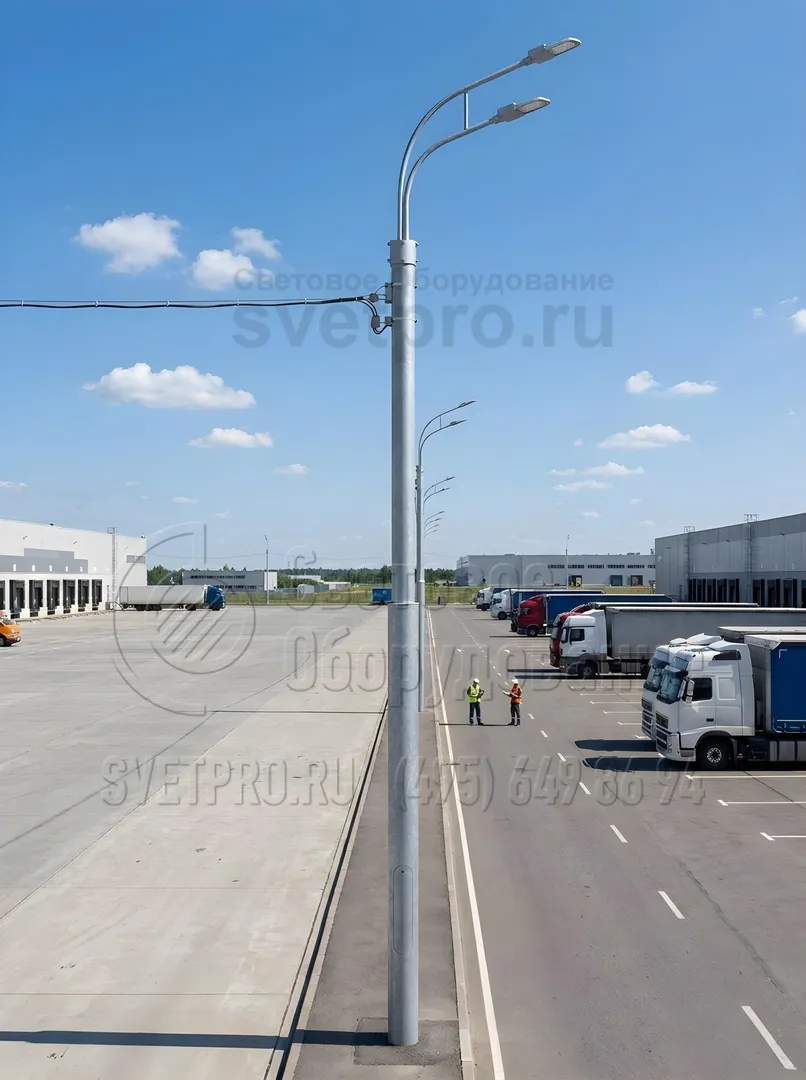

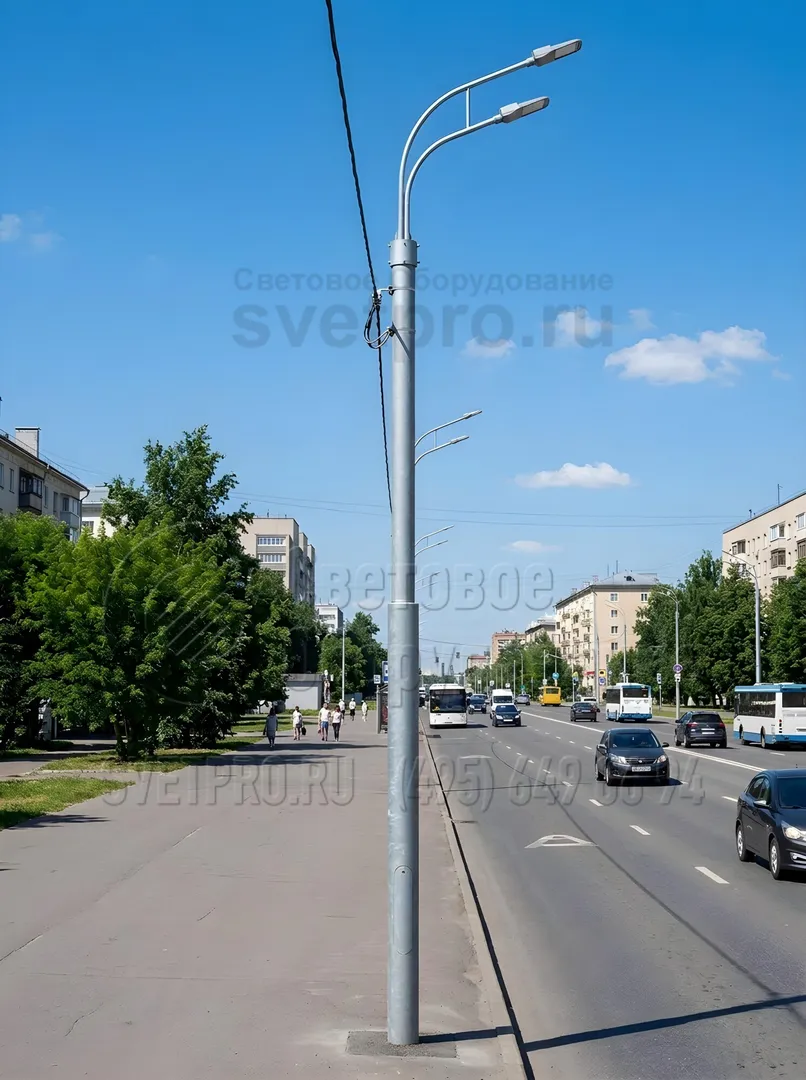

1. Опоры трубчатого типа могут выдержать вес оборудования и нагрузку от проводов в пределах 800 кг. Общая длина ствола составляет 9 метров, из которых 2 — это хвостовик, с помощью которого производится монтаж. Установка проводится без применения ЗДФ, покупать ее не нужно.
-

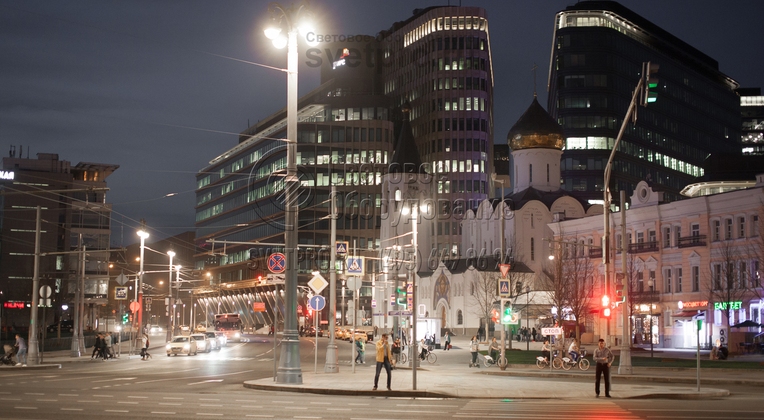

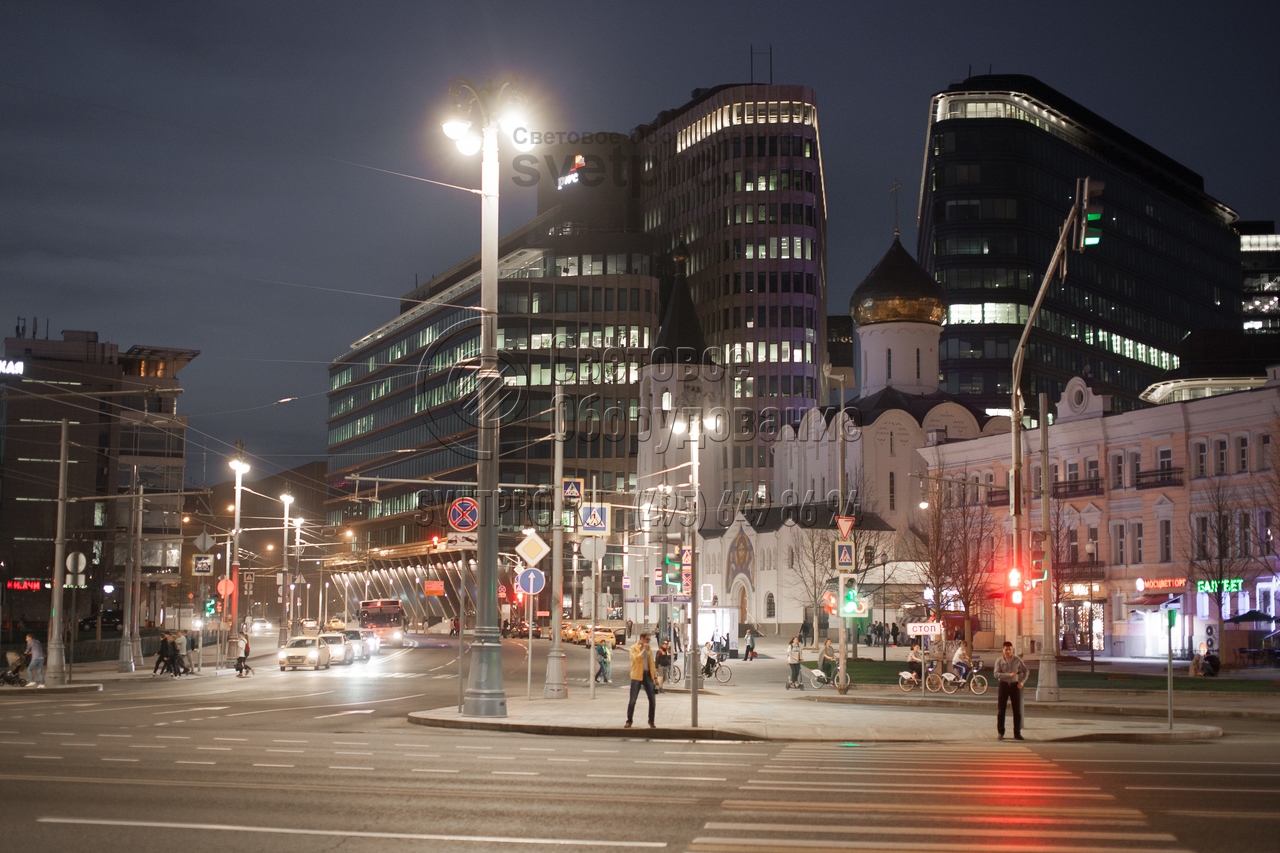

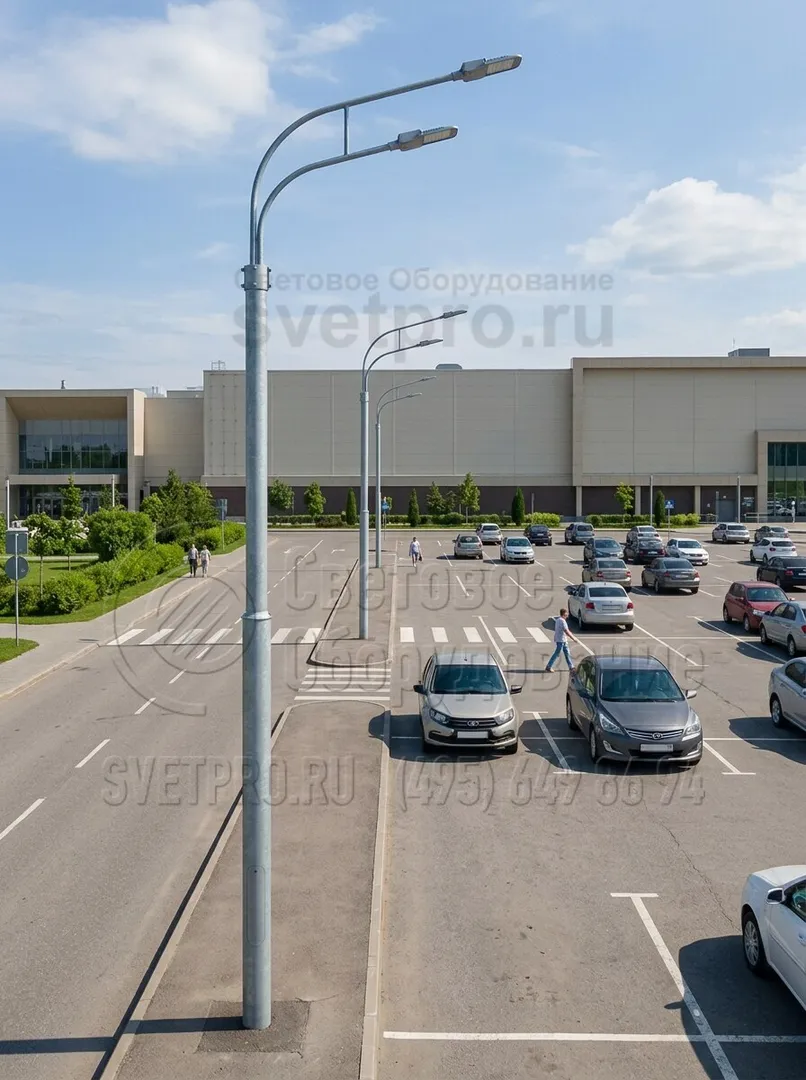

2. На изображении вы видите пример сочетания конструкции с другими декоративными и функциональными элементами на улице города. Круглый корпус органично вписывается в дизайн и гармонирует со стойками для светофоров и дорожных знаков. Это делает стилистику улицы более целостной. -

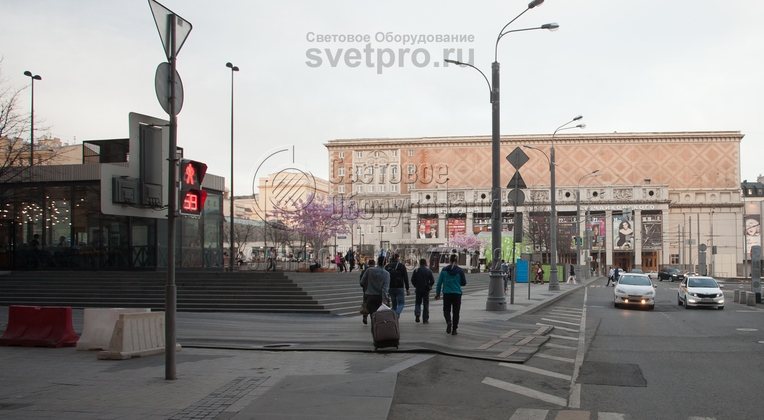

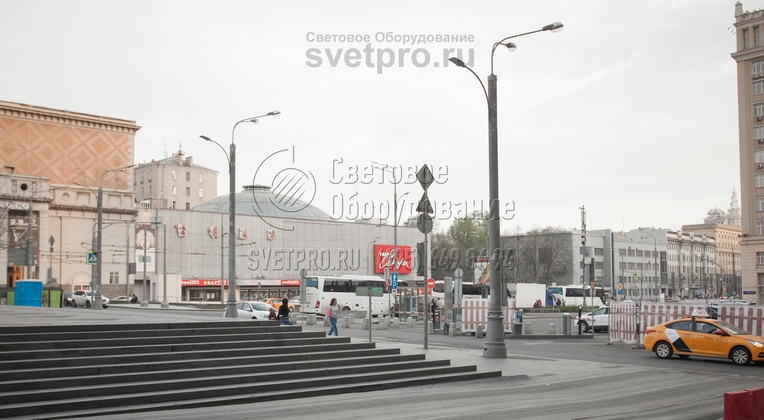

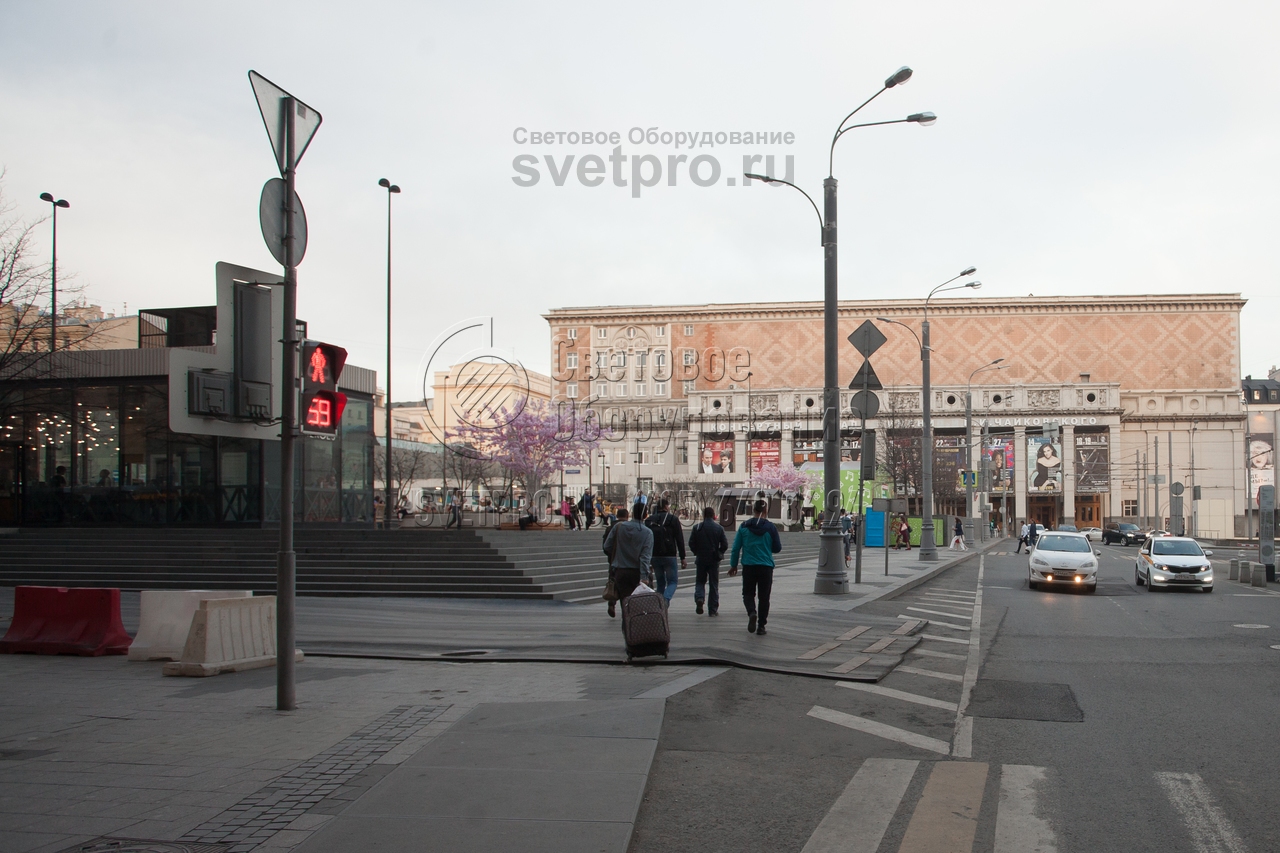

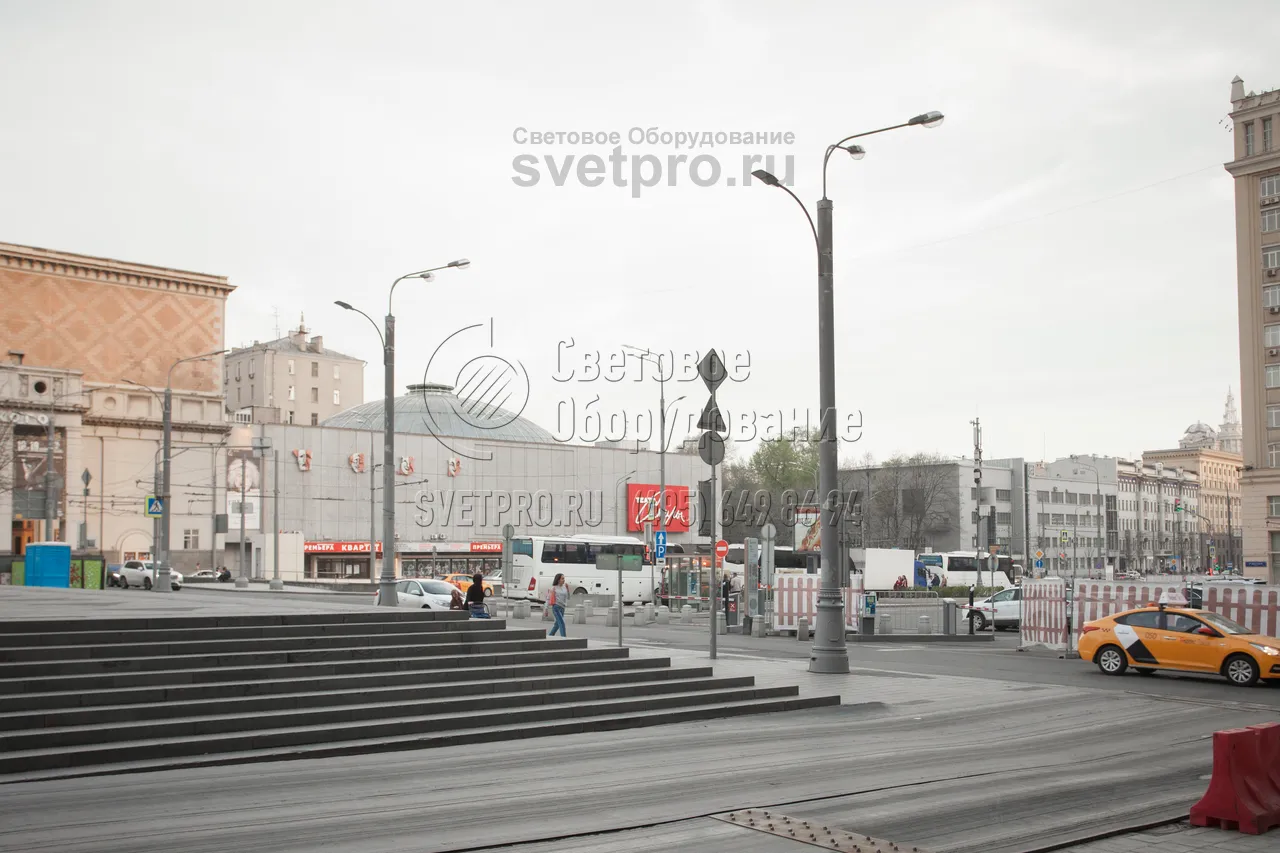

3. На изображении вы видите трубчатую конструкцию с декоративным кронштейном в верхней части. Используются световые приборы подвесного типа в количестве 4 штук. С их помощью создается заливающее освещение на большом открытом пространстве. Не нужно устанавливать несколько опор.
