ТФГ-2500-10 Опора контактной сети фланцевая граненая высота 10 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ТФГ-2500-10 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Материал: | Листовая сталь |
Размер фланца: | 800 мм |
Нижний диаметр: | 575 мм |
Верхний диаметр: | 250 мм |
Вес: | 918 кг |
Высота: | 10 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?

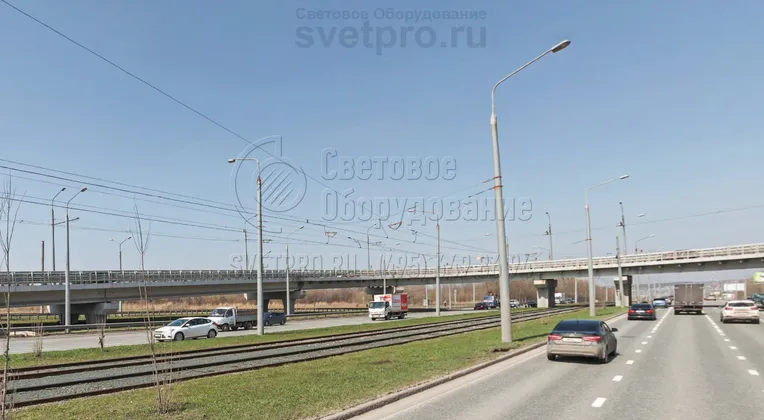

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
ТФГ-2500-10,0-01**-ц | ЗФ-36/12/Д670-3,5-б | 918 | Ф12, Ф17 | 2500 | 10000 | 3500 | 575 | 250 | М36 | 800 | 670 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Трубчатые опоры ТФГ-2500-10 относятся к высотным конструкциям с граненой поверхностью. Столбы устанавливаются для монтажа контактных сетей электротранспорта, создания требуемого уровня освещенности на дорогах и транспортных магистралях, в жилых кварталах. Способность опор выдерживать значительные нагрузки позволяет использовать их для размещения рекламных щитов, дорожных знаков и указателей.
Граненые опоры ТФГ-2500-10 изготавливаются из листовой стали, сгибаемой на прессе до получения изделий с многоугольником в сечении. Поверхность металла обрабатывается горячим цинкованием, что позволяет надежно защитить конструкцию от разрушающего действия влаги, коррозии и иных факторов, а также увеличить срок ее эксплуатации до 30 лет. Высокое качество металла позволяет устанавливать столбы в регионах с разным климатом.
Освещение территории с помощью опор выполняется посредством размещения светотехники на кронштейнах. Столбы монтируются на бетонный фундамент, внутри которого размещен закладной элемент. Опора соединяется с закладной деталью через фланец.

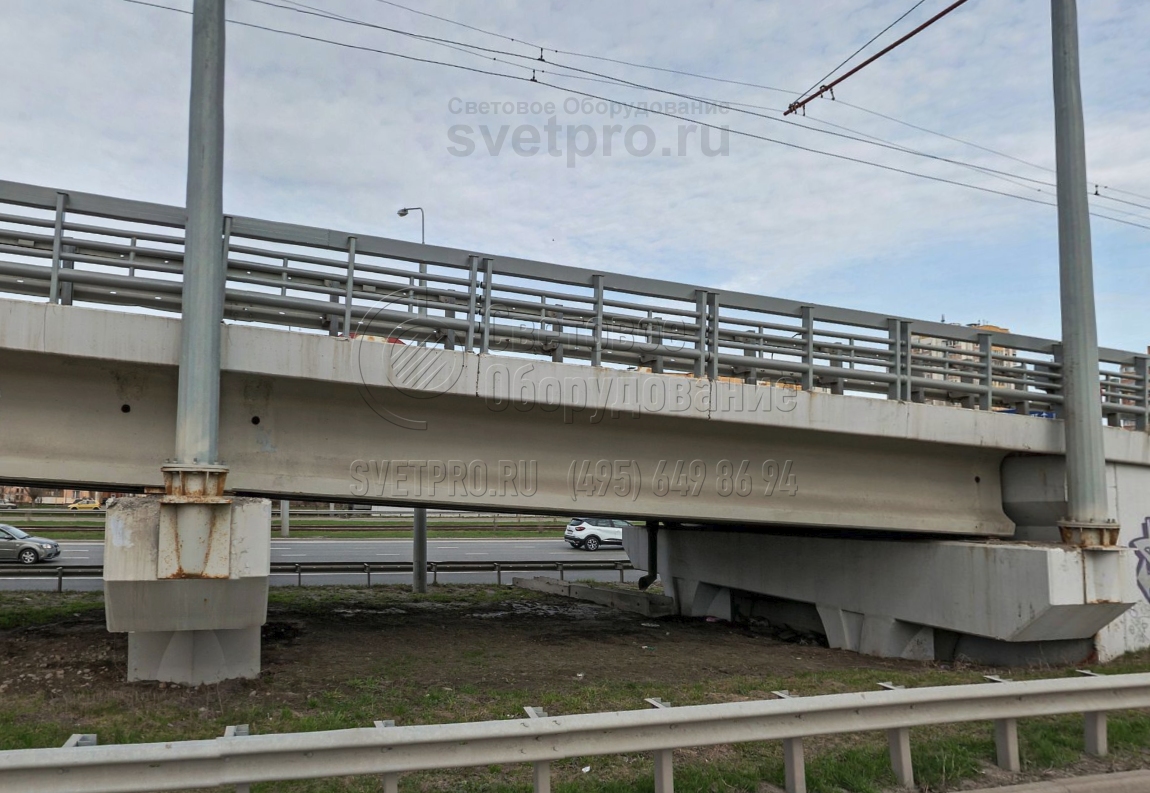

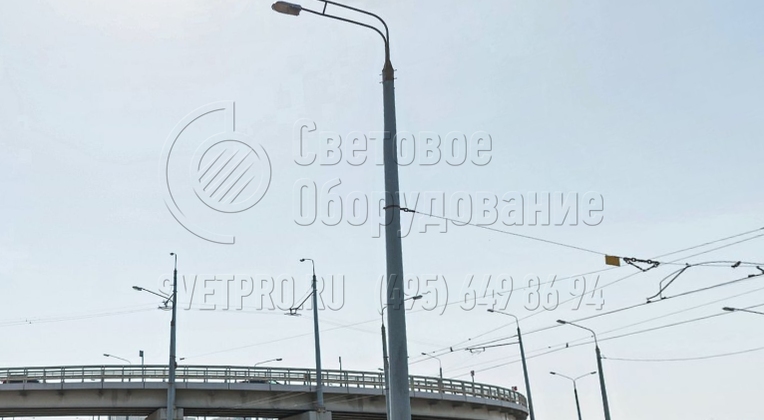

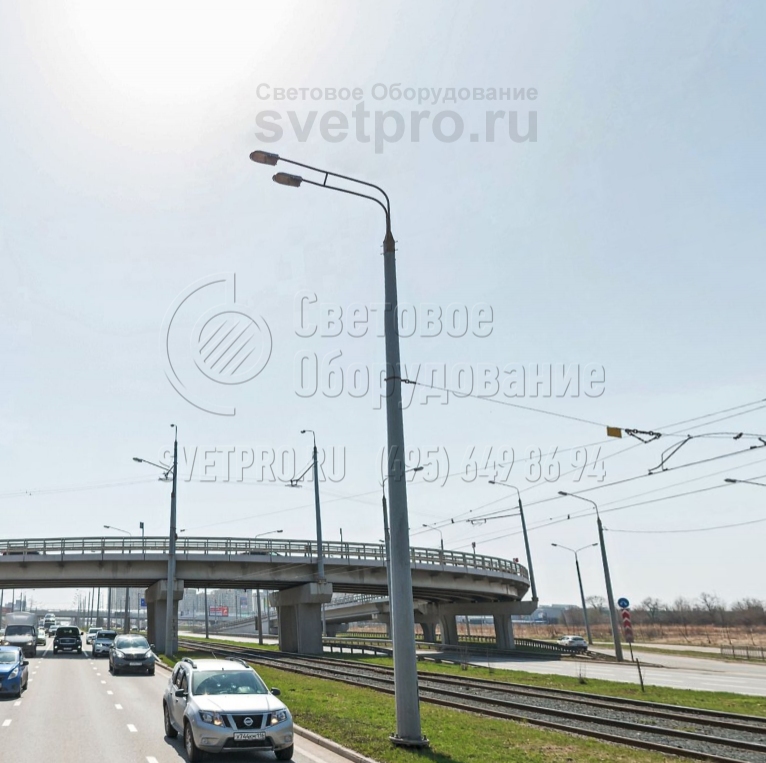

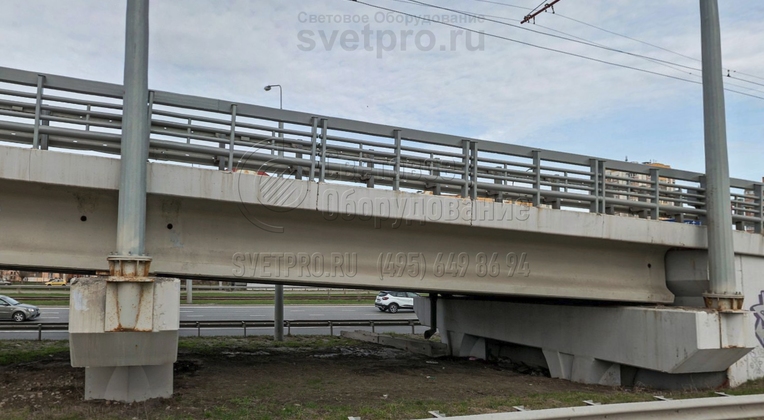

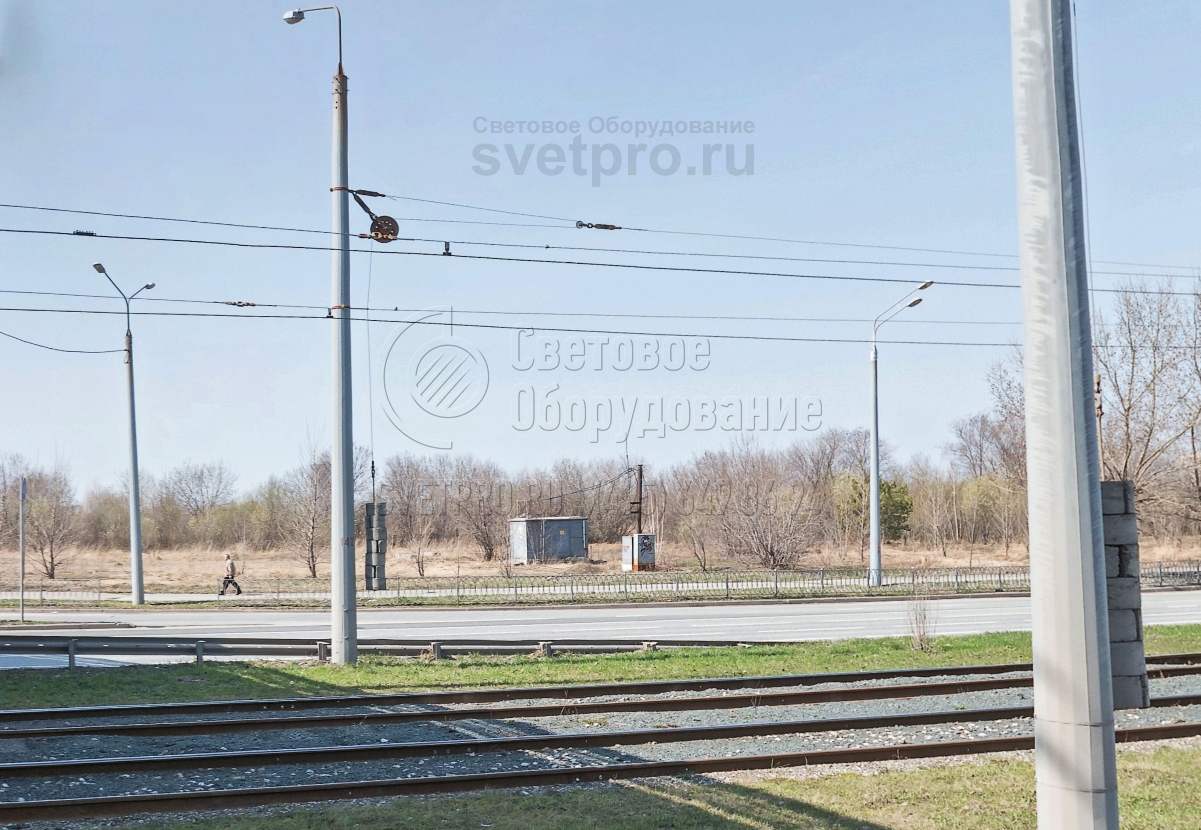

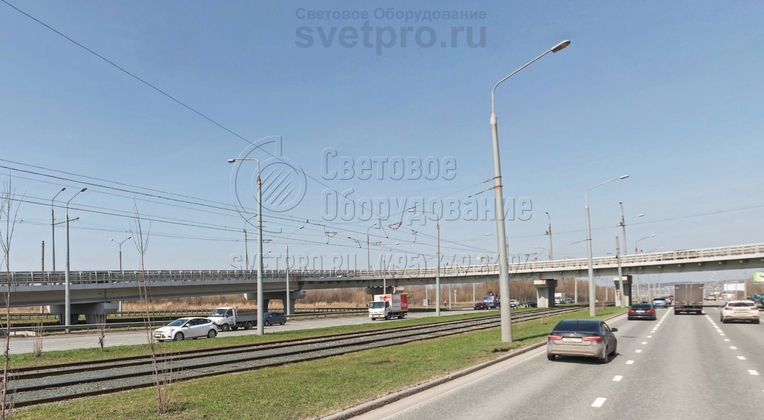

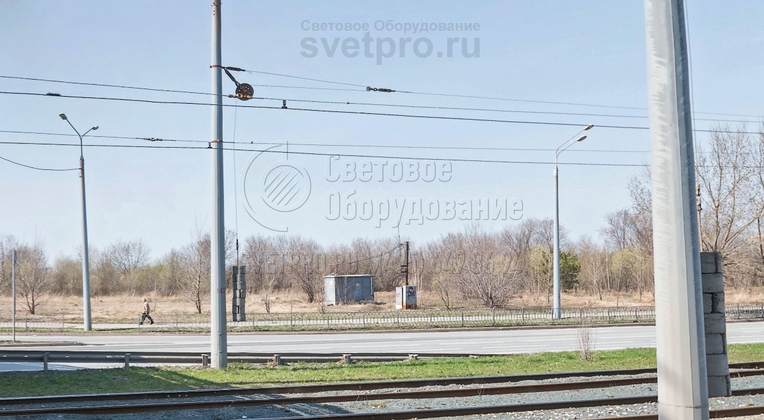

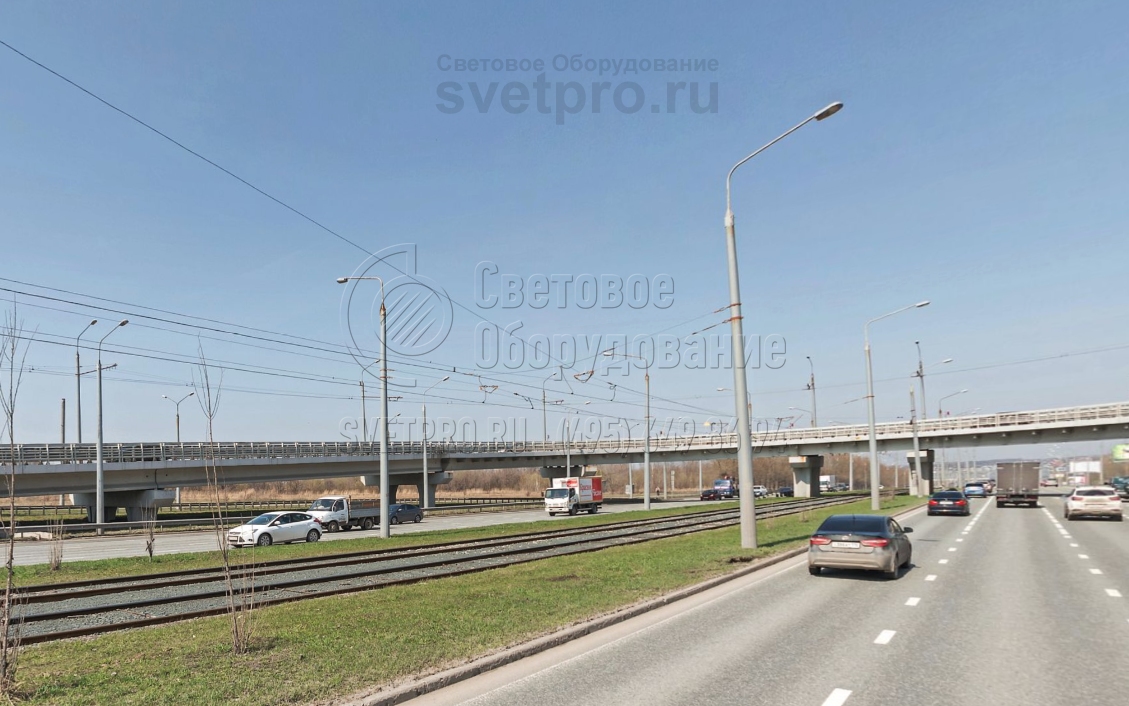

фото с объектов
