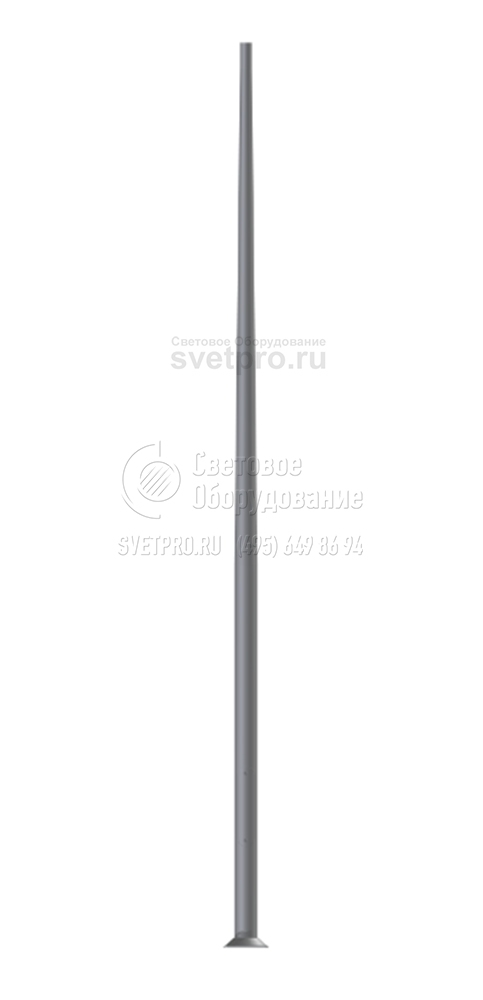

Тип SAL 9,3-11,8 / SAL 9,3 wzm-11,8 wzm Двухэлементные укреплённые опоры диаметром 176 мм у основания (грунта)

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > Тип SAL 9,3-11,8 / SAL 9,3 wzm-11,8 wzm Двухэлементные укреплённые опоры диаметром 176 мм у основания (грунта)

Область применения:	Уличное освещение.
Назначение:	Опоры освещения

Высота:	9,3-11,8 м
Вес:	47,6-67,8 кг
Верхний диаметр:	60 мм
Нижний диаметр:	178 мм
Материал:	анодированный алюминий
Артикул производителя:	SAL 9,3-11,8 / SAL 9,3 wzm-11,8 wzm
Габаритные размеры:	см. таблицу
Цвет свечения:

Производитель «ROSA», Польша

Хорошая цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал

Технические данные

Тип опоры	SAL-9,3	SAL-9,8	SAL-10,3	SAL-10,8	SAL-11,3	SAL-11,8
Высота опоры H (мм)	9300	9800	10300	10800	11300	11800
Код	42456/C...	42457/C...	42458/C...	42459/C...	42460/C...	42461/C...
Вес нетто (кг)	47,6	50,8	53,9	56,0	57,0	60,2
Ориентировочный единичный объем (м?)*	0,437	0,473	0,509	0,513	0,516	0,55
Предлагаемые светильники для монтажа непосредственно на опоре	URSA LED ALFA, MAGNOLIA LED, LUNOIDA LED, COSMO LED ALFA, LUNOIDA, MAGNOLIA
Предлагаемые типы оголовников и светильников	WR-4/1/1,0/5 ZP, WR-8B/1/0,35/0 – cветильник: CUDDLE LED, LUNOIDA LED, MAGNOLIA LED, URSA LED, COSMO LED ALFA, MAGNOLIA, LUNOIDA; WN-1 – cветильник ARTEMIS LED
Тип фундамента / Тип анкерного устройства	B-70, B-71 / Z-70, Z-71
Болтовое соединение	4 x M24
Код фундамента / код анкерного устройства	311170, 311171 / 311270, 311271
Комплект соединительных элементов	4012
Размер основания (сторона /расстояние болтов / толщина) (мм)	400 / 300 / 12

Тип опоры	SAL-9,3 wzm	SAL-9,8 wzm	SAL-10,3 wzm	SAL-10,8 wzm	SAL-11,3 wzm	SAL-11,8 wzm
Высота опоры H (мм)	9300	9800	10300	10800	11300	11800
Код	42476/C...	42477/C...	42478/C...	42479/C...	42470/C...	42471/C...
Вес нетто (кг)	53,3	57,2	61,1	63,2	64,2	67,8
Ориентировочный единичный объем (м?)*	0,437	0,473	0,509	0,513	0,516	0,55
Предлагаемые светильники для монтажа непосредственно на опоре	URSA LED ALFA, MAGNOLIA LED, LUNOIDA LED, COSMO LED ALFA, LUNOIDA, MAGNOLIA
Предлагаемые типы оголовников и светильников	WR-2/1/0,95/5, WR-2/2/0,95/5, WR-4/1/1,0/5 ZP, WR-4/2/1,0/5 ZP, WR-8B/1/0,35/5, WR-15/2/1,0/5 – cветильник CUDDLE LED, LUNOIDA LED, MAGNOLIA LED, URSA LED, COSMO LED ALFA, MAGNOLIA, LUNOIDA
Тип фундамента / Тип анкерного устройства	B-70 / Z-70
Болтовое соединение	4 x M24
Код фундамента / код анкерного устройства	311170 / 311270
Комплект соединительных элементов	4012
Размер основания (сторона /расстояние болтов / толщина) (мм)	400 / 300 / 12

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

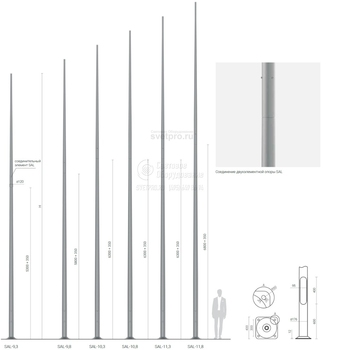

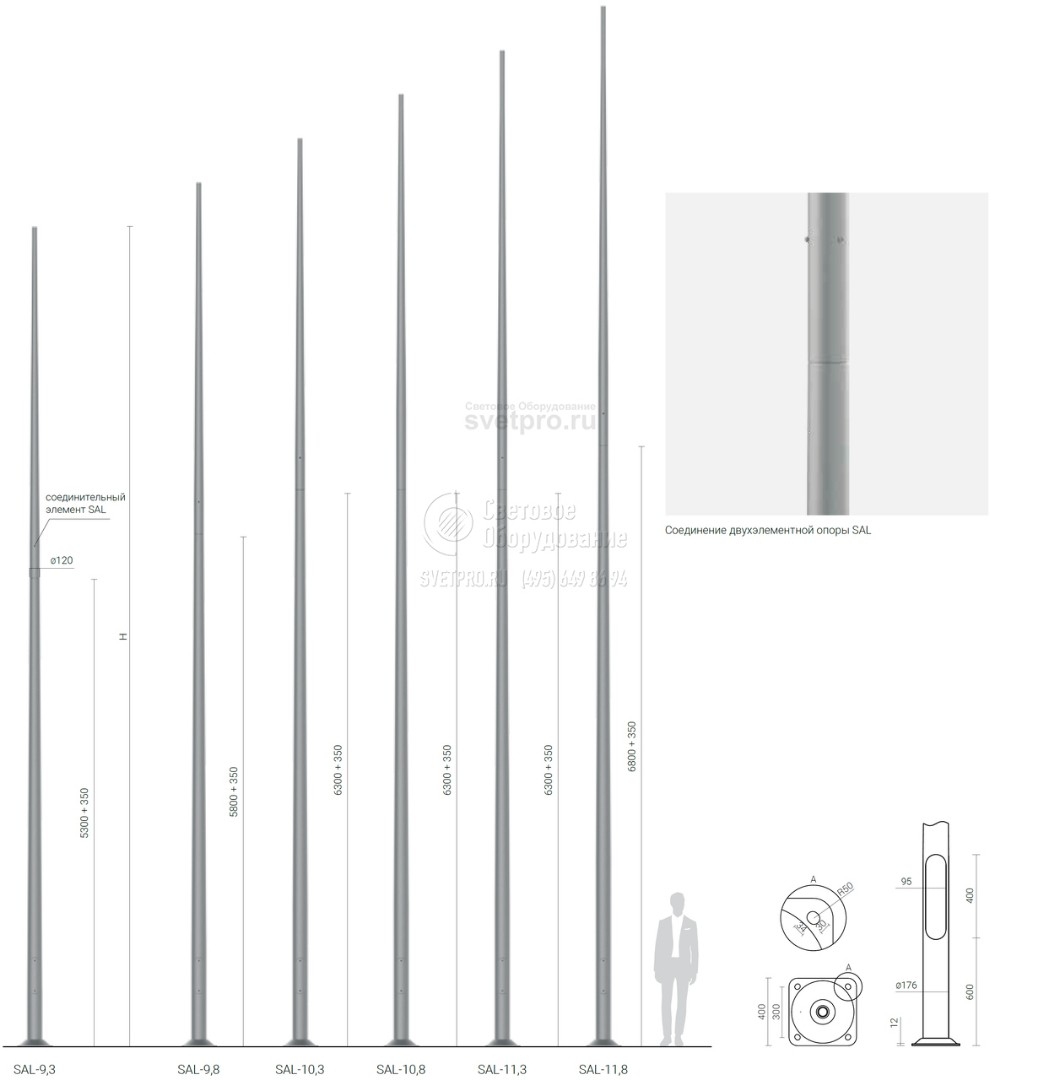

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

SAL-9,3 код 42456	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,53	0,43	0,32	0,26
WR-2/1/0,95/5	15	0,32	0,25	0,17	0,13
WR-2/2/0,95/5	12	0,16	0,11	0,06	0,03
WR-2/3/0,95/5	10	0,12	0,08	0,04	x
WR-4/1/0,6/15	15	0,39	0,31	0,22	0,17
WR-4/2/0,6/15	12	0,20	0,15	0,10	0,07
WR-4/1/0,5/5	15	0,41	0,33	0,24	0,19
WR-4/2/0,5/5	12	0,21	0,16	0,11	0,08
WR-4/1/1,0/5	15	0,34	0,26	0,18	0,14
WR-4/2/1,0/5	12	0,17	0,12	0,07	0,04
WR-4/1/0,6/15 ZP	15	0,39	0,31	0,22	0,17
WR-4/2/0,6/15 ZP	12	0,20	0,15	0,10	0,07
WR-4/1/0,5/5 ZP	15	0,41	0,33	0,24	0,19
WR-4/2/0,5/5 ZP	12	0,21	0,16	0,11	0,08
WR-4/1/1,0/5 ZP	15	0,34	0,26	0,18	0,14
WR-4/2/1,0/5 ZP	12	0,17	0,12	0,07	0,04
WR-8B/1/0,35/0	15	0,38	0,30	0,21	0,16
WR-8B/1/0,35/5	15	0,38	0,30	0,22	0,16
WR-8B/1/0,35/10	15	0,38	0,30	0,22	0,17
WR-13/1/0,8/15	15	0,29	0,21	0,13	0,08
WR-13/2/0,8/15	12	0,11	0,06	x	x
WR-13/1/0,8/5	15	0,29	0,21	0,13	0,08
WR-13/2/0,8/5	12	0,11	0,06	x	x
WR-13/1/0,8/15 ZP	15	0,29	0,21	0,13	0,08
WR-13/2/0,8/15 ZP	12	0,11	0,06	x	x
WR-13/1/0,8/5 ZP	15	0,29	0,21	0,13	0,08
WR-13/2/0,8/5 ZP	12	0,11	0,06	x	x
WR-15/1/1,0/5	15	0,29	0,21	0,13	0,09
WR-15/2/1,0/5	12	0,14	0,09	0,04	x
WR-21/1/1,5/0	15	0,19	0,13	0,06	0,03
WR-21/2/1,5/0	12	0,08	0,03	x	x
WR-61/1/2,0/5	15	0,18	0,12	0,06	x
WR-T1/1,5/5	15	0,22	0,15	0,09	0,05
WR-T2/1,5/5	12	0,07	0,03	x	x
WN-1	15	0,53	0,42	0,31	0,25
WN-2	12	0,24	0,19	0,14	0,11
WN-3	10	0,18	0,14	0,10	0,08
WN-21	12	0,20	0,15	0,10	0,07
WN-21 REG	12	0,16	0,12	0,07	0,04

SAL-9,3
код 42456

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,53

0,43

0,32

0,26

WR-2/1/0,95/5

0,32

0,25

0,17

0,13

WR-2/2/0,95/5

0,16

0,11

0,06

0,03

WR-2/3/0,95/5

0,12

0,08

0,04

WR-4/1/0,6/15

0,39

0,31

0,22

0,17

WR-4/2/0,6/15

0,20

0,15

0,10

0,07

WR-4/1/0,5/5

0,41

0,33

0,24

0,19

WR-4/2/0,5/5

0,21

0,16

0,11

0,08

WR-4/1/1,0/5

0,34

0,26

0,18

0,14

WR-4/2/1,0/5

0,17

0,12

0,07

0,04

WR-4/1/0,6/15 ZP

0,39

0,31

0,22

0,17

WR-4/2/0,6/15 ZP

0,20

0,15

0,10

0,07

WR-4/1/0,5/5 ZP

0,41

0,33

0,24

0,19

WR-4/2/0,5/5 ZP

0,21

0,16

0,11

0,08

WR-4/1/1,0/5 ZP

0,34

0,26

0,18

0,14

WR-4/2/1,0/5 ZP

0,17

0,12

0,07

0,04

WR-8B/1/0,35/0

0,38

0,30

0,21

0,16

WR-8B/1/0,35/5

0,38

0,30

0,22

0,16

WR-8B/1/0,35/10

0,38

0,30

0,22

0,17

WR-13/1/0,8/15

0,29

0,21

0,13

0,08

WR-13/2/0,8/15

0,11

0,06

WR-13/1/0,8/5

0,29

0,21

0,13

0,08

WR-13/2/0,8/5

0,11

0,06

WR-13/1/0,8/15 ZP

0,29

0,21

0,13

0,08

WR-13/2/0,8/15 ZP

0,11

0,06

WR-13/1/0,8/5 ZP

0,29

0,21

0,13

0,08

WR-13/2/0,8/5 ZP

0,11

0,06

WR-15/1/1,0/5

0,29

0,21

0,13

0,09

WR-15/2/1,0/5

0,14

0,09

0,04

WR-21/1/1,5/0

0,19

0,13

0,06

0,03

WR-21/2/1,5/0

0,08

0,03

WR-61/1/2,0/5

0,18

0,12

0,06

WR-T1/1,5/5

0,22

0,15

0,09

0,05

WR-T2/1,5/5

0,07

0,03

WN-1

0,53

0,42

0,31

0,25

WN-2

0,24

0,19

0,14

0,11

WN-3

0,18

0,14

0,10

0,08

WN-21

0,20

0,15

0,10

0,07

WN-21 REG

0,16

0,12

0,07

0,04

SAL-9,8 код 42457	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,49	0,39	0,29	0,24
WR-2/1/0,95/5	15	0,30	0,23	0,16	0,11
WR-2/2/0,95/5	12	0,14	0,10	0,05	x
WR-2/3/0,95/5	10	0,10	0,07	0,03	x
WR-4/1/0,6/15	15	0,36	0,29	0,20	0,16
WR-4/2/0,6/15	12	0,18	0,14	0,09	0,06
WR-4/1/0,5/5	15	0,39	0,30	0,22	0,17
WR-4/2/0,5/5	12	0,20	0,15	0,10	0,07
WR-4/1/1,0/5	15	0,31	0,24	0,17	0,12
WR-4/2/1,0/5	12	0,16	0,11	0,06	0,03
WR-4/1/0,6/15 ZP	15	0,36	0,29	0,20	0,16
WR-4/2/0,6/15 ZP	12	0,18	0,14	0,09	0,06
WR-4/1/0,5/5 ZP	15	0,39	0,30	0,22	0,17
WR-4/2/0,5/5 ZP	12	0,20	0,15	0,10	0,07
WR-4/1/1,0/5 ZP	15	0,31	0,24	0,17	0,12
WR-4/2/1,0/5 ZP	12	0,16	0,11	0,06	0,03
WR-8B/1/0,35/0	15	0,36	0,28	0,20	0,15
WR-8B/1/0,35/5	15	0,36	0,28	0,20	0,15
WR-8B/1/0,35/10	15	0,36	0,28	0,20	0,15
WR-13/1/0,8/15	15	0,26	0,19	0,11	0,06
WR-13/2/0,8/15	12	0,09	0,05	x	x
WR-13/1/0,8/5	15	0,26	0,19	0,11	0,06
WR-13/2/0,8/5	12	0,09	0,05	x	x
WR-13/1/0,8/15 ZP	15	0,26	0,19	0,11	0,06
WR-13/2/0,8/15 ZP	12	0,09	0,05	x	x
WR-13/1/0,8/5 ZP	15	0,26	0,19	0,11	0,06
WR-13/2/0,8/5 ZP	12	0,09	0,05	x	x
WR-15/1/1,0/5	15	0,26	0,19	0,12	0,08
WR-15/2/1,0/5	12	0,12	0,07	0,03	x
WR-21/1/1,5/0	15	0,18	0,11	0,05	x
WR-61/1/2,0/5	15	0,16	0,10	0,05	x
WR-T1/1,5/5	15	0,20	0,14	0,07	0,03
WN-1	15	0,49	0,39	0,28	0,22
WN-2	12	0,22	0,18	0,13	0,10
WN-3	10	0,17	0,13	0,09	0,07
WN-21	12	0,18	0,14	0,09	0,06
WN-21 REG	12	0,15	0,10	0,05	x

SAL-9,8
код 42457

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,49

0,39

0,29

0,24

WR-2/1/0,95/5

0,30

0,23

0,16

0,11

WR-2/2/0,95/5

0,14

0,10

0,05

WR-2/3/0,95/5

0,10

0,07

0,03

WR-4/1/0,6/15

0,36

0,29

0,20

0,16

WR-4/2/0,6/15

0,18

0,14

0,09

0,06

WR-4/1/0,5/5

0,39

0,30

0,22

0,17

WR-4/2/0,5/5

0,20

0,15

0,10

0,07

WR-4/1/1,0/5

0,31

0,24

0,17

0,12

WR-4/2/1,0/5

0,16

0,11

0,06

0,03

WR-4/1/0,6/15 ZP

0,36

0,29

0,20

0,16

WR-4/2/0,6/15 ZP

0,18

0,14

0,09

0,06

WR-4/1/0,5/5 ZP

0,39

0,30

0,22

0,17

WR-4/2/0,5/5 ZP

0,20

0,15

0,10

0,07

WR-4/1/1,0/5 ZP

0,31

0,24

0,17

0,12

WR-4/2/1,0/5 ZP

0,16

0,11

0,06

0,03

WR-8B/1/0,35/0

0,36

0,28

0,20

0,15

WR-8B/1/0,35/5

0,36

0,28

0,20

0,15

WR-8B/1/0,35/10

0,36

0,28

0,20

0,15

WR-13/1/0,8/15

0,26

0,19

0,11

0,06

WR-13/2/0,8/15

0,09

0,05

WR-13/1/0,8/5

0,26

0,19

0,11

0,06

WR-13/2/0,8/5

0,09

0,05

WR-13/1/0,8/15 ZP

0,26

0,19

0,11

0,06

WR-13/2/0,8/15 ZP

0,09

0,05

WR-13/1/0,8/5 ZP

0,26

0,19

0,11

0,06

WR-13/2/0,8/5 ZP

0,09

0,05

WR-15/1/1,0/5

0,26

0,19

0,12

0,08

WR-15/2/1,0/5

0,12

0,07

0,03

WR-21/1/1,5/0

0,18

0,11

0,05

WR-61/1/2,0/5

0,16

0,10

0,05

WR-T1/1,5/5

0,20

0,14

0,07

0,03

WN-1

0,49

0,39

0,28

0,22

WN-2

0,22

0,18

0,13

0,10

WN-3

0,17

0,13

0,09

0,07

WN-21

0,18

0,14

0,09

0,06

WN-21 REG

0,15

0,10

0,05

SAL-10,3 код 42458	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,40	0,31	0,23	0,18
WR-2/1/0,95/5	15	0,24	0,17	0,11	0,07
WR-2/2/0,95/5	12	0,10	0,06	x	x
WR-2/3/0,95/5	10	0,07	0,04	x	x
WR-4/1/0,6/15	15	0,29	0,22	0,15	0,11
WR-4/2/0,6/15	12	0,14	0,10	0,06	0,03
WR-4/1/0,5/5	15	0,31	0,24	0,16	0,12
WR-4/2/0,5/5	12	0,15	0,11	0,07	0,04
WR-4/1/1,0/5	15	0,25	0,18	0,12	0,08
WR-4/2/1,0/5	12	0,11	0,07	0,03	x
WR-4/1/0,6/15 ZP	15	0,29	0,22	0,15	0,11
WR-4/2/0,6/15 ZP	12	0,14	0,10	0,06	0,03
WR-4/1/0,5/5 ZP	15	0,31	0,24	0,16	0,12
WR-4/2/0,5/5 ZP	12	0,15	0,11	0,07	0,04
WR-4/1/1,0/5 ZP	15	0,25	0,18	0,12	0,08
WR-4/2/1,0/5 ZP	12	0,11	0,07	0,03	x
WR-8B/1/0,35/0	15	0,28	0,21	0,14	0,10
WR-8B/1/0,35/5	15	0,29	0,22	0,14	0,10
WR-8B/1/0,35/10	15	0,29	0,22	0,14	0,10
WR-13/1/0,8/15	15	0,19	0,13	0,06	x
WR-13/1/0,8/5	15	0,19	0,13	0,06	x
WR-13/1/0,8/15 ZP	15	0,19	0,13	0,06	x
WR-13/1/0,8/5 ZP	15	0,19	0,13	0,06	x
WR-15/1/1,0/5	15	0,20	0,13	0,07	0,03
WR-15/2/1,0/5	12	0,08	0,03	x	x
WR-21/1/1,5/0	15	0,12	0,06	x	x
WR-61/1/2,0/5	15	0,11	0,06	x	x
WR-T1/1,5/5	15	0,14	0,09	0,03	x
WN-1	15	0,39	0,30	0,21	0,16
WN-2	12	0,18	0,13	0,09	0,07
WN-3	10	0,13	0,10	0,06	0,04
WN-21	12	0,14	0,10	0,05	0,03
WN-21 REG	12	0,10	0,06	x	x

SAL-10,3
код 42458

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,40

0,31

0,23

0,18

WR-2/1/0,95/5

0,24

0,17

0,11

0,07

WR-2/2/0,95/5

0,10

0,06

WR-2/3/0,95/5

0,07

0,04

WR-4/1/0,6/15

0,29

0,22

0,15

0,11

WR-4/2/0,6/15

0,14

0,10

0,06

0,03

WR-4/1/0,5/5

0,31

0,24

0,16

0,12

WR-4/2/0,5/5

0,15

0,11

0,07

0,04

WR-4/1/1,0/5

0,25

0,18

0,12

0,08

WR-4/2/1,0/5

0,11

0,07

0,03

WR-4/1/0,6/15 ZP

0,29

0,22

0,15

0,11

WR-4/2/0,6/15 ZP

0,14

0,10

0,06

0,03

WR-4/1/0,5/5 ZP

0,31

0,24

0,16

0,12

WR-4/2/0,5/5 ZP

0,15

0,11

0,07

0,04

WR-4/1/1,0/5 ZP

0,25

0,18

0,12

0,08

WR-4/2/1,0/5 ZP

0,11

0,07

0,03

WR-8B/1/0,35/0

0,28

0,21

0,14

0,10

WR-8B/1/0,35/5

0,29

0,22

0,14

0,10

WR-8B/1/0,35/10

0,29

0,22

0,14

0,10

WR-13/1/0,8/15

0,19

0,13

0,06

WR-13/1/0,8/5

0,19

0,13

0,06

WR-13/1/0,8/15 ZP

0,19

0,13

0,06

WR-13/1/0,8/5 ZP

0,19

0,13

0,06

WR-15/1/1,0/5

0,20

0,13

0,07

0,03

WR-15/2/1,0/5

0,08

0,03

WR-21/1/1,5/0

0,12

0,06

WR-61/1/2,0/5

0,11

0,06

WR-T1/1,5/5

0,14

0,09

0,03

WN-1

0,39

0,30

0,21

0,16

WN-2

0,18

0,13

0,09

0,07

WN-3

0,13

0,10

0,06

0,04

WN-21

0,14

0,10

0,05

0,03

WN-21 REG

0,10

0,06

SAL-10,8 код 42459	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,31	0,23	0,16	0,11
WR-2/1/0,95/5	15	0,17	0,11	0,06	0,02
WR-4/1/0,6/15	15	0,22	0,16	0,09	0,06
WR-4/2/0,6/15	12	0,09	0,06	x	x
WR-4/1/0,5/5	15	0,24	0,17	0,11	0,07
WR-4/2/0,5/5	12	0,11	0,07	0,03	x
WR-4/1/1,0/5	15	0,18	0,12	0,07	0,03
WR-4/2/1,0/5	12	0,07	0,03	x	x
WR-4/1/0,6/15 ZP	15	0,22	0,16	0,09	0,06
WR-4/2/0,6/15 ZP	12	0,09	0,06	x	x
WR-4/1/0,5/5 ZP	15	0,24	0,17	0,11	0,07
WR-4/2/0,5/5 ZP	12	0,11	0,07	0,03	x
WR-4/1/1,0/5 ZP	15	0,18	0,12	0,07	0,03
WR-4/2/1,0/5 ZP	12	0,07	0,03	x	x
WR-8B/1/0,35/0	15	0,21	0,15	0,08	0,05
WR-8B/1/0,35/5	15	0,21	0,15	0,09	0,05
WR-8B/1/0,35/10	15	0,21	0,15	0,09	0,05
WR-13/1/0,8/15	15	0,12	0,06	x	x
WR-13/1/0,8/5	15	0,12	0,06	x	x
WR-13/1/0,8/15 ZP	15	0,12	0,06	x	x
WR-13/1/0,8/5 ZP	15	0,12	0,06	x	x
WR-15/1/1,0/5	15	0,13	0,07	x	x
WR-T1/1,5/5	15	0,08	0,03	x	x
WN-1	15	0,30	0,22	0,14	0,09
WN-2	12	0,13	0,09	0,06	0,03
WN-3	10	0,10	0,07	0,04	x
WN-21	12	0,09	0,06	x	x

SAL-10,8
код 42459

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,31

0,23

0,16

0,11

WR-2/1/0,95/5

0,17

0,11

0,06

0,02

WR-4/1/0,6/15

0,22

0,16

0,09

0,06

WR-4/2/0,6/15

0,09

0,06

WR-4/1/0,5/5

0,24

0,17

0,11

0,07

WR-4/2/0,5/5

0,11

0,07

0,03

WR-4/1/1,0/5

0,18

0,12

0,07

0,03

WR-4/2/1,0/5

0,07

0,03

WR-4/1/0,6/15 ZP

0,22

0,16

0,09

0,06

WR-4/2/0,6/15 ZP

0,09

0,06

WR-4/1/0,5/5 ZP

0,24

0,17

0,11

0,07

WR-4/2/0,5/5 ZP

0,11

0,07

0,03

WR-4/1/1,0/5 ZP

0,18

0,12

0,07

0,03

WR-4/2/1,0/5 ZP

0,07

0,03

WR-8B/1/0,35/0

0,21

0,15

0,08

0,05

WR-8B/1/0,35/5

0,21

0,15

0,09

0,05

WR-8B/1/0,35/10

0,21

0,15

0,09

0,05

WR-13/1/0,8/15

0,12

0,06

WR-13/1/0,8/5

0,12

0,06

WR-13/1/0,8/15 ZP

0,12

0,06

WR-13/1/0,8/5 ZP

0,12

0,06

WR-15/1/1,0/5

0,13

0,07

WR-T1/1,5/5

0,08

0,03

WN-1

0,30

0,22

0,14

0,09

WN-2

0,13

0,09

0,06

0,03

WN-3

0,10

0,07

0,04

WN-21

0,09

0,06

SAL-11,3 код 42460	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,24	0,17	0,10	0,06
WR-2/1/0,95/5	15	0,12	0,07	x	x
WR-4/1/0,6/15	15	0,17	0,11	0,05	x
WR-4/1/0,5/5	15	0,18	0,12	0,06	x
WR-4/1/1,0/5	15	0,13	0,08	x	x
WR-4/1/0,6/15 ZP	15	0,17	0,11	0,05	x
WR-4/1/0,5/5 ZP	15	0,18	0,12	0,06	x
WR-4/1/1,0/5 ZP	15	0,13	0,08	x	x
WR-8B/1/0,35/0	15	0,16	0,10	0,04	x
WR-8B/1/0,35/5	15	0,16	0,10	0,04	x
WR-8B/1/0,35/10	15	0,16	0,10	0,04	x
WR-15/1/1,0/5	15	0,08	0,03	x	x
WN-1	15	0,23	0,16	0,09	0,04
WN-2	12	0,10	0,06	0,03	x

SAL-11,3
код 42460

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,24

0,17

0,10

0,06

WR-2/1/0,95/5

0,12

0,07

WR-4/1/0,6/15

0,17

0,11

0,05

WR-4/1/0,5/5

0,18

0,12

0,06

WR-4/1/1,0/5

0,13

0,08

WR-4/1/0,6/15 ZP

0,17

0,11

0,05

WR-4/1/0,5/5 ZP

0,18

0,12

0,06

WR-4/1/1,0/5 ZP

0,13

0,08

WR-8B/1/0,35/0

0,16

0,10

0,04

WR-8B/1/0,35/5

0,16

0,10

0,04

WR-8B/1/0,35/10

0,16

0,10

0,04

WR-15/1/1,0/5

0,08

0,03

WN-1

0,23

0,16

0,09

0,04

WN-2

0,10

0,06

0,03

SAL-11,8 код 42461	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
-	30	0,17	0,11	0,05	x
WR-4/1/0,6/15	15	0,11	0,06	x	x
WR-4/1/0,5/5	15	0,12	0,07	x	x
WR-4/1/1,0/5	15	0,08	0,03	x	x
WR-4/1/0,6/15 ZP	15	0,11	0,06	x	x
WR-4/1/0,5/5 ZP	15	0,12	0,07	x	x
WR-4/1/1,0/5 ZP	15	0,08	0,03	x	x
WR-8B/1/0,35/0	15	0,10	0,05	x	x
WR-8B/1/0,35/5	15	0,10	0,05	x	x
WR-8B/1/0,35/10	15	0,10	0,05	x	x
WN-1	15	0,16	0,10	0,03	x

SAL-11,8
код 42461

Допустимая боковая поверхность единичного светильника [м2] для Cx=1

Vref. = 22 м/сек

Vref. = 24 м/сек

Vref. = 26 м/сек

Vref. = 28 м/сек

Тип оголовника

Допустимый вес единичного светильника

I зона, II категория территории

I и III зона, II категория территории до 450м н.у.м.

II зона, II категория территории

III зона, II категория территории до 755м н.у.м.

0,17

0,11

0,05

WR-4/1/0,6/15

0,11

0,06

WR-4/1/0,5/5

0,12

0,07

WR-4/1/1,0/5

0,08

0,03

WR-4/1/0,6/15 ZP

0,11

0,06

WR-4/1/0,5/5 ZP

0,12

0,07

WR-4/1/1,0/5 ZP

0,08

0,03

WR-8B/1/0,35/0

0,10

0,05

WR-8B/1/0,35/5

0,10

0,05

WR-8B/1/0,35/10

0,10

0,05

WN-1

0,16

0,10

0,03

СС-6/6 Стойка светофорная высота 6 метров

Статьи по теме

Какие опоры и светильники можно использовать для освещения коттеджных поселков

#опоры освещения

Для коттеджных поселков важно подобрать опоры и светильники, которые качественно освещают территорию, украшают ее и не требуют значительных затрат во время эксплуатации инженерной сети.

Устройство осветительных опор на разных типах грунта

#опоры освещения

При выборе способа установки опоры освещения важно учитывать характеристику грунта в месте монтажа, в том числе его сжимаемость при воздействии давления, способность к выдерживанию нагрузок разной силы, возможность пропускания воды, разрыхляемость и способность изменять форму без растрескивания.

Опоры освещения для АЗС

#опоры освещения

Выбор опор освещения для автозаправочных станций – сложный процесс, так как они должны обеспечивать качественное освещение достаточно большого пространства с учетом противопожарных норм для объектов повышенной опасности, иметь привлекательный дизайн и длительный срок службы.

Читать все статьи



Продукция по типу и установке Торговое освещение Трековые светильники Downlight светильники Потолочные светильники Встраиваемые светильники Подвесные светильники Настенные светильники Декоративное освещение Офисное освещение Промышленное освещение Прожекторы Взрывозащищённые Подвесные светильники промышленные Встраиваемые светильники IP65 Накладные светильники IP65 Тепличные светильники Аварийные светильники Световая башня Освещение АЗС Рециркулятор бактерицидный Для экстремальных условий Низковольтные Уличное освещение Консольные светильники Венчающие светильники Парковые декоративные опоры Подвесные светильники для улицы Уличные нacтeнныe cвeтильники Бра и люстры Садовые светильники Уличные фонари Стальные опоры и мачты Опоры освещения Мачты прожекторные Парковые декоративные опоры Кронштейны, оголовники Закладные детали фундамента Молниеотводы Флагштоки Светофорные опоры Мачты телекоммуникационные Архитектурное освещение Cвeтoдиoдныe нacтeнныe cвeтильники Линейные светильники Фасадные прожекторы Заливающий свет Архитектурные потолочные светильники Прожекторы Грунтовые светильники Подводные светильники Спортивное освещение Для спортивных залов Прожекторы для спорта Кронштейны для прожекторов Oпopы ocвeщeния для стадионов Прожекторные мачты для стадионов Медицинское Светильники для дома Бра Люстры Настольные лампы Потолочные базы Торшеры Современный дизайн Споты Потолочные Подвесные Трековые на шинопровод Садово-парковое Декоративные фасадные Садово-парковый фонарь Светильник столбик Подвесные светильники Ландшафтные светильники Подсветка лестниц Уличное бра Уличный встраиваемый светильник Фонарь на столб Консоль паркового фонаря Парковый столб Потолочный накладной Грунтовый светильник Садовая и парковая мебель Складское оборудование Вилочные дизельные погрузчики Автопогрузчики Электрические погрузчики Самоходные штабелеры Ручные гидравлические штабелеры Штабелеры с электроподъемом Штабелеры с противовесом Узкопроходные штабелеры Гидравлические тележки Электроштабелеры Самоходные тележки Электрические тягачи Оборудование для агрессивных сред Подъемники и вышки Гидравлические подъемные столы Клининговое оборудование Оборудование с весами Ричтраки Комплектовщики заказов Кондиционирование Бытовые сплит-системы Полупромышленные сплит-системы Системы управления Аксессуары Мультисистемы Системы технологического охлаждения Мобильные кондиционеры Воздухоочистители Оконные кондиционеры Отопление Котлы Крыши и террасы Регулируемые опоры HILST LIFT Кровельные опоры HILST PLATFORM Заборы Ящики для инструментов HILST Box System Комплектующие Бренды Световые технологии Opora Engineering AMIRA ЛидерЛайт GALAD Valmont Philips Ардатовский СТЗ LIVAL HALLA Vivo Luce HALLA Lighting Белый свет Luxeon

Тип SAL 9,3-11,8 / SAL 9,3 wzm-11,8 wzm Двухэлементные укреплённые опоры диаметром 176 мм у основания (грунта)

ОПИСАНИЕ

Технические данные

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Похожие товары

ОГК Опоры граненые конические

ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые

ОГКС Опоры граненые конические складывающиеся

ОГСКС Опоры граненые силовые контактной сети

ОКС Опоры круглые силовые

ОГКК Опоры квартальные граненые стальные бесфланцевые

ОТ Опоры трубчатые

ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)

Вы недавно смотрели

Т-Линия v2.0 20 500мм Эко 36V DC/AC 5000К Прозрачный

ОП3п-8,0-10,0 Опоры трубчатые несиловые прямостоечные

Магистраль v2.0 Мультилинза 40 Эко 5000К 135×55°

СС-6/6 Стойка светофорная высота 6 метров

Статьи по теме

Какие опоры и светильники можно использовать для освещения коттеджных поселков

Устройство осветительных опор на разных типах грунта

Опоры освещения для АЗС
