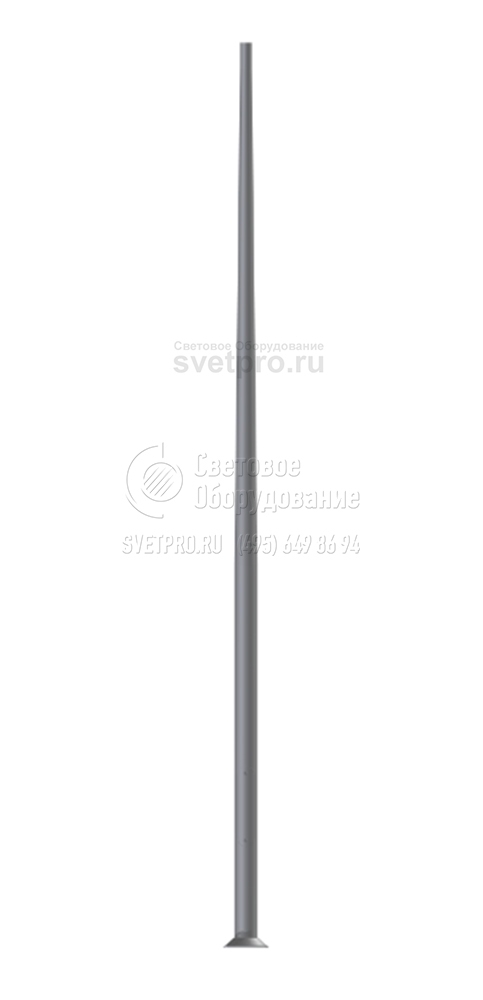

Тип SAL.../B60 Прямые алюминиевые опоры диаметром 114 мм у основания (грунта)

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > Тип SAL.../B60 Прямые алюминиевые опоры диаметром 114 мм у основания (грунта)

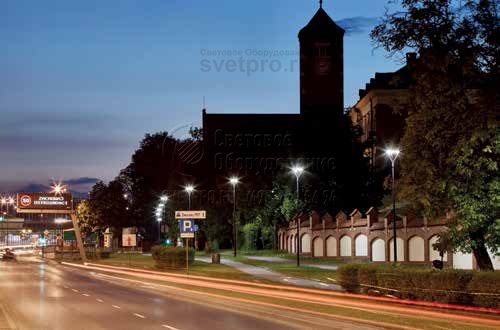

Область применения:	Уличное освещение.
Назначение:	Опоры освещения

Высота:	2,5 - 4,5 м
Вес:	7,1-12,9 кг
Верхний диаметр:	60 мм
Нижний диаметр:	114 мм
Материал:	анодированный алюминий
Количество крепежный отверстий:	4
Артикул производителя:	SAL.../B60
Габаритные размеры:	см. таблицу
Цвет свечения:

Производитель «ROSA», Польша

Хорошая цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, опция обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента); порошковая окраска по палитре RAL (в любой цвет по желанию клиента)
Диаметр окончания опоры: ø60 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Упаковка: полипропиленовый материал
Сертификат пассивной безопасности 100NE2
Стандартная ниша ROSA

Технические данные

Тип опоры	SAL-2,5/B60	SAL-3/B60	SAL-3,5/B60	SAL-4/B60	SAL-4,5/B60
Высота опоры H (мм)	2500	3000	3500	4000	4500
Код	42126/C...	42120/C...	42101/C...	42102/C...	42103/C...
Вес нетто (кг)	7,1	8,3	9,8	11,4	12,9
Ориентировочный единичный объем (м³)*	0,056	0,067	0,078	0,09	0,1
Предлагаемые светильники для монтажа непосредственно на опоре	ISKRA LED ALFA, ELBA LED, ATLANTIS LED, MIRA LED, ELBA, OPA-1, OP, OZ
Предлагаемые типы оголовников и светильников	WA-1 – светильник: OPA-1, OP; WR-8B/1/0,35/... – светильник IKSRA LED
Предлагаемые типы оголовников и светильников	WR-4/1/0,5/5 ZP – светильник ISKRA LED
Тип фундамента / Тип анкерного устройства	B-50 / Z-50
Болтовое соединение	4 x M14
Код фундамента / код анкерного устройства	311150 / 311205
Комплект соединительных элементов	4006
Размер основания (сторона /расстояние болтов / толщина) (мм)	224 / 180 / 8

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования

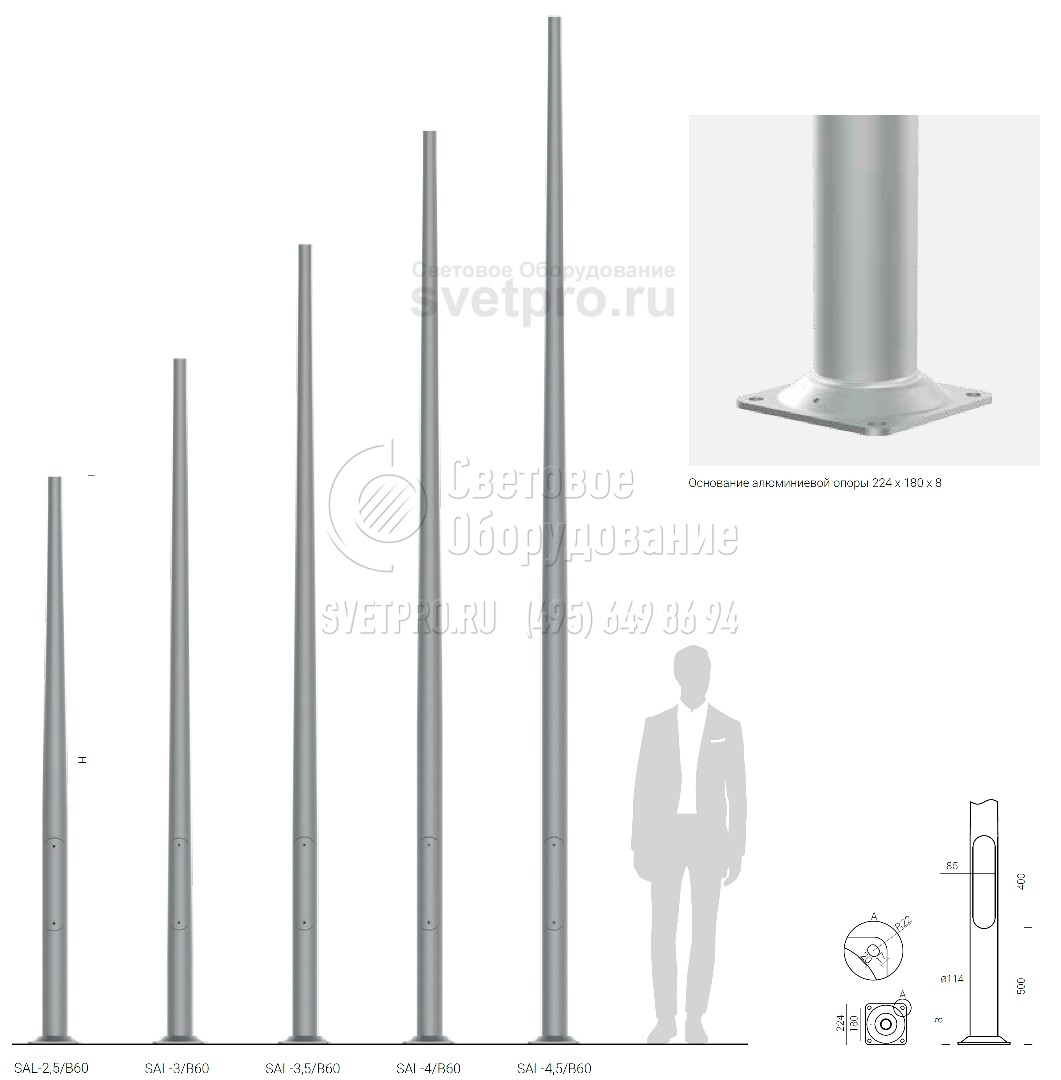

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

SAL-2,5/B60 код 42126		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-2,5/B60 код 42126		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	1,54	1,33	1,1	0,96
WA-1	10	1,54	1,34	1,11	0,96
WA-2	10	1,47	1,26	1,03	0,88
WA-4	10	1,26	1,07	0,87	0,74
WA-8/1	10	0,79	0,67	0,54	0,45
WA-11/1	10	0,76	0,64	0,51	0,43
WA-14/1	10	0,79	0,67	0,54	0,46

SAL-2,5/B60 код 42126	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-2,5/B60 код 42126	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	1,42	1,24	1,04	0,92

SAL-3/B60 код 42120		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-3/B60 код 42120		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,96	0,81	0,6	0,55
WA-1	10	0,99	0,83	0,63	0,57
WA-2	10	0,72	0,43	0,6	0,38
WA-4	10	0,58	0,48	0,33	0,28
WA-8/1	10	0,47	0,38	0,26	0,23
WA-11/1	10	0,43	0,35	0,23	0,20
WA-14/1	10	0,47	0,38	0,26	0,23

SAL-3/B60 код 42120	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-3/B60 код 42120	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,83	0,78	0,56	0,51

SAL-3,5/B60 код 42101		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-3,5/B60 код 42101		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,78	0,65	0,48	0,43
WA-1	10	0,80	0,68	0,50	0,45
WA-2	10	0,59	0,49	0,34	0,30
WA-4	10	0,47	0,38	0,25	0,21
WA-8/1	10	0,39	0,31	0,21	0,18
WA-11/1	10	0,36	0,28	0,18	0,15
WA-14/1	10	0,39	0,31	0,21	0,18

SAL-3,5/B60 код 42101	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-3,5/B60 код 42101	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,68	0,58	0,45	0,41

SAL-4/B60 код 42102		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4/B60 код 42102		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,57	0,46	0,32	0,28
WA-1	10	0,59	0,48	0,34	0,30
WA-2	10	0,42	0,33	0,21	0,18
WA-4	10	0,32	0,25	0,13	x
WA-8/1	10	0,28	0,21	x	x
WA-11/1	10	0,25	0,18	x	x
WA-14/1	10	0,28	0,21	x	x

SAL-4/B60 код 42102	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4/B60 код 42102	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,51	0,43	0,32	0,29

SAL-4,5/B60 код 42103		Допустимая боковая поверхность единичного светильника [м2] для Cx=0,7
SAL-4,5/B60 код 42103		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WA-01	10	0,39	0,31	0,19	0,16
WA-1	10	0,41	0,33	0,21	0,18
WA-2	10	0,28	0,21	x	x
WA-4	10	0,20	0,13	x	x
WA-8/1	10	0,18	x	x	x
WA-14/1	10	0,18	x	x	x

SAL-4,5/B60 код 42103	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
SAL-4,5/B60 код 42103	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимая масса светильников и оголовников (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
20	0,37	0,31	0,22	0,2
