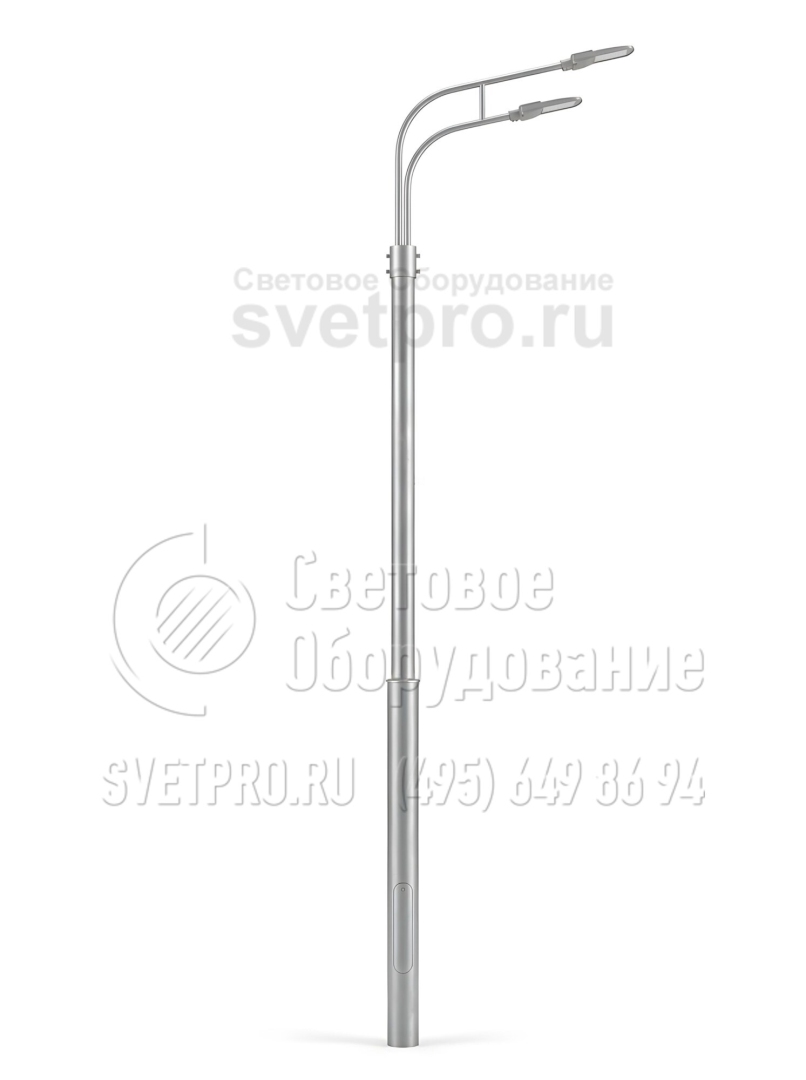

СП-400-8,5/10,5 Опора силовая прямостоечная трубчатая высота 8,5 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
от
125 308
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СП-400-8,5/10,5 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 219-273 мм |
| Верхний диаметр: | 168-219 мм |
| Вес: | 426-595 кг |
| Высота: | 8,5 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Установочное место кронштейна | P**, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| СП-400-8,5/10,5-01**-ц | 125 308 ₽ | 426 | О2 | 400 | 8500 | 2000 | 5000 | 219 | 168 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

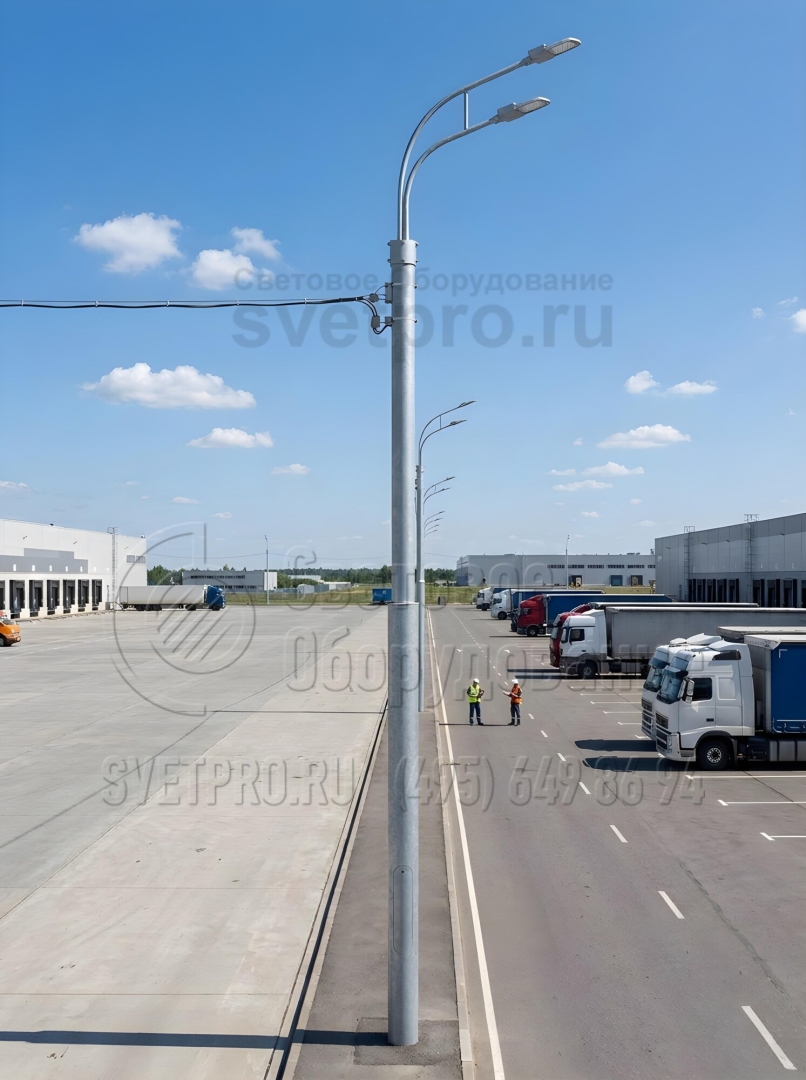

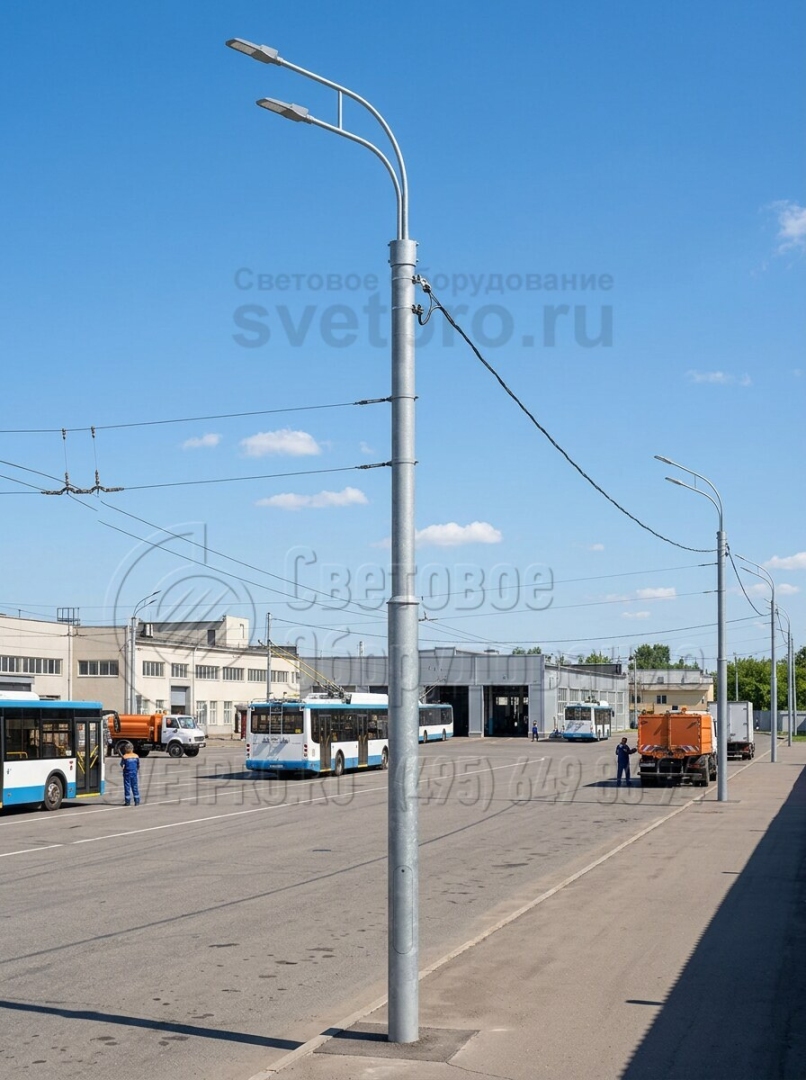

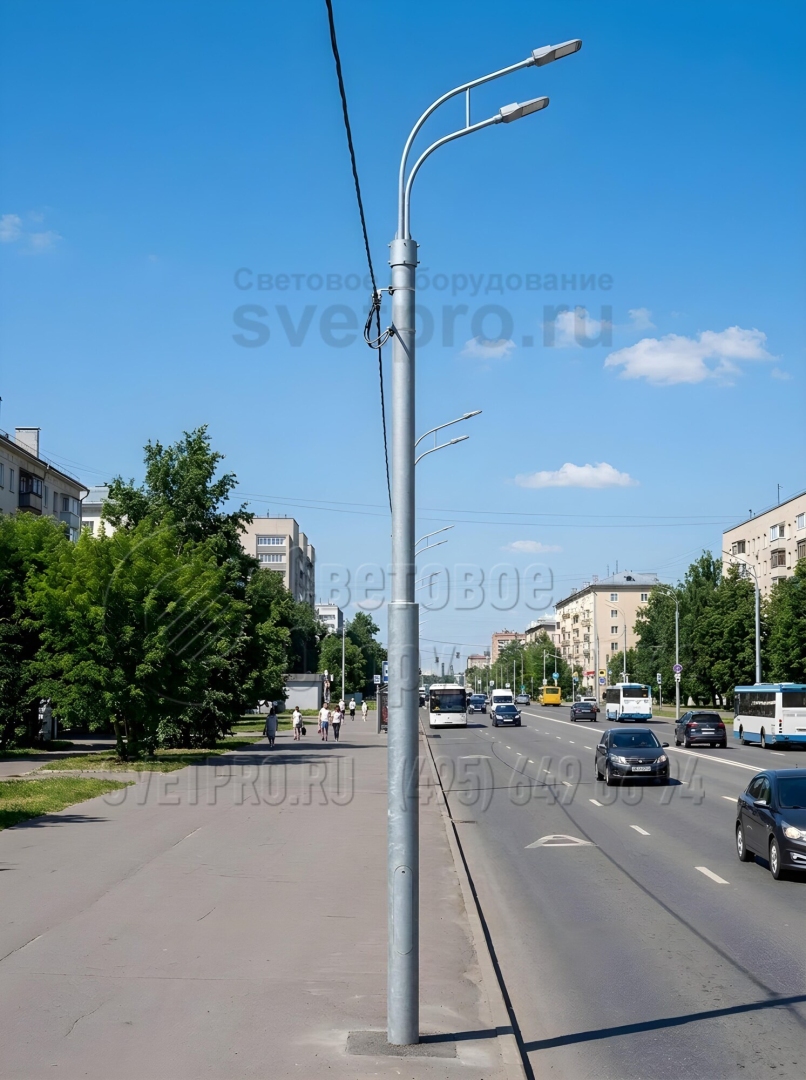

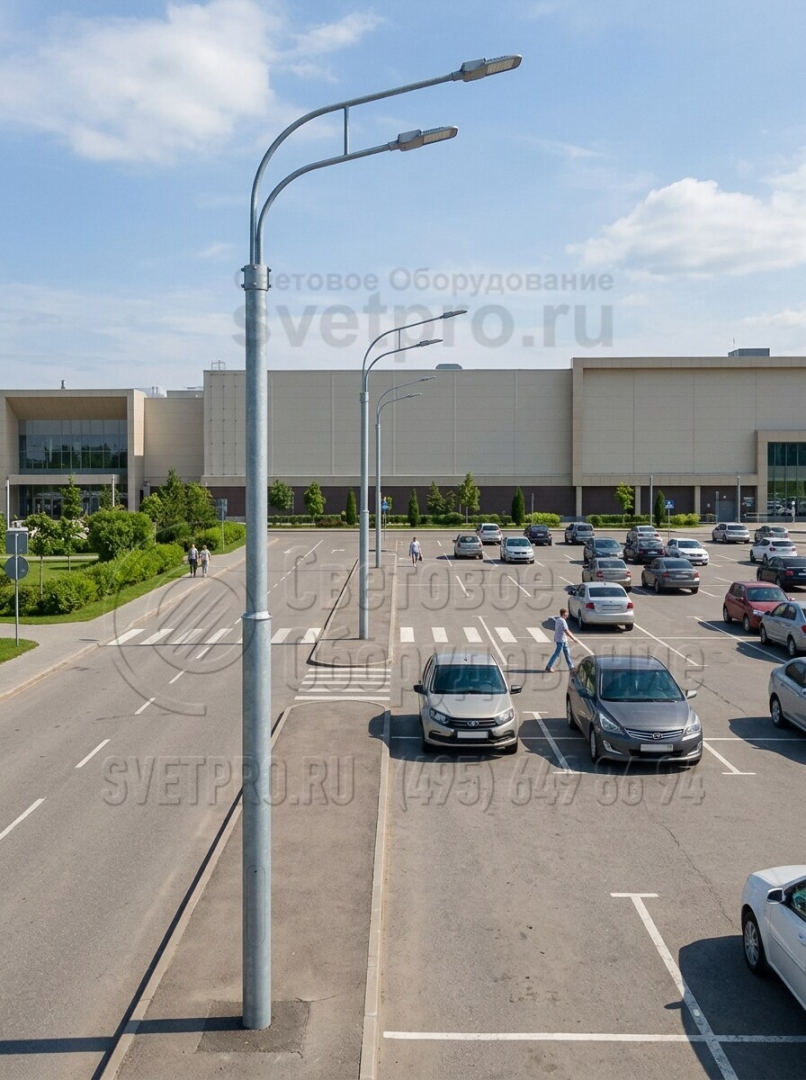

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Прямостоечные опорные конструкции силового типа СП-400-8,5/10,5 – металлоизделия, используемые в организации освещения открытых территорий и площадок, жилых микрорайонов, промышленных объектов, автодорог с различной интенсивностью транспортного потока. Столбы используются для воздушного подвеса СИП и рассчитаны на нагрузку до 400 кг. Универсальность конструкции позволяет устанавливать опоры в районах с подземным подводом провода, используя их для организации сетей электротранспорта. Размещение прожекторов и светотехники, используемой для освещения участков, выполняется на кронштейны.
В состав модели СП-400-8,5/10,5 входят две стальные трубы различающегося диаметра, изготовленные из стального проката. Поверхность металла горячим цинкованием надежно защищена от появления коррозии. Нанесенный слой цинка предотвращает появление ржавчины, делает опору устойчивой к воздействию внешних климатических факторов, увеличивая срок ее эксплуатации до 30 лет.
Столбы монтируются в заранее подготовленный котлован с последующим бетонированием поверхности.
фото с объектов
Фотогалерея
-

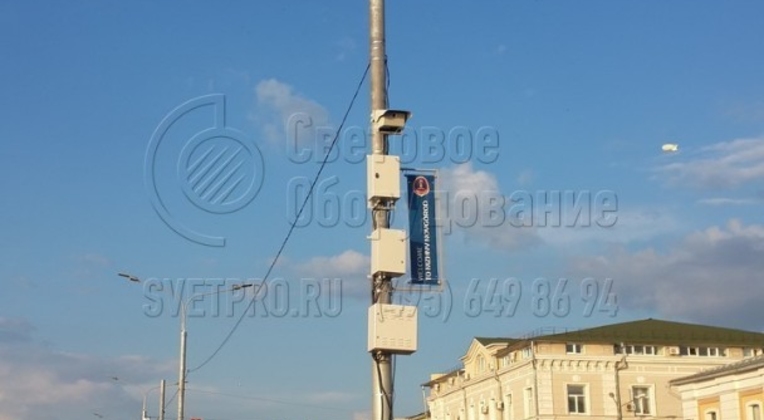

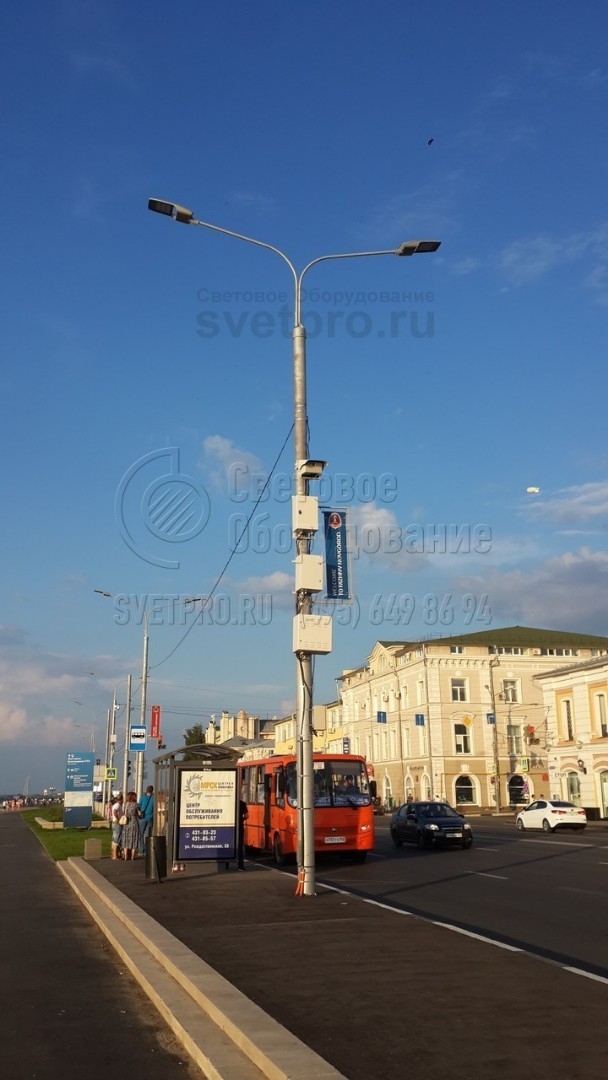

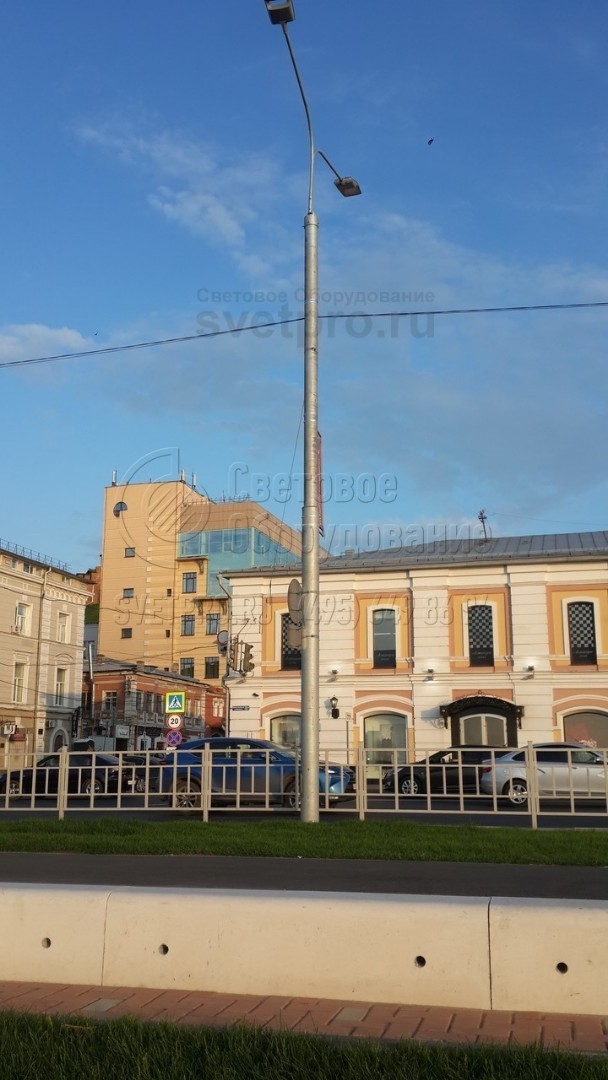

1. На фото приведен пример использования силовой опоры модели СП. Это изделие способно выдержать нагрузку на верхнюю часть в пределах 400 кг. Поэтому на ствол дополнительно установлена камера наблюдения и шкафы для коммутационного оборудования. Кабель подведен по воздуху.
-
2. Прямостоечную опору, которая изображена на фотографии, можно устанавливать без использования закладной детали. Поэтому весь процесс установки занимает один технологический цикл. Монтаж не требует дополнительных затрат, так как покупать ЗДФ не нужно. Ее роль играет хвостовик ствола. -

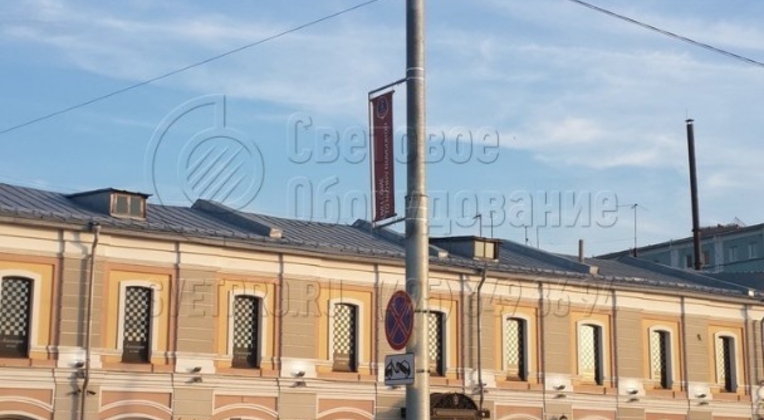

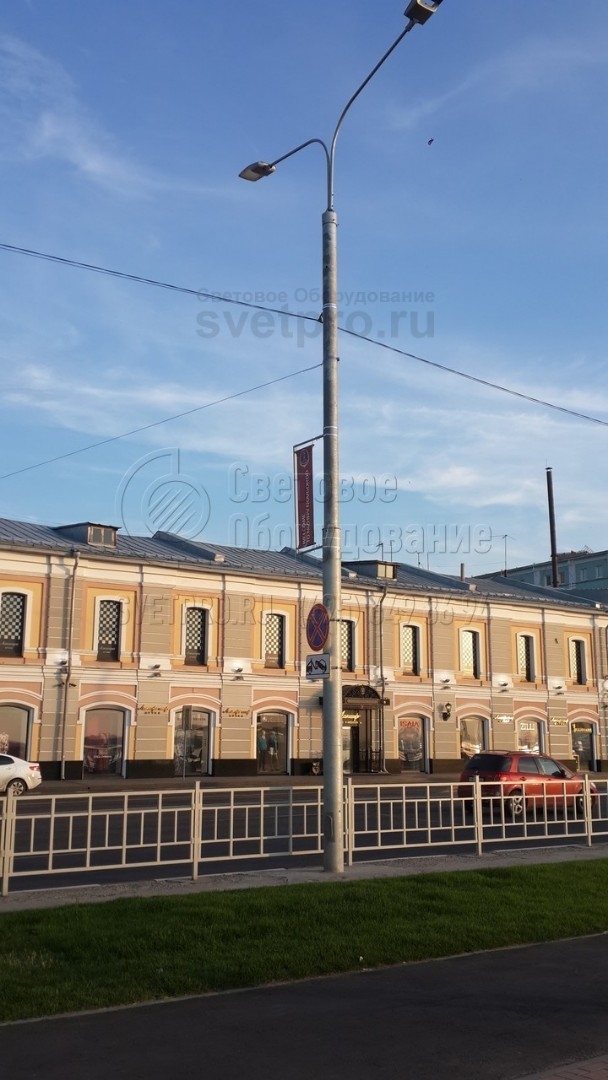

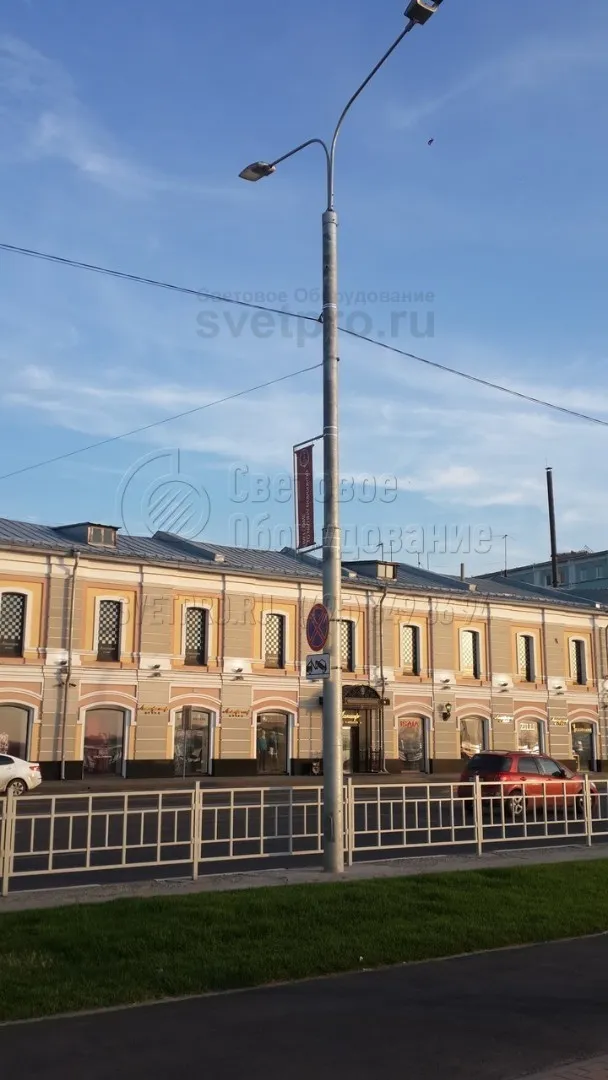

3. Трубчатая опора типа СП изначально предназначена для установки световых приборов. Однако она имеет высокую прочность и выдерживает вес до 400 кг. Поэтому в примере на фото на ее корпус установлены рекламная конструкция и дорожные знаки, подвешена силовая линия и растяжка баннера. -

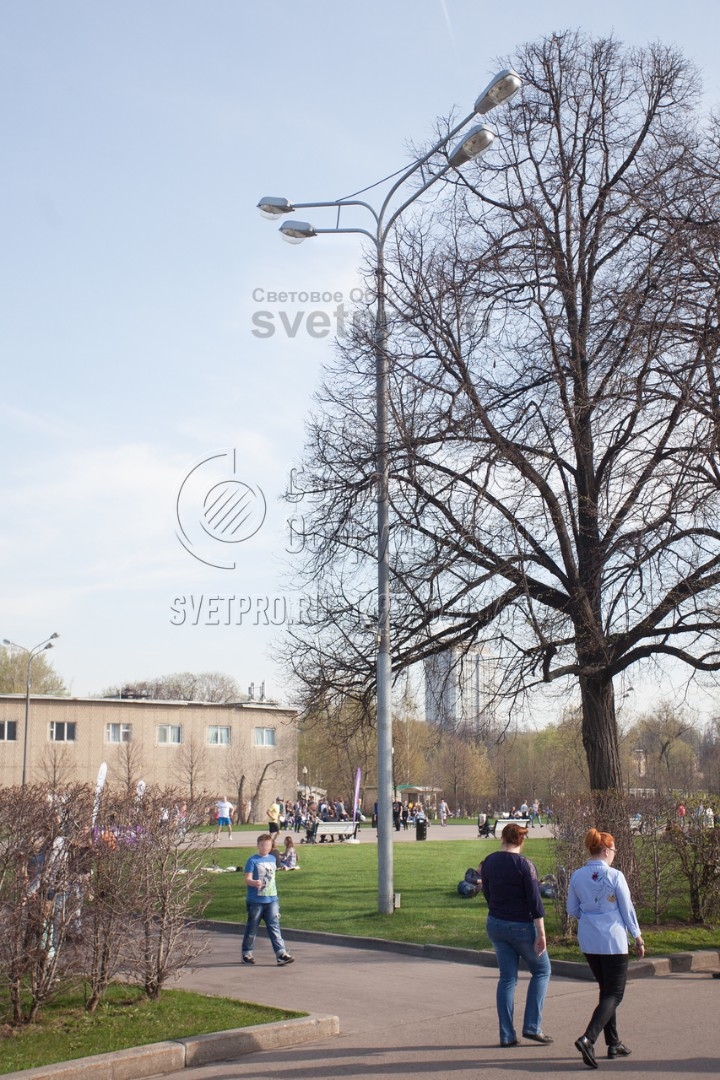

4. Опора на фото выдерживает вес до 400 кг. Поэтому на ее верхушку можно установить до 4 и более световых приборов. В варианте на фото использован четырехрожковый кронштейн, у которого рожки расположены попарно один над другим. Можно использовать другие модели с обечайками для крепления. -

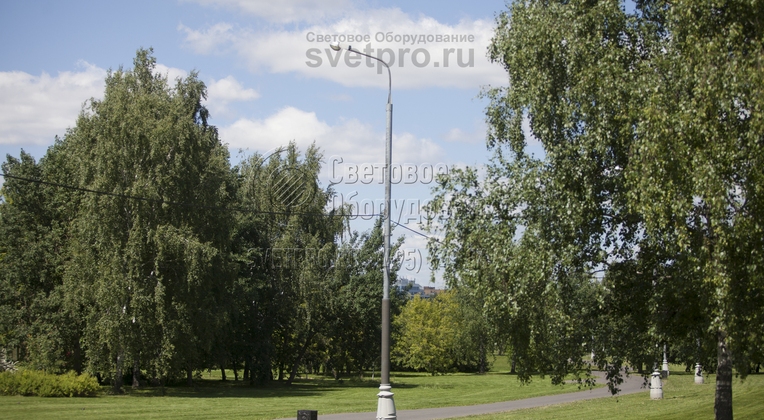

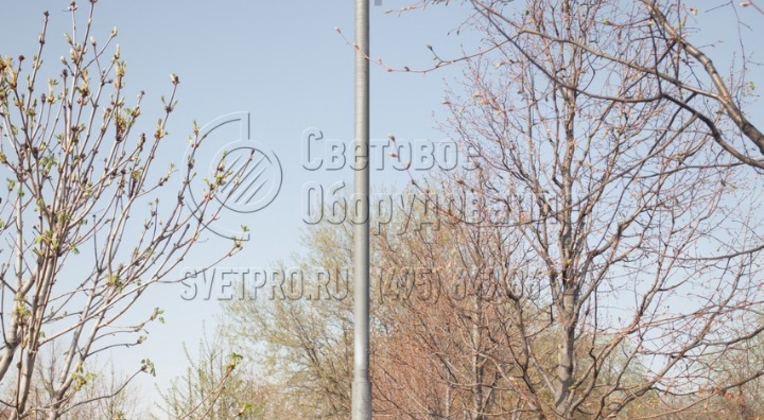

5. Осветительная опора СП, которая изображена на фото, часто ставится в парках. Благодаря своему круглому поперечному сечению она органично сочетается с древесной растительностью. Кабели питания к светильникам подведены под землей, хотя возможно воздушное подключение. -

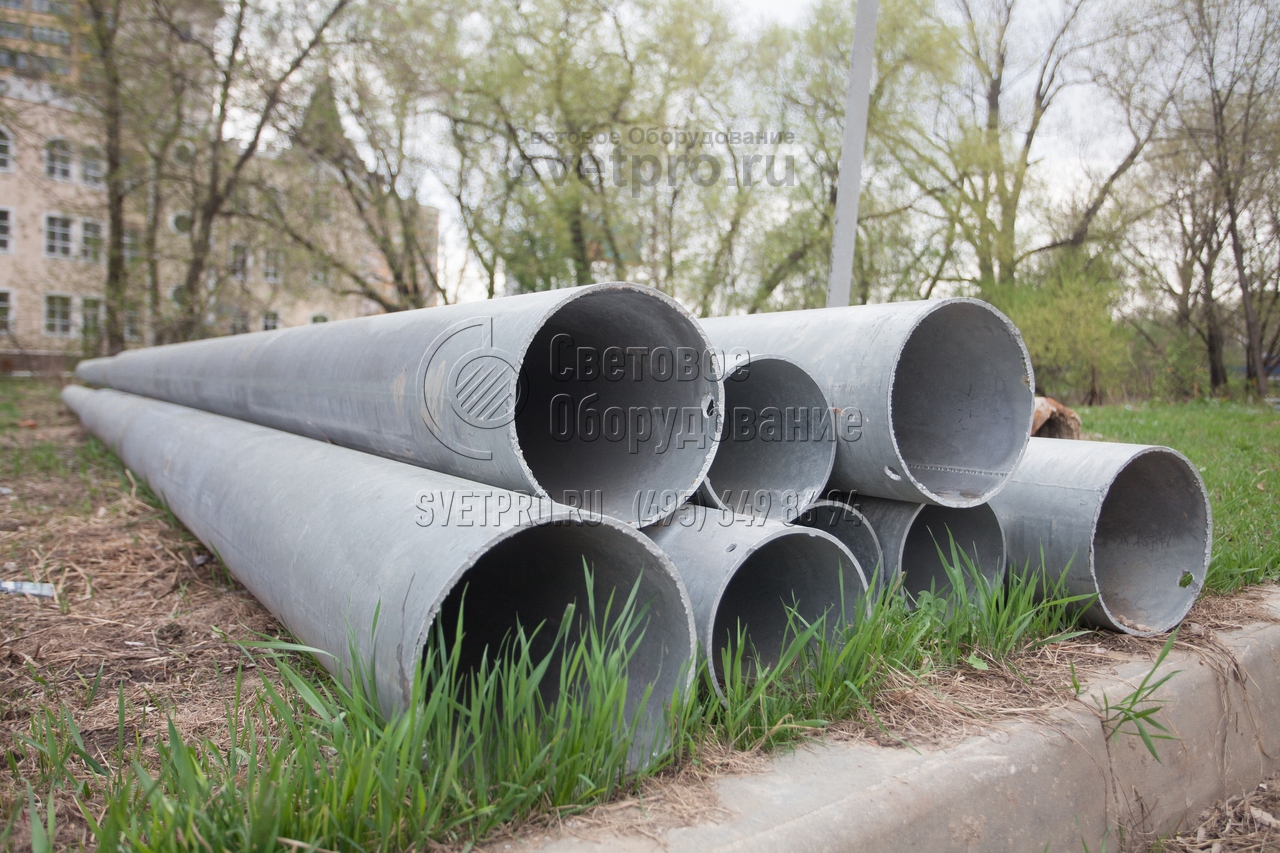

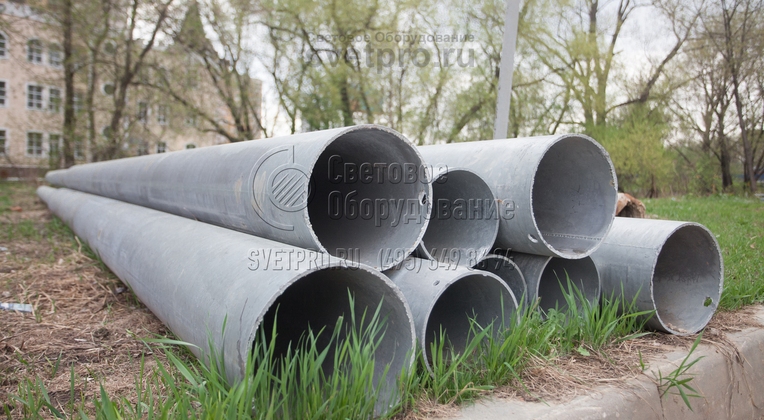

6. На фото изображены нижние части опор. Обратите внимание, они не имеют круглой опорной площадки. Связано это с тем, что монтаж в грунт производится с использованием хвостовика, который является частью корпуса. Покупать ЗДФ за дополнительную плату у производителя не нужно. -

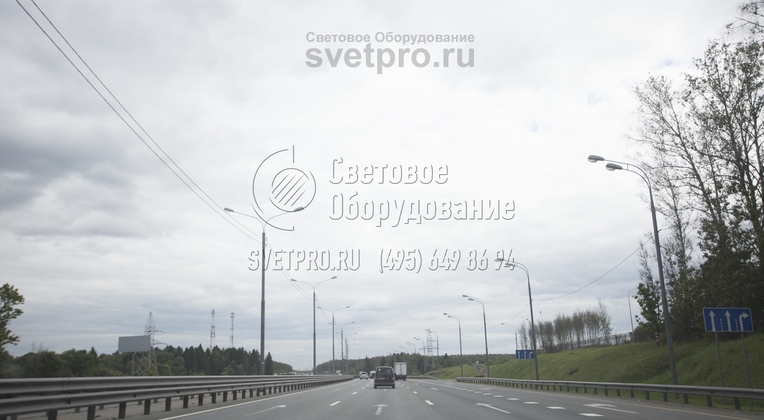

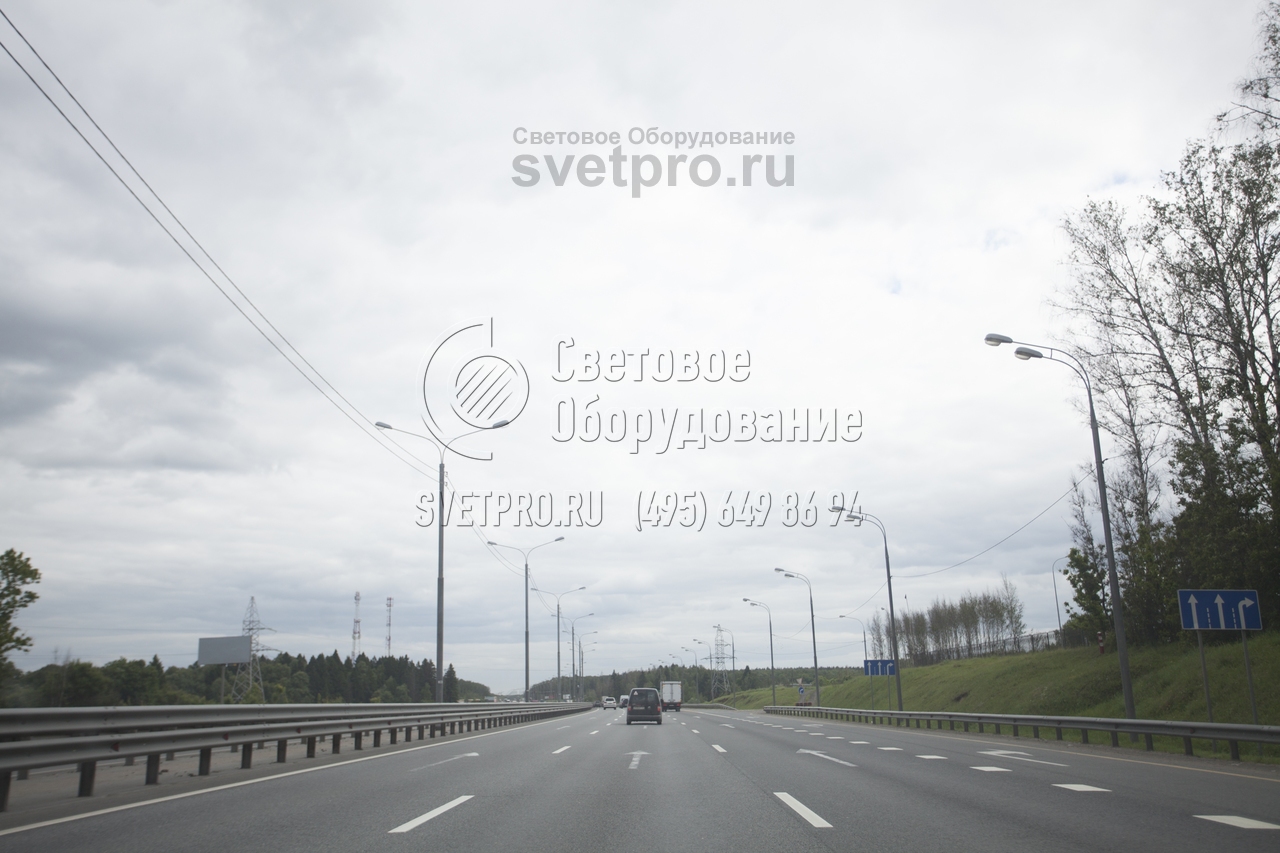

7. Силовые опоры трубчатого типа часто применяются для освещения дорог. Популярность в этой сфере обусловлена простой прокладкой кабеля для питания светильников. Строительной организации не нужно рыть котлованы для укладки силовой линии, ее можно подвесить к корпусу опоры. -

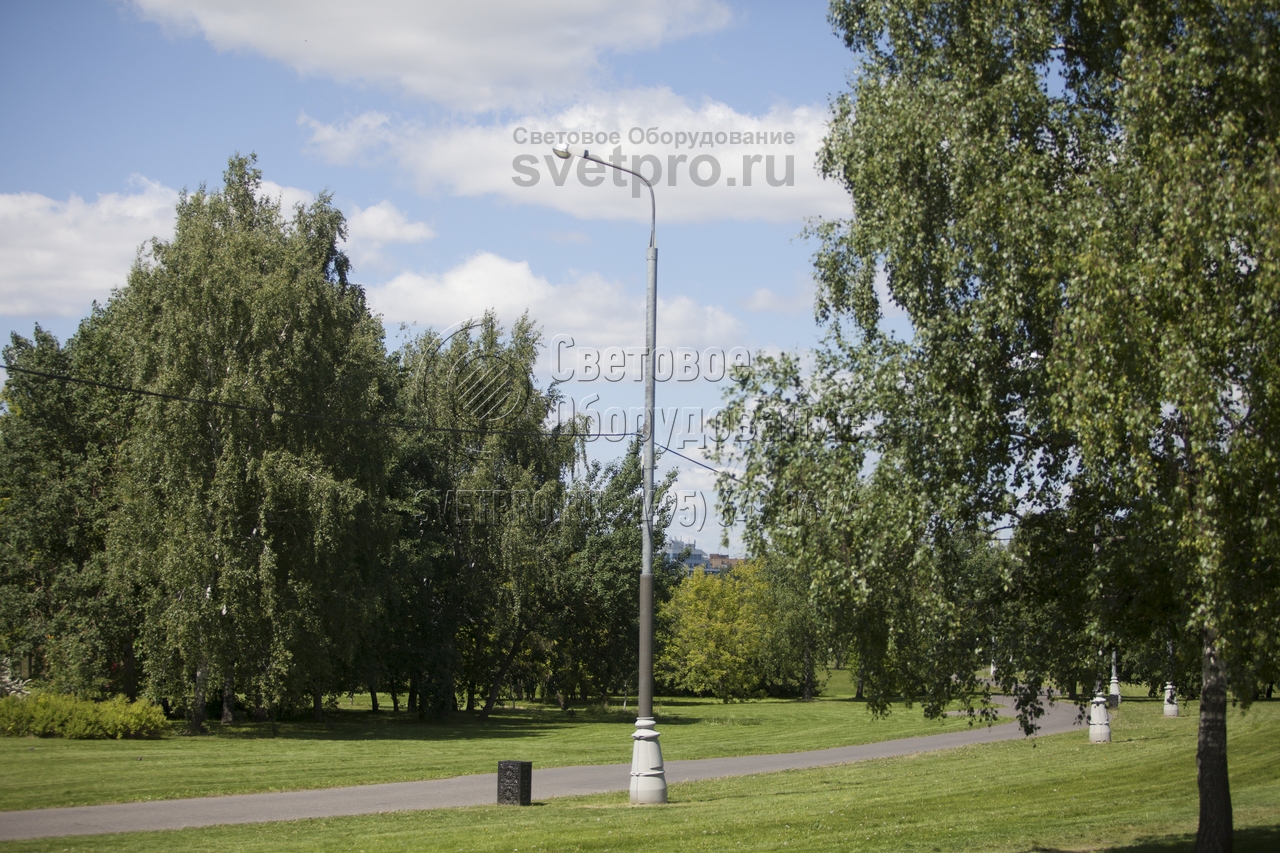

8. В примере на фото опора используется для освещения дорожки в парке. Кабель питания к светильнику проложен по воздуху. Однако проводка самой опоры находится внутри полой конструкции. Поэтому изделие имеет красивый вид, его не портят висящие провода в верхней части кронштейна.
