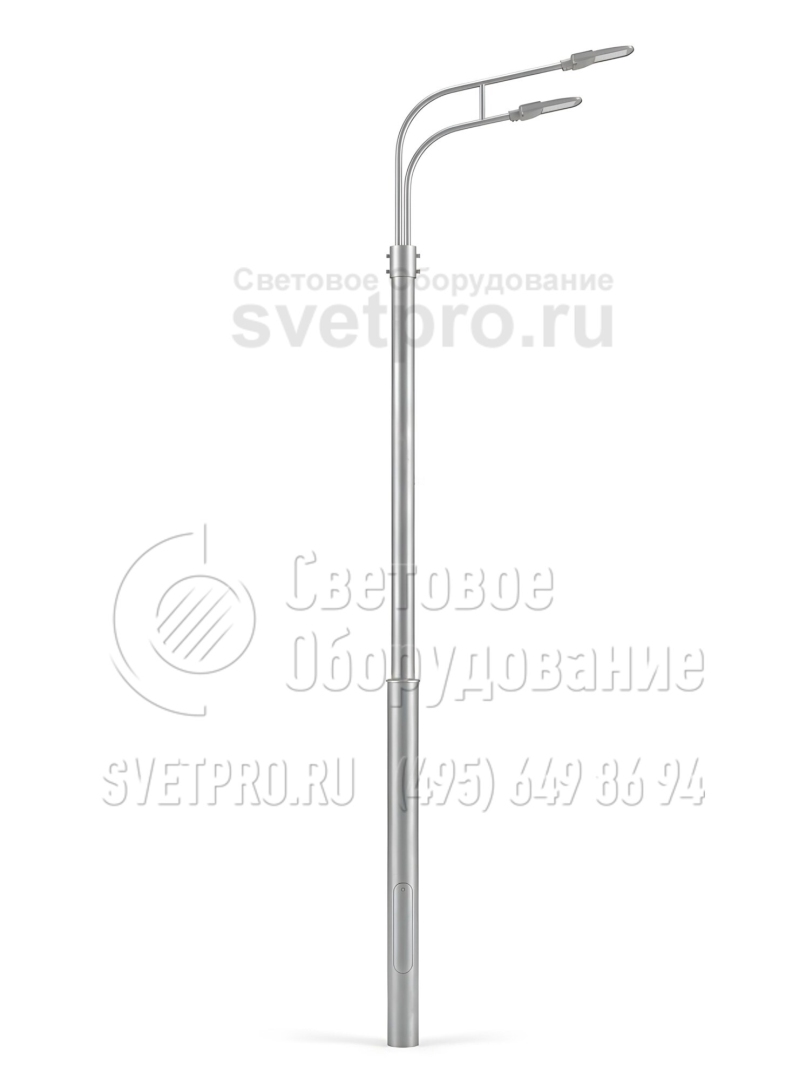

СП-300-9/11 Опора силовая прямостоечная трубчатая высота 9 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
от
97 658
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СП-300-9/11 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 219-325 мм |
| Верхний диаметр: | 159-219 мм |
| Вес: | 332-752 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Установочное место кронштейна | P**, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| СП-300-9,0/11,0-01**-ц | 97 658 ₽ | 332 | О14 | 300 | 9000 | 2000 | 5250 | 219 | 159 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Силовая опора СП-300-9/11 относится к прямостоечным конструкциям, предназначенным для воздушной подводки силовых кабелей с нагрузкой до 300 кг. Такие конструкции устанавливаются в жилых микрорайонах, вдоль транспортных магистралей, используются для освещения больших открытых площадок. Конструкция опорных столбов предусматривает возможность подземной прокладки питающего провода, что позволяет применять их для оборудования электротранспортных сетей. Установка светотехники выполняется с помощью кронштейнов. Кабели протягиваются через них с использованием хомутов.

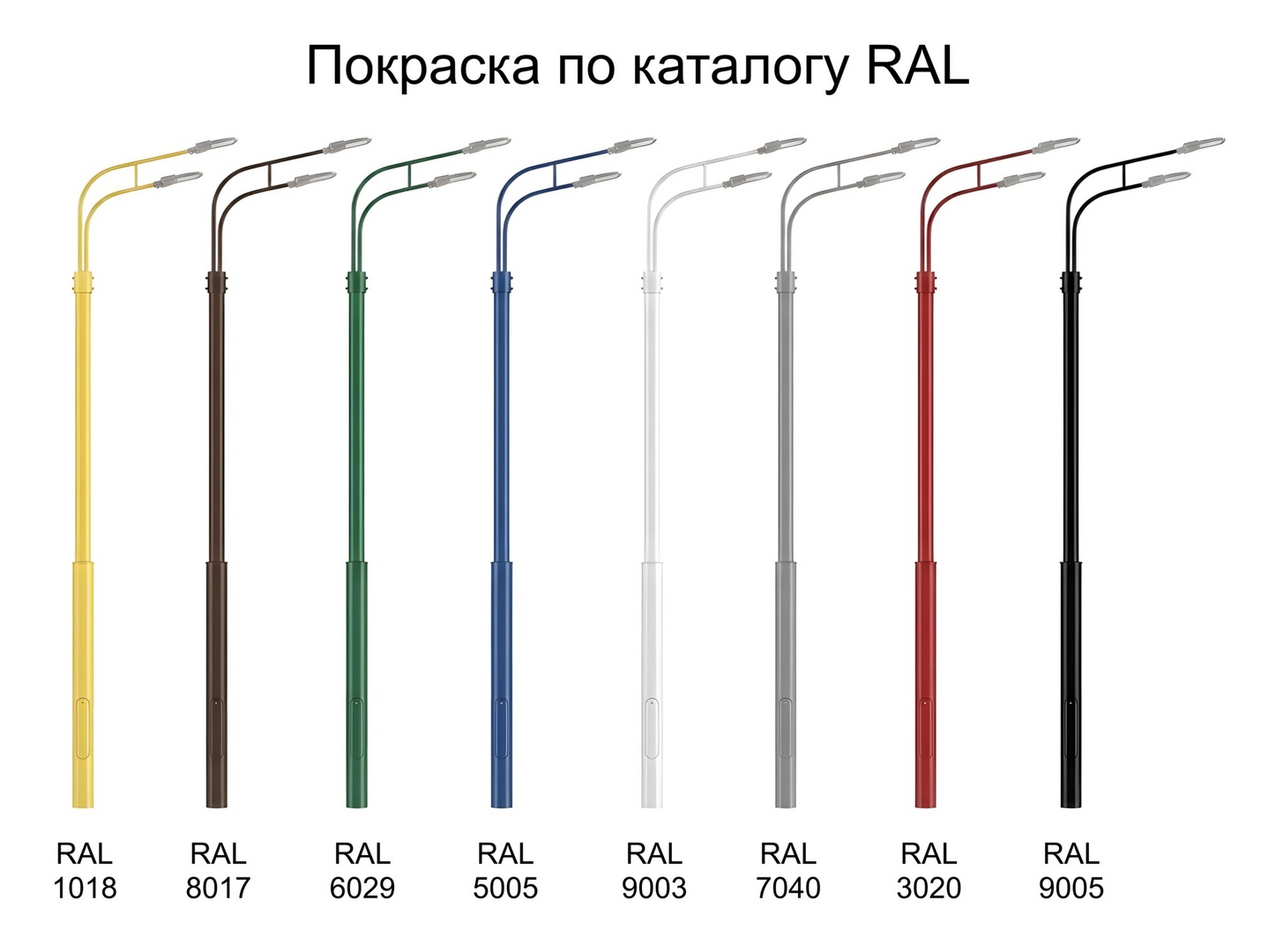

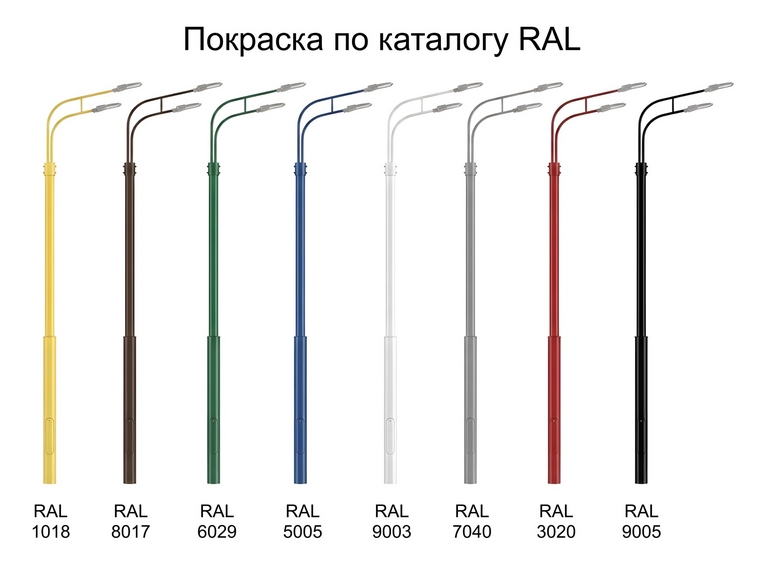

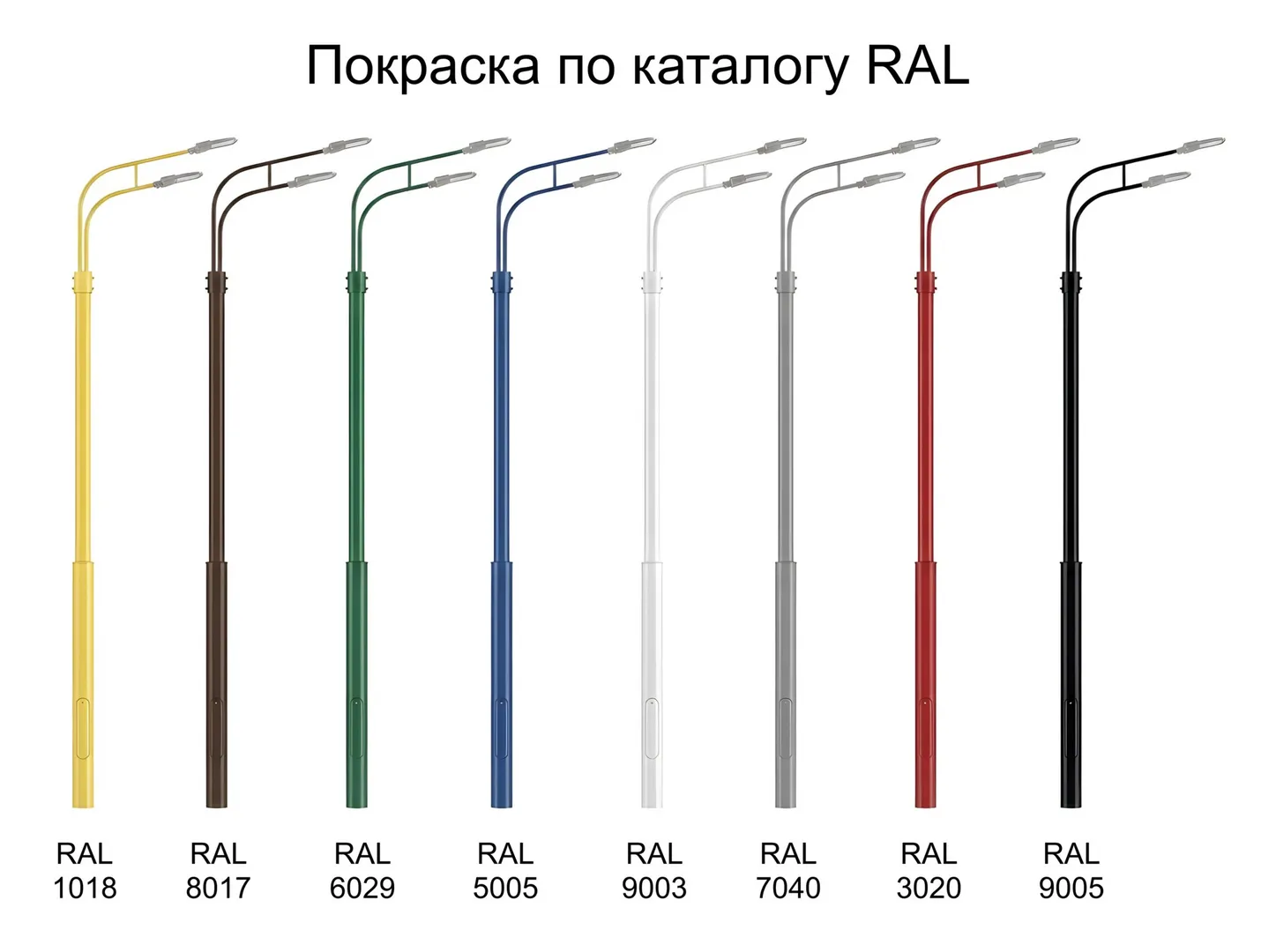

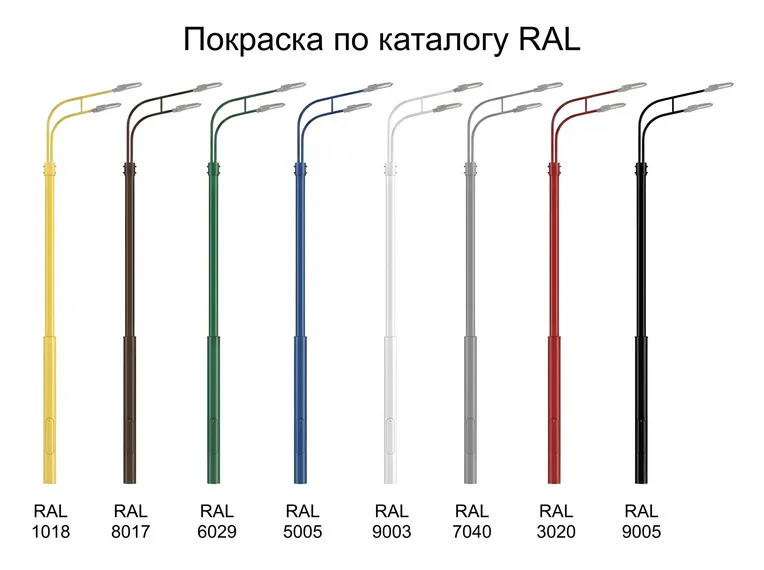

Конструкционное исполнение СП-300-9/11 составляет сварной трубный прокат, изготавливаемый из листовой стали. Изделие надежно защищено от коррозии и внешнего негативного воздействия горячим цинкованием. Такая обработка обеспечивает срок службы опоры в течение 30 лет. При необходимости столбы дополнительно окрашиваются лакокраской.
Монтаж СП-300-9/11 выполняется в подготовленный котлован, который заливается бетоном после выравнивания опоры.
фото с объектов
Фотогалерея
-

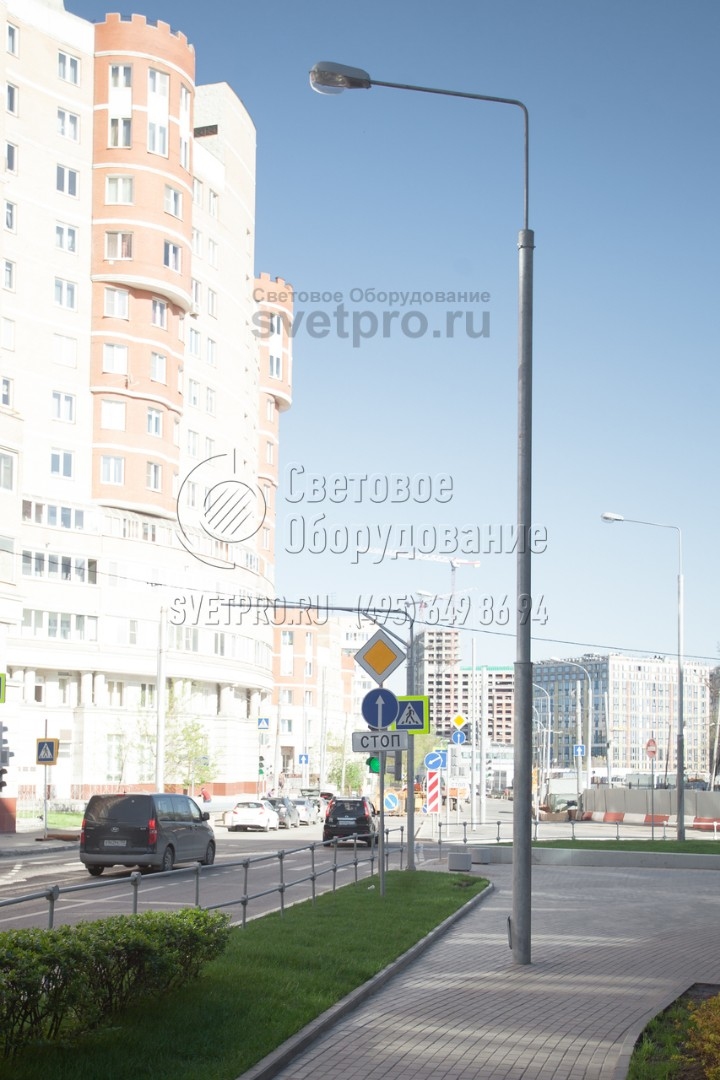

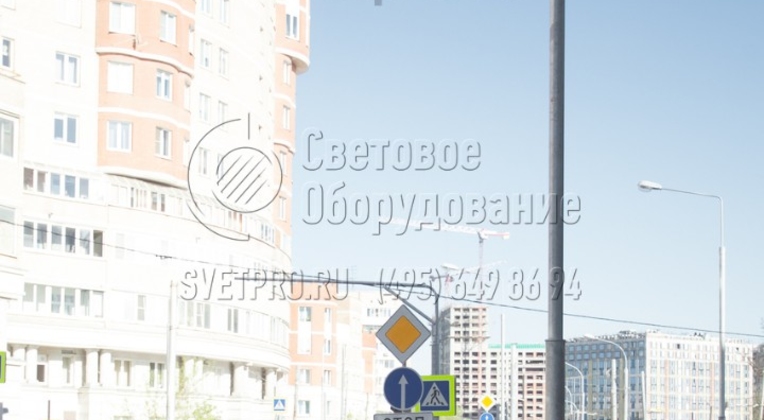

1. Силовые опоры из трубного проката отличаются высокой прочностью. Она достигается за счет использования круглых труб с толстыми стенами и большим диаметром. В примере на фото на корпус конструкции установлен не только светильник, но и видеокамера с силовыми электрическими линиями.
-

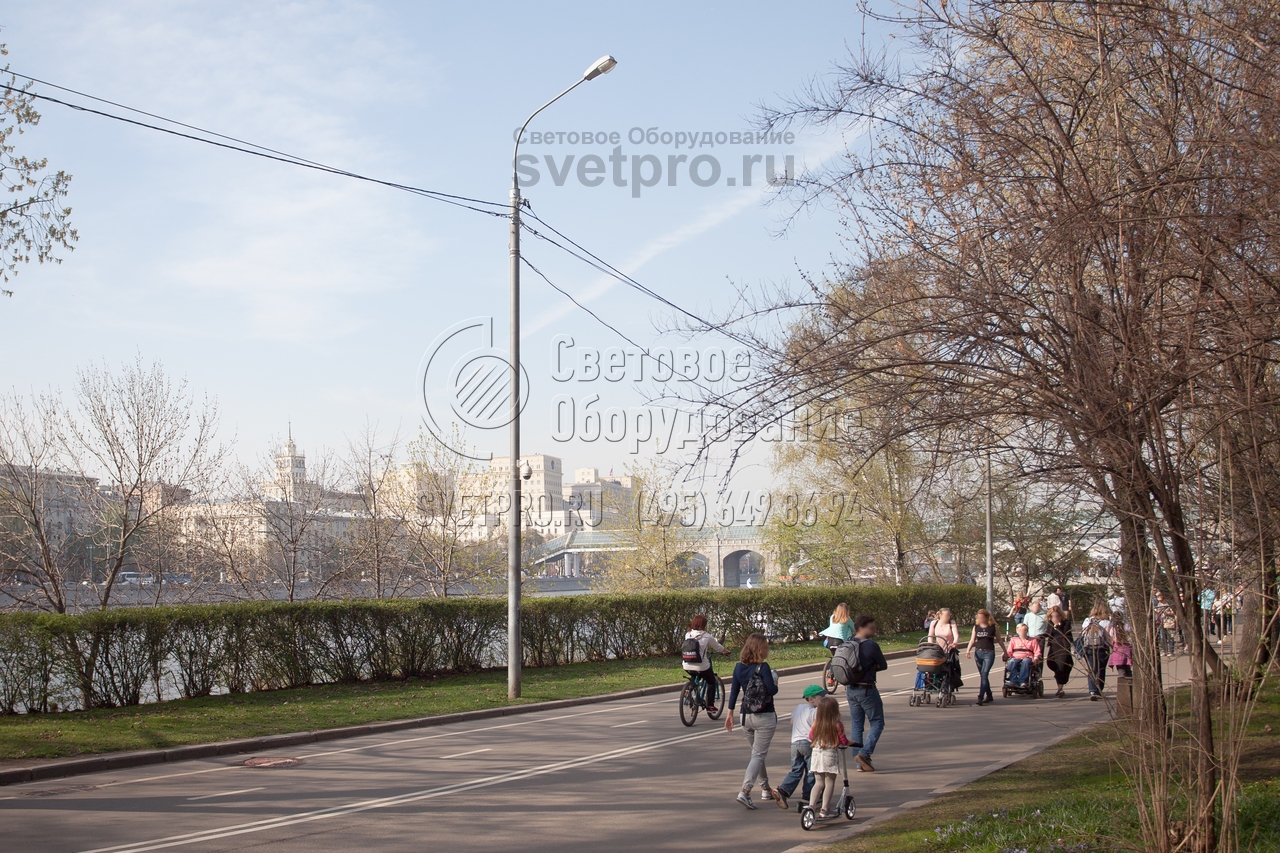

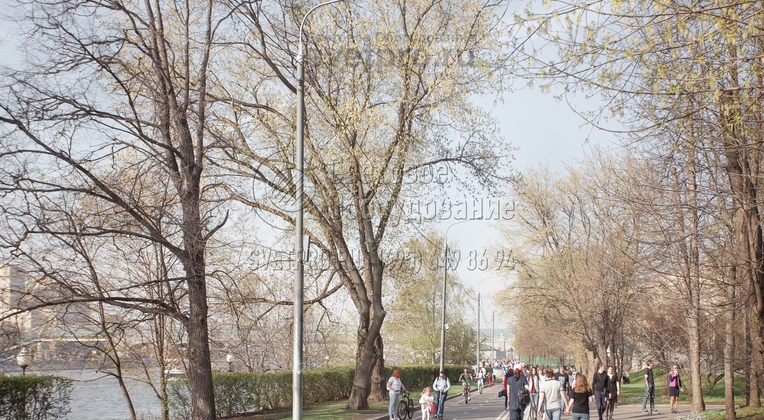

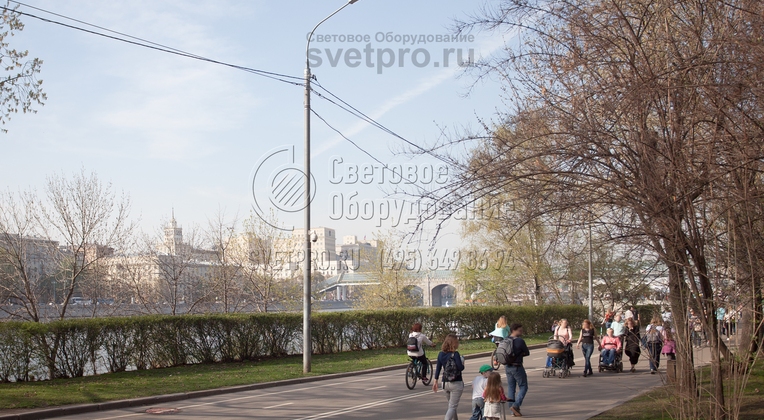

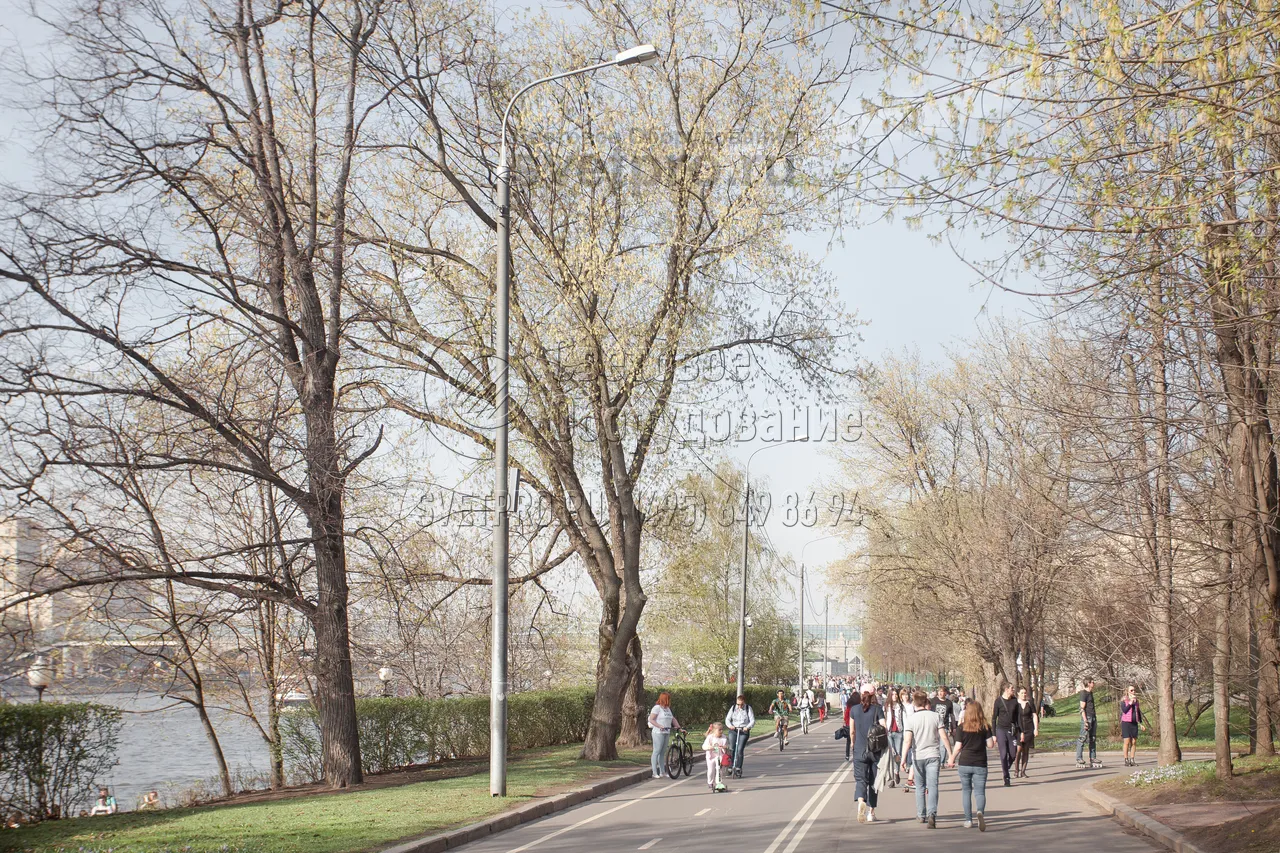

2. Трубчатые опоры специалисты рекомендуют использовать в парках и скверах, а также других местах для массового отдыха людей. Изображенная на фото опора установлена в парке и освещает велосипедную дорожку с тротуаром. Кабели для питания световых приборов проложены по воздуху. -

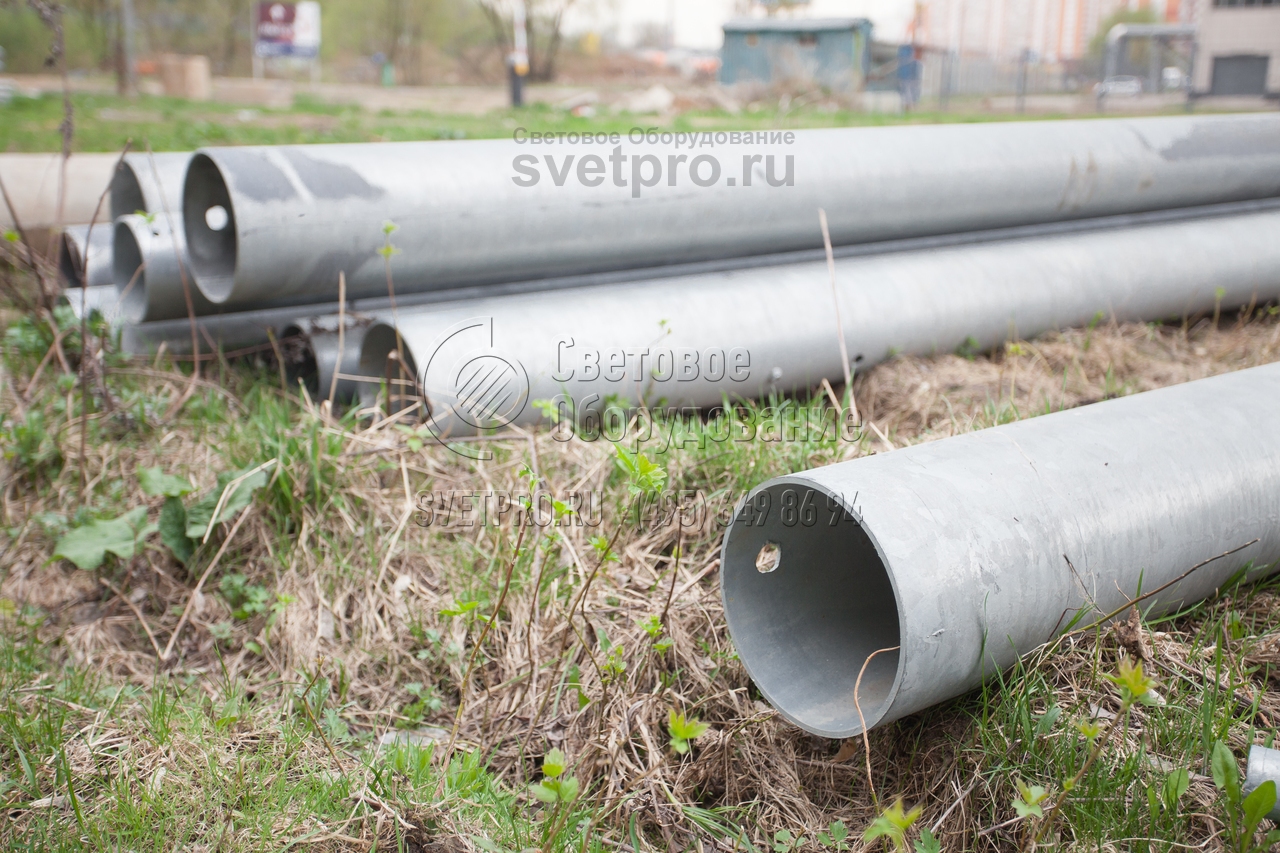

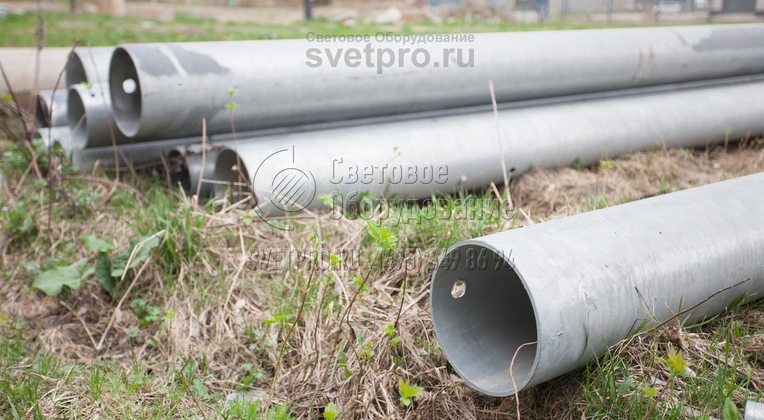

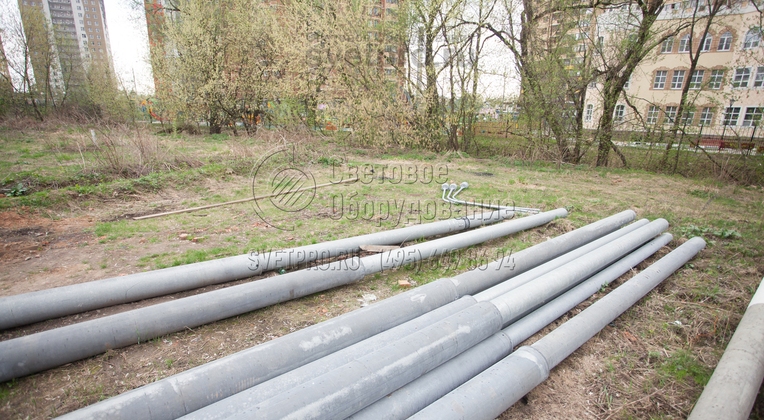

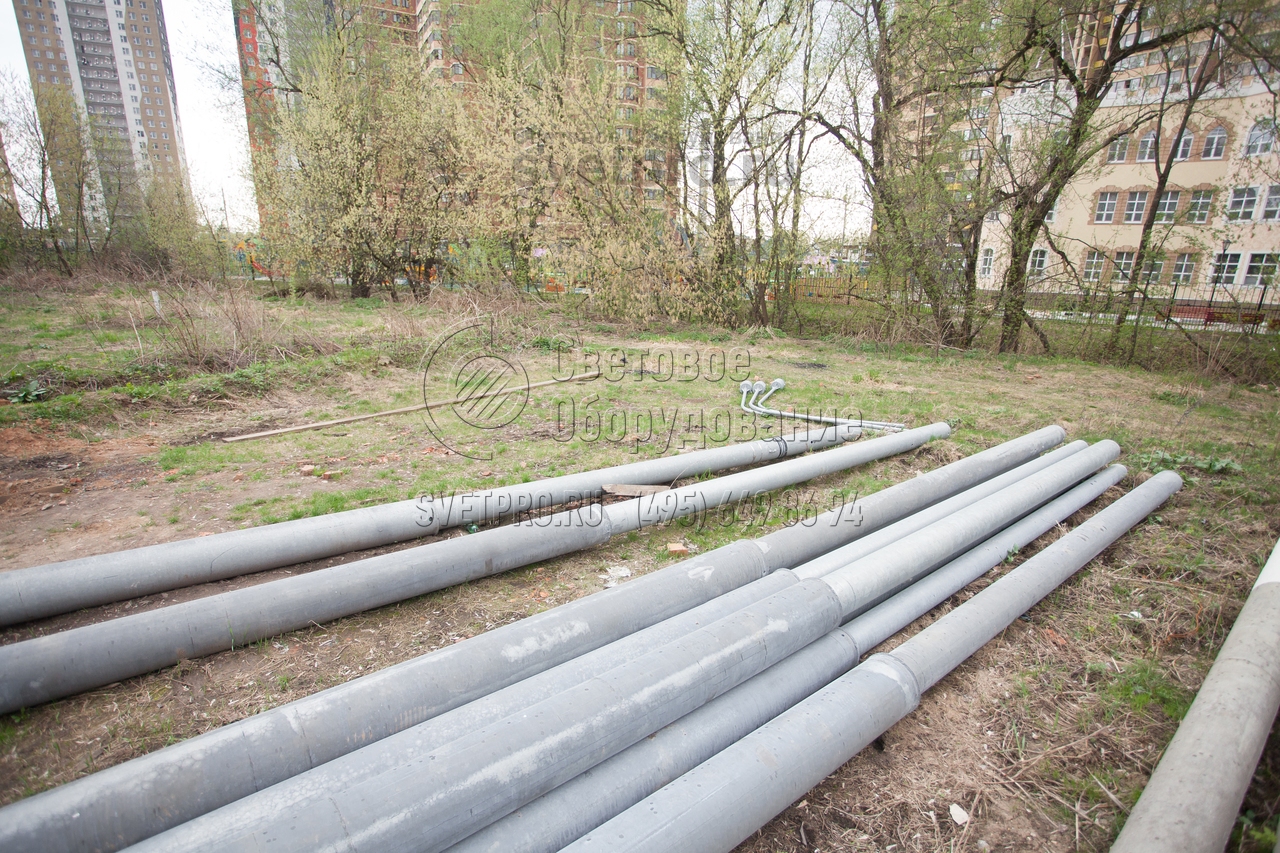

3. На фото представлены корпуса опор трубчатого типа. Обратите внимание, что сегменты ствола свариваются друг с другом на производстве и не разбираются при транспортировке. Однако кронштейн под светильник крепится на месте, что облегчает процесс транспортировки конструкций в кузове. -
4. Прямостоечные трубчатые опоры в нижней части не имеют опорной площадки. Они фиксируются в котловане с помощью хвостовика, который является частью корпуса. Для монтажа необходимо опустить конструкцию в котлован, после чего забетонировать хвостовик бетонным раствором. -

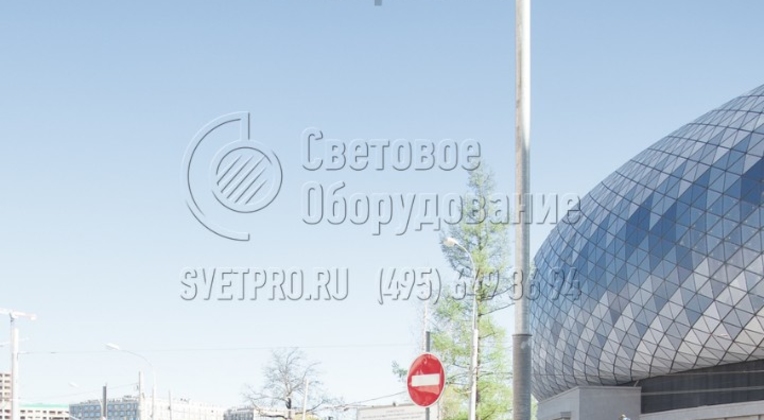

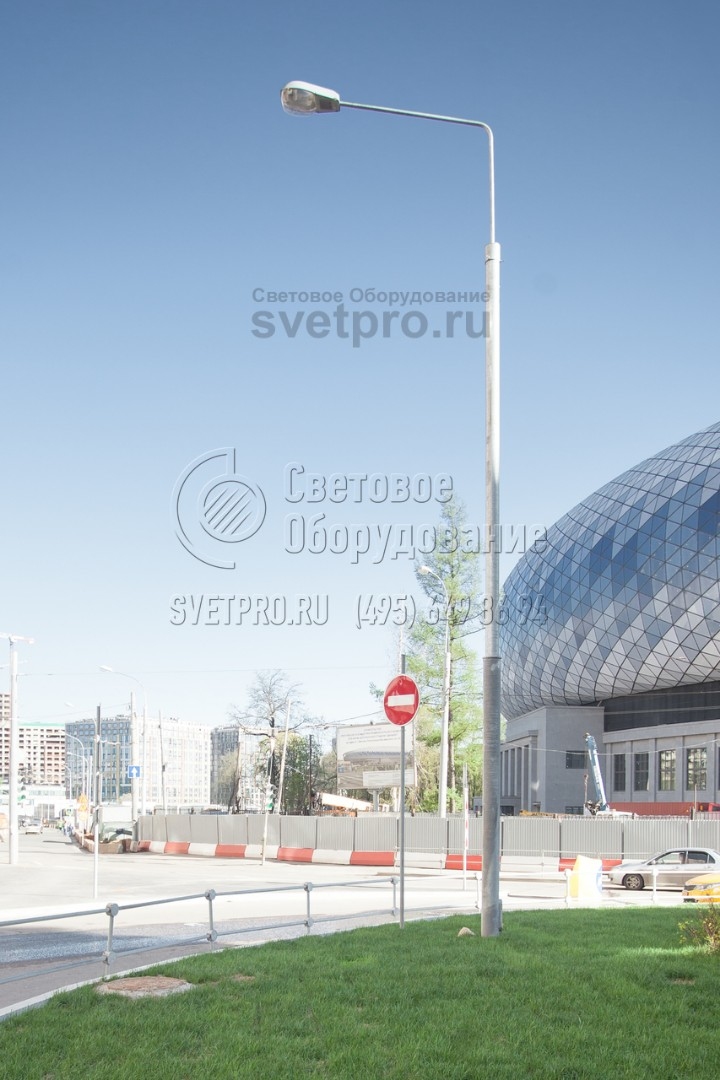

5. Прямостоечные опоры часто устанавливаются на тротуарах и площадках для отдыха. В отличие от фланцевых разновидностей, у них нет круглой опорной площадки, болтов и гаек, с помощью которых выполнено крепление. Поэтому место установки выглядит более аккуратным и не бросается в глаза. -
6. На фото приведет пример установки прямостоечной опоры на газоне. Обратите внимание, что и в этом случае фланец с болтами не портит внешнего вида конструкции. Газонная трава высажена вплотную к стволу. Кабели к этой опоре подведены под землей, поэтому защищены от обрывов из-за ветра. -

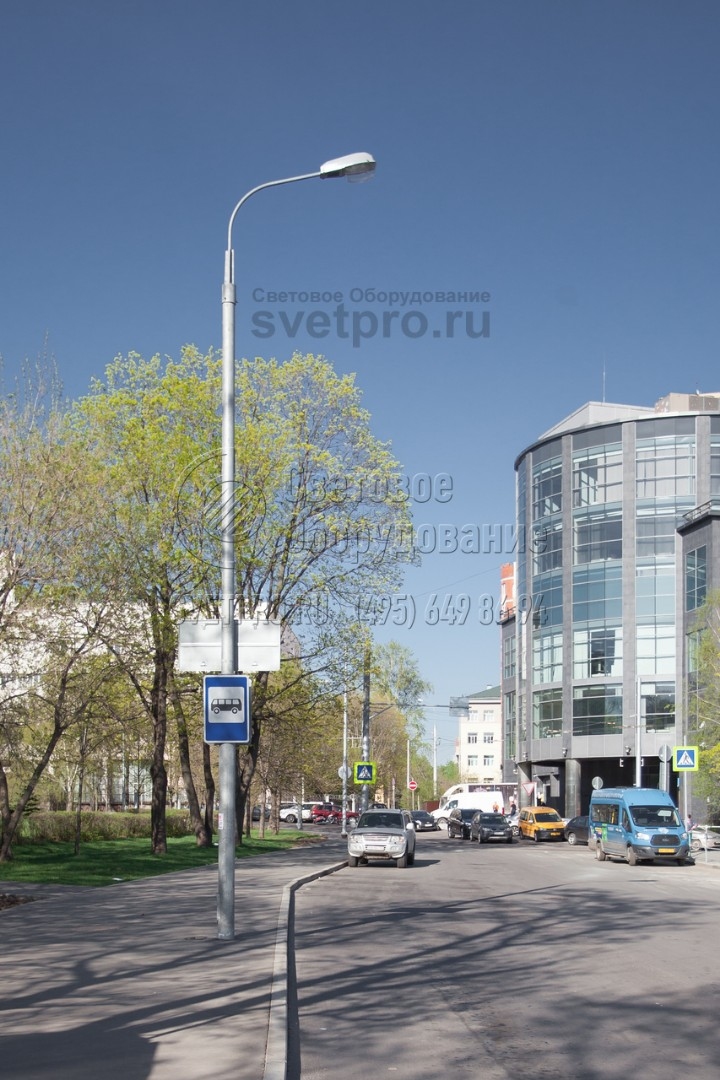

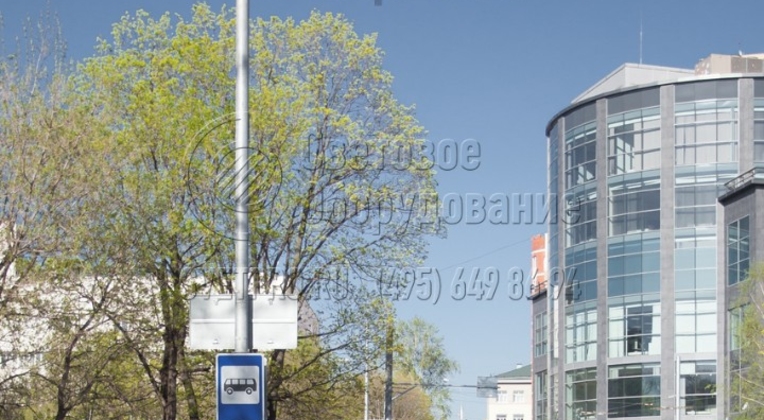

7. На корпус силовой опоры можно устанавливать дополнительное оборудование или конструкции. В примере на фото трубчатая опора служит для крепления дорожных знаков и информационных табличек. Так как они фиксируются на накладных кронштейнах, нет необходимости в сверлении отверстий в стали.
