СП-400-8,5/11 Опора силовая прямостоечная трубчатая высота 8,5 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
132 662
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СП-400-8,5/11 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 219 мм |
| Верхний диаметр: | 168 мм |
| Вес: | 451 кг |
| Высота: | 8,5 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Установочное место кронштейна | P**, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| СП-400-8,5/11,0-01**-ц | 132 662 ₽ | 451 | О2 | 400 | 8500 | 2500 | 5000 | 219 | 168 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ

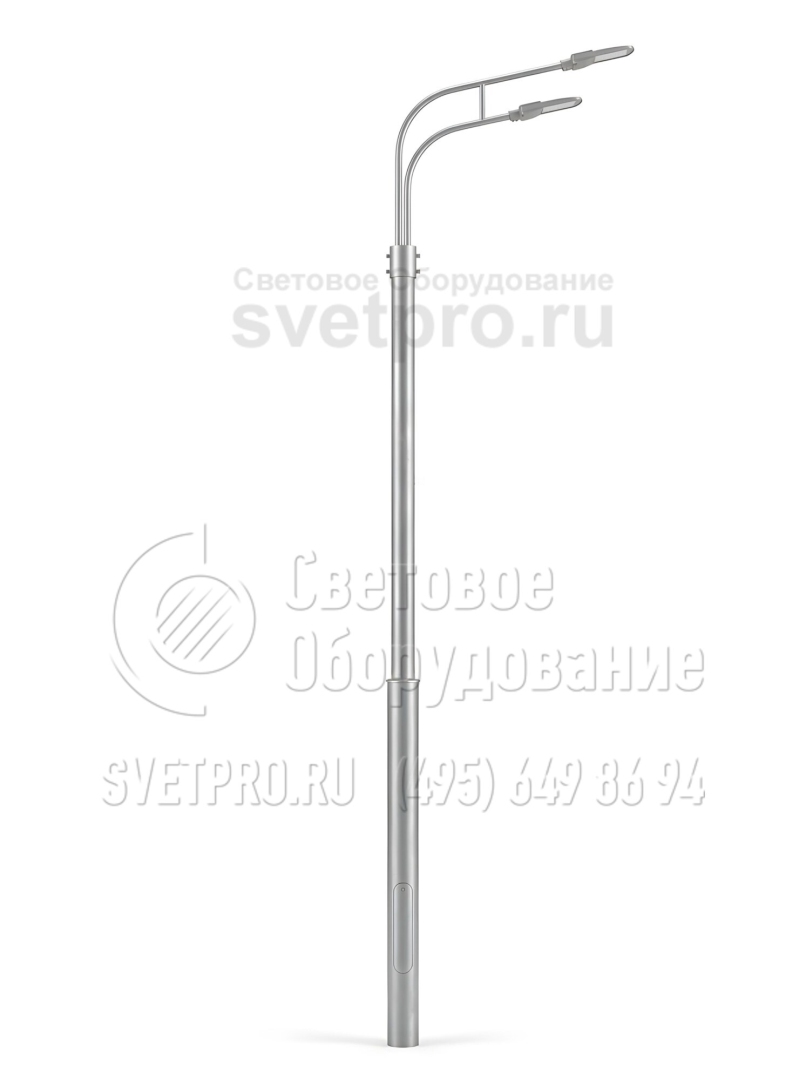

Стальная опора СП-400-8,5/11 относится к прямостоечным конструкциям, подходящим для воздушной и подземной прокладки кабеля. При подвесе СИП столбы способны выдержать нагрузку до 400 кг. Установка конструкций выполняется для организации наружного освещения и подсветки в темное время открытых площадок, территорий промышленных предприятий, микрорайонов жилой застройки, автодорог с различной плотностью траффика. Помимо освещения и прокладки силовых кабелей столбы способны выдержать размещение дополнительного оборудования в виде рекламных щитов, указателей и вывесок.
Опорная конструкция СП-400-8,5/11 высотой 8,5 м состоит из двух стальных труб разного диаметра, изготавливаемых из качественного стального проката. Высокие характеристики стали позволяют устанавливать такие изделия в районах с различным климатом. От воздействия внешних факторов и ржавчины опора защищена горячим цинкованием. Такая обработка положительно сказывается на долговечности использования столбов – срок их эксплуатации увеличивается до 30 лет.
Светотехника размещается на опорах с помощью кронштейнов. Столбы вкапываются в грунт с последующим бетонированием подготовленного котлована.

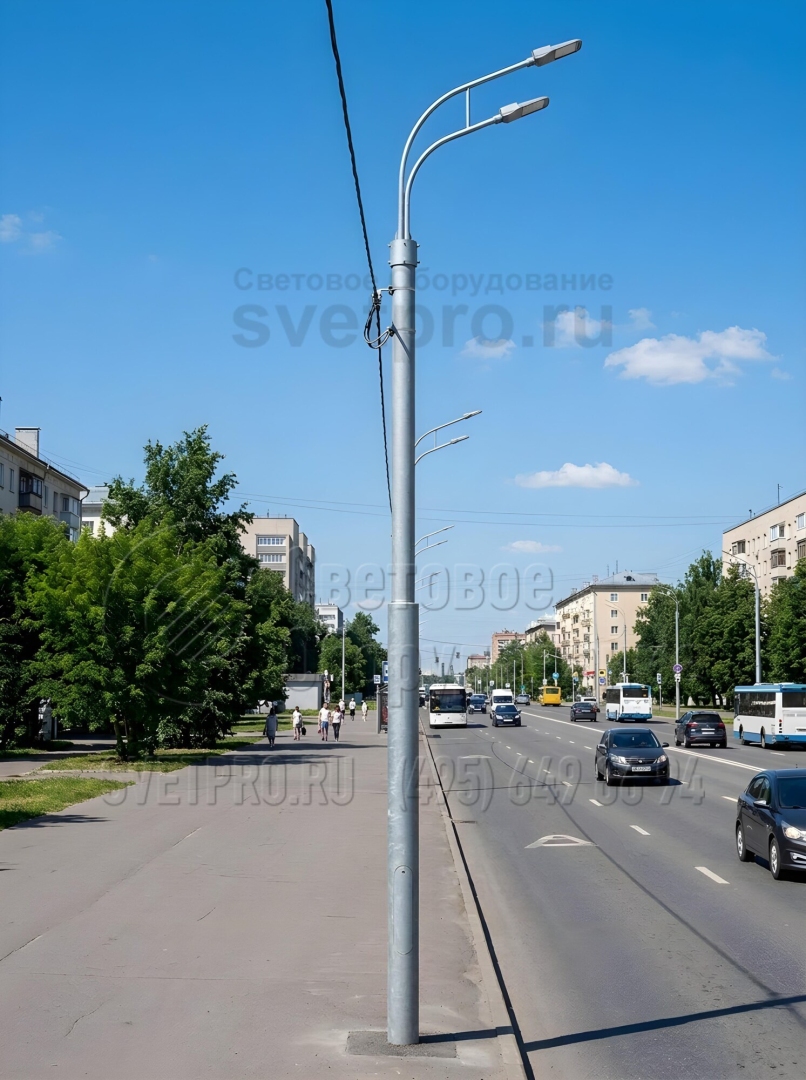

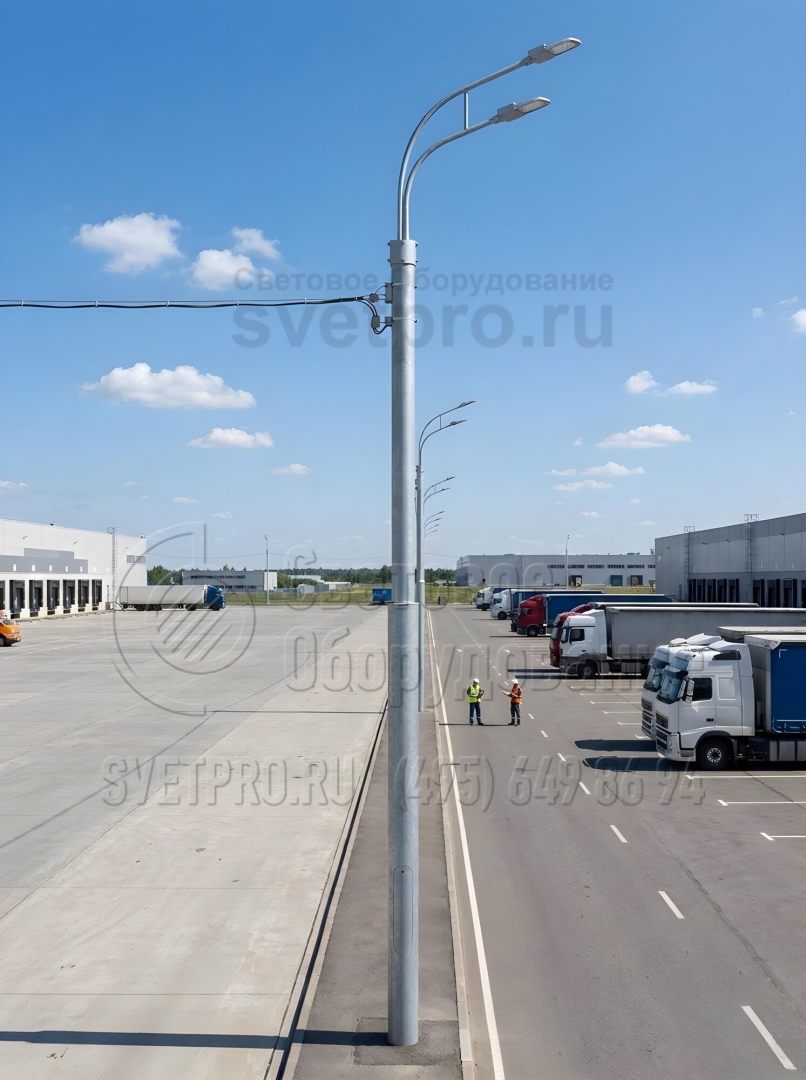

фото с объектов
Фотогалерея
-

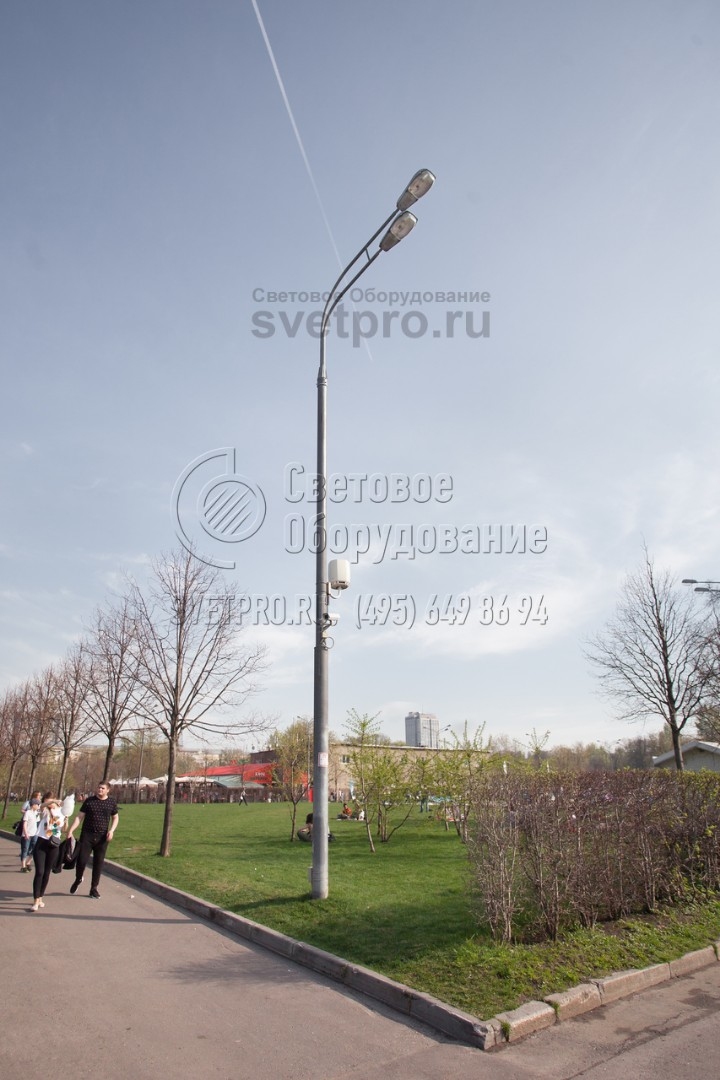

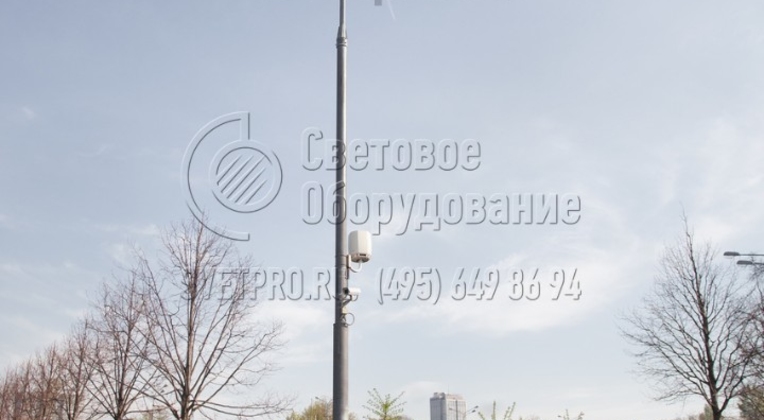

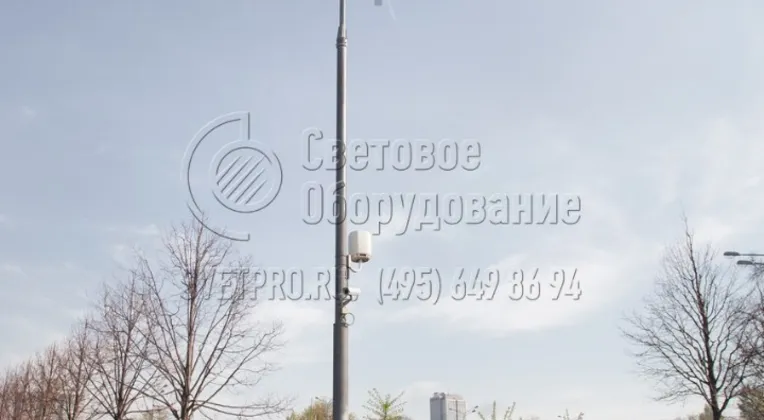

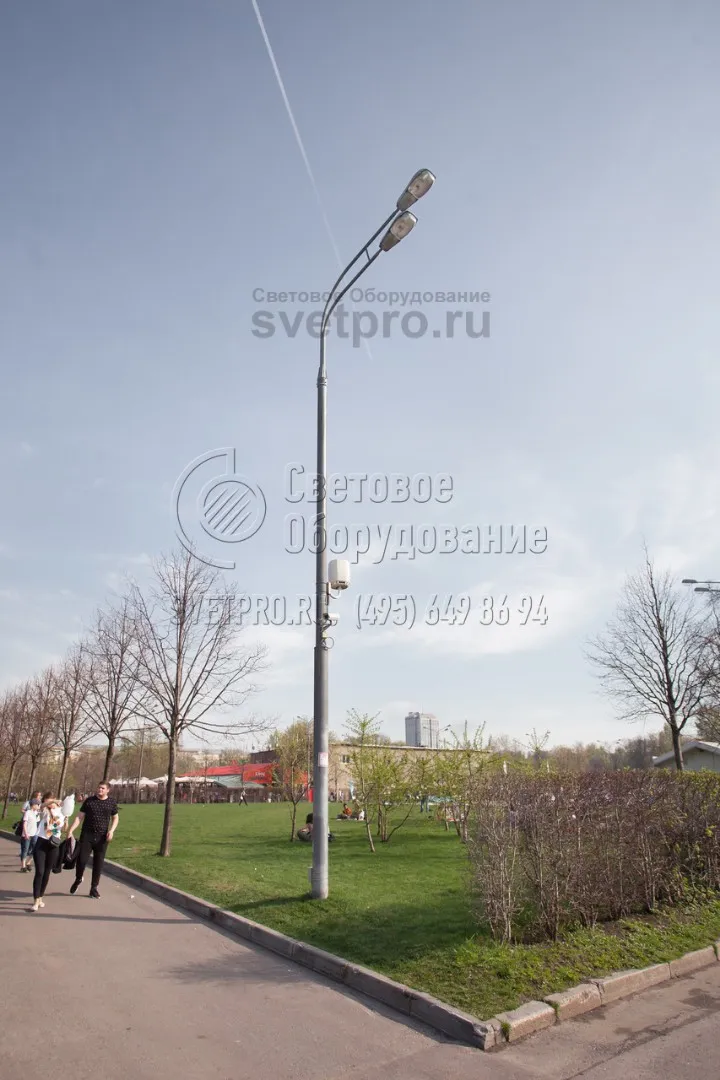

1. На фото изображена осветительная конструкция типа СП, которая используется для размещения двух консольных световых приборов и камеры наблюдения. Изделие относится к классу силовых, поэтому может выдержать нагрузку на верхнюю часть в пределах 400 кг. Установка производится на хвостовик.
-

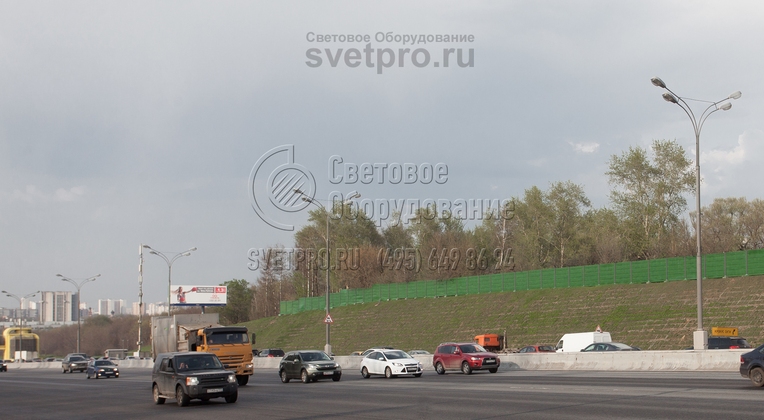

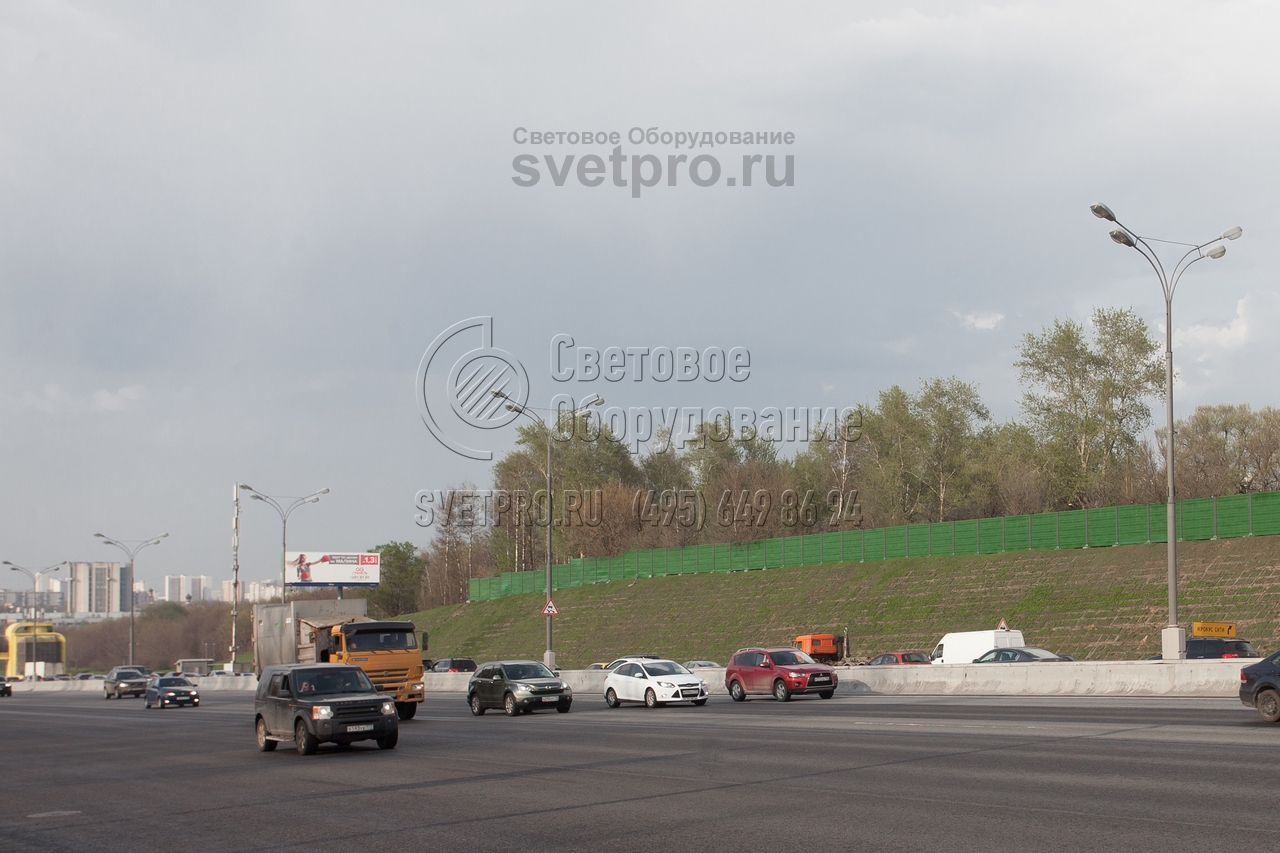

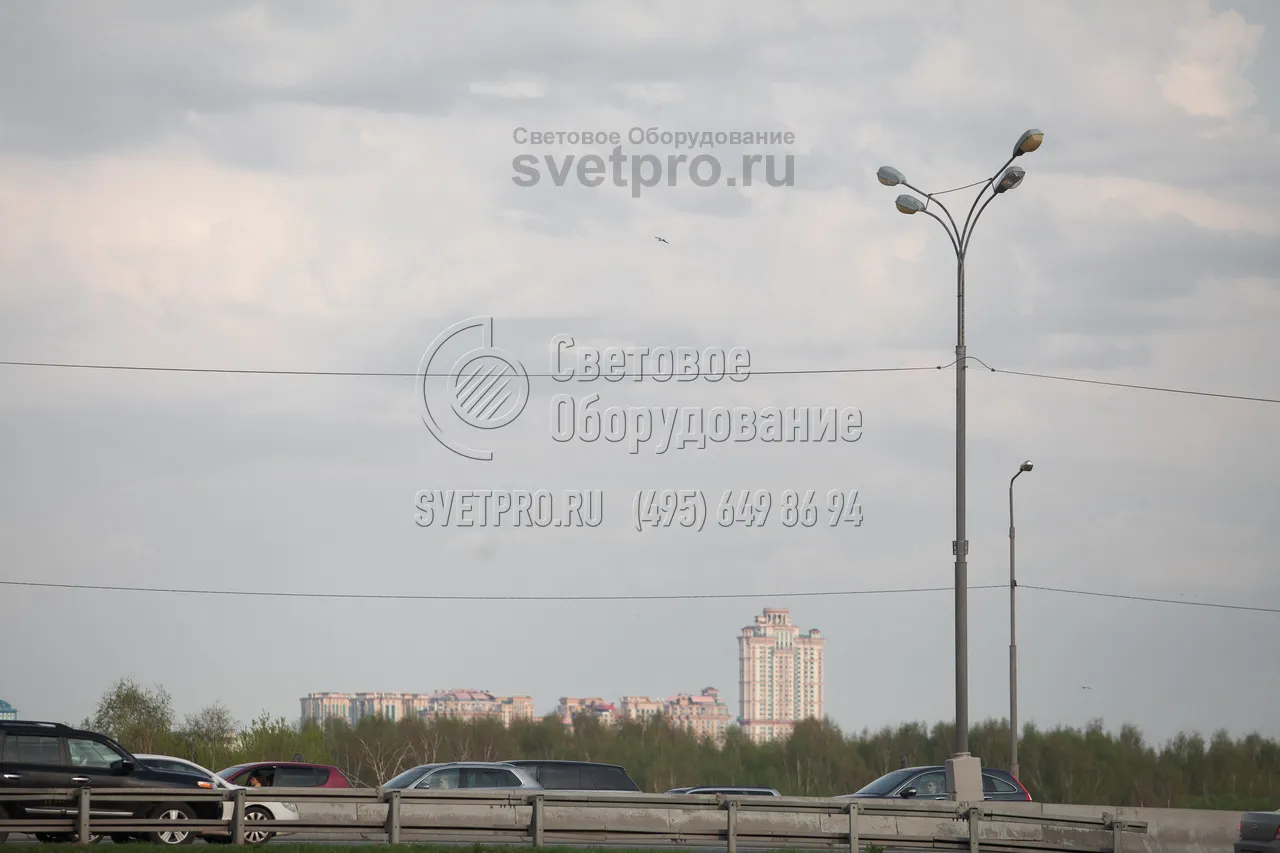

2. На фото изображены силовые опоры из трубного проката, с помощью которых построена система освещения автомобильной дороги. На кронштейнах установлено по 4 световых прибора. Благодаря им можно ярко осветить много полос движения по обе стороны от ствола и сократить число опор на объекте. -

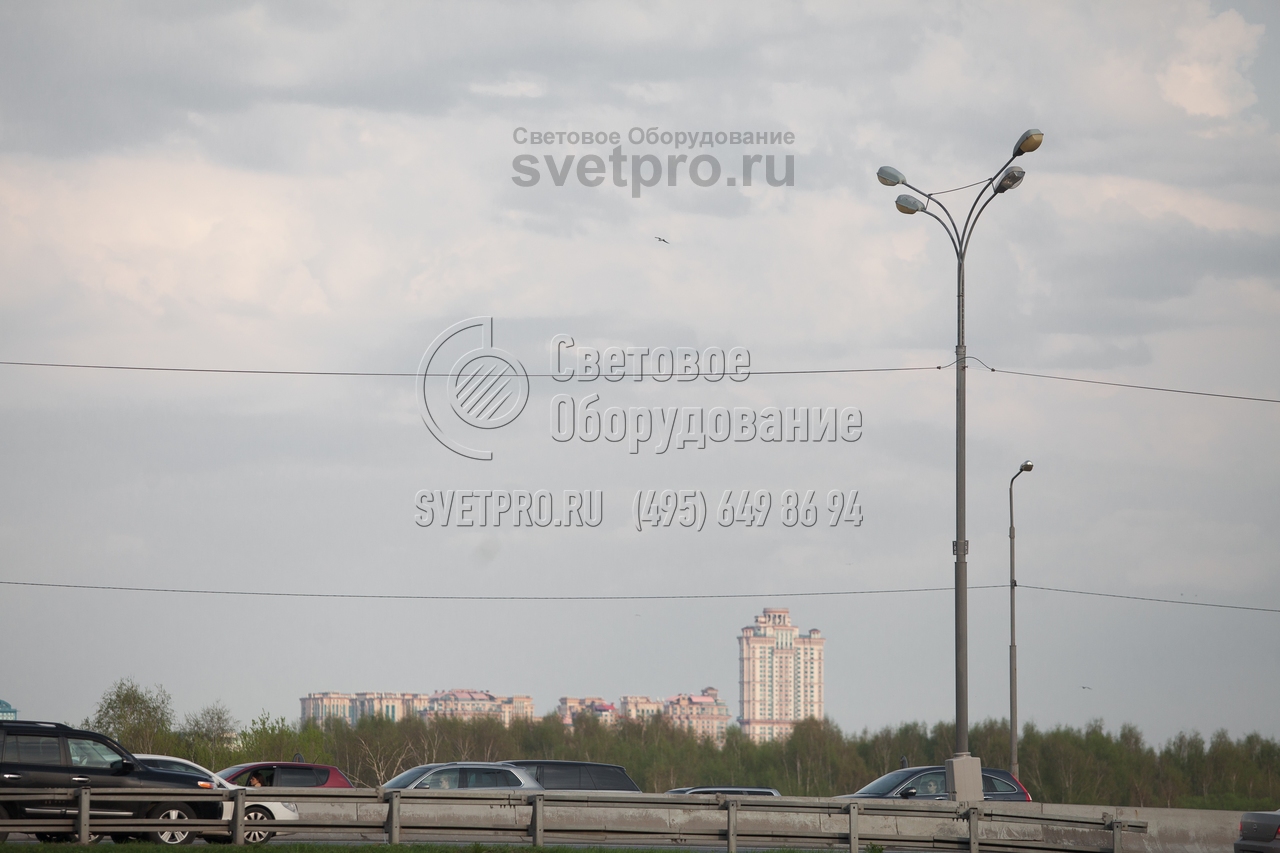

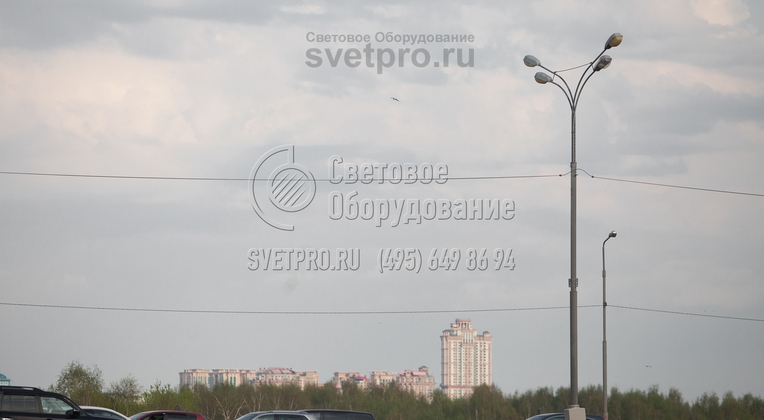

3. Опора, которая изображена на фото, имеет высоту наземной части 8,5 метров. Однако сами светильники установлены выше за счет использования кронштейна с большой высотой выноса. Так как опора может выдержать вес до 400 кг, на нее установили мощные светильники с яркими газоразрядными лампами. -

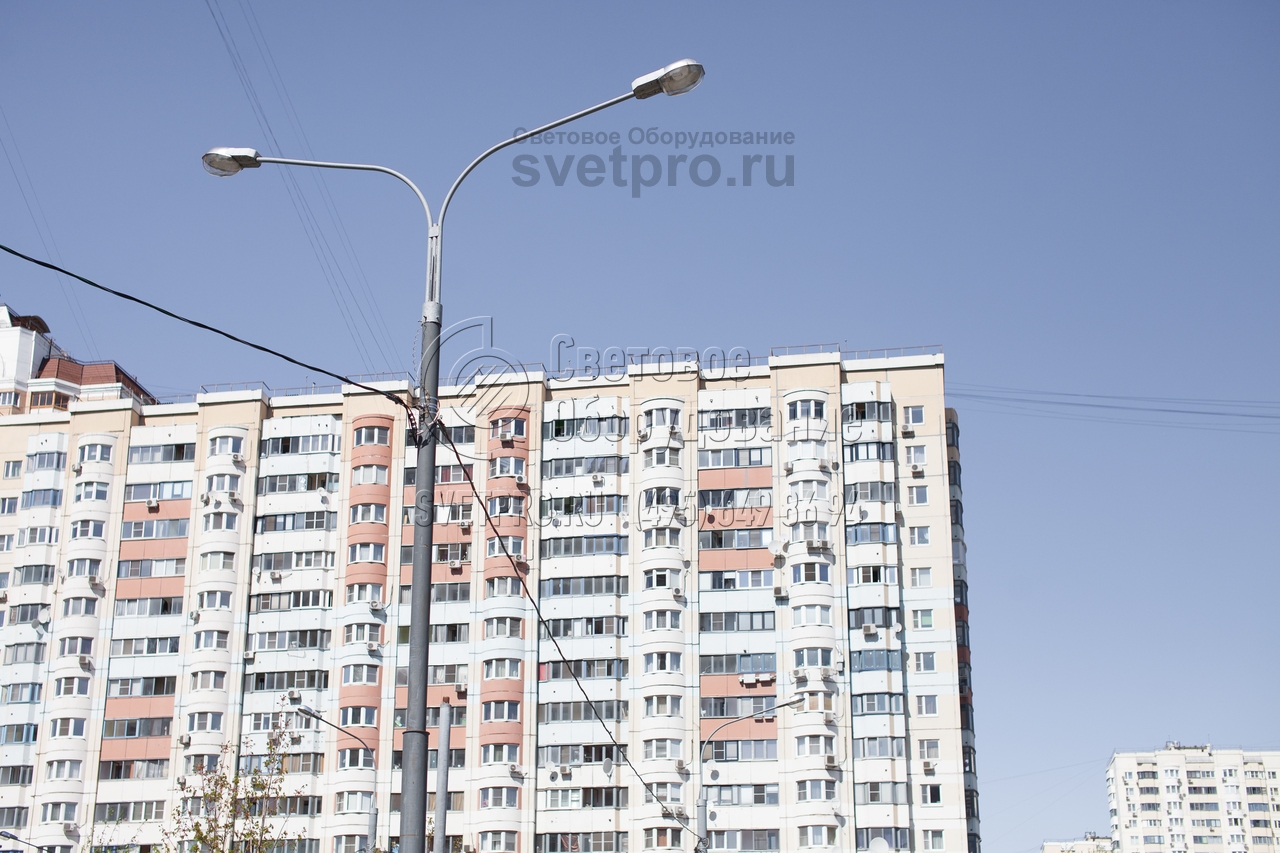

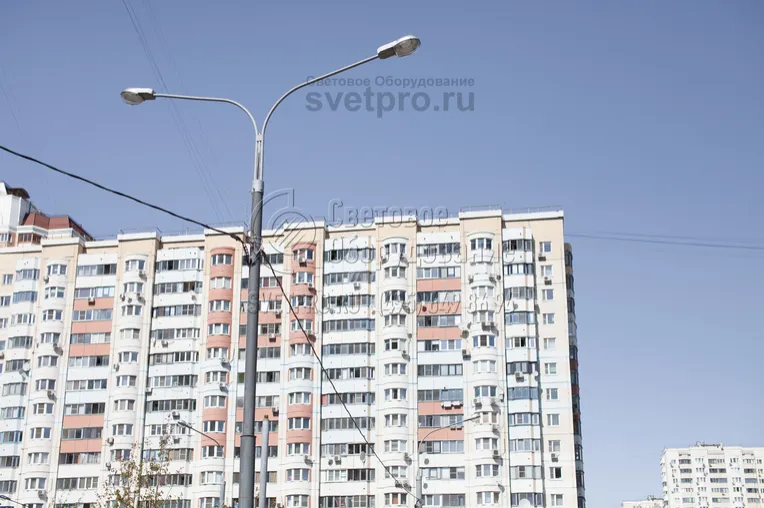

4. Опора типа СП на фото установлена в спальном районе города. Их часто используют для освещения подобных объектов, так как срок службы конструкции превышает 25 лет. Поэтому управляющей компании не нужно беспокоиться о замене стволов в процессе эксплуатации из-за повреждения корпуса. -

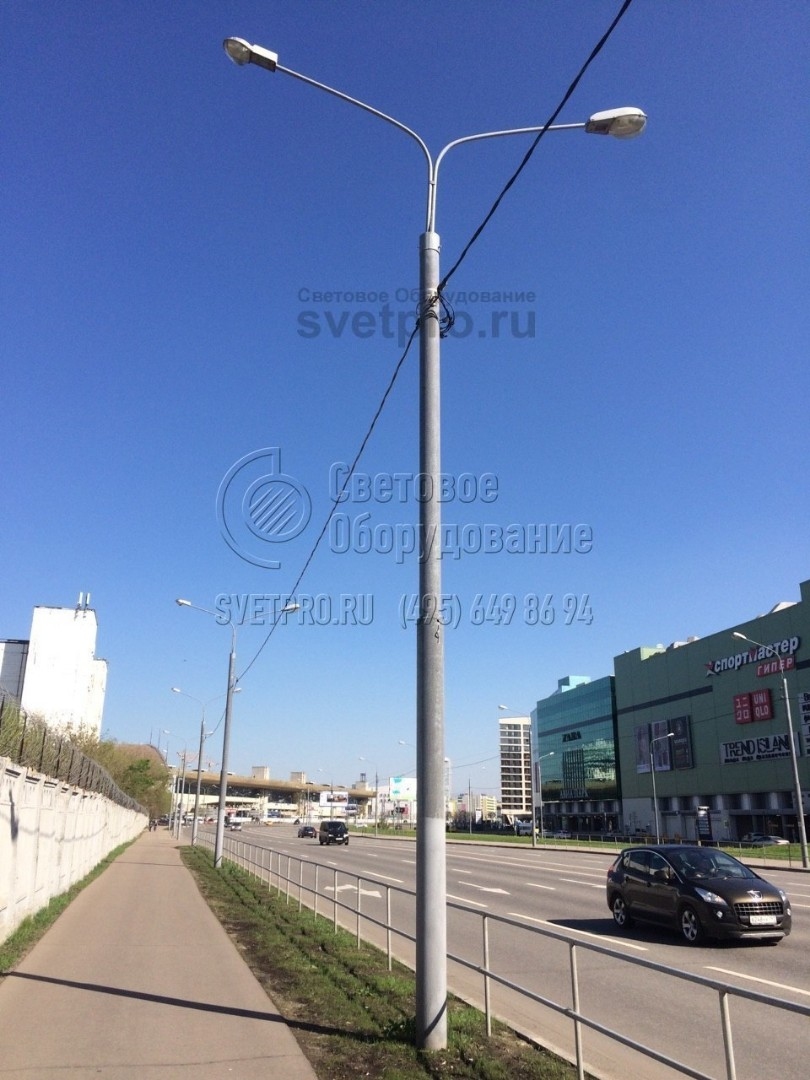

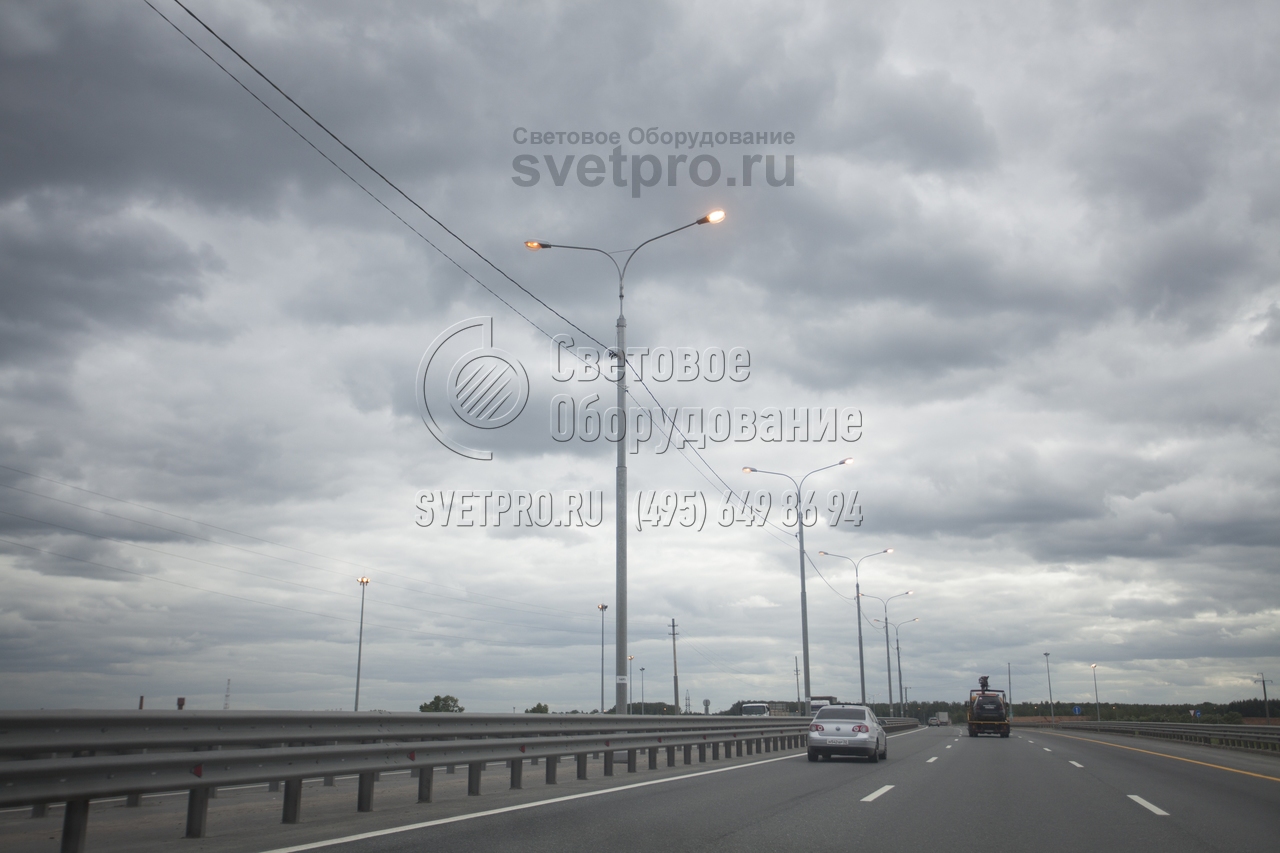

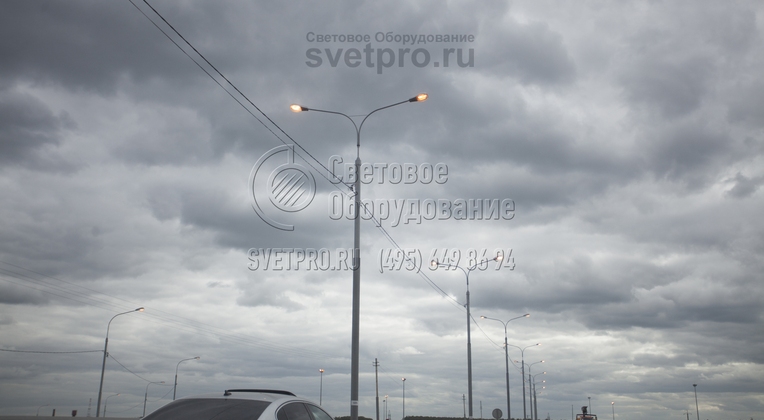

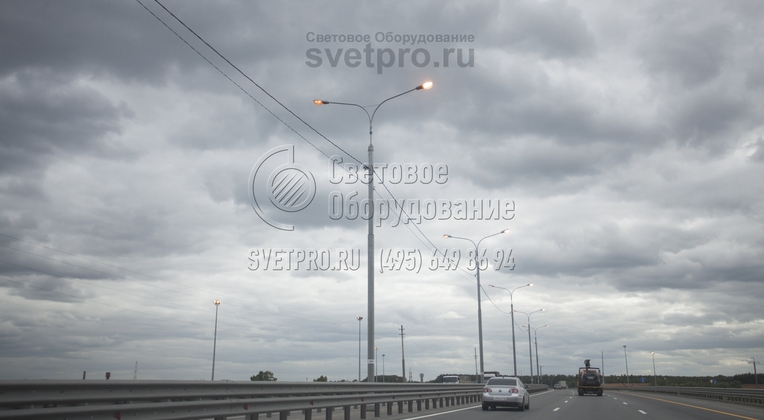

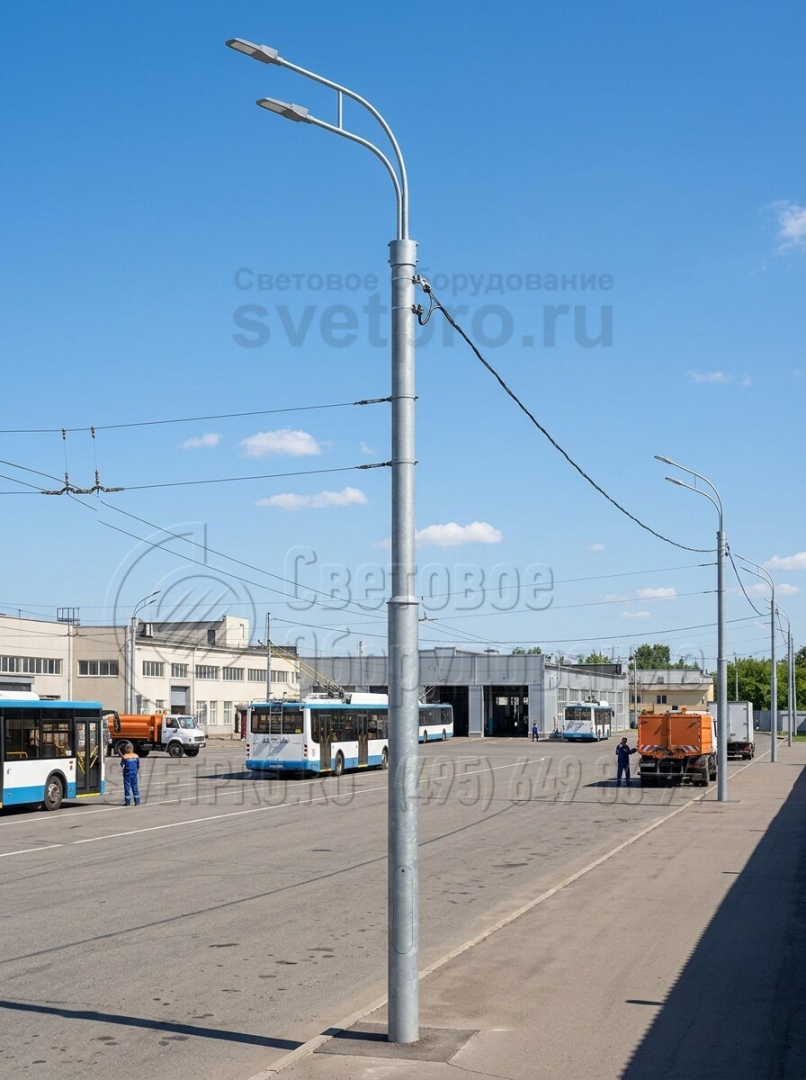

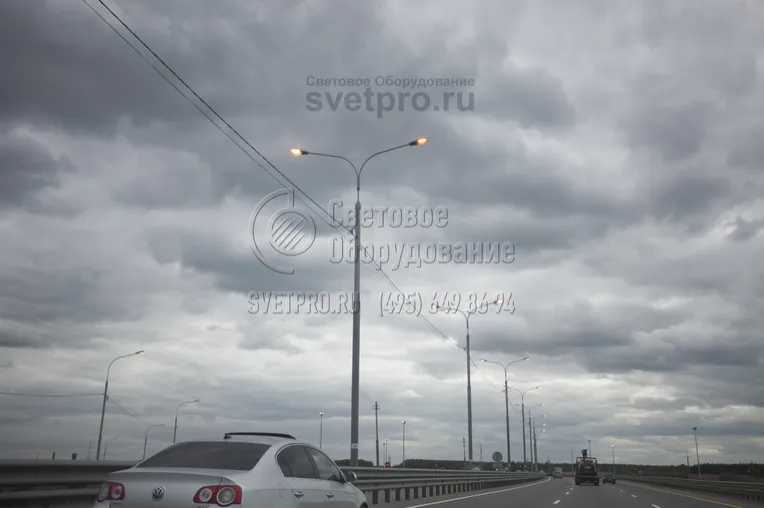

5. При использовании опор СП для освещения автомобильных дорог силовые линии к ним часто подводятся по воздуху. Сделано это для того, чтобы сократить затраты на строительство. Подрядной организации нужно выполнять меньший объем земляных работ при обустройстве осветительной инфраструктуры. -
6. Опоры модификации СП играют не только функциональную роль. Они выступают в качестве украшения освещаемого объекта. Внешний вид конструкций более привлекательный благодаря круглому поперечному сечению ствола. Он может быть улучшен за счет декоративных кронштейнов на оголовке. -
7. Осветительная трубчатая конструкция с хвостовиком часто устанавливается на тротуарах, клумбах и газонах. У нее в нижней части нет круглого фланца, за который наземная часть крепится к закладной детали. Поэтому растительность или тротуарная плитка может находиться вплотную к корпусу.
