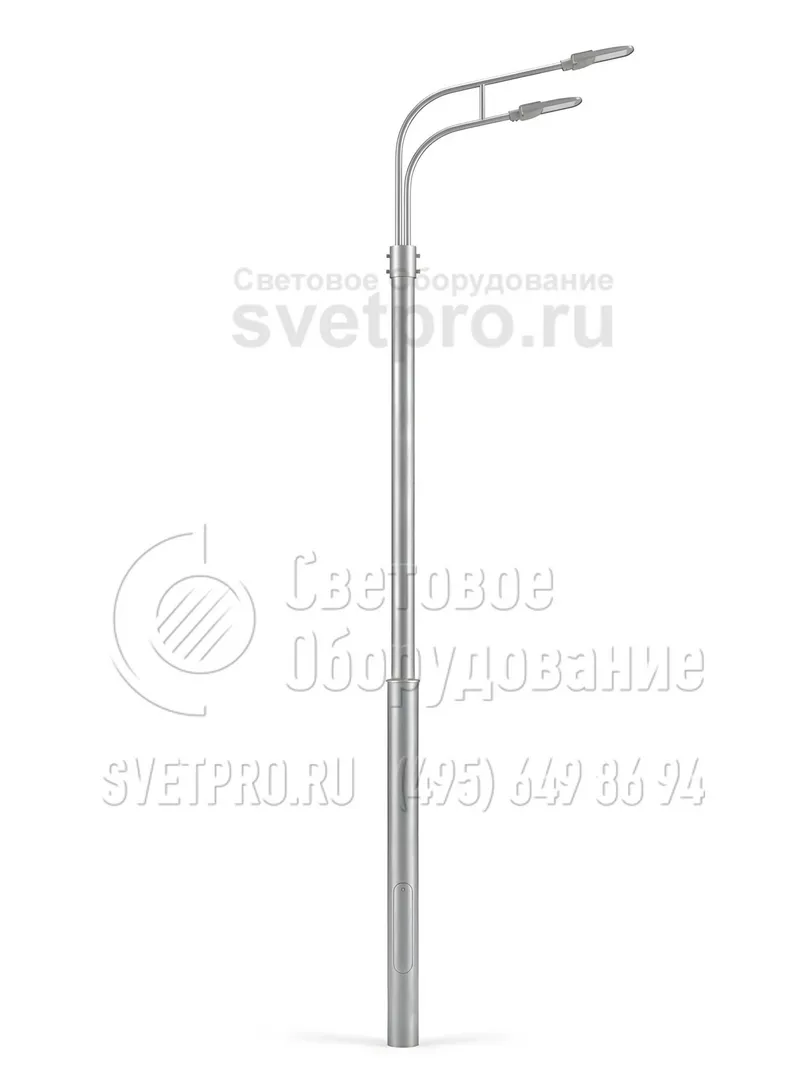

СП-700-9/11 Опора силовая прямостоечная трубчатая высота 9 метров
Цена*:
173 549
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
СП-700-9/11 – высотная прямостоечная конструкция, способная выдерживать нагрузки до 700 кг. Опора применяется для воздушного подвеса СИП либо подземного подвода питающих проводов, что делает ее конструкцию универсальной и востребованной для установки в различных районах. В верхней части столбов устанавливаются кронштейны с прожекторами и светильниками, используемыми в организации подсветки на открытых территориях и площадках: автодорогах, муниципальных объектах, в жилых микрорайонах, промышленной зоне. Дополнительно на столбы могут устанавливаться рекламные щиты, указатели, информационные вывески.
Для изготовления опор применяется стальной трубчатый прокат высокого качества. Конструкция столба состоит из двух труб разного диаметра. Поверхность металла обрабатывается горячим цинкованием, что обеспечивает надежную защиту изделия от воздействия внешних факторов, а также увеличивает срок его эксплуатации до 30 лет.
Монтаж изделия выполняется в подготовленный котлован, заливаемый у основания опоры бетоном.
фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СП-700-9/11 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 273 мм |
| Верхний диаметр: | 219 мм |
| Вес: | 590 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Установочное место кронштейна | P**, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| СП-700-9,0/11,0-01**-ц | 173 549 ₽ | 590 | О3 | 700 | 9000 | 2000 | 4000 | 273 | 219 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

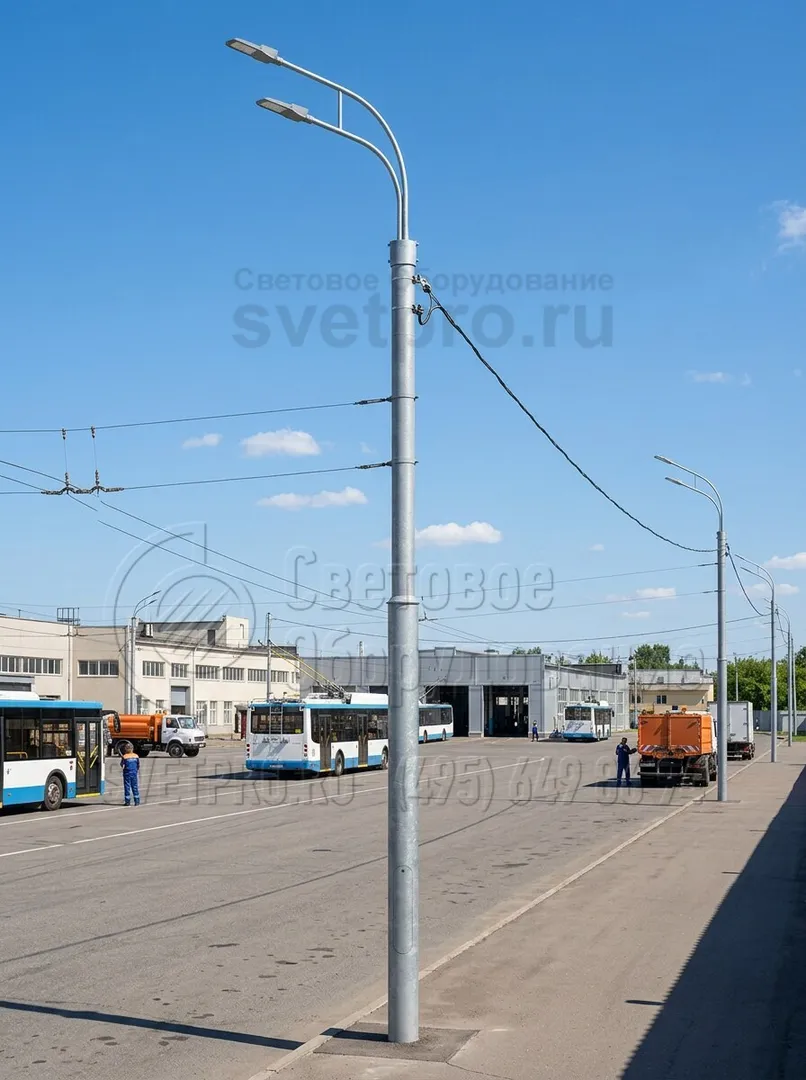

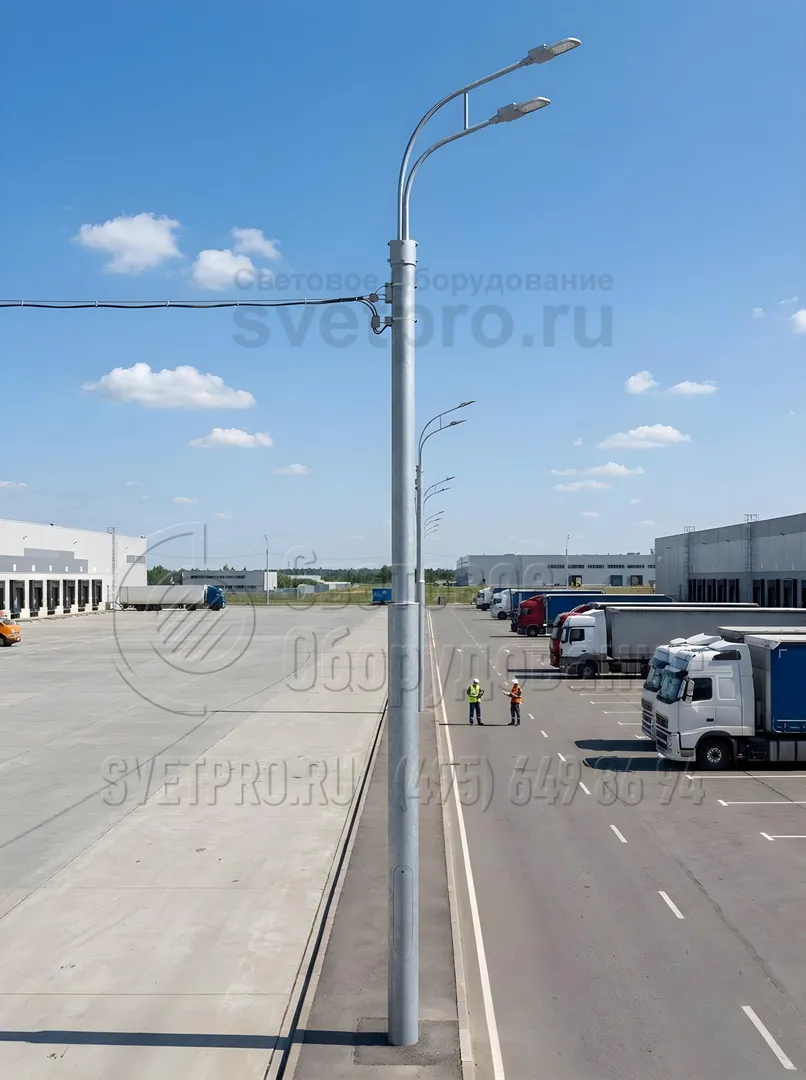

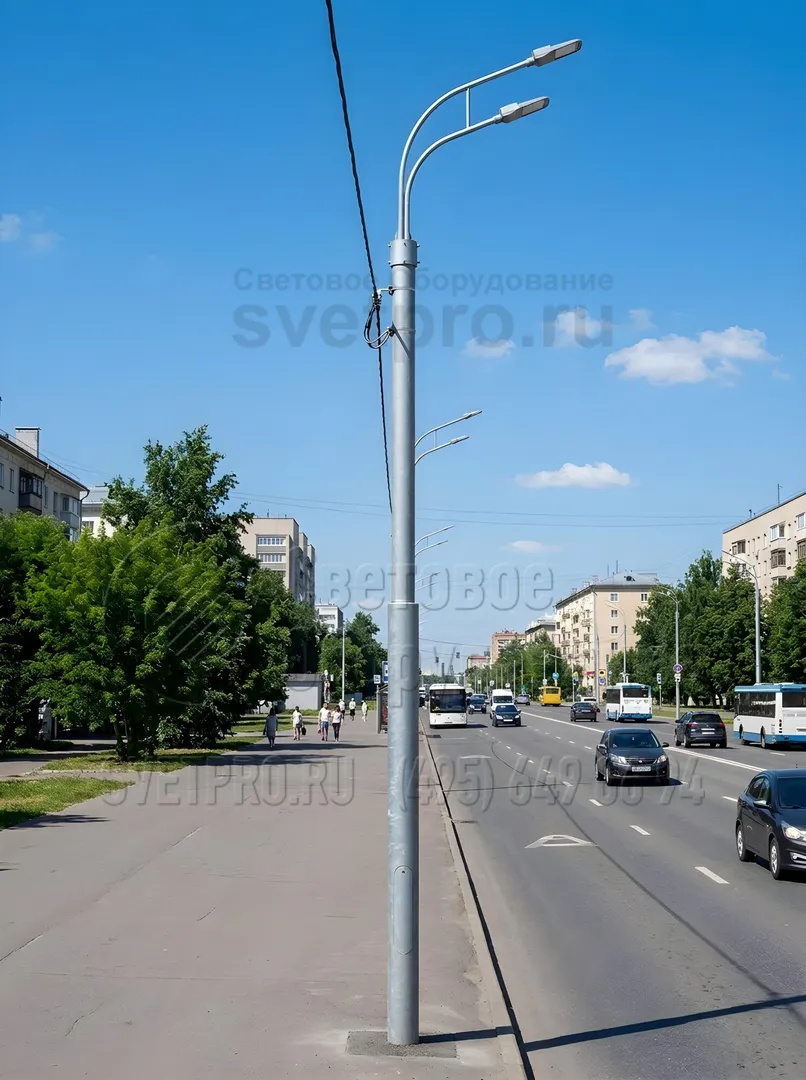

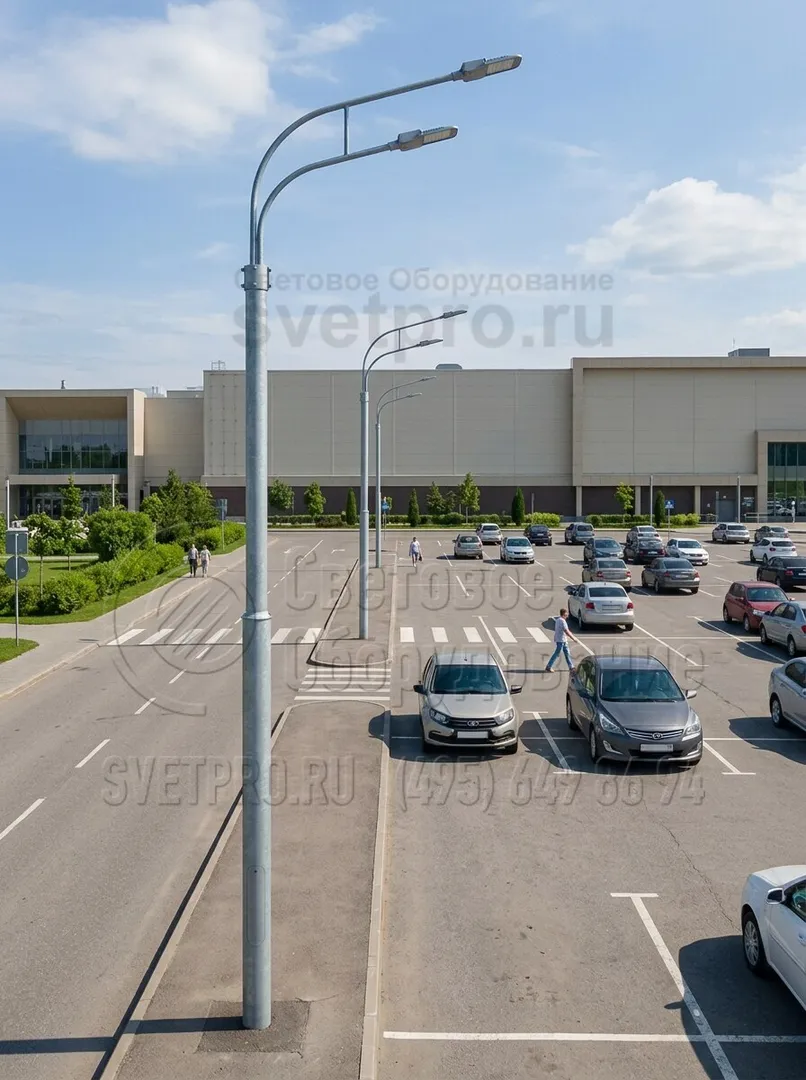

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-

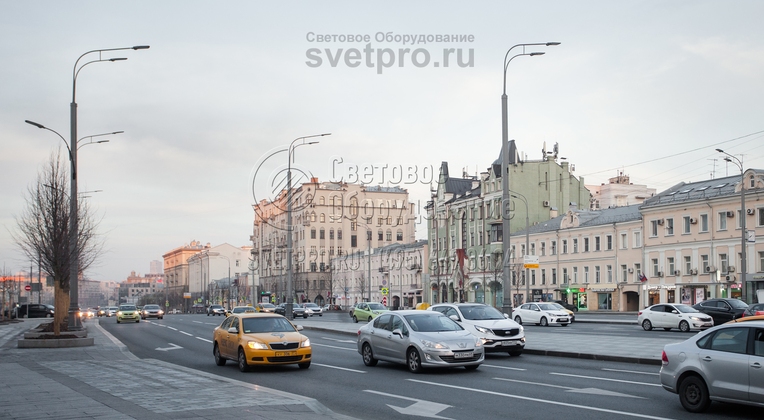

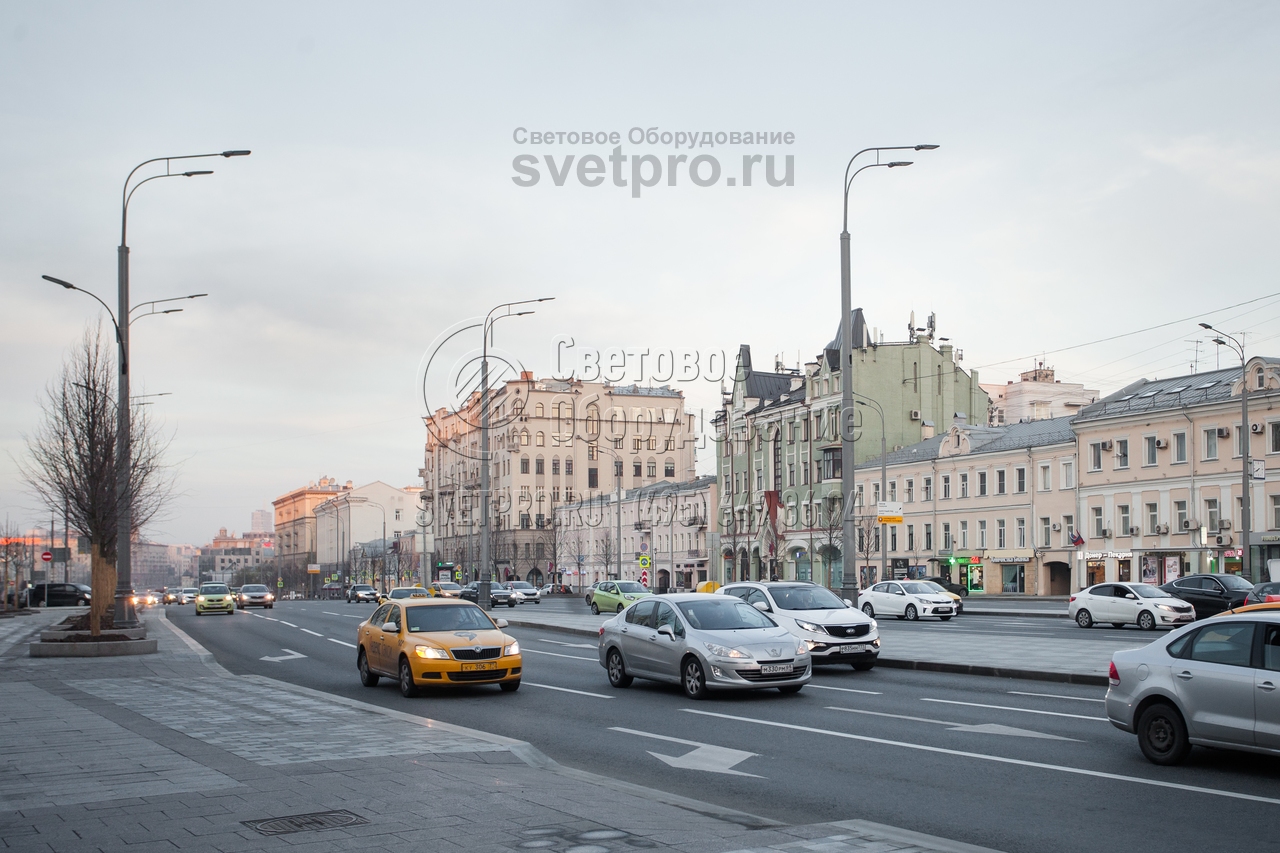

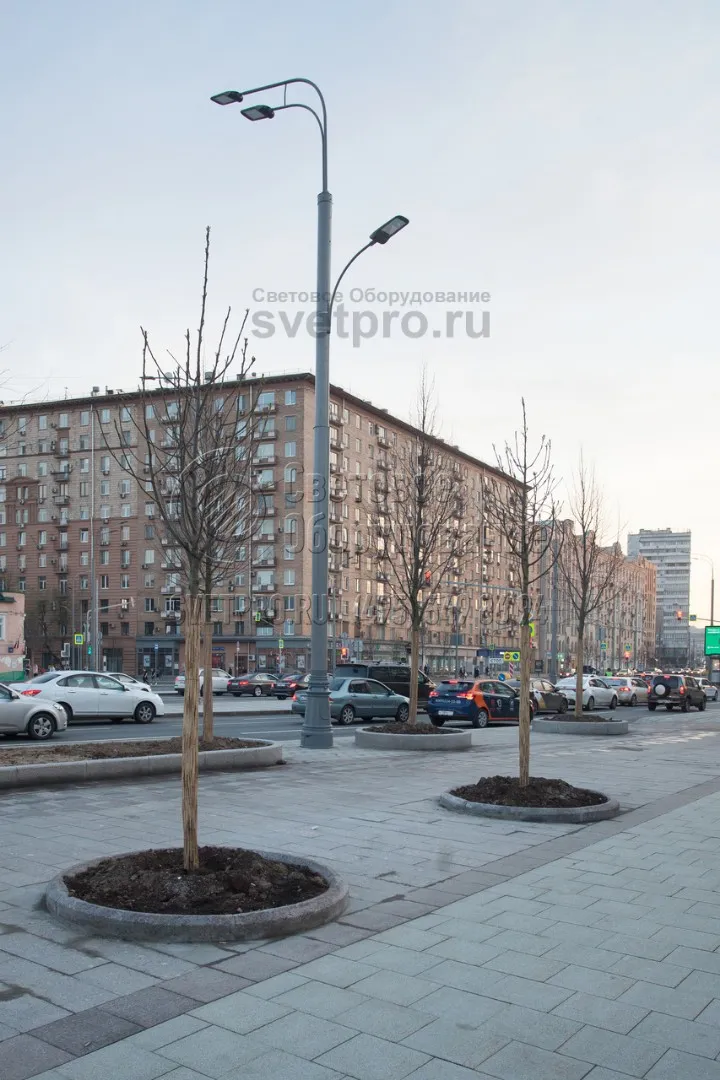

1. Установка опоры прямостоечного типа, которая представлена на фото, занимает один технологический цикл. Нужно пробурить отверстие в грунте, установить в него ствол и забетонировать конструкцию. Не нужно отдельно бетонировать ЗДФ, после чего крепить на него наземный ствол.
-

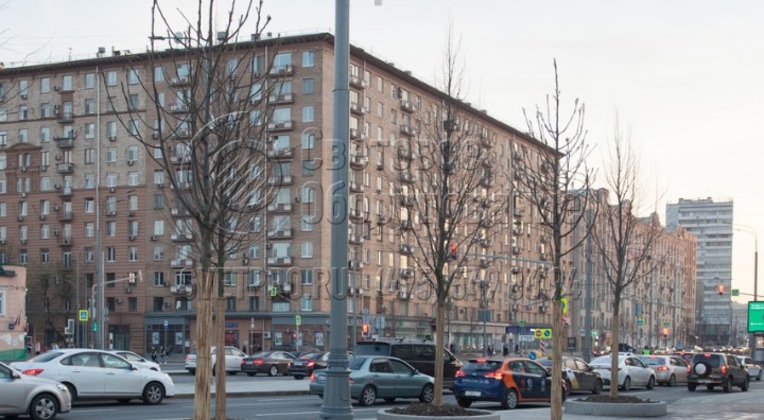

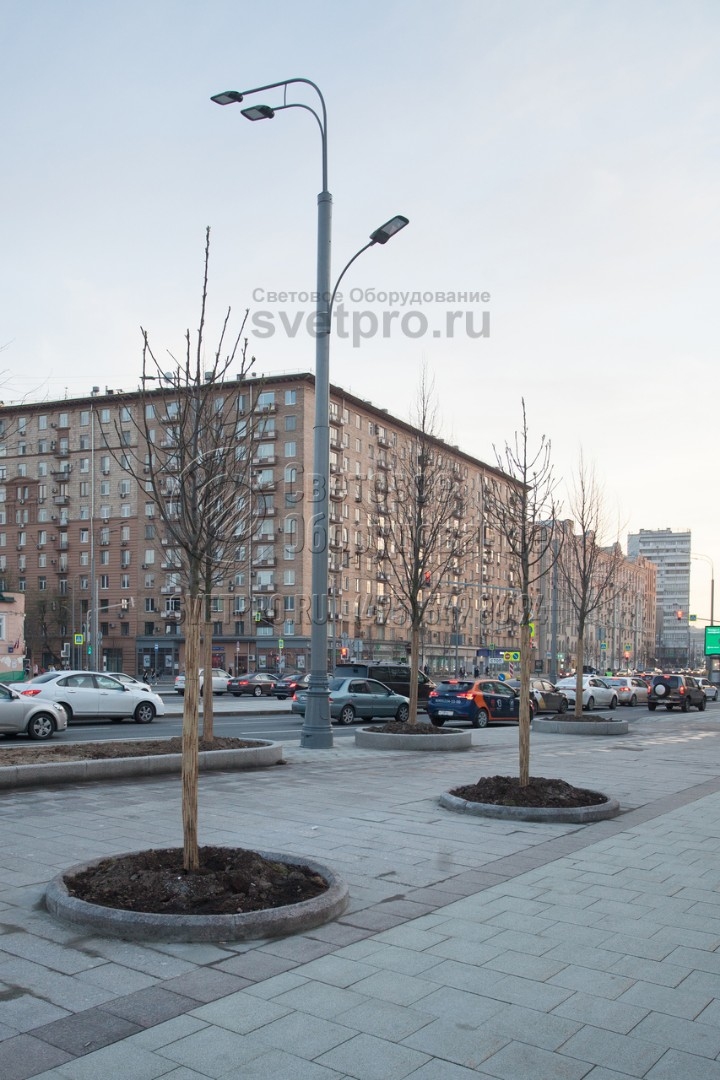

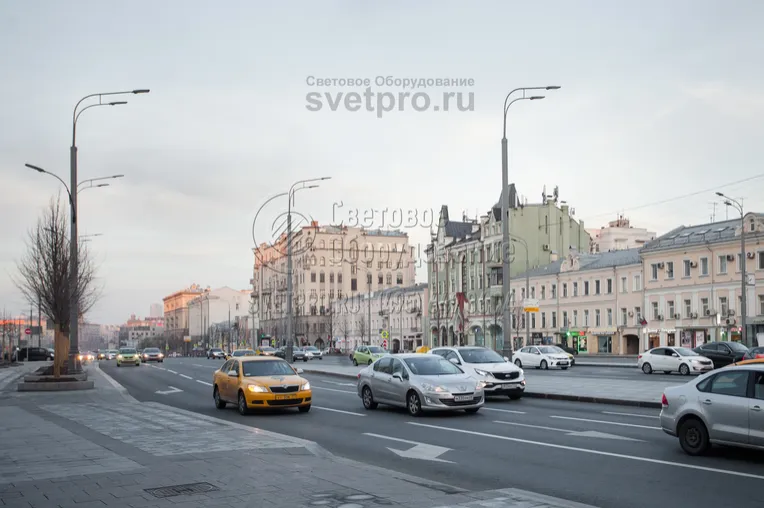

2. Обратите внимание, что стволы всех опор на фотографии имеют сегментную конструкцию. Их корпус представляет собой несколько труб из стали, которые сварены друг с другом. Причем диаметр верхнего сегмента меньше диаметра нижнего. Это делает опору более стабильной под нагрузкой. -

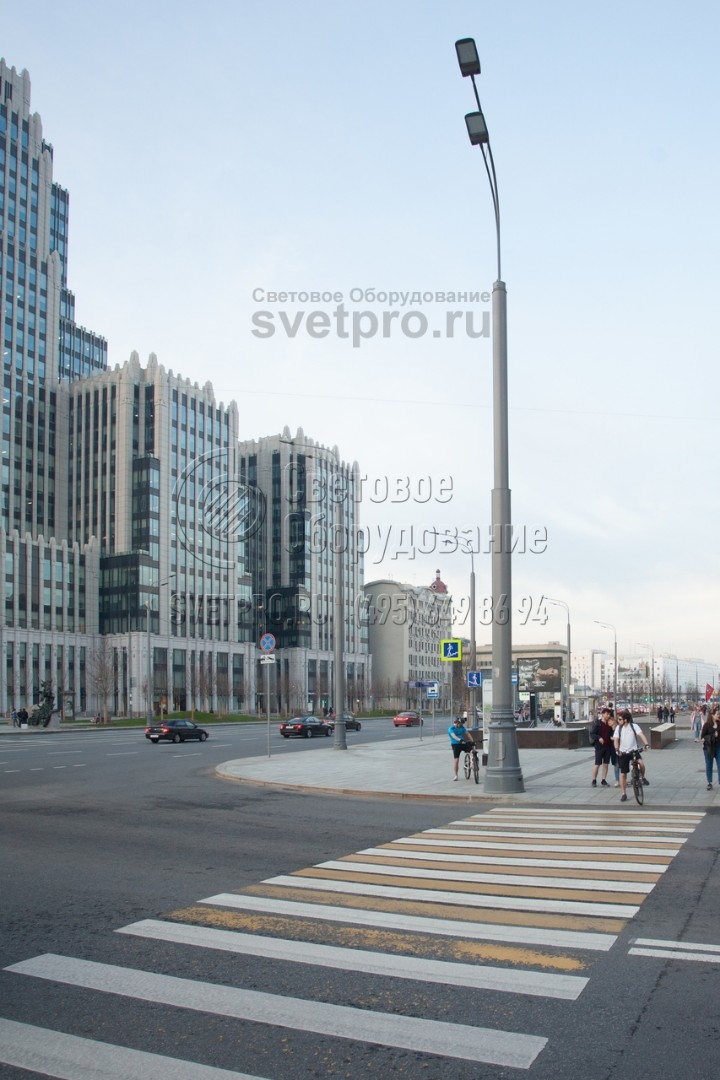

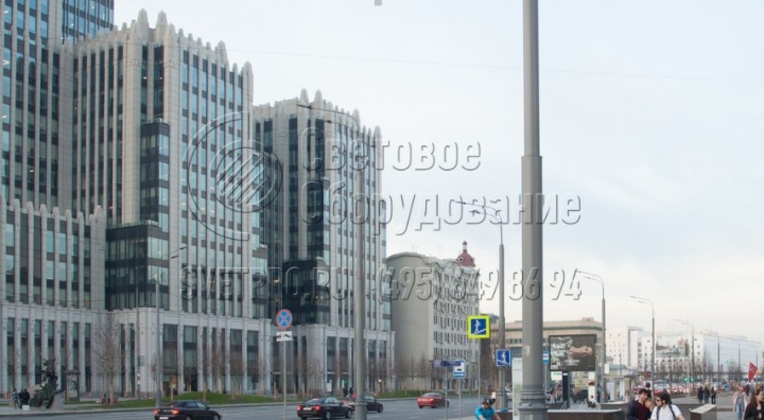

3. При использовании осветительных опор типа СП управляющая компания может рассчитывать на срок службы осветительной инфраструктуры не менее 25 лет. При этом стальная конструкция не теряет первоначальной прочности и несущей способности. Максимальная нагрузка на оголовок — до 700 кг. -

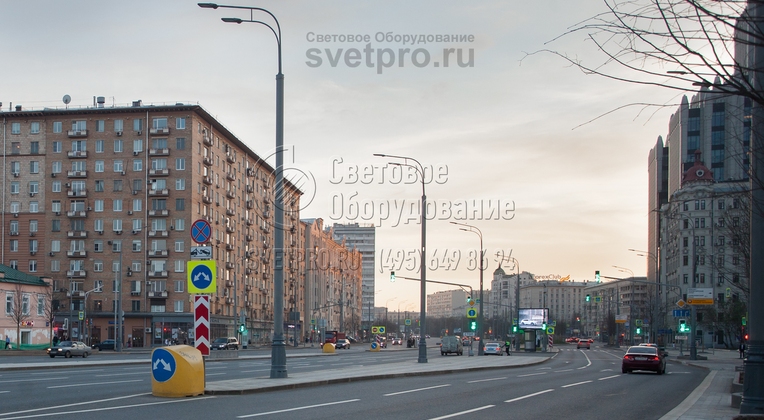

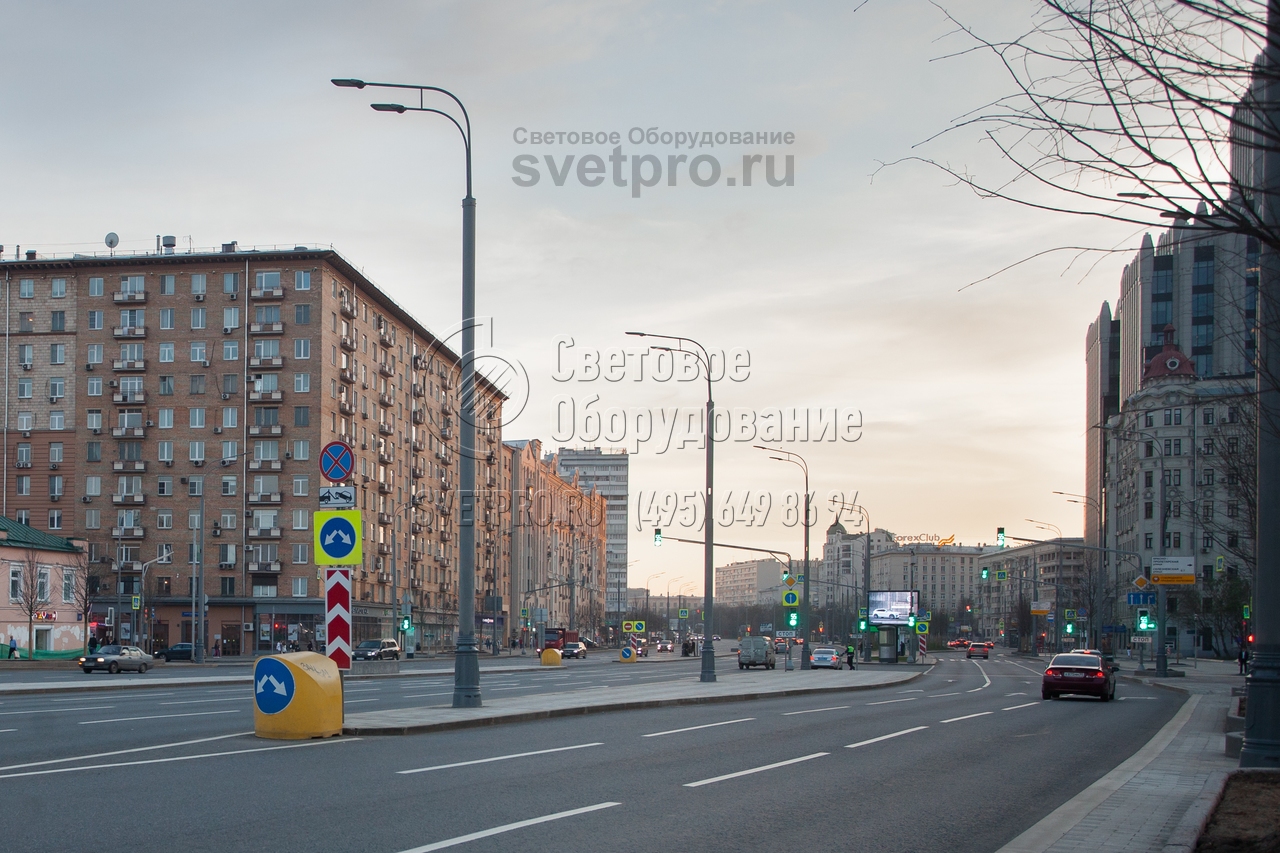

4. Трубчатые опоры разработаны для того, чтобы служить украшением улицы города. Это декоративная конструкция, ствол которой органично сочетается с различными деталями оформления открытых площадок в населенных пунктах. Например, растительностью, элементами заграждения и т. п.
