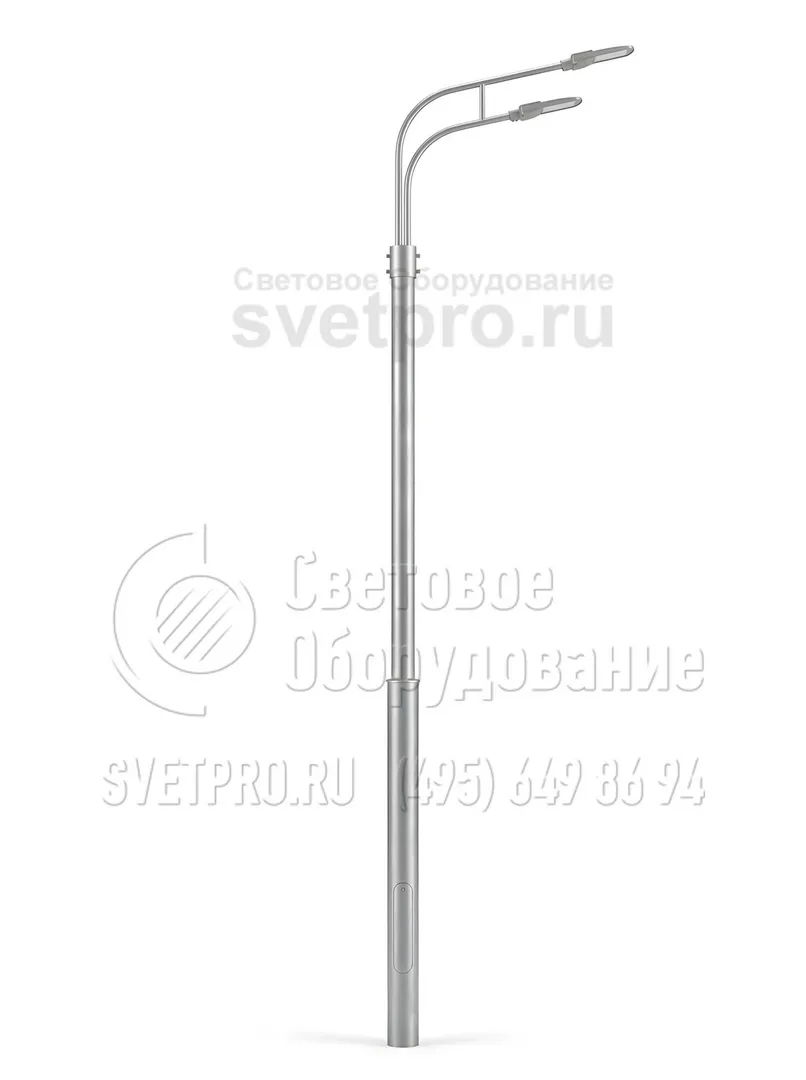

СП-700-8,5/11 Опора силовая прямостоечная трубчатая высота 8,5 метров
Цена*:
175 019
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опоры освещения СП-700-8,5/11 – высотные конструкции, используемые для воздушной прокладки СИП, способные выдержать нагрузку в 700 кг. Их устанавливают вдоль транспортных магистралей и развязок, в районах жилой многоэтажной и частной застройки, на промышленных объектах и открытых площадках различного типа для организации наружного освещения. С этой целью на вершине столба устанавливаются кронштейны со светотехникой. При необходимости СП-700-8,5/11 может применяться для подземного подвода проводов, а также размещения дополнительного оборудования в виде рекламных щитов, указателей и вывесок.
Изготавливаются опоры из двух стальных труб, имеющих разный диаметр. Конструкция высотой 8,5 м подвергается обработке с применением метода горячего цинкования, это надежно защищает ее от воздействия негативных факторов, а также появления и развития на поверхности металла коррозии. Оцинкованный столб имеет срок службы 30 лет, при необходимости может дополнительно окрашиваться лакокраской.
Для установки высотных конструкций готовится котлован, который затем заливается бетоном у основания столба.

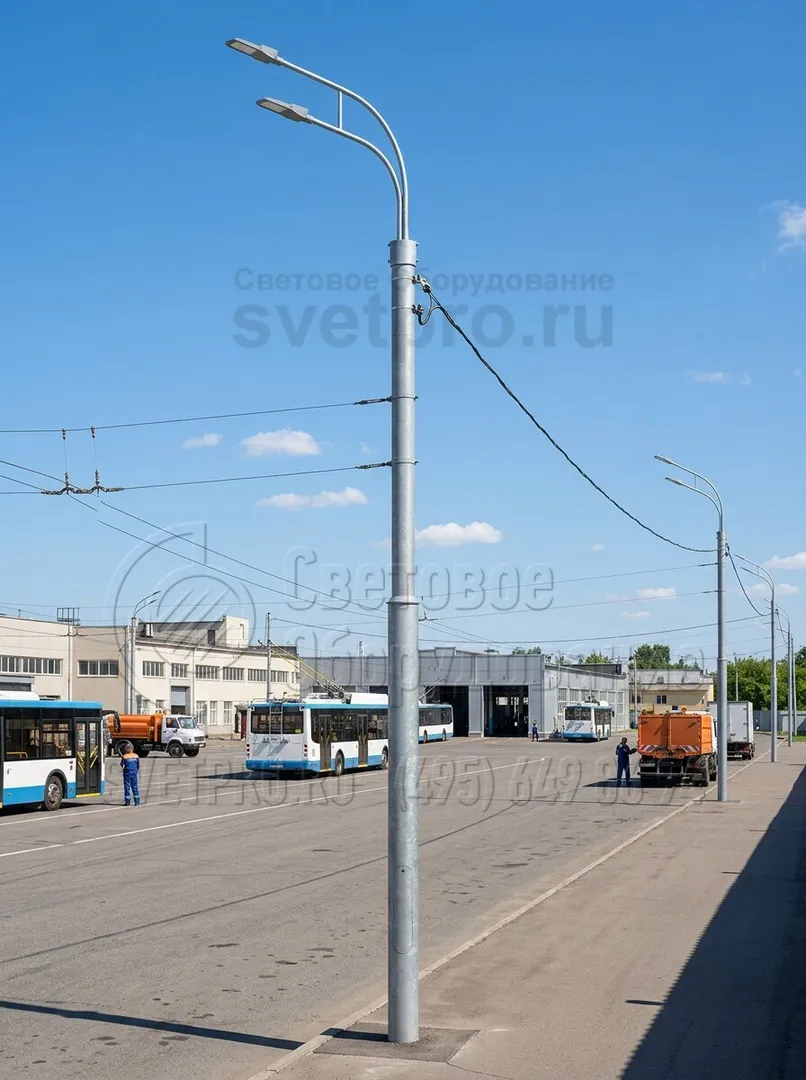

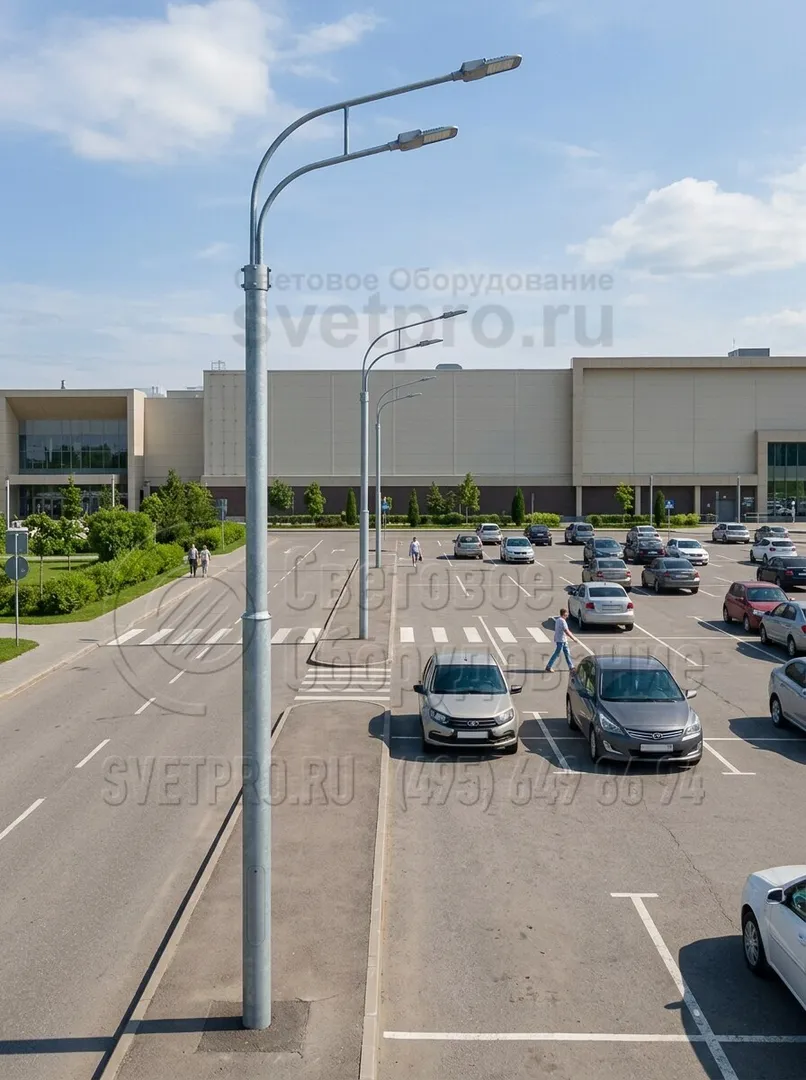

фото с объектов

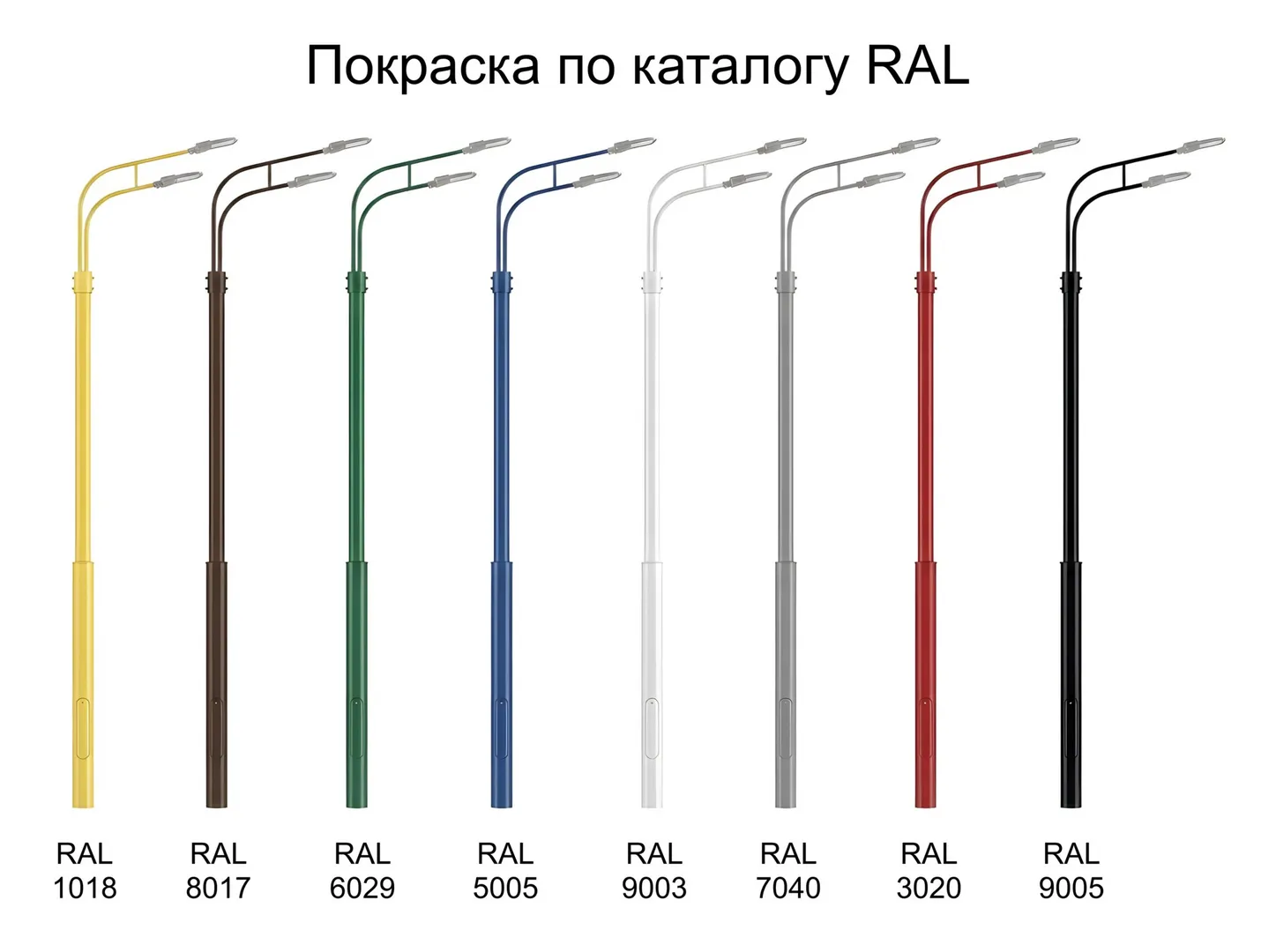

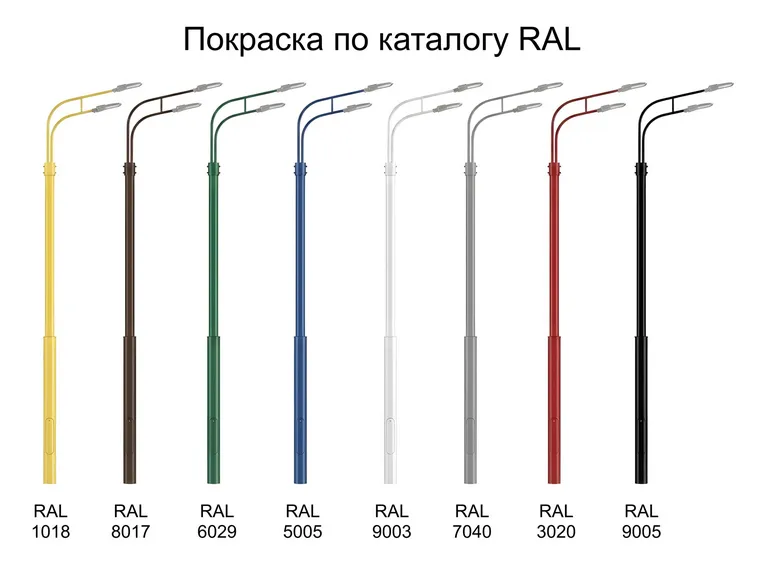

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СП-700-8,5/11 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 273 мм |
| Верхний диаметр: | 219 мм |
| Вес: | 595 кг |
| Высота: | 8,5 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Установочное место кронштейна | P**, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| СП-700-8,5/11,0-01**-ц | 175 019 ₽ | 595 | О3 | 700 | 8500 | 2500 | 3500 | 273 | 219 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

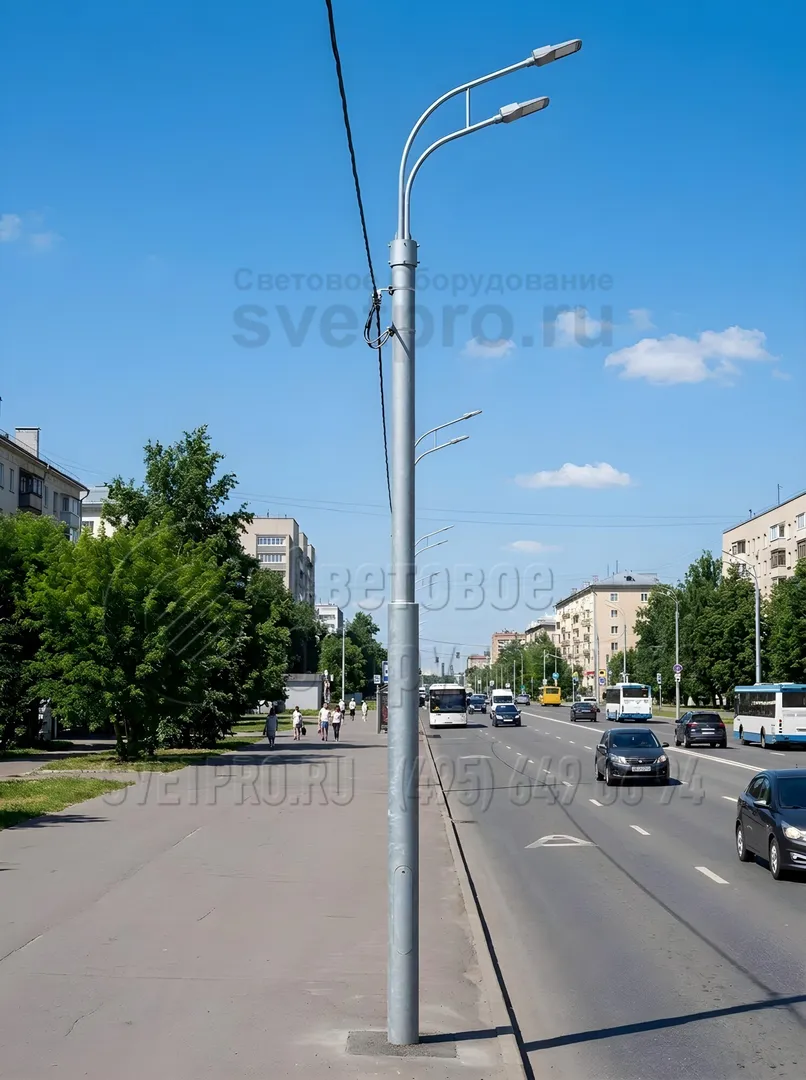

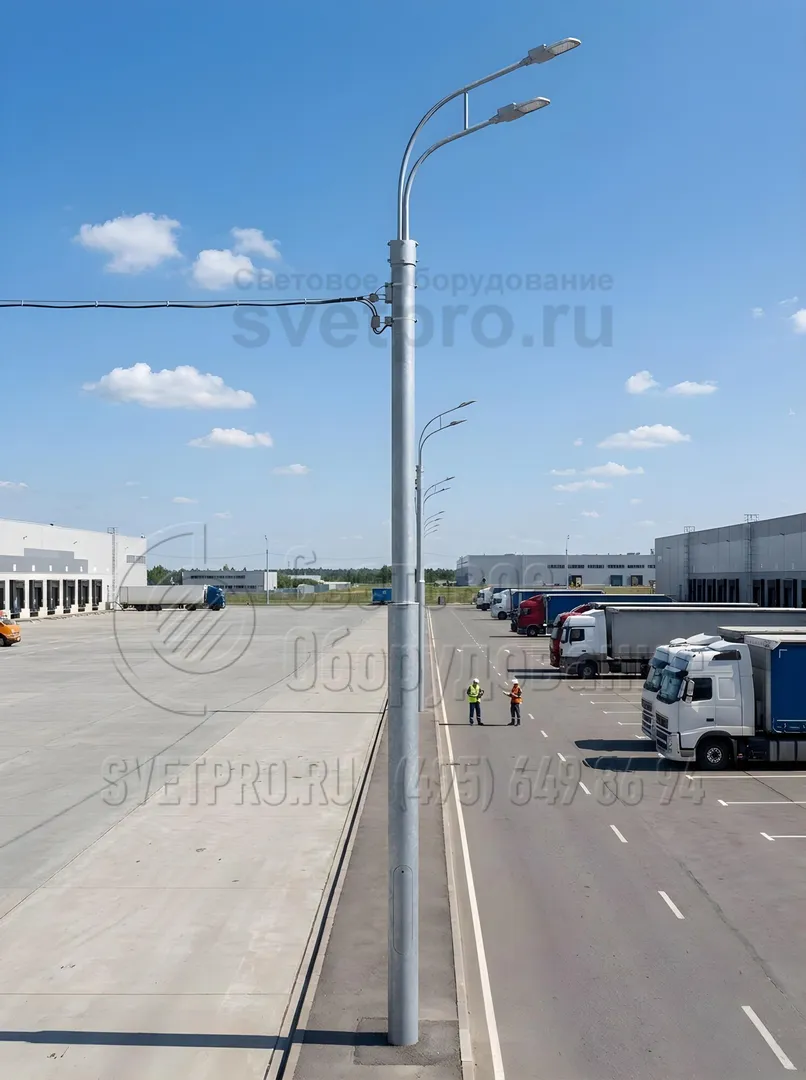

Фото с объектов

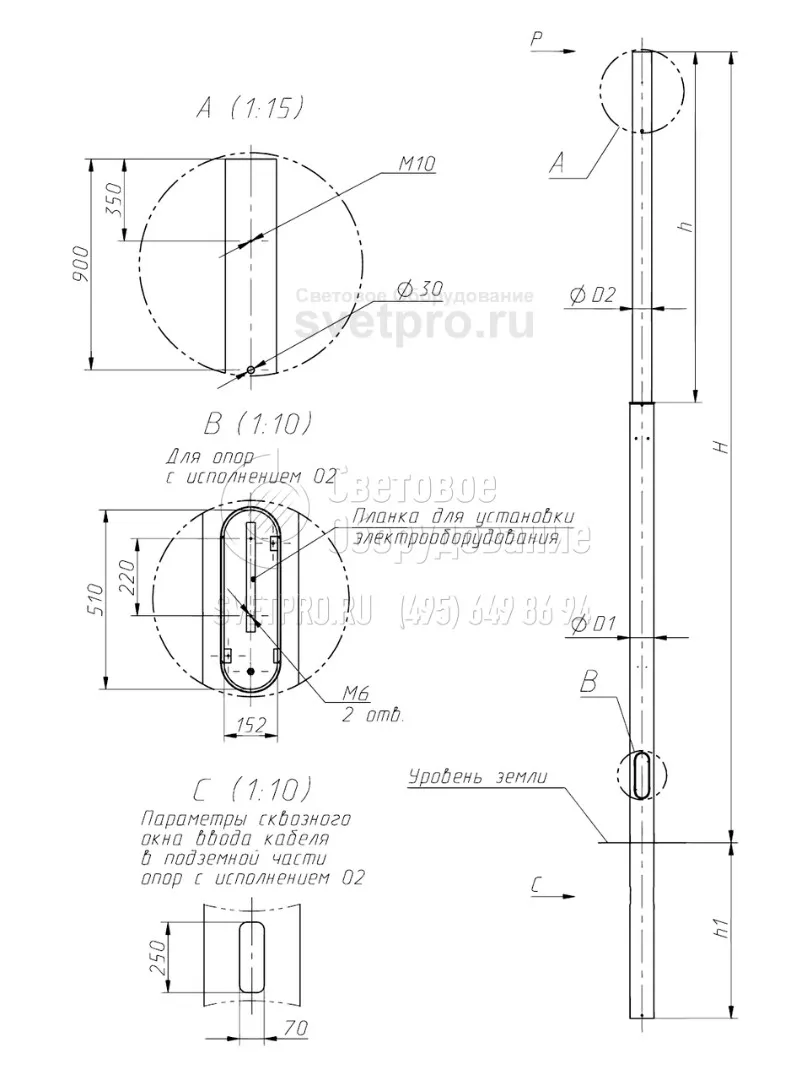

ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -

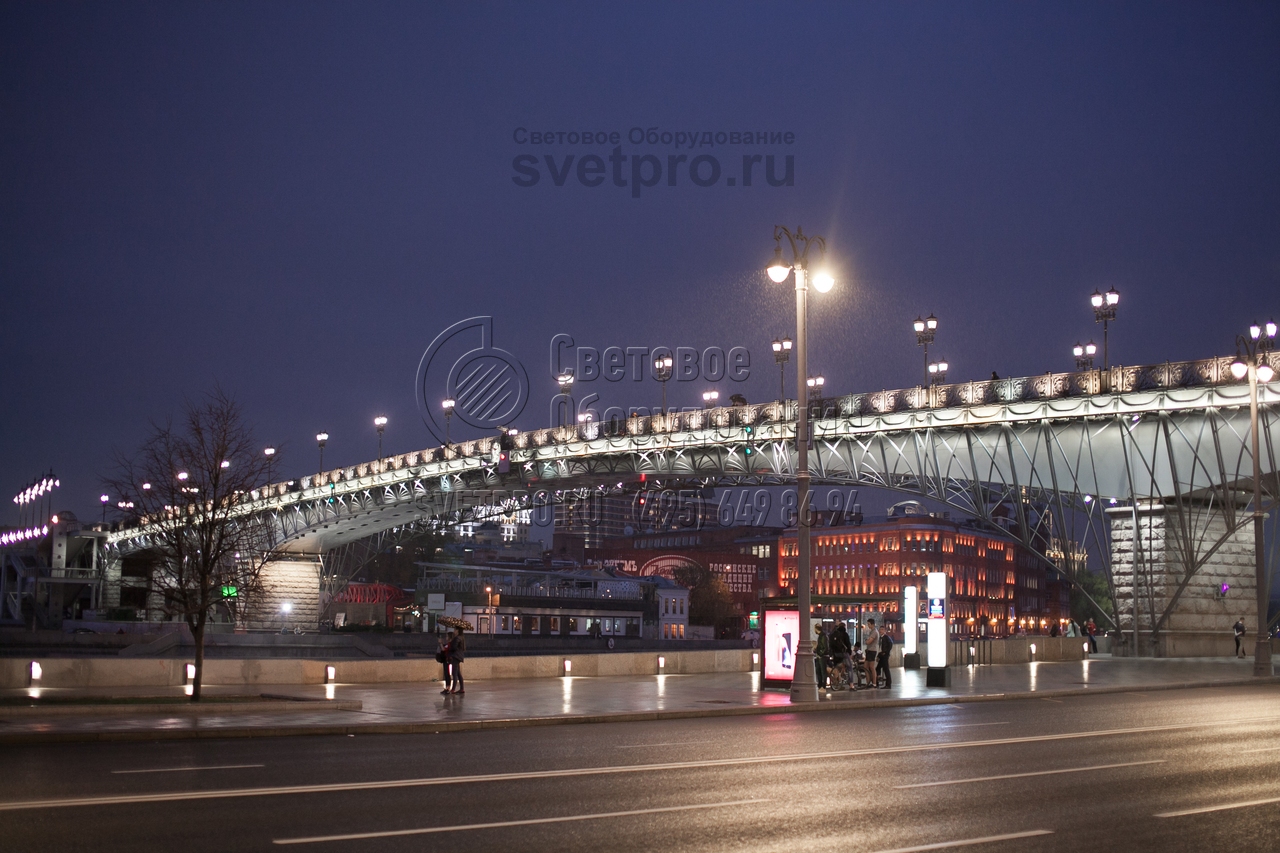

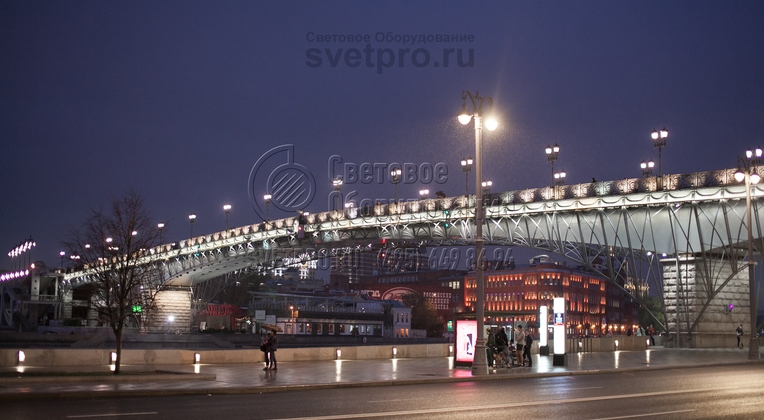

6. Трубчатые опоры разрабатывались как утилитарные инженерные конструкции. Однако с помощью небольших доработок можно превратить их в декоративные. В примере на верхушке ствола стоят кронштейны красивой формы под подвесные световые приборы. А на стволе имеются дополнительные украшения. -

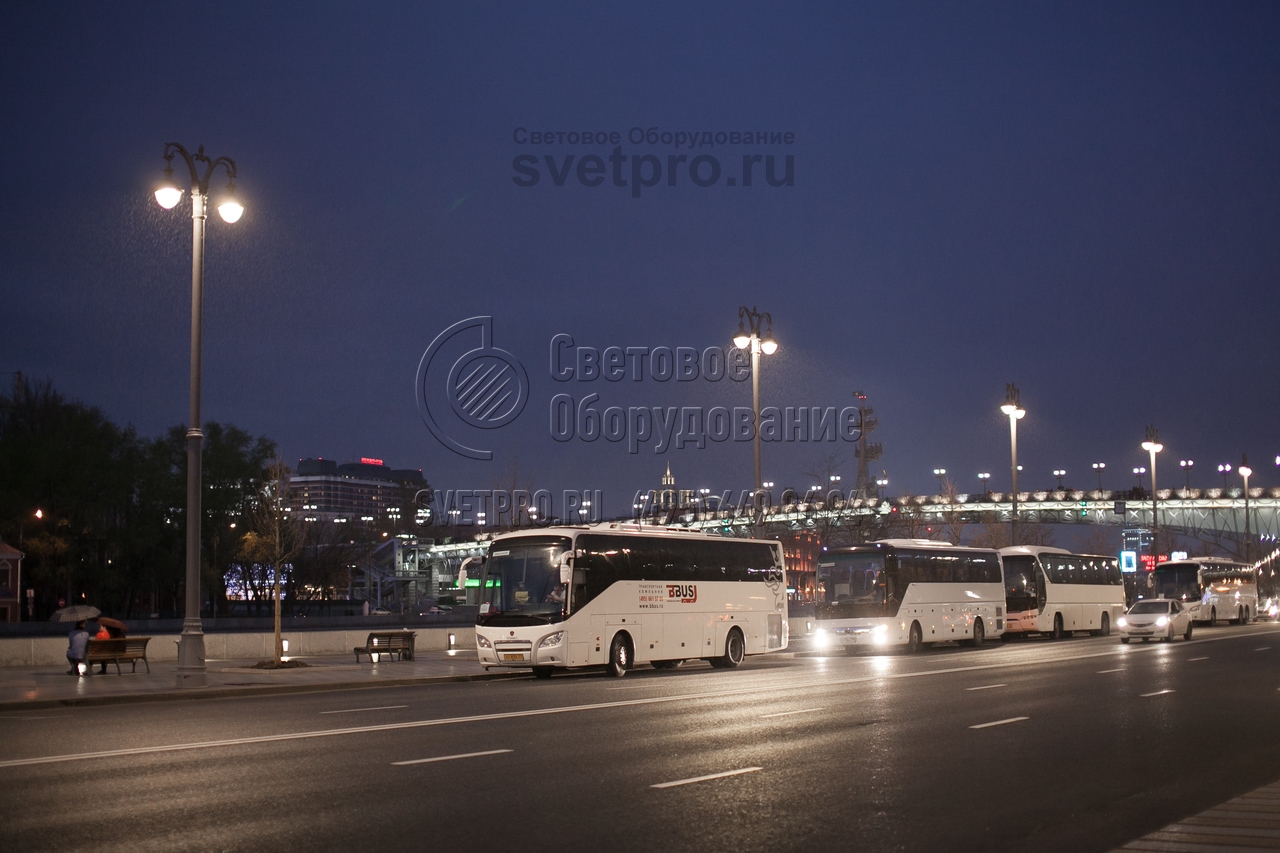

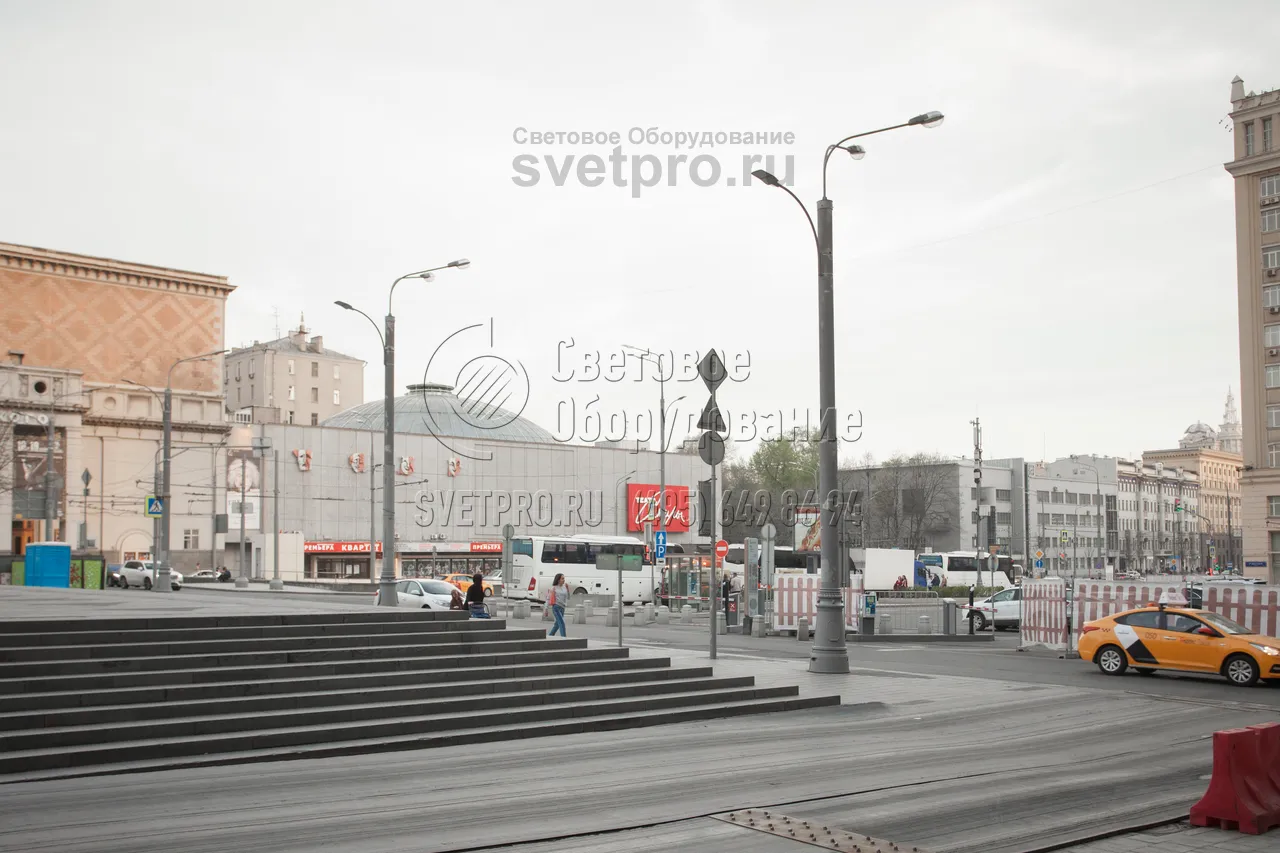

7. Если опоры используются для освещения оживленных улиц в городе, вместо воздушных силовых линий используется подземная подводка кабелей. Такой способ монтажа требует больших затрат. Однако проложенные под землей кабели больше защищены от повреждений и не портят дизайн улицы. -

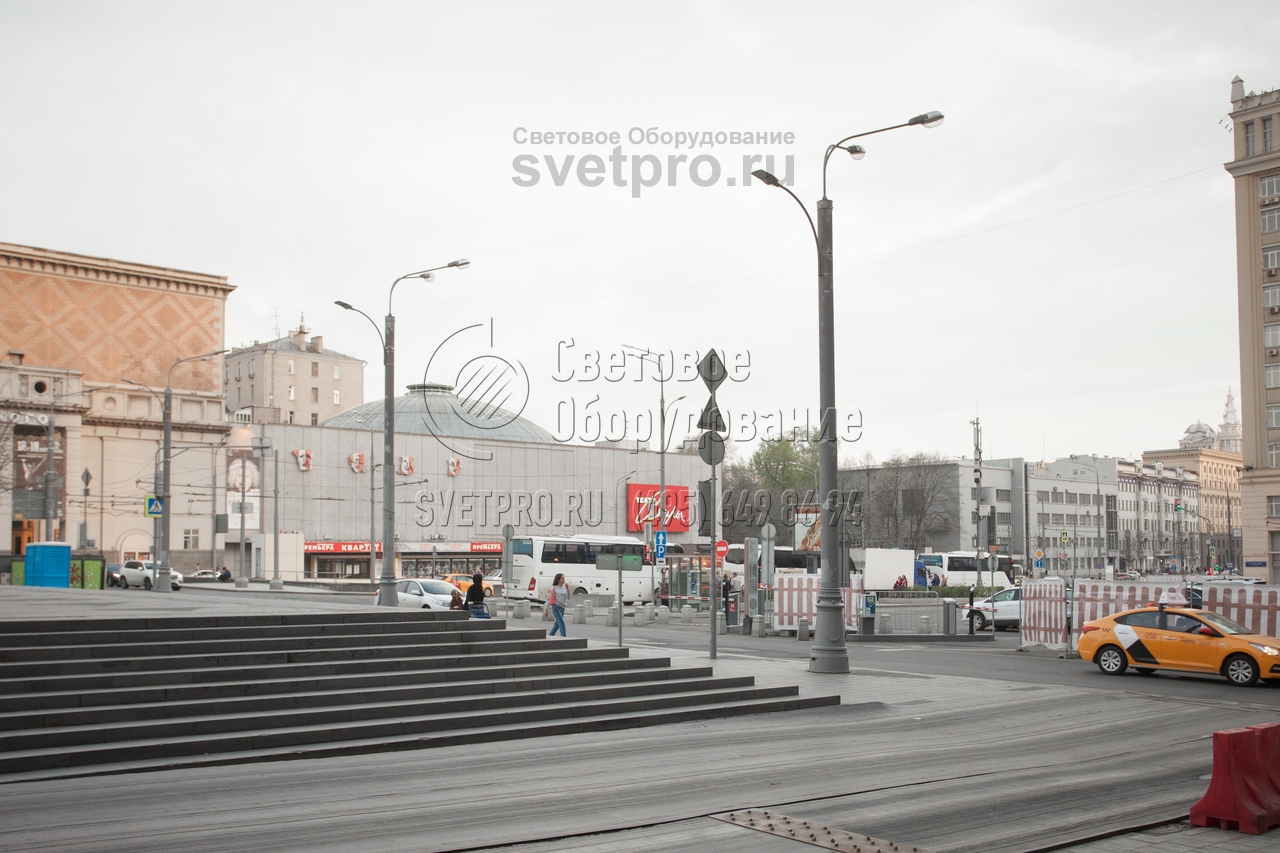

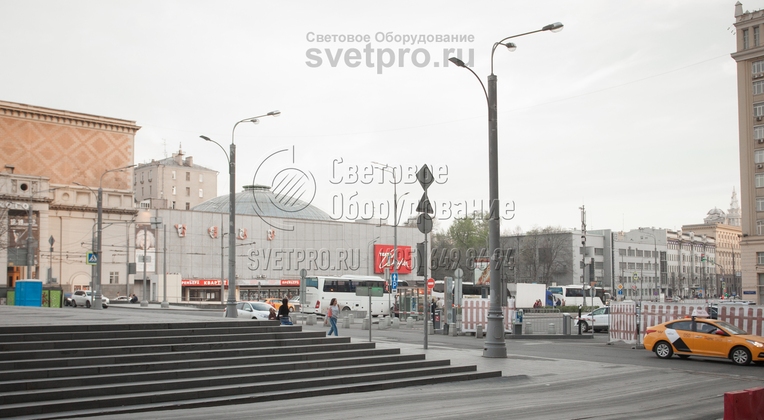

8. На фото представлен еще один пример опоры с двумя разными кронштейнами. Для увеличения освещенности проезжей части на оголовок установлен кронштейн с двумя рожками и консольными светильниками. В нижней части имеется тумба, которая превращает обычную опору в декоративную конструкцию.
