СП-400-9/11 Опора силовая прямостоечная трубчатая высота 9 метров
| Область применения: |
|
| Назначение: |
|
Цена*:
135 897
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | СП-400-9/11 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 219 мм |
| Верхний диаметр: | 168 мм |
| Вес: | 462 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Установочное место кронштейна | P**, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| СП-400-9,0/11,0-01**-ц | 135 897 ₽ | 462 | О2 | 400 | 9000 | 2000 | 4000 | 219 | 168 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота надземной части опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ

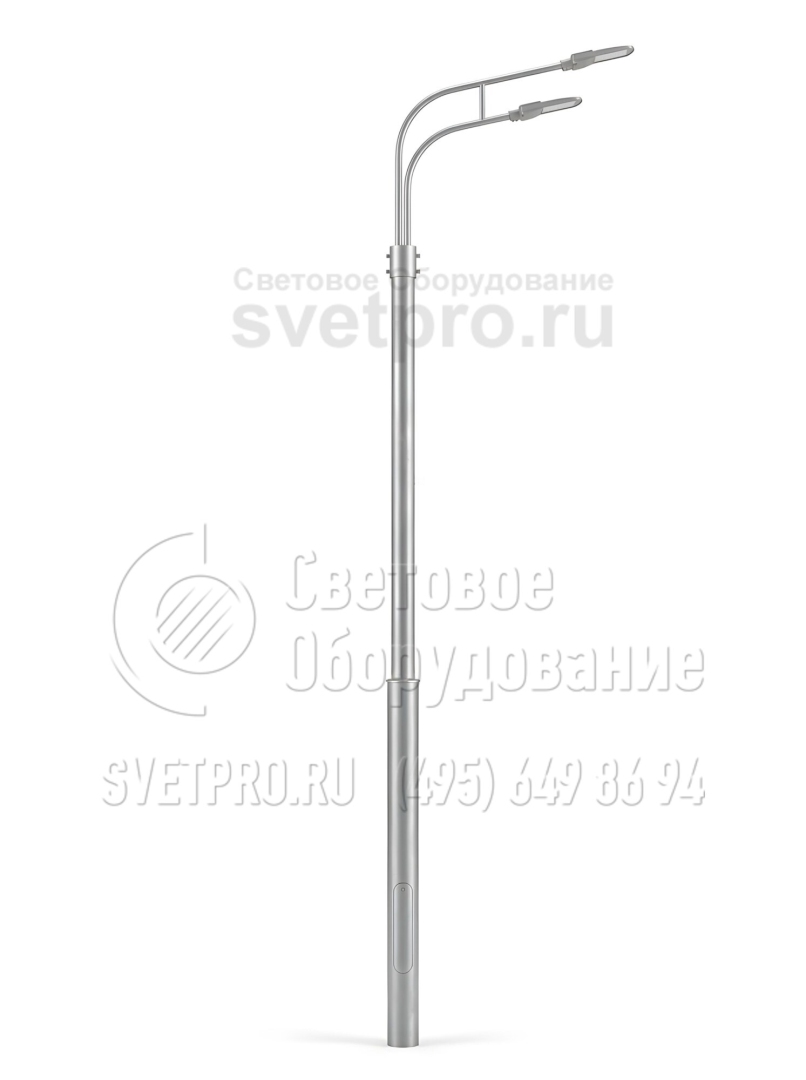

Осветительная силовая опора СП-400-9/11 – трубчатая прямостоечная конструкция, способная выдерживать нагрузки до 400 кг, применяемая для воздушного подвеса СИП. При необходимости к столбам может быть организован и подземный подвод кабеля, что делает их конструкцию универсальной. С помощью опор организуется подсветка открытых площадок и территорий промышленных предприятий, жилых кварталов, автодорог и магистралей. Установка светотехники на опорах выполняется с использованием кронштейнов, силовые кабели протягиваются через них с помощью хомутов.

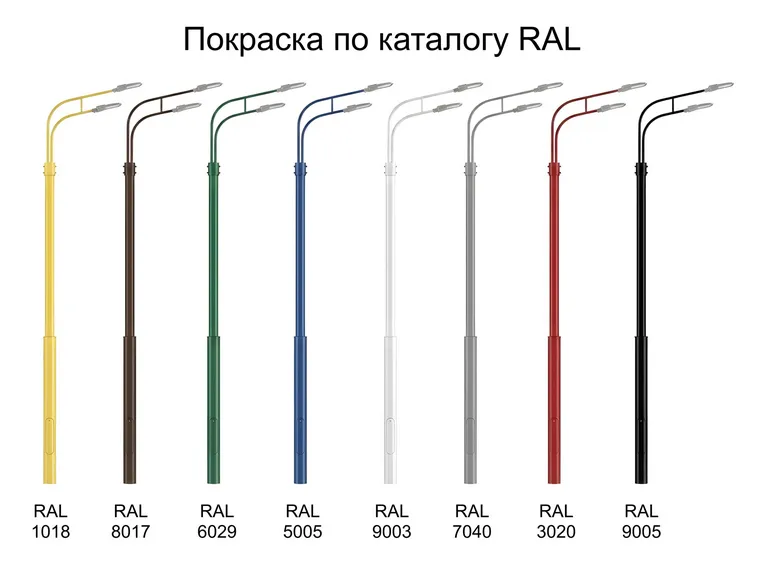

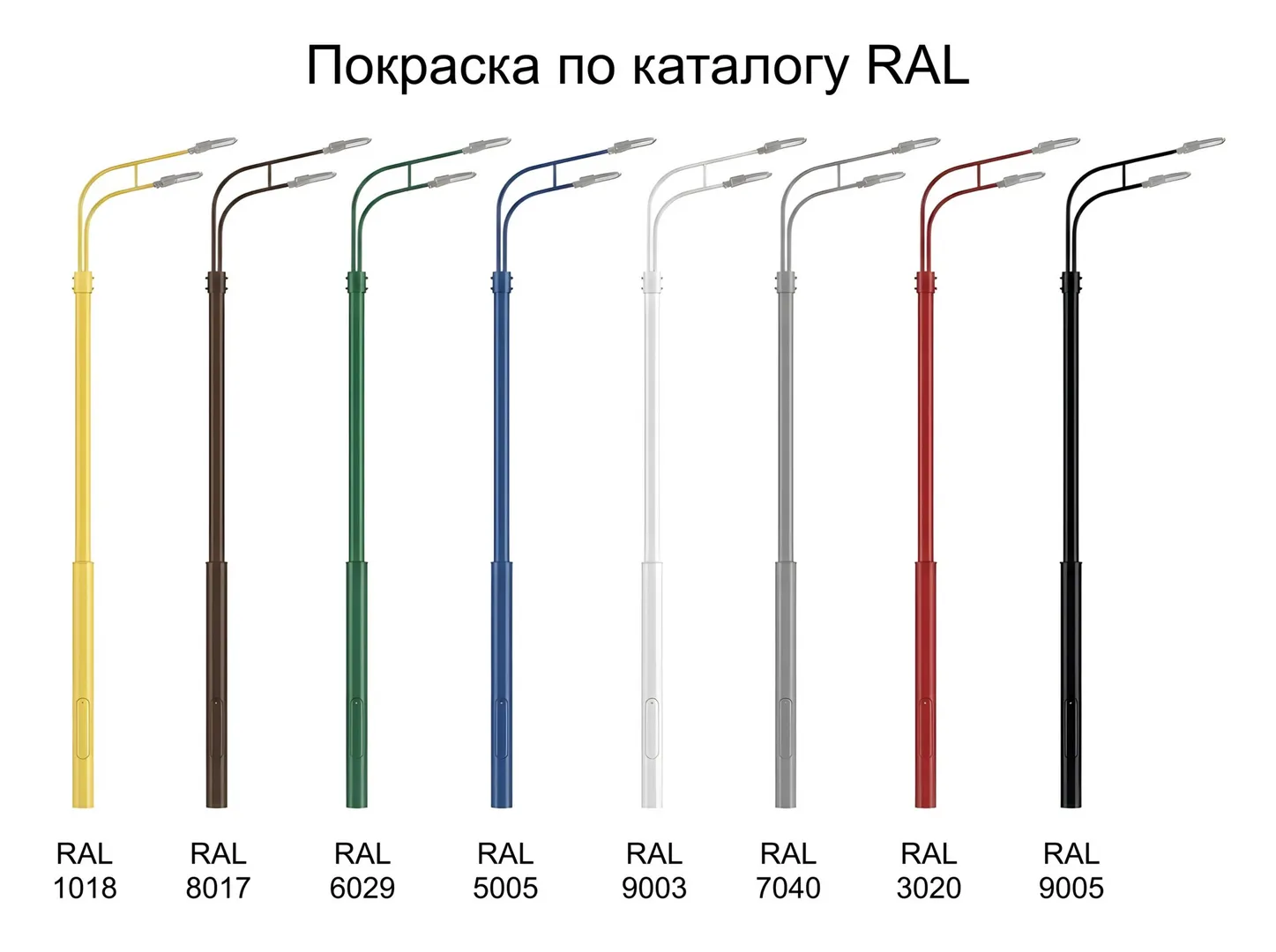

Девятиметровые столбы СП-400-9/11 состоят из двух сварных труб разного диаметра, изготовленных из качественного стального проката. Защита конструкции от внешнего воздействия и распространения ржавчины осуществляется обработкой металла горячим цинкованием. При необходимости поверхность может дополнительно декорироваться лакокраской любого оттенка.
Монтаж опор выполняется в подготовленный котлован, после выравнивая столбы бетонируются у основания.
фото с объектов
Фотогалерея
-

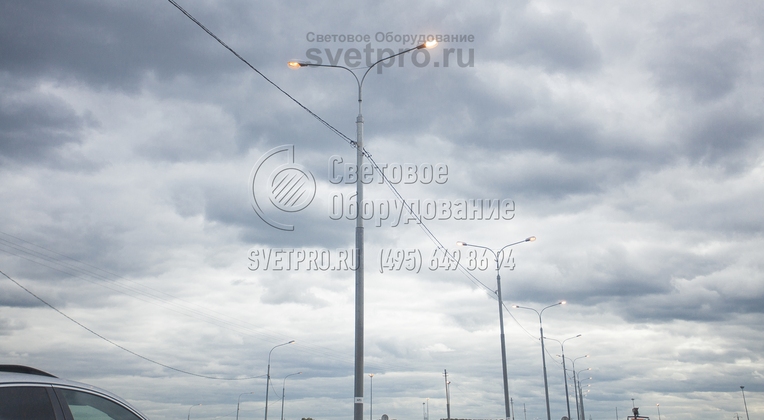

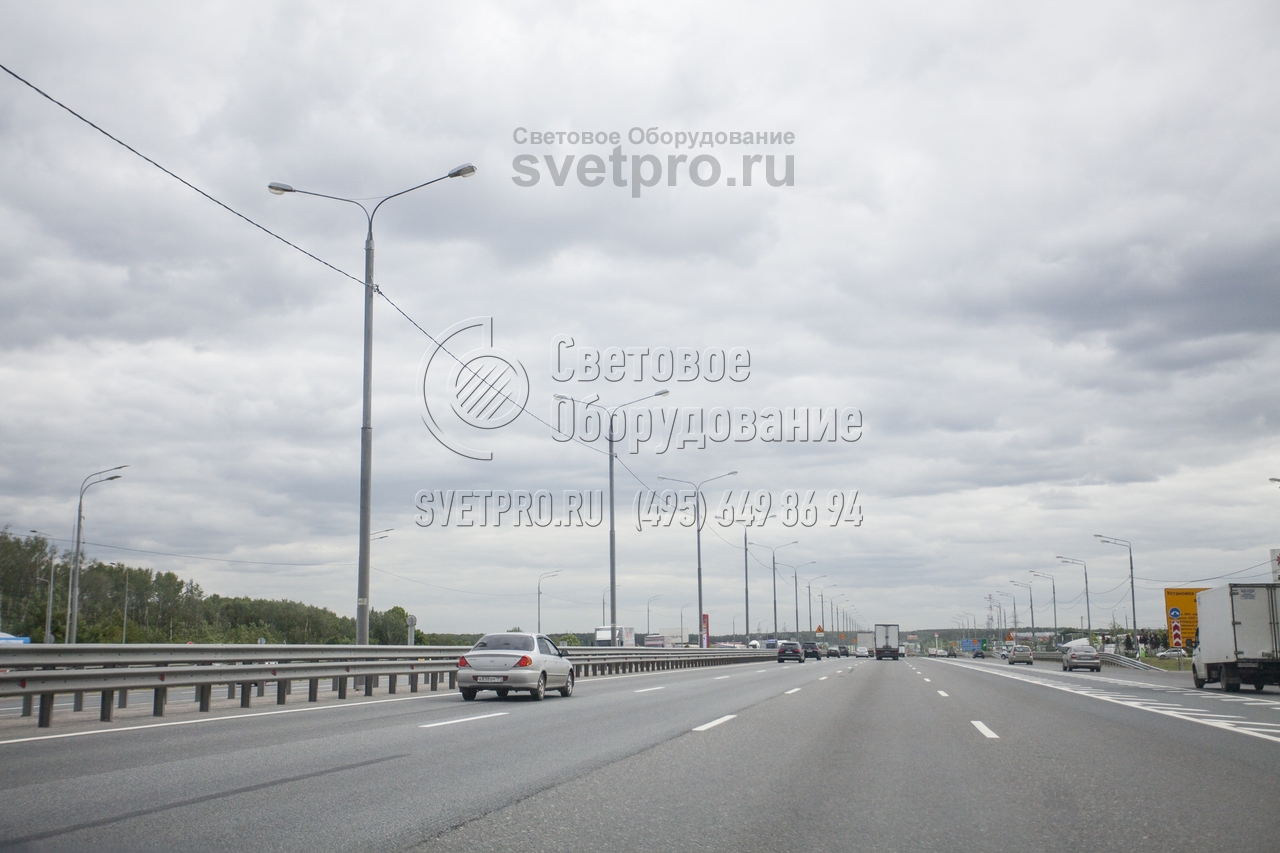

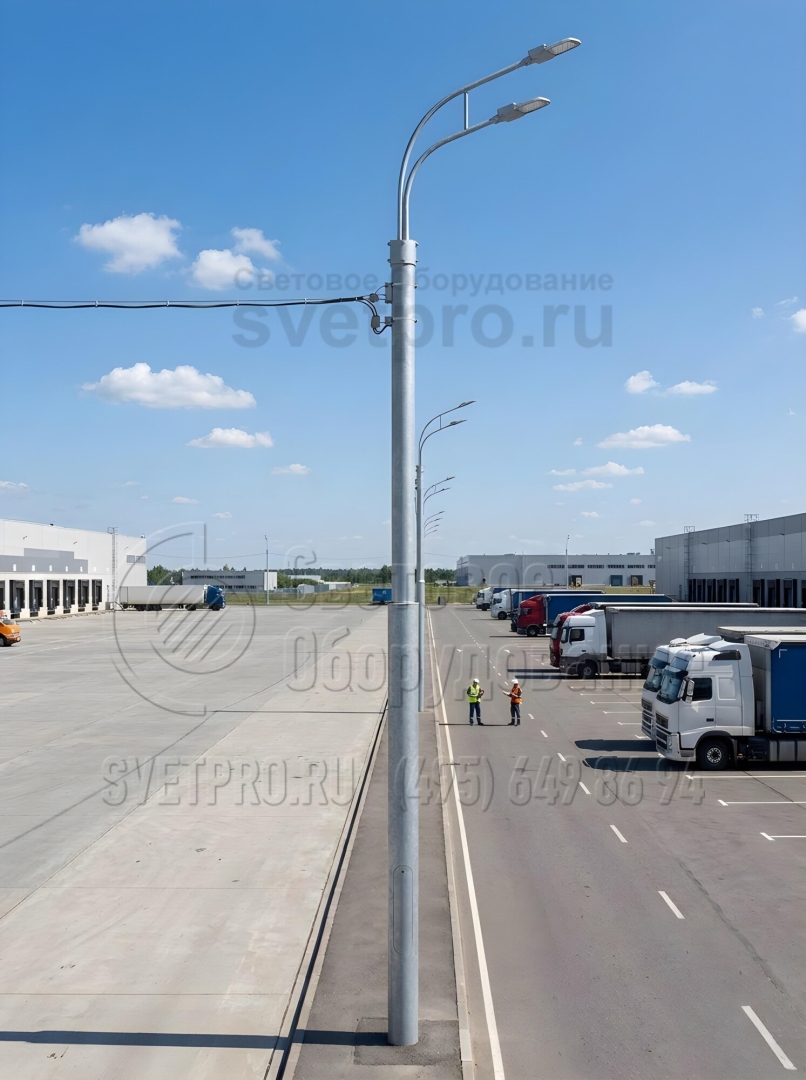

1. На фото представлена силовая опора, корпус которой делается из стальных труб. В примере на фото конструкция оснащена 4-рожковым кронштейном под консольные световые приборы. Благодаря своей высокой прочности изделие выдерживает нагрузку от большого количества растяжек на оголовке.
-

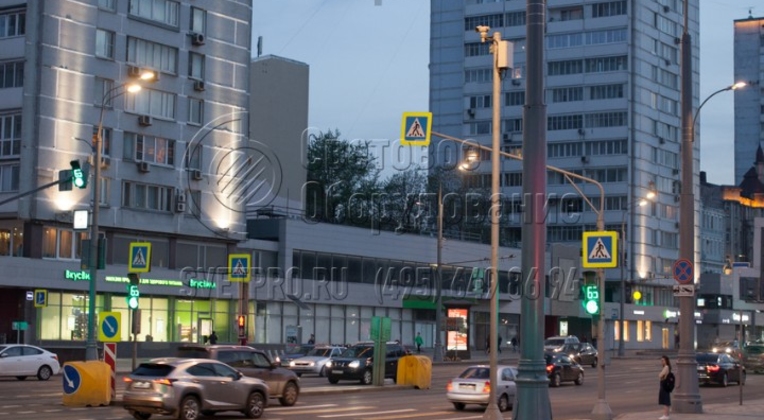

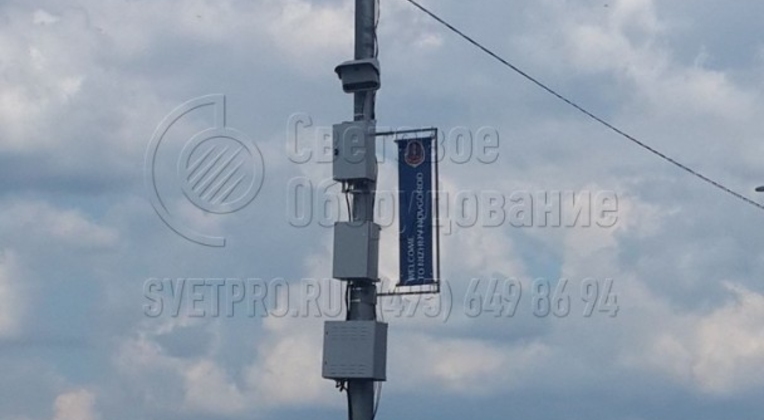

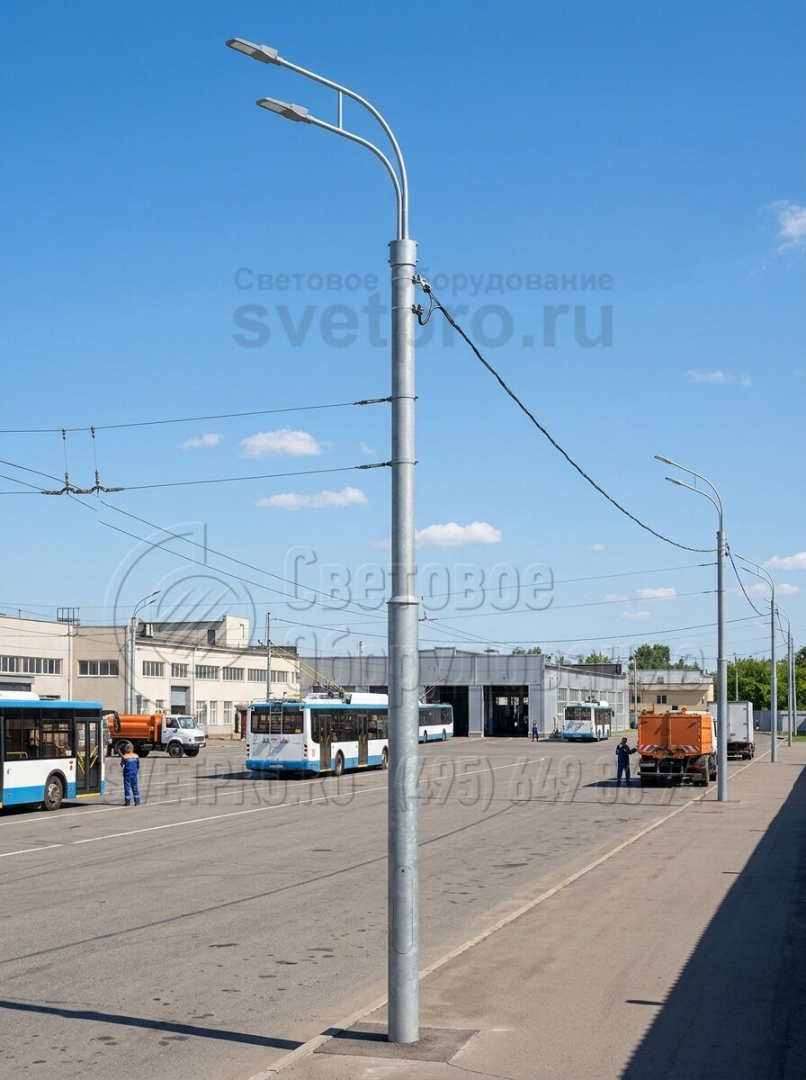

2. Опора на фотографии способна выдержать вес оборудования в пределах 400 кг, которое размещено на верхней части корпуса. Здесь конструкция используется для установки коммутационного оборудования для систем видеонаблюдения за дорожной обстановкой. -

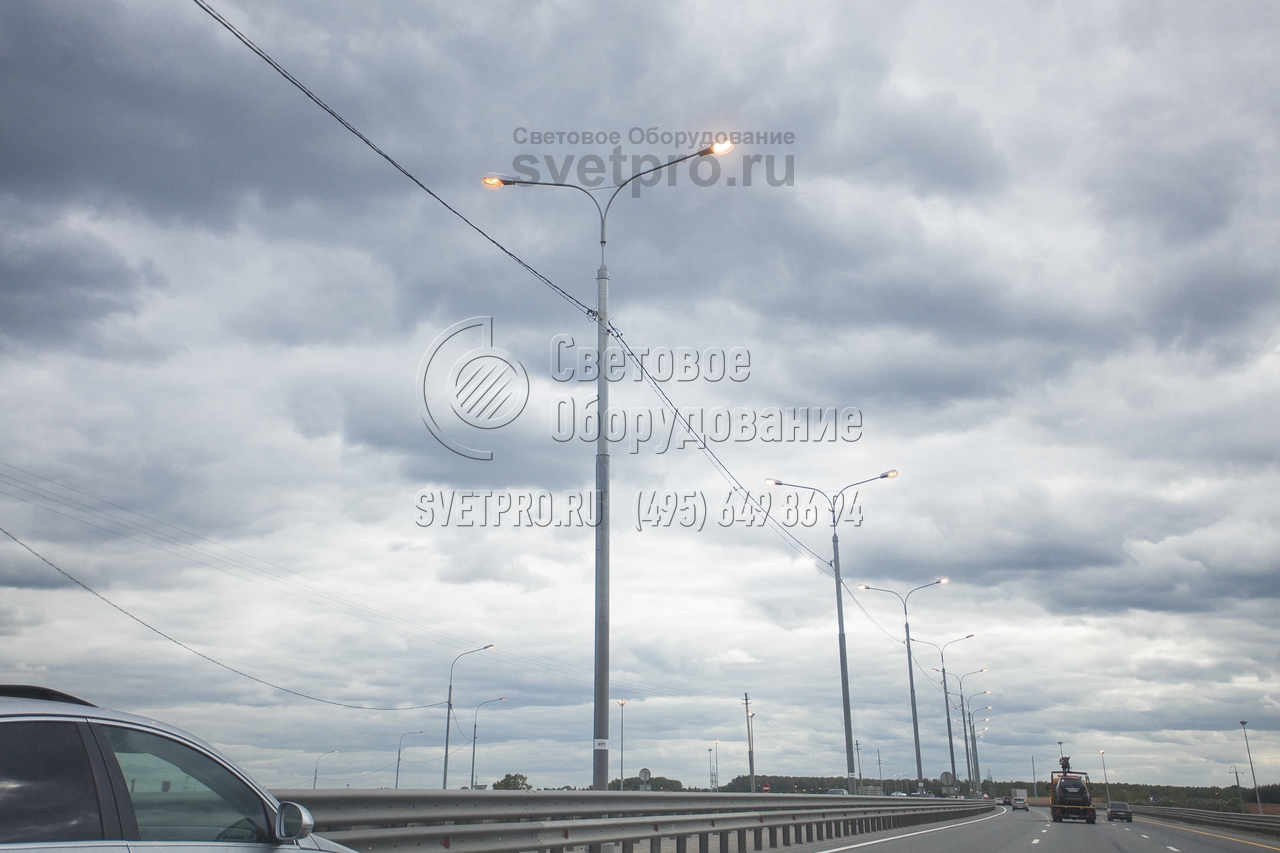

3. Основным материалом для трубчатых опор служит трубный прокат. Используются трубы с круглым поперечным сечением. Диаметр деталей, а также толщина их стенок и материал стали определяется согласно типовой технической документации. Опора адаптируется под климатические условия. -

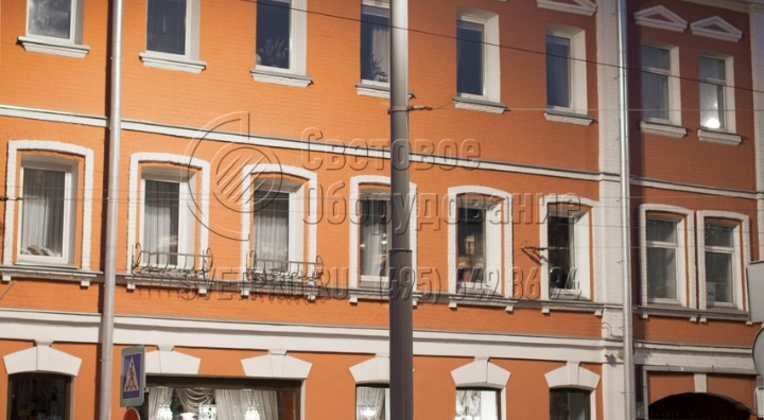

4. Корпус конструкции на фото состоит из нескольких сегментов разной длины и диаметра. Они делаются из труб, которые режутся на специальном оборудовании на заводе. Благодаря использованию особых режущих станков кромка получается ровной, что упрощает последующую сборку. -

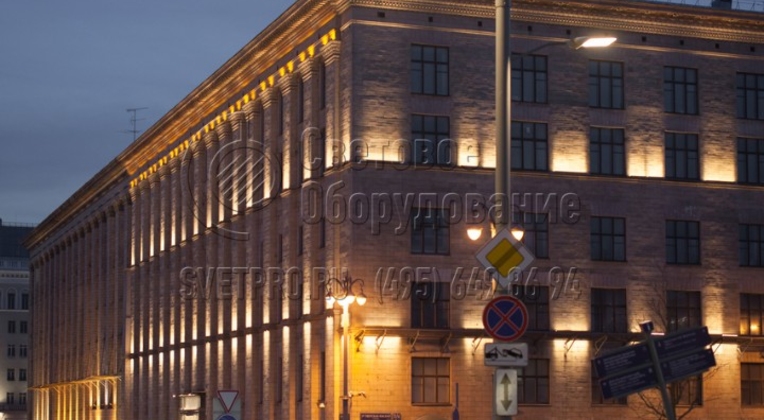

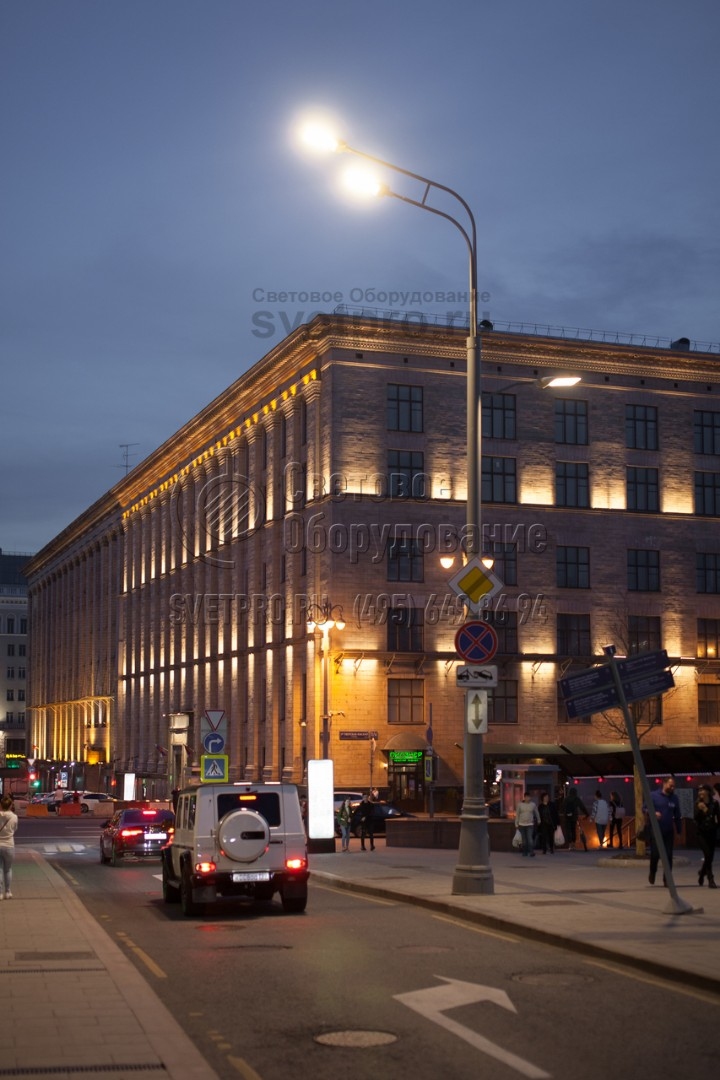

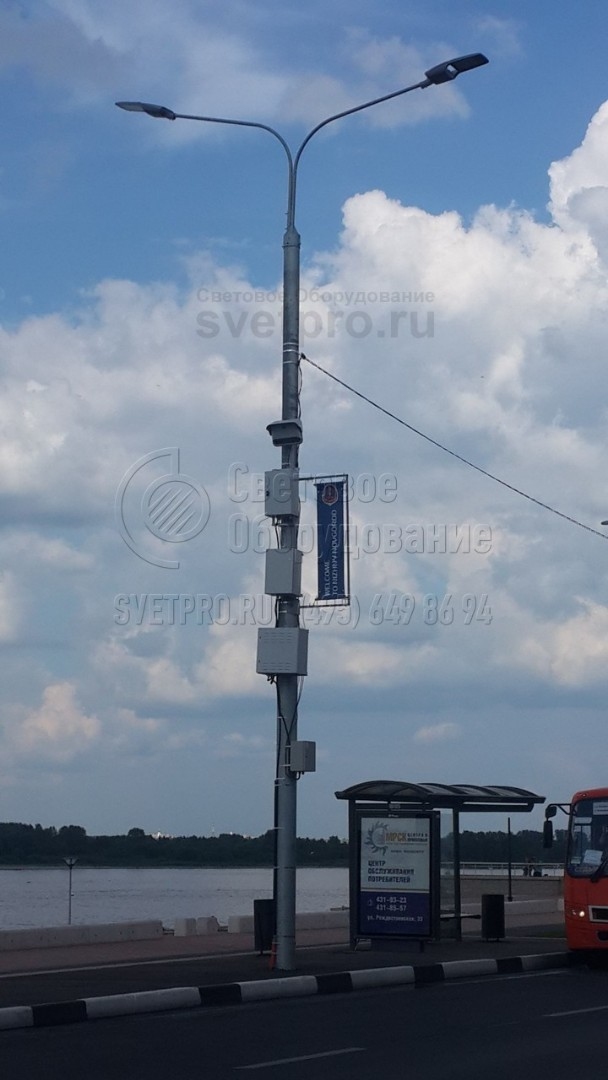

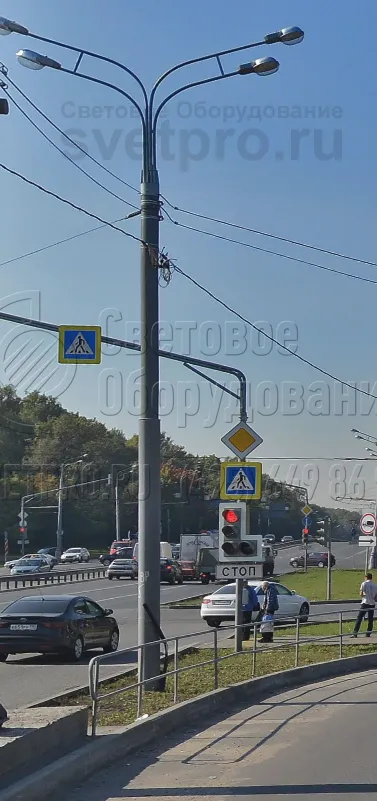

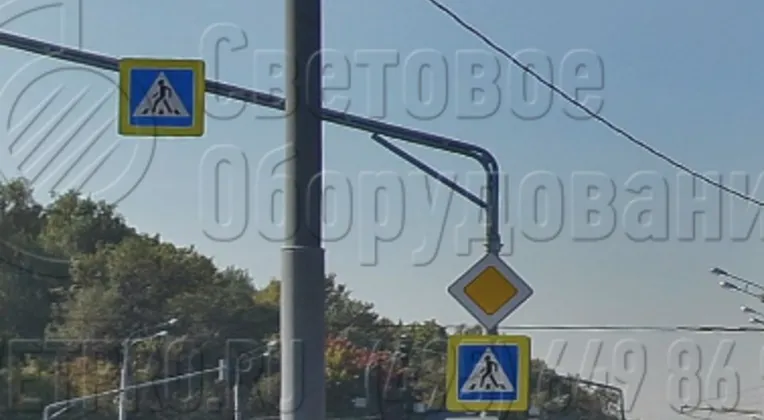

5. На фото опора освещения используется для удержания светильников и дорожных знаков. Большое количество знаков закреплено на корпусе конструкции с помощью накладных кронштейнов. Поэтому использовать можно любую стандартную опору, сверлить в ней отверстия для монтажа не нужно. -

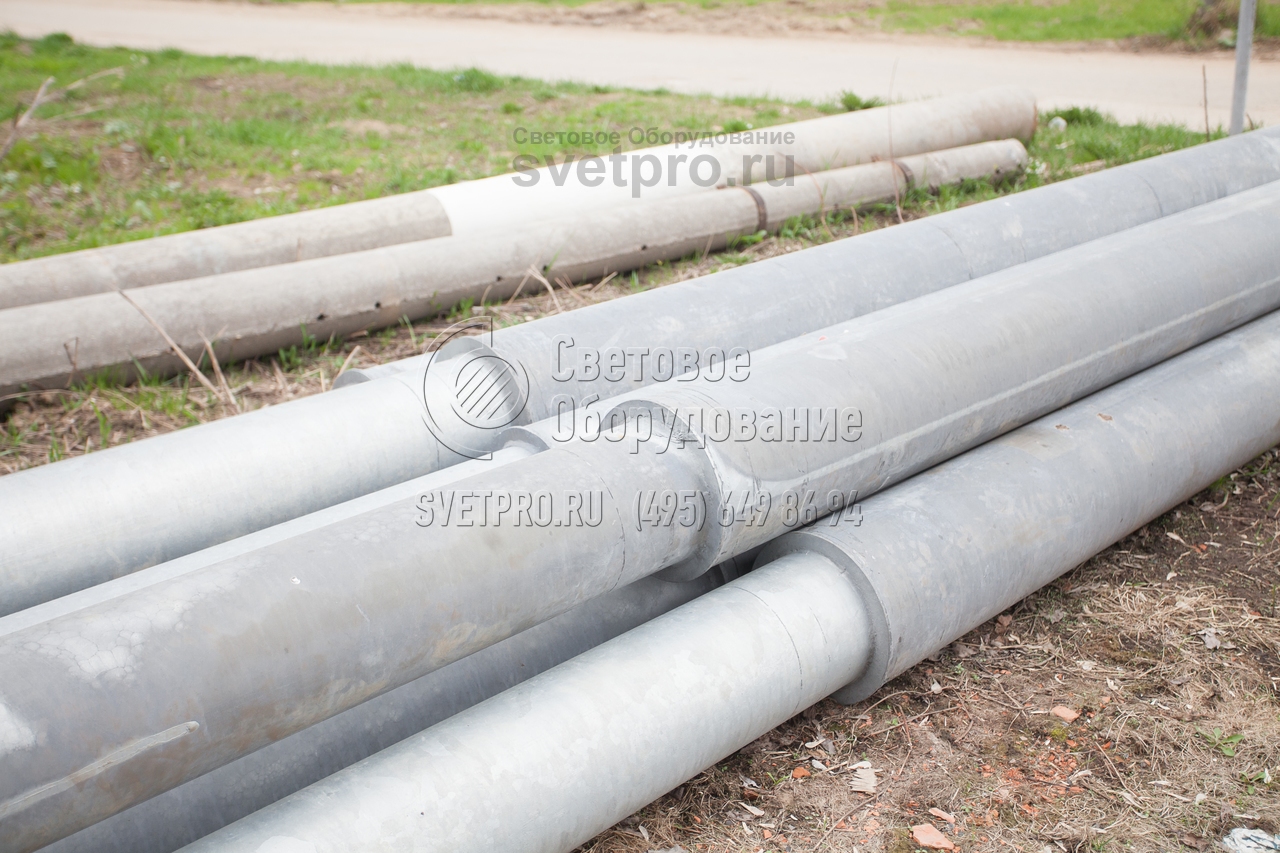

6. На фото изображено место соединения двух труб, которые образуют корпус опоры. Обратите внимание, что сборка производится с помощью сварочного оборудования. Разбирать конструкцию для транспортировки нельзя. Но общая длина ствола составляет 11 метров, поэтому он помещается на полуприцеп. -

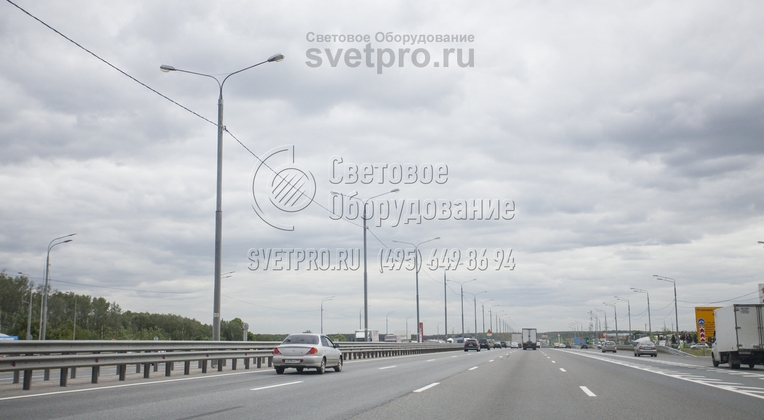

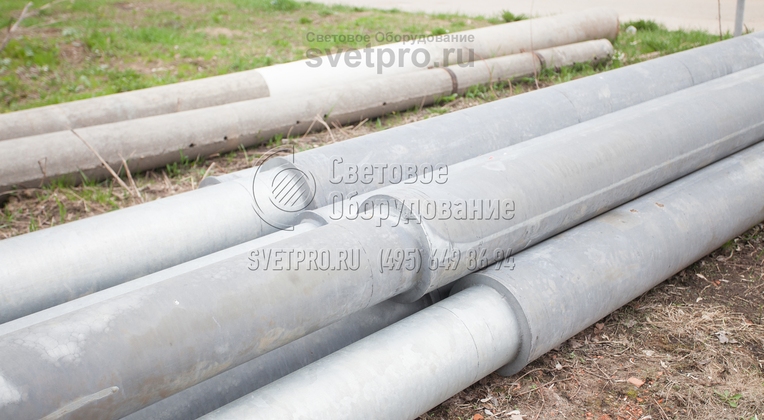

7. При производстве трубчатых опор производитель использует готовые трубы разного диаметра с круглым сечением. Технологический процесс не включает в себя этап гибки листовой стали, как в случае изготовления граненых и круглоконических модификаций. Благодаря этому опоры стоят дешевле. -
8. Сегменты ствола высокой трубчатой опоры свариваются друг с другом с помощью электросварки. Используется автоматизированное оборудование, благодаря которому получается ровный и прочный шов. После сваривания с его поверхности удаляется окалина и шлаки, качество проверяется ультразвуком.
