НП-18 Опоры несиловые трубчатые разборные высота 18 метров
Цена*:
194 139
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Несиловая разборная опора НП-18 используется для организации наружного освещения на городских улицах, площадях, в парковых зонах, на придомовых территориях в кварталах многоэтажной и частной застройки, а также вдоль автодорог с различной интенсивностью движения транспорта. Отличительной особенностью изделия является возможность разборки для упрощения доставки и установки.
Сборная конструкция опоры НП-18 состоит из нескольких стальных труб. Высокое качество стали позволяет устанавливать изделие в местах с разными климатическими условиями. Поверхность опоры надежно защищена от коррозии и внешнего влияния посредством обработки горячим цинкованием. По желанию заказчика опора может дополнительно покрываться лакокраской.
Светотехника размещается на вершине опоры с помощью кронштейнов. Особенности конструкции и высокая прочность позволяют располагать на столбе дополнительные конструкции в виде рекламных щитов или вывесок. Опора устанавливается в грунт с последующим бетонированием котлована.

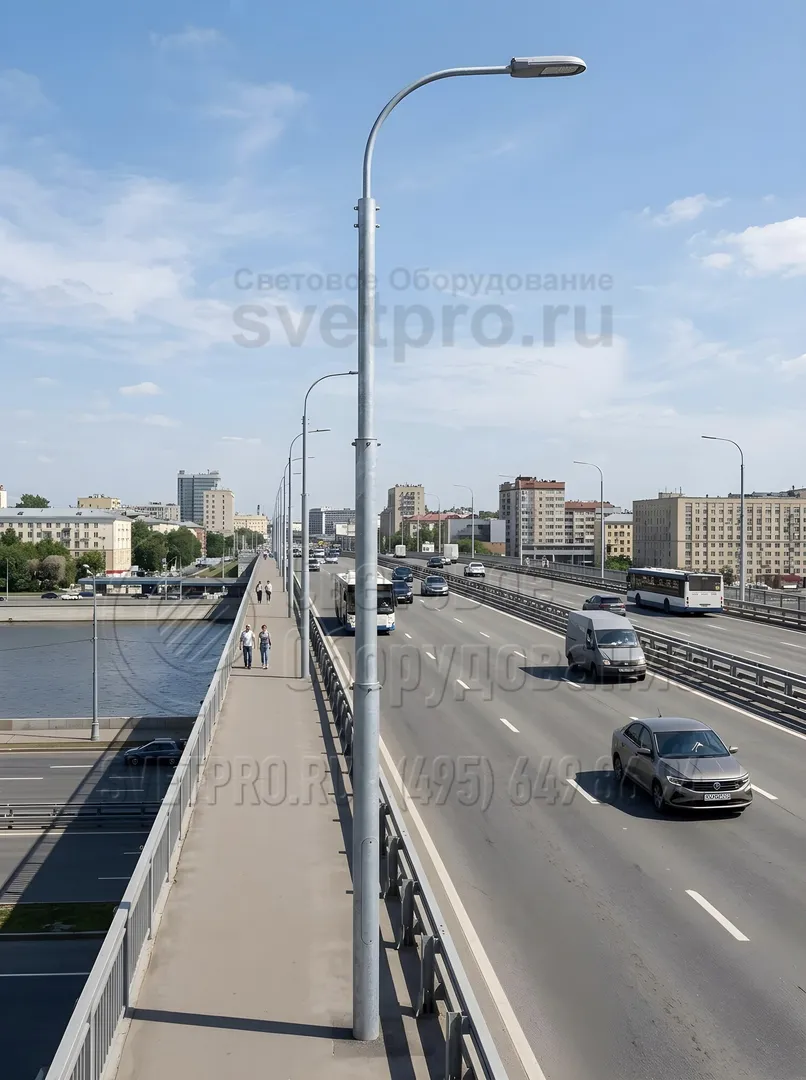

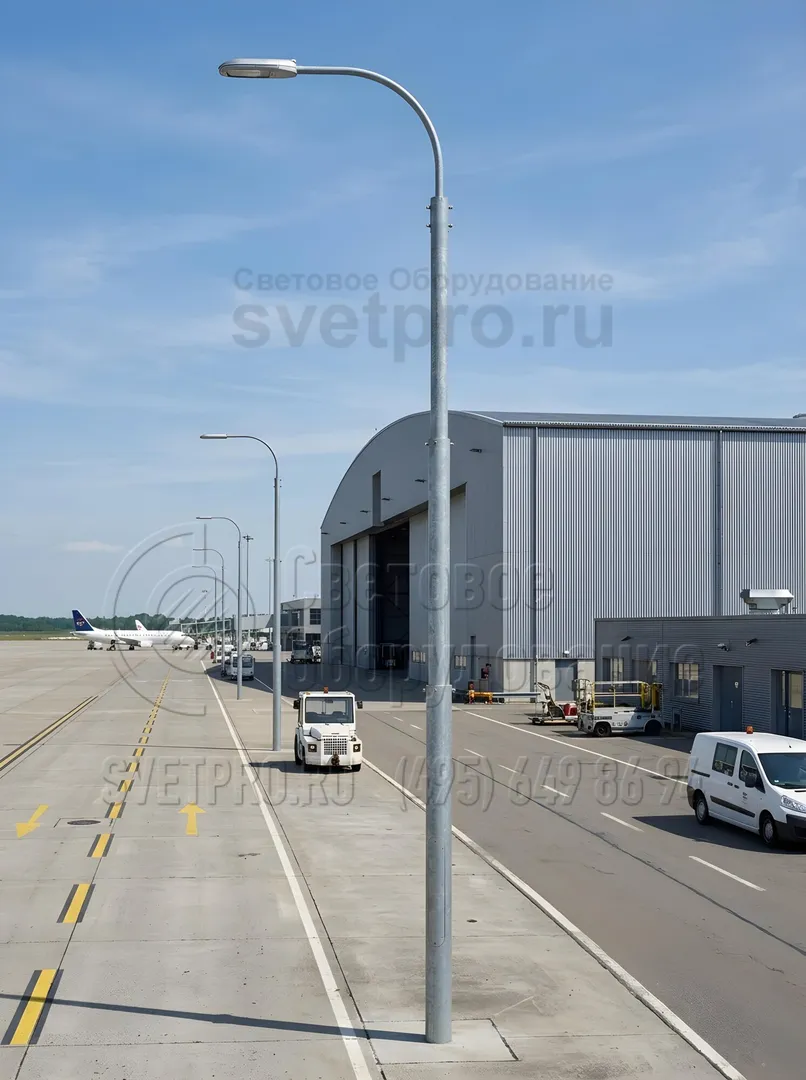

фото с объектов

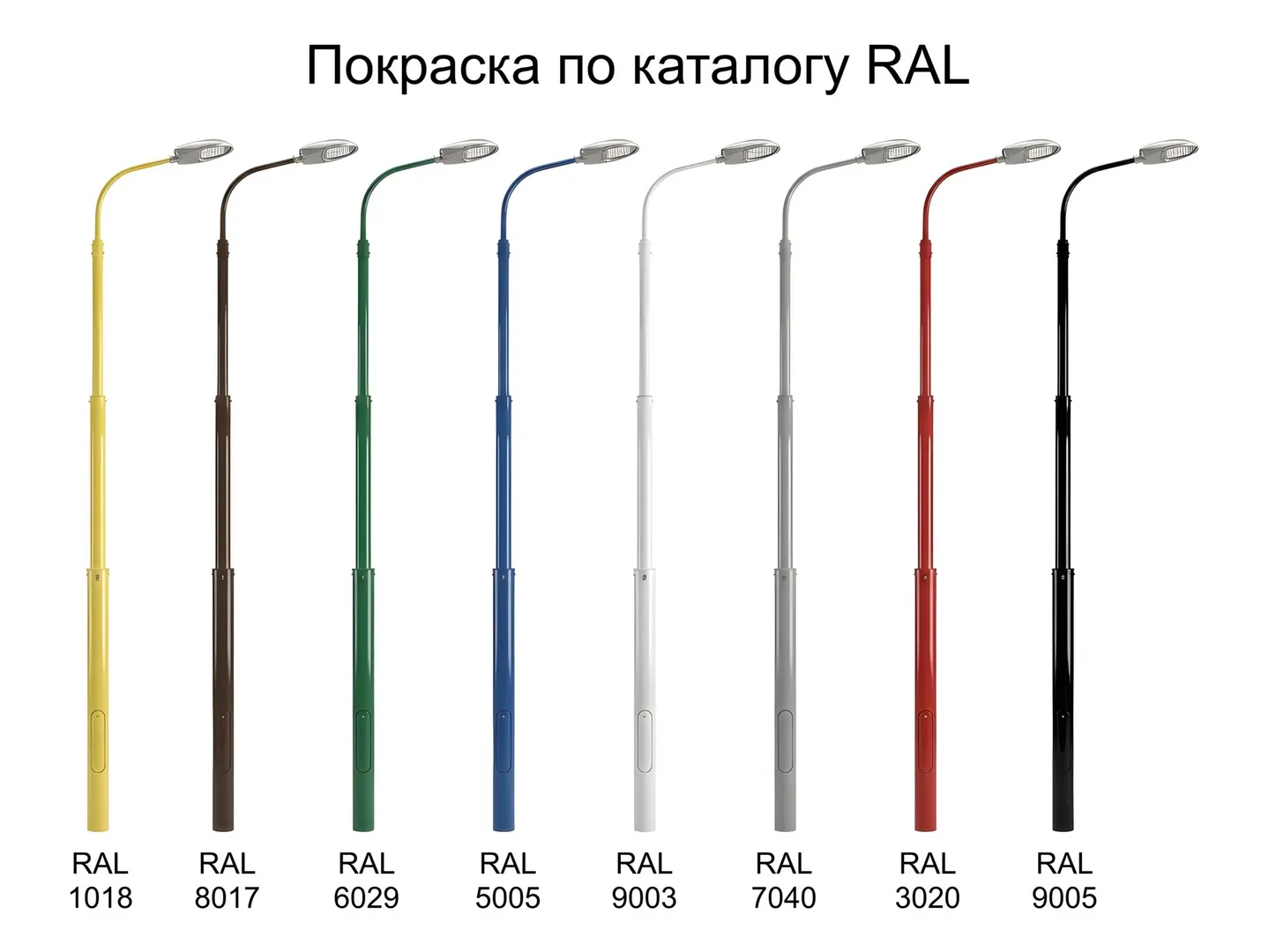

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | НП-18 |
| Установка: | В подготовленный котлован. |
| Количество крепежный отверстий: | 8-12 |
| Материал: | Трубный прокат |
| Нагрузка на опору: | менее 300 кг |
| Вес: | 660 кг |
| Высота: | 18 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | h2, мм | h3, мм | h4, мм | D1, мм | D2, мм | D3, мм | D4, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НП-18,0/20,5-02-ц | 194 139 ₽ | 660 | Ф6, Ф7, Ф16 | 18000 | 2500 | 6000 | 5000 | 4000 | 219 | 168 | 133 | 108 |
H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -

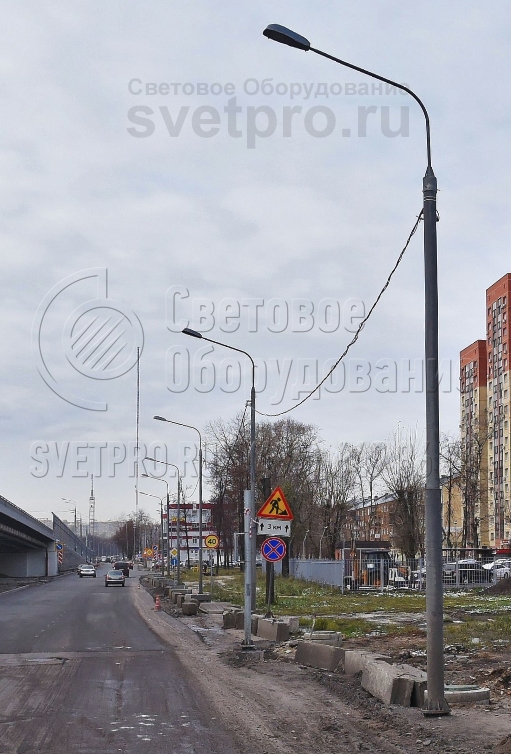

4. На фото изображена трубчатая опора высотой 18 м. Она относится к категории несиловых, поэтому подводить кабель согласно стандарту необходимо под землей. Но так как прочность рассчитывается с запасом, силовой провод может подвешиваться к стволу с помощью специальной арматуры. -

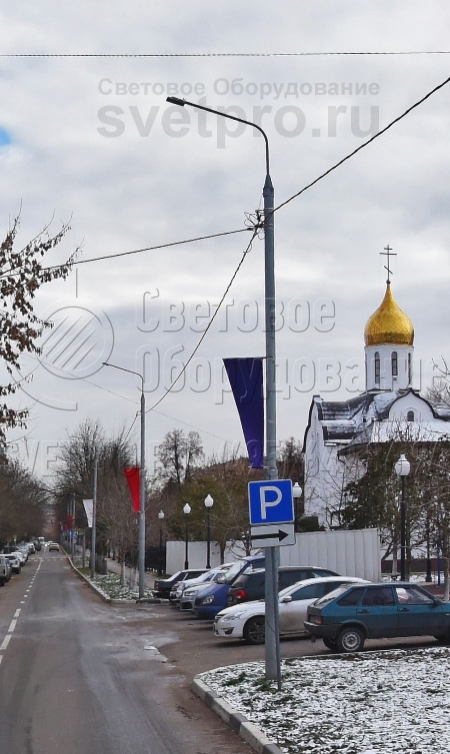

5. На фото приведен пример использования трубчатой опоры. Хотя она и является несиловой, но выдерживает вес от тяжелого светового прибора с кронштейном, подвешенных проводов и дорожного знака. Кроме того, на корпусе закреплена декоративная конструкция для крепления баннеров. -

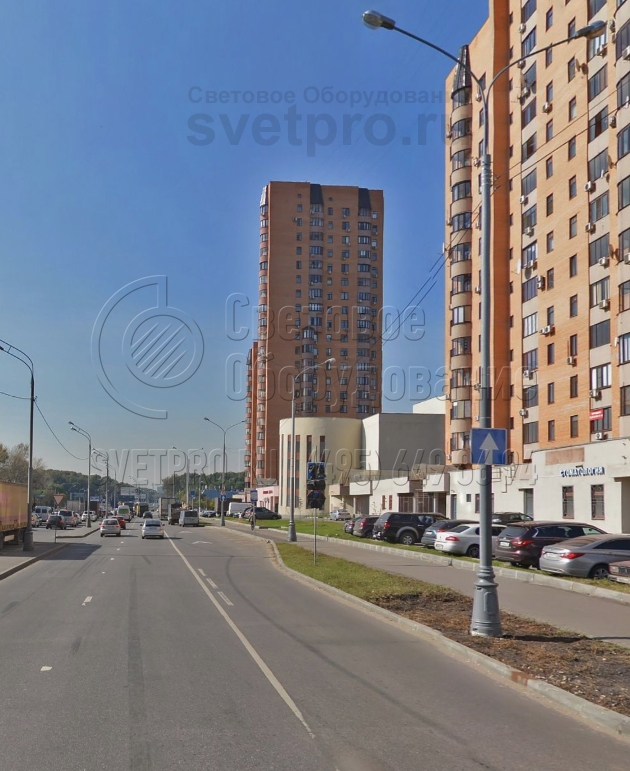

6. На фото изображена трубчатая опора с двумя консольными световыми приборами на радиальном кронштейне. Нижняя часть изделия украшена декоративной тумбой. Она закрывает ревизионное отверстие, в котором выполняется коммутация подземной силовой линии и внутренней проводки ствола.
