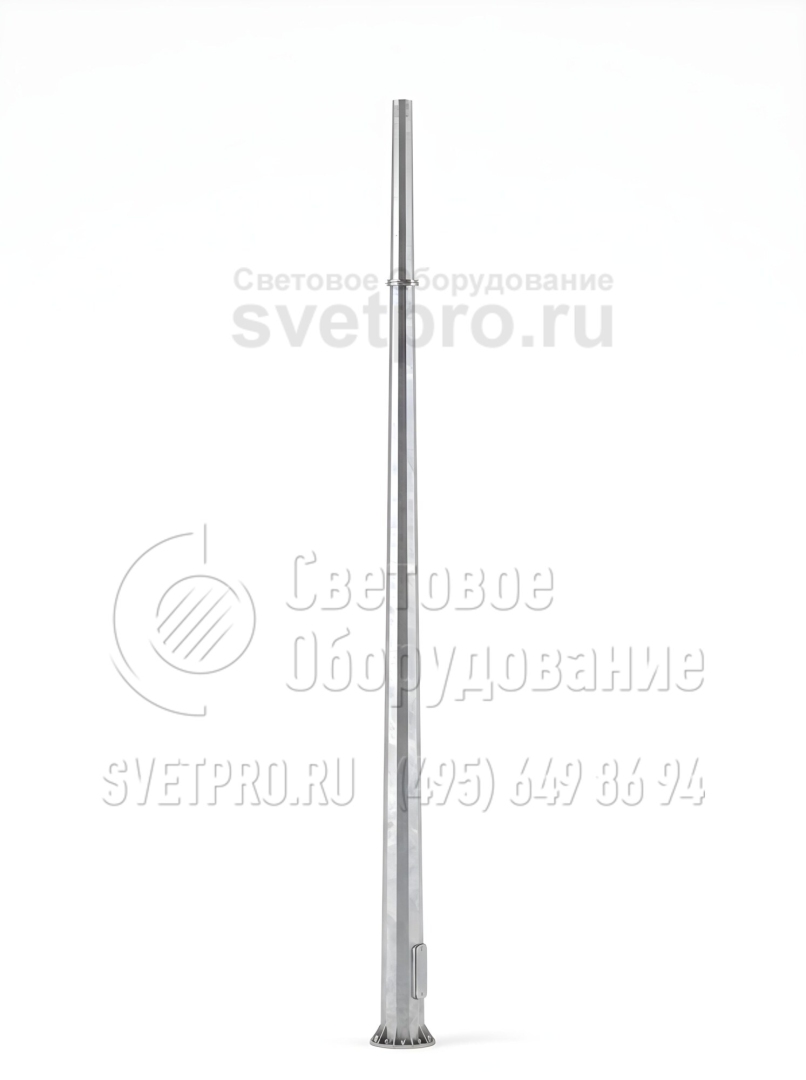

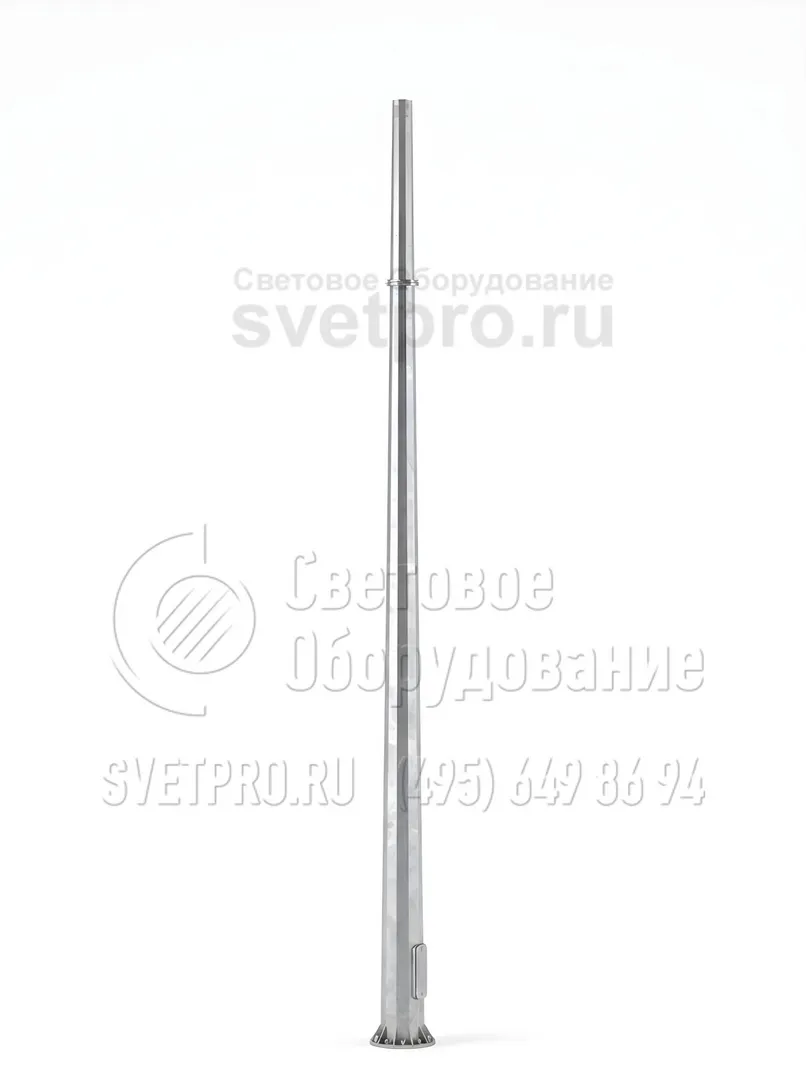

ТФГ-2500-9 Опора контактной сети фланцевая граненая высота 9 метров
Цена*:
228 407
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опорные конструкции ТФГ-2500-9 имеют граненую поверхность, устанавливаются для подвода силовых кабелей, прокладки электротранспортных контактных сетей, а также освещения городских объектов, жилых районов, автодорог и магистралей. При необходимости на столбы могут устанавливаться рекламные конструкции, дорожные знаки и вывески.
Фланцевые опоры ТФГ-2500-9 изготавливаются из стального металлопроката, качество которого соответствует региону установки изделия. Листы металла сгибаются прессом для образования на поверхности граней, благодаря которым конструкция становится легче, что упрощает ее перевозку и установку. Для защиты изделия от негативного влияния внешних факторов и коррозии поверхность металла обрабатывается горячим цинкованием. Такая обработка увеличивает срок эксплуатации опоры до 30 лет без замены покрытия.
Столбы устанавливаются на бетонное основание, соединяясь с закладным металлическим элементом через фланец.

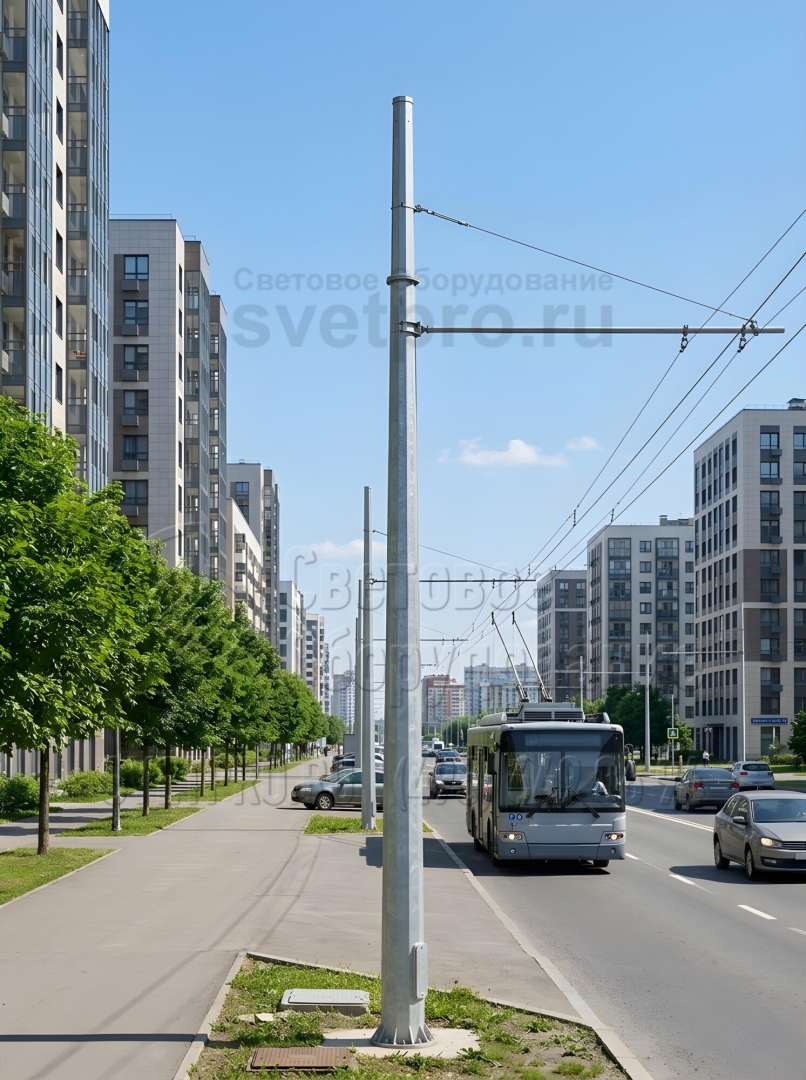

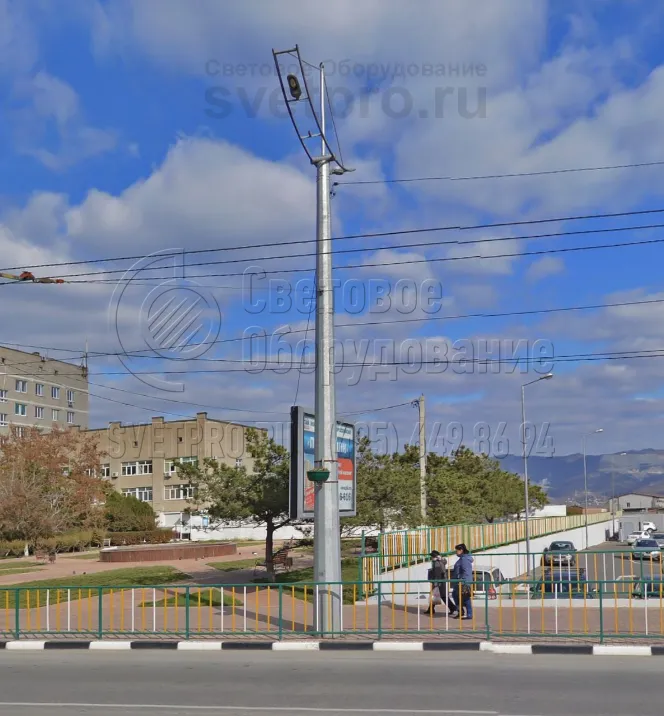

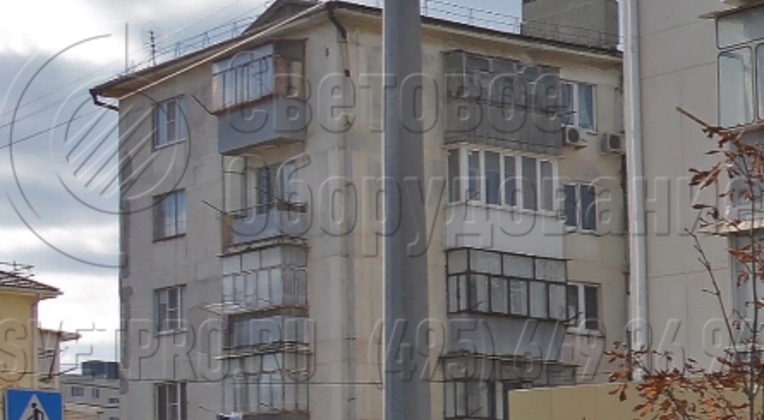

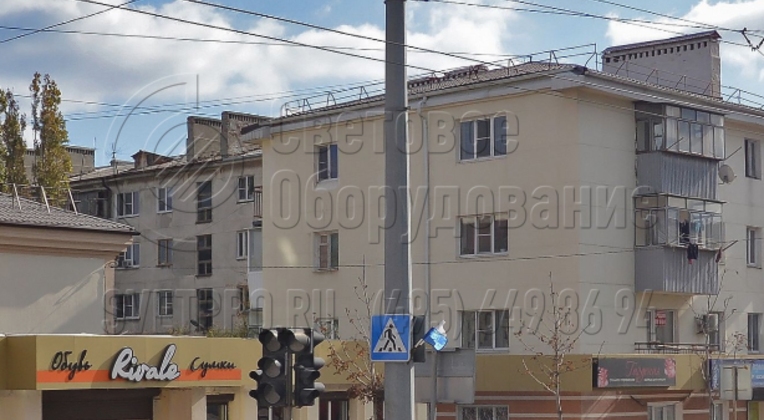

фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТФГ-2500-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Листовая сталь |
| Размер фланца: | 750 мм |
| Нижний диаметр: | 520 мм |
| Верхний диаметр: | 250 мм |
| Вес: | 776,5 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФГ-2500-9,0-01**-ц | 228 407 ₽ | ЗФ-36/12/Д620-3,5-б | 776,5 | Ф12, Ф17 | 2500 | 9000 | 3500 | 520 | 250 | М36 | 750 | 620 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

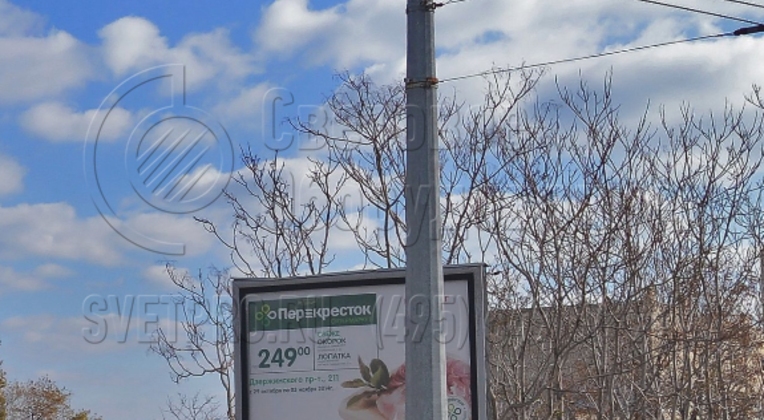

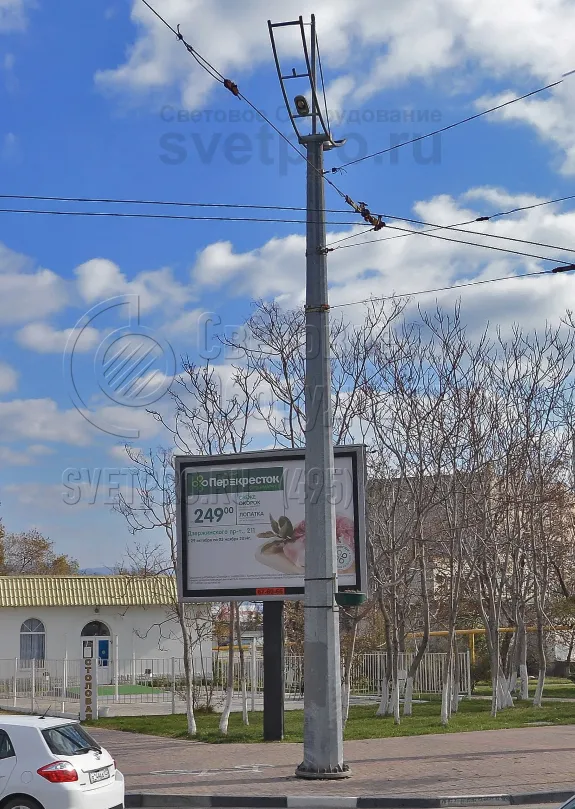

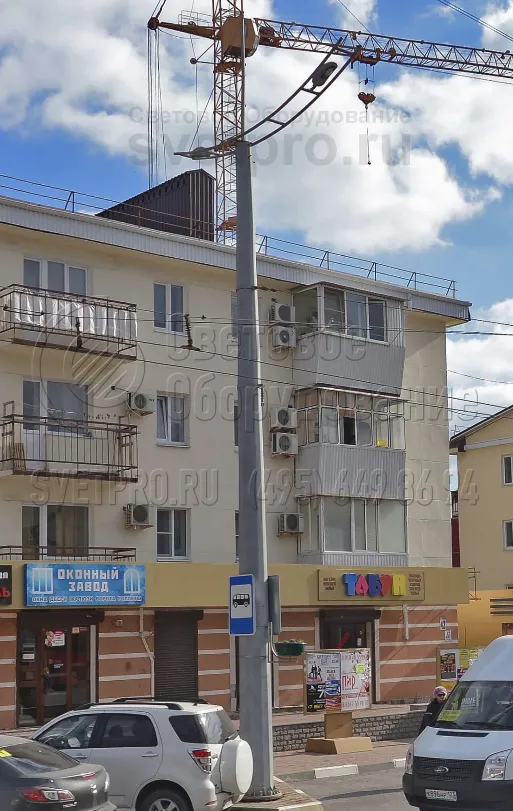

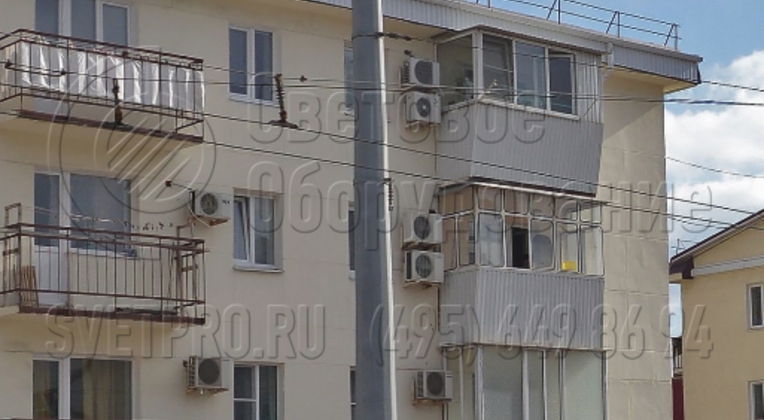

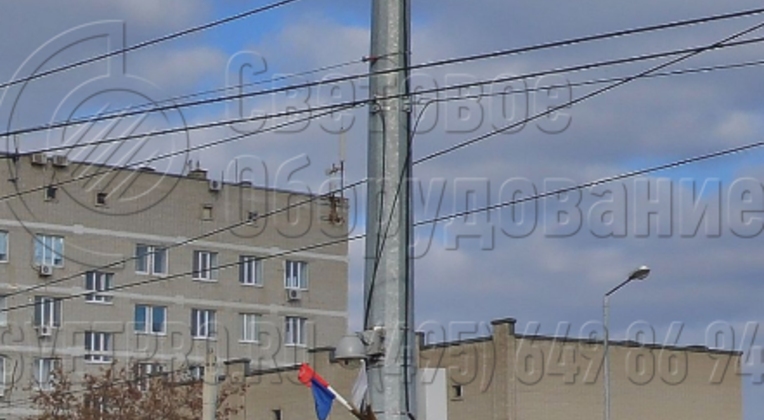

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -

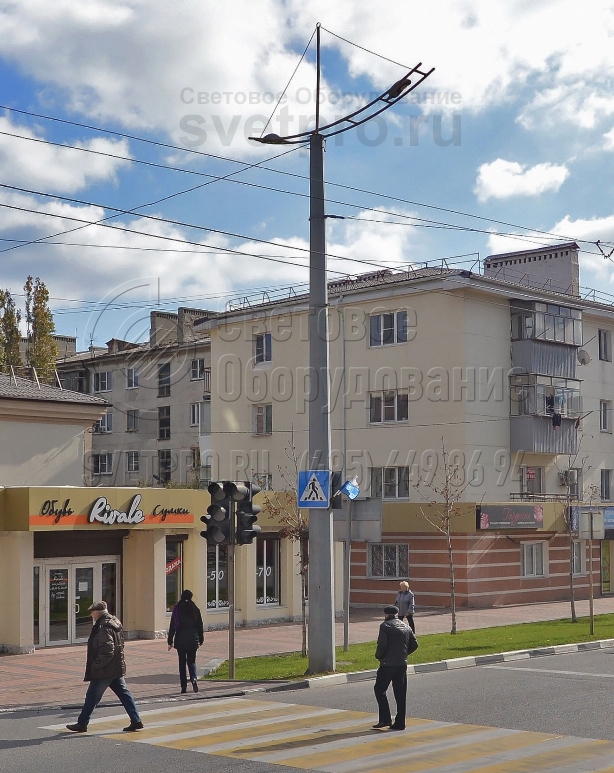

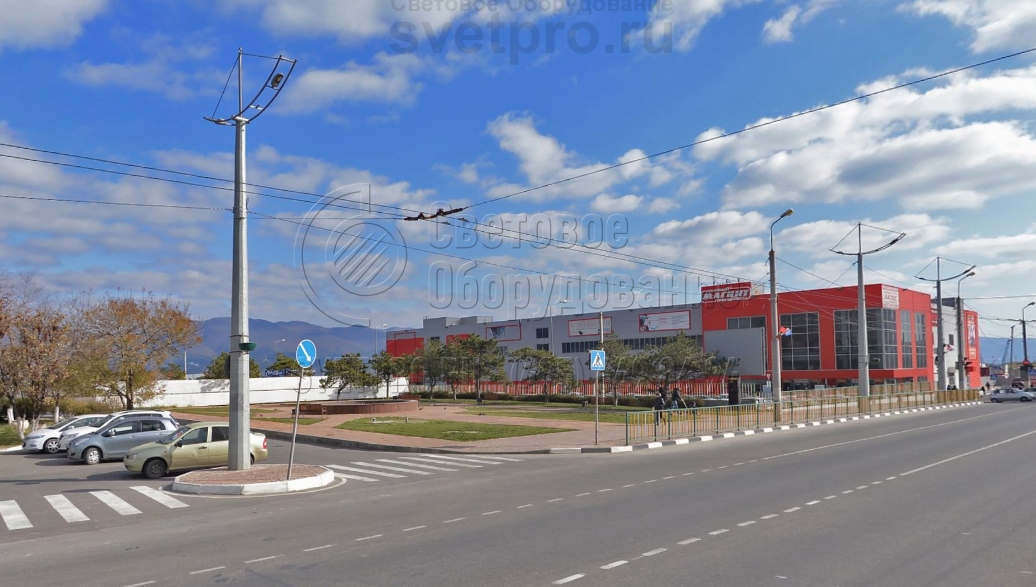

7. На фото представлена опора контактной сети, которая используется одновременно для освещения улицы и дорожного перехода. Троллейбусные провода подвешены на гибких растяжках. А светильники установлены на декоративном кронштейне с выгнутыми рожками и тросовыми растяжками.
-

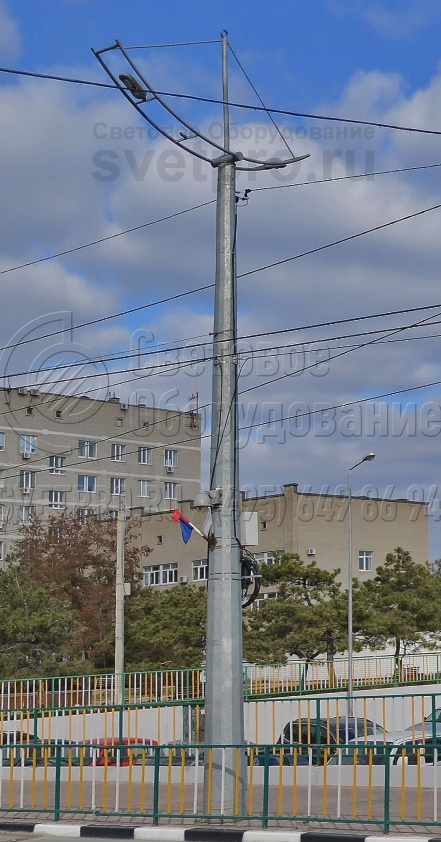

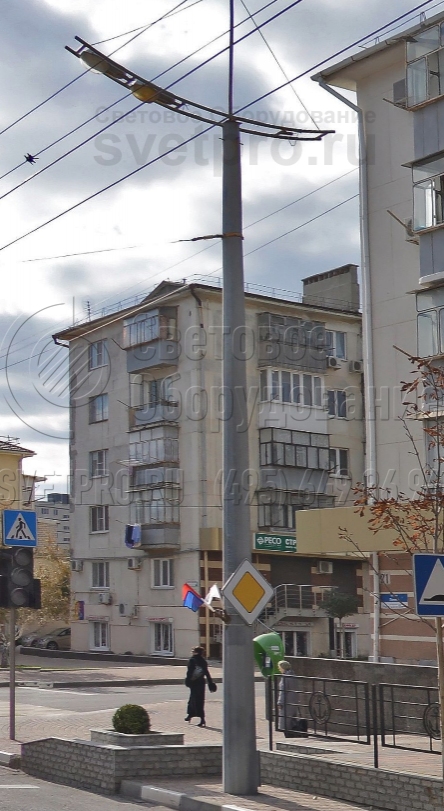

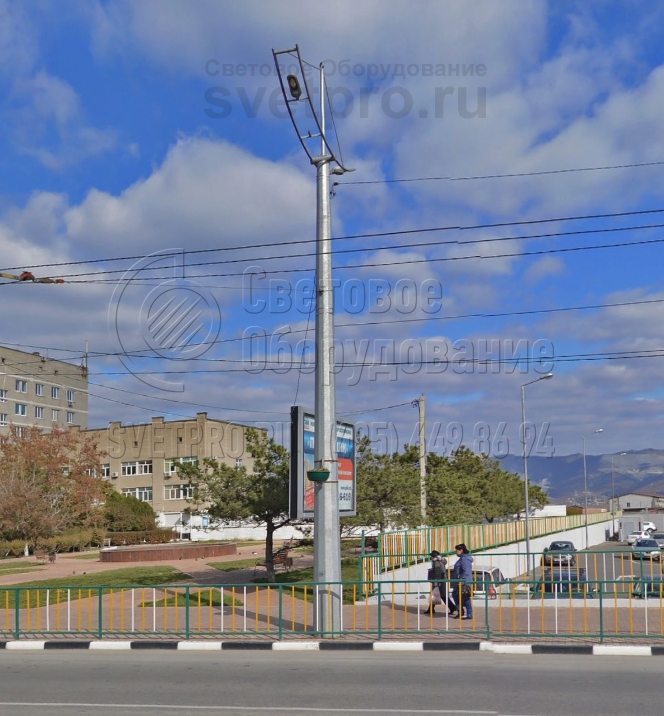

8. Так как опора ТФГ имеет очень высокую несущую способность, на ее ствол можно устанавливать множество различных конструкций и оборудования. На фотографии изображена опора с массивным декоративным кронштейном и дорожным знаком в нижней части, а также растяжкой под провода троллейбуса. -
9. Оголовок опоры ТФГ имеет типовую форму и предназначен для установки кронштейнов с хвостовой частью. Длина этого элемента составляет 30 см, сверху предусмотрена ограничивающая шайба. Хвостовая часть увеличивает площадь соприкосновения двух деталей, что повышает надежность крепления кронштейна. -
10. Опора типа ТФГ хорошо выдерживает сильный ветер даже при большой нагрузке на верхнюю часть. Во избежание обрушения корпус выполнен в виде конуса. Так как вес верхней части меньше, центр тяжести располагается ближе к земле. Также повышенная прочность обеспечивается особой формой ствола. -
11. Для предотвращения появления ржавчины углеродистая сталь ствола после изготовления опоры цинкуется. Сформированный цинковый слой имеет толщину в 150 мкм и большую прочность. Он не повреждается при контакте с твердыми предметами и абразивами, сохраняет целостность до 15 лет. -
12. Опоры контактной сети не нуждаются в сложном уходе в течение срока службы. Цинковое покрытие, которое защищает от коррозии, не нужно периодически восстанавливать. Мелкие царапины, которые появляются на нем, могут постепенно затягиваться без постороннего участия. -
13. Цинковое покрытие на опоре контактной сети обеспечивает электрохимическую защиту стали от появления ржавчины. Цинк в этом случае является жертвенным катодом. Поэтому даже при разрушении барьерного слоя сталь не начинает ржаветь до полного «испарения» частиц цинка. С конструкции.
