ТП-700-9 Опора контактной сети прямостоечная трубчатая высота 9 метров

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > ТП Опора контактной сети прямостоечная трубчатая > ТП-700-9 Опора контактной сети прямостоечная трубчатая высота 9 метров

Область применения:	Опоры данной серии предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей (совместно с кронштейнами).
Назначение:	Опоры освещения

Покрытие (фильтр):	Горячее цинкование
Покрытие:	Горячее цинкование
Артикул производителя:	ТП-700-9
Установка:	В подготовленный котлован.
Материал:	Трубный прокат
Нижний диаметр:	299 мм
Верхний диаметр:	219 мм
Вес:	682 кг
Высота:	9 м
Форма опоры:	Трубчатая
Подвод кабеля:	Верх

Хорошая цена*: 142 947 руб

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

как выбрать опору?

Какой срок службы у мачт и опор

От чего зависит конструктив опоры

Какие опоры освещения дешевле

Как подбирать мощность светильника исходя из высоты опоры

Что нужно знать при выборе опор освещения

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименование опоры	Цена	Масса*, кг	Обозначение установочного места кронштейна	P, кг	H, мм	h1, мм	h, мм	D1, мм	D2, мм
ТП-700-9,0/11,5-01**-ц	142 947 ₽	682	О3	700	9000	2500	2500	273	219

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

ОПИСАНИЕ

Опорная трубчатая конструкция ТП-700-9 предназначена для организации освещения в жилых микрорайонах, спортивных сооружений, на автодорогах любой интенсивности. Столбы относятся к категории силовых, что позволяет применять их для подвеса СИП и обустройства контактных сетей городского транспорта. Подвод питающих кабелей может осуществляться как воздушным, так и подземным способом.

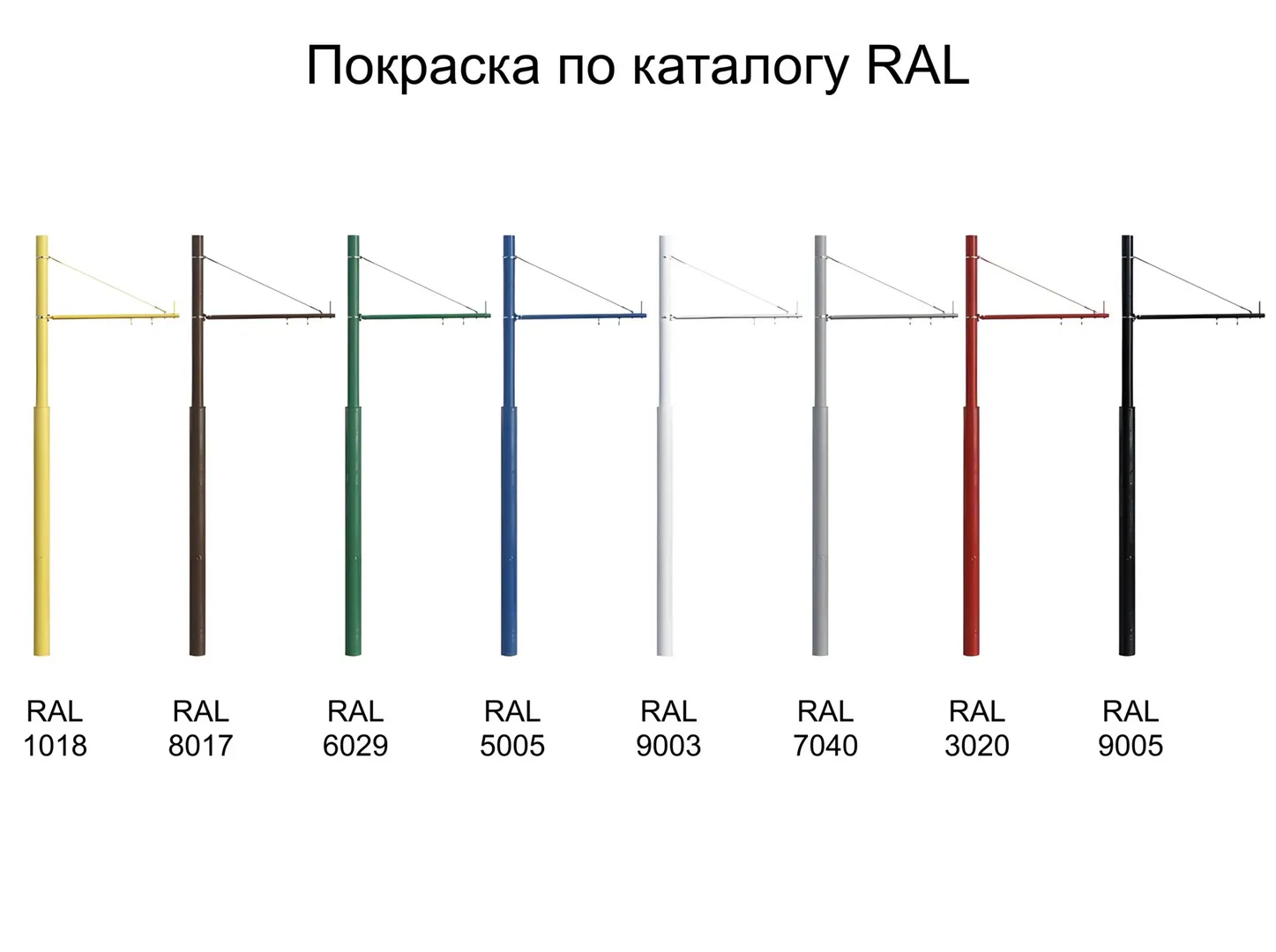

Опоры ТП-700-9 образованы двумя сварными стальными трубами разного диаметра. Поверхность изделия защищена от воздействия коррозии горячим цинкованием, дополнительно возможна обработка столба лакокрасочным покрытием для усиления декоративных свойств. Надежная защита от негативного внешнего воздействия увеличивает срок эксплуатации изделий до 30 лет.

Прямостоечные столбы устанавливаются в подготовленный котлован, параметры которого рассчитываются исходя из условий эксплуатации и свойств грунта. Основание заливается бетоном, что обеспечивает прочность установки.

фото с объектов

Фотогалерея

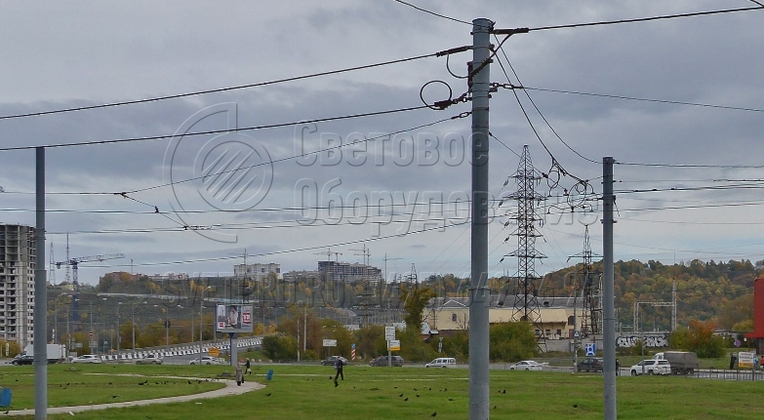

1. На фото изображена опора типа ТП. У этой модели на оголовок можно устанавливать оборудование и подвешивать линии, которые оказывают нагрузку до 700 кг. Она способна выдержать сильный ветер и удерживать, помимо контактной сети, силовую линию.

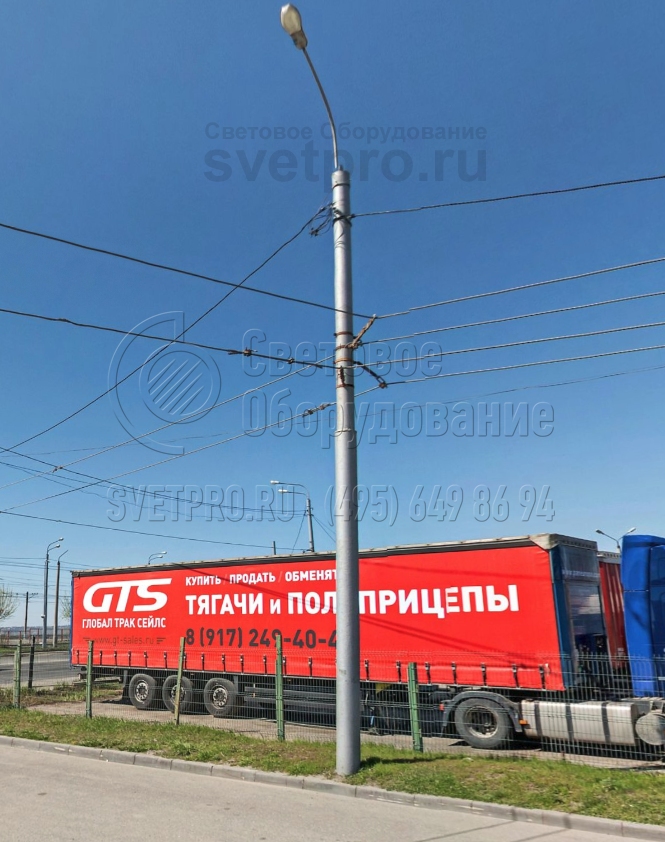

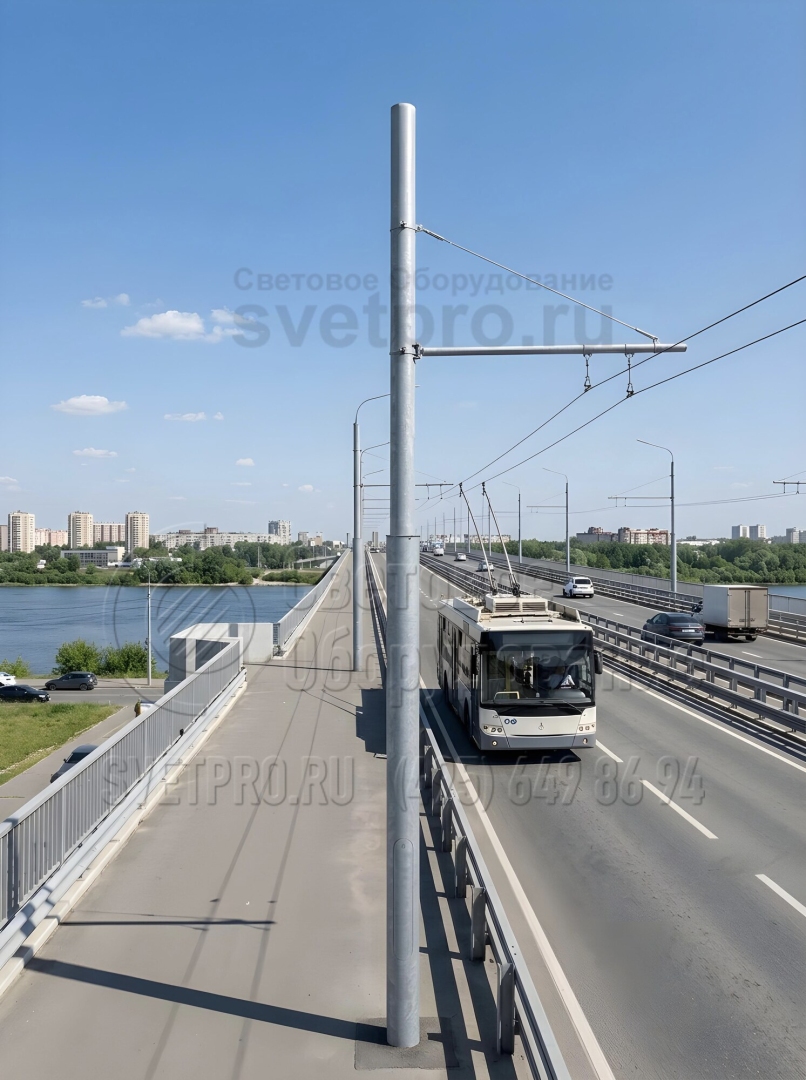

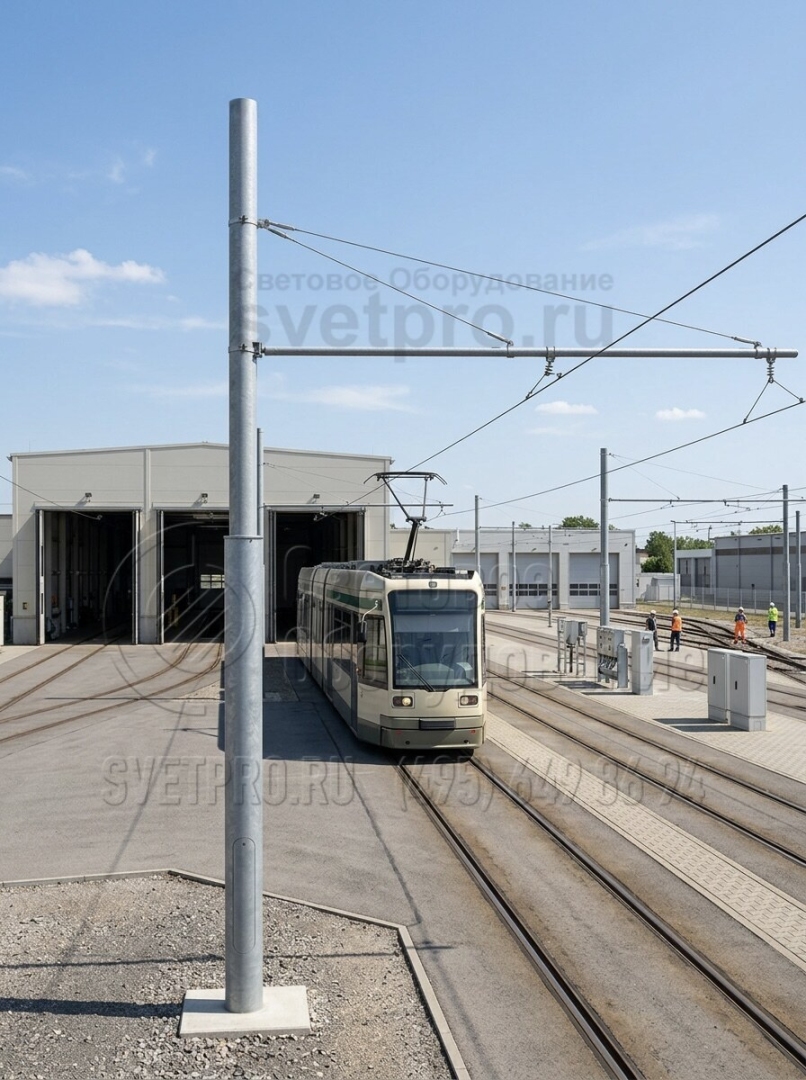

2. Контактная сеть для городского общественного транспорта на опорах типа ТП может устанавливаться не только на жестких консолях, но и на гибких растяжках. Это дает более широкие возможности для планирования инженерной инфраструктуры. Например, в местах разворота транспорта.

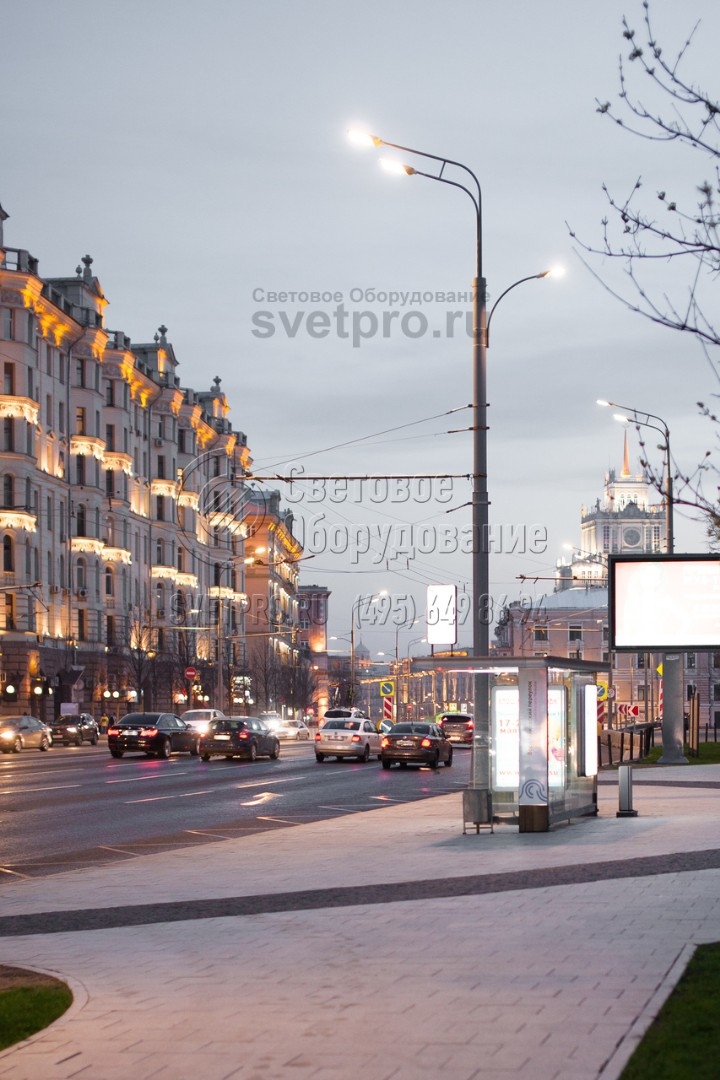

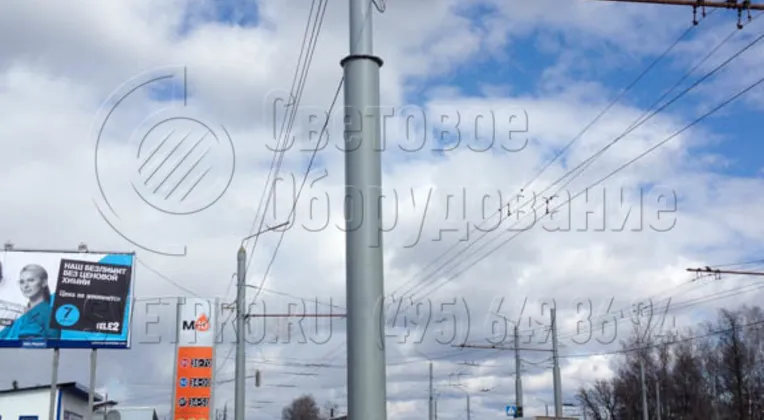

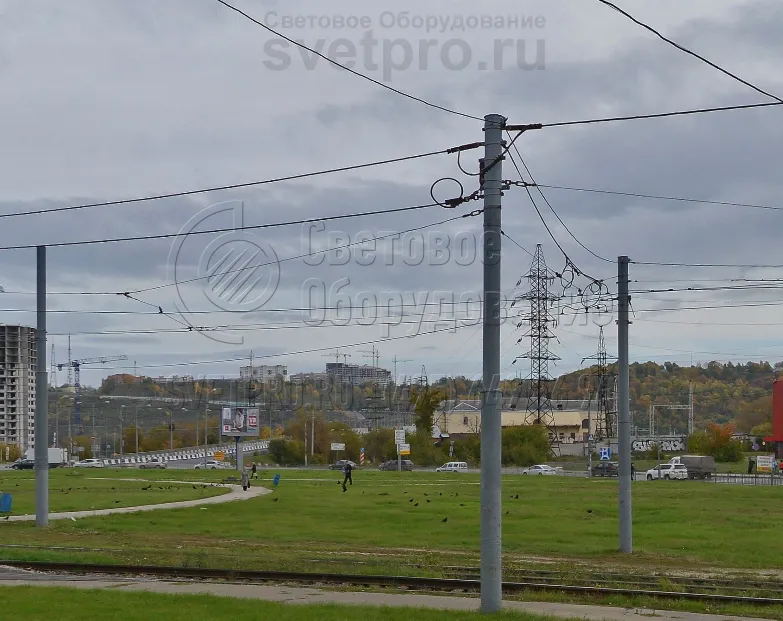

3. Максимальная нагрузка на оголовок у представленной на фото опоры — 700 кг. Поэтому помимо традиционного консольного светильника на оголовке и проводов контактной сети троллейбусов на корпусе закреплена воздушная силовая линия. Рыть котлованы для нее между опорами нет необходимости.

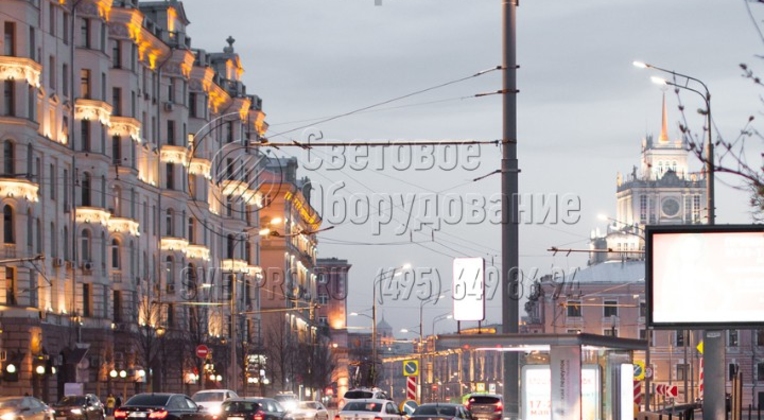

4. Второе основное назначение опоры контактной сети — строительство системы освещения. В варианте на фото для освещения проезжей части используется два светодиодных консольных светильника. Тротуар освещается одним световым прибором, который закреплен на кронштейне на стволе.
