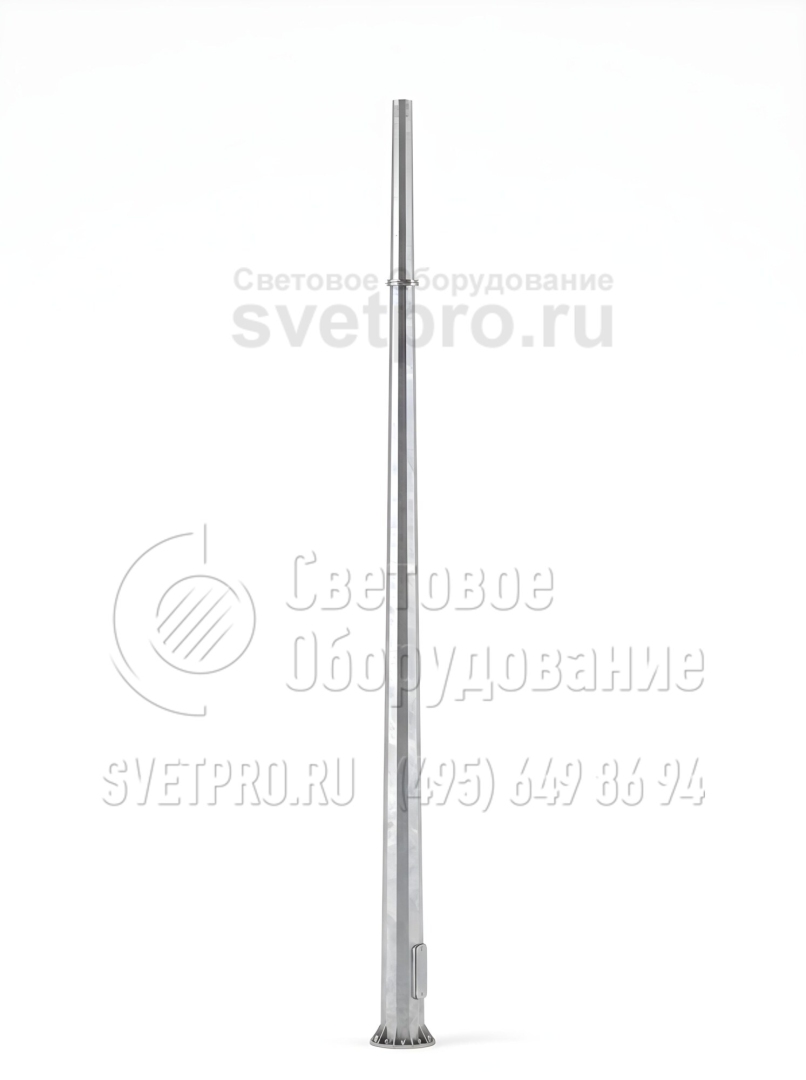

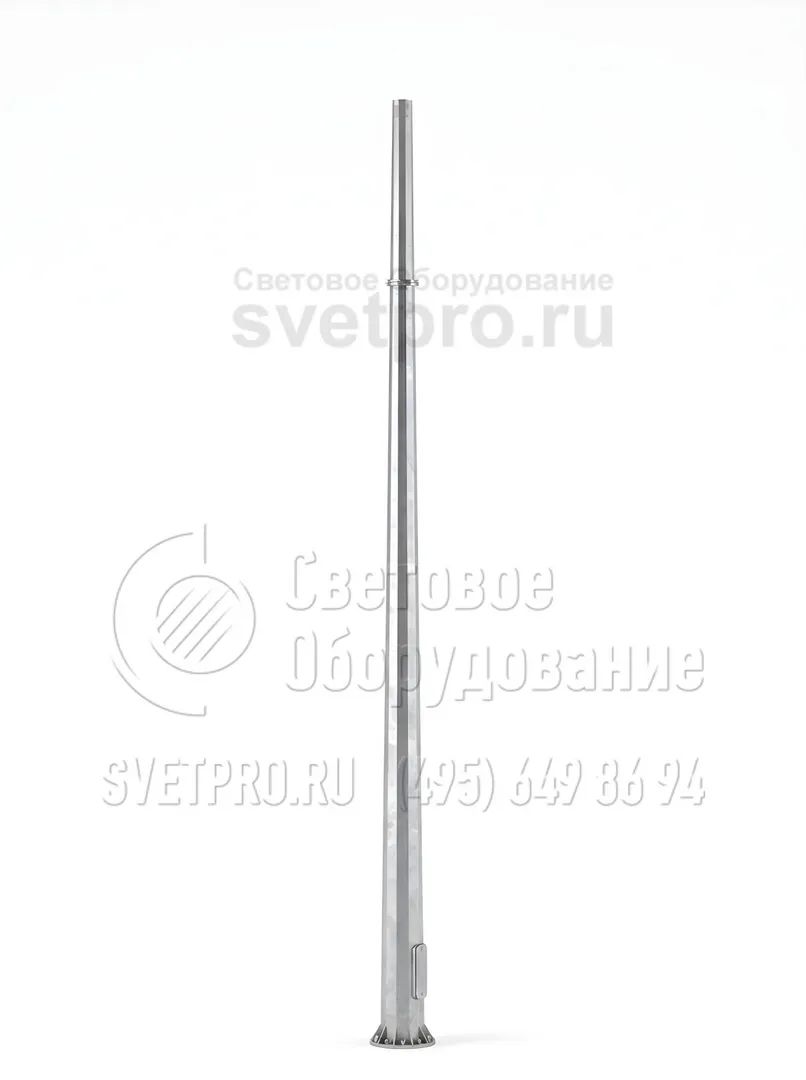

ТФГ-3000-9 Опора контактной сети фланцевая граненая высота 9 метров
Покрытие
Горячее цинкование
Высота опоры, м
9
10
Цена*:
247 086
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Фланцевая опор ТФГ-3000-9 – металлоконструкция с граненой поверхностью, предназначенная для монтажа контактных сетей электротранспорта, организации наружной подсветки автодорог, кварталов жилой застройки, городских объектов. Столбы рассчитаны на высокие нагрузки, что позволяет применять их для прокладки силовых проводов, размещения рекламных конструкций и указателей.
Для изготовления столбов применяется листовая сталь. Под действием пресса листы металла сгибаются до образования конструкции с граненой поверхностью. Металл проходит обработку горячим цинкованием, получая надежную защиту от влаги и развития коррозии. Конструкция рассчитана на эксплуатацию в течение 30 лет, при необходимости может дополнительно покрываться лакокраской.
ТФГ-3000-9 монтируются с помощью фланца, соединяемого с закладным металлическим элементом, находящимся внутри бетонного основания. Расчет параметров фундамента выполняется в соответствии с регионом эксплуатации.
фото с объектов
Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | ТФГ-3000-9 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Материал: | Листовая сталь |
| Размер фланца: | 800 мм |
| Нижний диаметр: | 570 мм |
| Верхний диаметр: | 250 мм |
| Вес: | 840 кг |
| Высота: | 9 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование опоры | Цена | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТФГ-3000-9,0-01**-ц | 247 086 ₽ | ЗФ-36/12/Д670-3,5-б | 840 | Ф12, Ф17 | 3000 | 9000 | 3500 | 570 | 250 | М36 | 800 | 670 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?

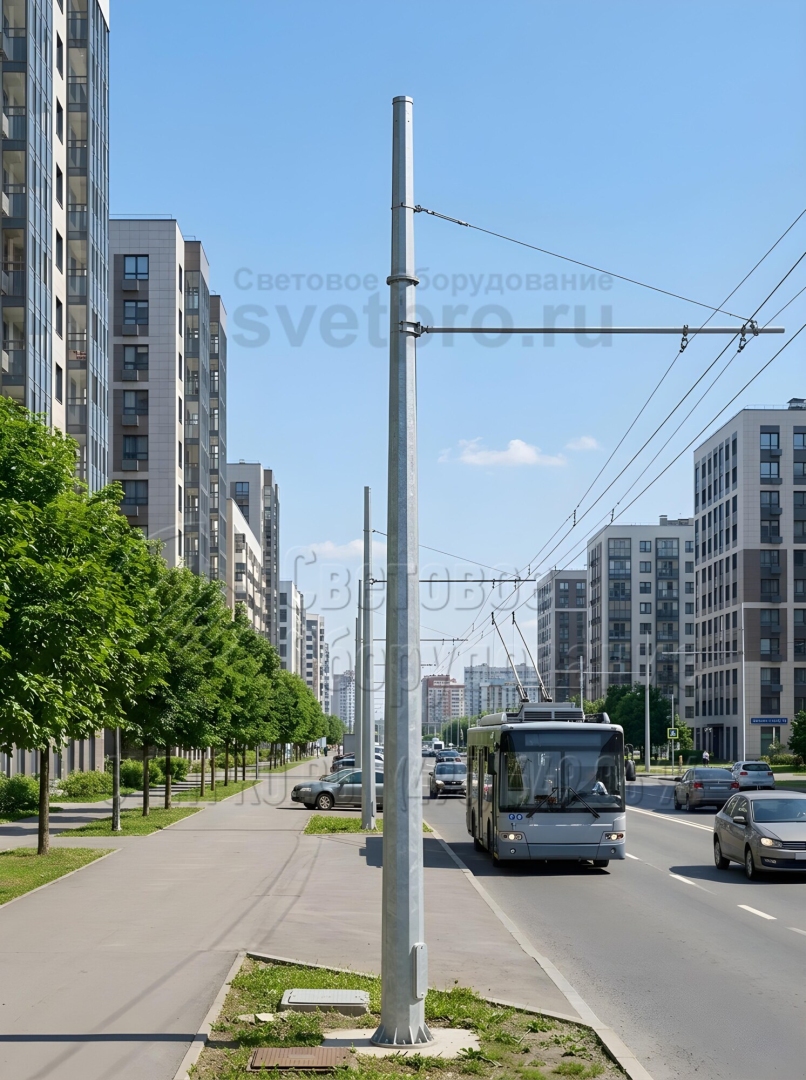

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -

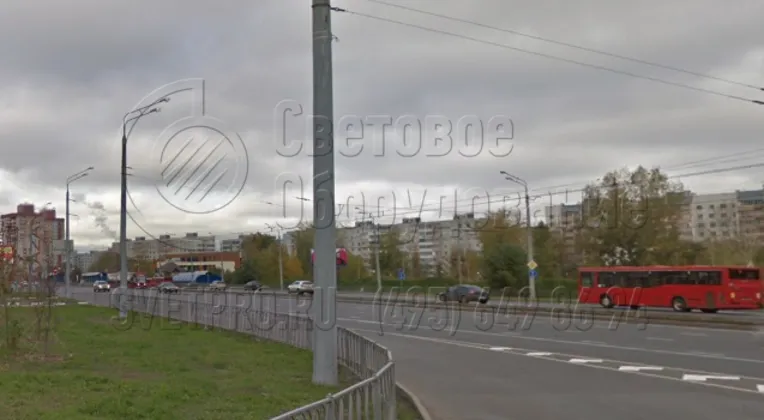

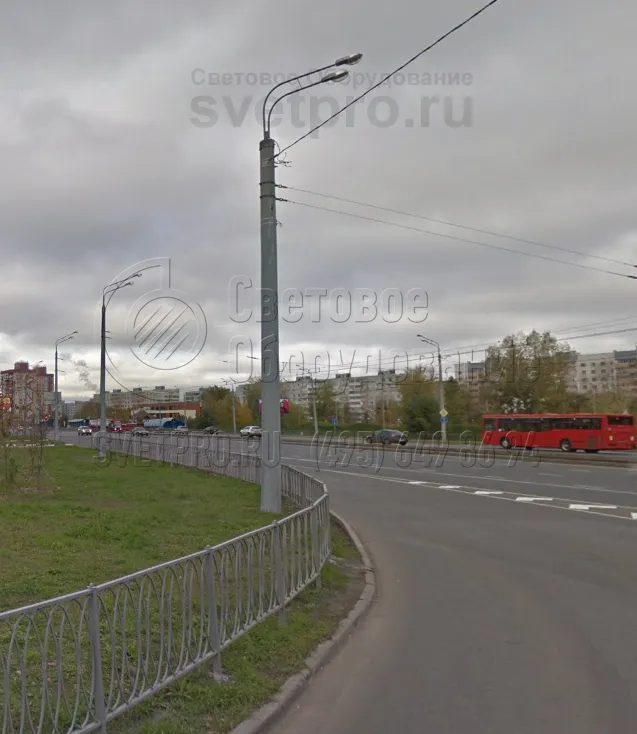

7. На фото изображена опора с высотой в 9 метров. Она играет двойную роль — освещает проезжую часть и служит для крепления растяжек под контактную линию. Несущая способность увеличена за счет граней корпуса, поэтому конструкция имеет относительно небольшой вес и легко монтируется на фундамент. -

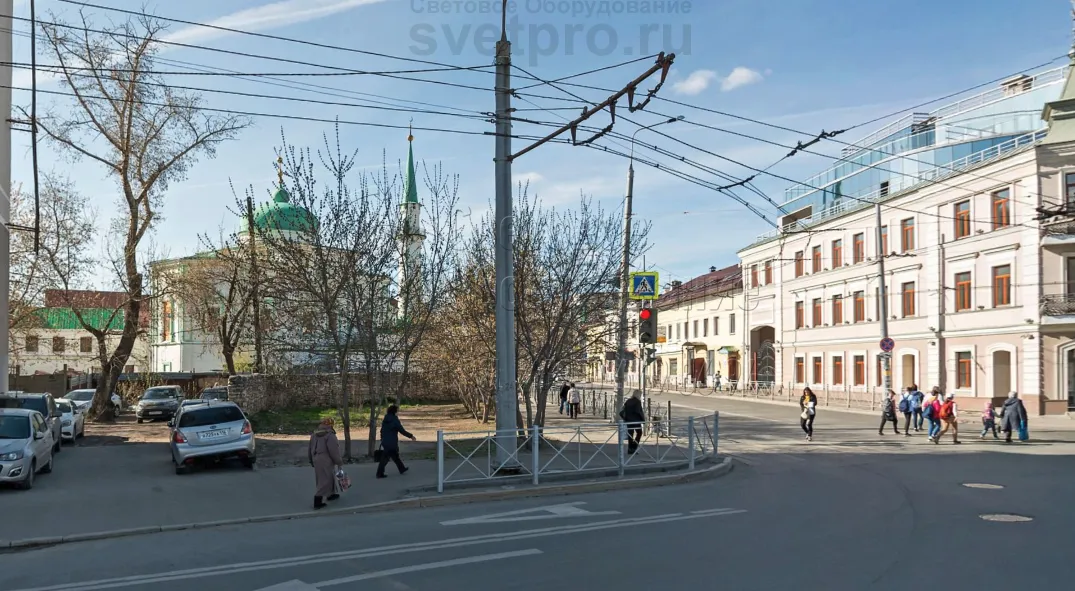

8. В примере на фото мощная граненая опора освещения используется для удержания горизонтальной консоли с двумя троллейбусными линиями. Кроме того, на нее установлены силовые кабели для подачи питания и светильник уличного освещения. Внизу виден монтажный фланец. -

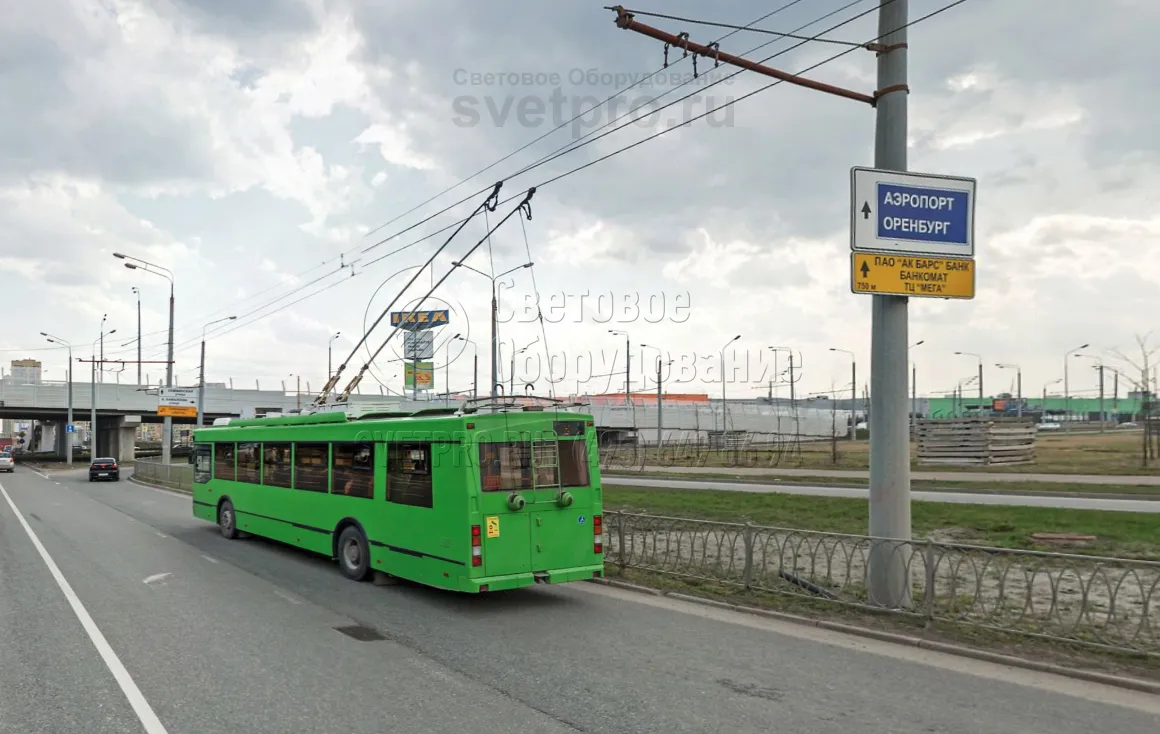

9. Так как ствол специальной опоры выдерживает большую нагрузку, его можно использовать для крепления дорожных указателей. Таким образом инженерам не нужно ставить дополнительные стойки и захламлять обочину еще несколькими инженерными конструкциями в городе. -

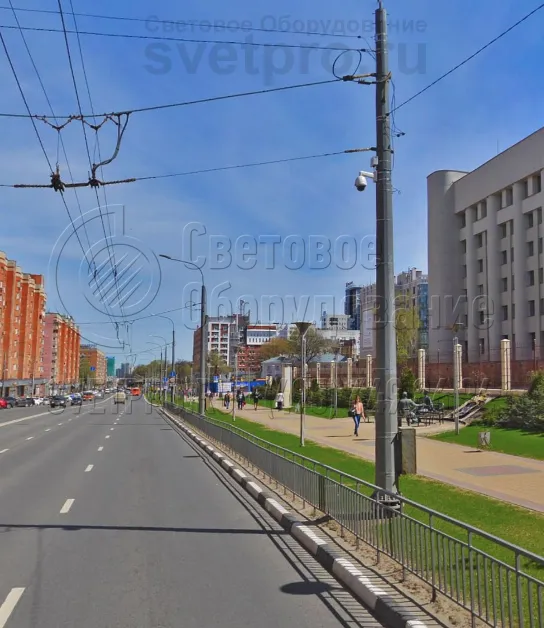

10. НА фото представлен пример использования опоры для установки камер наружного наблюдения. Обратите внимание, что все дополнительные элементы крепятся с помощью накладных кронштейнов. Поэтому не нужно заказывать у производителя особую модификацию опоры для каждого случая.
