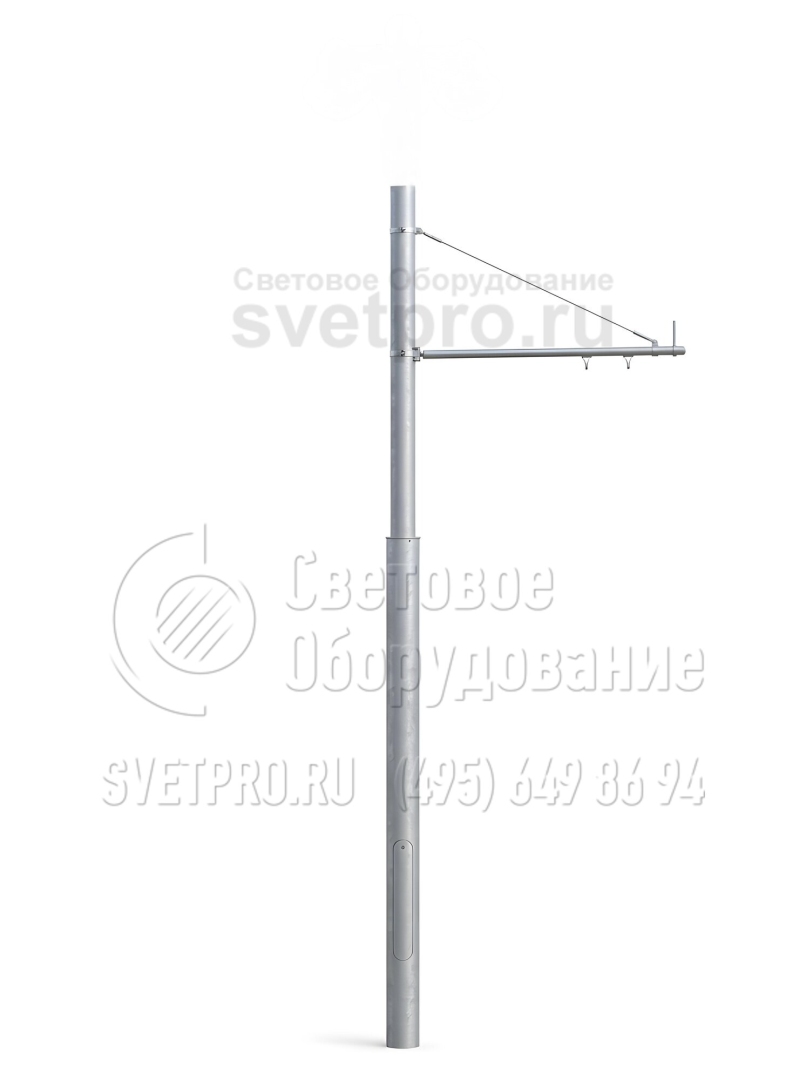

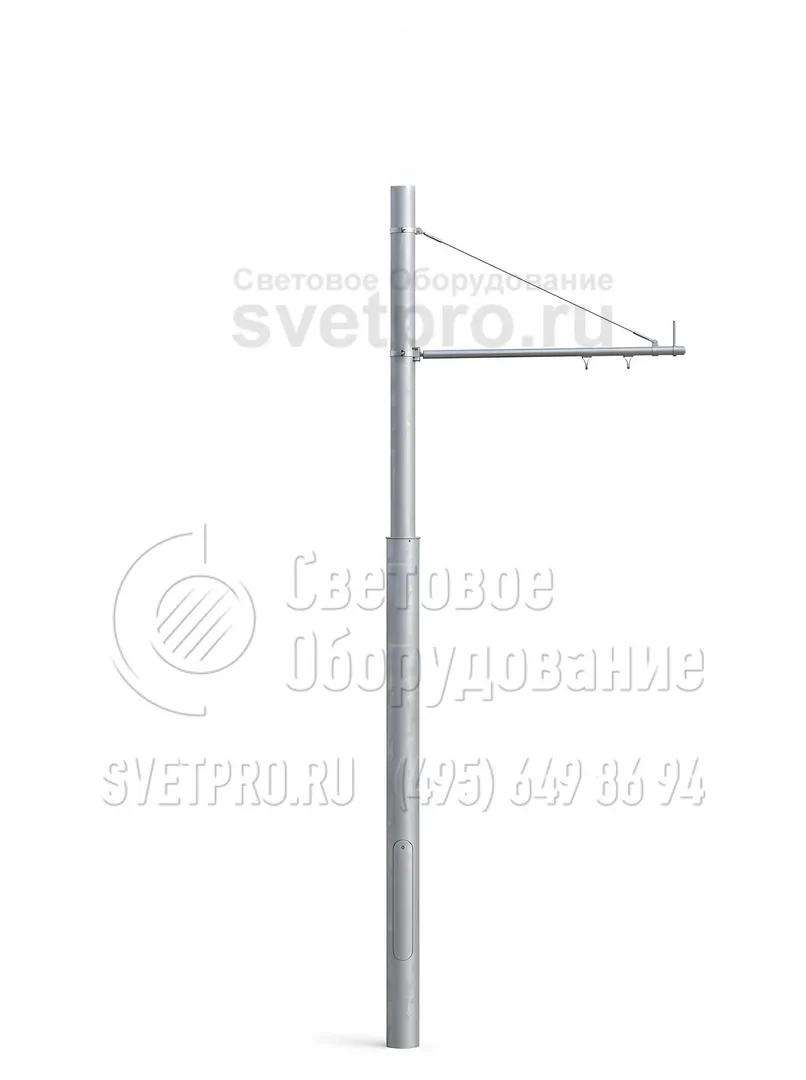

ТП-1000-11 Опора контактной сети прямостоечная трубчатая высота 11 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ТП-1000-11 |
Установка: | В подготовленный котлован. |
Материал: | Трубный прокат |
Нижний диаметр: | 325 мм |
Верхний диаметр: | 273 мм |
Вес: | 1381 кг |
Высота: | 11 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?

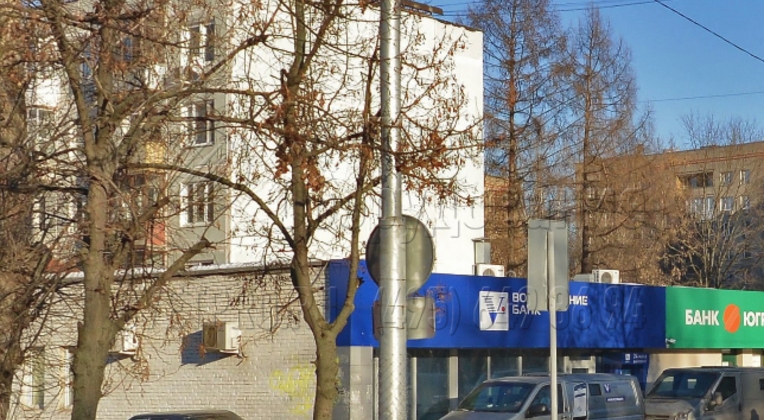

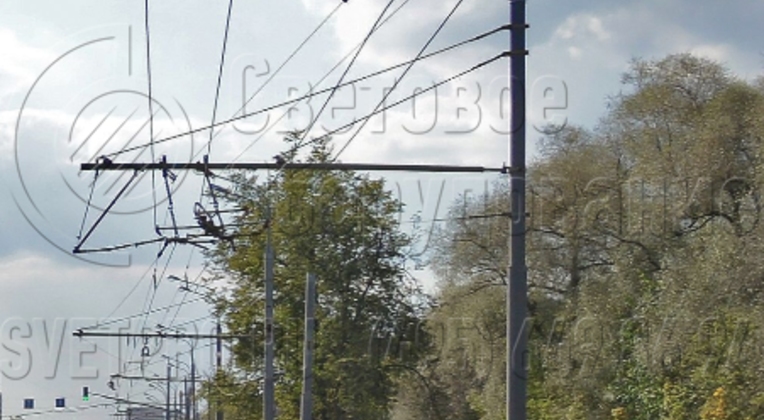

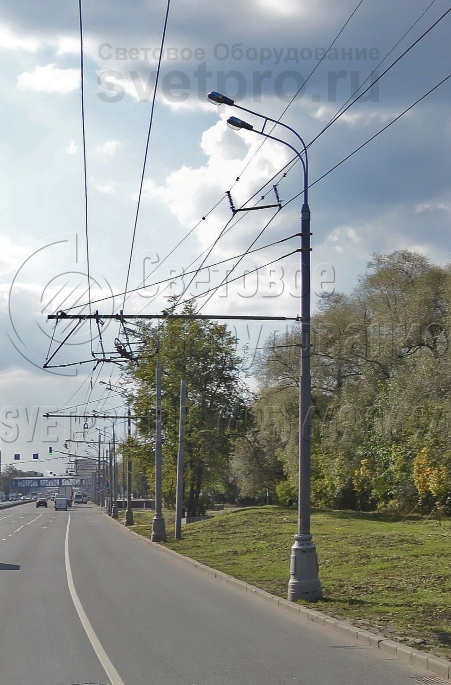

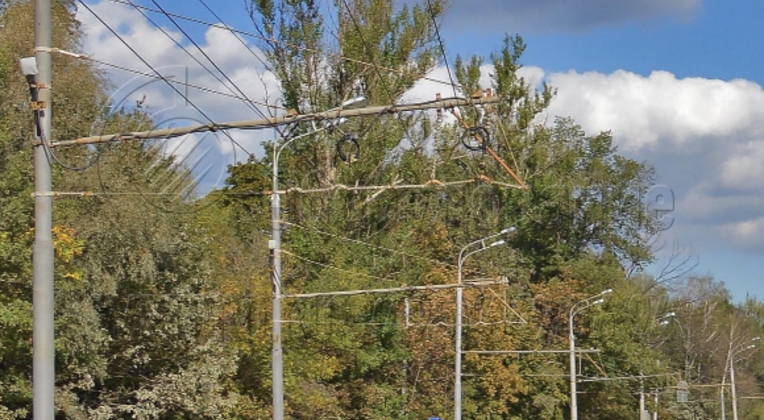

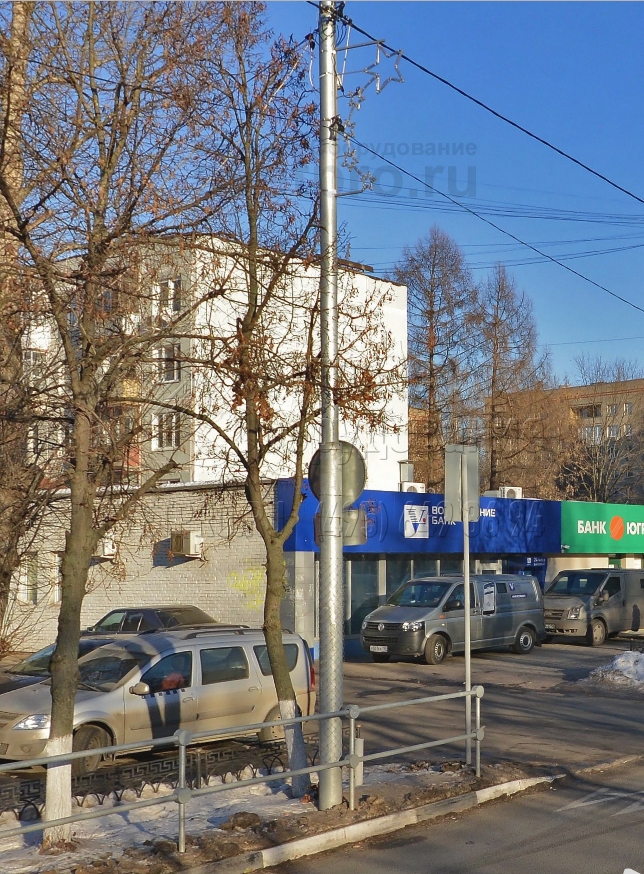

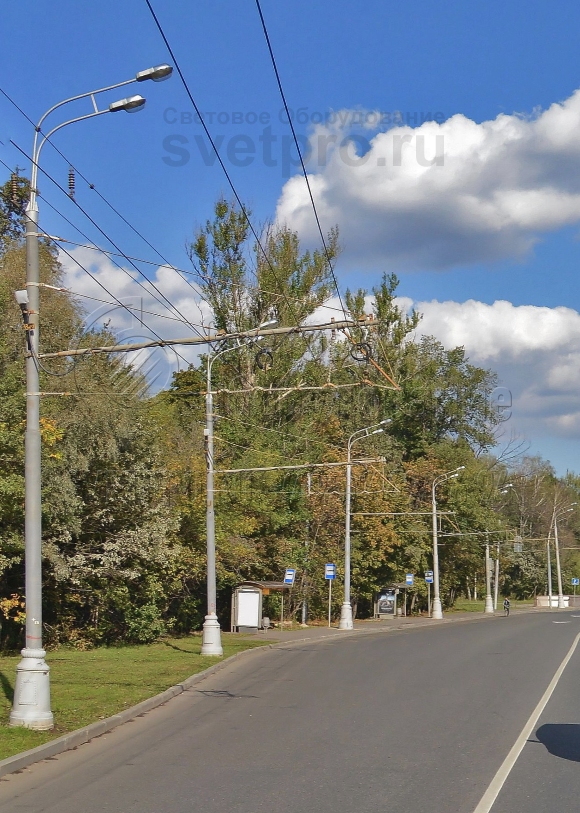

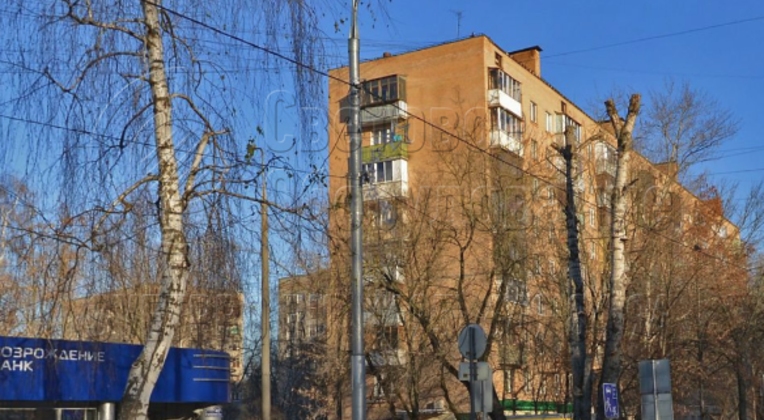

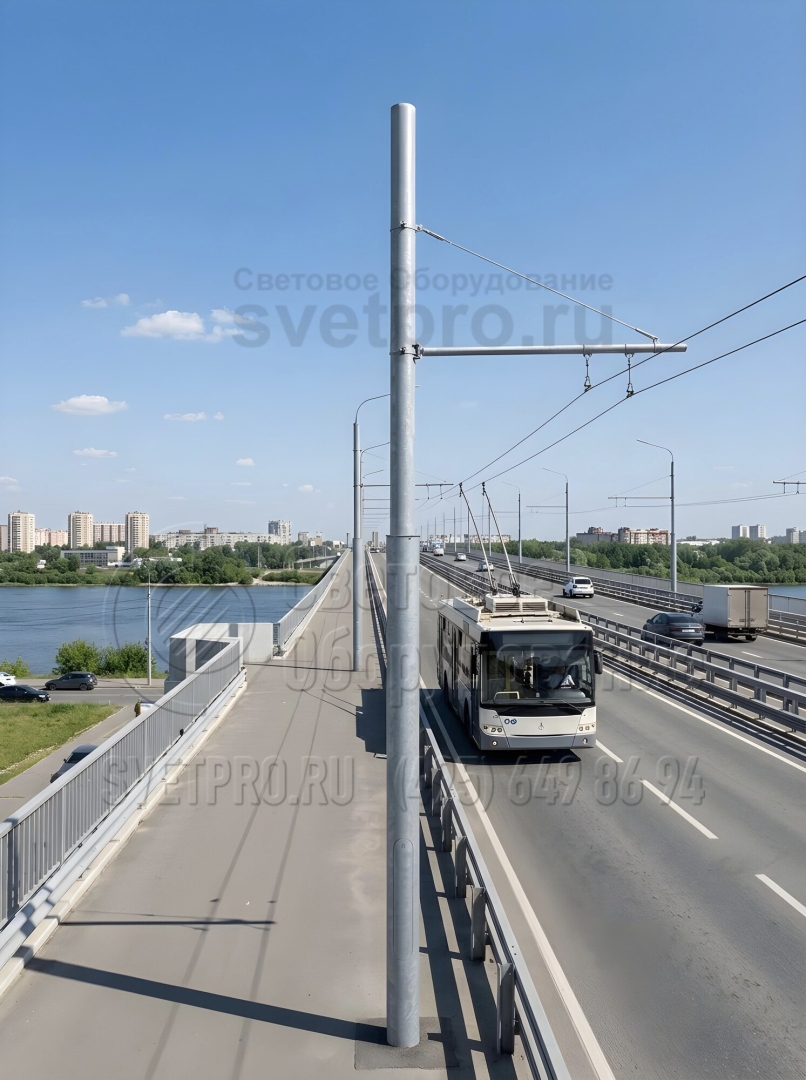

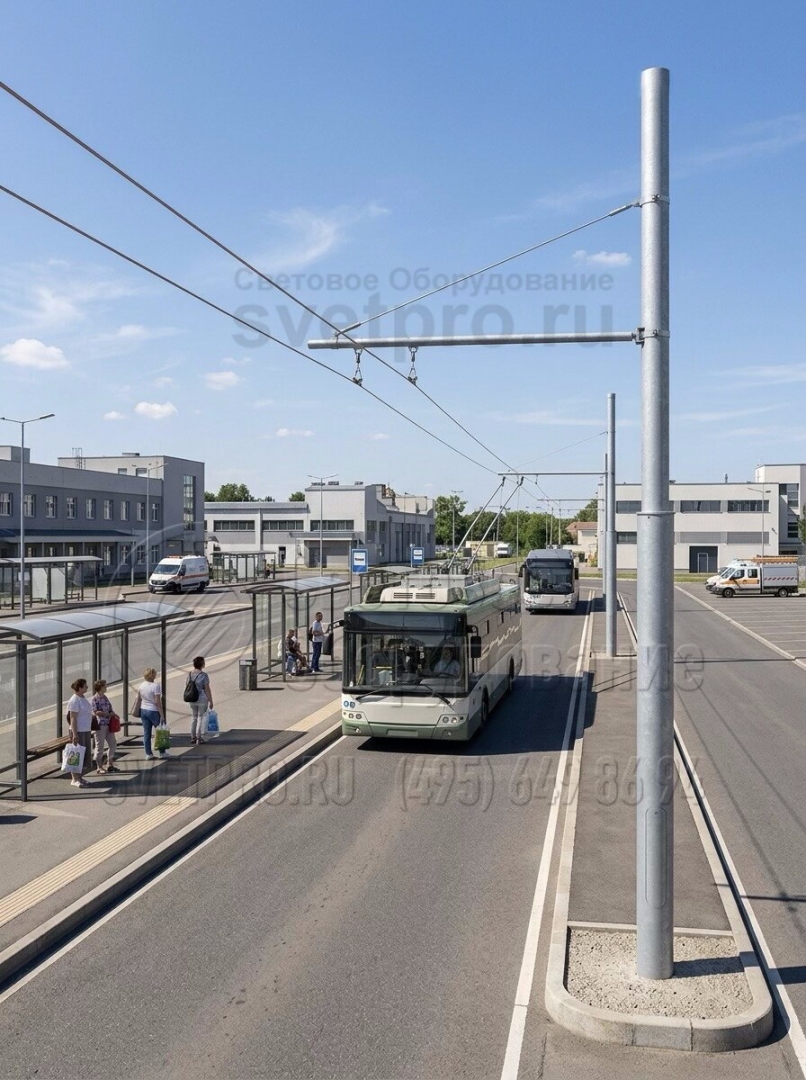

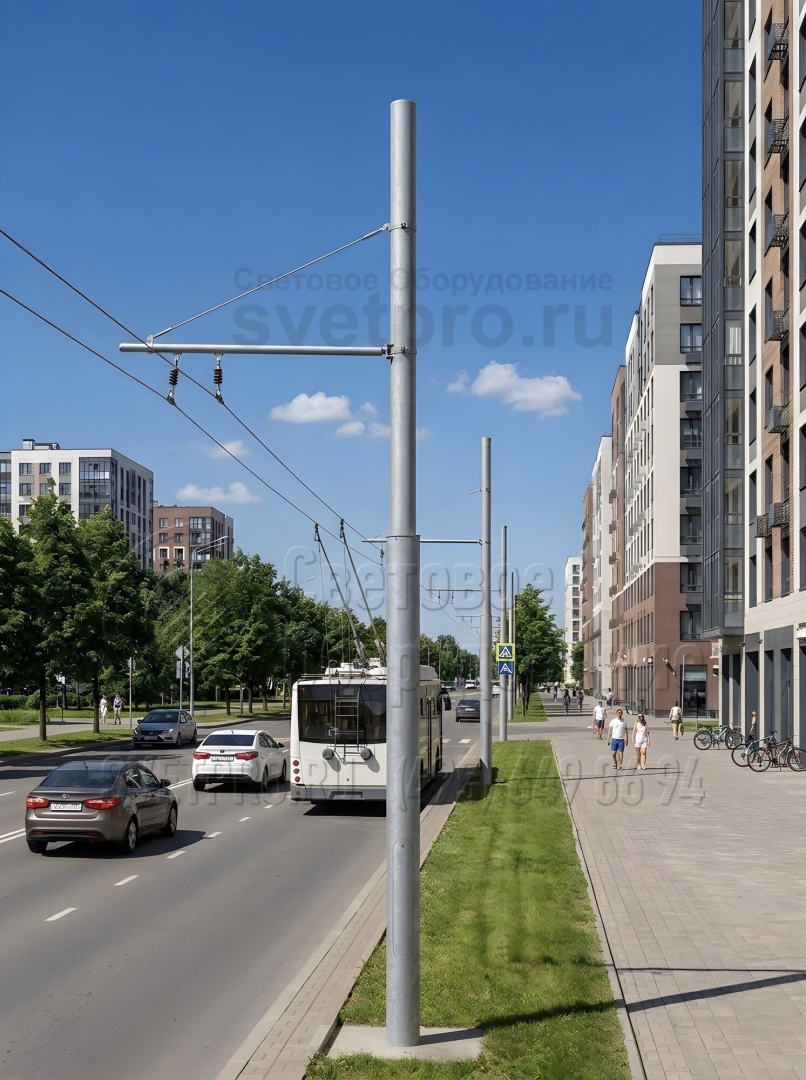

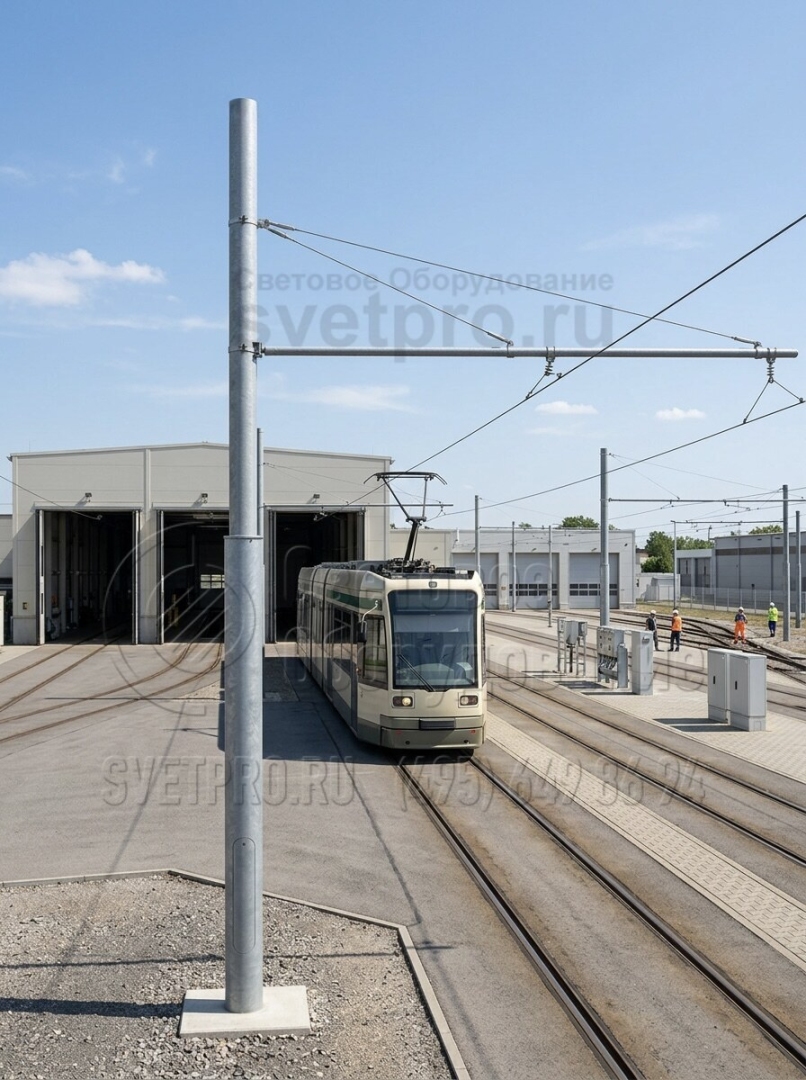

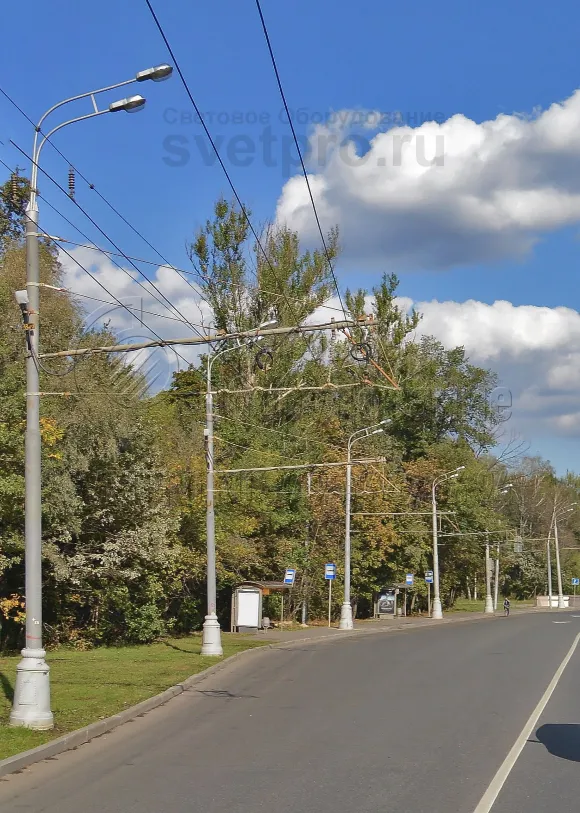

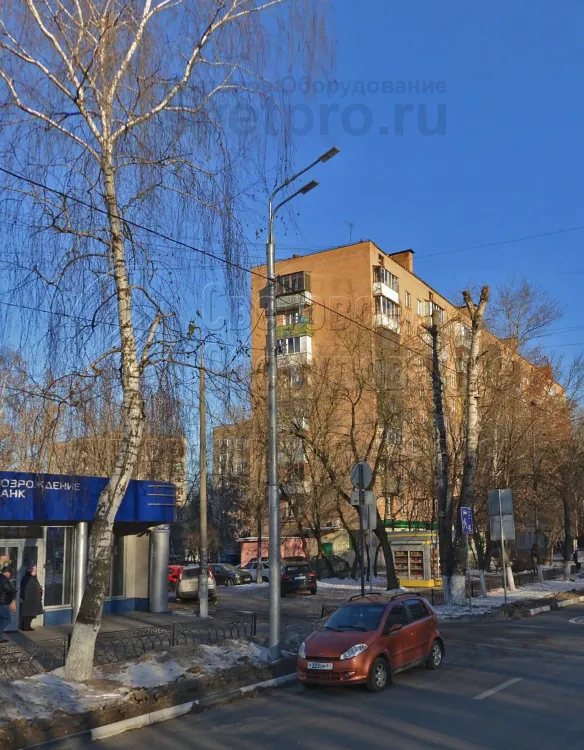

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
---|---|---|---|---|---|---|---|---|
ТП-1000-11,0/13,5-01**-лк | 1381 | О4 | 1000 | 11000 | 2500 | 4500 | 325 | 273 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Трубчатые опоры прямостоечного типа ТП-1000-11 устанавливаются для организации наружного освещения на улицах, автодорогах, ж/д платформах. Возможность внутренней и воздушной прокладки провода позволяет устанавливать столбы для подвеса силовых проводов, обустройства контактной сети городского транспорта.

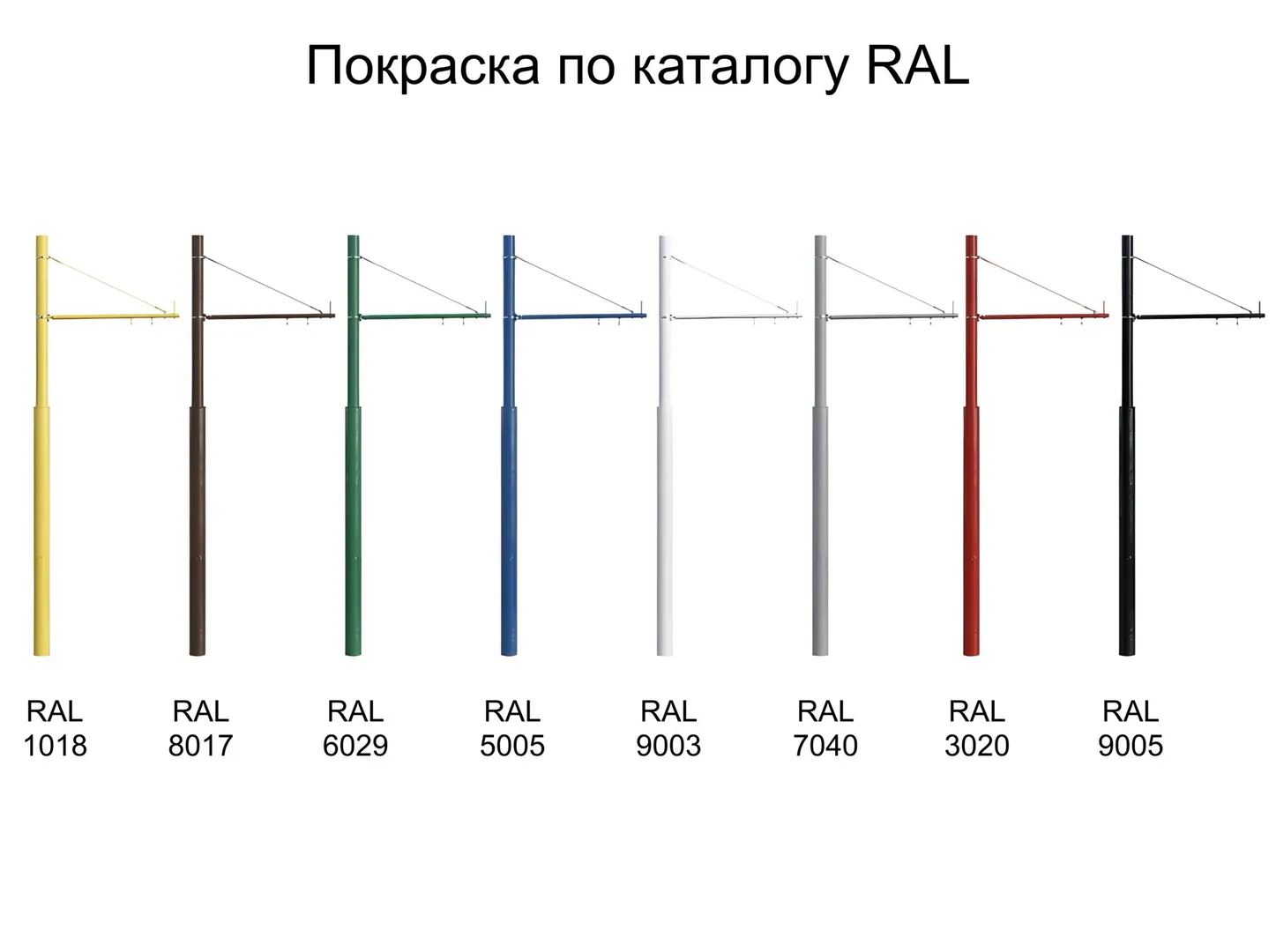

Изготовление опоры выполняется с использованием двух стальных труб, разный диаметр которых создает ступенчатую конструкцию. В месте стыковки трубы свариваются надежным швом. Для исключения развития коррозии и защиты изделия от внешнего воздействия факторов среды металл обрабатывается горячим цинкованием. Дополнительно опора может окрашиваться краской с возможностью выбора цвета по каталогу RAL. Срок службы изделия с такой обработкой – 30 лет.
Столбы монтируются в подготовленный котлован, параметры которого рассчитываются по весу конструкции, условиям эксплуатации и свойствам грунта. Опора выравнивается, после чего основание заливается бетоном.
