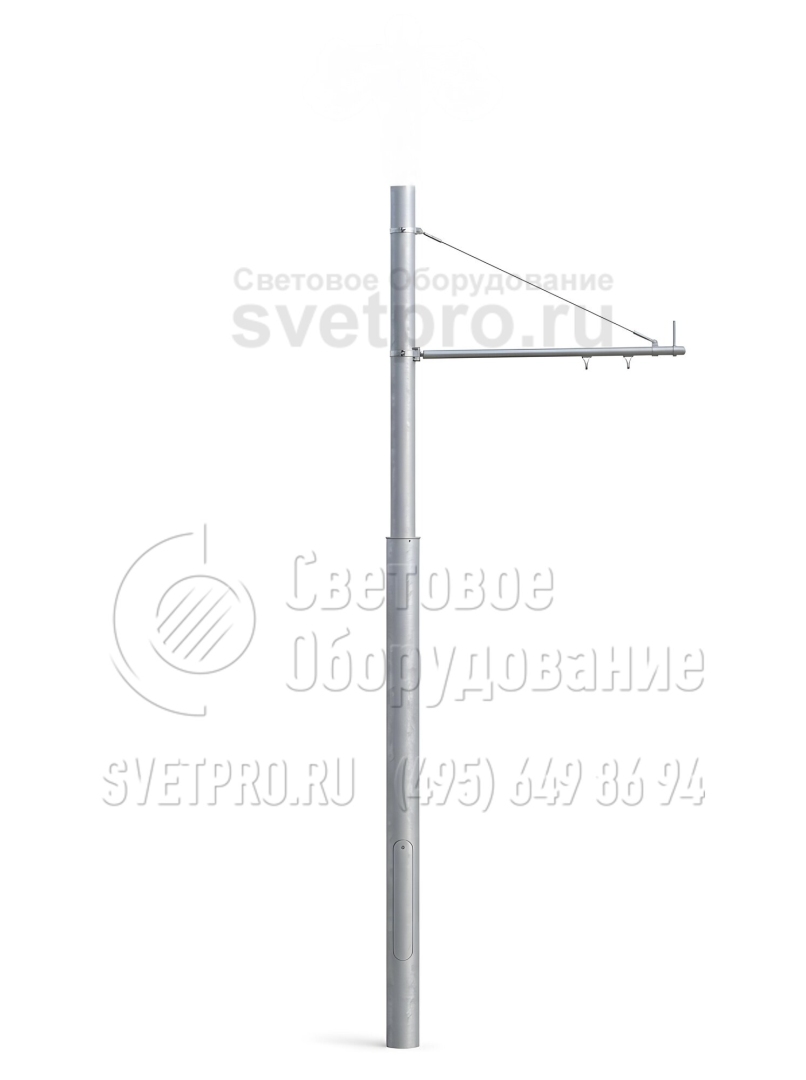

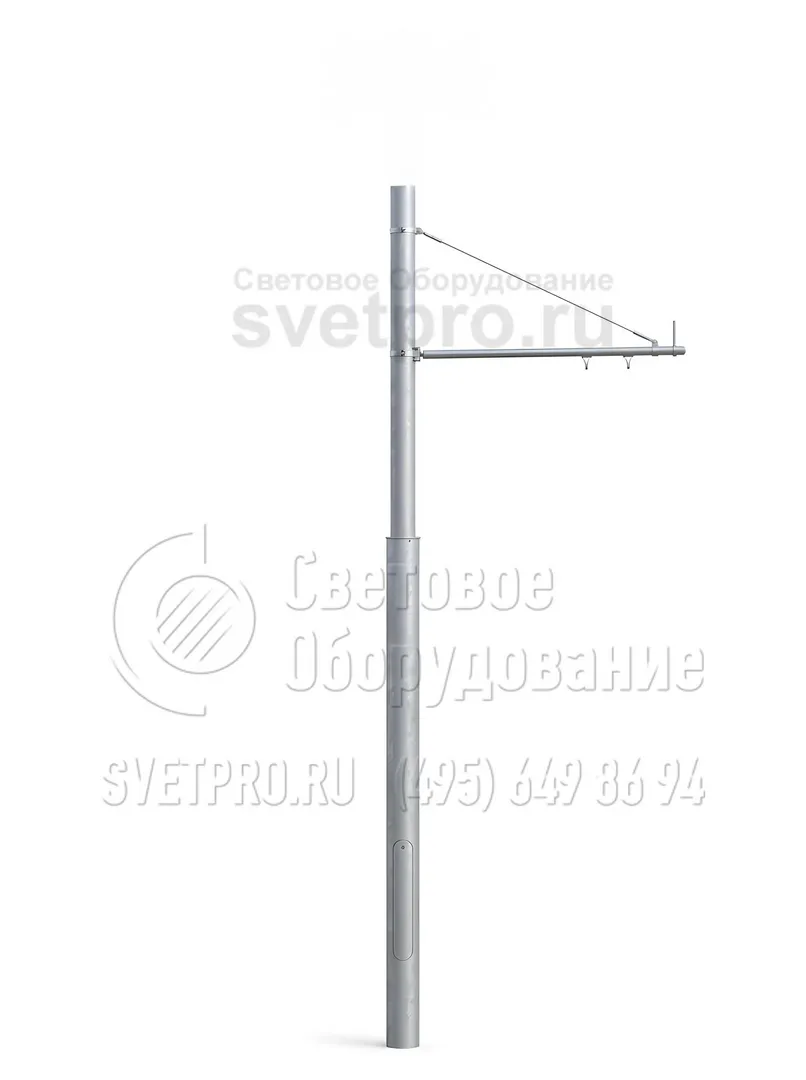

ТП-400-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ТП-400-9 |
Установка: | В подготовленный котлован. |
Материал: | Трубный прокат |
Нижний диаметр: | 219 мм |
Верхний диаметр: | 168 мм |
Вес: | 657 кг |
Высота: | 9 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?

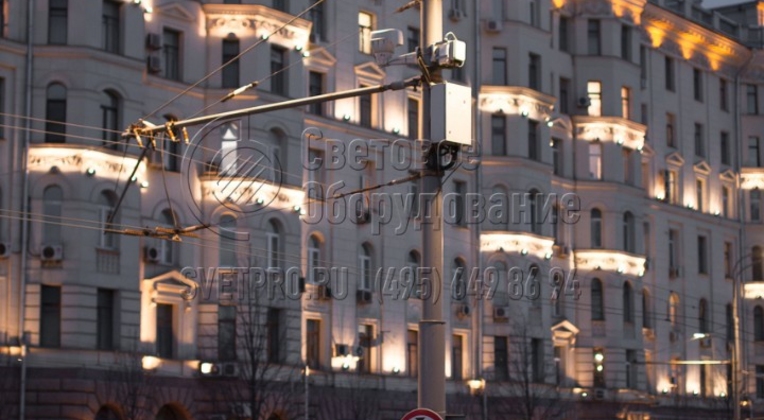

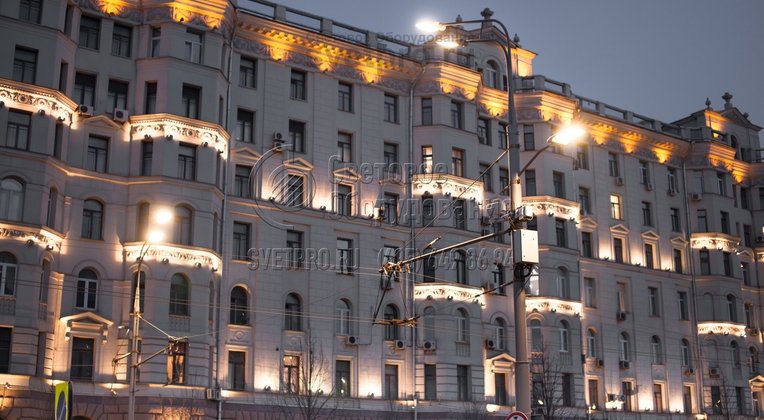

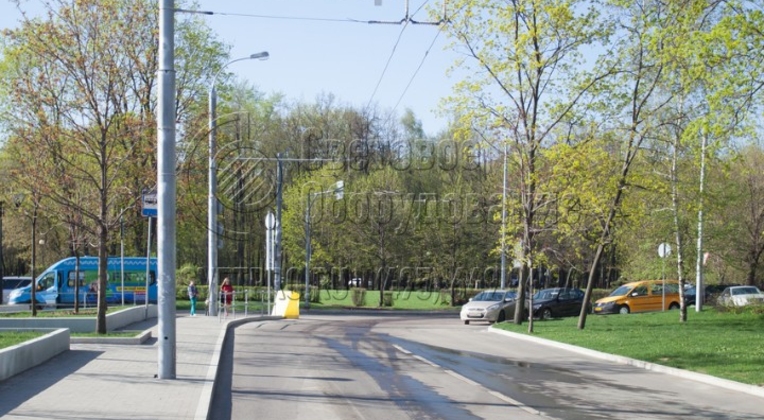

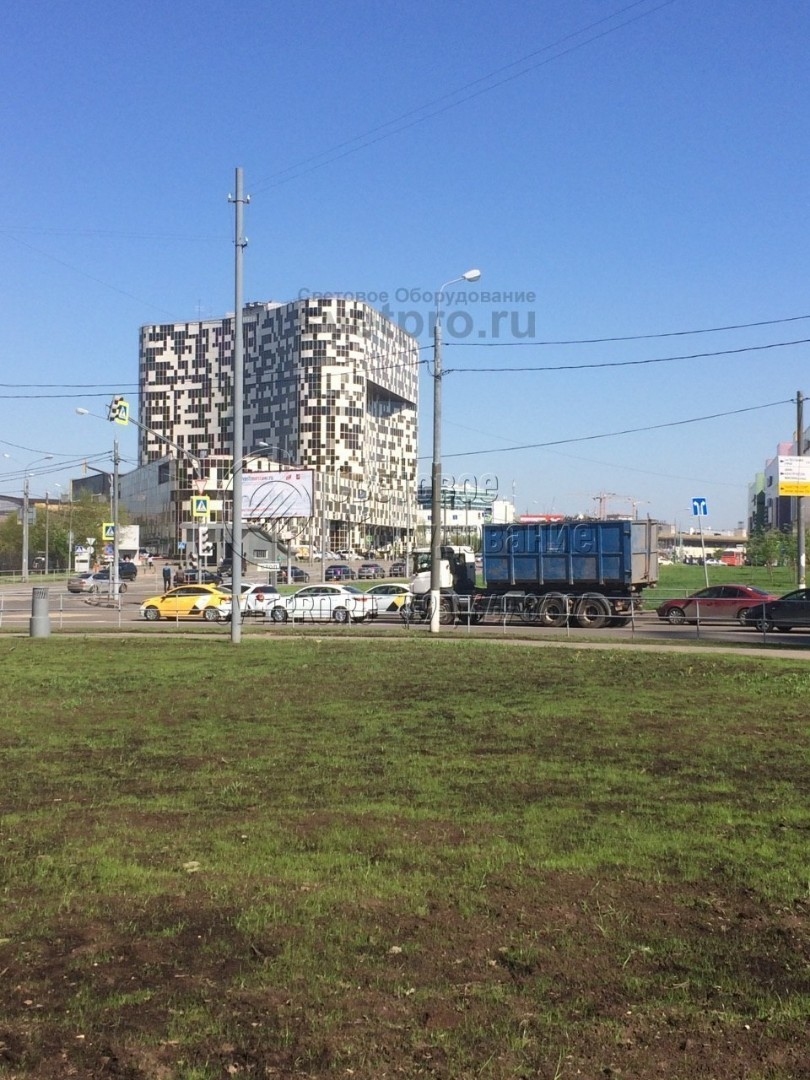

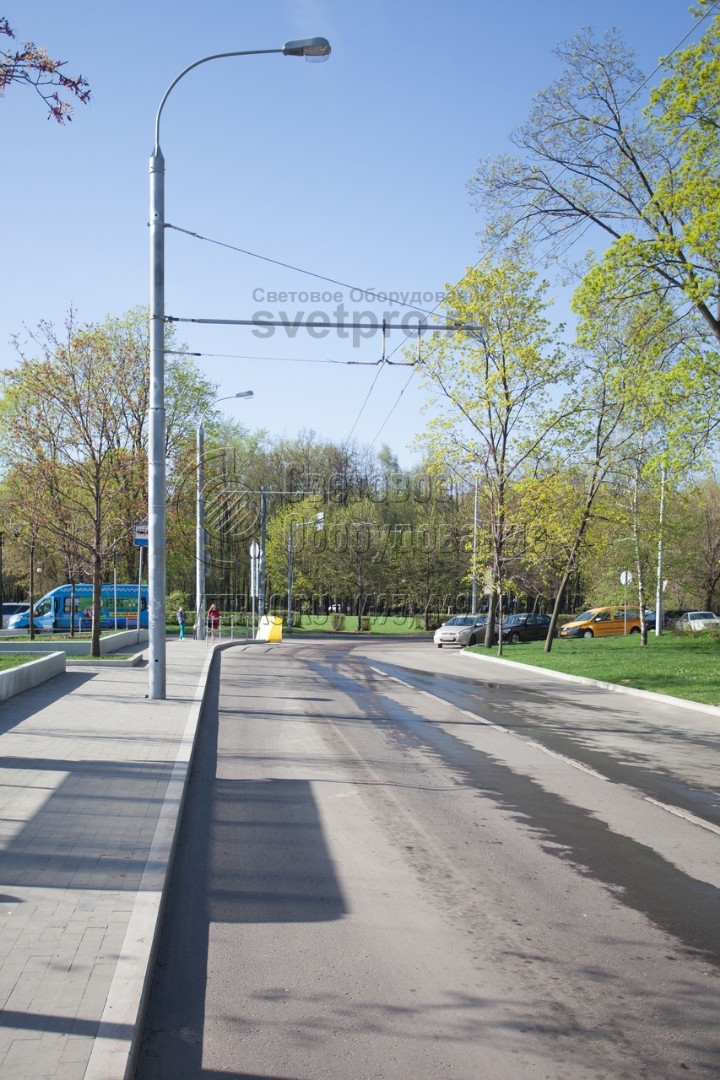

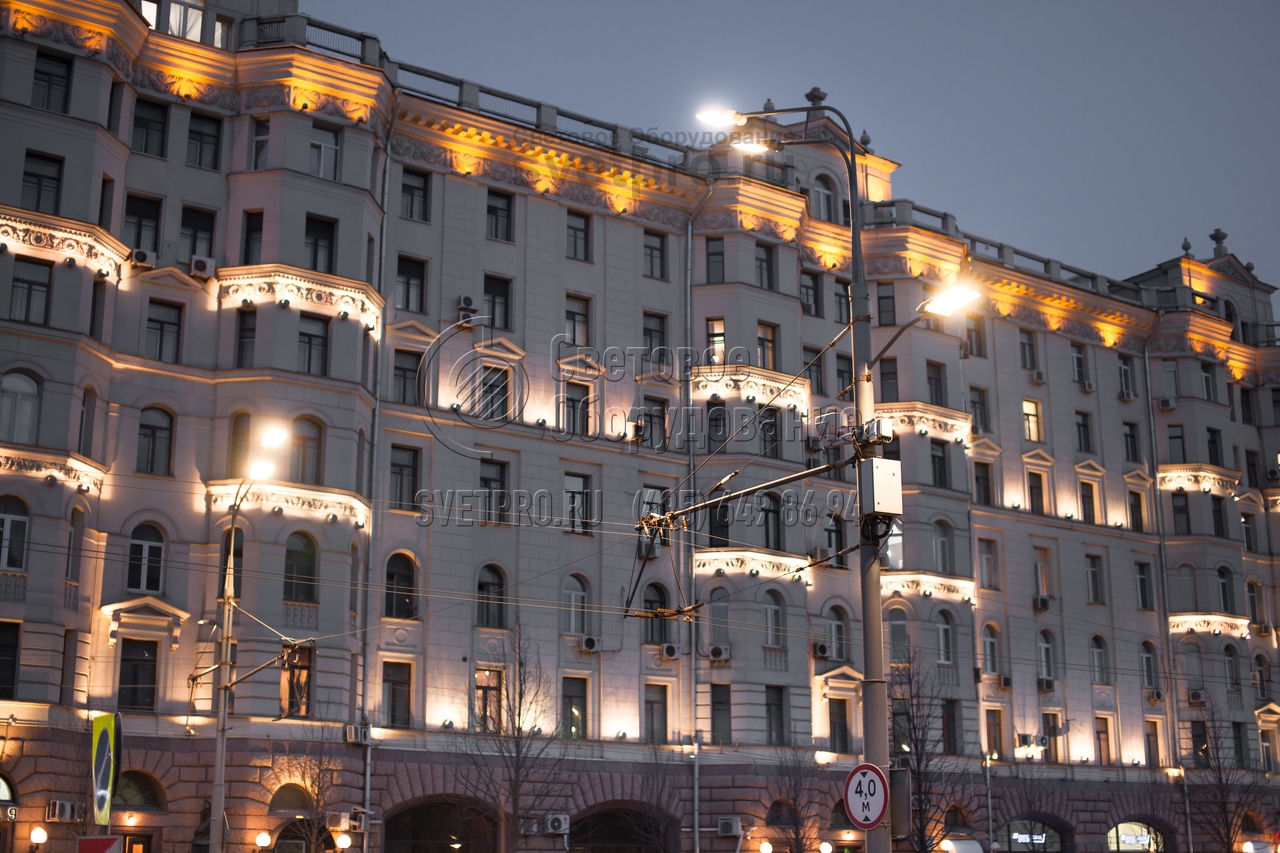

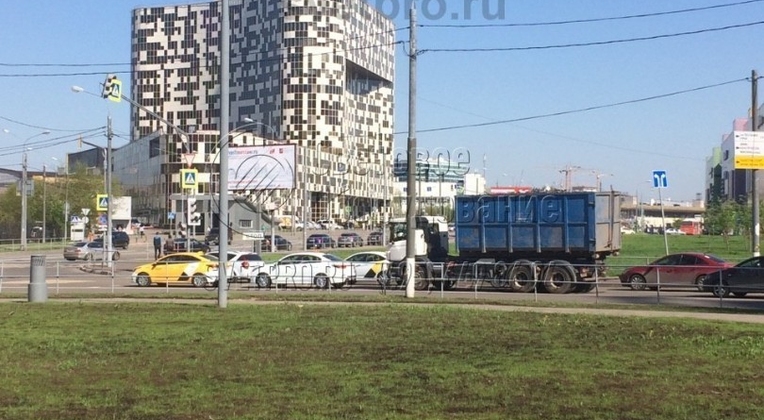

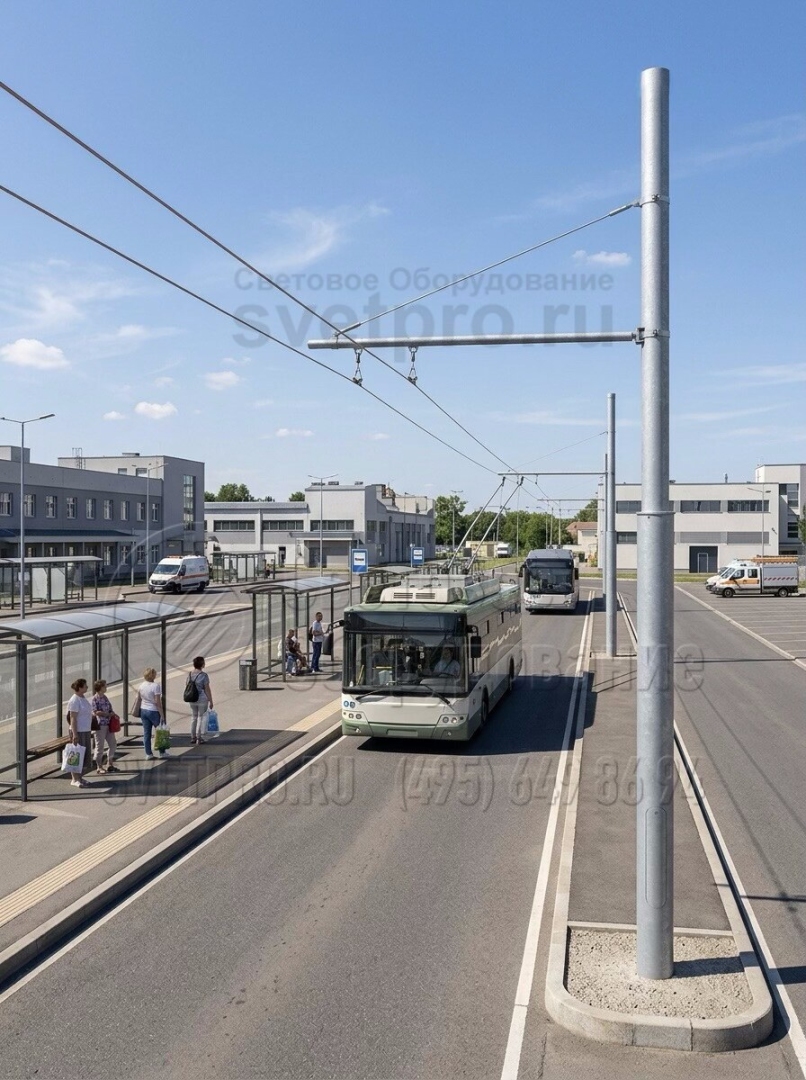

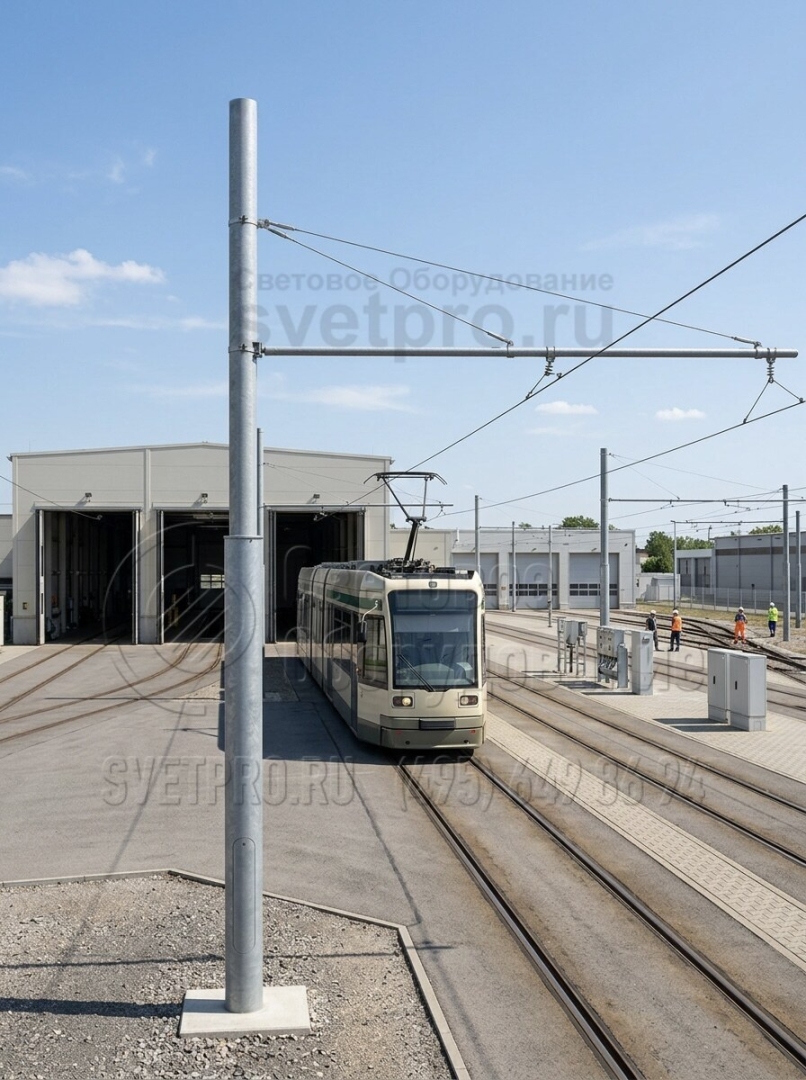

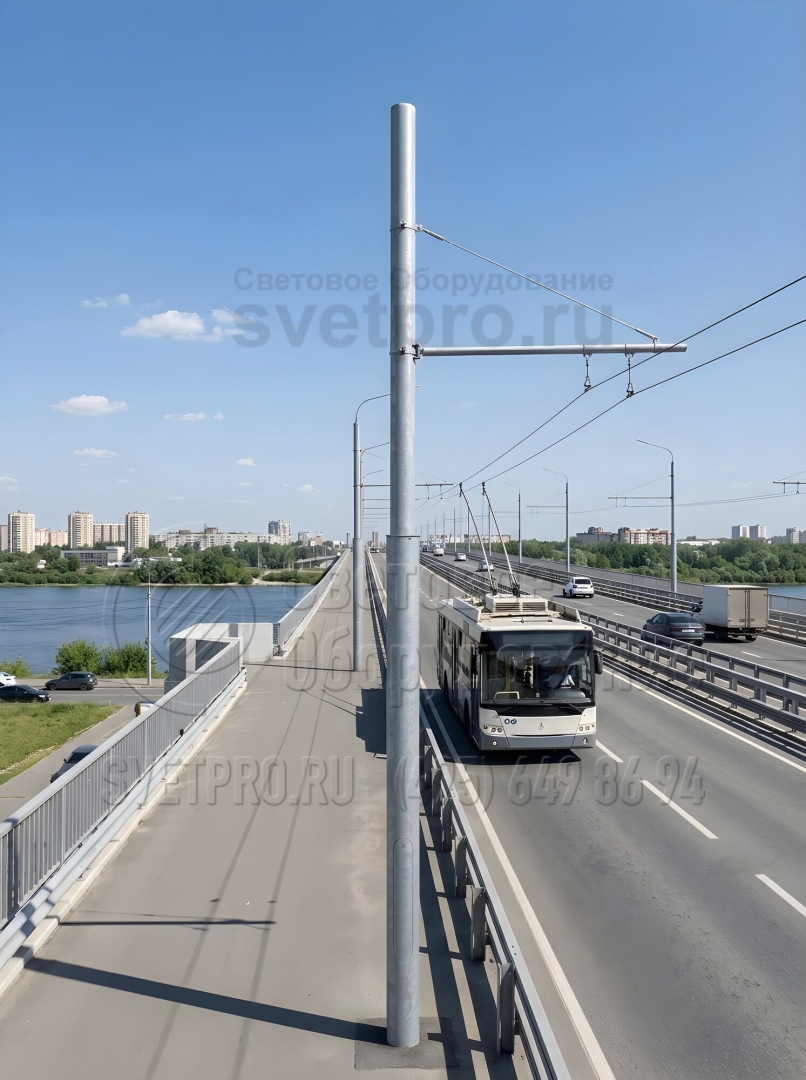

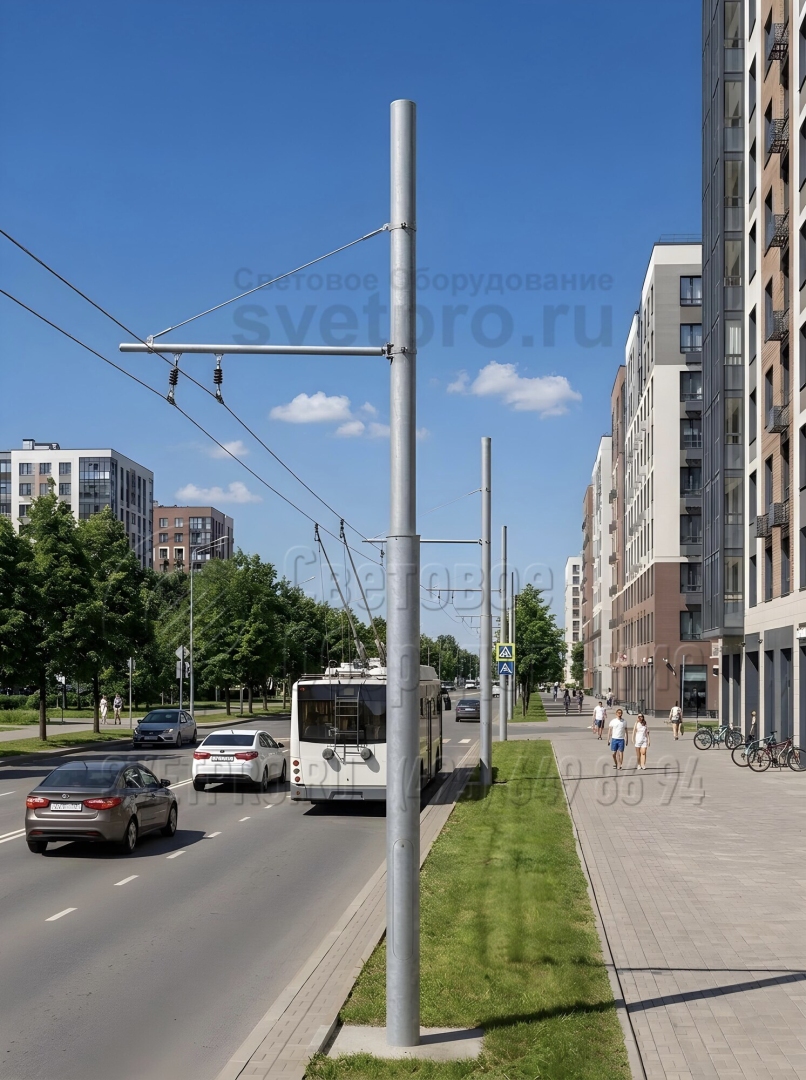

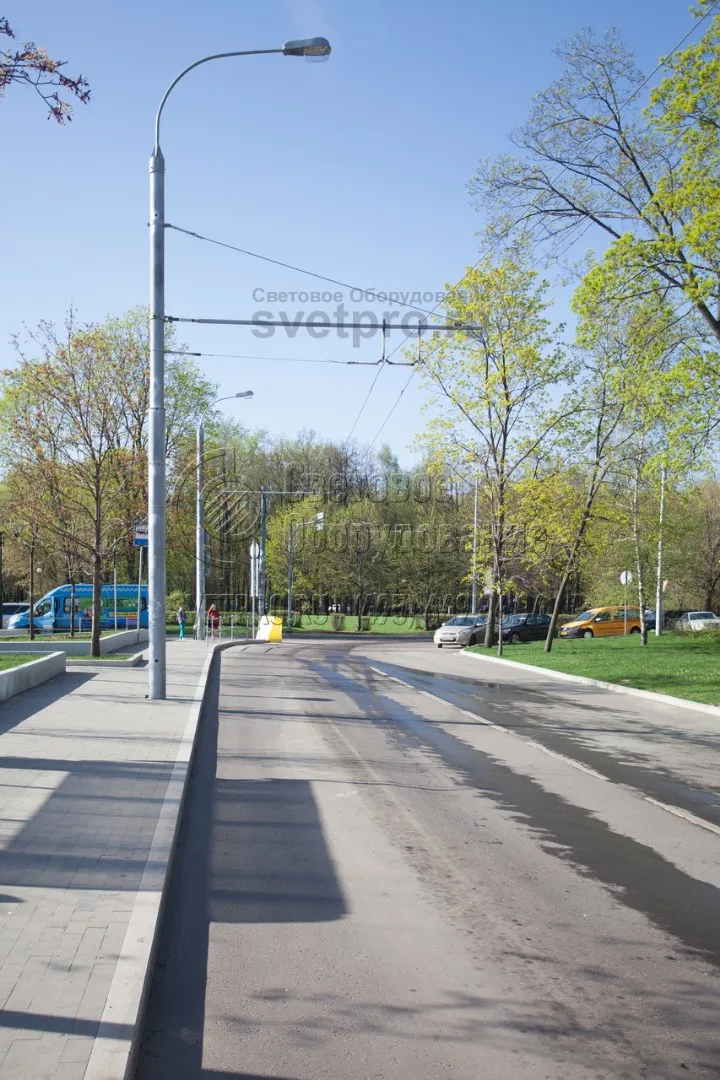

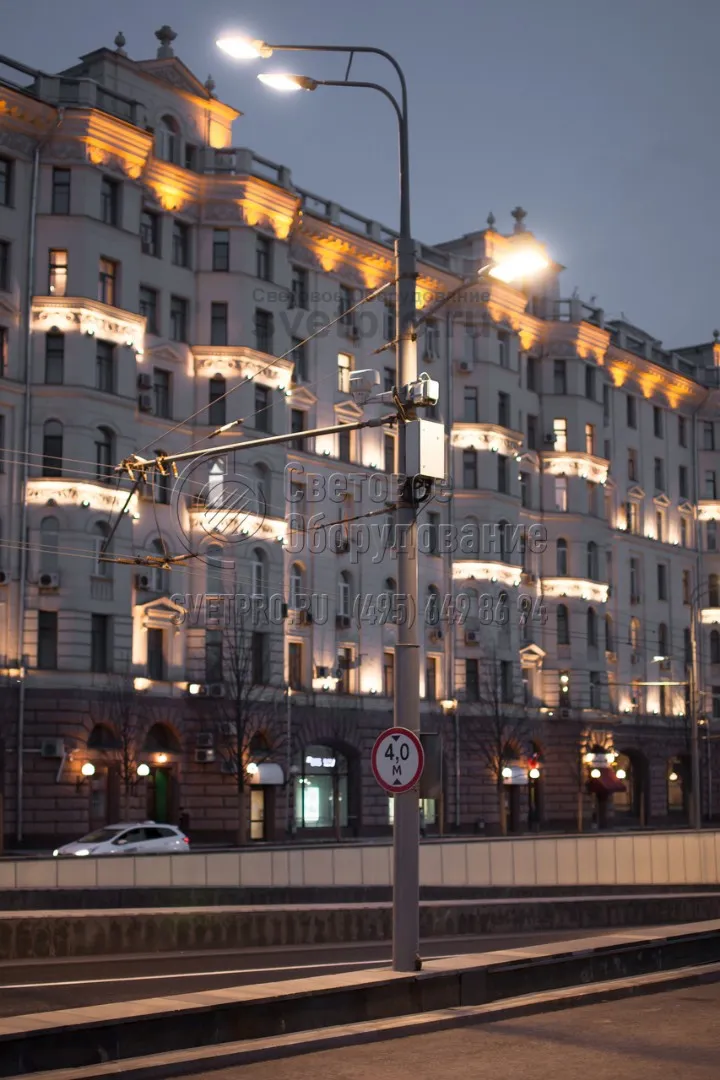

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
---|---|---|---|---|---|---|---|---|
ТП-400-9,0/11,0-01**-ц | 657 | О2 | 400 | 9000 | 2000 | 4000 | 219 | 168 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Опорная силовая конструкция прямостоечного типа ТП-400-9 устанавливается для организации освещения на площадях, вдоль автодорог с различной плотностью транспортного потока, а также применяется для прокладки контактной электротранспортной сети. Конструкция рассчитана на значительные нагрузки, за счет возможности подземной и воздушной прокладки кабеля ее также используют для подвеса СИП, размещения рекламных вывесок.

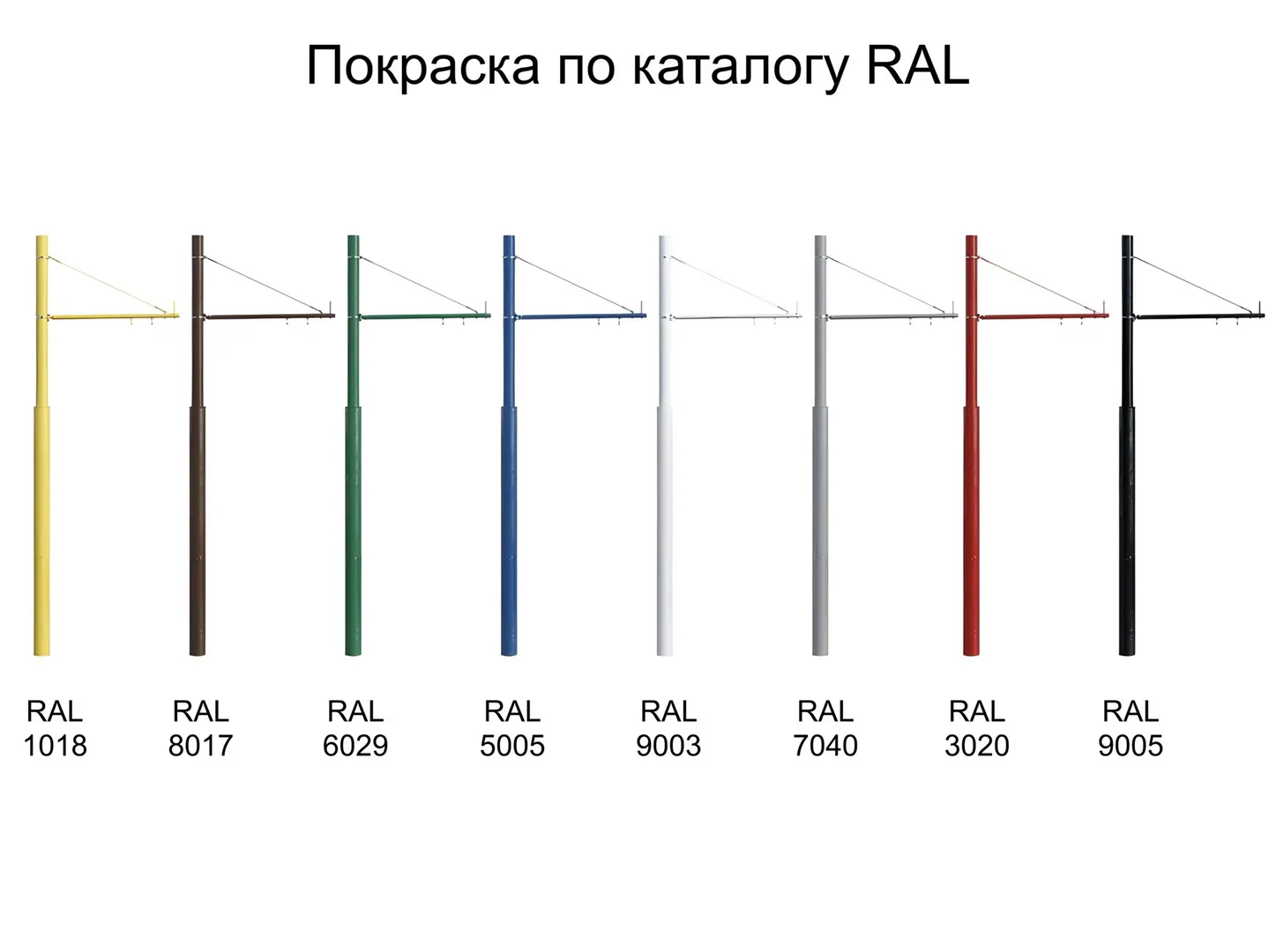

Конструкция опорного столба состоит из двух стальных труб. Использование трубного проката разного диаметра создает ступенчатый ствол, место стыков сваривается прочным швом. Для предотвращения развития коррозии и защиты изделия от негативных факторов поверхность столба обрабатывается горячим цинкованием, что продляет срок эксплуатации службы до 30 лет. Кроме того, опора может покрываться лакокраской для повышения защиты металла и придания изделию декоративного вида.
Установка столба выполняется в котлован с последующей заливкой основания бетоном.
