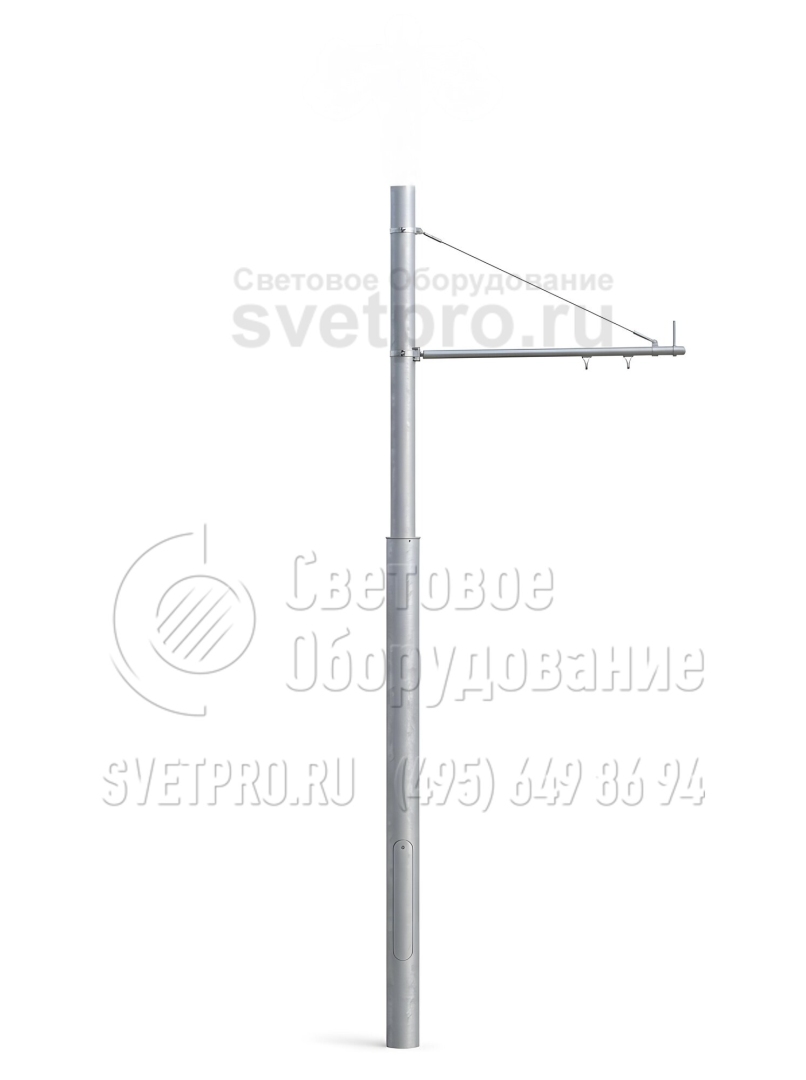

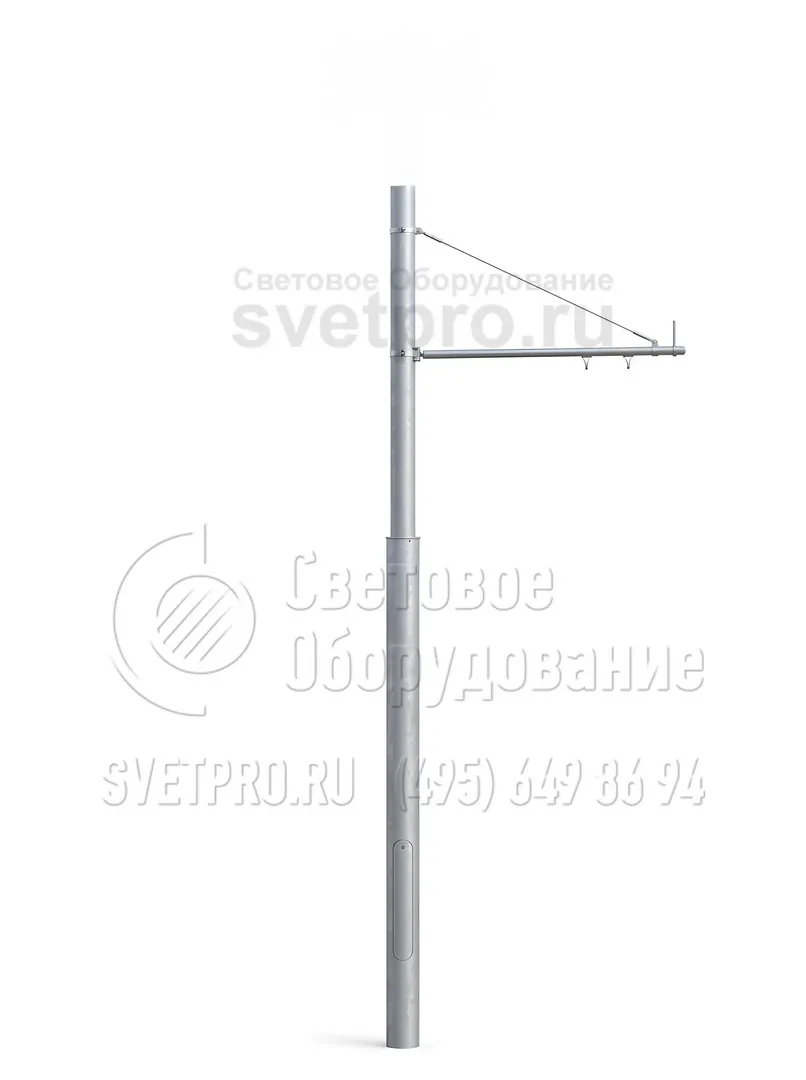

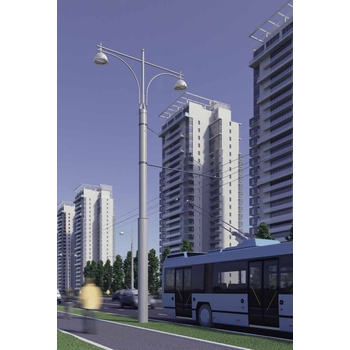

ТП-1200-10 Опора контактной сети прямостоечная трубчатая высота 10 метров

Область применения: |
|
Назначение: |
|
Артикул производителя: | ТП-1200-10 |
Установка: | В подготовленный котлован. |
Материал: | Трубный прокат |
Покрытие: | Горячее цинкование |
Нижний диаметр: | 325/426 мм |
Верхний диаметр: | 273/325 мм |
Вес: | 870/1058 кг |
Высота: | 10 м |

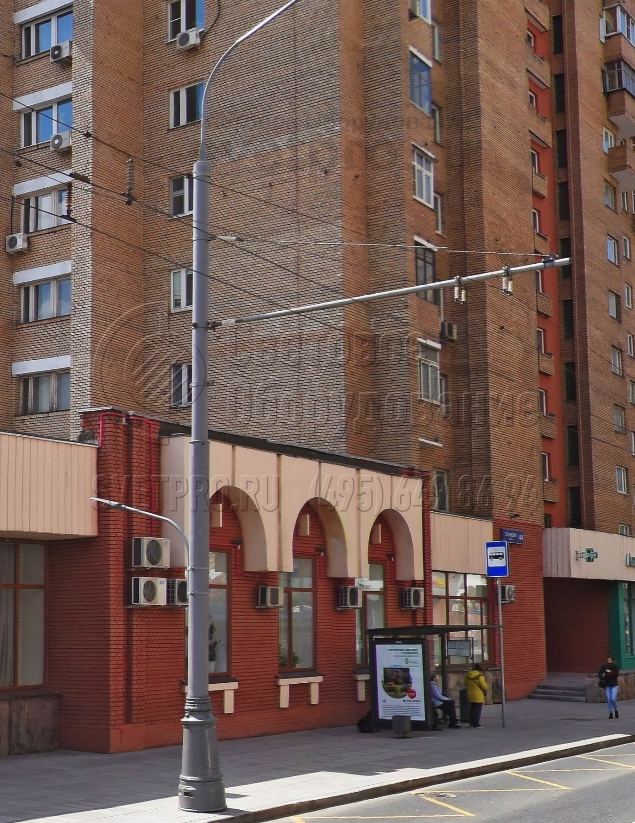

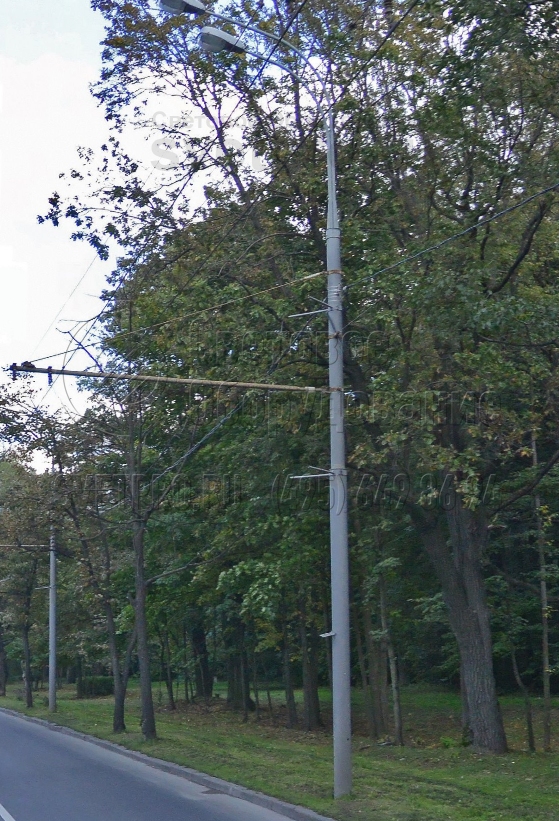

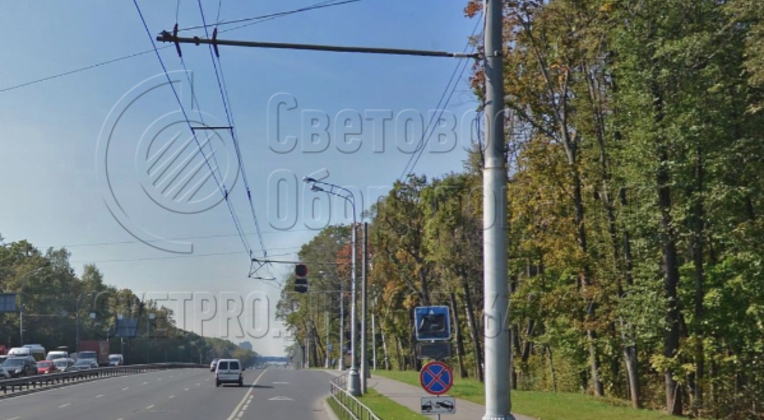

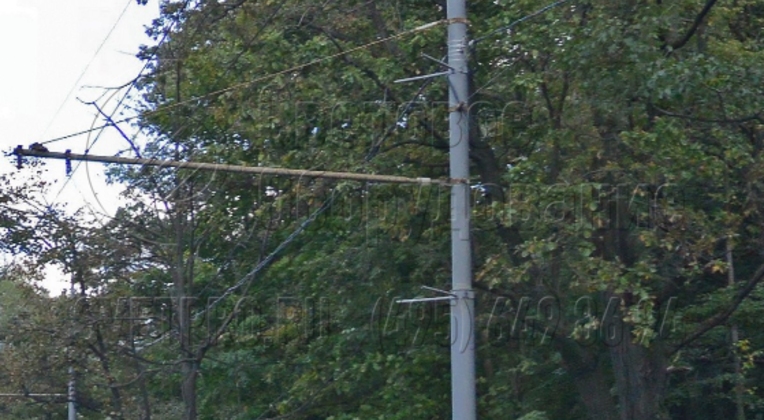

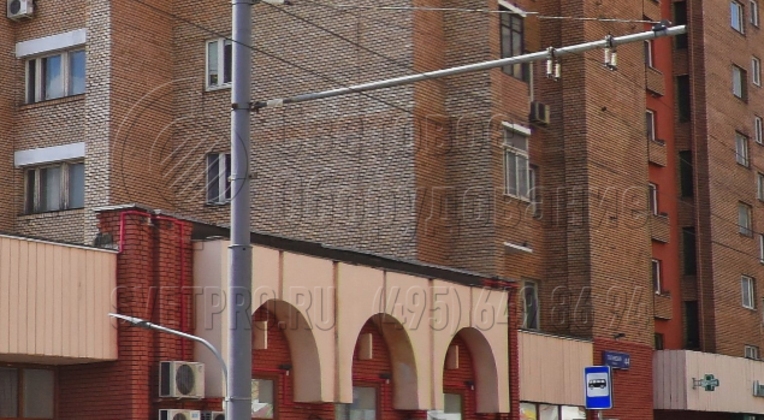

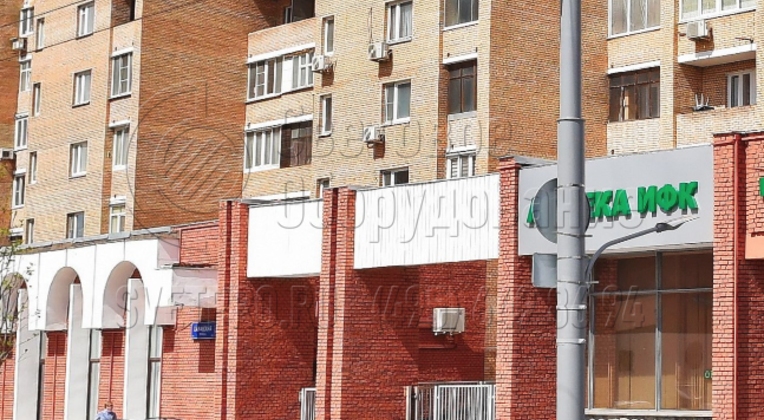

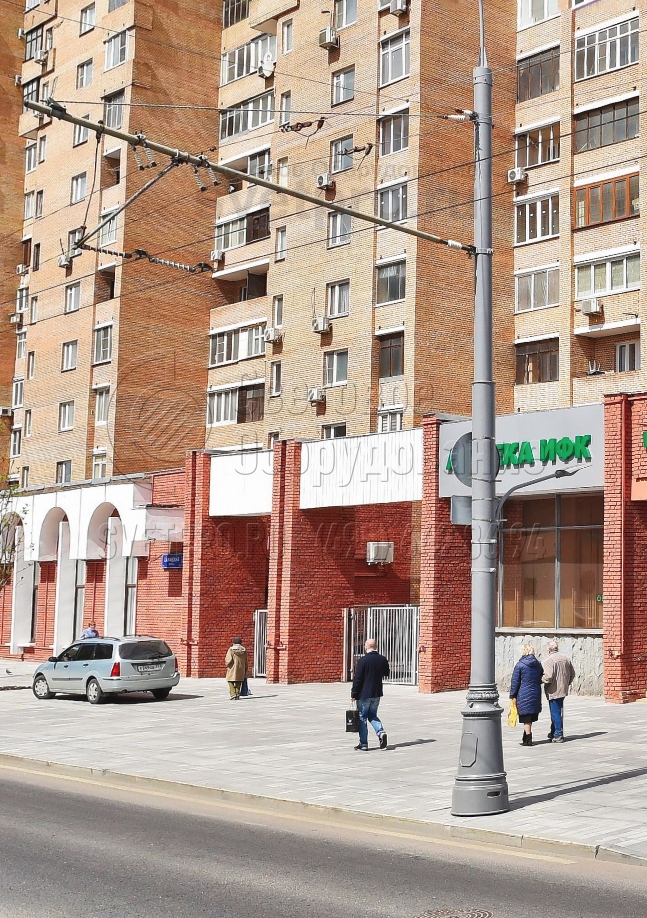

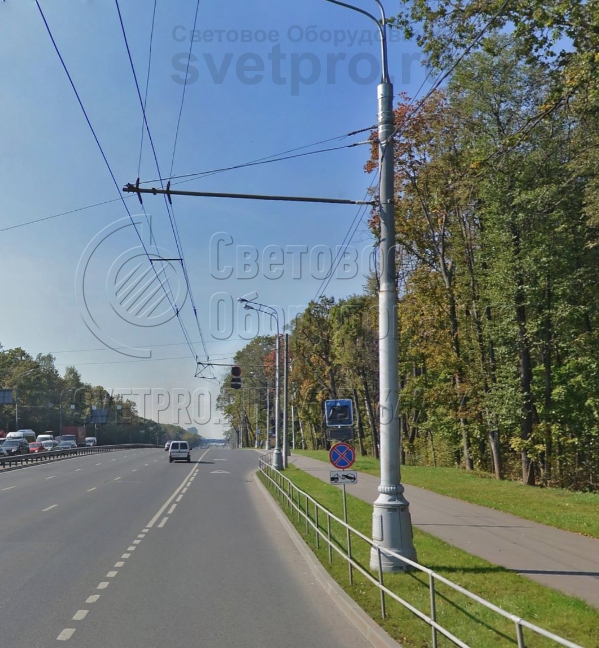

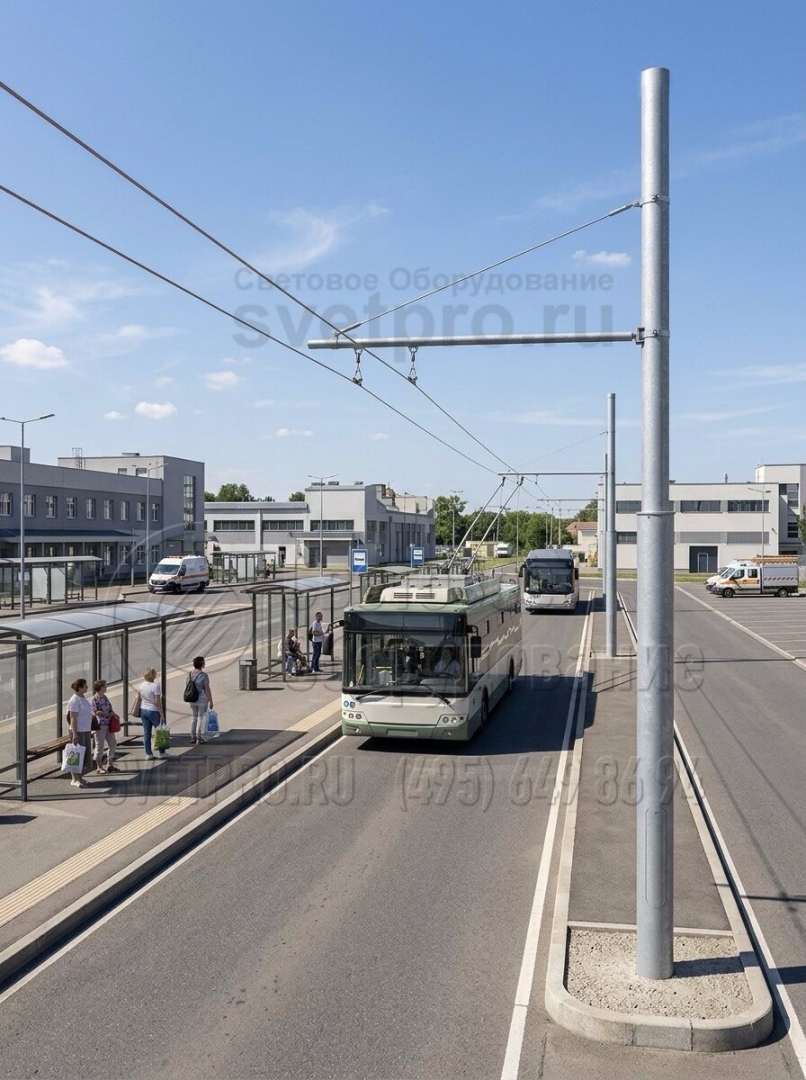

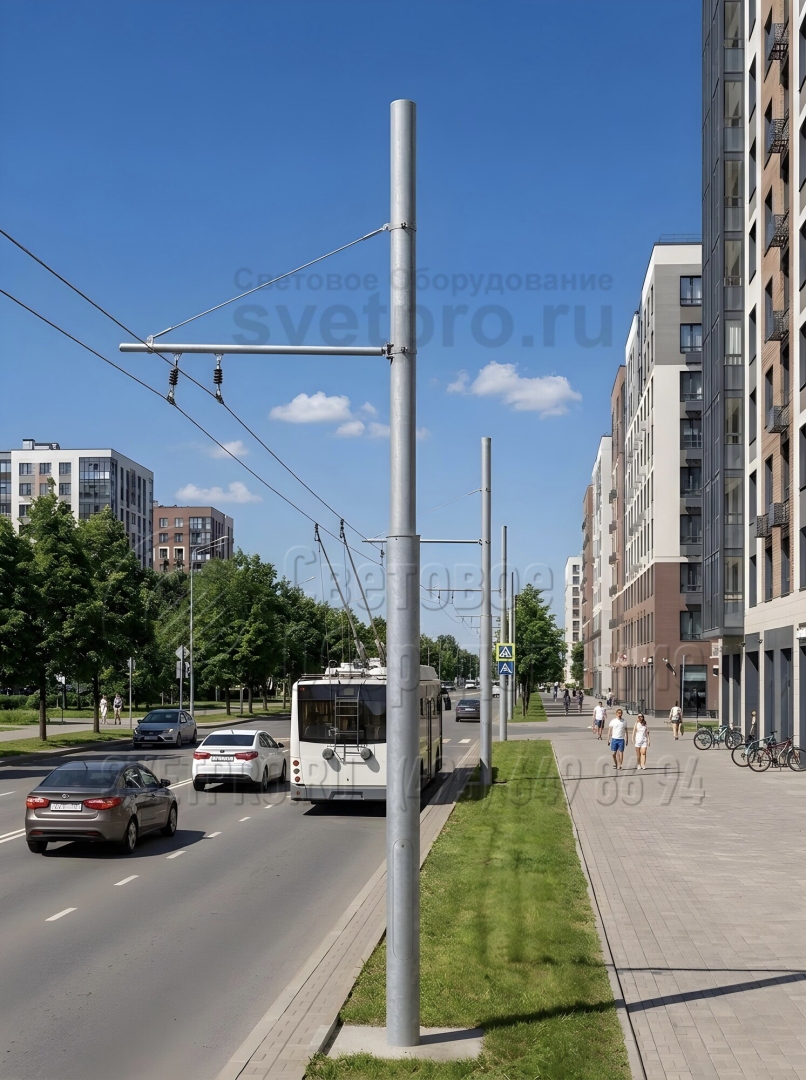

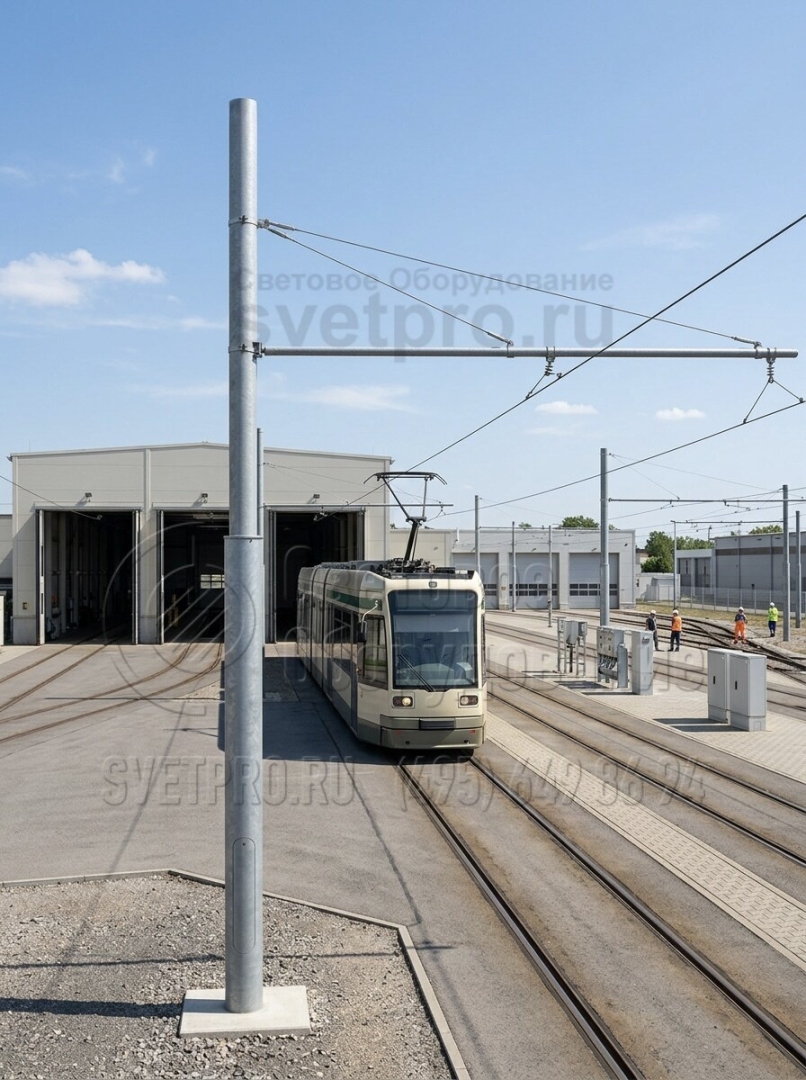

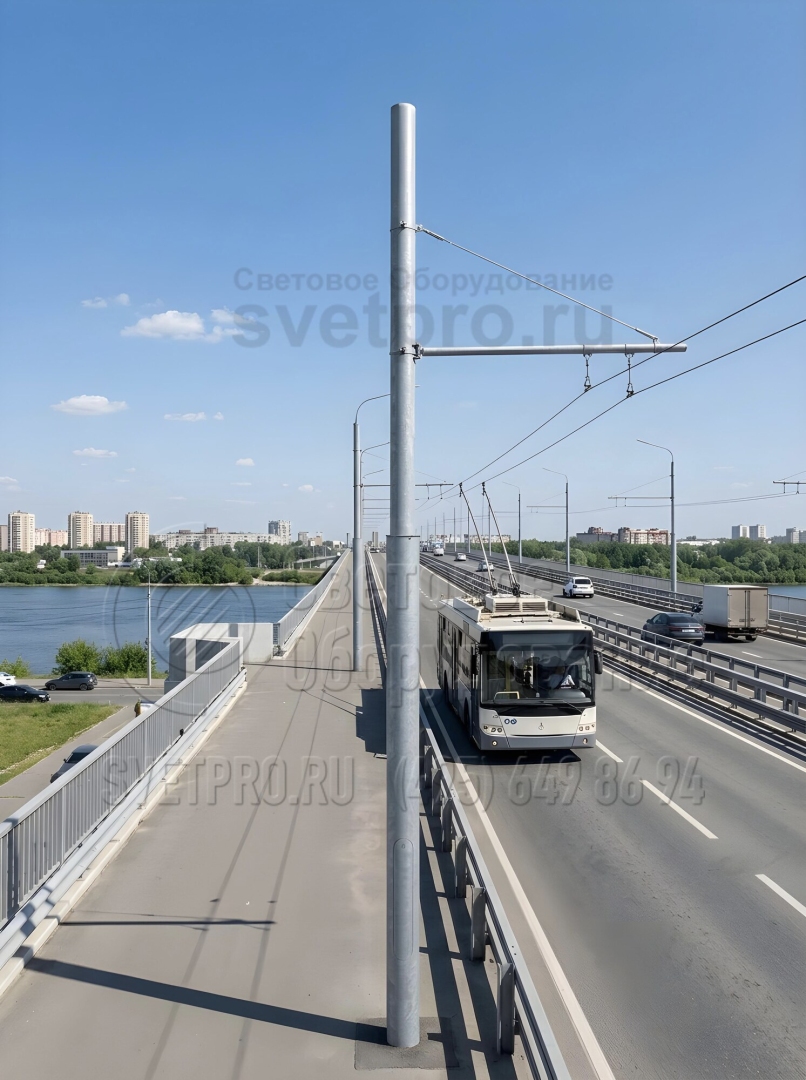

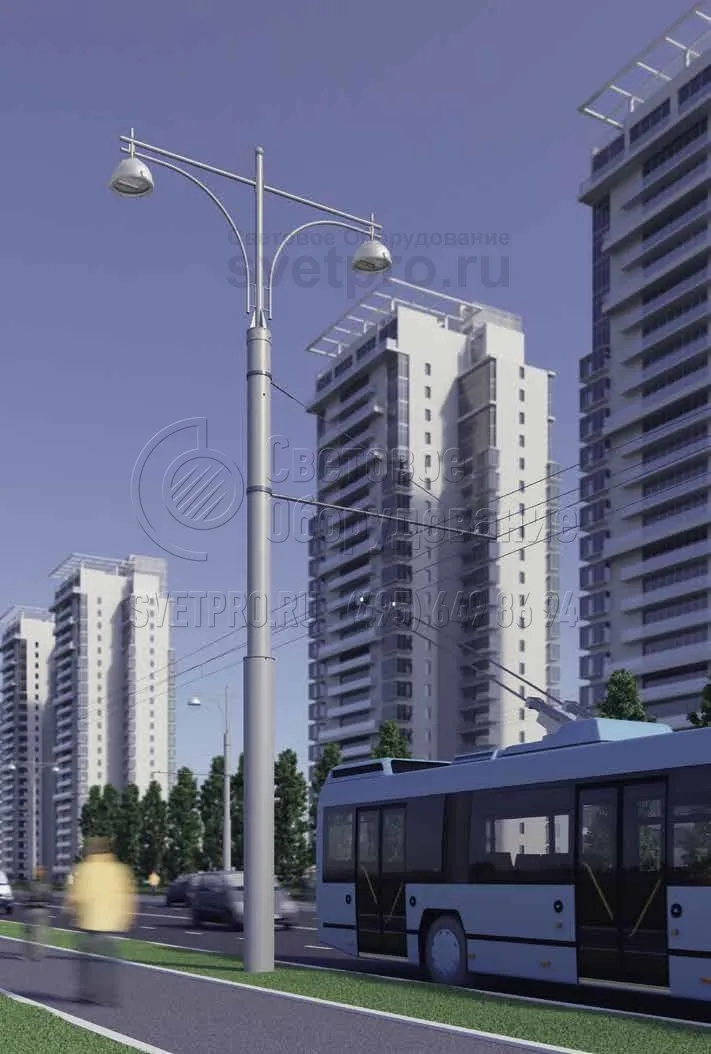

Фото с объектов

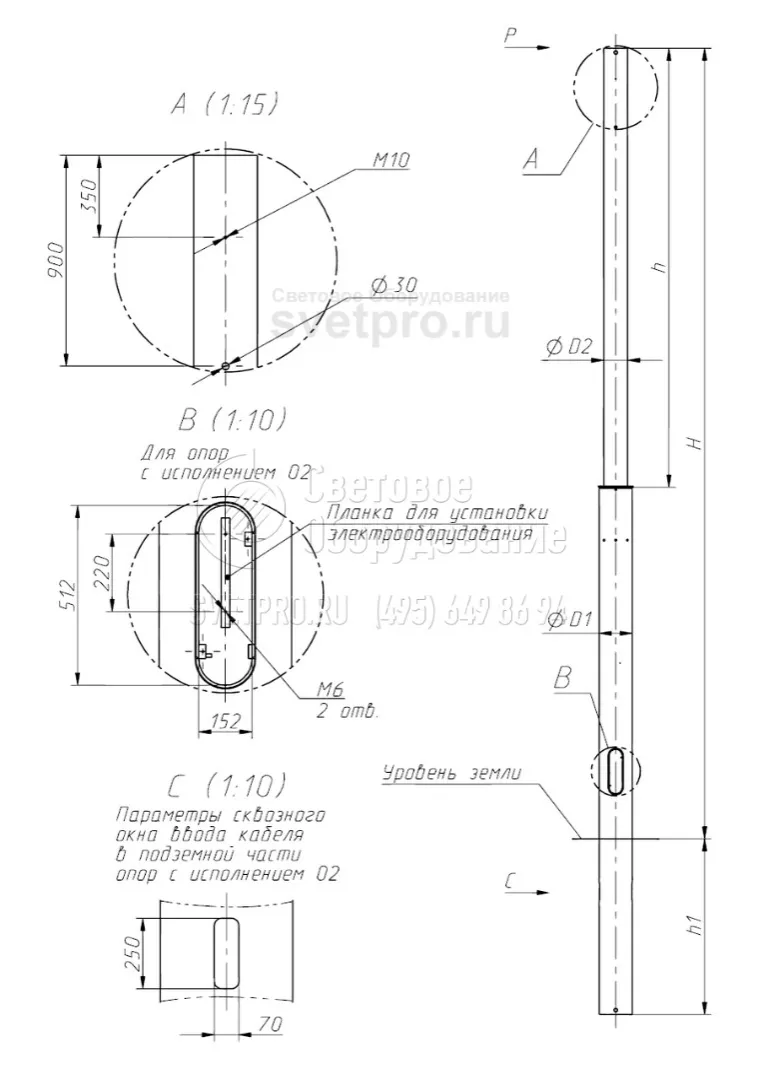

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
---|---|---|---|---|---|---|---|---|
ТП-1200-10,0/12,5-01**-лк | 870 | О4 | 1200 | 10000 | 2500 | 5000 | 325 | 273 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Опоры прямостоечного типа ТП-1200-10 устанавливаются на площадях, автодорогах с разной интенсивностью движения, ж/д платформах для организации требуемого уровня освещения в ночное время. Конструкция столбов позволяет использовать их для воздушной и внутренней прокладки кабеля, подвеса СИП, размещения рекламных щитов, дорожных знаков.

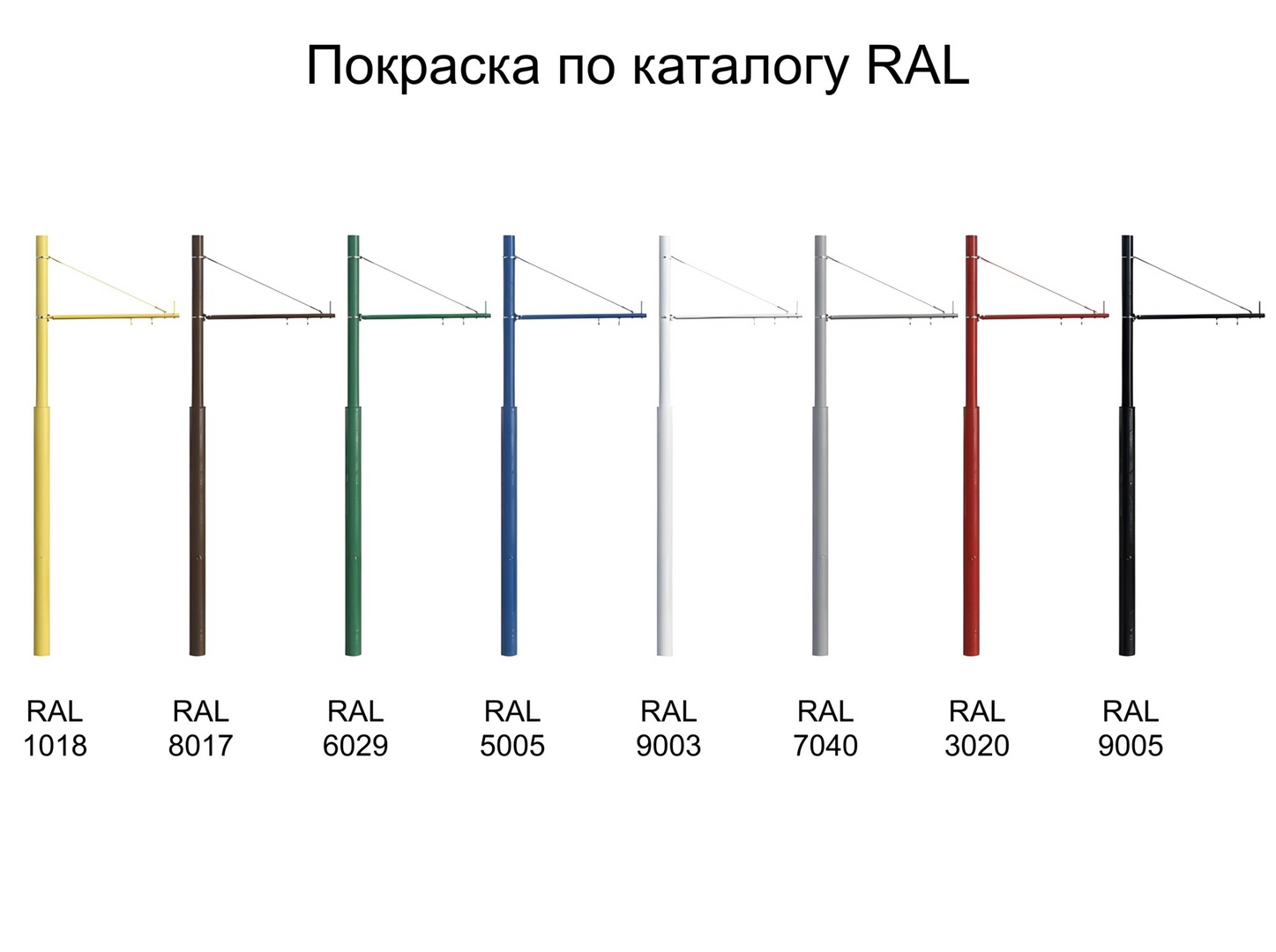

Основу конструкции опор ТП-1200-10 составляют трубы из стали, имеющие разный диаметр, что позволяет создать ступенчатый ствол. Место стыковки труб фиксируется сваркой. Для предотвращения развития коррозии и создания надежной защиты изделия от воздействия внешних погодных факторов металл оцинковывается горячим методом. Защитное покрытие может дополняться декоративным слоем из лакокраски, что придает столбам эстетический вид.
Прямостоечные опоры устанавливаются в открытый грунт, параметры котлована рассчитываются по условиям эксплуатации и свойствам грунта. Столбы выравниваются, поверхность котлована заливается бетоном.
