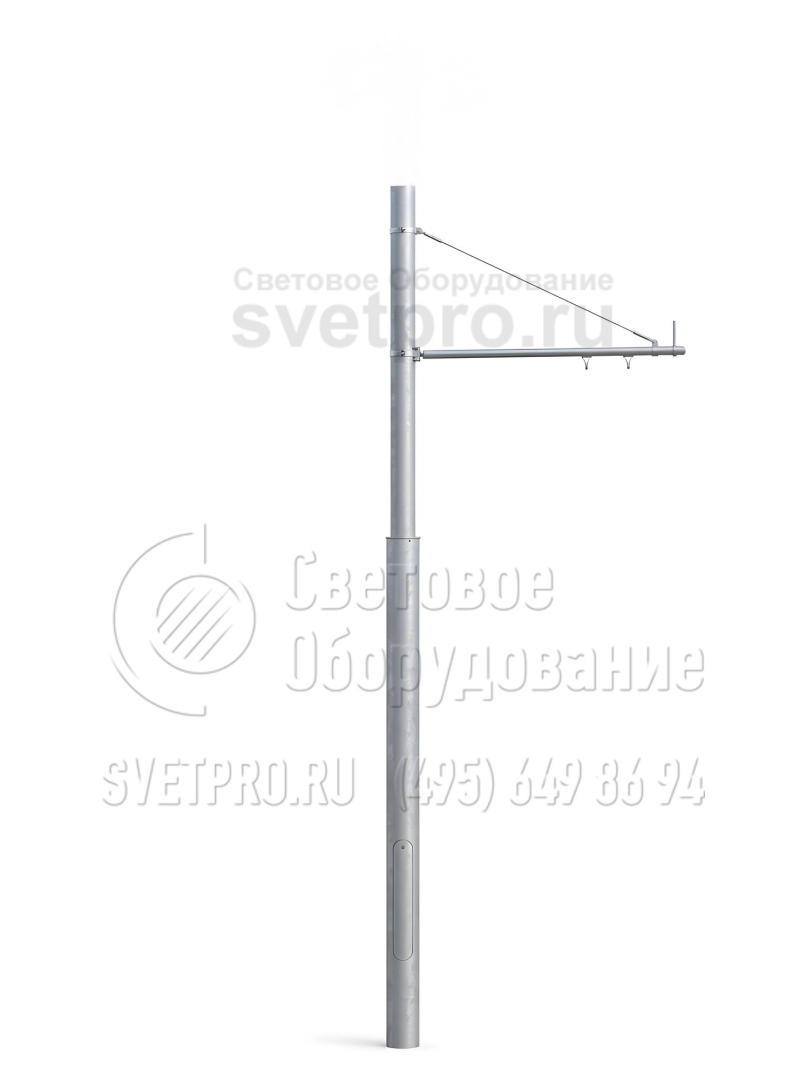

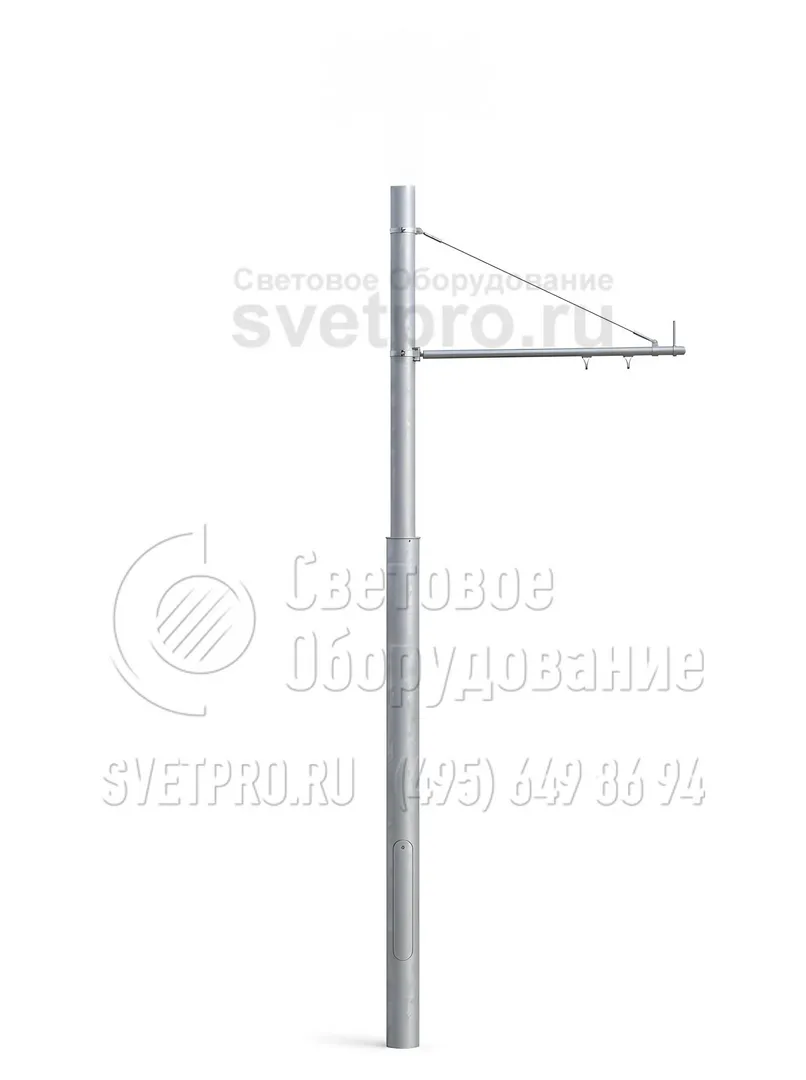

ТП-1300-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ТП-1300-9 |
Установка: | В подготовленный котлован. |
Материал: | Трубный прокат |
Нижний диаметр: | 377 мм |
Верхний диаметр: | 273 мм |
Вес: | 895 кг |
Высота: | 9 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?

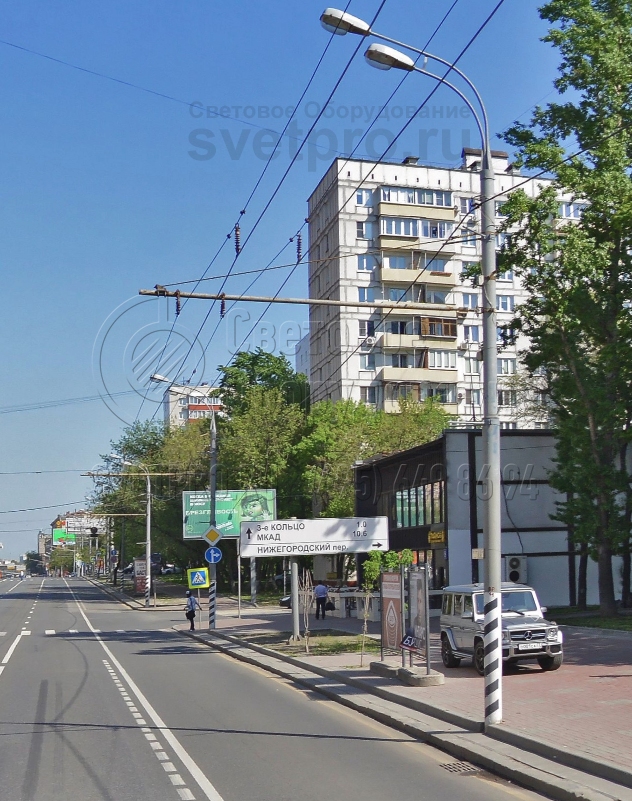

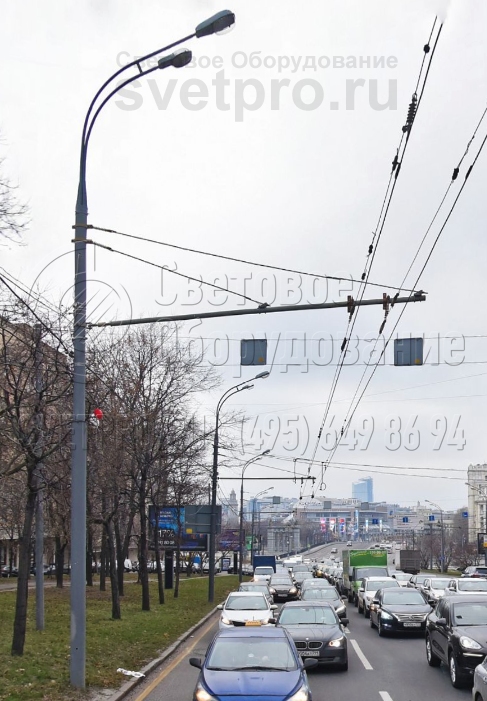

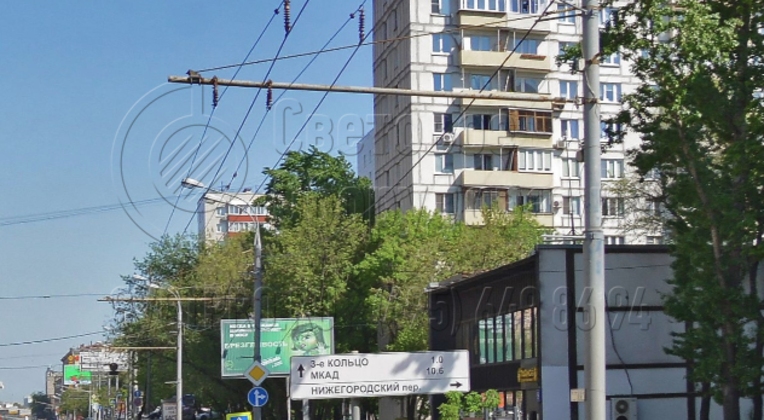

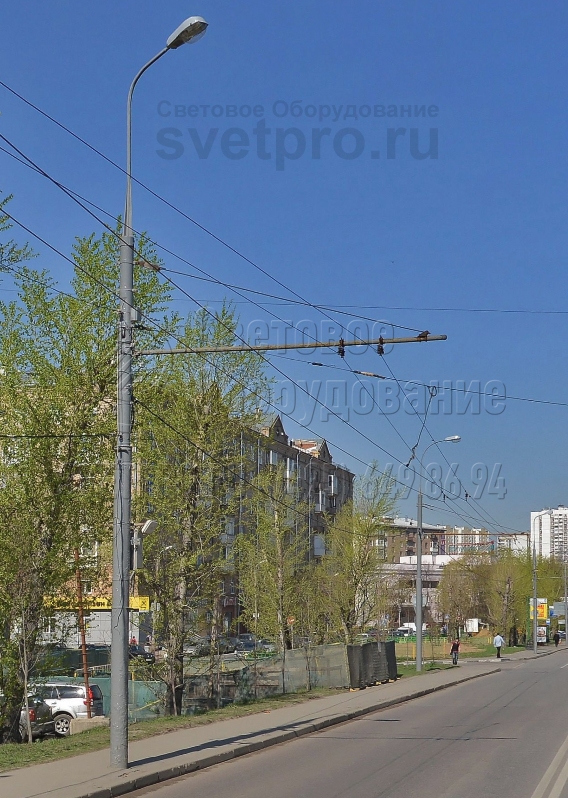

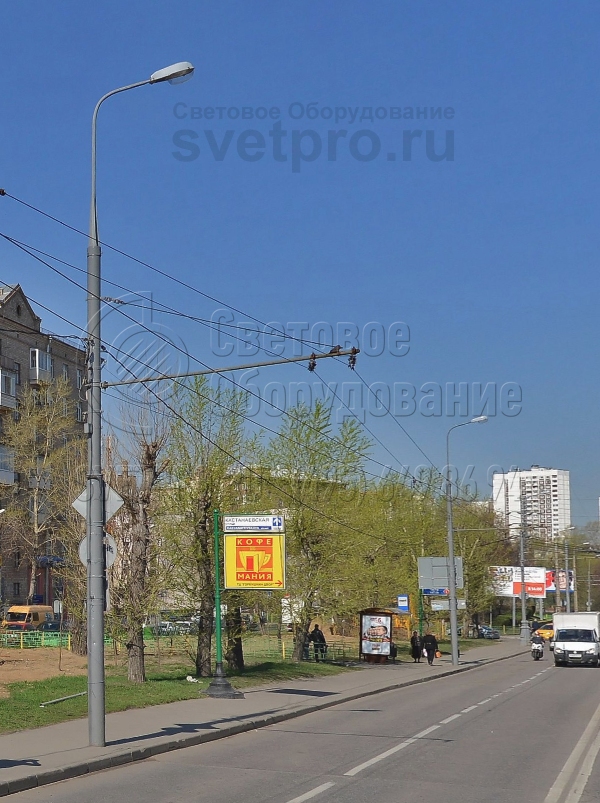

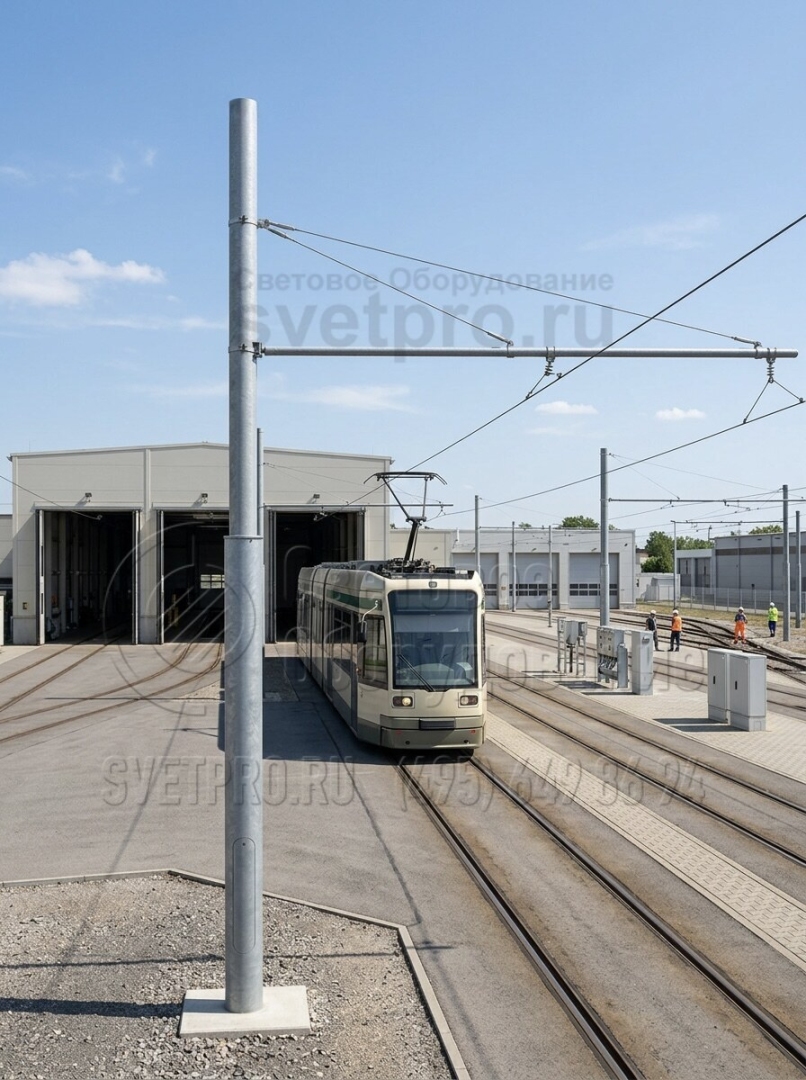

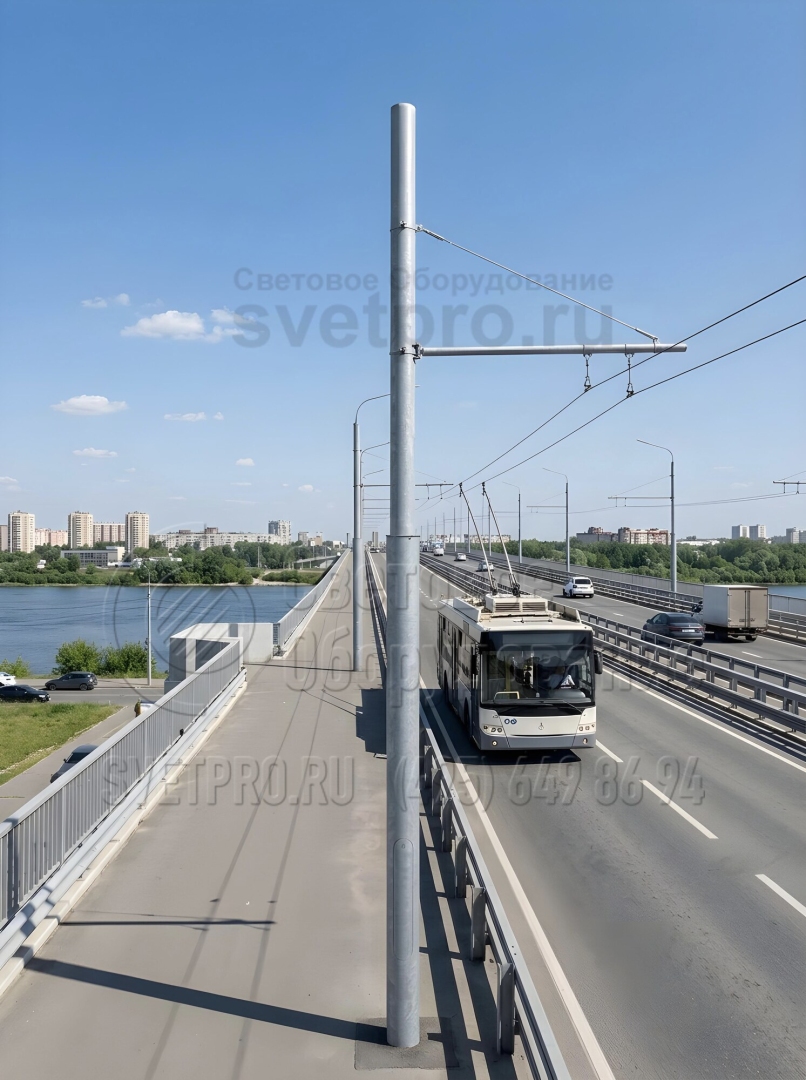

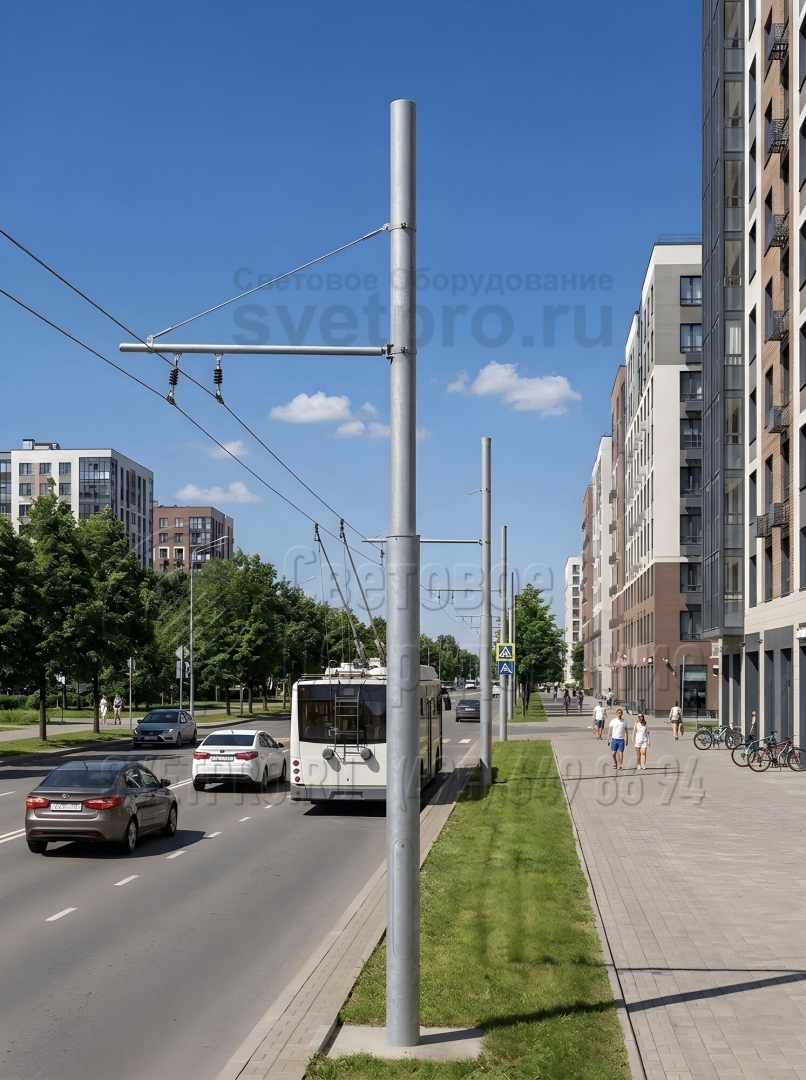

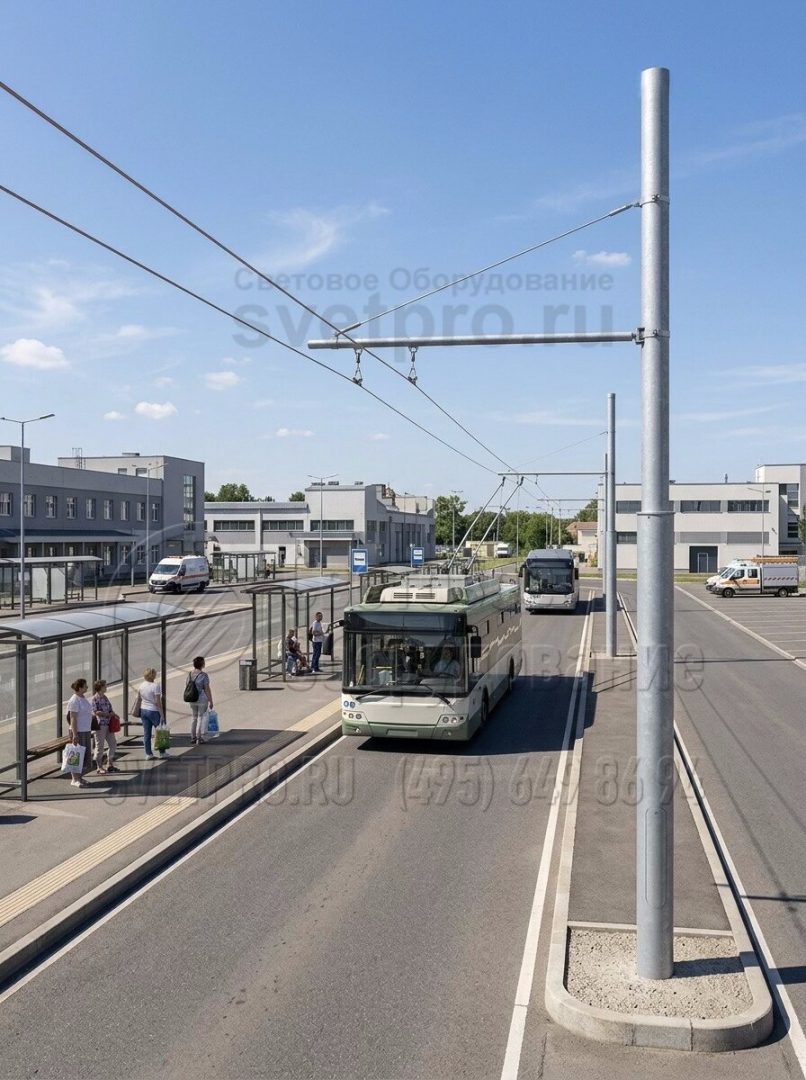

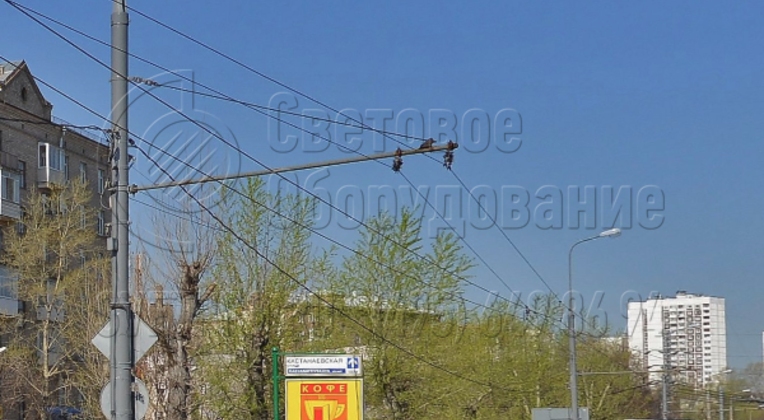

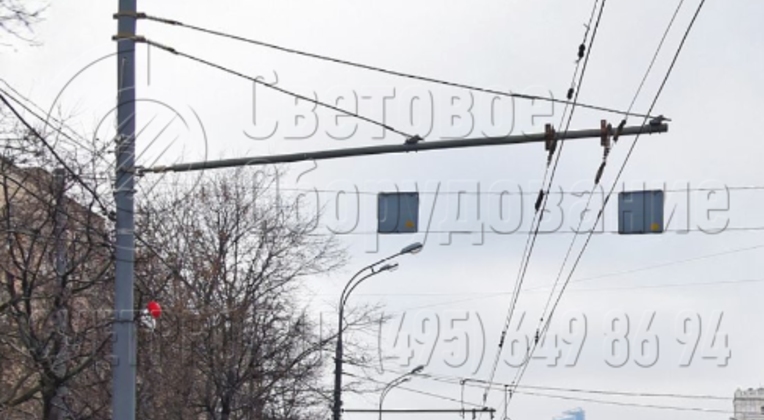

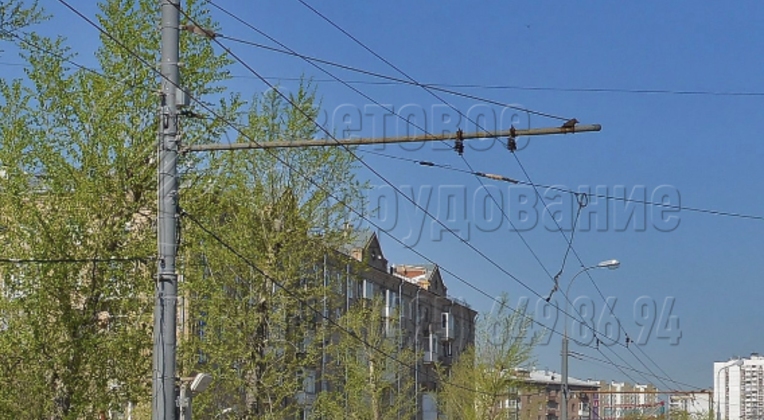

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
---|---|---|---|---|---|---|---|---|
ТП-1300-9,0/11,5-01**-ц | 895 | О4 | 1300 | 9000 | 2500 | 4500 | 377 | 273 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
Трубчатая опора ТП-1300-9 – высотная металлоконструкция прямостоечного типа, установка которой позволяет создать наружное освещение в жилых районах, на площадях, вдоль автодорог с различной интенсивностью движения ТС. Силовые опоры допускают воздушную и внутреннюю прокладку кабеля, что позволяет применять их для прокладки контактных сетей, использовать для подвеса СИП.
Опорная конструкция состоит из двух металлических труб, разный диаметр которых позволяет создать ступенчатое изделие. Место стыковки трубного проката сваривается надежным швом, стальная поверхность подвергается оцинковке горячим методом, что позволяет создать защитный слой, препятствующий появлению ржавчины и снижающий воздействие на опору внешних факторов среды. Дополнительно изделие может окрашиваться лакокраской.
Установка прямостоечных опор предполагает предварительную подготовку котлована с расчетом его параметров по условиям эксплуатации конструкции и свойствам грунта. Столбы устанавливаются в котлован, выравниваются и заливаются бетоном.
