ТП-2000-9/11 Опора контактной сети прямостоечная трубчатая высота 9 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТП-2000-9/11 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 426 мм |
| Верхний диаметр: | 325 мм |
| Вес: | 1148 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Цена*:
337 684
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
| Наименование опоры | Цена | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|---|
| ТП-2000-9,0/11,0-01**-ц | 337 684 ₽ | 1148 | О5 | 2000 | 9000 | 2500 | 4500 | 426 | 325 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
как выбрать опору?
Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Опорная конструкция ТП-2000-9/11 предназначена для освещения микрорайонов, дорог и улиц города, спортивных площадок и других объектов, а также прокладки контактных сетей электротранспорта, подвеса силовых кабелей. Опора подходит для подземной и наземной прокладки кабеля, что делает ее установку востребованной в различных районах.

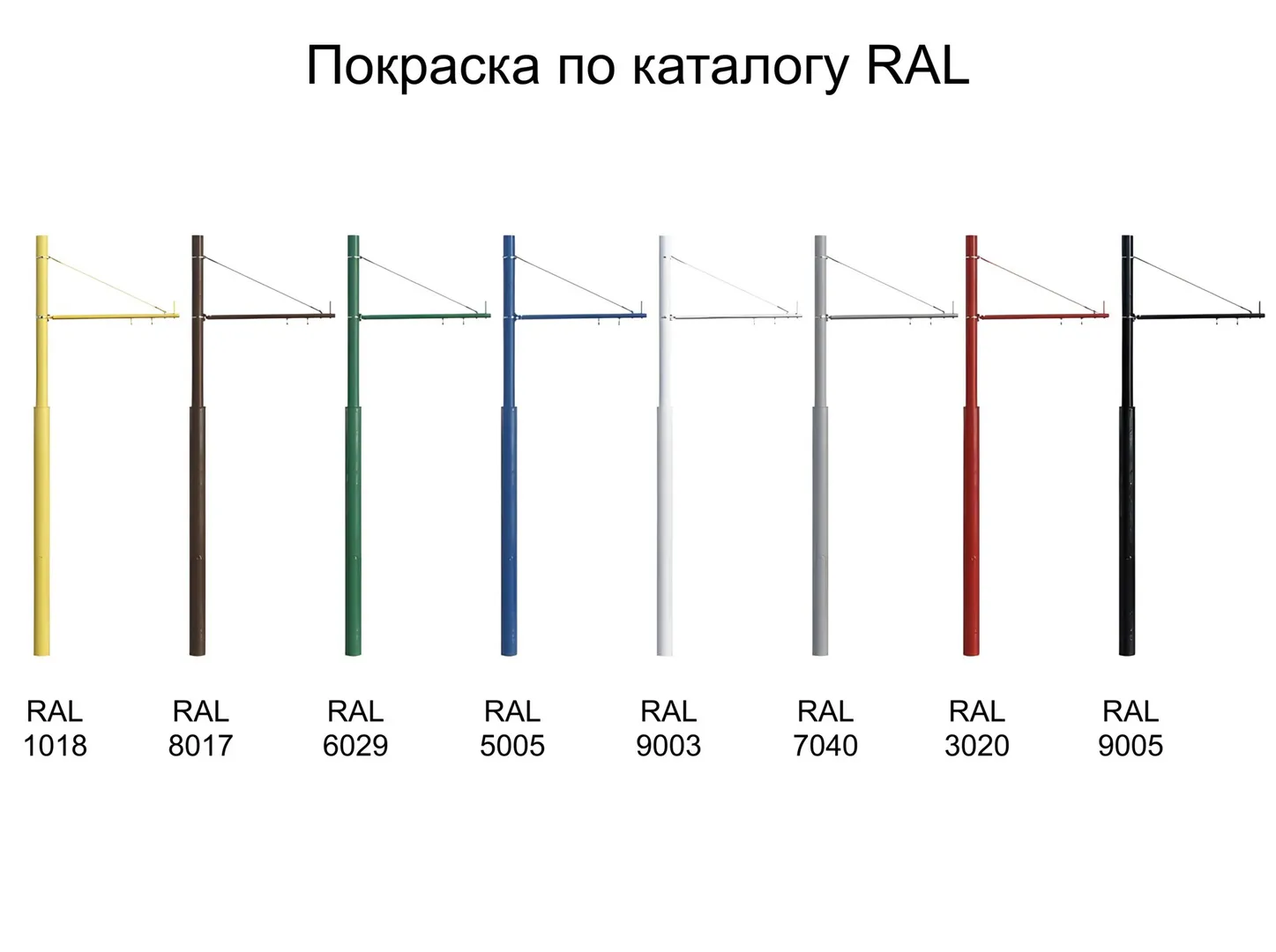

ТП-2000-9/11 – высотная ступенчатая металлоконструкция, образованная двумя стальными трубами с разным диаметром. Место стыковки труб сваривается надежным швом, поверхность изделия обрабатывается горячим цинкованием. Такая защита уменьшает негативное влияние на поверхность опоры внешних факторов, не позволяет развиваться ржавчине, что увеличивает продолжительность эксплуатации столбов до 30 лет. При необходимости защитный слой может дополняться декоративной покраской.
Установка опоры выполняется в котлован с последующей заливкой бетоном. Параметры котлована рассчитываются с учетом особенностей грунта и условий эксплуатации.

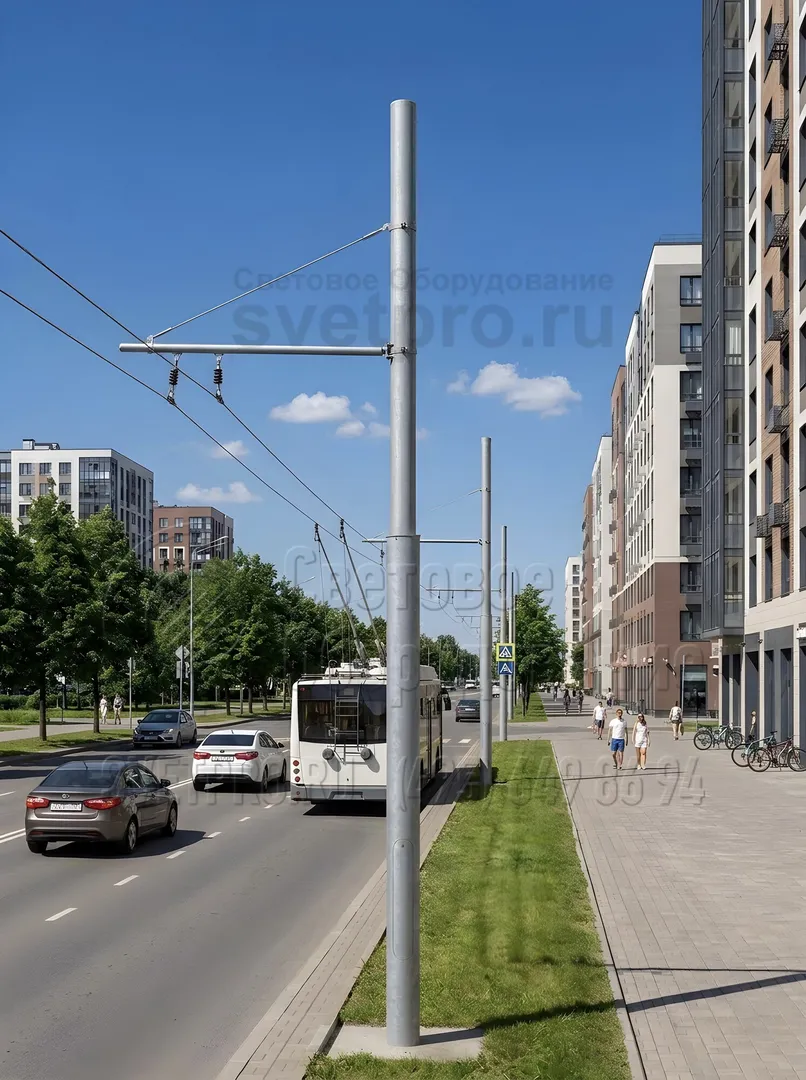

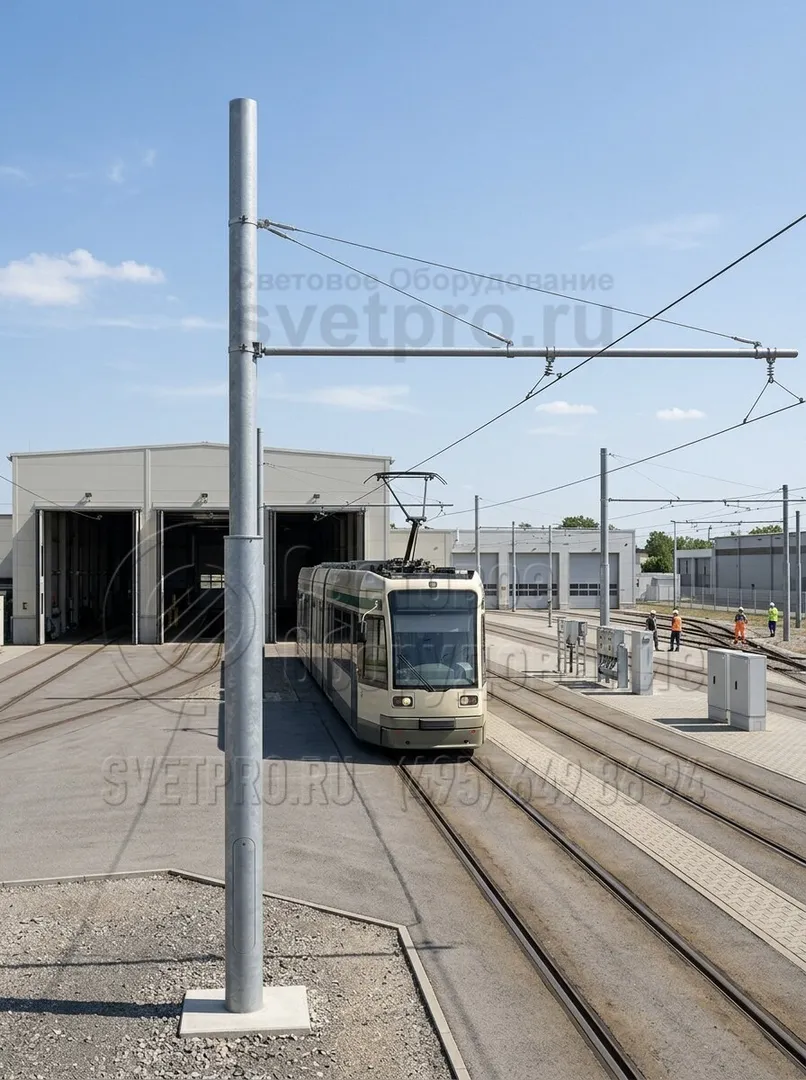

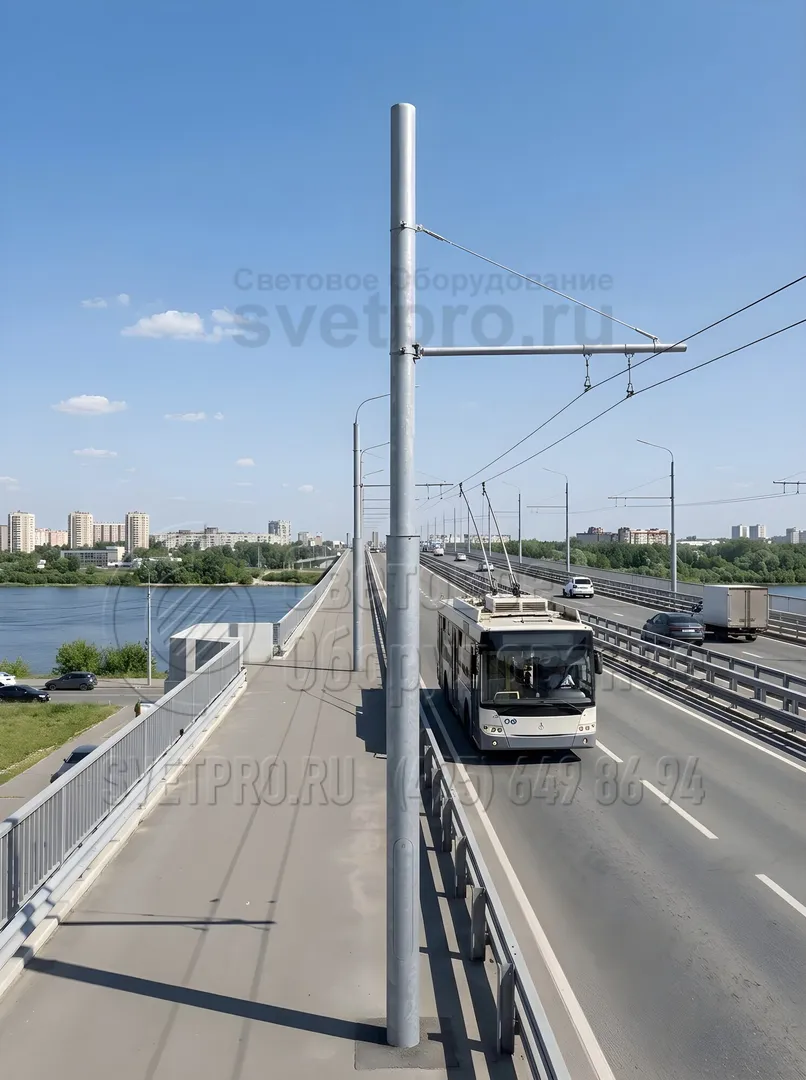

фото с объектов
Фотогалерея
-

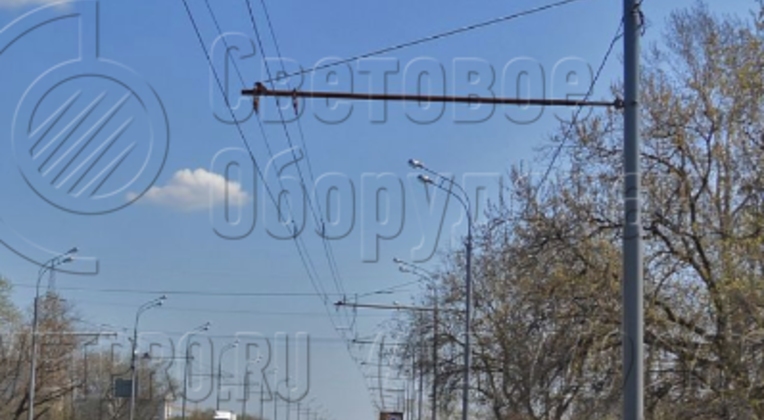

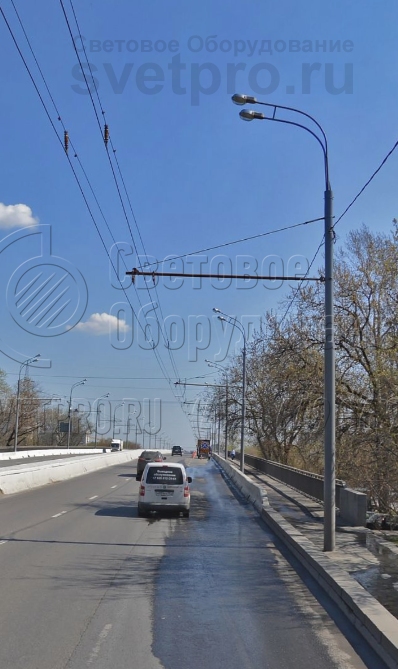

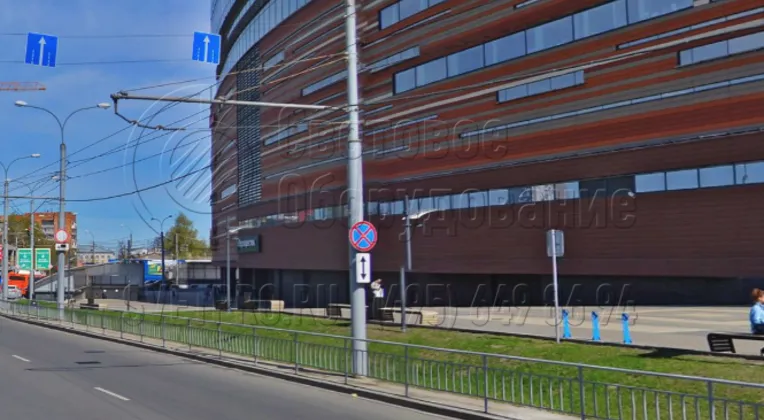

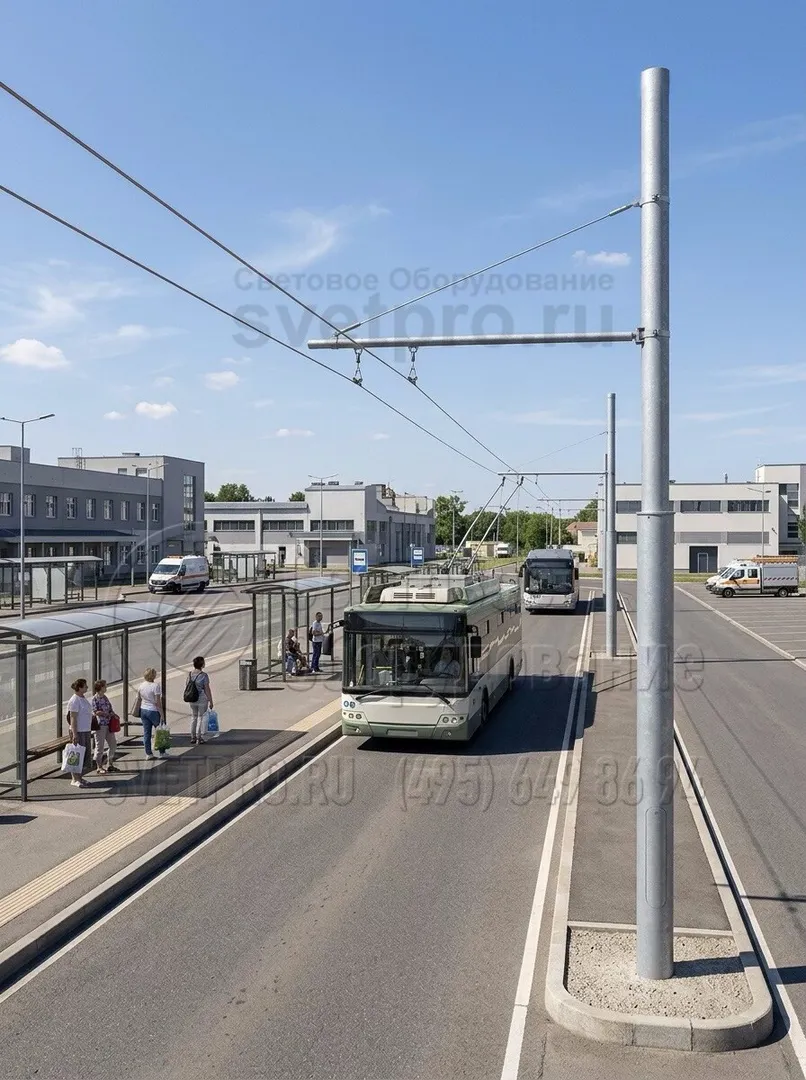

1. Опора контактной сети используется в населенных пунктах и на автомобильных дорогах для крепления проводов, по которым подается питание к троллейбусам. Но эта модель выдерживает нагрузку до 2 тонн. Поэтому в примере на фото на нее установлены светильники, жесткая консоль, дорожные знаки.
-

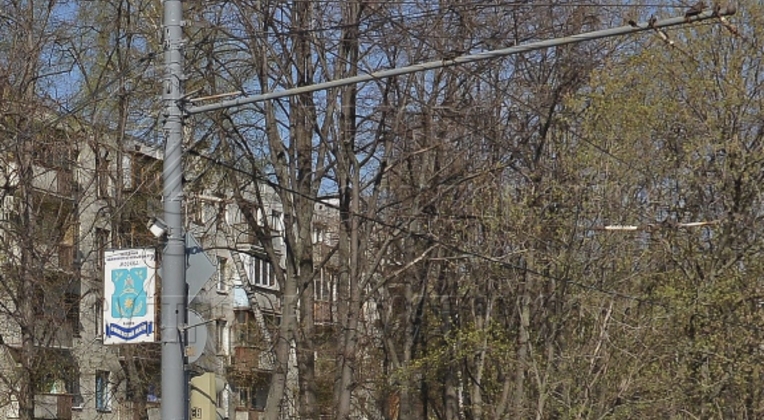

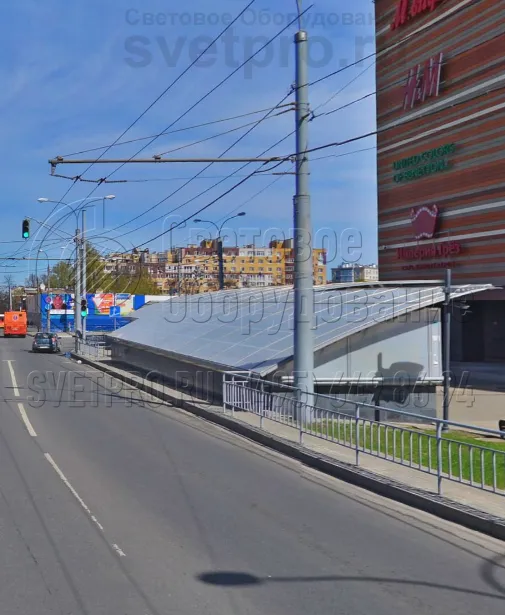

2. Все силовые инженерные конструкции для установки контактной сети цинкуются, что предотвращает их раннюю коррозию. Цинк в реакции окисления берет на себя роль жертвенного катода. Его частицы расходуются, но при этом сама сталь не ржавеет, корпус сохраняет начальную прочность. -

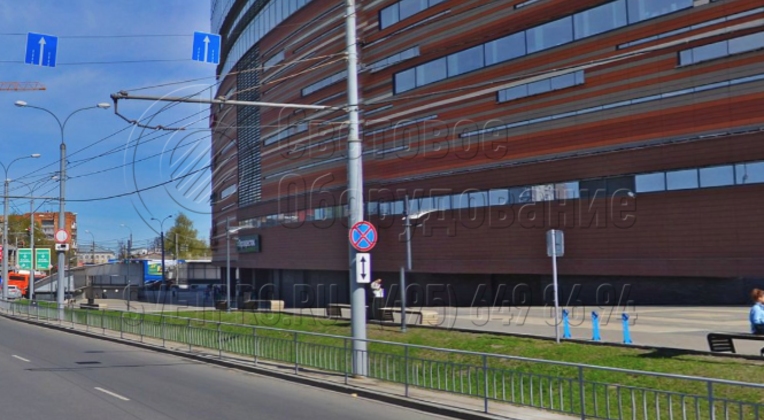

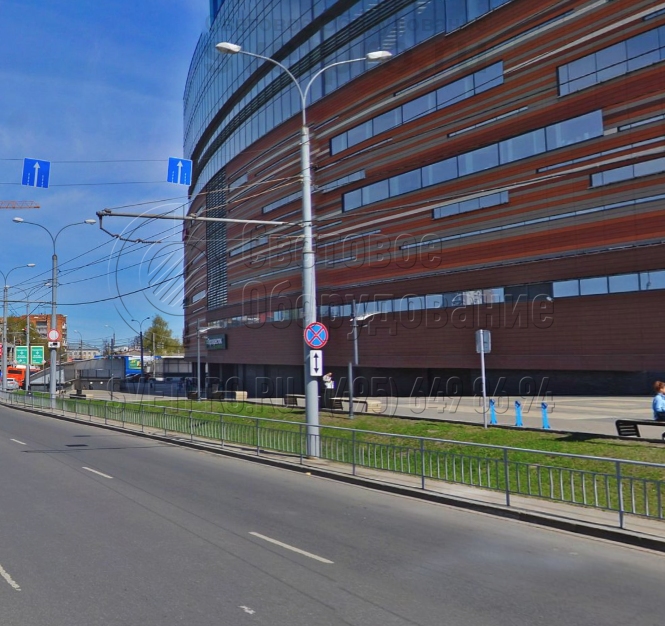

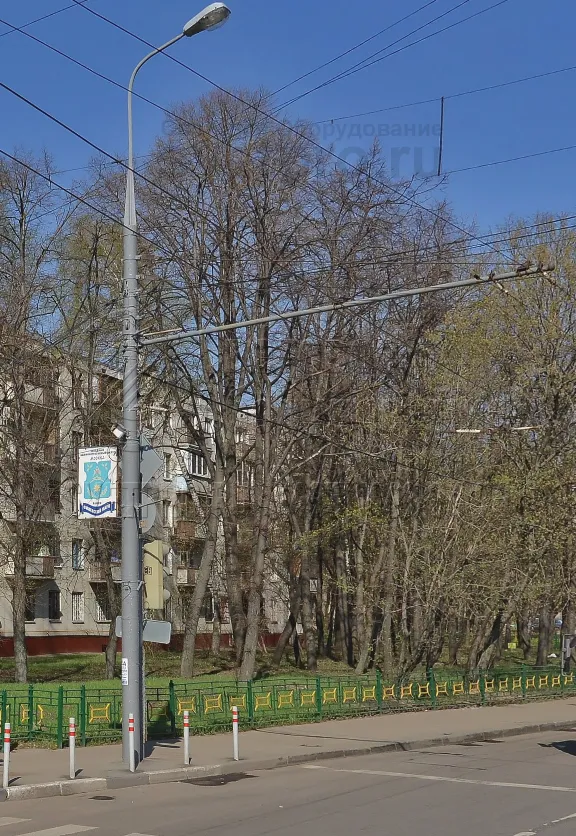

3. На фото изображена оцинкованная опора для контактной сети. Цинковый слой, который защищает от ржавчины, имеет свойство самовосстанавливаться. Небольшие царапины, сколы и другие дефекты постепенно затягиваются. Окрашивать корпус в течение всего срока эксплуатации не нужно. -

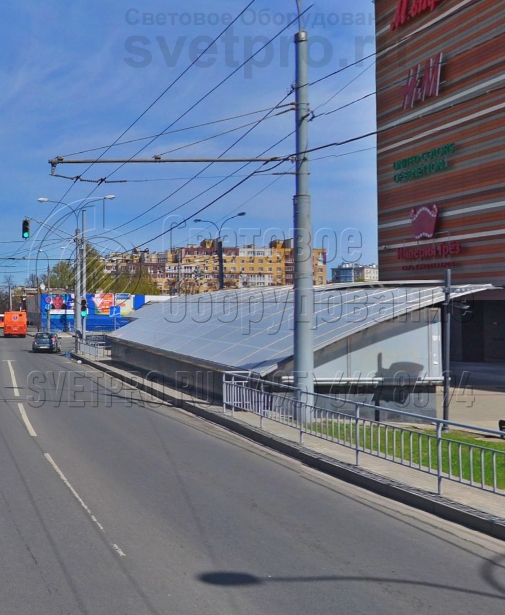

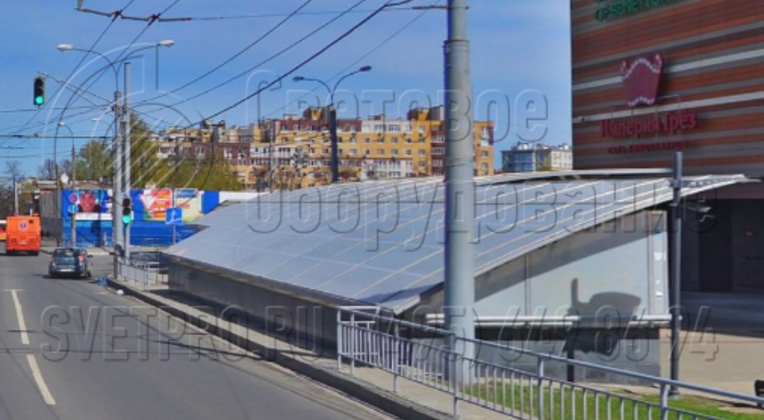

4. Опоры из трубного проката с круглым сечением (модель ТП) могут эксплуатироваться в умеренном климате без дополнительных модификаций. Если предполагается устанавливать их в северных районах, производитель изменяет марку стали и другие параметры в соответствии с действующими стандартами.
