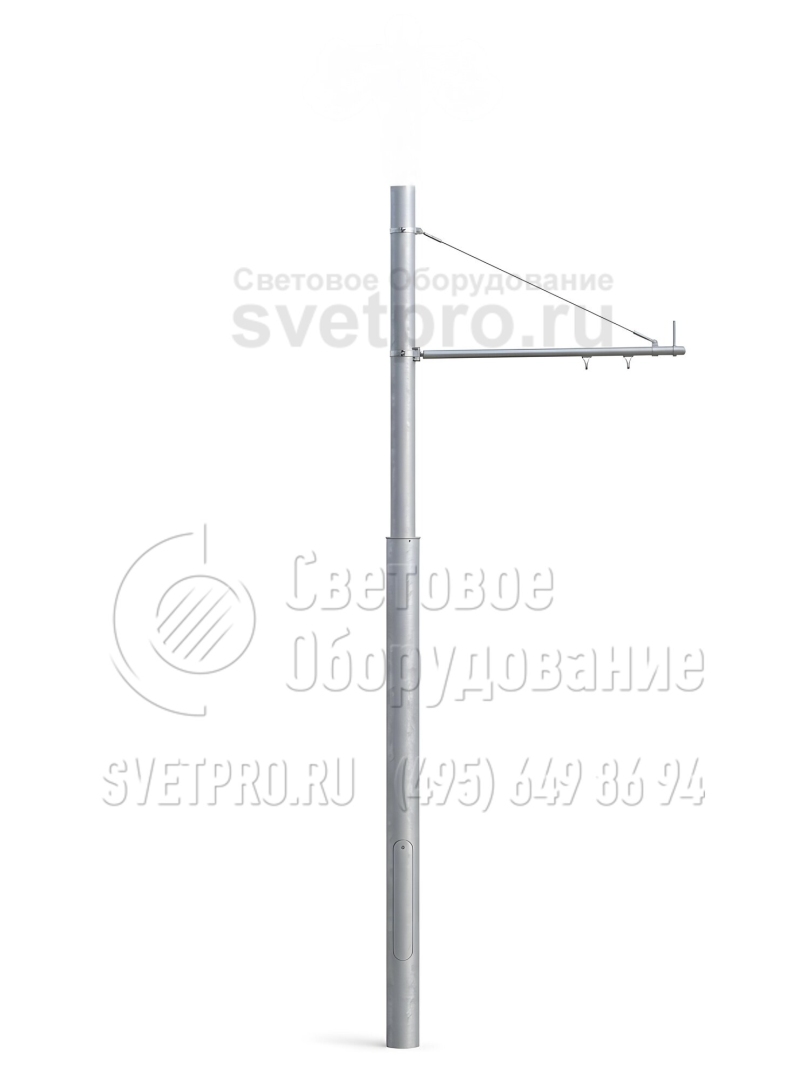

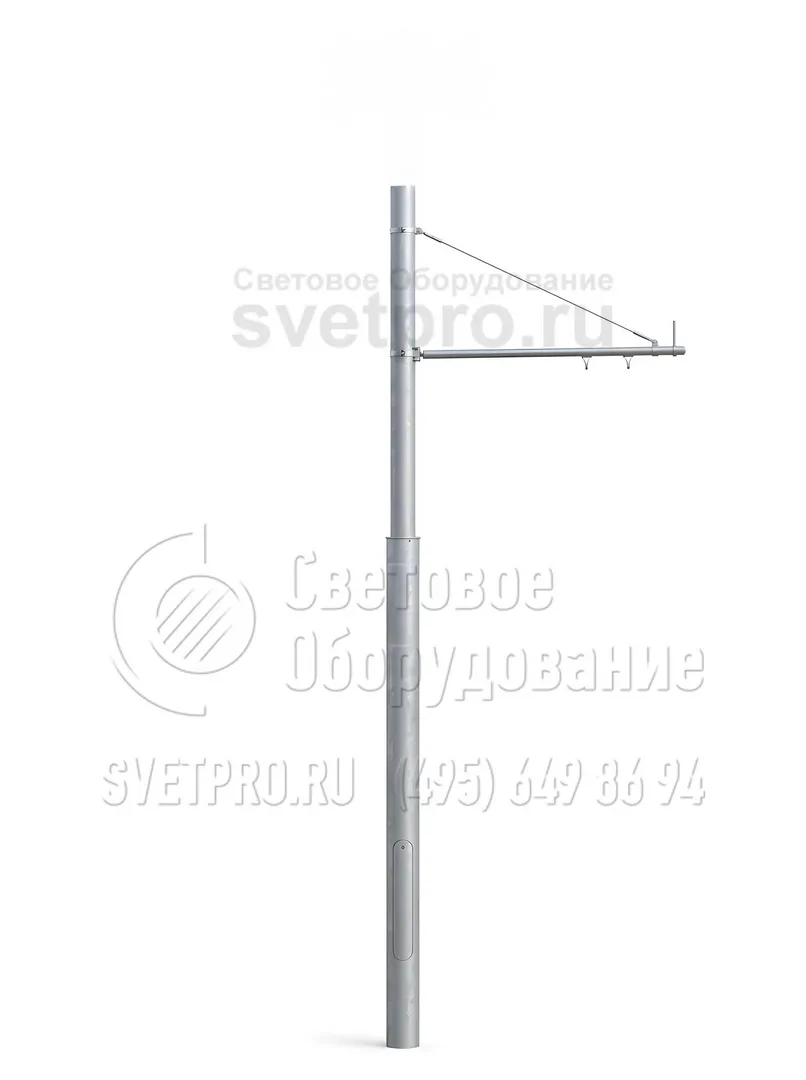

ТП-2000-9/12 Опора контактной сети прямостоечная трубчатая высота 9 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ТП-2000-9/12 |
| Установка: | В подготовленный котлован. |
| Материал: | Трубный прокат |
| Нижний диаметр: | 426 мм |
| Верхний диаметр: | 325 мм |
| Вес: | 1196 кг |
| Высота: | 9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

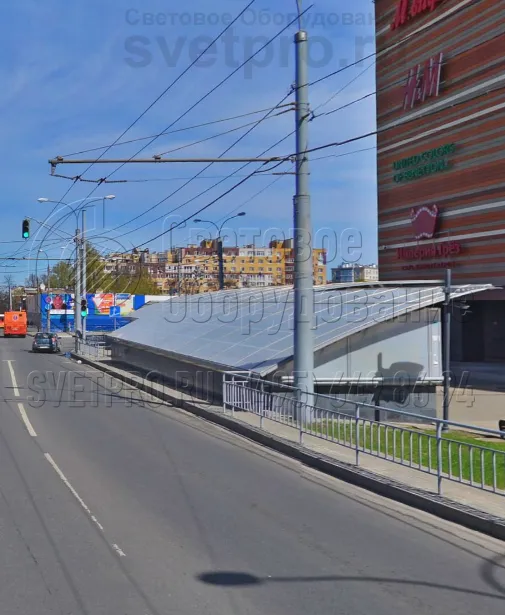

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | P, кг | H, мм | h1, мм | h, мм | D1, мм | D2, мм |
|---|---|---|---|---|---|---|---|---|
| ТП-2000-9,0/12,0-01**-ц | 1196 | О5 | 2000 | 9000 | 3000 | 4500 | 426 | 325 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
ОПИСАНИЕ
ТП-2000-9/12 – высотная металлоконструкция, предназначаемая для создания освещения на площадях, автодорогах, спортивных площадках, жилых районов. Способность противостоять значительным нагрузкам в сочетании с возможностью прокладывать кабель не только внутри опоры, но и снаружи, делает изделие востребованным для подвеса СИП, обустройства контактной сети городского транспорта.

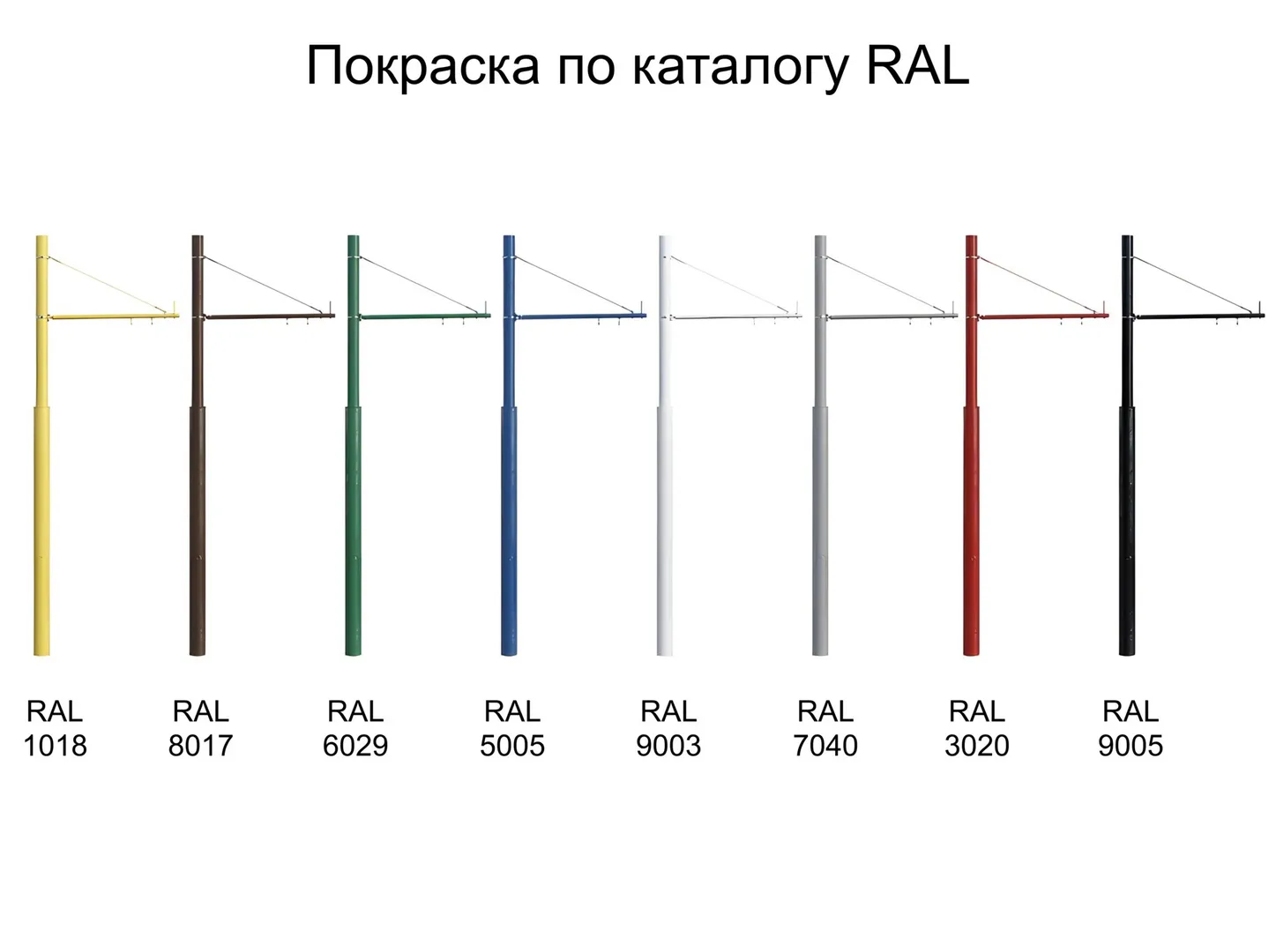

Опорные столбы ТП-2000-9/12 изготавливаются из двух стальных труб разного диаметра. Место соединения трубного проката сваривается прочным швом, в результате конструкция получат ступенчатый вид. Поверхность металла обрабатывается горячим цинкованием, что создает надежную защиту от ржавчины, воздействия внешних негативных факторов. Благодаря защитному слою срок использования опор увеличивается до 30 лет. При необходимости поверхность опор может окрашиваться.
Конструкции устанавливаются в грунт, размещаясь в подготовленном котловане с последующим бетонированием основания.
фото с объектов
Фотогалерея
-

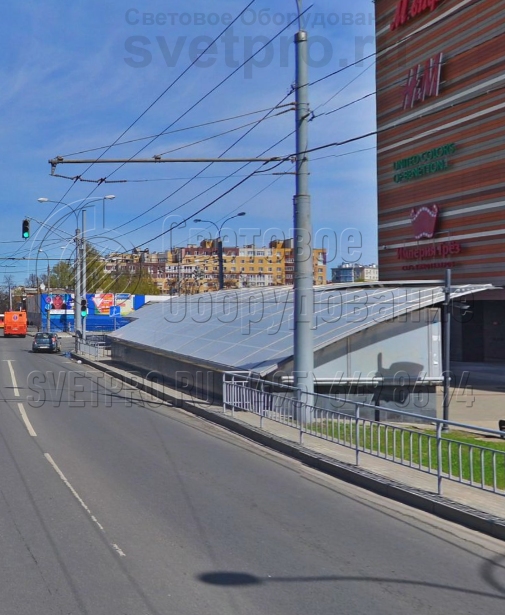

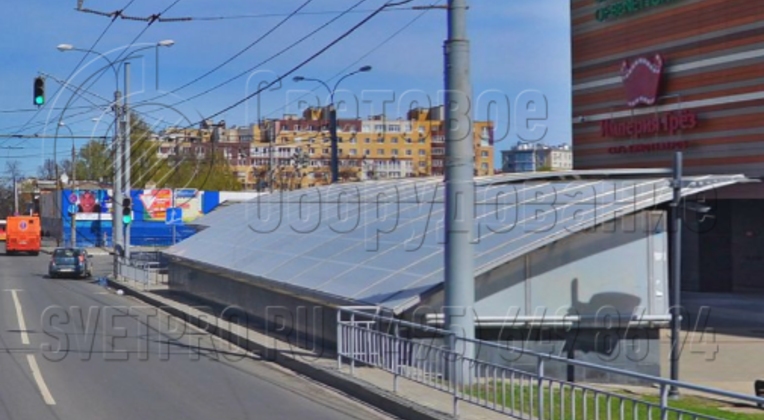

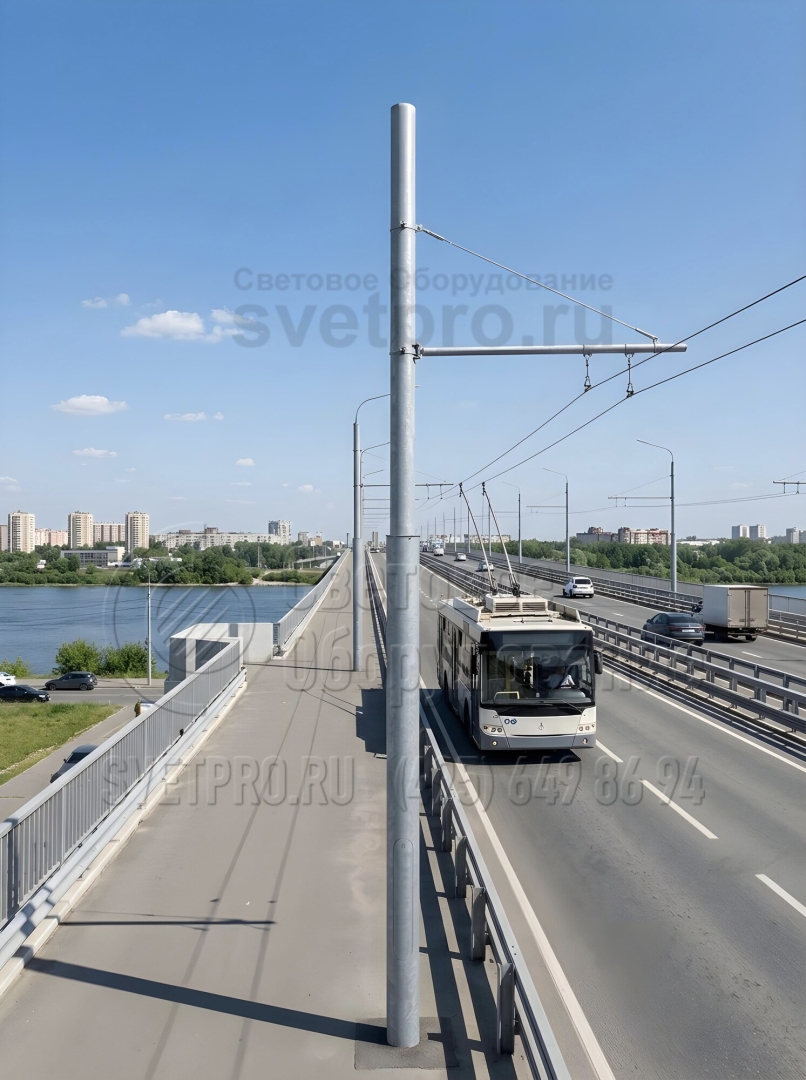

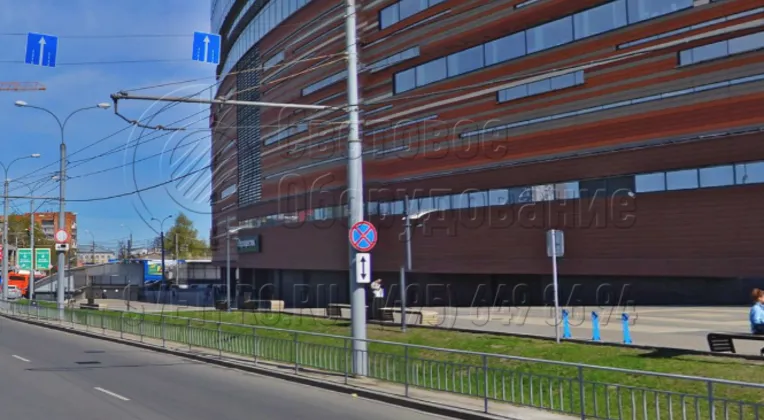

1. На фото приведен пример использования опоры контактной сети. У этой модели высота ствола составляет 9 метров (его наземной части), а предельная нагрузка на оголовок достигает 2 тонн. Помимо кабеля для троллейбуса на верхнюю часть можно установить кронштейн с обечайкой и светильниками.
-

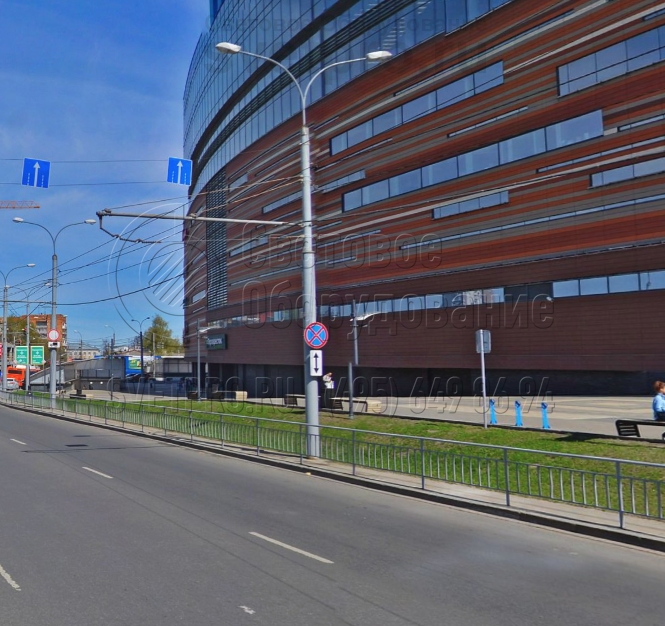

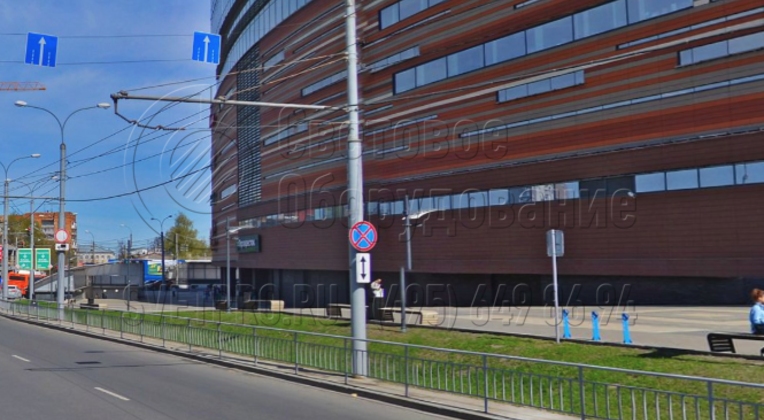

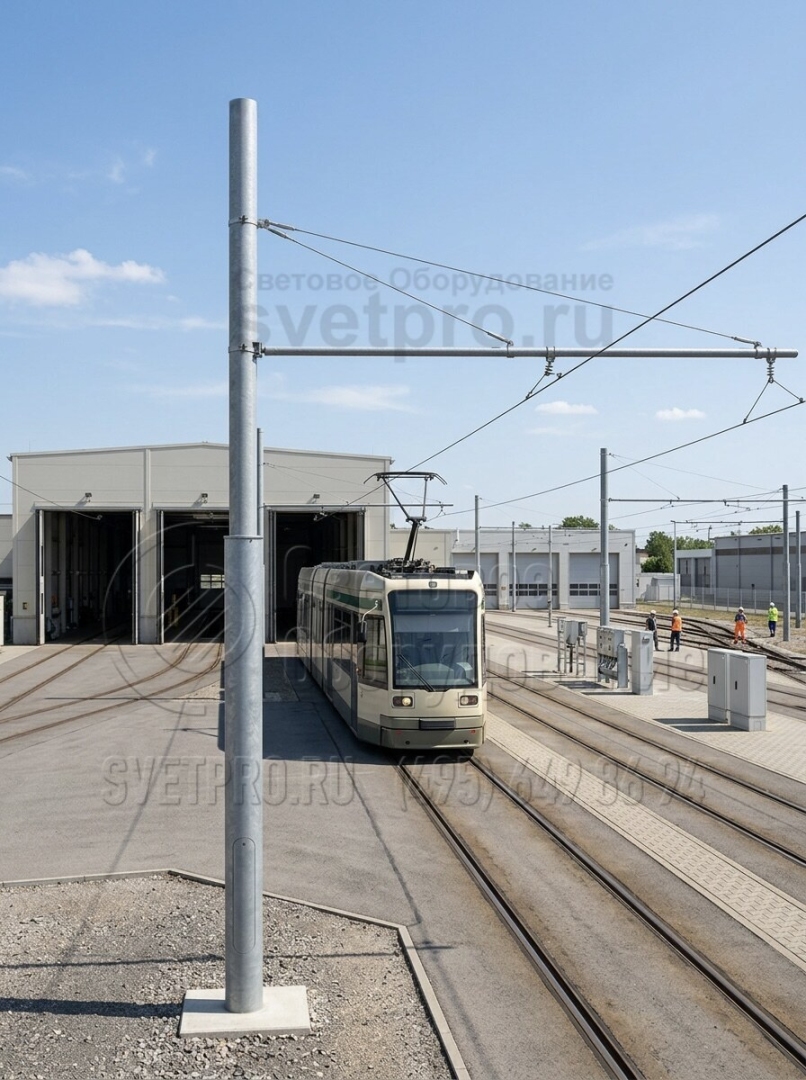

2. В процессе производства специализированная опора модификации ТП цинкуется. Производитель использует метод горячего цинкования вместо окрашивания для того, чтобы увеличить срок службы покрытия и опоры в целом. Цинк имеет большую прочность и не повреждается при транспортировке. -

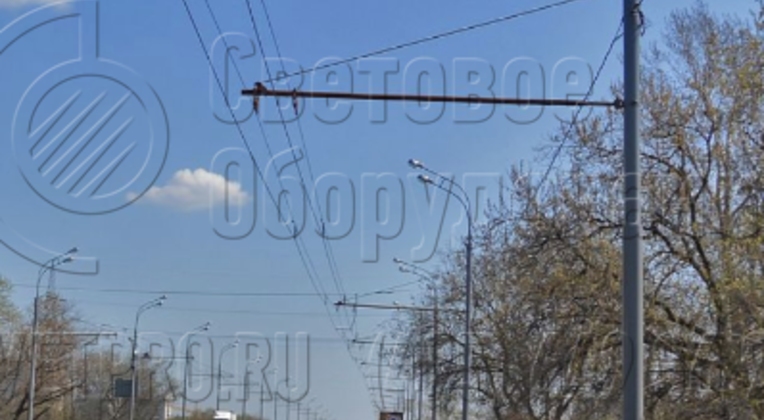

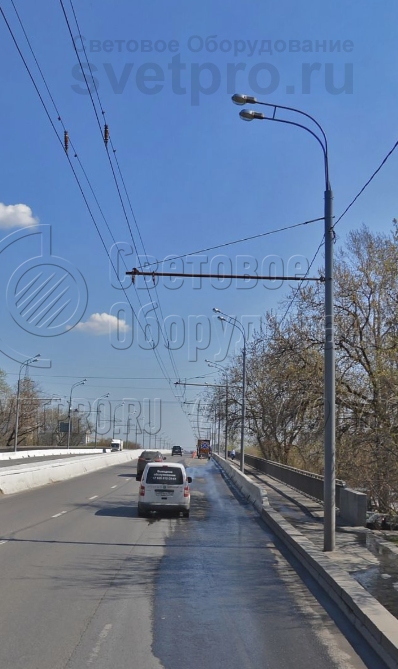

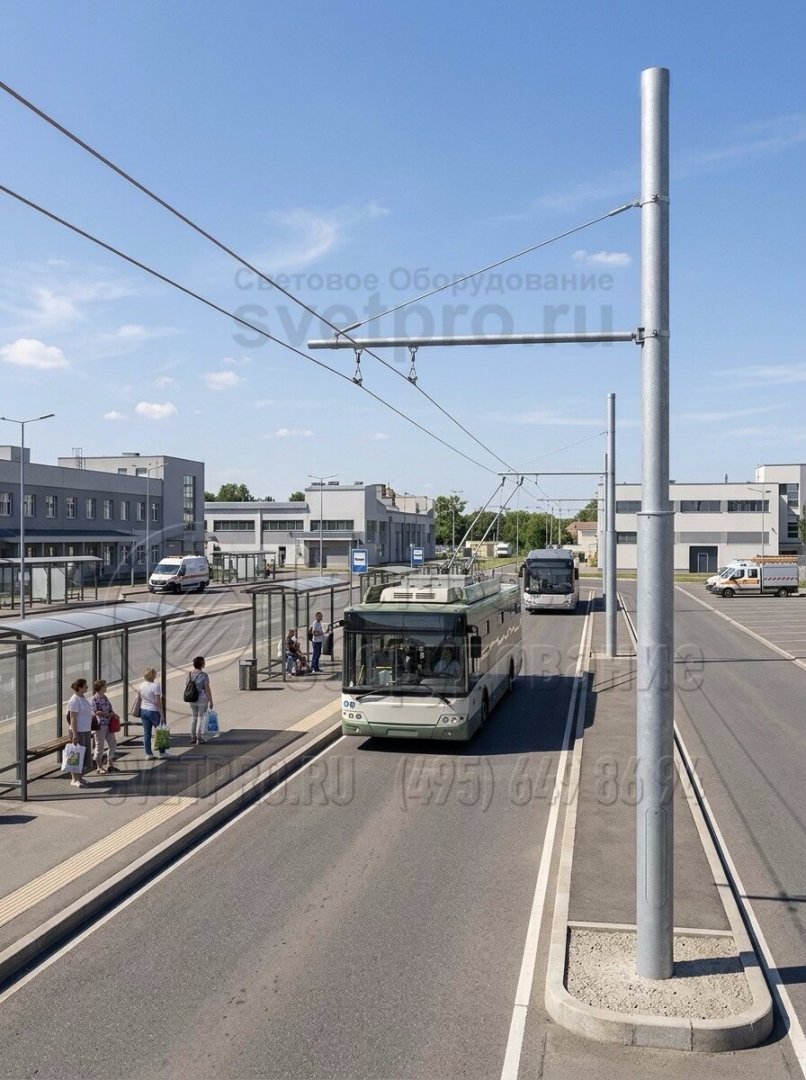

3. Благодаря высокой несущей способности ствола к опоре модели ТП можно прикрепить большое количество кабелей и растяжек. Для их крепления используются накладные кронштейны, которые закрепляются прямо на корпусе. Поэтому нет необходимости вносить изменения в конструкцию ствола. -

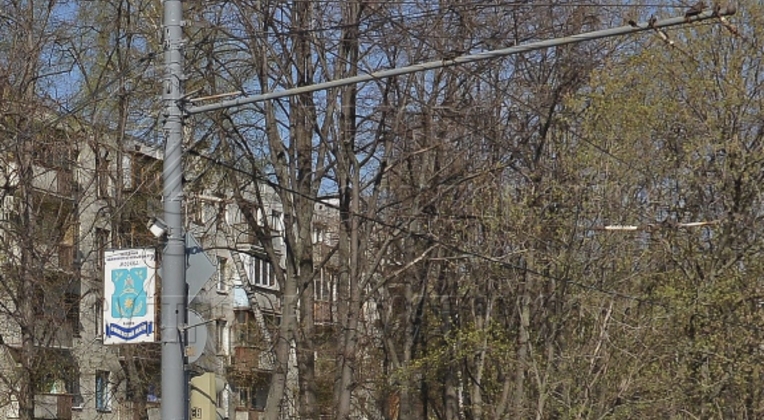

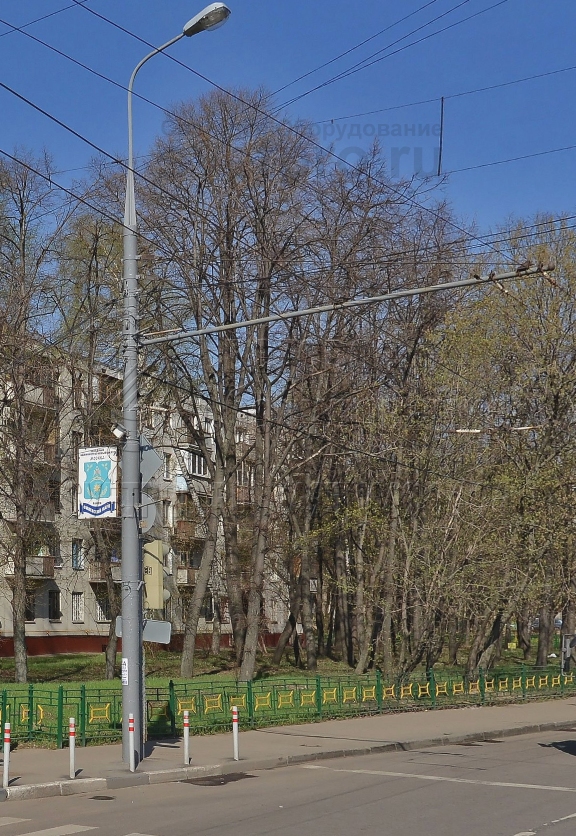

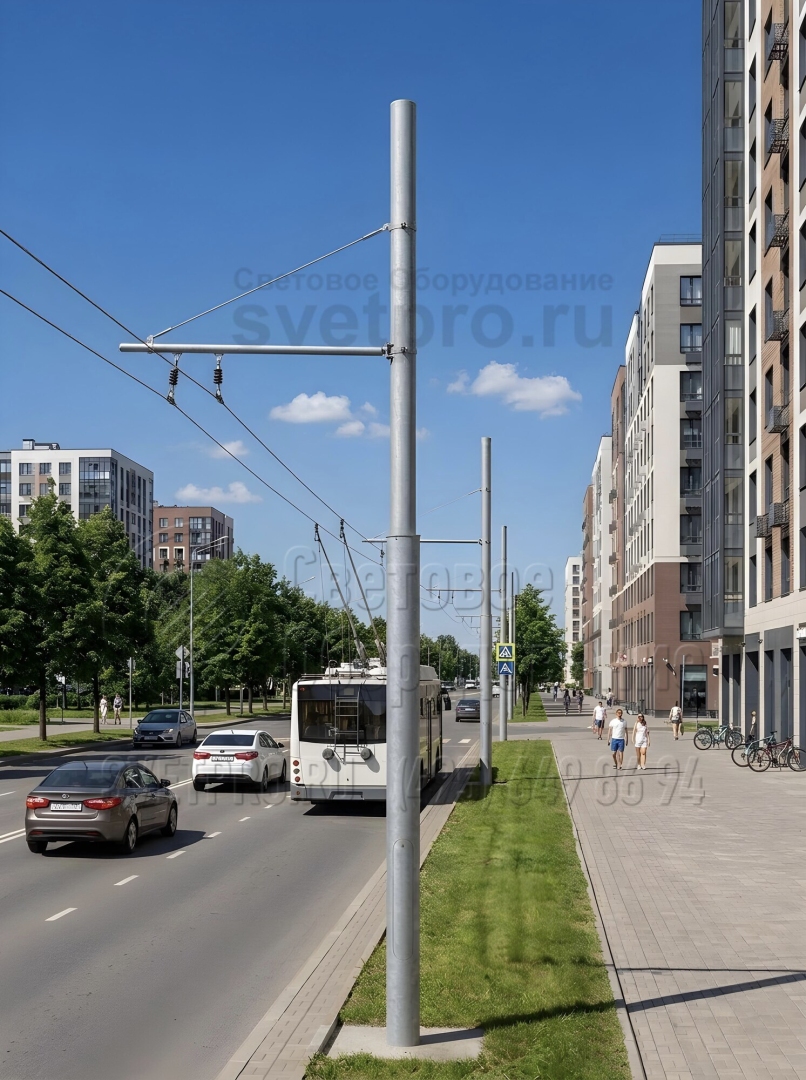

4. В примере на фото питание к опоре подведено по воздуху. Используется самонесущий изолированный кабель. Его особенность в том, что он способен выдержать собственный вес и нагрузку от налипшего снега, льда, сильного ветра. Изоляция не разрушается на морозе и ультрафиолете.
