ТП-900-9 Опора контактной сети прямостоечная трубчатая высота 9 метров

Главная > Каталог продукции > Стальные опоры и мачты > Опоры освещения > ТП Опора контактной сети прямостоечная трубчатая > ТП-900-9 Опора контактной сети прямостоечная трубчатая высота 9 метров

Область применения:	Опоры данной серии предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей (совместно с кронштейнами).
Назначение:	Опоры освещения

Покрытие (фильтр):	Горячее цинкование
Покрытие:	Горячее цинкование
Артикул производителя:	ТП-900-9
Установка:	В подготовленный котлован.
Материал:	Трубный прокат
Нижний диаметр:	219 мм
Верхний диаметр:	325 мм
Вес:	749 кг
Высота:	9 м
Форма опоры:	Трубчатая
Подвод кабеля:	Верх

Хорошая цена*: 156 990 руб

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

как выбрать опору?

На что обратить внимание при подборе архитектурного освещения

От чего зависит конструктив опоры

Какой срок службы опор освещения

Какие опоры дешевле

Правила монтажа опор освещения

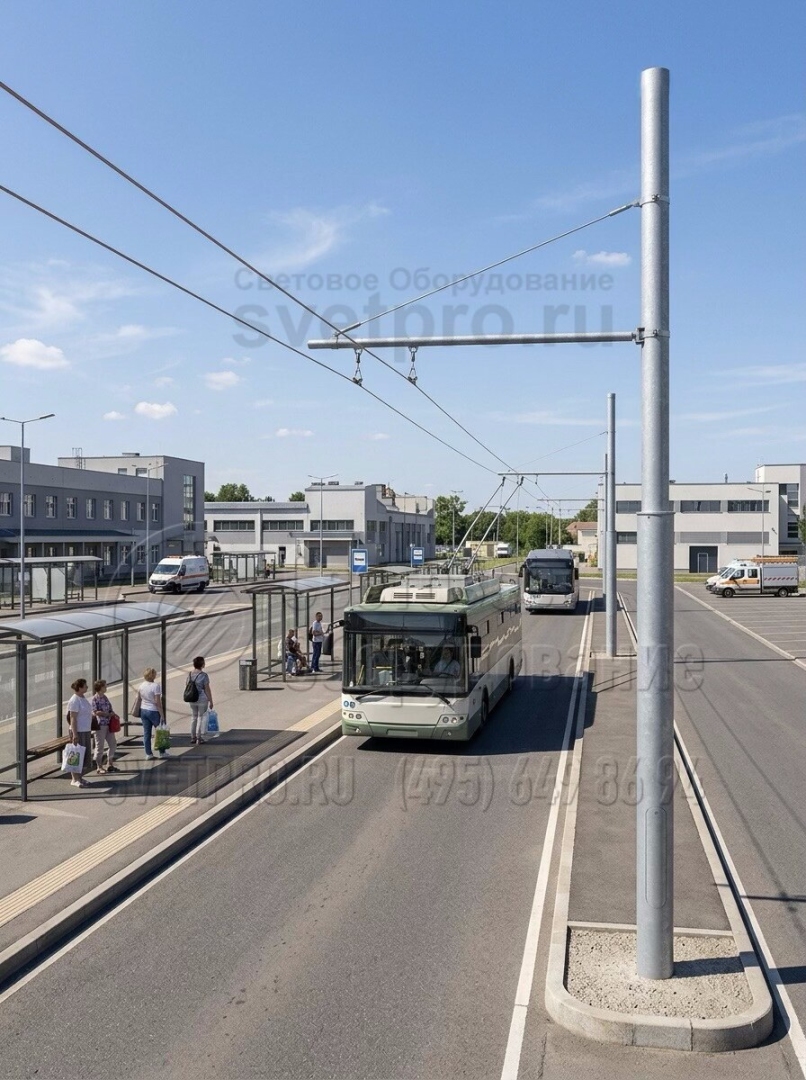

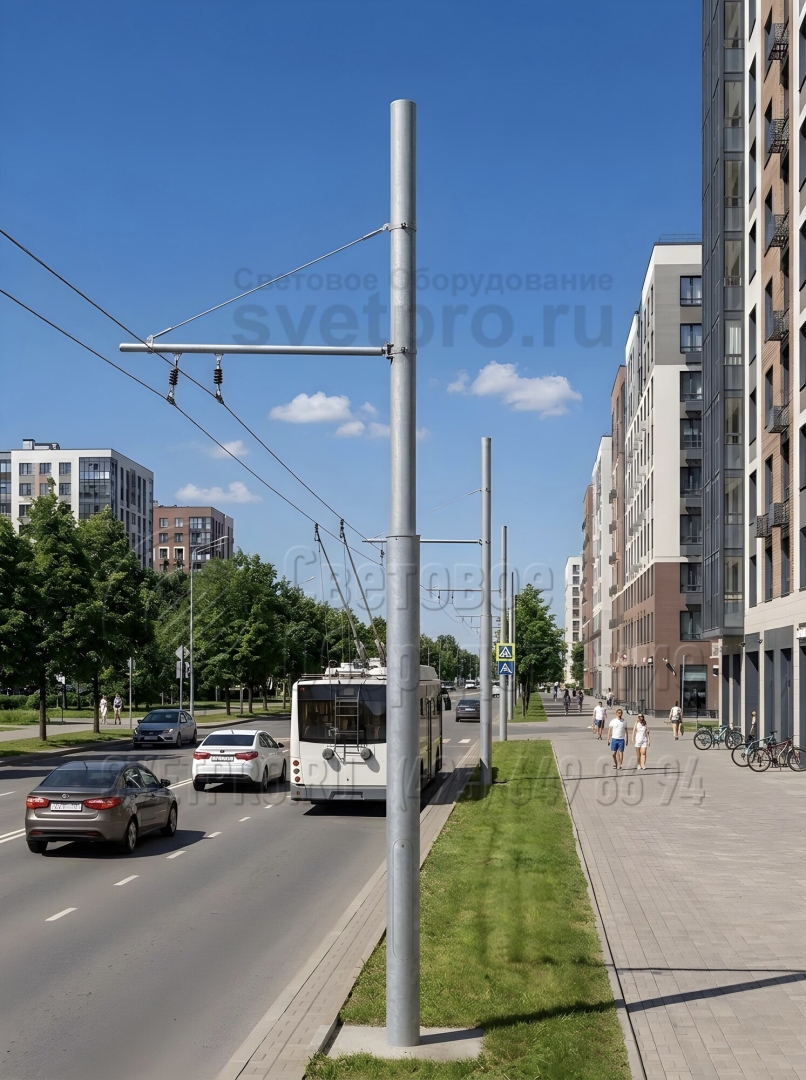

Фото с объектов

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименование опоры	Цена	Масса*, кг	Обозначение установочного места кронштейна	P, кг	H, мм	h1, мм	h, мм	D1, мм	D2, мм
ТП-900-9,0/11,0-01**-ц	156 990 ₽	749	О3	900	9000	2000	2500	325	219

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

ОПИСАНИЕ

Опорные конструкции ТП-900-9 предназначены для наружной подсветки улиц и площадей города, автодорог с разной плотностью трафика, организации контактных электротранспортных сетей, спортивных объектов. Возможность выдерживать существенные нагрузки, приспособленность к прокладке проводов воздушным, а также подземным способом позволяет применять столбы для подвеса СИП, размещения дорожных знаков и указателей.

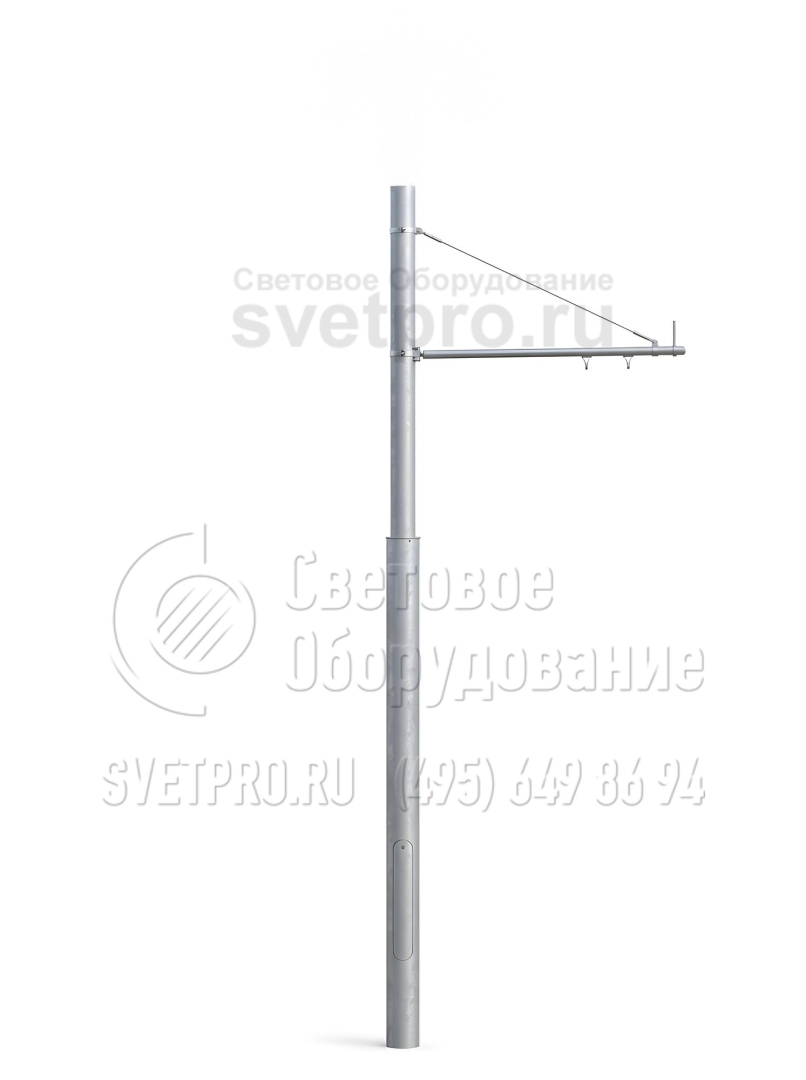

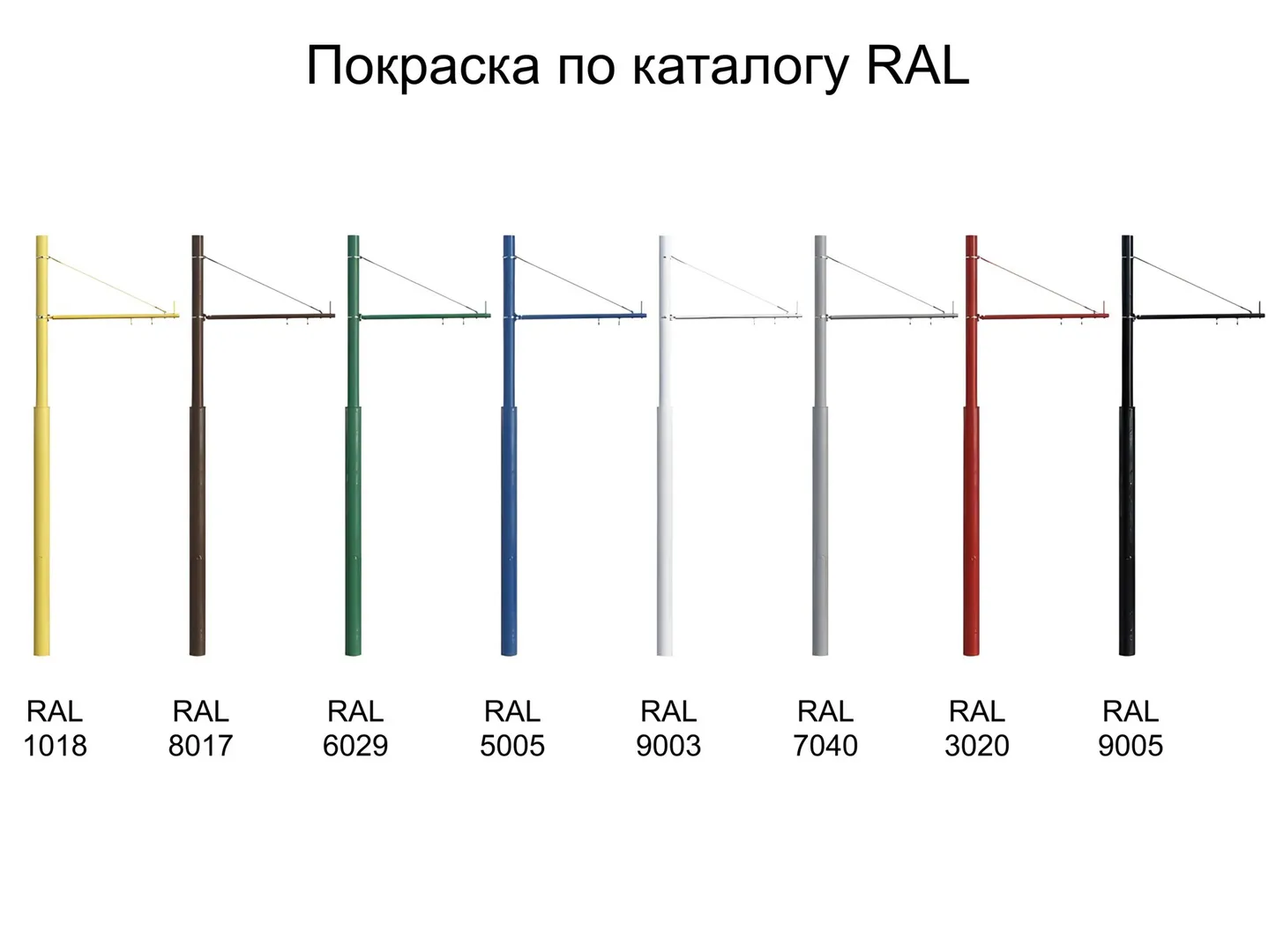

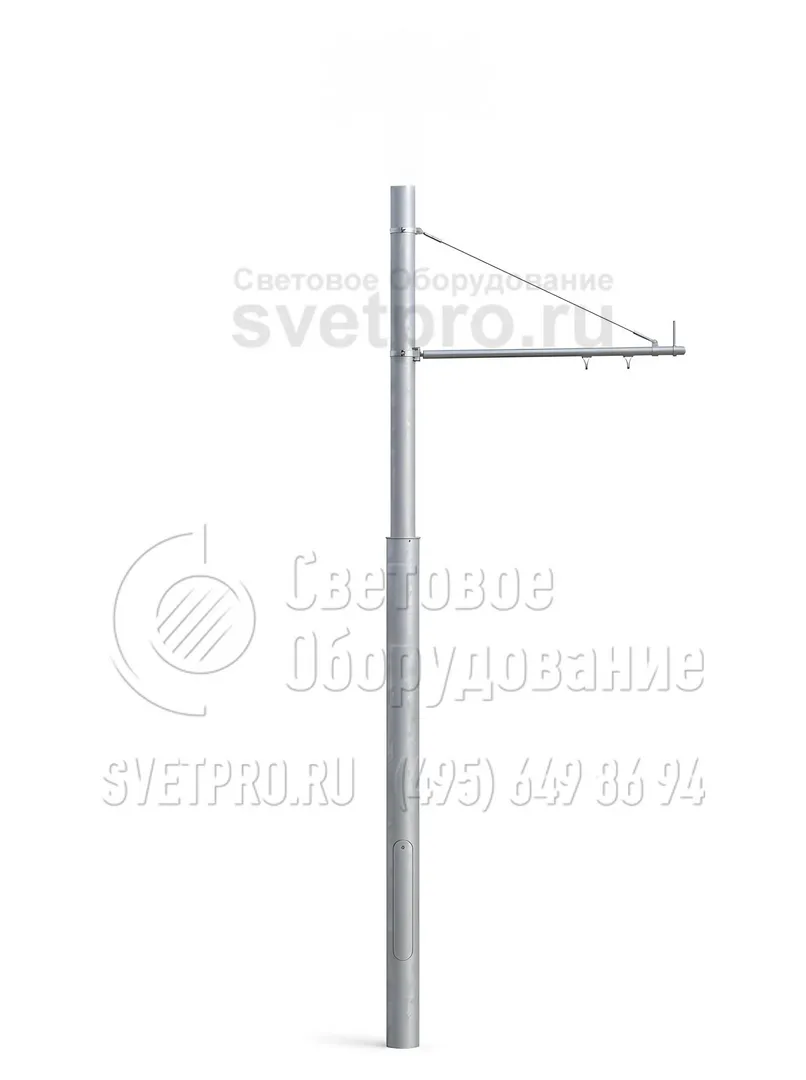

Для изготовления ТП-900-9 используется стальной трубный прокат: две трубы разного диаметра образуют ступенчатую конструкцию, сваренную надежным швом в месте стыковки. Изделие защищено от ржавчины и внешнего воздействия негативных факторов оцинковкой металла горячим методом. Защитное покрытие увеличивает продолжительность использования столбов до 30 лет. Кроме того, поверхность может окрашиваться в любой оттенок по каталогу RAL.

Особенности конструкции предполагают установку столбов в грунт. После выравнивания в предварительно подготовленном котловане поверхность основания заливается бетоном.

фото с объектов

Фотогалерея

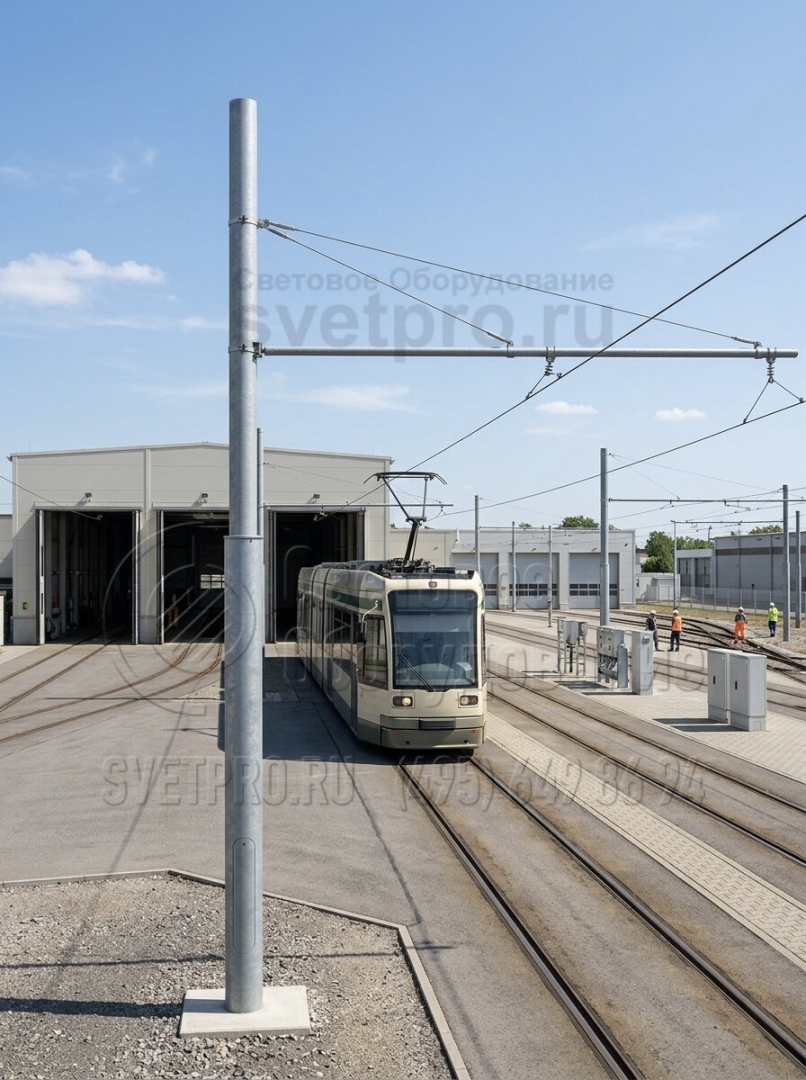

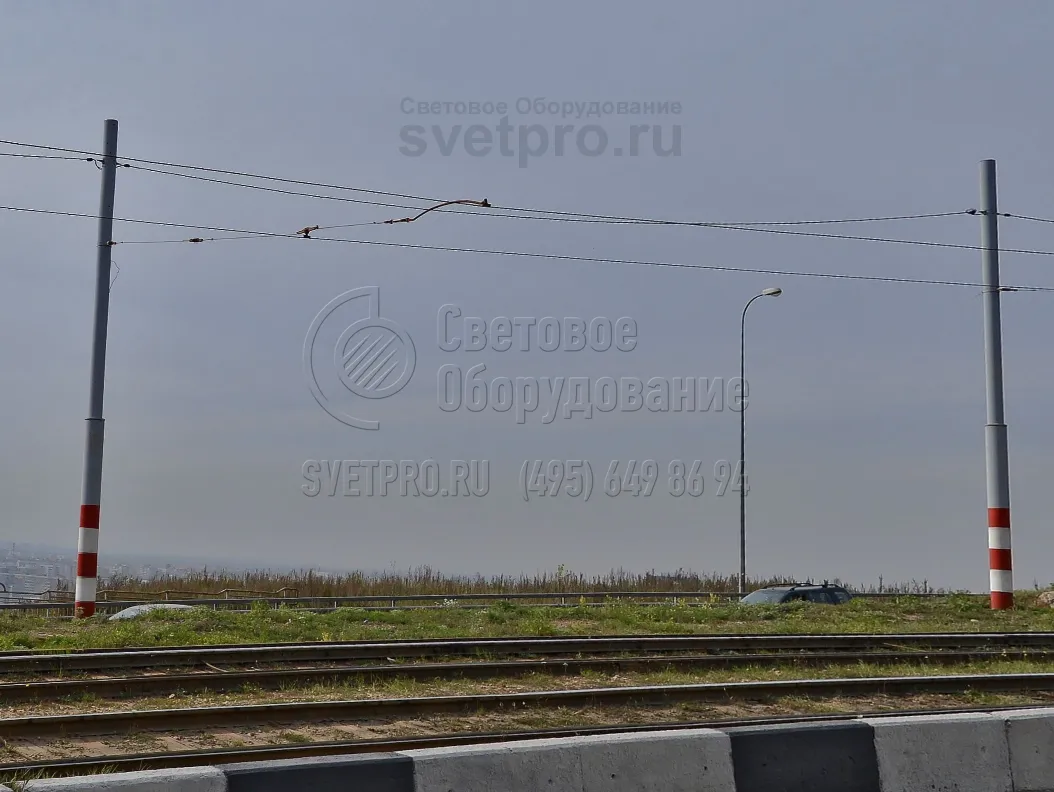

1. Корпус опоры типа ТП защищается от коррозии с помощью слоя цинка, который наносится в емкостях с расплавленным металлом. Окрашивание в стандартном варианте не предусмотрено. Но производитель может окрасить поверхность в любой цвет или оформить нижнюю часть сигнальными полосами.

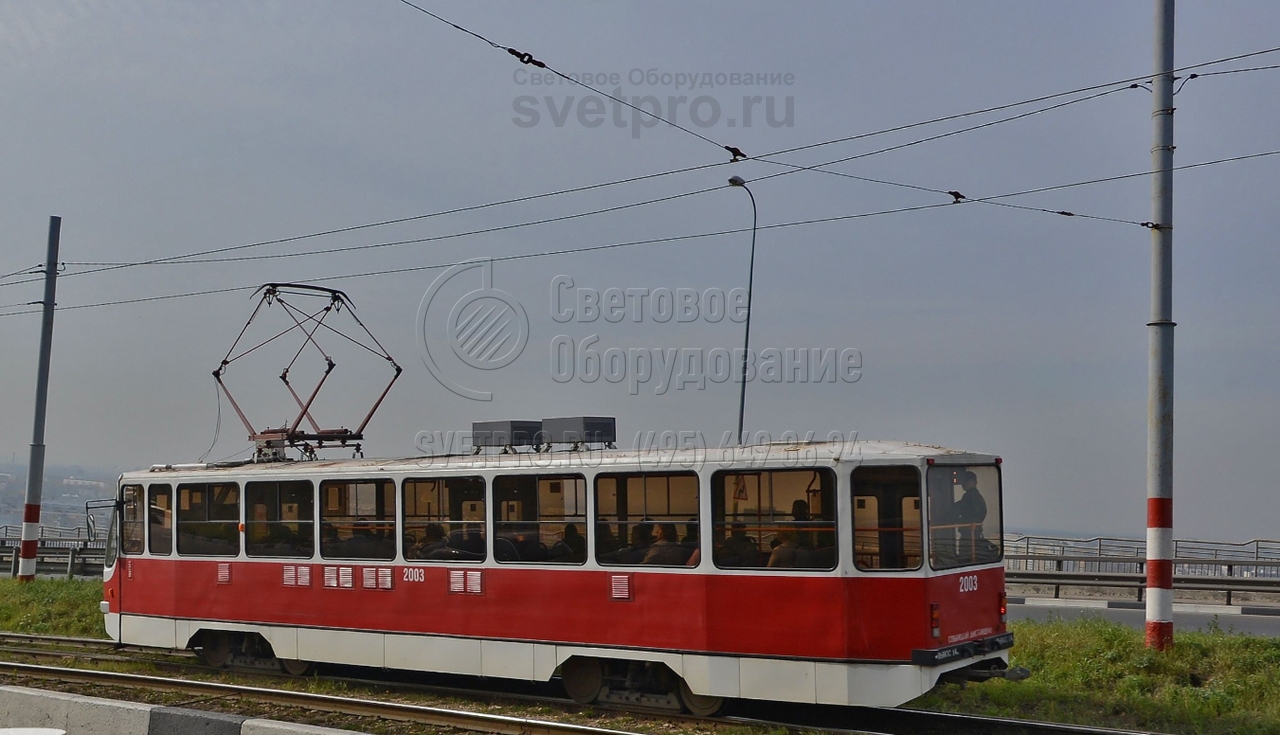

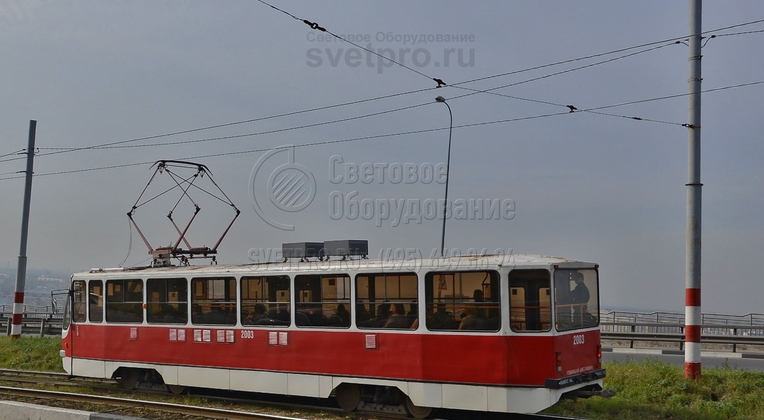

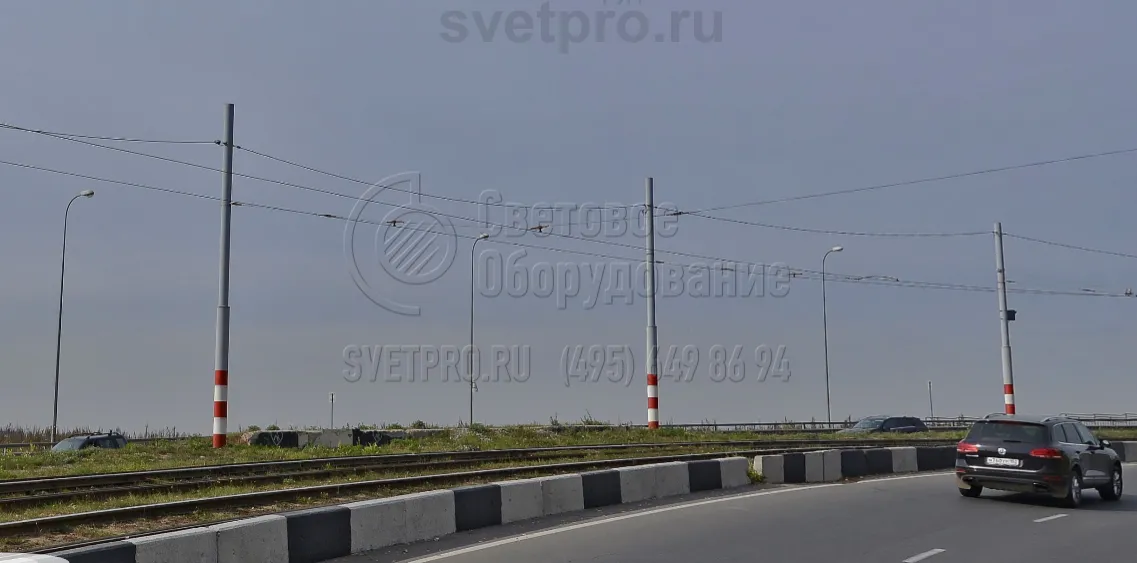

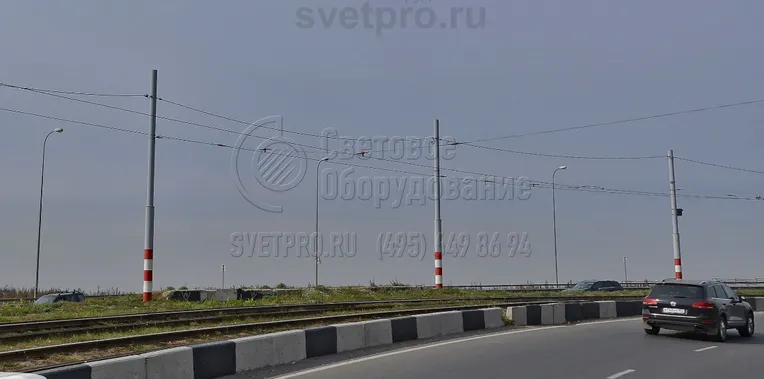

2. В представленном на фото варианте опоры типа ТП используются только для размещения проводов, по которым подается электричество для трамваев. Но их можно адаптировать и для освещения. Для этого достаточно на верхнюю часть установить кронштейны со световыми приборами.

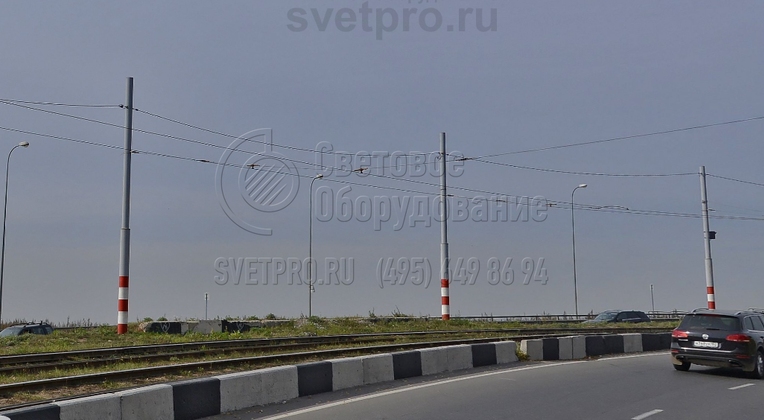

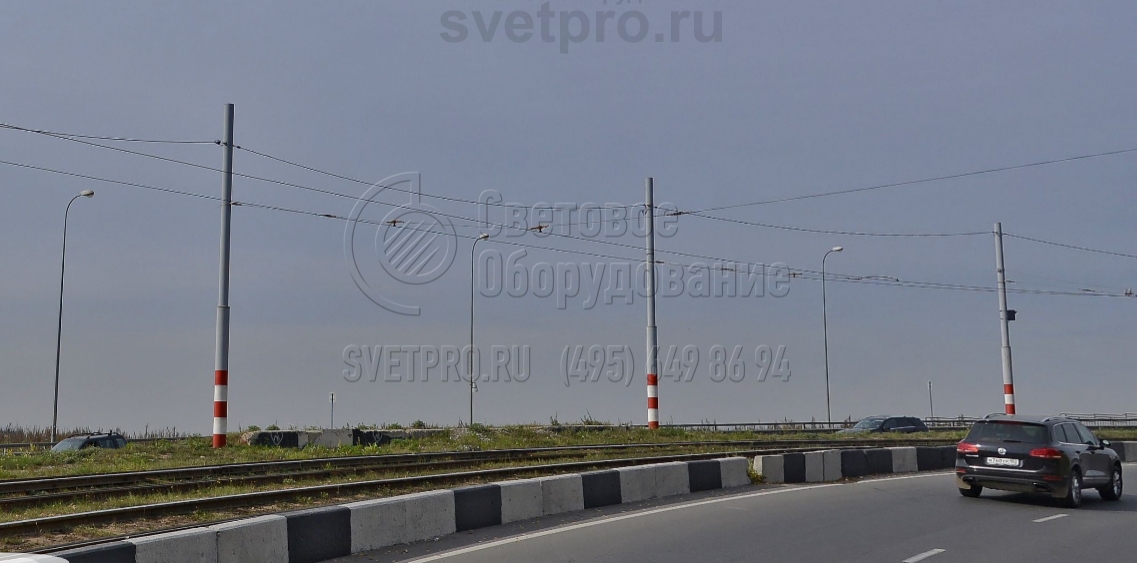

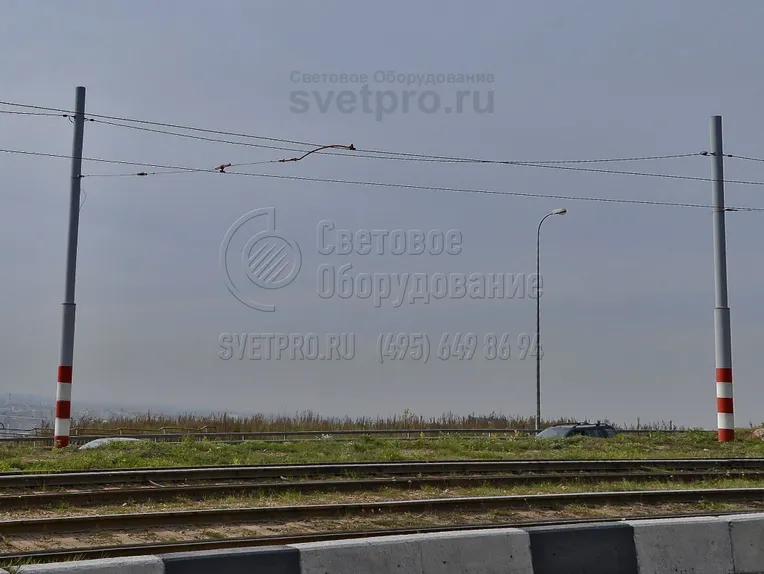

3. На фото изображены силовые опоры, сделанные из трубного проката. Они монтируются в грунт с помощью хвостовика. Для подвески проводов трамвайной силовой линии используются гибкие растяжки. Однако возможна также подвеска на жесткие консоли, когда нет возможности протянуть растяжку.

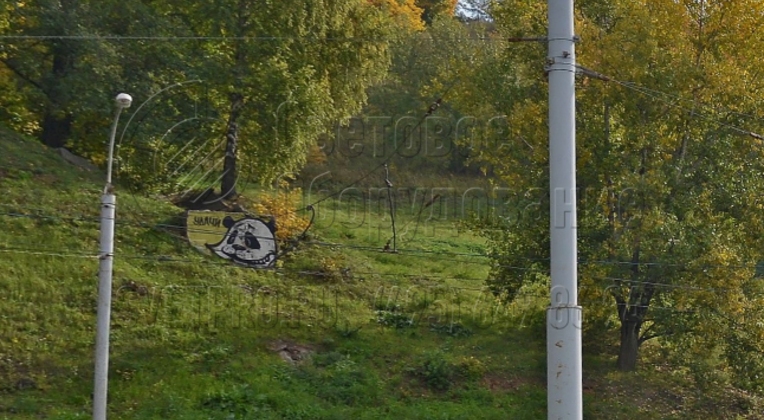

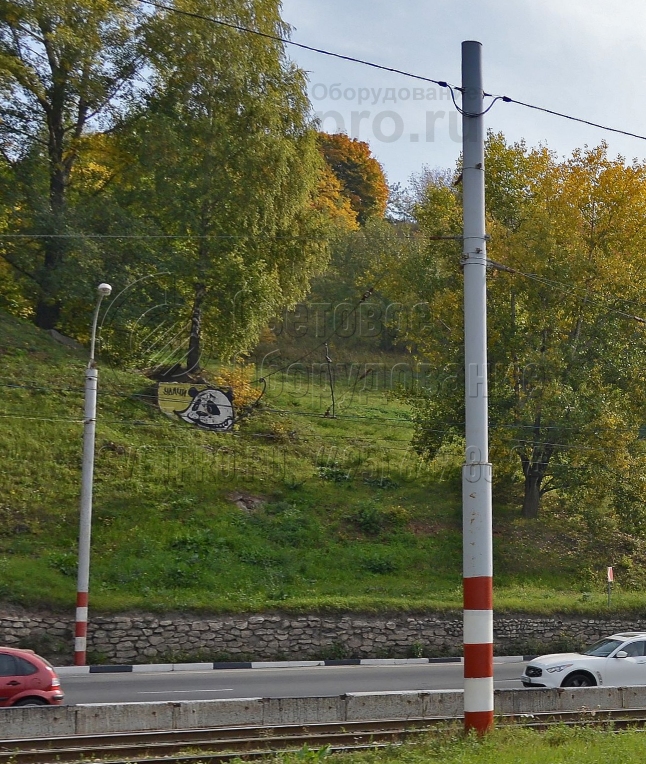

4. Ствол силовой инженерной конструкции трубчатого типа от уровня земли до среза оголовка имеет высоту 9 метров. Установка силовой линии для трамвая производится на высоте, предусмотренной государственными стандартами. На верхушку можно закрепить кронштейн со светильником уличного освещения.
