МОГК-25 Молниеотводы гранёные и трубчатые высота 25 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | МОГК-25 |
Материал: | Листовой и трубный прокат |
Размер фланца: | 580-660 мм |
Нижний диаметр: | 370-480 мм |
Высота: | 25 м |
Форма опоры: | Граненая |
как выбрать опору?

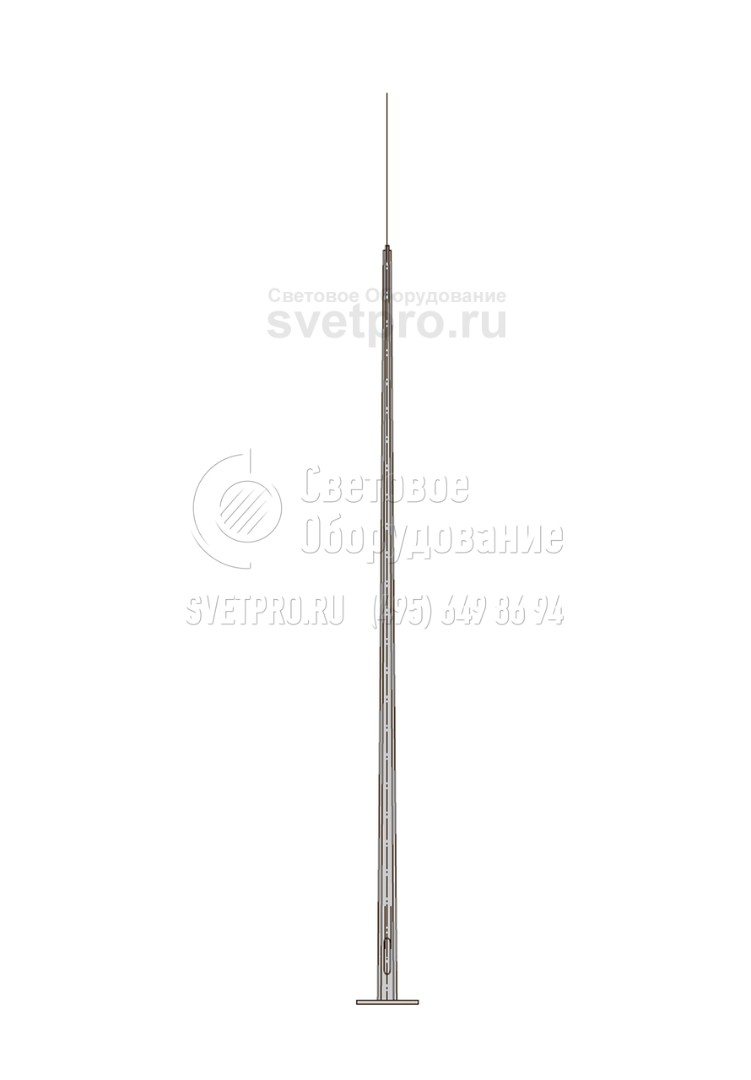

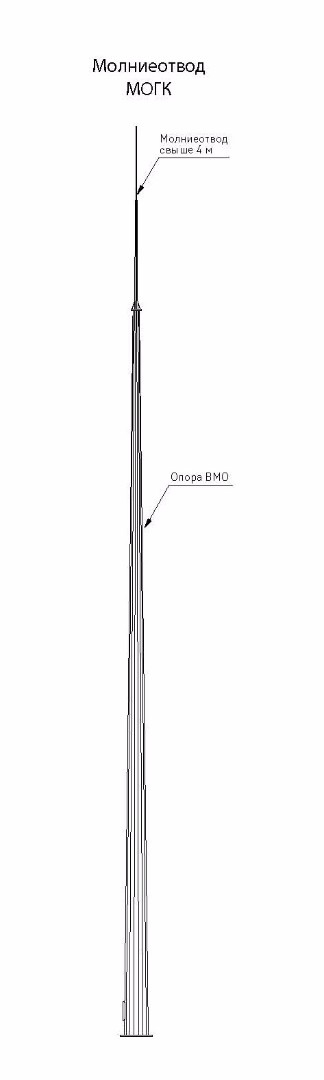

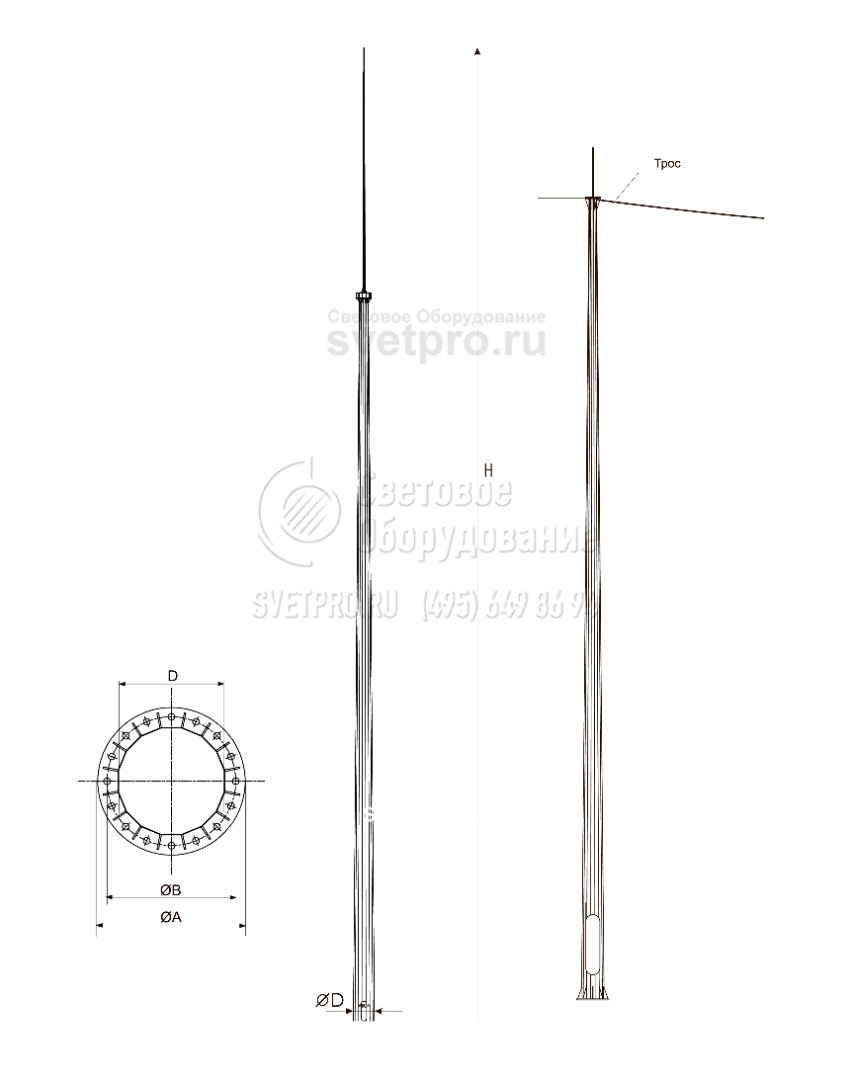

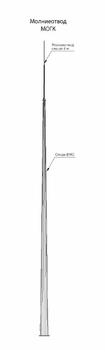

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Общая высота (ВМОН+МОТ) | Высота МОТ | На базе опоры | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
МОГК | H, м | h, м | ВМОН | D, мм | A, мм | B, мм |
МОГК-25 | 25 | 9 | ВМОН-16 | 370 | 580 | 490 |
МОГК-25 | 25 | 5 | ВМОН-20 | 425 | 600 | 525 |
МОГК-25 | 25 | 5 | ВМОН-20 | 480 | 660 | 585 |
ОПИСАНИЕ

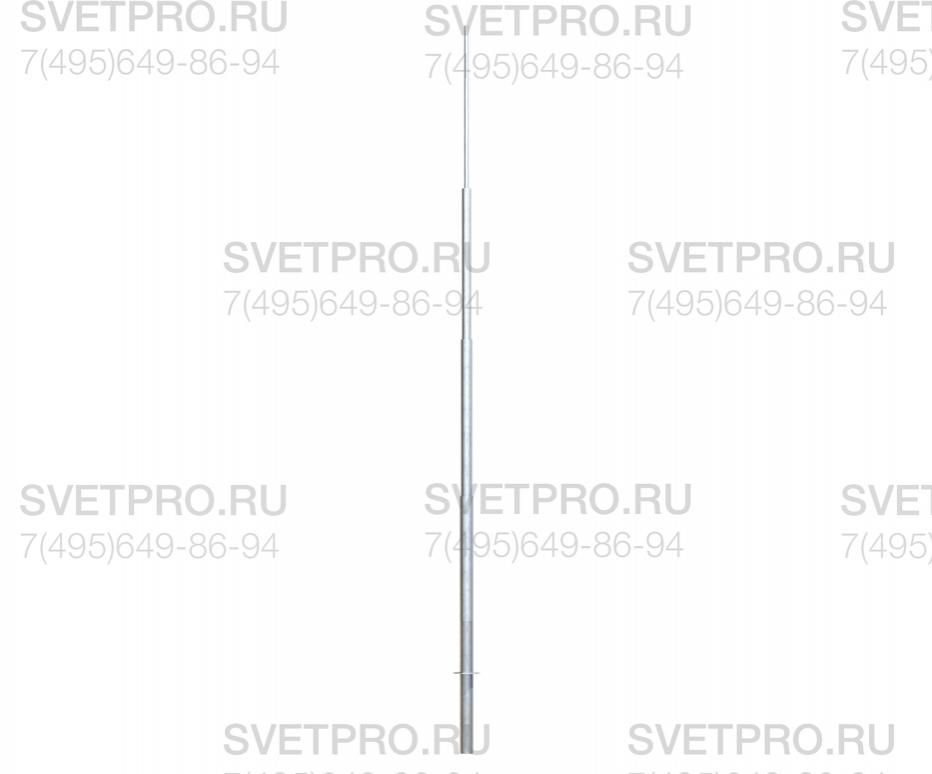

МОГК-25 — это молниеотвод на базе стального ствола осветительной опоры. Инженерная конструкция имеет высоту 25 метров и состоит из корпуса и штыря молниеприемника, закрепленного на оголовке. Изделие защищает от попадания молнии во время грозы все объекты, которые попадают в границы воображаемого конуса с верхушкой на верхней точке штыря.
Наиболее распространенными являются опоры из листовой стали. Корпус этих конструкций имеет форму конуса, многогранную форму поперечного сечения. Ствол молниеотвода изготавливается оп такой схеме:
- Листовая сталь нужной марки и толщины (зависит от района эксплуатации и прочих условий) поставляется на завод и разрезается на детали нужной формы. Благодаря плазменной резке получаются изделия с точными размерами и аккуратной кромкой, не требующей подгонки.
- Стальные листы сгибаются на гидравлических прессах, им придается форма конического ствола молниеотвода. После этого детали свариваются продольным сварным швом, его качество проверяется с помощью ультразвука.
- Ствол очищается от загрязнений и следов ржавчины, после чего цинкуется. Использование метода горячего цинкования дает возможность защитить сталь от коррозии и продлить срок службы изделия до 25 лет.
Для приобретения осветительных опор этой модели обращайтесь к менеджерам нашей компании. Телефоны для связи с ними указаны на сайте.

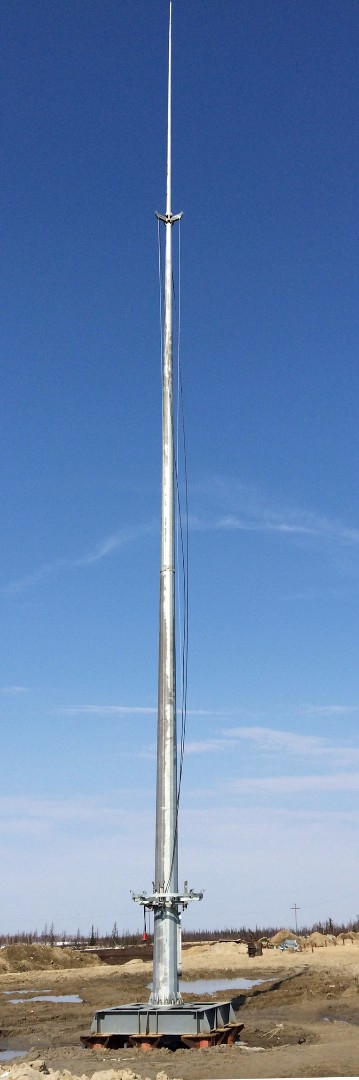

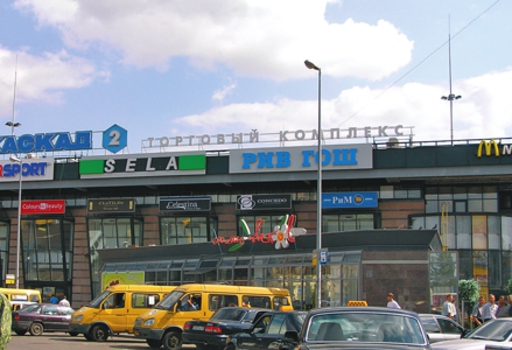

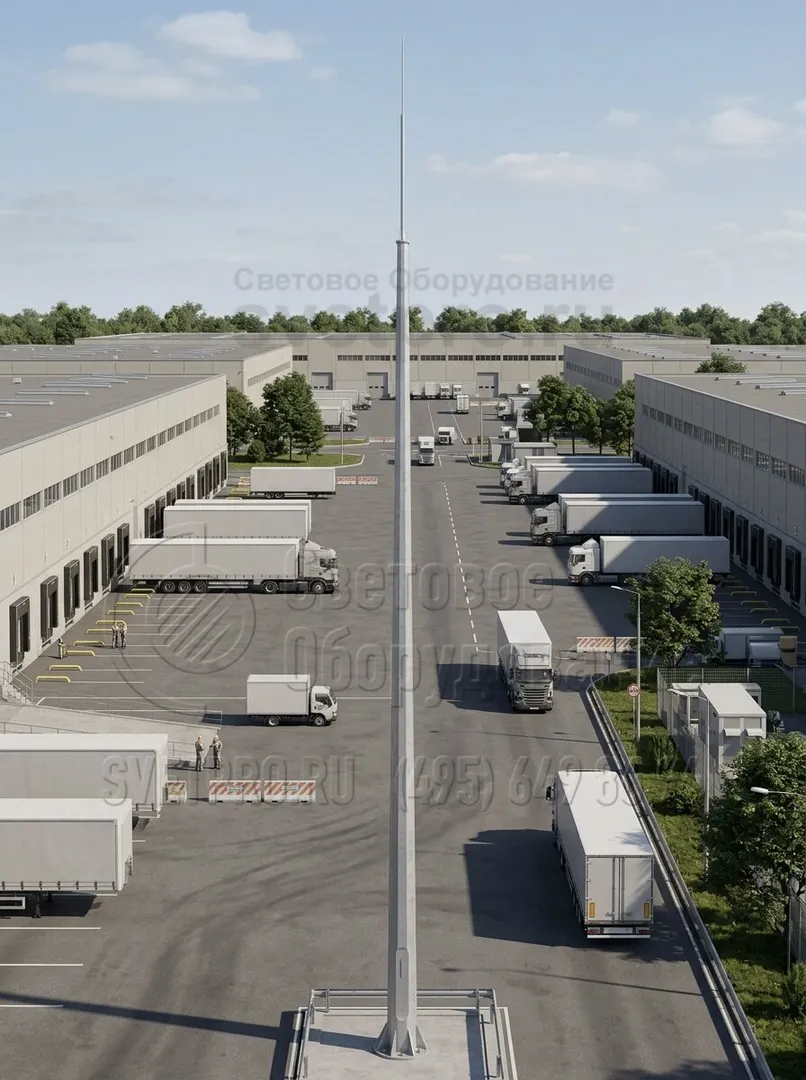

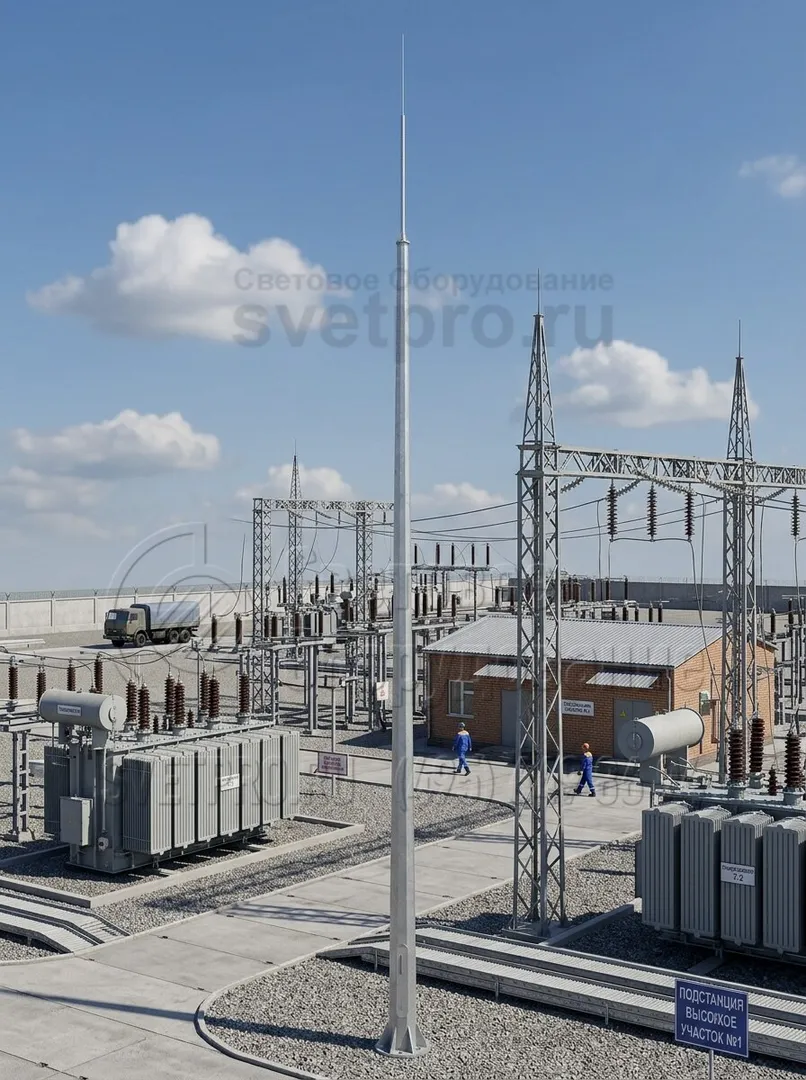

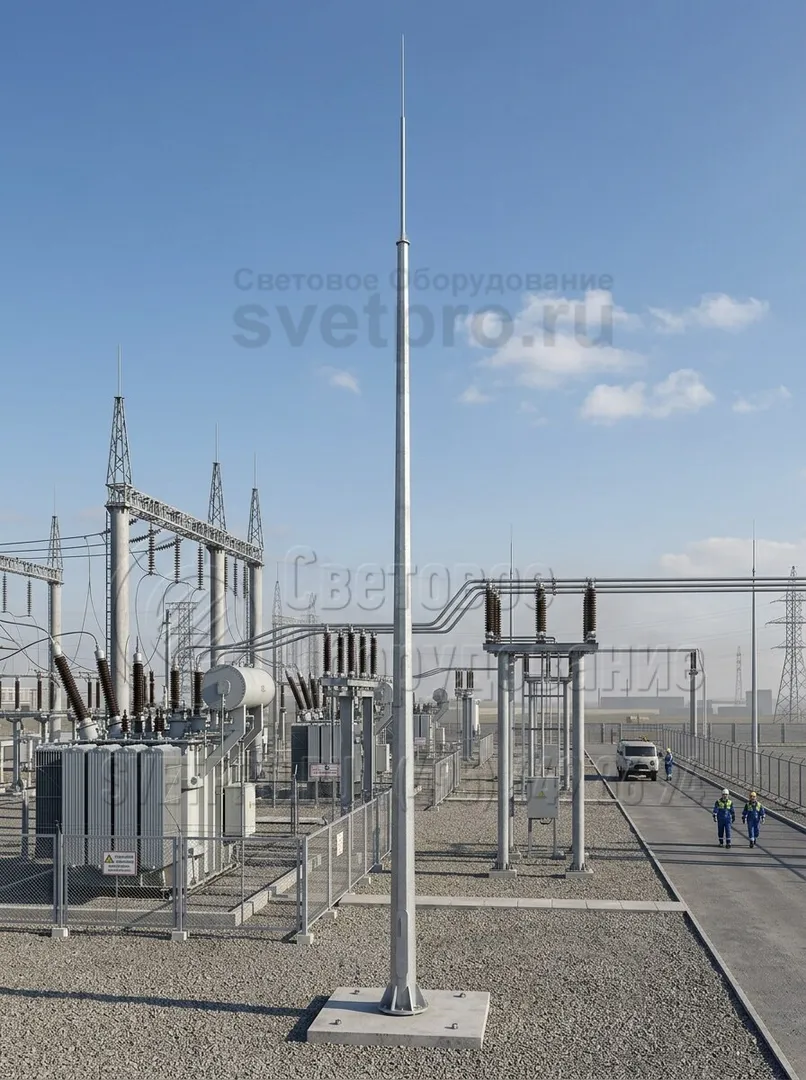

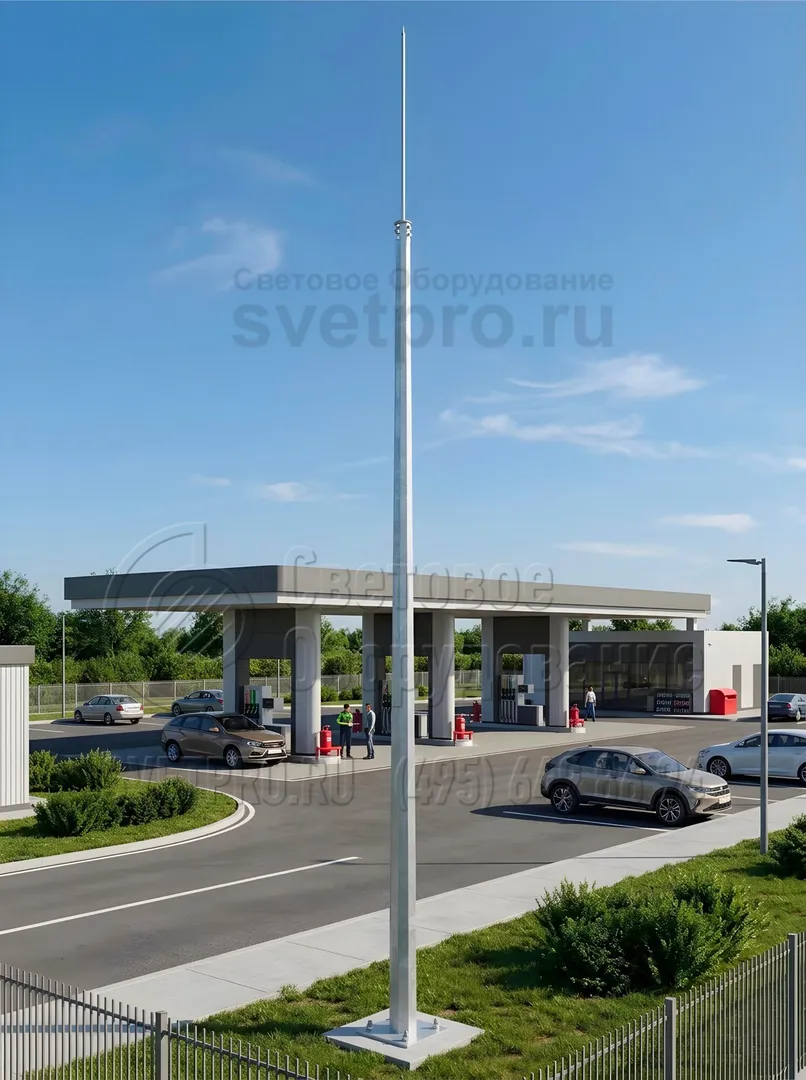

фото с объектов
Похожие товары
МОГК, МОТ Молниеотводы гранёные и трубчатые
ВГМ Молниеотводы на базе высокомачтовых опор с мобильной короной
ВГН Молниеотводы на базе высокомачтовых опор со стационарной короной
Молниеотвод
Стальная молниеотводная мачта
МОГК-30 Молниеотводы гранёные и трубчатые высота 30 метров
МОГК-40 Молниеотводы гранёные и трубчатые высота 40 метров
ВГМ-20 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 20 метров
Молниеотводы на объектах
Перейти в галереюСтатьи по теме
Мачты освещения с молниеотводом

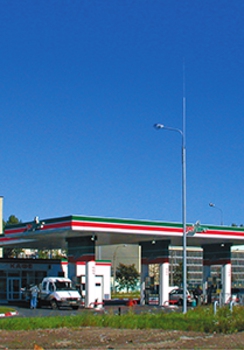

АЗС, склады с горючими веществами, нефтеперерабатывающие предприятия требуют особых мер безопасности из-за угрозы взрыва или пожара. Для предупреждения техногенной аварии такие объекты обязательно оборудуются специальным устройством - молниеотводом.
Молниеотводы на базе опор освещения с трубчатым стволом

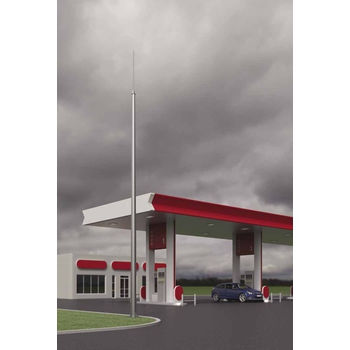

Молниеотводы, установленные на трубчатых стволах, имеют красивый внешний вид и устанавливаются на объектах, где возможно нахождение большого количества людей.
