МОГК-29 Молниеотводы гранёные и трубчатые высота 29 метров

Главная > Бренды > Опоры: AMIRA > МОГК, МОТ Молниеотводы гранёные и трубчатые > МОГК-29 Молниеотводы гранёные и трубчатые высота 29 метров
Область применения:
  • Для защиты от ударов молний зданий и со-оружений и перенапряжения в питающей сети.
Назначение:
  • Молниеотводы
Артикул производителя: МОГК-29
Количество крепежный отверстий: 4
Материал: Листовой и трубный прокат
Покрытие: Горячее цинкование
Размер фланца: 600-660 мм
Нижний диаметр: 425-480 мм
Высота: 29 м

Производитель «Опоры: AMIRA», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеОбщая высота
(ВМОН+МОТ)
Высота МОТНа базе опорыНижний
диаметр
Размер
опорного
фланца
Межцентровое
расстояние
отверстий
МОГКH, мh, мВМОНD, ммA, ммB, мм
МОГК-29 29 9 ВМОН-20 425 600 525
МОГК-29 29 9 ВМОН-20 480 660 585

ОПИСАНИЕ

МОГК-29 — это 29-метровый молниеотвод, состоящий из корпуса классической осветительной опоры и штыря молниеприемника, закрепленного на оголовке. В зависимости от выбора заказчика ствол может быть сделан из листовой стали или трубного стального проката. Штырь вставляется в оголовок и фиксируется с помощью болтов уже на месте монтажа.

Установка опоры в грунт производится с помощью закладной детали фундамента. Благодаря наличию фланца опоре не нужен хвостовик, который увеличивает длину корпуса. Установка производится в несколько этапов:

  1. Роются котлованы для закладных деталей. Размеры пробуренного отверстия определяются исходя из габаритов ЗДФ с учетом особенностей грунта и климата в районе эксплуатации конструкции.
  2. Трубчатые закладные детали устанавливаются в грунте так, чтобы опорная площадка находилась примерно на уровне земли. В отверстие вводится кабель (если молниеотвод используется и для освещения), после чего делать бетонируется.
  3. После застывания бетона к опорной площадке прикручивается корпус молниеотвода. Для этого используются высокопрочные болты и гайки. С их помощью можно компенсировать небольшие отклонения ствола от вертикали.

Наша компания готова предоставить вам нужное количество молниеотводов с базовыми характеристиками или изготовить их под индивидуальные потребности конкретного заказчика.

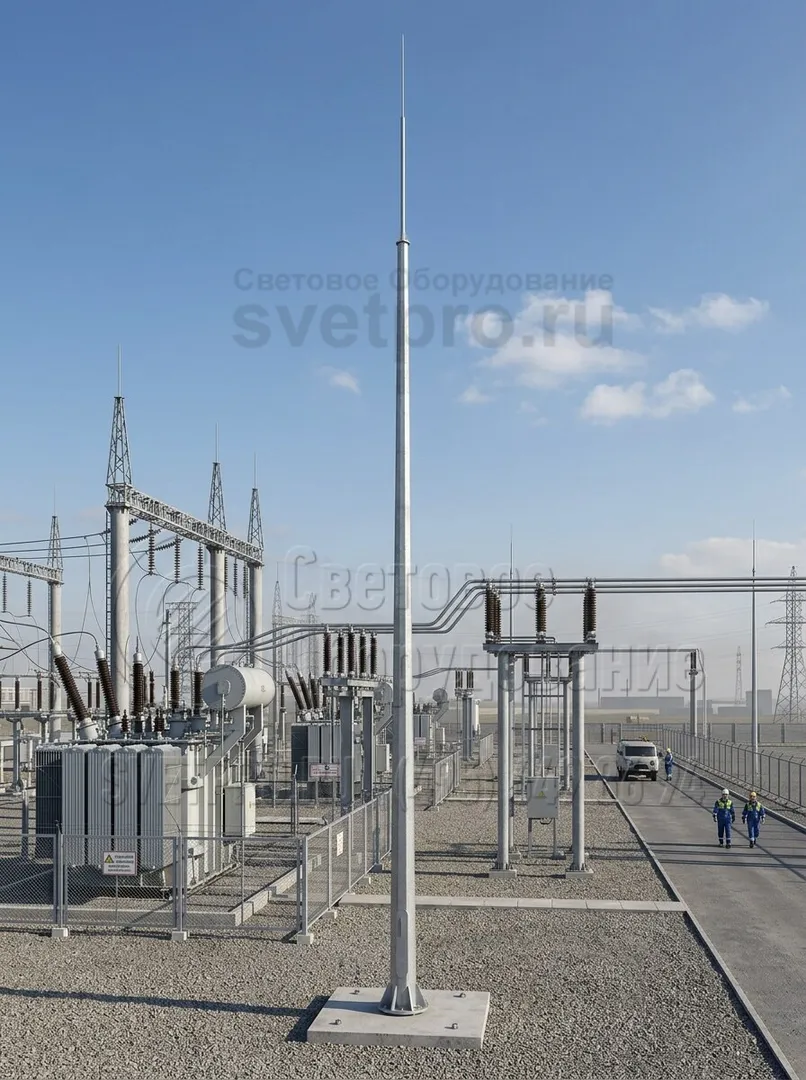

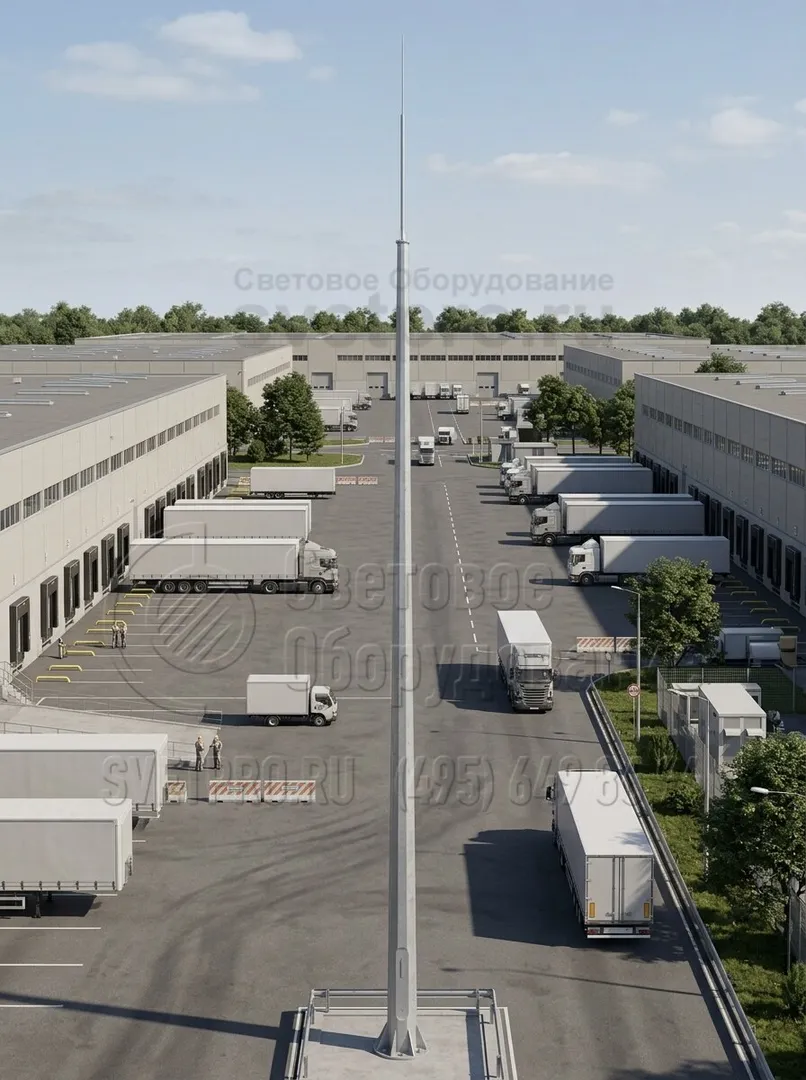

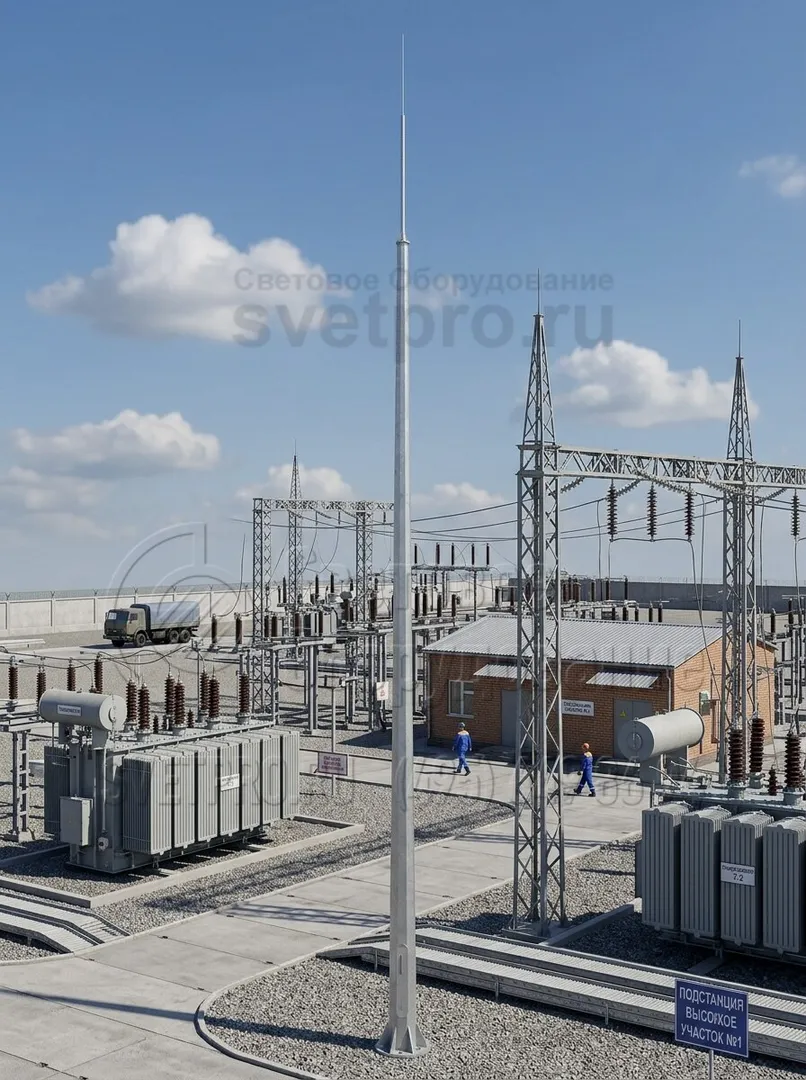

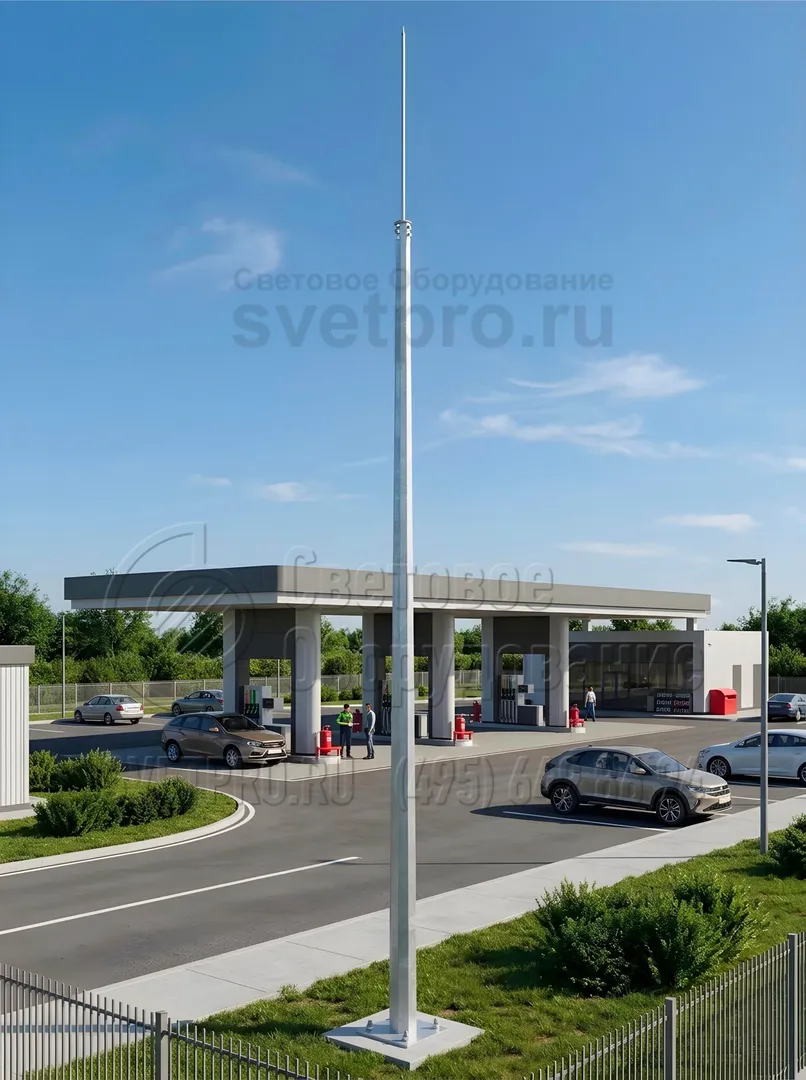

фото с объектов

Молниеотводы на объектах

Перейти в галерею
