МОГК-35 Молниеотводы гранёные и трубчатые высота 35 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | МОГК-35 |
Материал: | Листовой и трубный прокат |
Размер фланца: | 800-1130 мм |
Нижний диаметр: | 550-870 мм |
Высота: | 35 м |
Форма опоры: | Граненая |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Общая высота (ВМОН+МОТ) | Высота МОТ | На базе опоры | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
МОГК | H, м | h, м | ВМОН | D, мм | A, мм | B, мм |
МОГК-35 | 35 | 10 | ВМОН-25 | 600 | 800 | 700 |
МОГК-35 | 35 | 5 | ВМОН-30 | 550 | 800 | 700 |
МОГК-35 | 35 | 5 | ВМОН-30 | 870 | 1130 | 1020 |
ОПИСАНИЕ

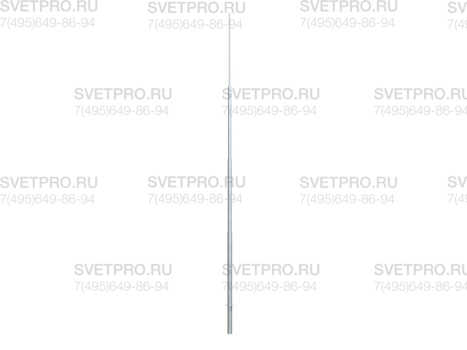

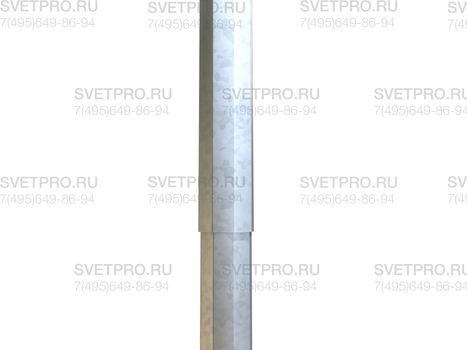

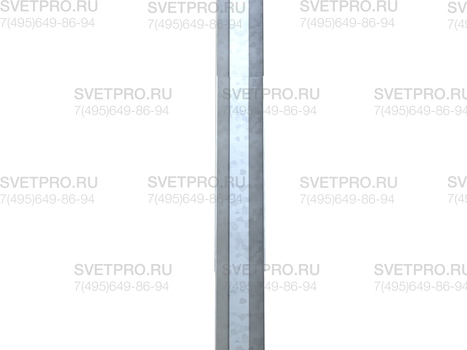

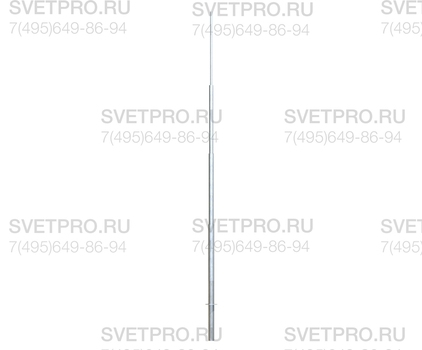

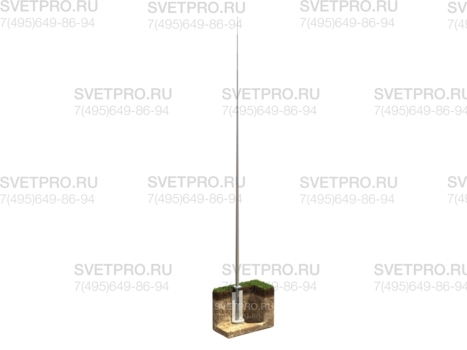

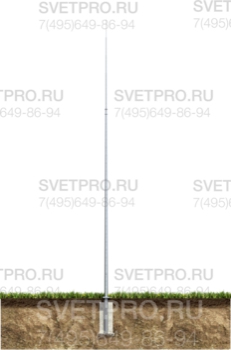

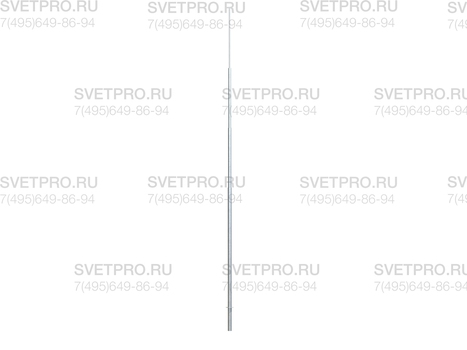

Вам нужна инженерная конструкция для защиты коммерческих или производственных объектов от попадания молнии во время грозы? Для этой цели используются молниеотводы МОГК-35. Высота у этой модели составляет 35 метров, корпус делается из стального листа и имеет многогранное сечение или из труб с круглым поперечным сечением.

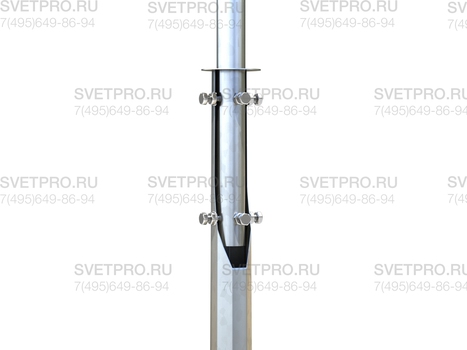

Основным элементом молниеотвода является штырь молниеприемника. Он представляет собой стальную деталь с хвостовой частью, которая монтируется на унифицированный оголовок. Процедура монтажа:
- В оголовок вставляется штырь молниеприемника до тех пор, пока ограничительная шайба не упрется в верхний срез оголовка. Длина хвостовой части штыря составляет около 30 см, что обеспечивает большую площадь соприкосновения двух деталей.

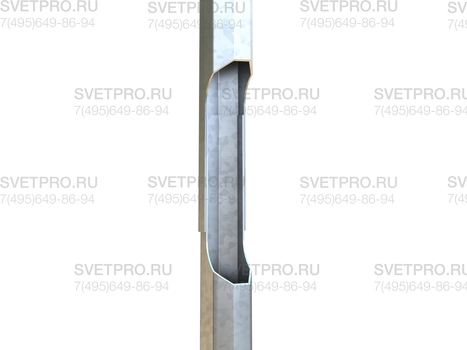

- Для крепления штыря в отверстия на корпусе опоры вкручиваются болты. Используется оцинкованный крепеж, защищенный от коррозии в процессе эксплуатации. После вкручивания болты благодаря правильно подобранной длине не видны на поверхности ствола, что делает верхнюю часть конструкции более аккуратной.
Обратите внимание, что вместо штыря в оголовок можно установить кронштейн для светильников и использовать молниеотвод как опору освещения. В этом случае сам штырь закрепляется на стволе с помощью накладных кронштейнов.
Вам нужно купить молниеотводы типа МОГК-35? Оформляйте заказ на производство этих конструкций у нас на сайте.

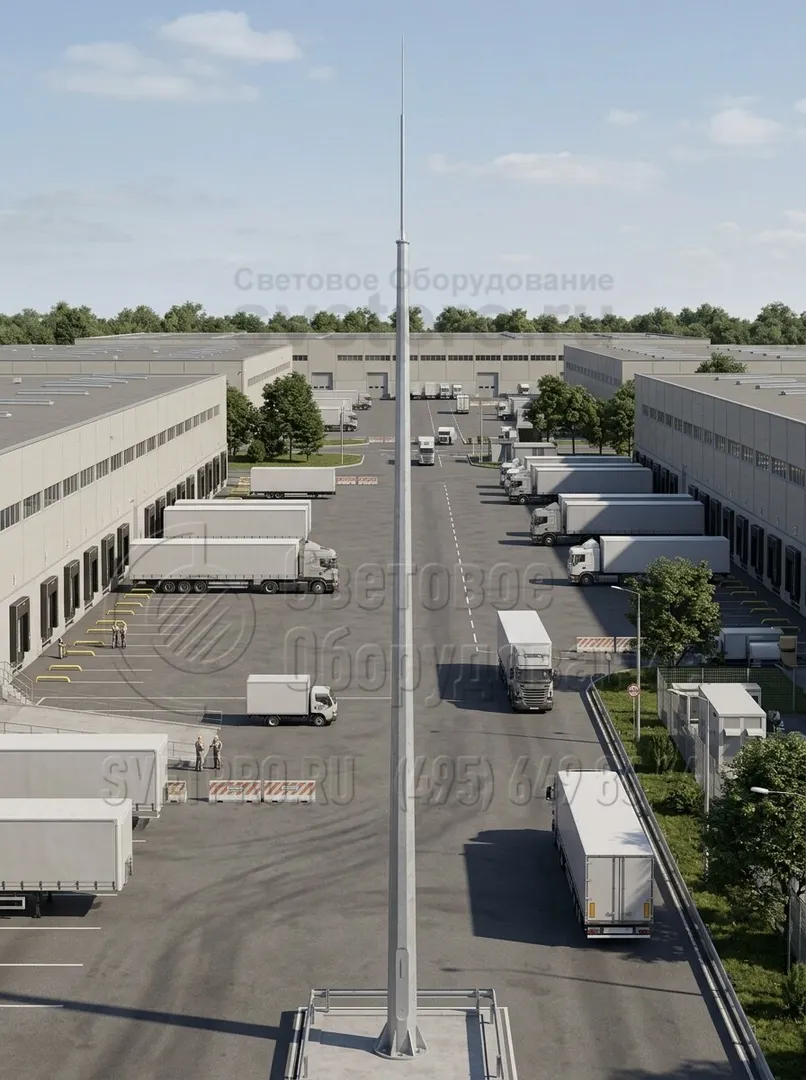

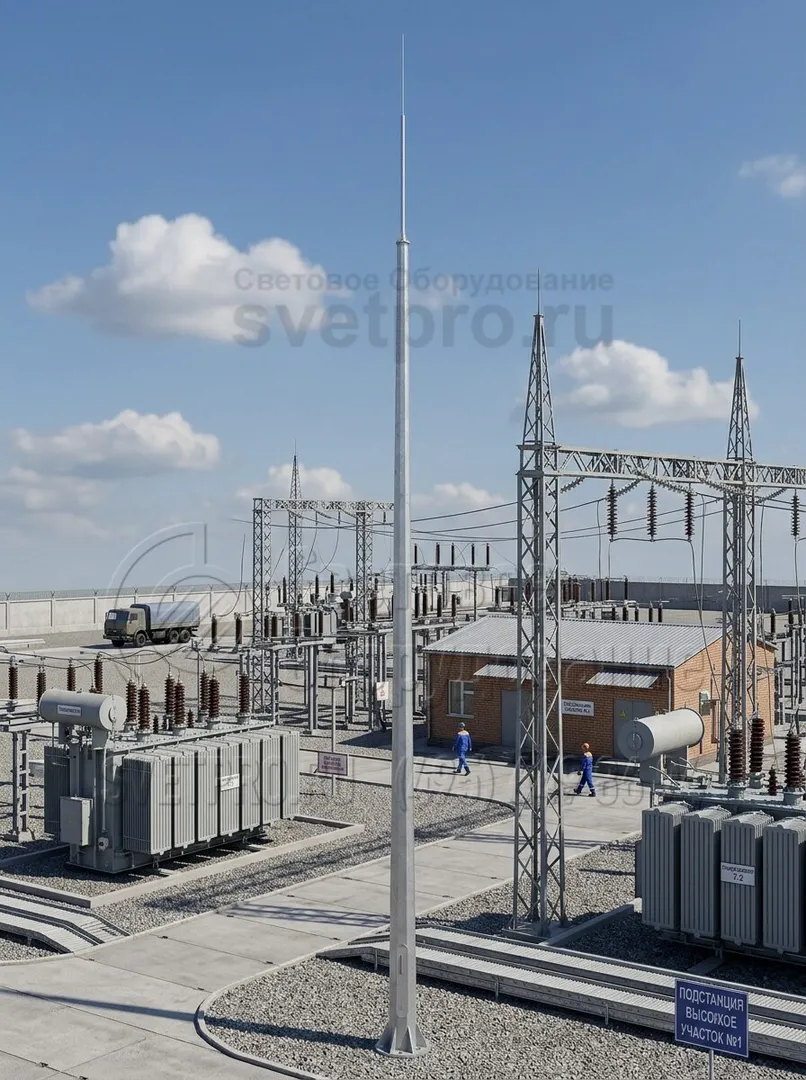

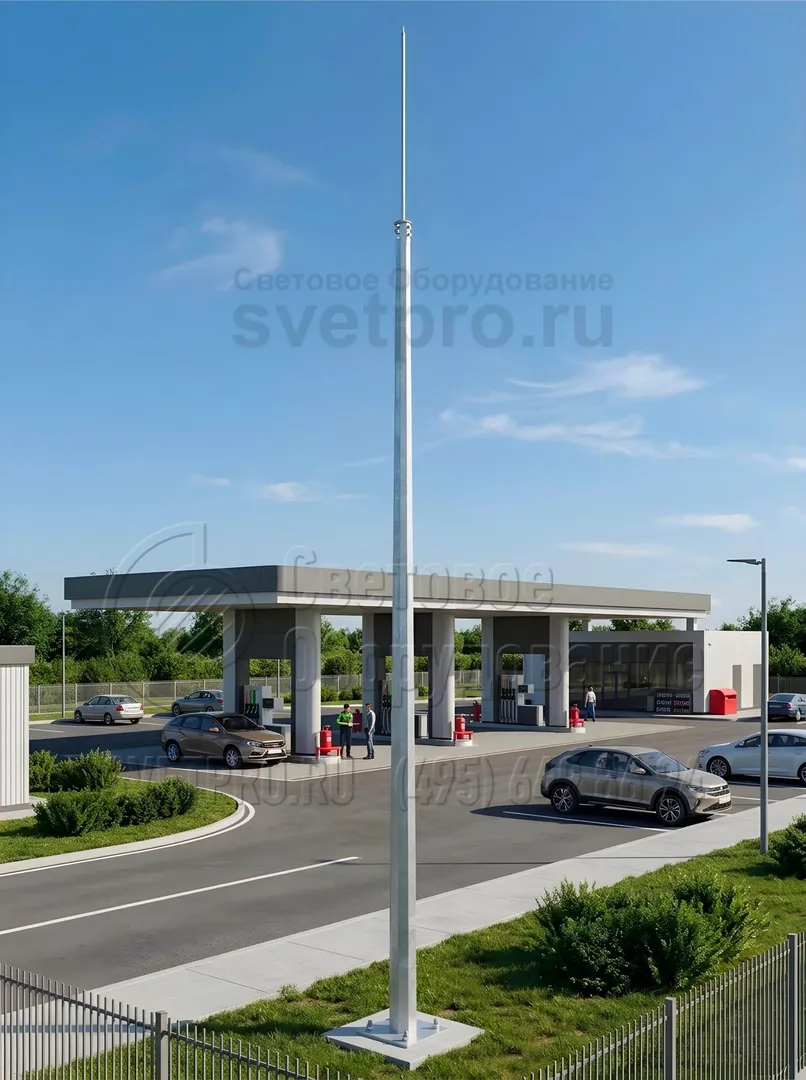

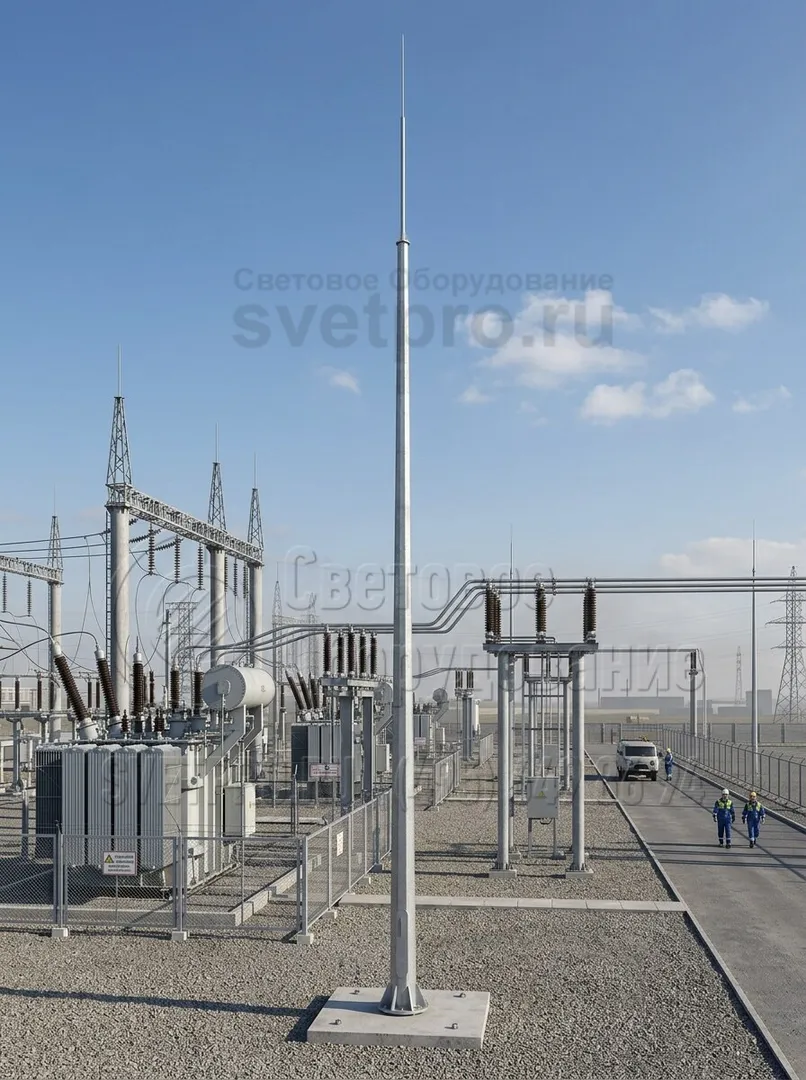

фото с объектов
