МОГК-22 Молниеотводы гранёные и трубчатые высота 22 метра
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | МОГК-22 |
Материал: | Листовой и трубный прокат |
Размер фланца: | 580 мм |
Нижний диаметр: | 370 мм |
Высота: | 22 м |
Форма опоры: | Граненая |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Общая высота (ВМОН+МОТ) | Высота МОТ | На базе опоры | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
МОГК | H, м | h, м | ВМОН | D, мм | A, мм | B, мм |
МОГК-22 | 22 | 6 | ВМОН-16 | 370 | 580 | 490 |
ОПИСАНИЕ
МОГК-22 — это молниеотвод высотой 22 метра. Основным элементом конструкции является штырь молниеотвода. Он представляет собой изделие из стали с хвостовиком, которое крепится на корпусе осветительной опоры. В этой линейке производителя представлены модели, которые имеют граненый конический или трубчатый сегментный ствол.
Трубчатый корпус делается из трубного проката с круглым поперечным сечением. Трубы разного диаметра свариваются друг с другом в целый ствол, который не разбирается при транспортировке и установке.
Особенности молниеотвода с трубчатым стволом:
- Он состоит из нескольких сегментов, диаметр каждого уменьшается от нижней части к верхушке. В результате вес нижней части больше верхней и конструкция становится более стабильной.
- Для изготовления используется трубный прокат, поэтому сгибать и сваривать стальные листы не нужно. Упрощенная технология производства снижает себестоимость, поэтому покупатели могут приобрести молниеотводы по меньшей стоимости.
- Установка трубчатого молниеотвода производится на фланец, который приваривается к нижнему срезу корпуса. Поэтому при повреждении конструкции ее можно заменить на новую без разрушения фундамента.
Наша компания изготовит для вас молниеотводы нужной модификации с типовыми или индивидуальными характеристиками. Срок производства — до 8 недель.

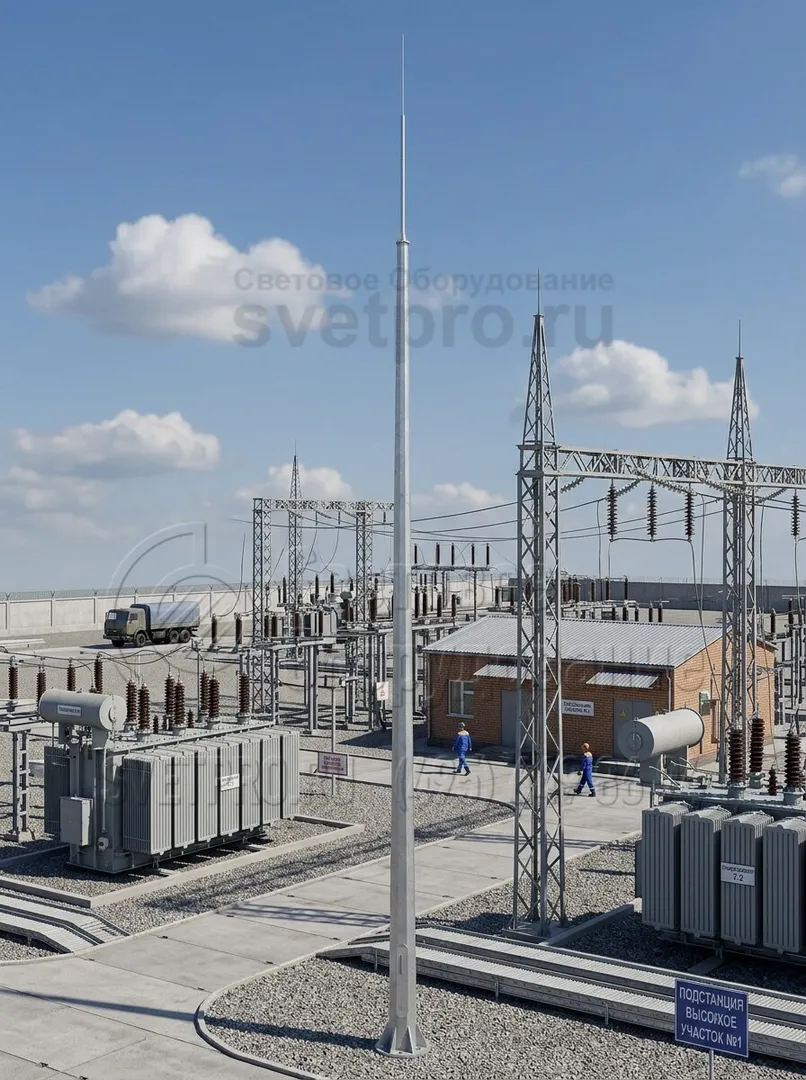

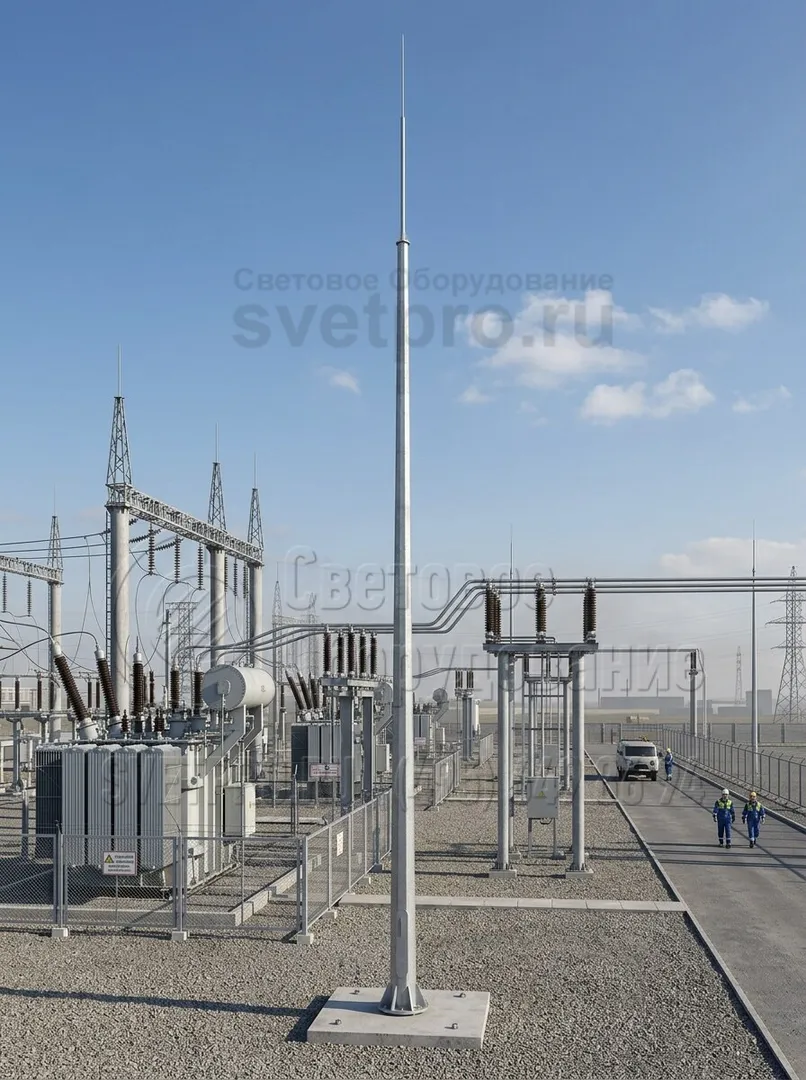

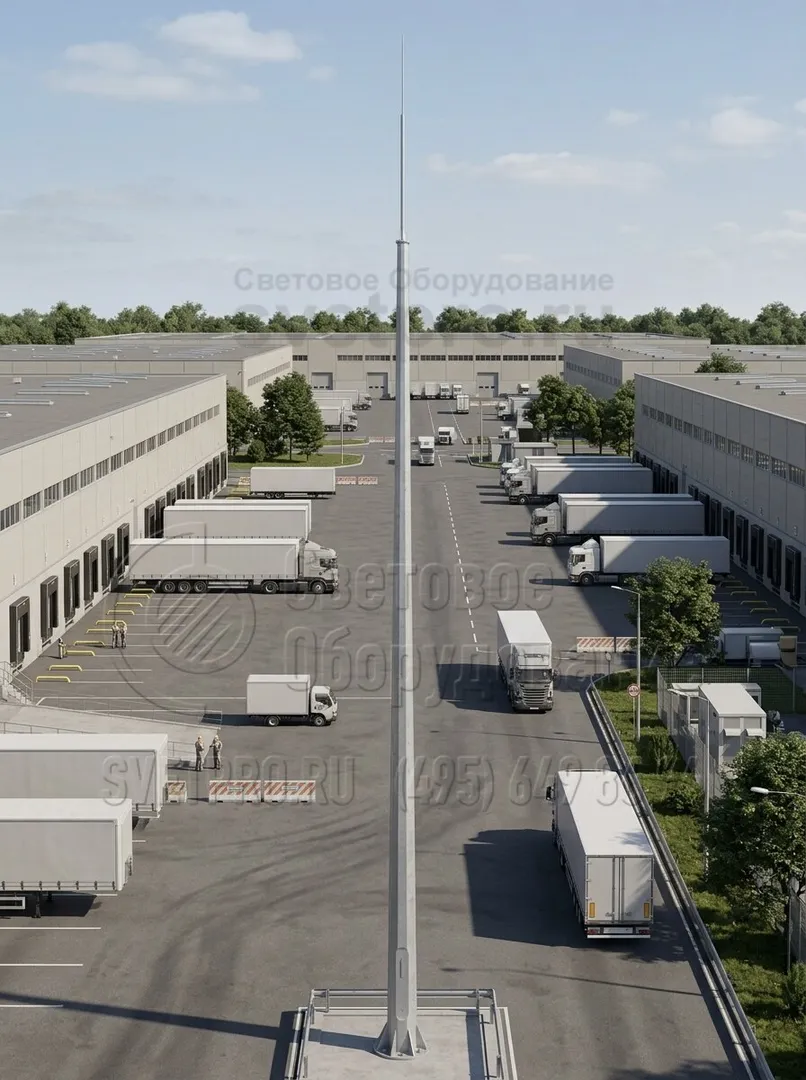

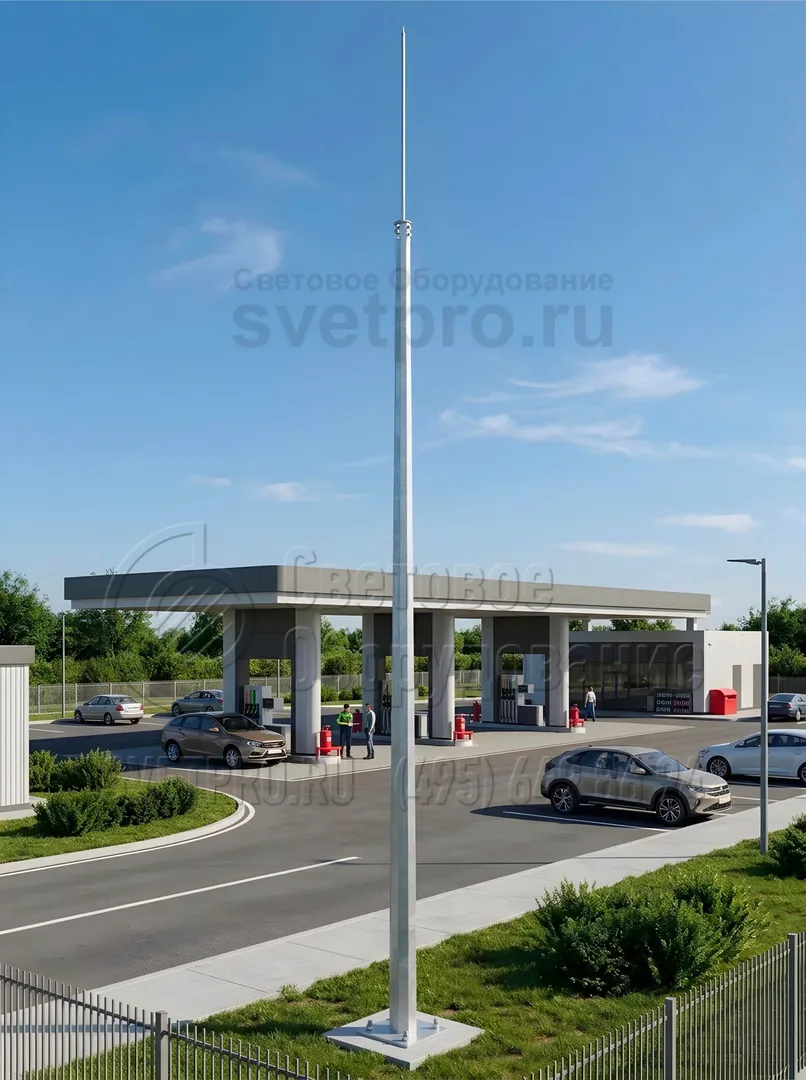

фото с объектов
