МОГК-27 Молниеотводы гранёные и трубчатые высота 27 метров

Цена*: 250 028 руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Область применения:
  • Для защиты от ударов молний зданий и со-оружений и перенапряжения в питающей сети.
Назначение:
  • Молниеотводы

ОПИСАНИЕ

МОГК-27 — это молниеотвод, который применяется для защиты окружающих зданий и сооружений от попадания молнии во время грозы. Высота этой конструкции от кончика штыря молниеприемника до опорного фланца составляет 27 метров. Основой конструкции выступает стальная опора из листового или трубчатого проката.

Монтаж корпуса на месте эксплуатации производится с помощью фланца. Для этого к нижнему срезу ствола приваривается опорная площадка в форме квадрата. По его углам просверлены отверстия, в которые вставляются болты для фиксации на закладной детали фундамента. ЗДФ не входит в комплект поставки и приобретается отдельно у производителя.

Фланцевая установка молниеотвода имеет несколько плюсов:

  • С помощью закладной детали проще выровнять наземную часть по вертикали. Работники контролируют правильность установки ЗДФ. После прикручивания ствола к ней он автоматически занимает нужное положение.
  • При установке с помощью фланца монтажный узел остается разъемным. При необходимости можно открутить наземную часть и использовать ее повторно или заменить на новую при разрушении. Фундамент при такой установке не повреждается.

Наша компания специализируется на производстве осветительных опор, молниеотводов и других инженерных конструкций для систем освещения. Заказать МОГК-27 можно у наших менеджеров.

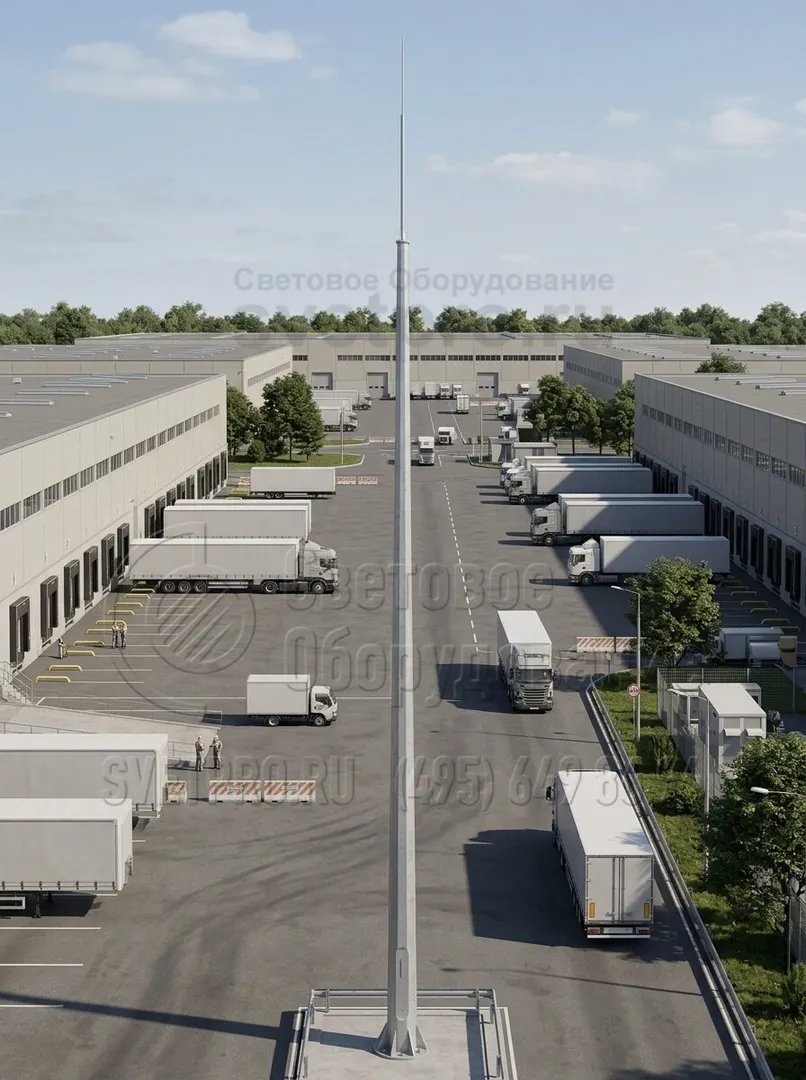

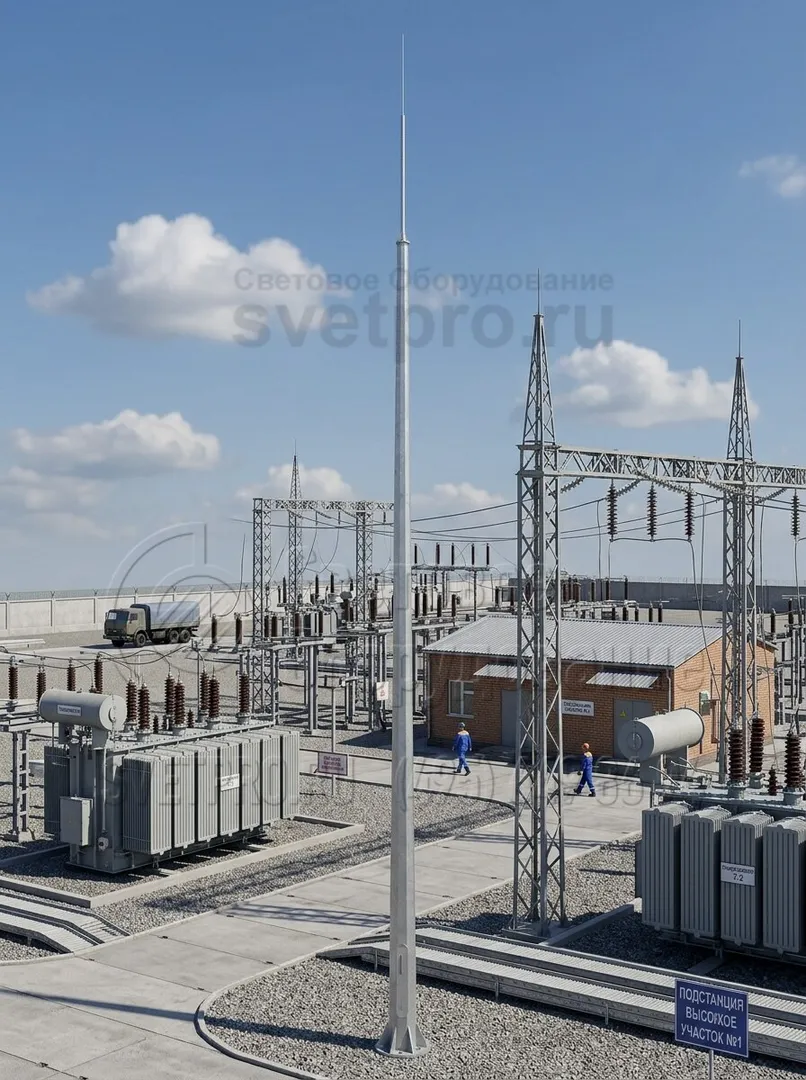

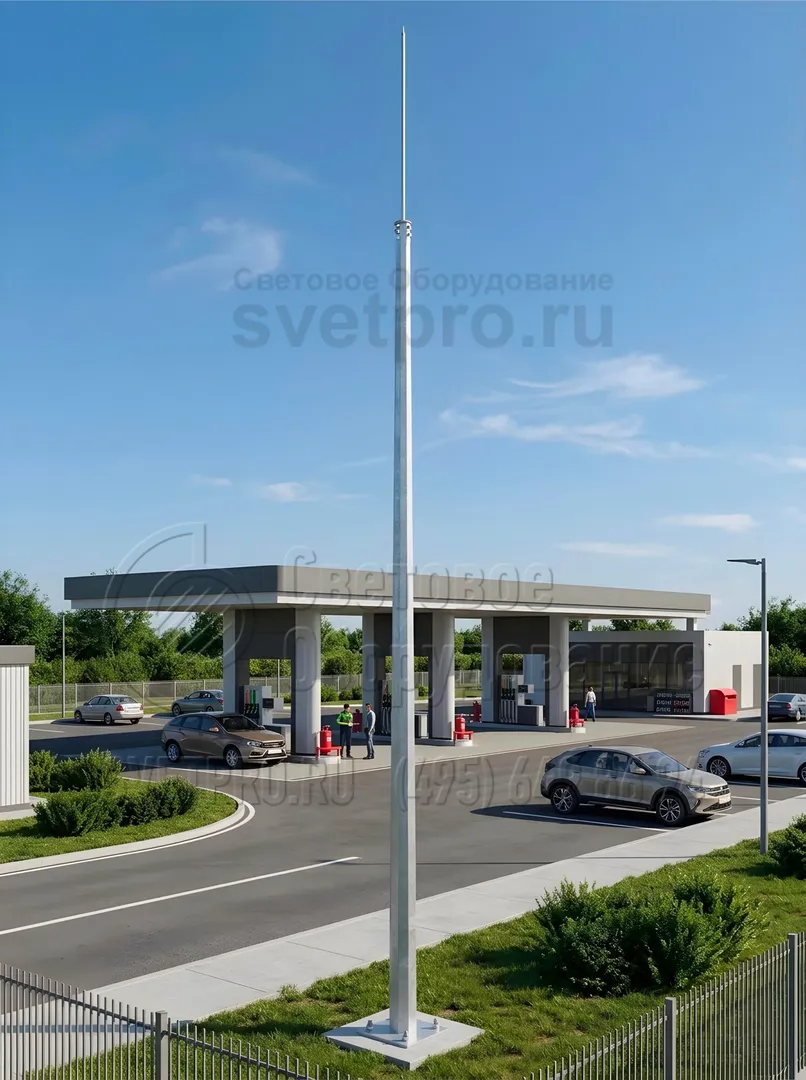

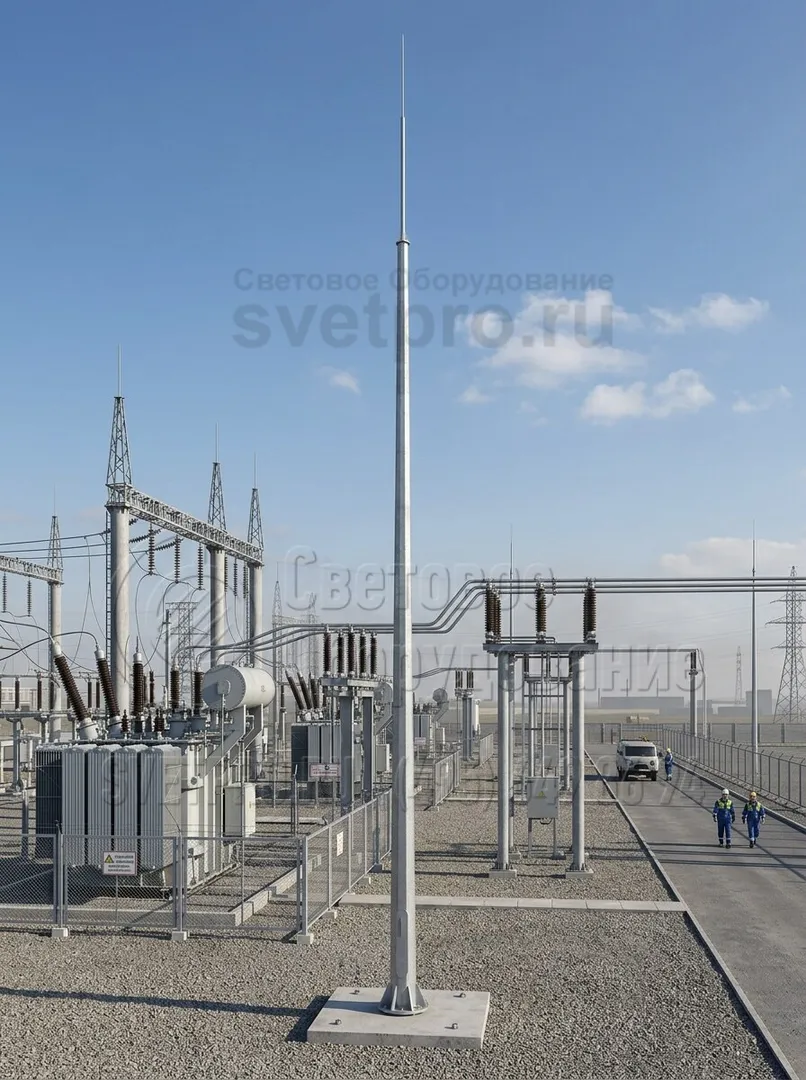

фото с объектов

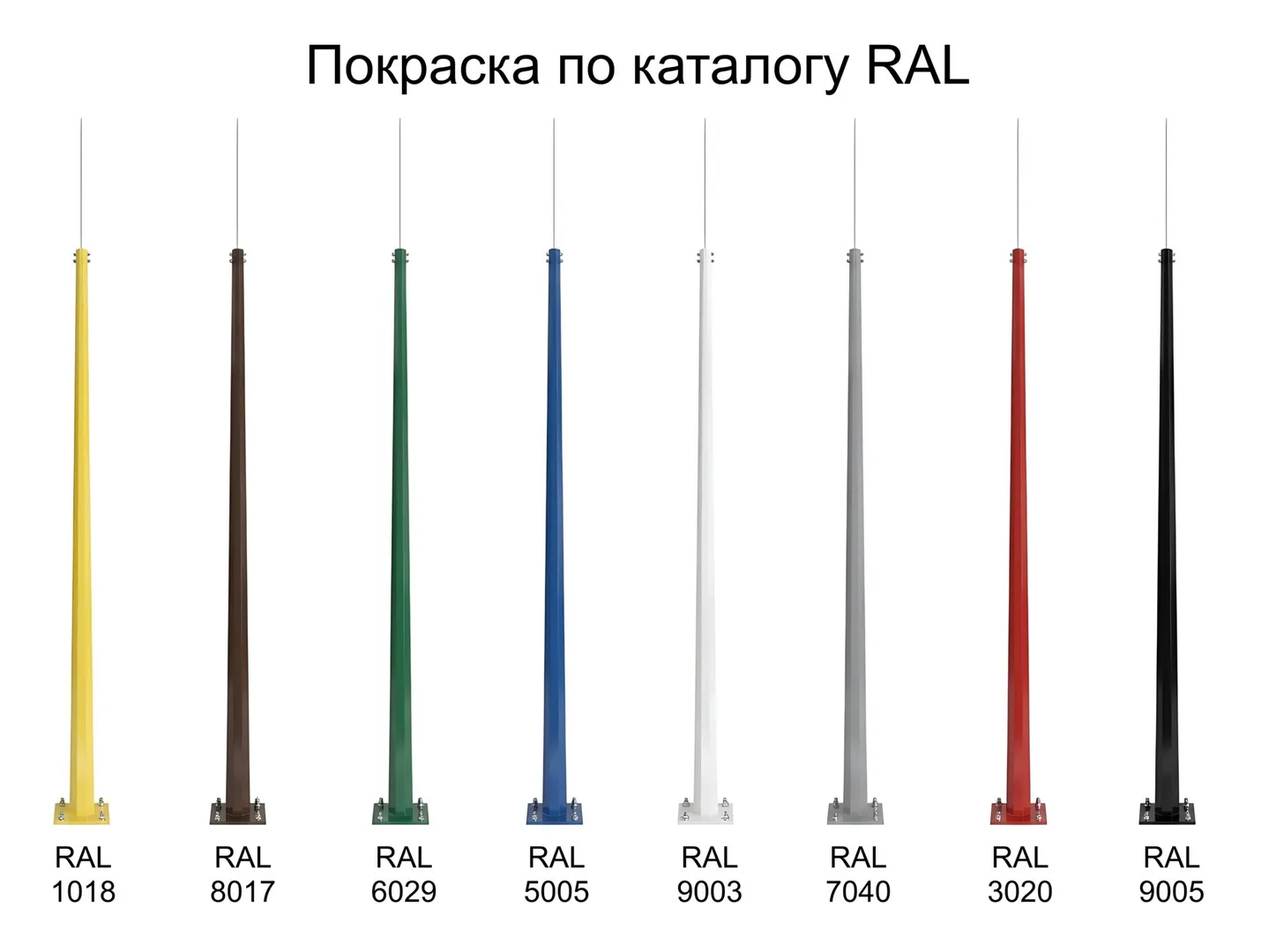

Покраска по каталогу RAL

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Покрытие: Горячее цинкование
Артикул производителя: МОГК-27
Материал: Листовой и трубный прокат
Размер фланца: 580-660 мм
Нижний диаметр: 370-480 мм
Вес: 850 кг
Высота: 27 м
Форма опоры: Граненая

Таблица кодов заказа

НаименованиеОбщая высота
(ВМОН+МОТ)
Высота МОТНа базе опорыНижний
диаметр
Размер
опорного
фланца
Межцентровое
расстояние
отверстий
МОГКH, мh, мВМОНD, ммA, ммB, мм
МОГК-27 27 11 ВМОН-16 370 580 490
МОГК-27 27 7 ВМОН-20 425 600 525
МОГК-27 27 7 ВМОН-20 480 660 585

как выбрать опору?

ГАБАРИТНЫЕ РАЗМЕРЫ

Фотогалерея
