МОГК-37 Молниеотводы гранёные и трубчатые высота 37 метров

Главная > Бренды > Опоры: AMIRA > МОГК, МОТ Молниеотводы гранёные и трубчатые > МОГК-37 Молниеотводы гранёные и трубчатые высота 37 метров
Область применения:
  • Для защиты от ударов молний зданий и со-оружений и перенапряжения в питающей сети.
Назначение:
  • Молниеотводы
Артикул производителя: МОГК-37
Количество крепежный отверстий: 4
Материал: Листовой и трубный прокат
Покрытие: Горячее цинкование
Размер фланца: 800-1130 мм
Нижний диаметр: 550-870 мм
Высота: 37 м

Производитель «Опоры: AMIRA», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеОбщая высота
(ВМОН+МОТ)
Высота МОТНа базе опорыНижний
диаметр
Размер
опорного
фланца
Межцентровое
расстояние
отверстий
МОГКH, мh, мВМОНD, ммA, ммB, мм
МОГК-37 37 7 ВМОН-30 550 800 700
МОГК-37 37 7 ВМОН-30 870 1130 1020

ОПИСАНИЕ

МОГК-37 — это опора со штырем молниеприемника, которая используется для защиты прилегающих зданий и конструкций от попадания молнии. Основной для штыря служит корпус из листовой стали или трубного проката. В поперечном сечении он имеет форму многогранника или круга. Благодаря конической или сегментной форме достигается стабильность при сильном ветре.

К молниеотводу подключается кабель системы заземления. Провод с помощью болта и гайки прикрепляется к укрепляющей косынке, удерживающей фланец в нижней части. Если молниеотвод используется как опора для светильников уличного освещения, через закладную деталь внутрь вводится подземная силовая линия.

Все части конструкции цинкуются. Изделия погружаются в ванны с расплавленным металлом, благодаря чему на поверхности углеродистой стали формируется слой цинка толщиной до 150 мкм. Он покрывает сталь и внутри, и снаружи ствола. Такой барьерный слой полностью исключает контакт с кислородом и водой, которые вызывают коррозию.

В нижней части корпуса прорезано вытянутое ревизионное отверстие. В нем располагается клеммная колодка для соединения проводов. Отверстие закрыто крышкой, чтобы исключить доступ посторонних и защитить электрические компоненты от осадков.

Молниеотводы МОГК-37 изготавливаются по типовому проекту или индивидуально. Для оформления заказа обращайтесь к нашим менеджерам.

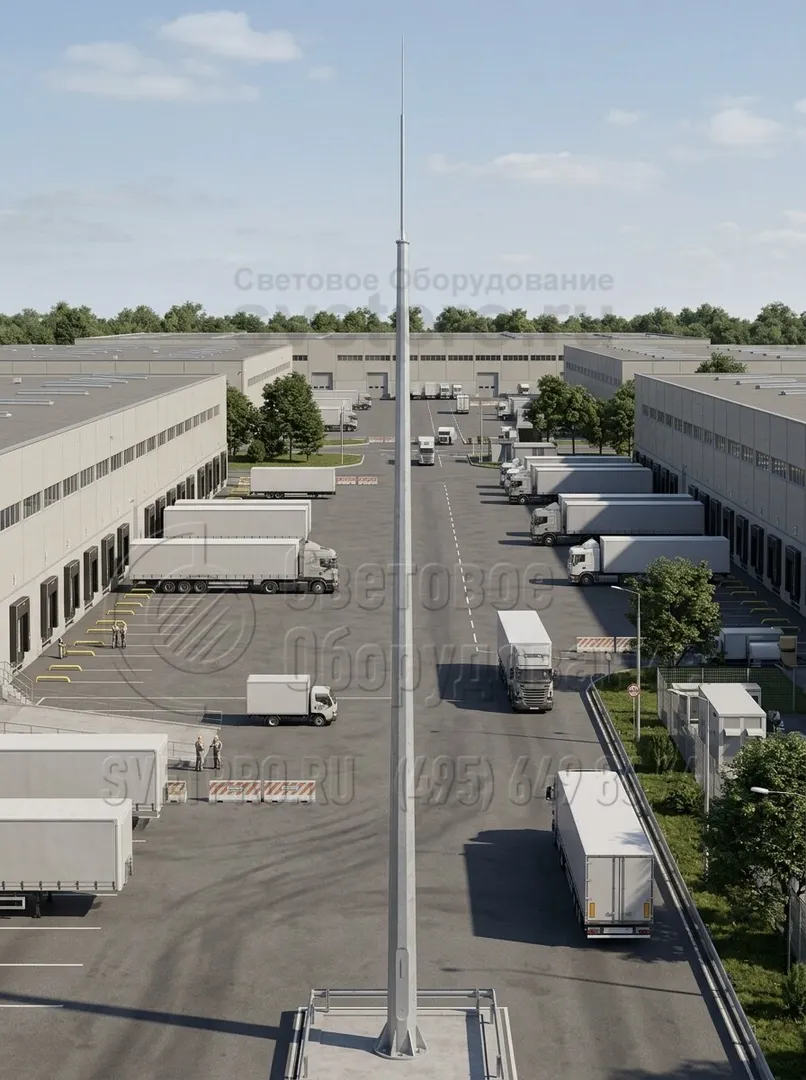

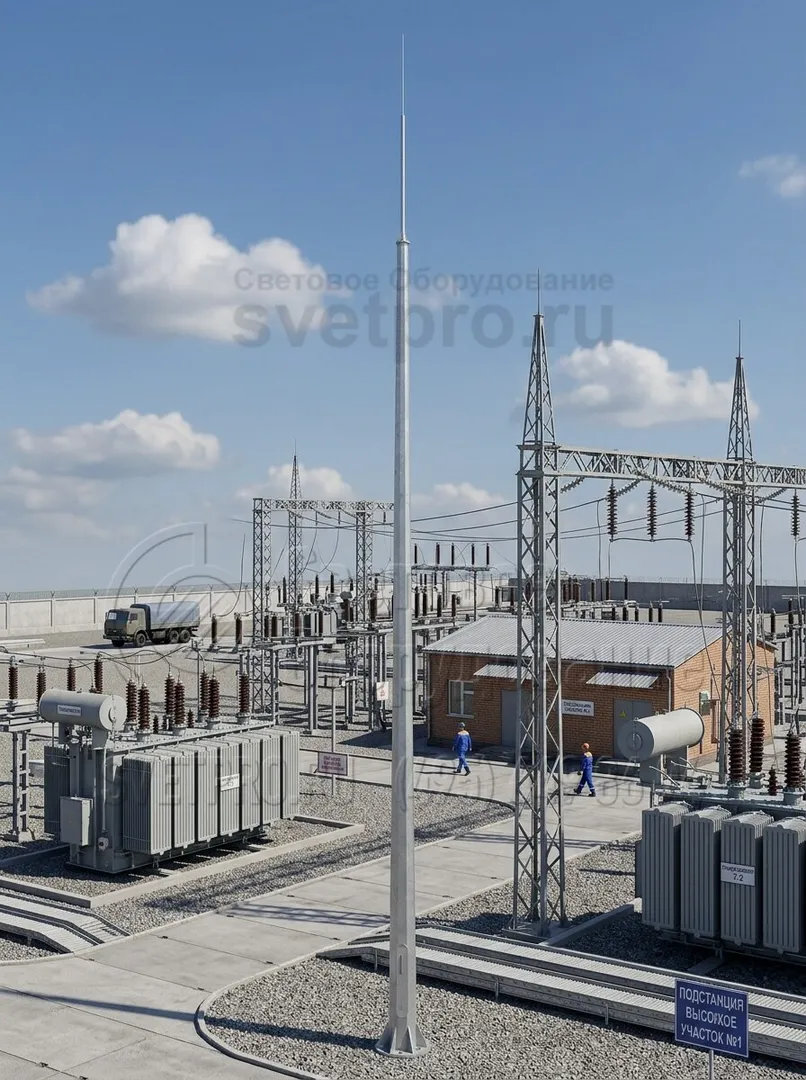

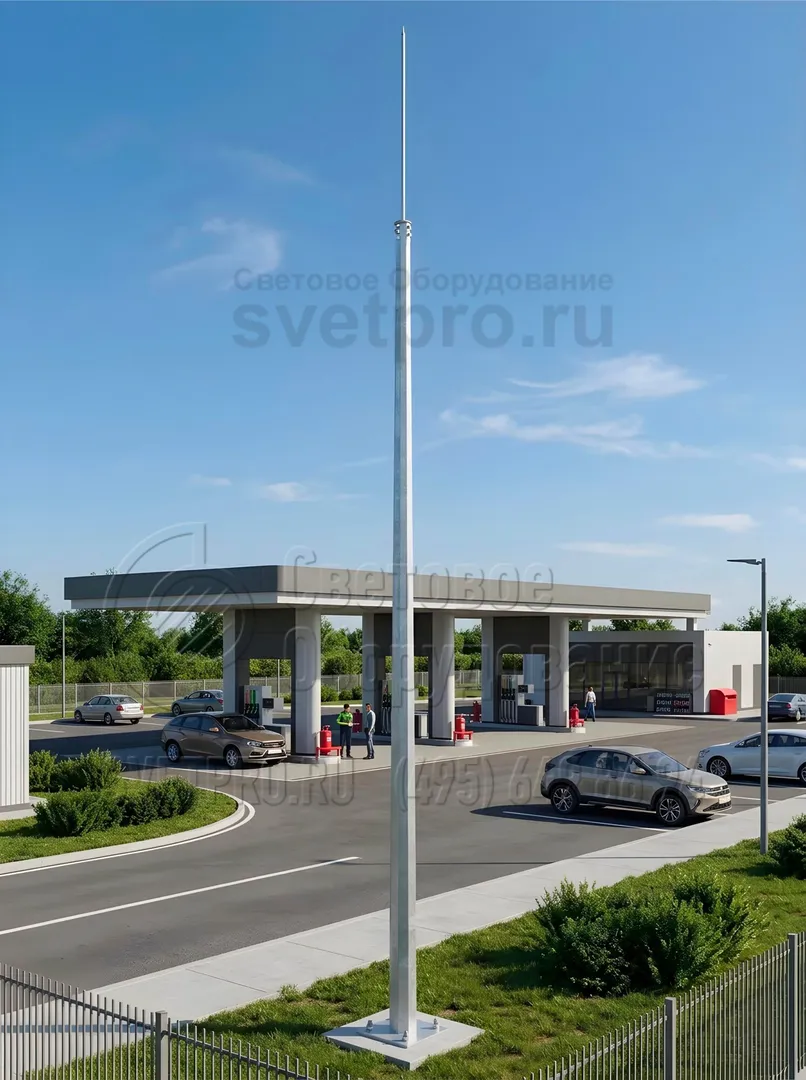

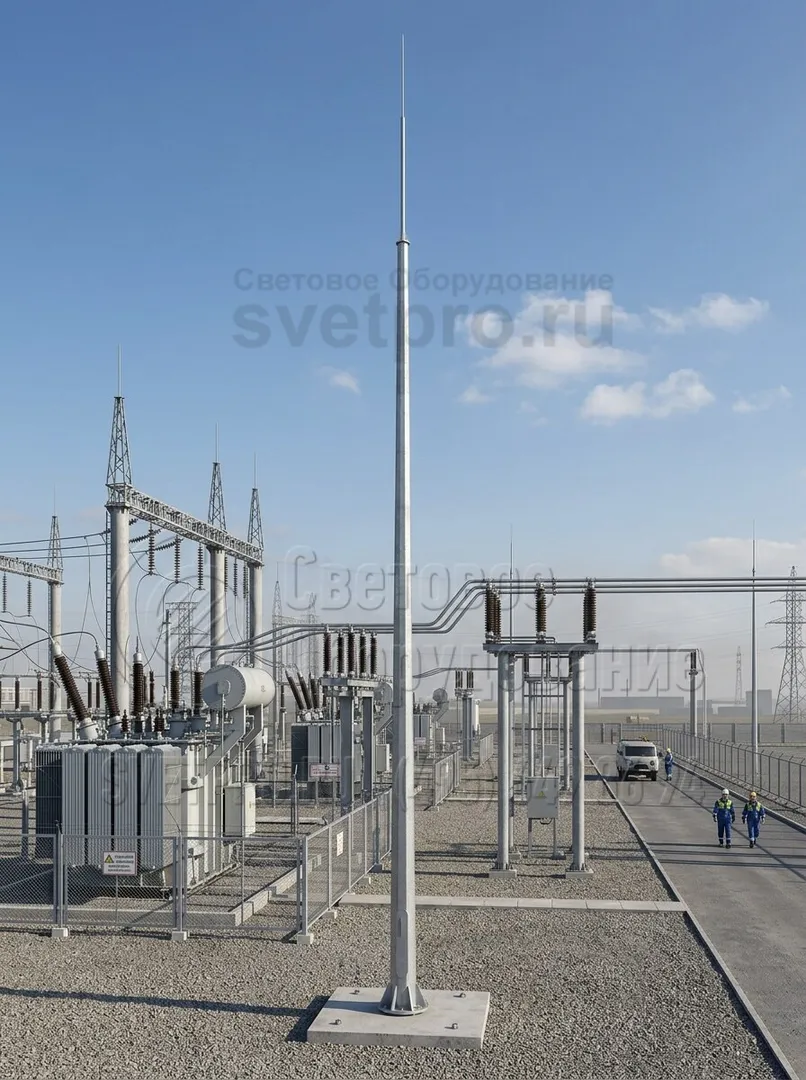

фото с объектов
