ОГСКС 1.5-10 Опоры граненые силовые контактной сети высота 10 метров
Покрытие
Горячее цинкование
Высота опоры, м
10
Цена*:
от
177 078
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Опора контактной сети ОГСКС 1.5-10 – конструкция из металла, позволяющая организовать уличное освещение на автомагистралях и дорогах, а также обеспечить полноценную работу троллейбусов и трамваев. Конструкционное исполнение опоры предполагает воздушную прокладку кабеля, что делает ее востребованной для установки на участках, где подземный подвод кабеля исключен.
Для изготовления силовой опоры ОГСКС 1.5-10 используется качественная сталь. Конструкция изделия рассчитана на высокие нагрузки, что позволяет монтировать ее в районах со сложными климатическими условиями. Устойчивость к нагрузкам обеспечивается граненой поверхностью, защита от коррозии создается посредством горячего цинкования. Нанесенный на металл слой цинка увеличивает продолжительность эксплуатации изделия.
ОГСКС 1.5-10 монтируется на закладное бетонное основание с помощью фланцевого соединения. Расчет параметров фундамента выполняется индивидуально для каждого типа опор. ОГСКС 1.5-10 также может устанавливаться в открытый грунт при прямостоечном исполнении.

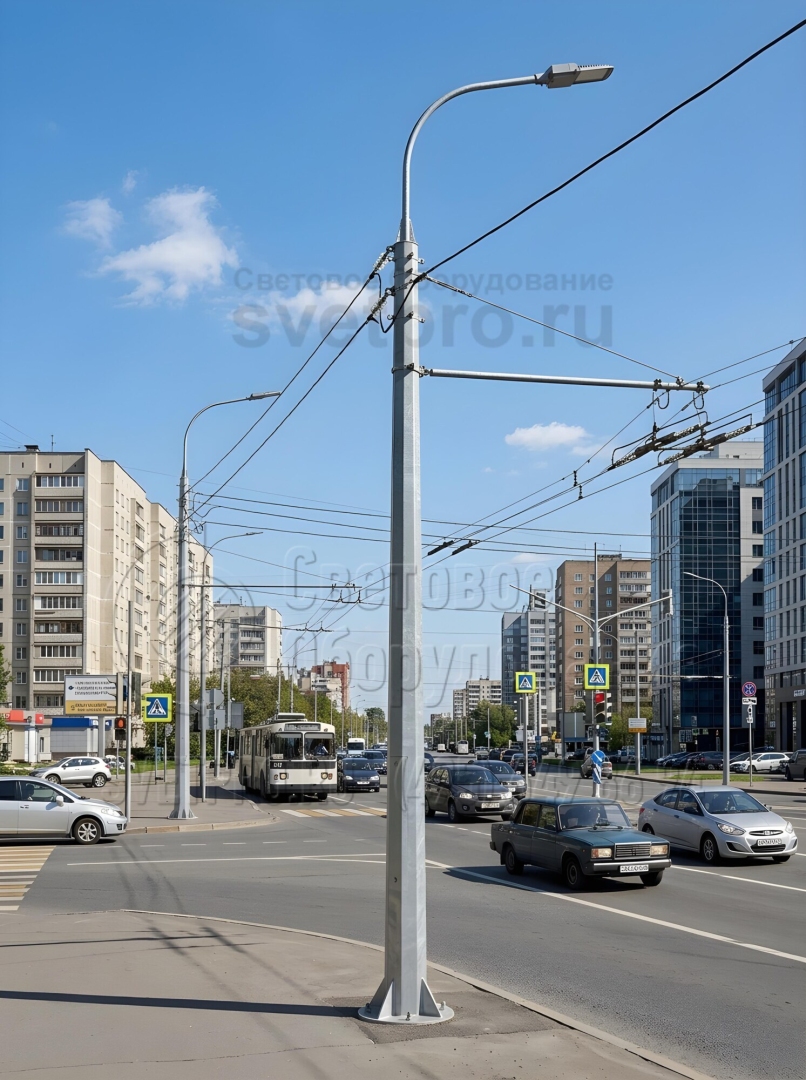

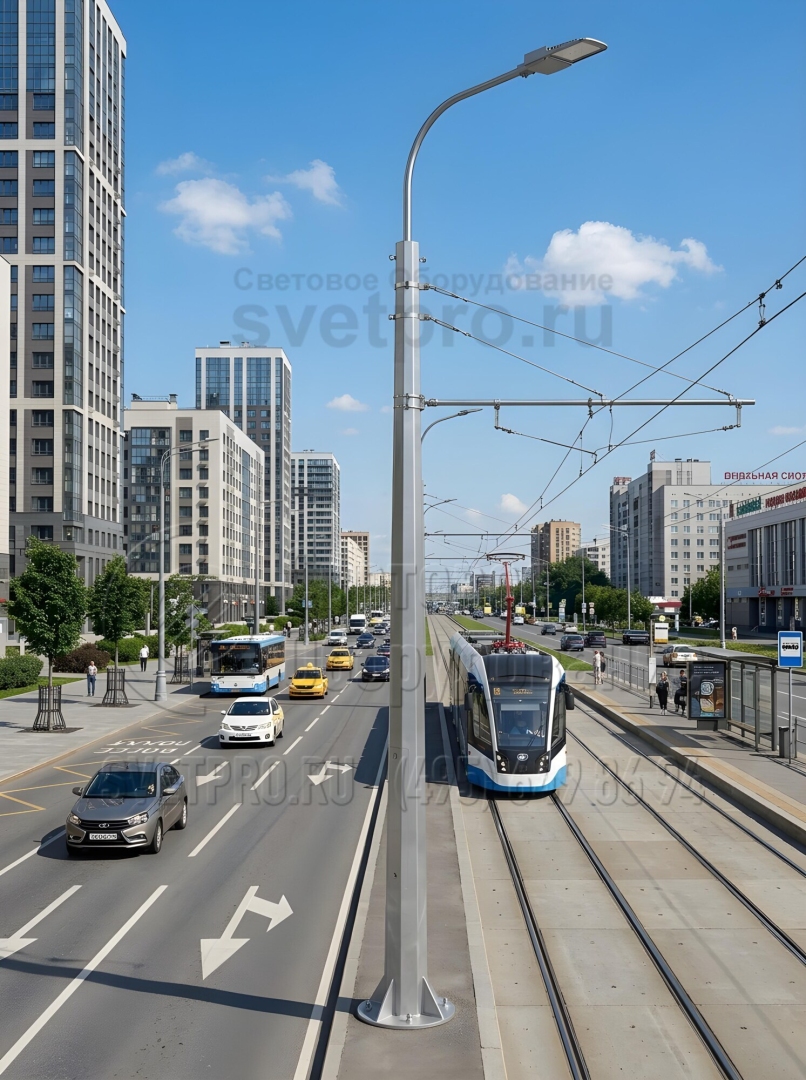

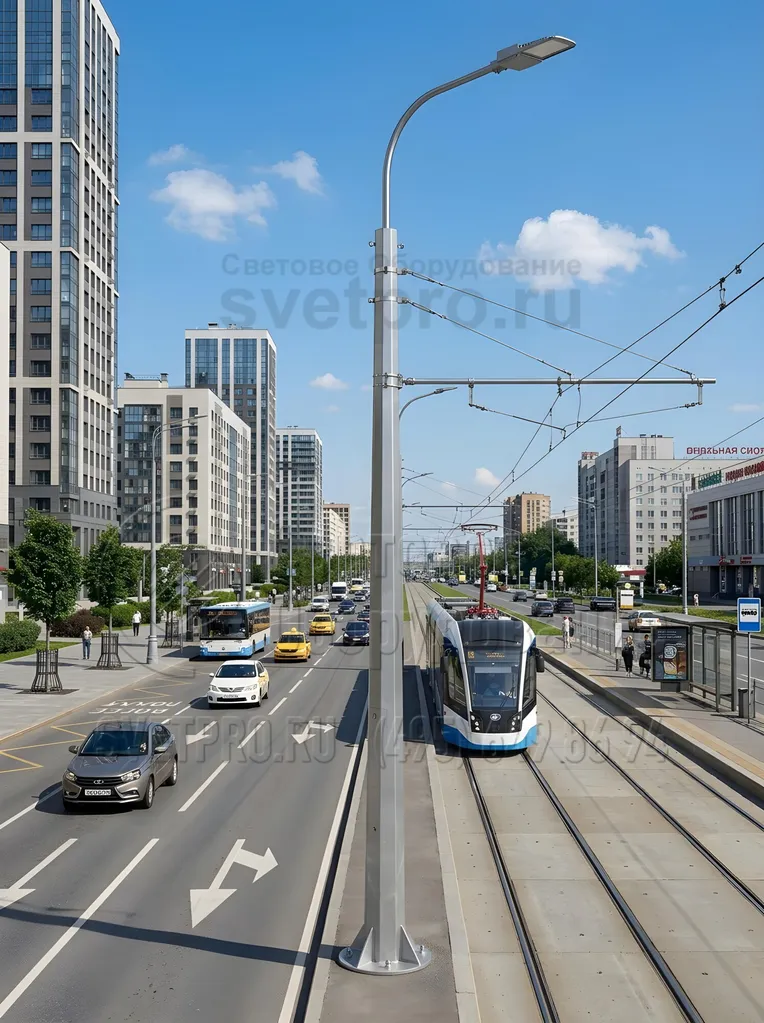

фото с объектов
|
|
|

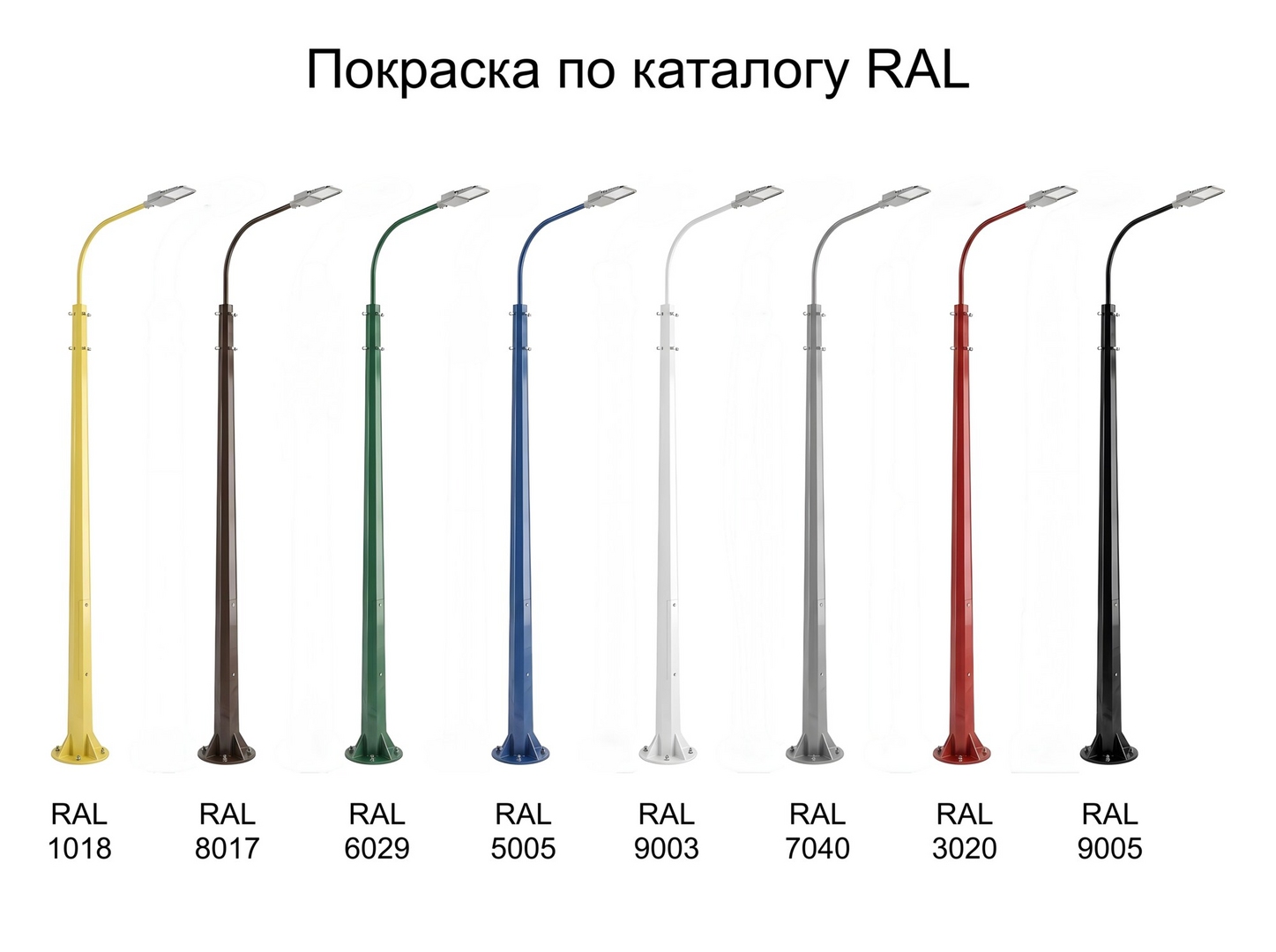

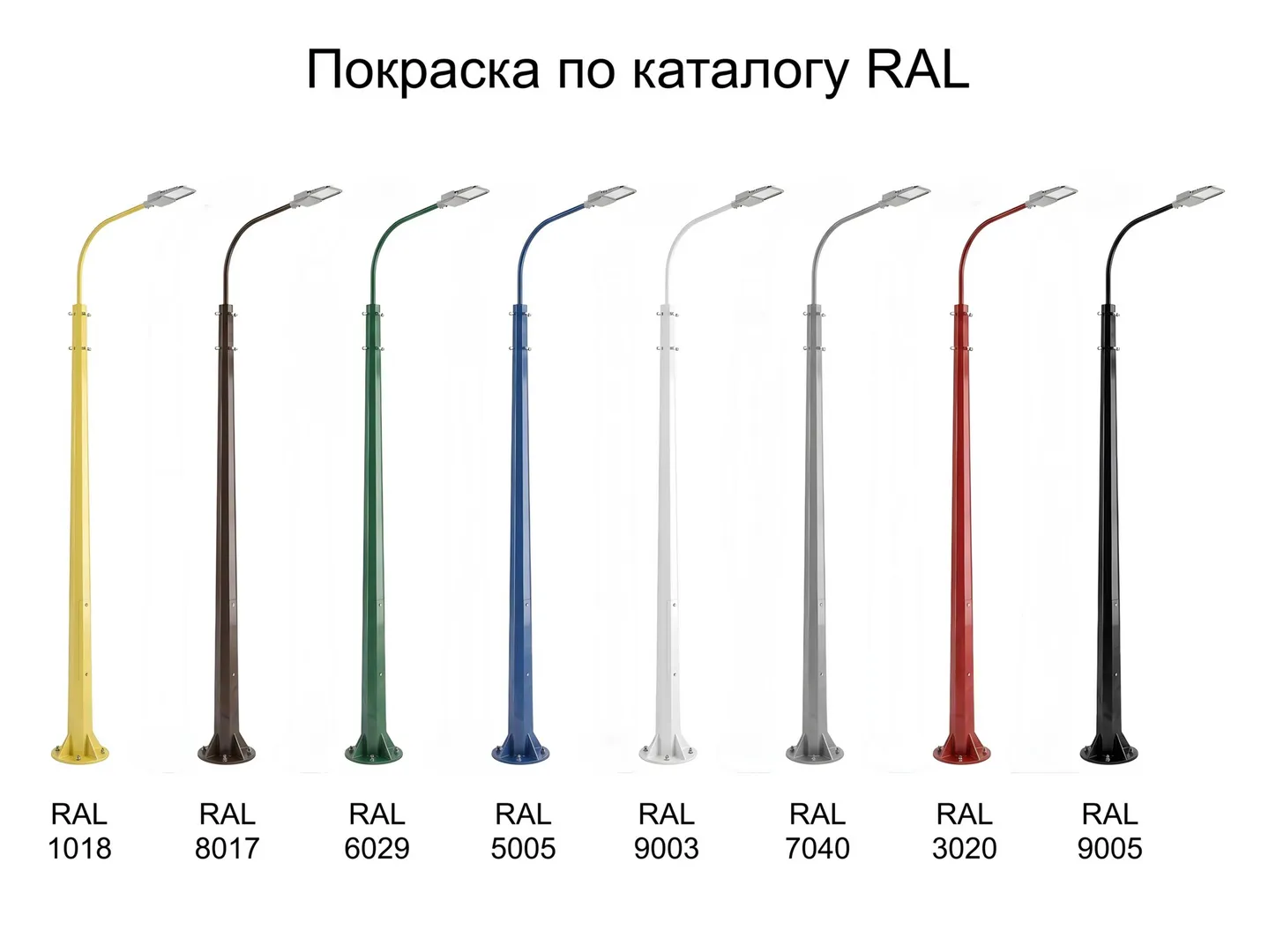

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | ОГСКС 1.5-10 |
| Установка: | На фундамент путем присоединения к нему фланцевой части опоры или заглублением в грунт подземной части опоры |
| Количество крепежный отверстий: | 8 |
| Материал: | Листовая сталь |
| Размер фланца: | 670 мм |
| Нижний диаметр: | 466 мм |
| Верхний диаметр: | 320 мм |
| Вес: | 602-715 кг |
| Высота: | 10 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Таблица кодов заказа
| Наименование | Цена | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|---|
| ОГСКС | m, кг | H, м | d, мм | D, мм | A, мм | B, мм | |
| ОГСКС 1.5-10 (2,0) | 210 317 ₽ | 715 | 10 | 320 | 466 | 670 | 550 |
| ОГСКС 1.5-10 | 177 078 ₽ | 602 | 10 | 320 | 466 | 670 | 550 |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
