ВГМ-21 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 21 метр
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГМ-21 |
Количество световых приборов: | 6-10 |
Установка: | На фундамент, состоящий из закладного металлического элемента и бетона |
Материал: | Листовая сталь |
Размер фланца: | 640-700 мм |
Нижний диаметр: | 450-500 мм |
Высота: | 21 м |
Форма опоры: | Граненая |
Тип короны: | Мобильная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Общая высота, м (ВМО+МОТ) | Высота МОТ, м | На базе опоры | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|---|
ВГМ-21 | ВГМ-15-М6 | 21 | 6 | ВМО-15 | 500 | 700 | 600 |
ВГМ-21 | ВГМ-16-М5 | 21 | 5 | ВМО-16 | 450 | 640 | 540 |
ВГМ-21 | ВГМ-16-М5 | 21 | 5 | ВМО-16 | 500 | 700 | 600 |
ОПИСАНИЕ
Молниеотвод ВГМ-21 — это специализированная инженерная мачта, который используется для строительства системы молниезащиты различных объектов. Основой для изготовления этого молниеотвода выступает мачта с мобильной короной. С ее помощью можно установить световые приборы на большой высоте и создать заливающее освещение на просторной площадке. Но при этом сохраняется возможность удобного обслуживания оборудования без использования автовышек.
Высота конструкции составляет 21 метр. В эту высоту входит мачта и штырь. Для упрощения транспортировки изделия ствол делается сегментным. Длина сегмента не превышает 12 метров. Сборка осуществляется на месте, соединение производится телескопическим способом.
При выборе рамы для светильников необходимо учитывать несколько факторов. Наиболее важный – диаметр конструкции. На большой раме можно разместить много световых приборов, но это увеличит вес и нагрузку на оголовок. Форма рамы может быть разной. Используются круглые и многоугольные разновидности.
Устанавливать световые приборы можно двумя способами:
- По окружности. В этом случае светильники создают заливающее освещение вокруг мачты. Такой вариант применяется на парковках, складах.
- С одной стороны. Чаще так устанавливаются прожекторы, которые создают локальное яркое освещение в определенной точке.
Хотите купить 21-метровый молниеотвод на базе мачты с подвижной рамой? Оформить заказ можно у наших менеджеров.

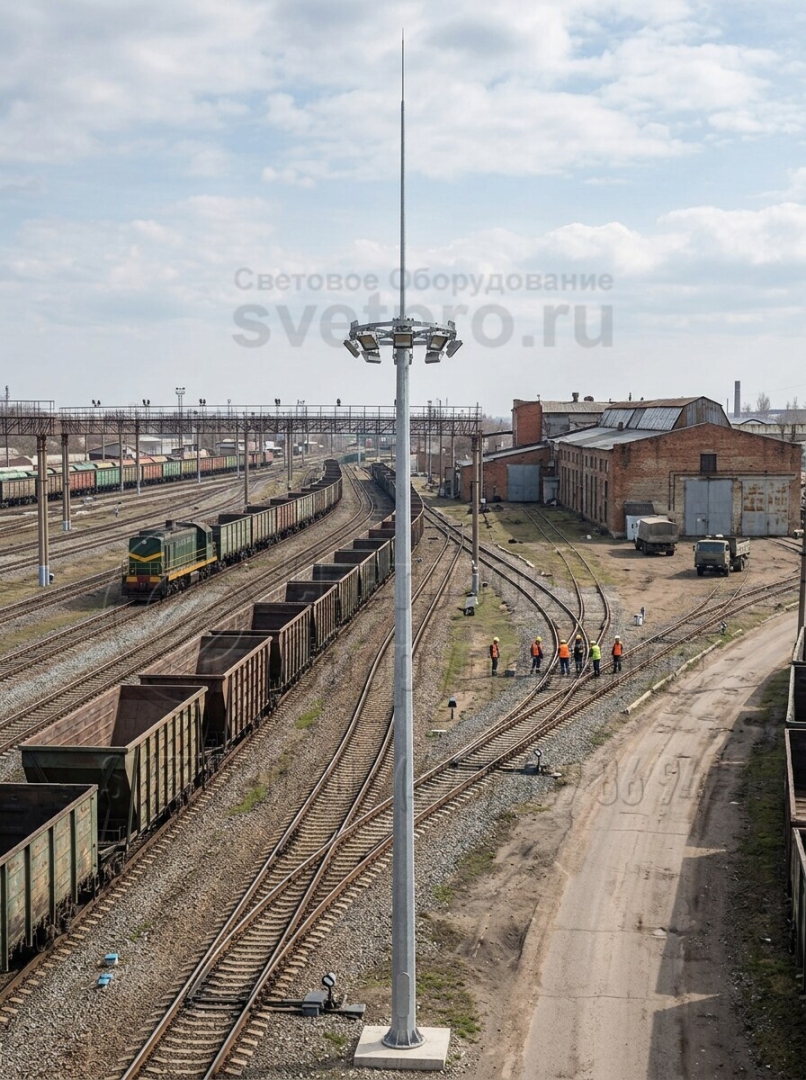

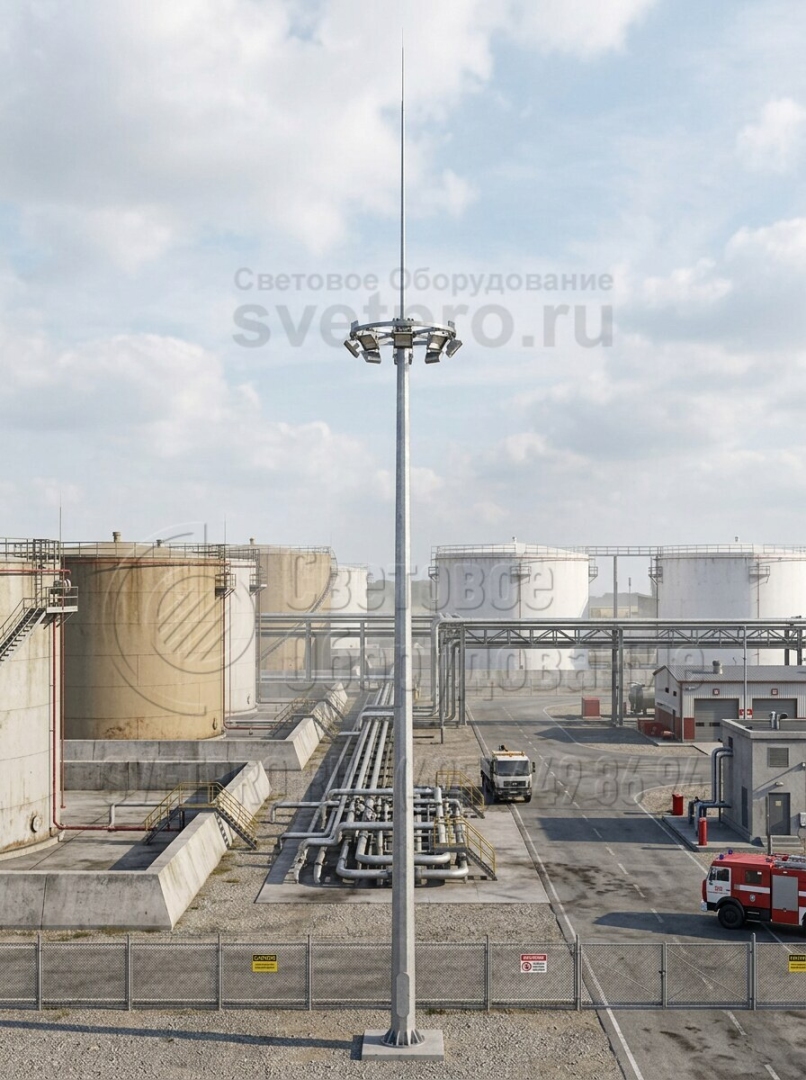

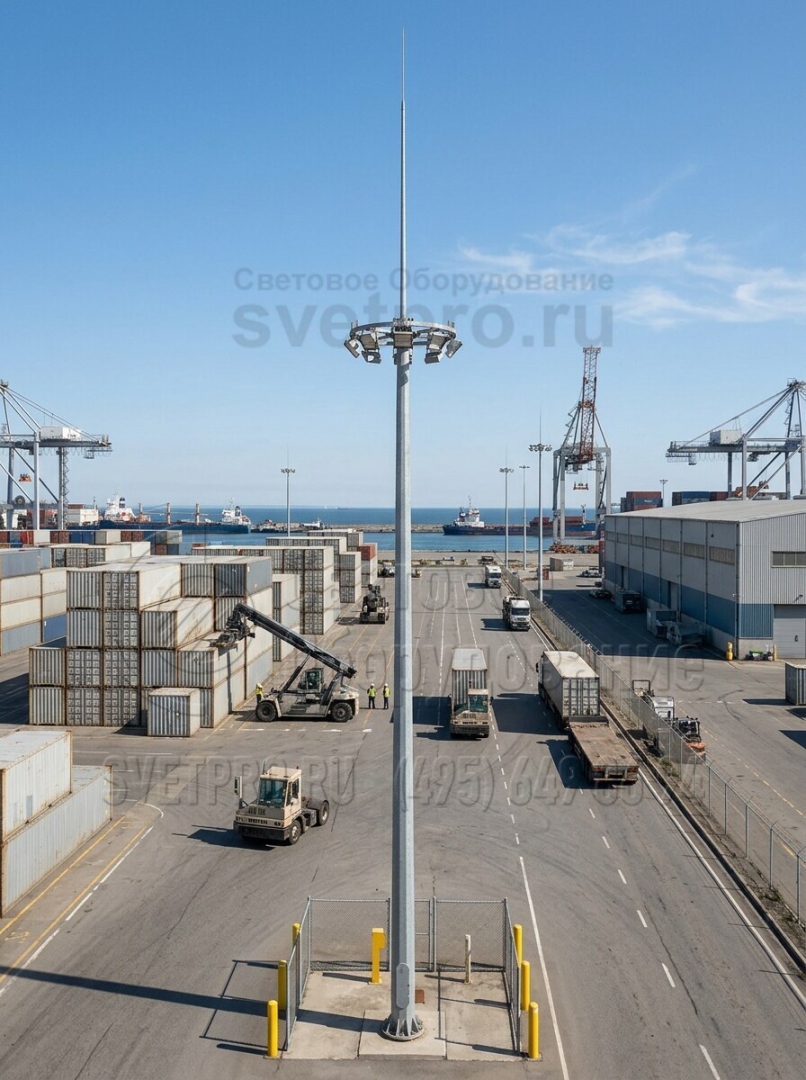

фото с объектов
