ВГМ-30 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 30 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГМ-30 |
Количество световых приборов: | 6-10 |
Установка: | На фундамент, состоящий из закладного металлического элемента и бетона |
Материал: | Листовая сталь |
Размер фланца: | 640-830 мм |
Нижний диаметр: | 441-571 мм |
Высота: | 30 м |
Форма опоры: | Граненая |
Тип короны: | Мобильная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Общая высота, м (ВМО+МОТ) | Высота МОТ, м | На базе опоры | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|---|
ВГМ-30 | ВГМ-20-М10 | 30 | 10 | ВМО-20 | 441 | 640 | 540 |
ВГМ-30 | ВГМ-20-М10 | 30 | 10 | ВМО-20 | 525 | 750 | 650 |
ВГМ-30 | ВГМ-20-М10 | 30 | 10 | ВМО-20 | 500 | 700 | 600 |
ВГМ-30 | ВГМ-25-М5 | 30 | 5 | ВМО-25 | 571 | 830 | 730 |
ВГМ-30 | ВГМ-25-М5 | 30 | 5 | ВМО-25 | 480 | 750 | 680 |
ВГМ-30 | ВГМ-25-М5 | 30 | 5 | ВМО-25 | 480 | 750 | 650 |
ОПИСАНИЕ

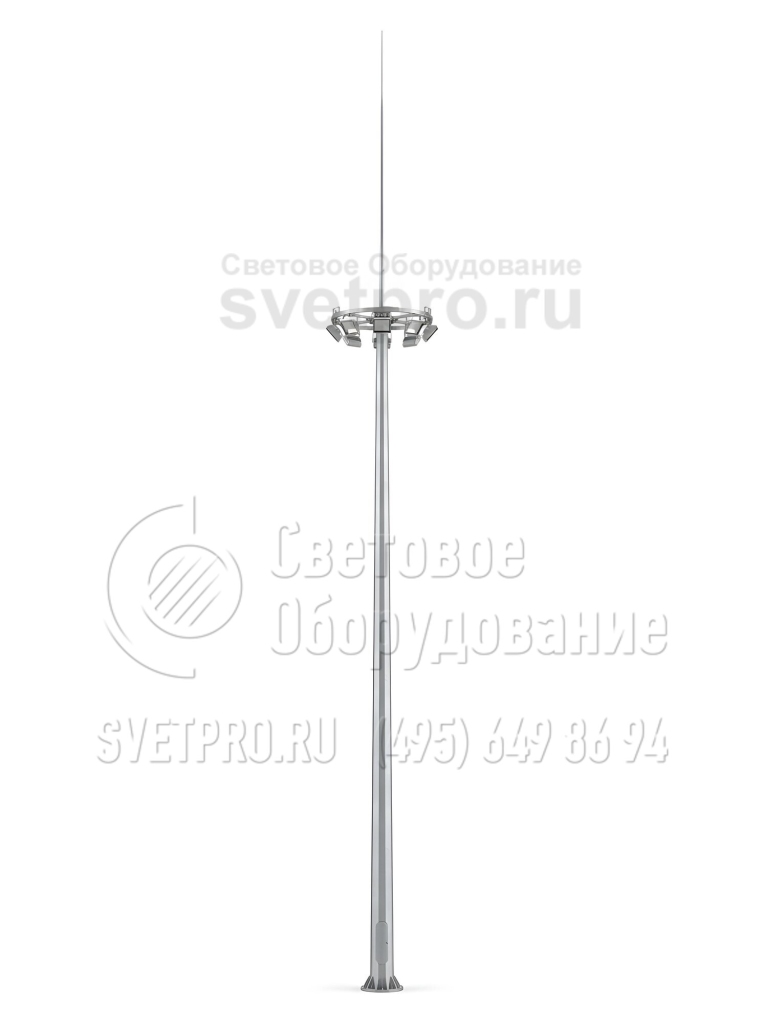

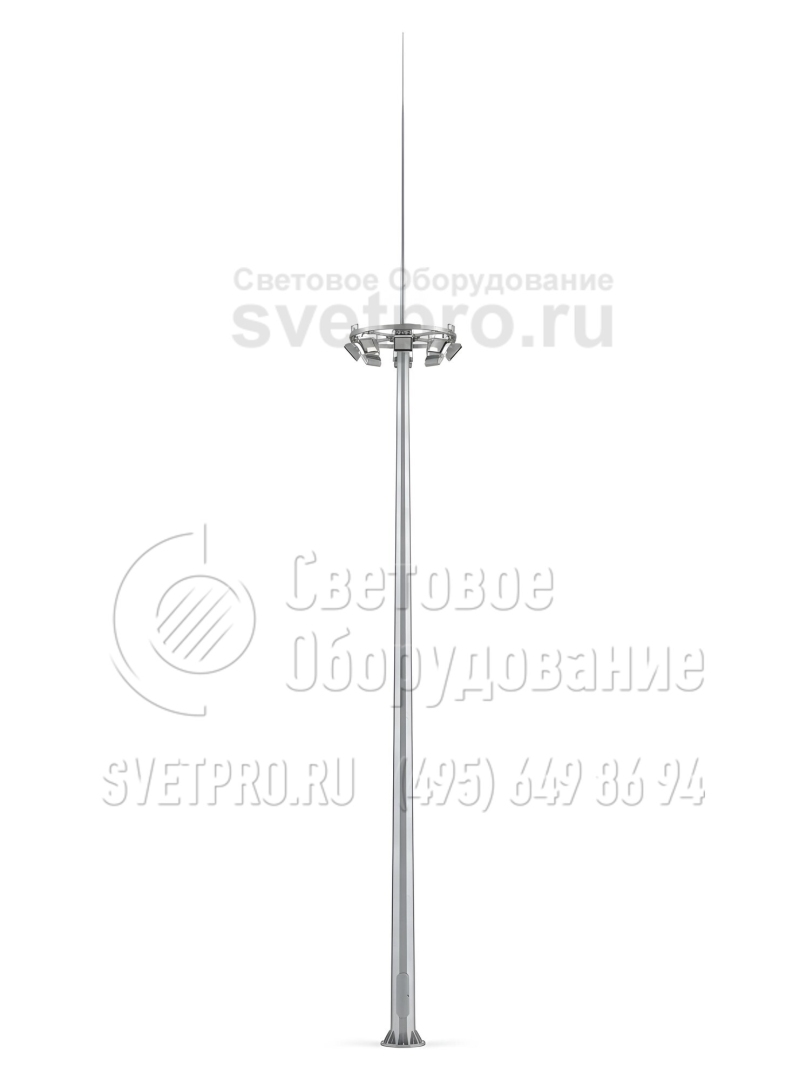

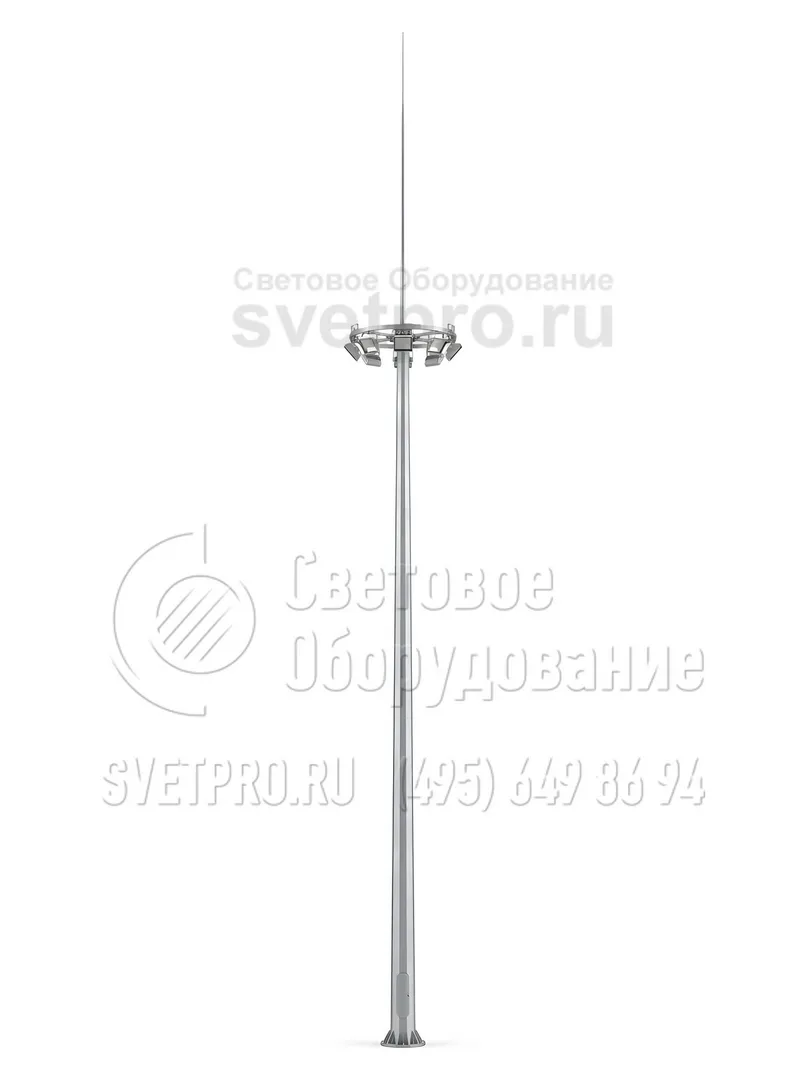

По внешнему виду молниеотвод ВГМ-30 представляет собой сочетание высокомачтовой осветительной опоры и стального молниеотвода. В верхней части столба расположена подвижная корона с прожекторами, поверх которой устанавливается металлический стержень молниеприемника.

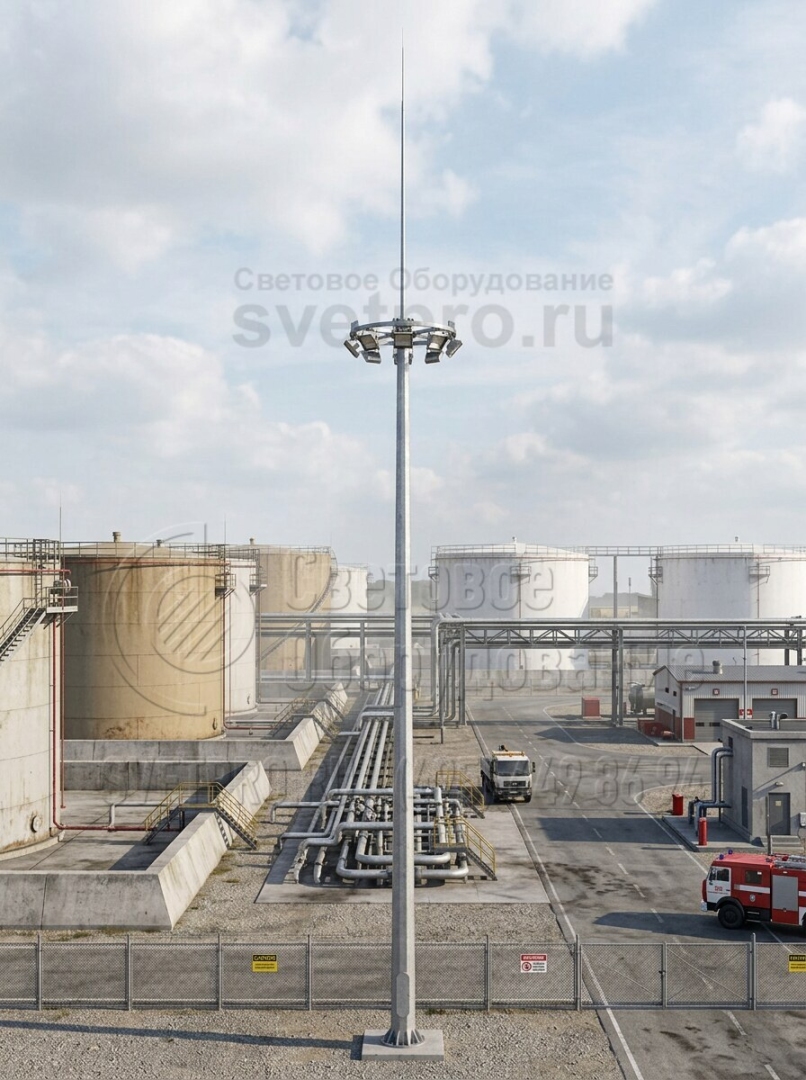

ВГМ-30 устанавливается на открытых территориях и площадках, где по требованиям необходима организация защиты от ударов молний и перенапряжения в сети, а также создание качественного освещения на площадке. Изделия востребованы на АЗС, газонаполнительных станциях, предприятиях химической и добывающей промышленности. Совмещенная конструкция обеспечивает экономию средств на приобретение и монтаж двух разных изделий.
Изготавливается ВГМ-30 из стальных листов, сгибаемых на специальном оборудовании и свариваемых одним-двумя швами. Чтобы надежно защитить изделие от ржавчины опора обрабатывается горячим цинкованием. Антикоррозийная защита гарантируется производителем в течение 15 лет.
Установка опоры выполняется на закладной бетонный фундамент с металлическим элементом внутри.
