ВГМ-35 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 35 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГМ-35 |
Количество световых приборов: | 6-10 |
Установка: | На фундамент, состоящий из закладного металлического элемента и бетона |
Материал: | Листовая сталь |
Размер фланца: | 750-830 мм |
Нижний диаметр: | 480-600 мм |
Высота: | 35 м |
Форма опоры: | Граненая |
Тип короны: | Мобильная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Общая высота, м (ВМО+МОТ) | Высота МОТ, м | На базе опоры | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|---|
ВГМ-35 | ВГМ-25-М10 | 35 | 10 | ВМО-25 | 571 | 830 | 730 |
ВГМ-35 | ВГМ-25-М10 | 35 | 10 | ВМО-25 | 480 | 750 | 680 |
ВГМ-35 | ВГМ-25-М10 | 35 | 10 | ВМО-25 | 480 | 750 | 650 |
ВГМ-35 | ВГМ-30-М5 | 35 | 5 | ВМО-30 | 550 | 800 | 700 |
ВГМ-35 | ВГМ-30-М5 | 35 | 5 | ВМО-30 | 600 | 800 | 700 |
ОПИСАНИЕ
Конструкция молниеотвода ВГМ-35 представляет собой металлическое изделие, базирующееся на высокомачтовой осветительной опоре с подвижной рамой, дополненной в верхней части стальным шпилем молниеотвода. ВГМ-35 устанавливается на участках, где необходима организация наружного освещения и надежной защиты от молний – автозаправках, объектах химической промышленности, прочих открытых участках, ЛЭП и природных объектах.
В отличие от стандартной опоры с подвижной рамой изделие имеет усиление, обеспечивающее устройство в верхней части молниеотвода. Для изготовления ВГМ-35 используется качественный стальной прокат, сгибаемый по форме изделия и свариваемый одним-двумя швами. Защиту конструкции от коррозии обеспечивает обработка поверхности металла горячим цинкованием. Покрытие не требует обновления и дополнительного обслуживания, что сокращает затраты на эксплуатацию.
Опора с молниеотводом монтируется в закладной бетонный фундамент, в котором заранее размещается металлический элемент.

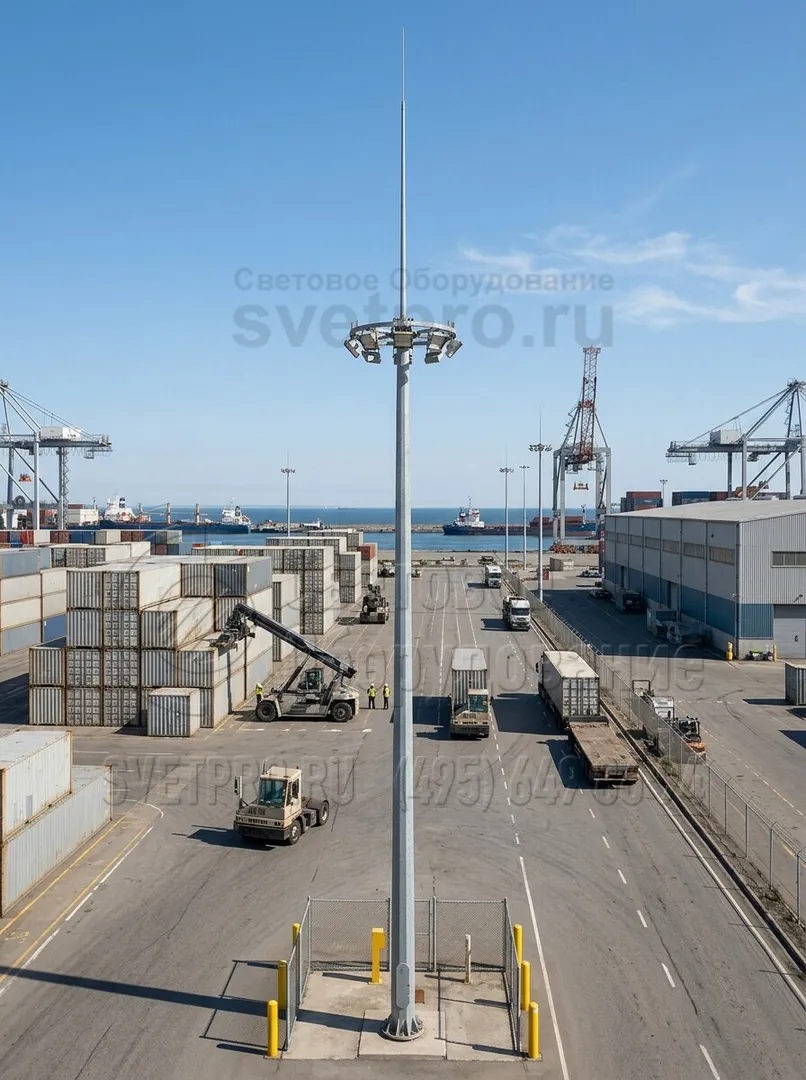

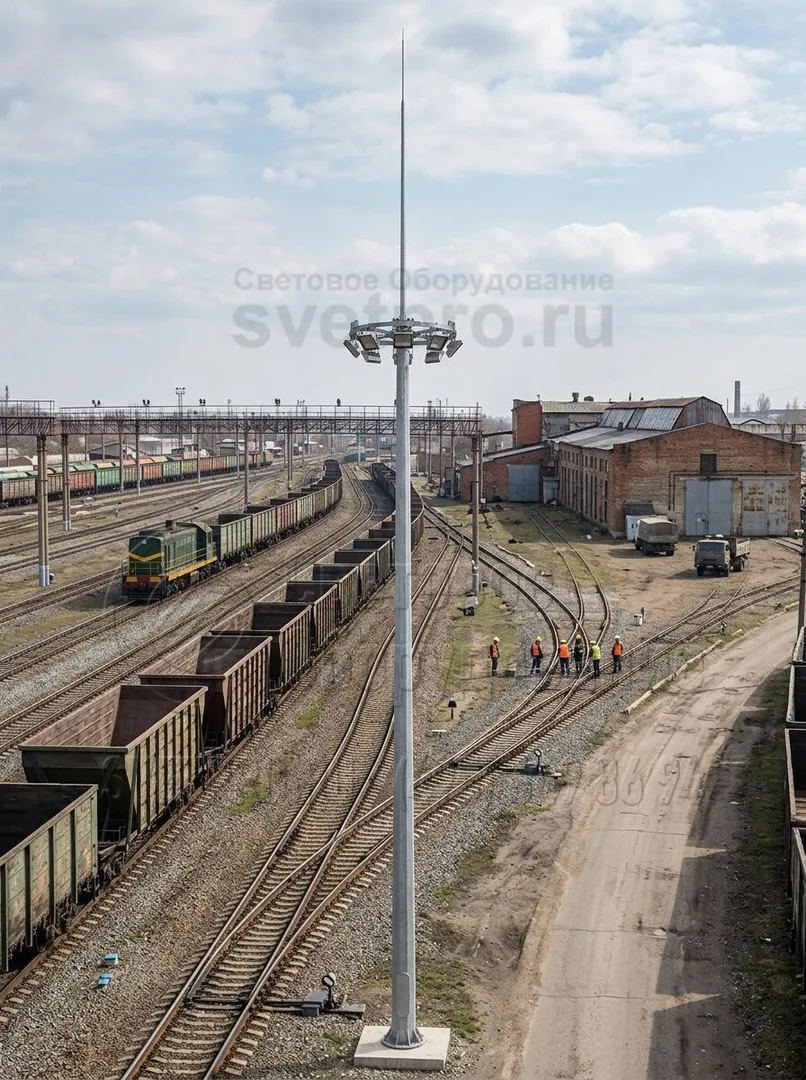

фото с объектов
