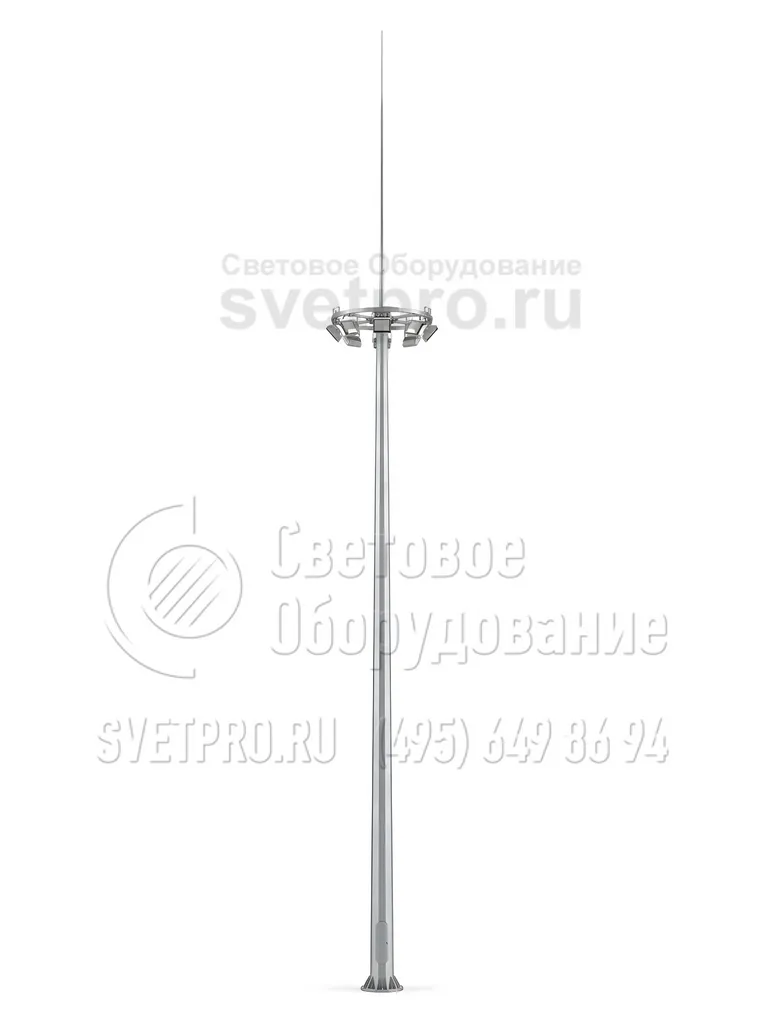

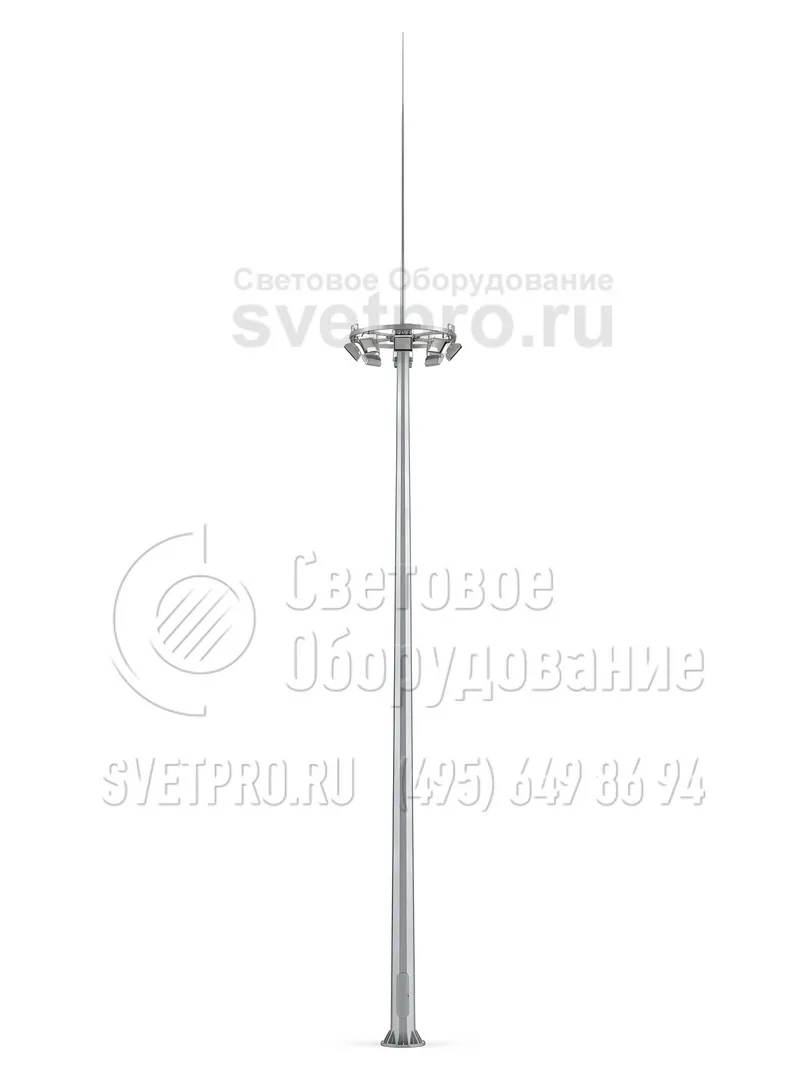

ВГМ-28 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 28 метров
Покрытие
Горячее цинкование
Цена*:
по запросу
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Молниеотвод модели ВГМ-28 — это конструкция, которая применяется для строительства систем молниезащиты и освещения. Так как основой этого молниеотвода служит мачта с мобильной короной, его можно использовать для создания заливающего или направленного освещения на большом по площади объекте. Корона может опускаться на тросах, чтобы электрики имели возможность обслуживать световые приборы с земли, а не корзин автомобильных гидравлических вышек.
Ствол мачты имеет ревизионное отверстие. Оно предназначено для размещения подъемного механизма и электрического коммутационного оборудования. Особенности отверстия:
- Люк расположен примерно в метре от опорного фланца. Благодаря этому в нем удобно выполнять ремонтные работы, но при этом снизу остается место для свободной циркуляции воздуха, который охлаждает компоненты.
- Технологическое отверстие закрывается крышкой с замком. Дверца препятствует доступу посторонних и защищает находящееся внутри оборудование от пыли, мусора, дождя.
- Внутри отверстия расположены элементы управления лебедкой. При необходимости вращать барабан можно вручную для спуска короны при отключении электричества.
- Коммутационный шкаф с клеммными колодками и УЗО находится на дверце ревизионного отверстия.
Вам нужно приобрести молниеотвод типа ВГМ-24? Оформляйте заказ в нашей компании.

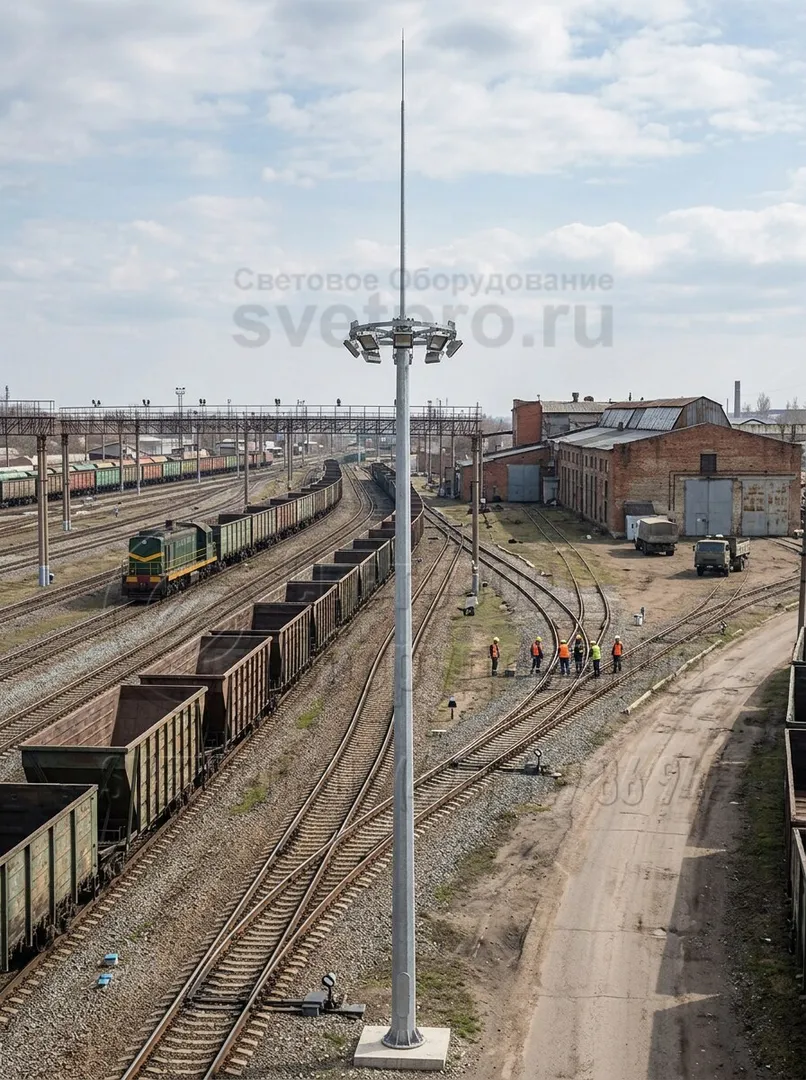

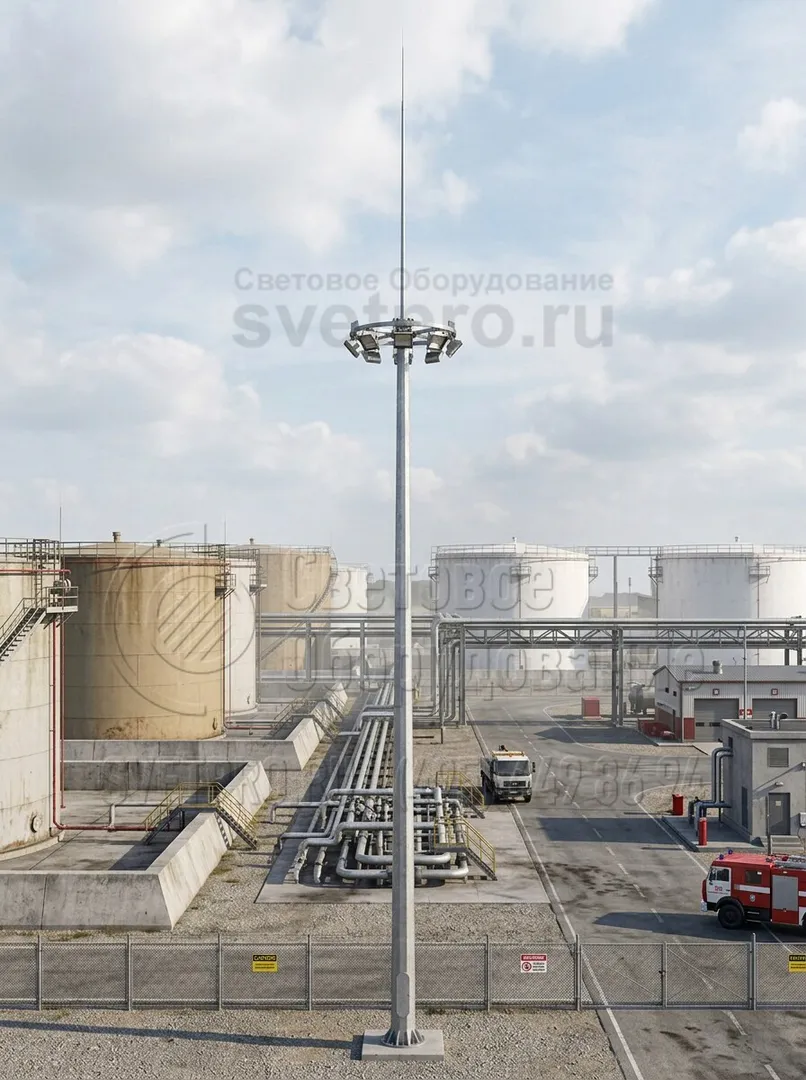

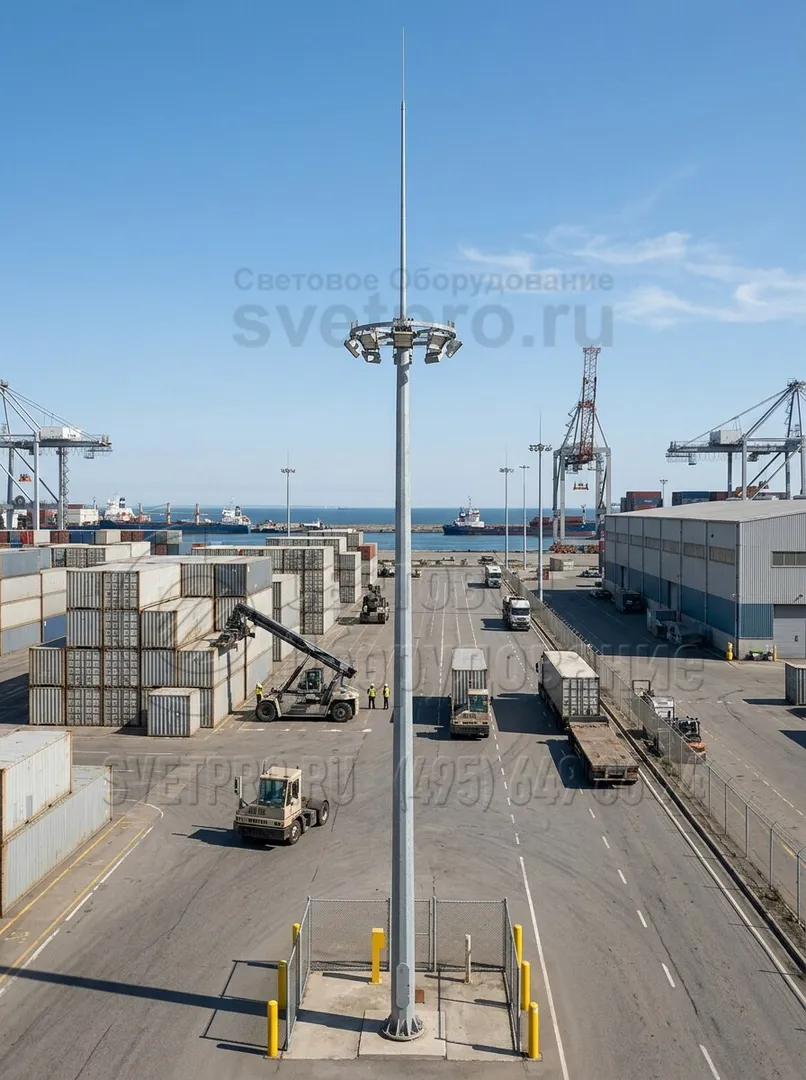

фото с объектов
|
|
|

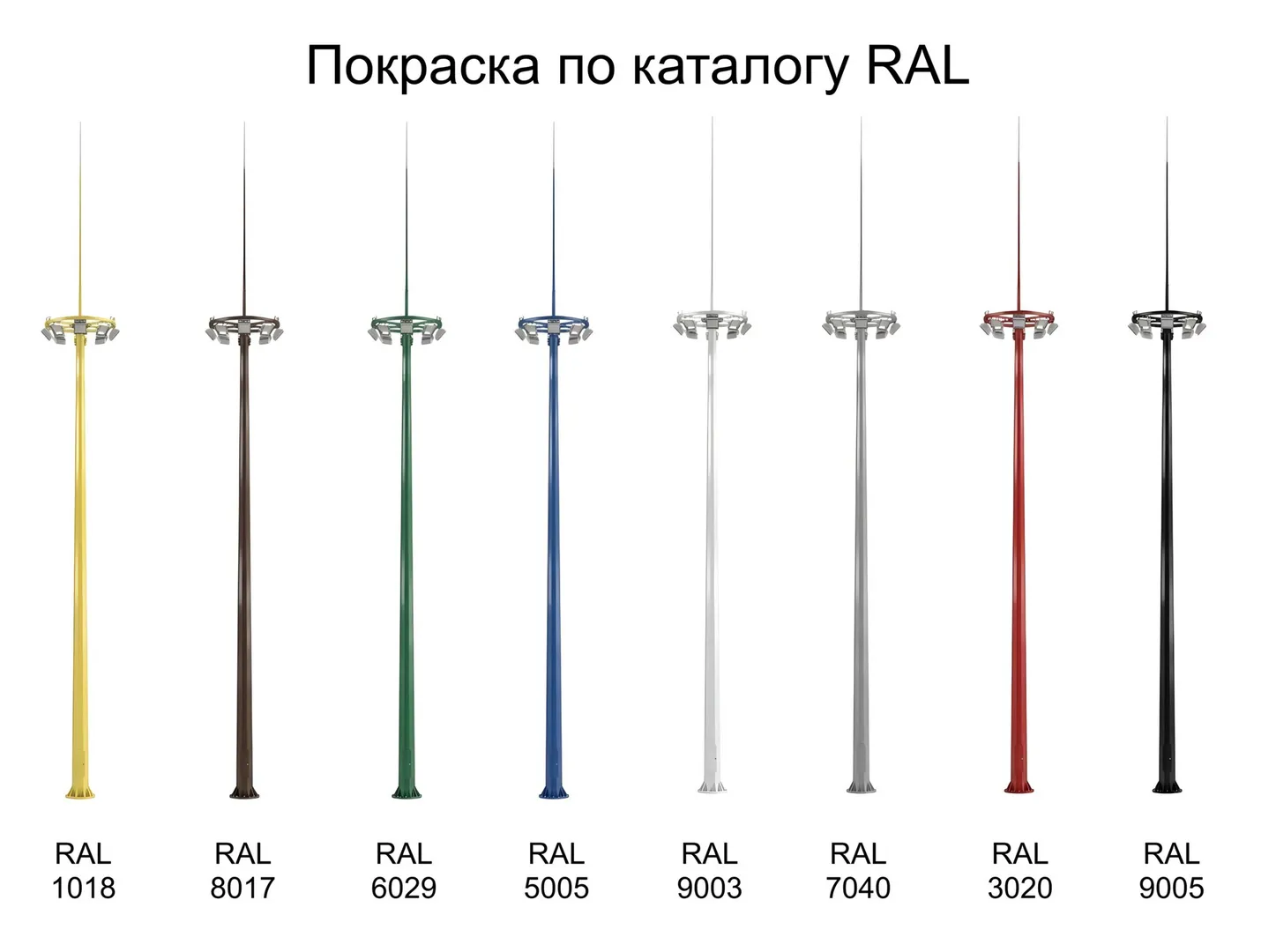

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Текст на фото для фида: | |
| Артикул производителя: | ВГМ-28 |
| Количество световых приборов: | 6-10 |
| Установка: | На фундамент, состоящий из закладного металлического элемента и бетона |
| Материал: | Листовая сталь |
| Размер фланца: | 640-750 мм |
| Нижний диаметр: | 441-525 мм |
| Высота: | 28 м |
| Форма опоры: | Граненая |
| Тип короны: | Мобильная |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Название | Обозначение | Общая высота, м (ВМО+МОТ) | Высота МОТ, м | На базе опоры | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
|---|---|---|---|---|---|---|---|
| ВГМ-28 | ВГМ-20-М8 | 28 | 8 | ВМО-20 | 441 | 640 | 540 |
| ВГМ-28 | ВГМ-20-М8 | 28 | 8 | ВМО-20 | 525 | 750 | 650 |
| ВГМ-28 | ВГМ-20-М8 | 28 | 8 | ВМО-20 | 500 | 700 | 600 |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -
7.
