ВГМ-32 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 32 метра
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГМ-32 |
Количество световых приборов: | 6-10 |
Установка: | На фундамент, состоящий из закладного металлического элемента и бетона |
Материал: | Листовая сталь |
Размер фланца: | 750-830 мм |
Нижний диаметр: | 480-571 мм |
Высота: | 32 м |
Форма опоры: | Граненая |
Тип короны: | Мобильная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Общая высота, м (ВМО+МОТ) | Высота МОТ, м | На базе опоры | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|---|
ВГМ-32 | ВГМ-25-М7 | 32 | 7 | ВМО-25 | 571 | 830 | 730 |
ВГМ-32 | ВГМ-25-М7 | 32 | 7 | ВМО-25 | 480 | 750 | 680 |
ВГМ-32 | ВГМ-25-М7 | 32 | 7 | ВМО-25 | 480 | 750 | 650 |
ОПИСАНИЕ
Молниеотвод типа ВГМ-32 разработан для защиты объектов от попадания молнии во время грозы. На верхушке конструкции установлен штырь молниеприемника, в который попадает разряд. Затем он проходит по стволу и уходит в землю благодаря системе заземления.
Этот молниеотвод сделан на базе мачты с мобильной короной. Молниеотвод применяется для освещения больших территорий с помощью мощных светильников. Так как раму со световыми приборами можно опускать, электрикам не нужно использовать вышки-гидроподъемники во время работы.
Молниеотвод этого типа имеет срок службы от 25 лет и более. Эффективная защита от коррозии обеспечивается с помощью цинкового слоя на поверхности. Он наносится по такой технологии.
- Механическая очистка корпуса. С помощью щеток и шлифовальных инструментов с поверхности мачты удаляются следы ржавчины, окалина, мусор и грязь.
- Обезжиривание ствола молниеотвода. Пятна масла и других подобных жидкостей удаляются с очищенной поверхности ствола с помощью специальных химических веществ.
- Протравливание поверхности. Подготовленный ствол обрабатывается слабым раствором кислоты. Вещество нейтрализует остатки обезжиривающих составов и улучшает адгезию стали к цинку.
Далее подготовленный ствол опускается в ванны с расплавленным цинком, где металл налипает на поверхность стали.
Купить молниеотвод типа ВГМ-32 можно в нашей компании. Мы изготовим для вас конструкцию с нужными характеристиками с учетом требований действующих ГОСТ.

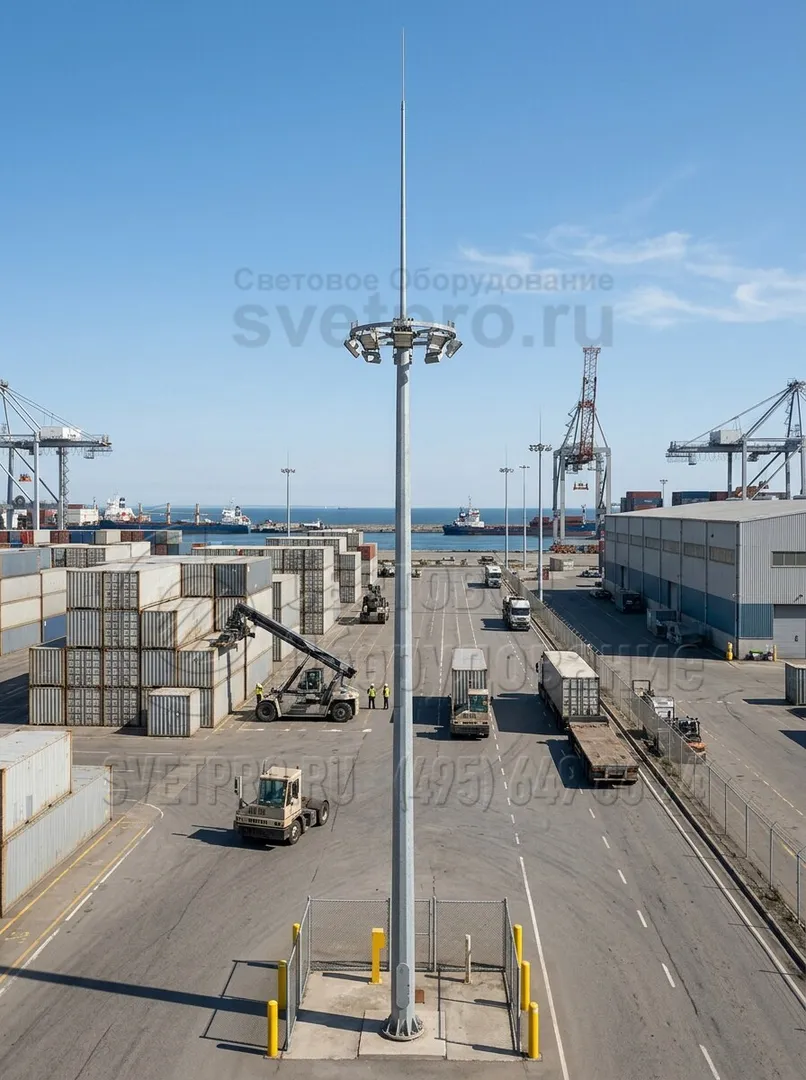

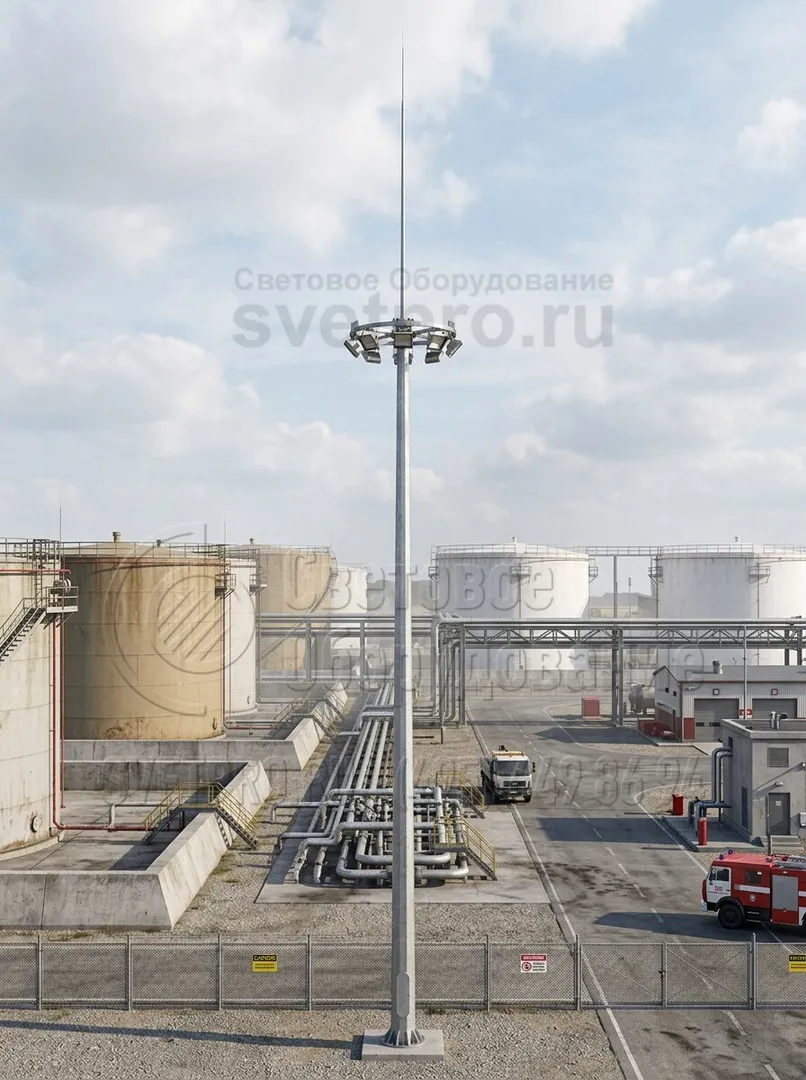

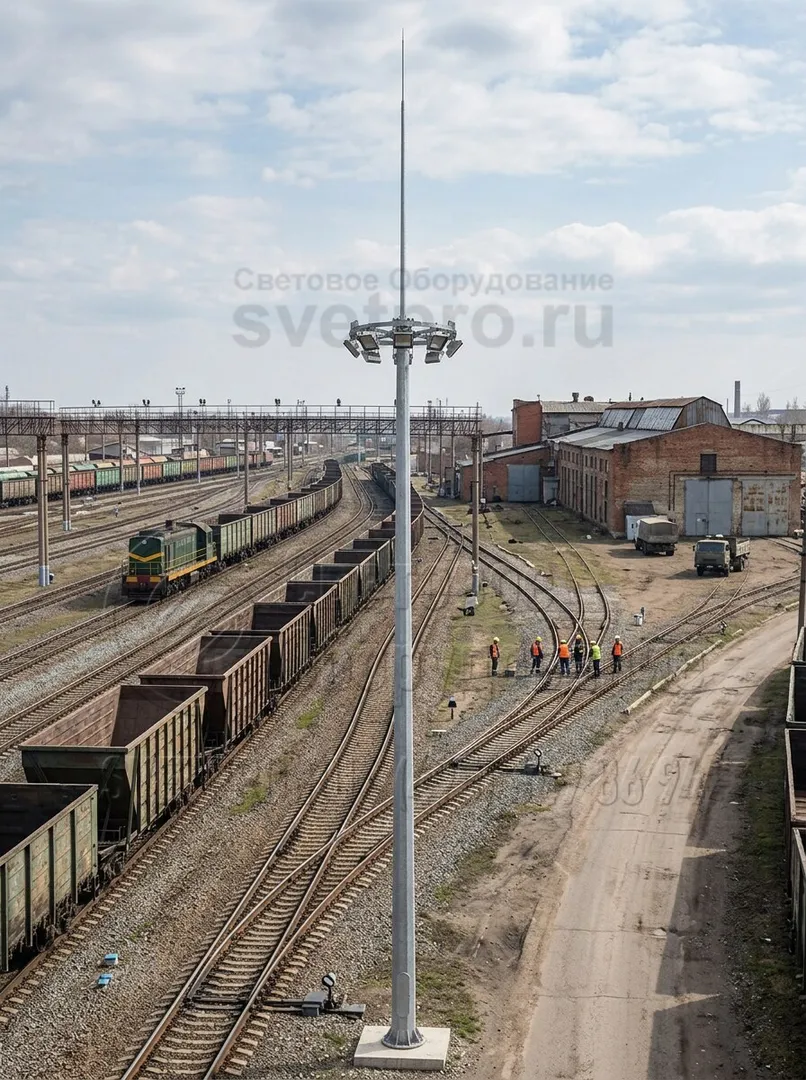

фото с объектов
