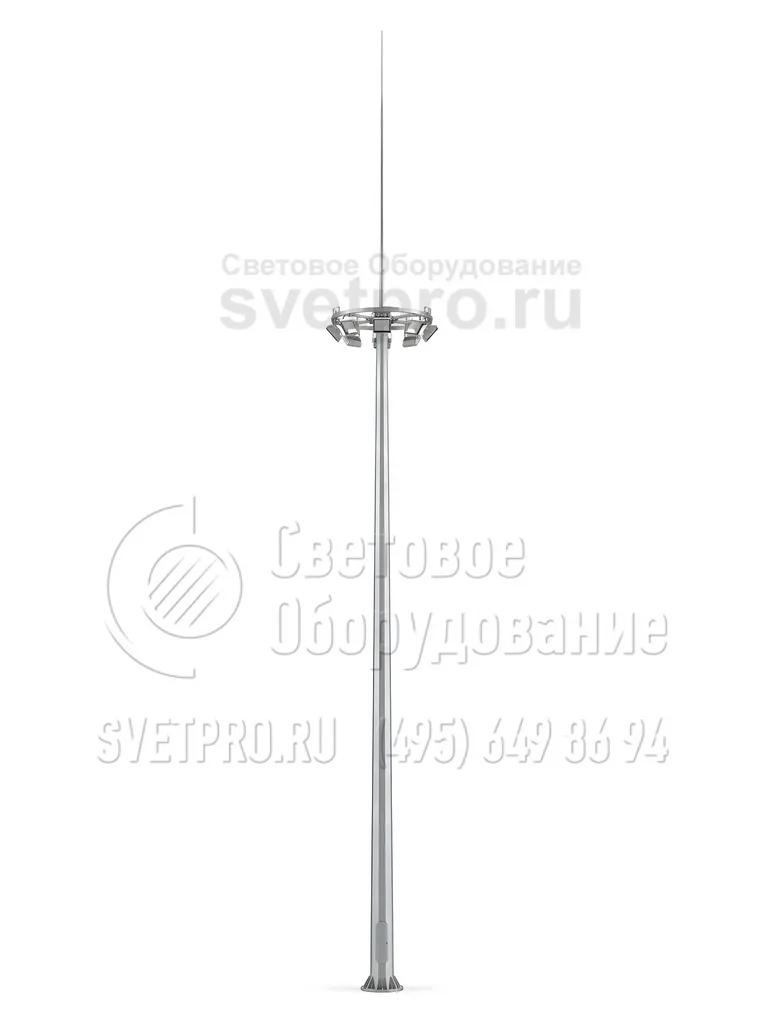

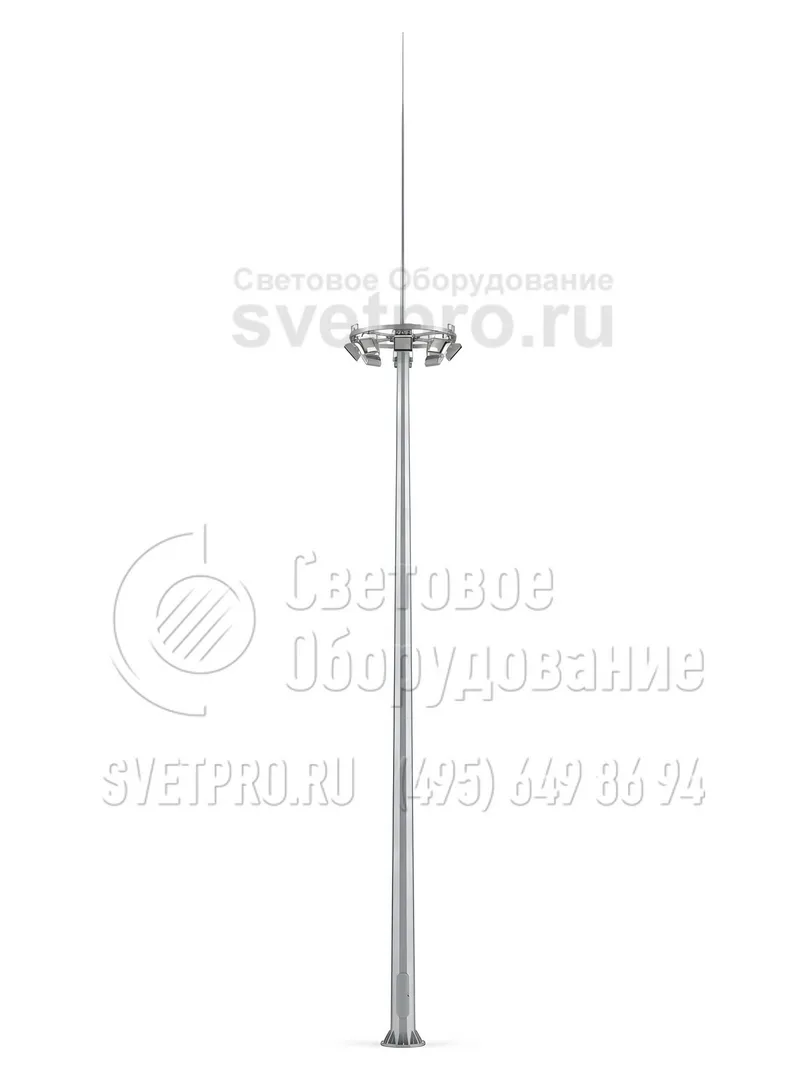

ВГМ-38 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 38 метров
| Область применения: |
|
| Назначение: |
|

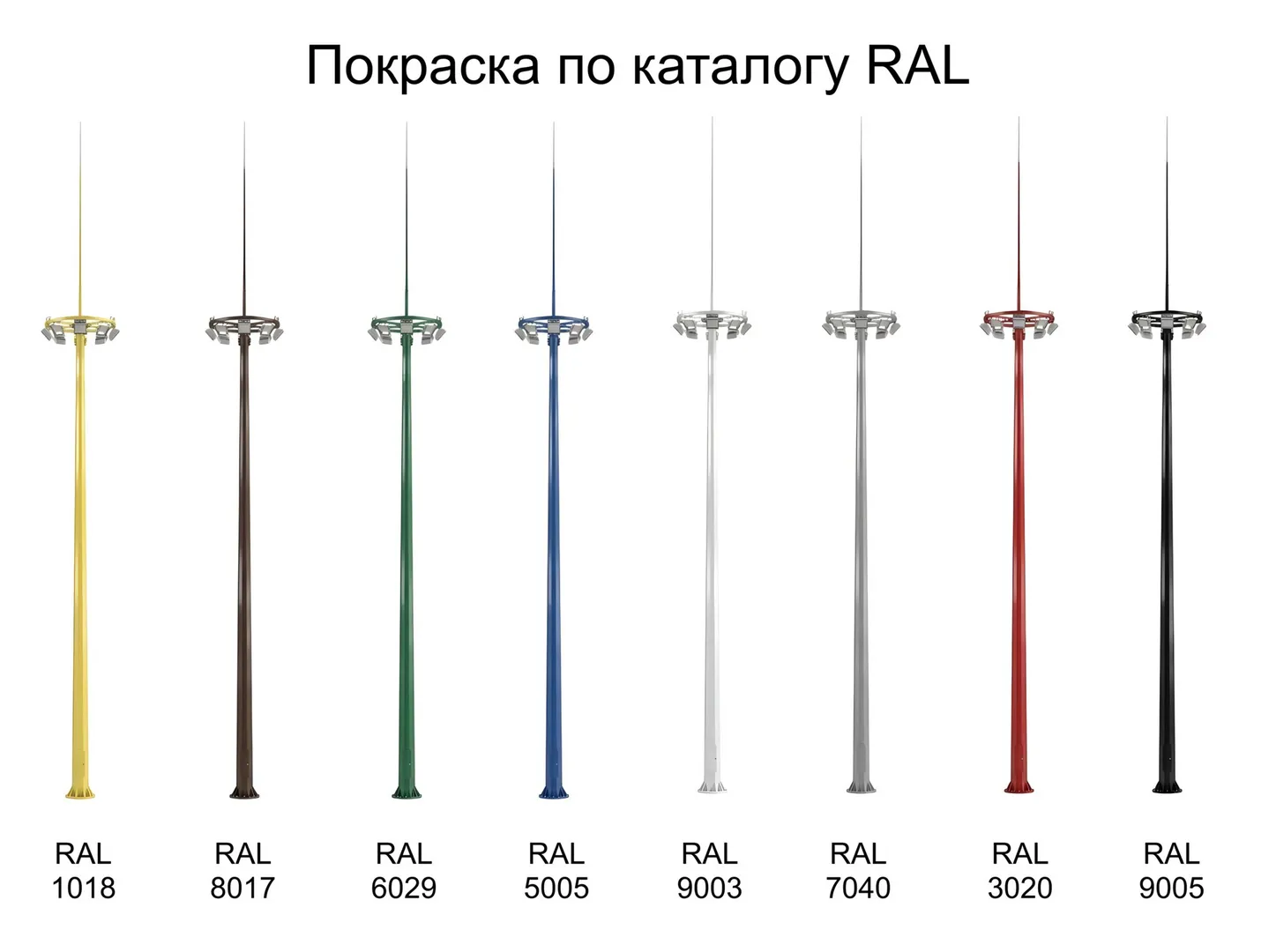

| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ВГМ-38 |
| Количество световых приборов: | 6-10 |
| Установка: | На фундамент, состоящий из закладного металлического элемента и бетона |
| Материал: | Листовая сталь |
| Размер фланца: | 800 мм |
| Нижний диаметр: | 550-600 мм |
| Высота: | 38 м |
| Форма опоры: | Граненая |
| Тип короны: | Мобильная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Обозначение | Общая высота, м (ВМО+МОТ) | Высота МОТ, м | На базе опоры | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
|---|---|---|---|---|---|---|---|
| ВГМ-38 | ВГМ-30-М8 | 38 | 8 | ВМО-30 | 550 | 800 | 700 |
| ВГМ-38 | ВГМ-30-М8 | 38 | 8 | ВМО-30 | 600 | 800 | 700 |
ОПИСАНИЕ
Молниеотвод ВГМ-38 — высокая конструкция, с помощью которой строятся системы молниезащиты различных объектов. Она представляет собой мачту с мобильной короной и штырем молниеприемника на верхушке. При попадании электрического разряда в штырь заряд проходит по столу и уходит в систему заземления.
Кабель системы заземления прикрепляется к косынке, которая увеличивает прочность фланца в нижней части. Для этой цели в ней просверлено специальное отверстие.
Электрическая система молниеотвода, по которой подается энергия к приборам освещения, отделена от заземления. Все провода расположены внутри полого корпуса. Коммутация с силовыми линиями, проложенными под землей, осуществляется внутри ревизионного отверстия с помощью клеммных колодок и УЗО.
Все электрическое оборудование установлено в шкафу, который крепится на дверце технологического лючка. Благодаря этому электрик тратит меньше времени на поиск и устранение неисправностей.
Дверца ревизионного отверстия закрыта на ключ. Она препятствует попаданию внутрь осадков, пыли и посторонних предметов. Благодаря замку к подъемному механизму и электрическим приборам не могут получить доступ посторонние.
Для приобретения молниеотвода модели ВГМ-38 оформляйте заказ у наших менеджеров.

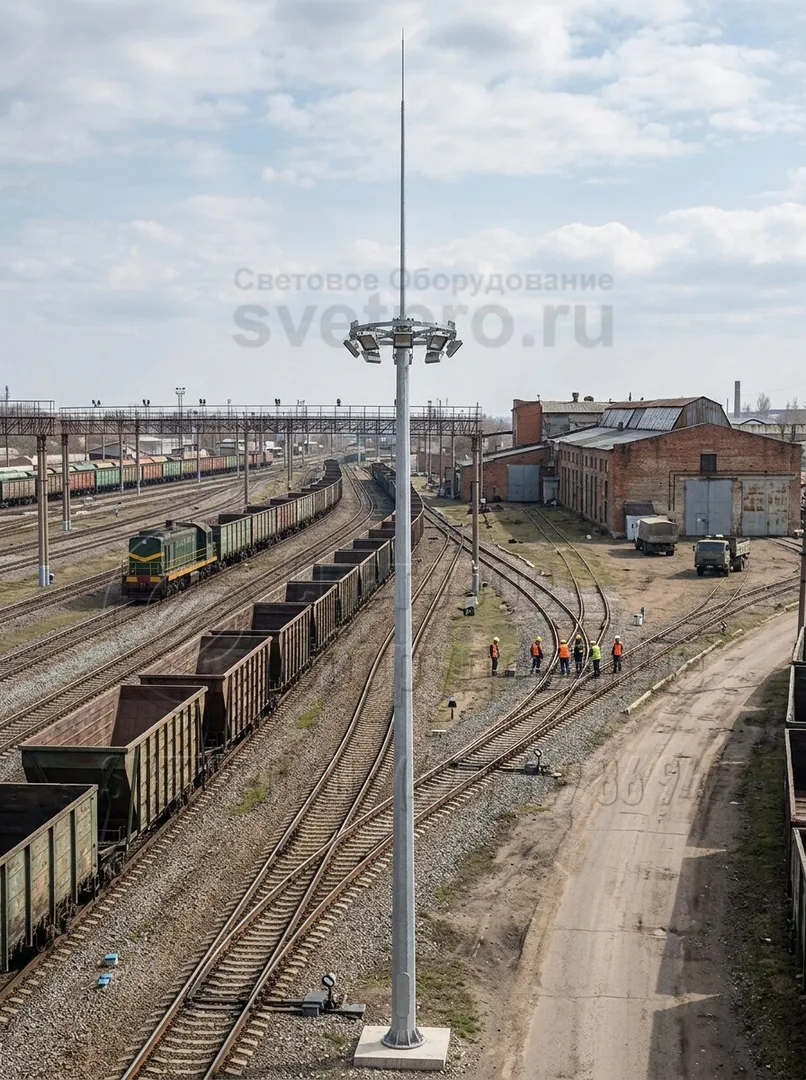

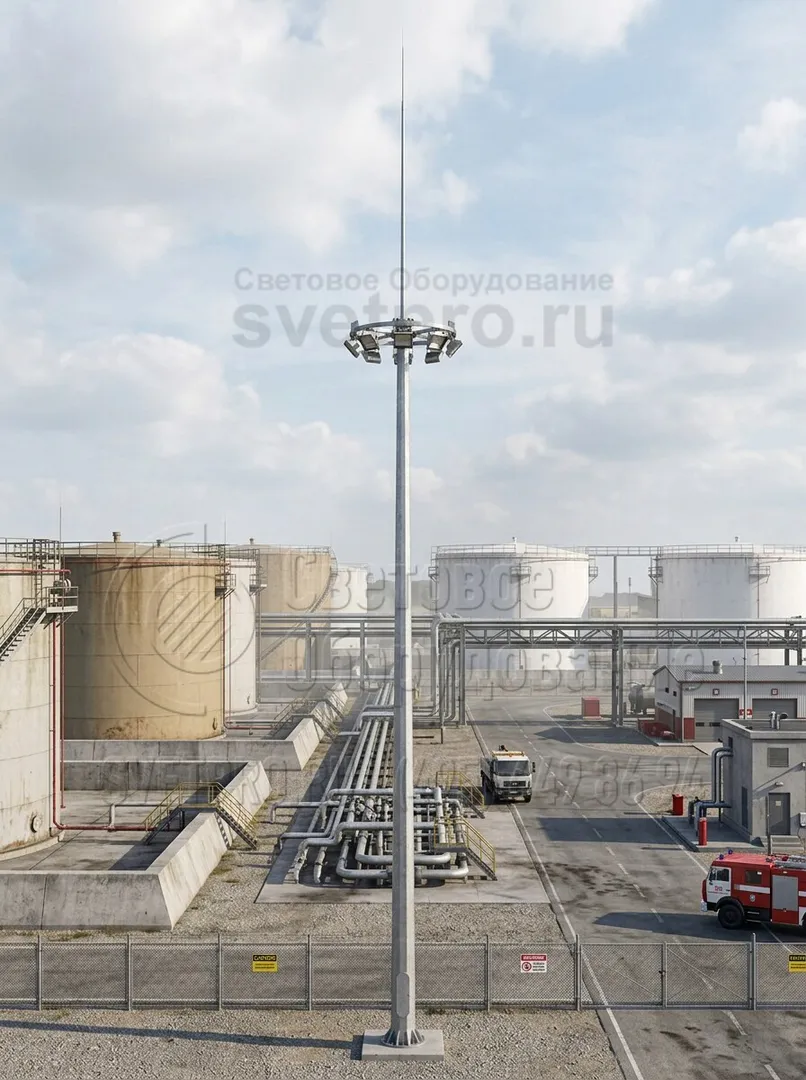

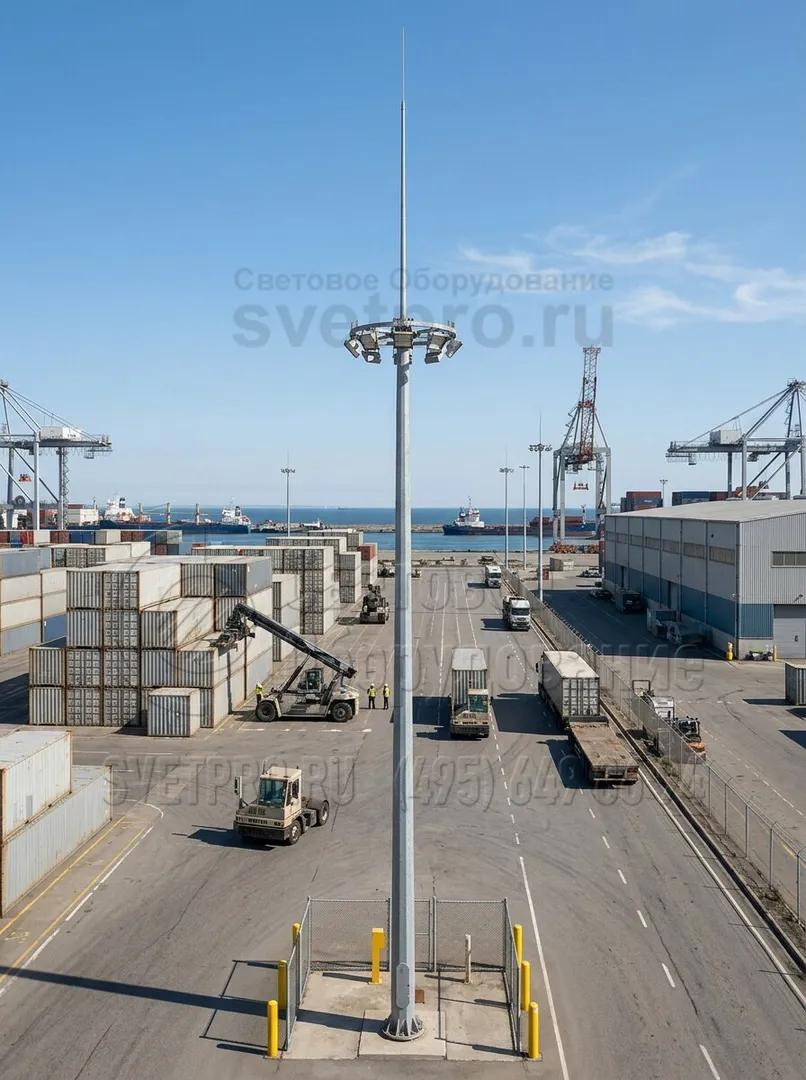

фото с объектов
|
|
