ВГМ-36 Молниеотводы на базе высокомачтовых опор с мобильной короной высота 36 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВГМ-36 |
Количество световых приборов: | 6-10 |
Установка: | На фундамент, состоящий из закладного металлического элемента и бетона |
Материал: | Листовая сталь |
Размер фланца: | 800 мм |
Нижний диаметр: | 550-600 мм |
Высота: | 36 м |
Форма опоры: | Граненая |
Тип короны: | Мобильная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Общая высота, м (ВМО+МОТ) | Высота МОТ, м | На базе опоры | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|---|
ВГМ-36 | ВГМ-30-М6 | 36 | 6 | ВМО-30 | 550 | 800 | 700 |
ВГМ-36 | ВГМ-30-М6 | 36 | 6 | ВМО-30 | 600 | 800 | 700 |
ОПИСАНИЕ
ВГМ-36 — это мощный и надежный 36-метровый молниеотвод, который одновременно является мачтой освещения с мобильной короной. Конструкция состоит из ствола с оголовком и рамой, на верхушке которого закреплен штырь молниеприемника.
Корпус конструкции состоит из нескольких сегментов. Длина каждого из них не превышает 12 метров. Благодаря этому покупатель или подрядная организация может транспортировать изделие на стандартном полуприцепе. Так как оформлять разрешение на провоз негабарита на нужно, это экономит денежные средства.
Сегменты корпуса соединяются друг с другом телескопическим методом. Детали вставляются и стягиваются специальным приспособлением. Этого достаточно, чтобы обеспечить нужную прочность и несущую способность.
Ствол спроектирован таким образом, чтобы его верхний диаметр был меньше нижнего. Из-за этого возникает разница в весе между верхней и нижней частью. Центр тяжести опускается ближе к фланцу и смещается относительно геометрического центра. В результате конструкция даже с массивными светильниками на раме сохраняет стабильность при сильном ветре.
Вам нужен молниеотвод модели ВГМ-36? Мы изготовим его для вас в срок до 8 недель. Каждая мачта делается индивидуально по предварительно согласованному проекту.

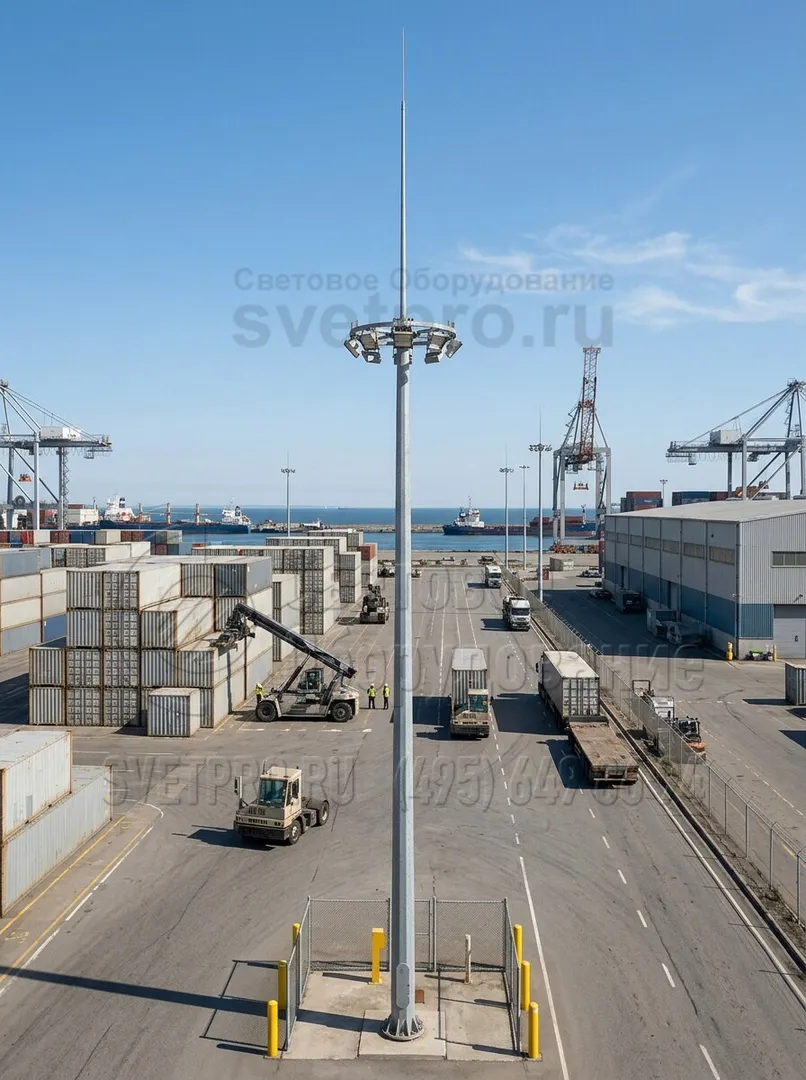

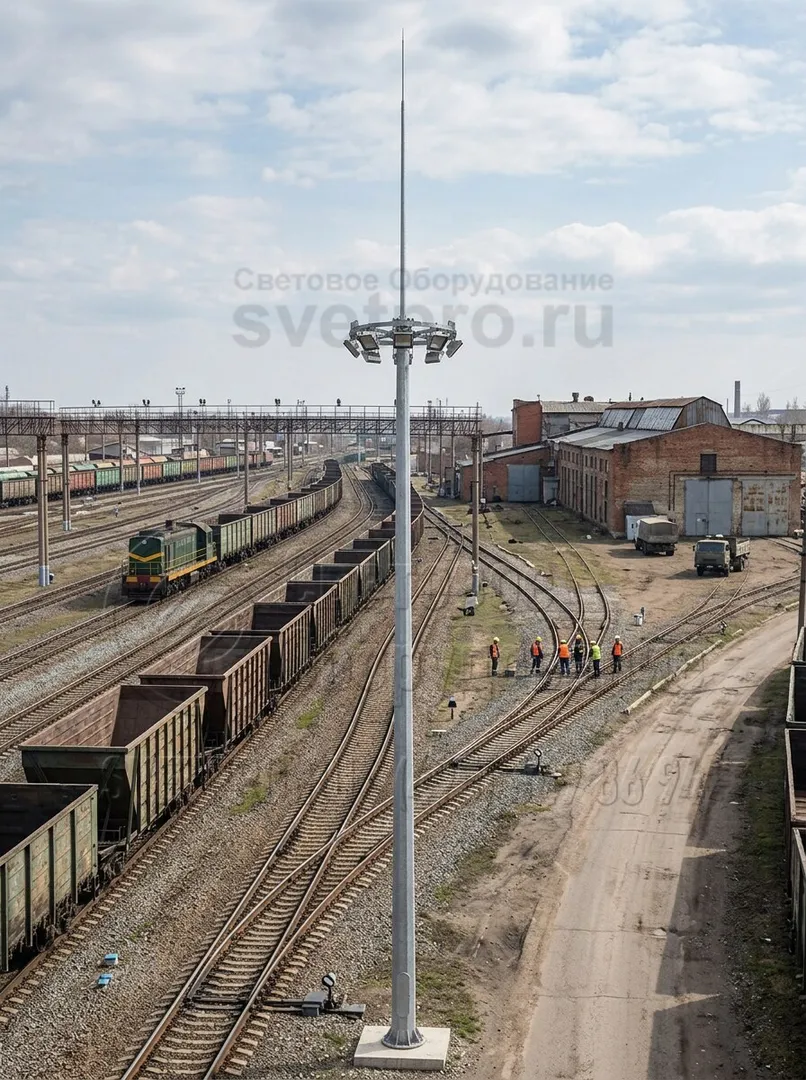

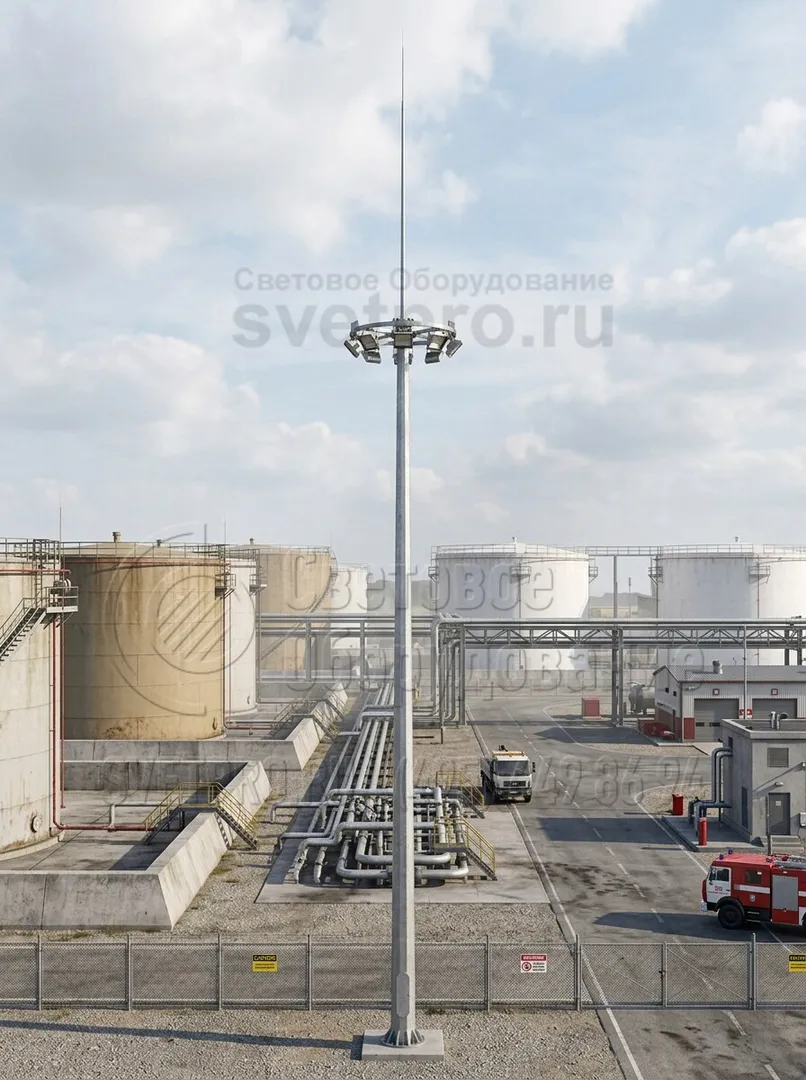

фото с объектов
